Fotometra ocular e iluminacin DOO 20042005 Tema 3

Fotometría ocular e iluminación DOO, 2004/2005 Tema 3 Fotometría

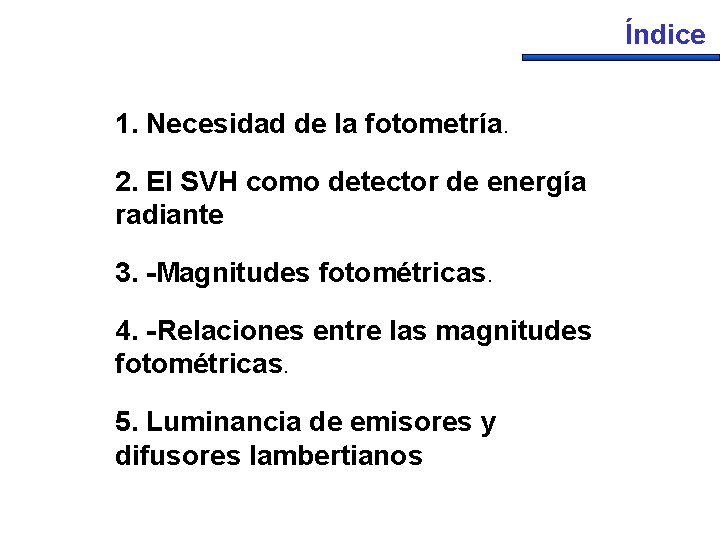

Índice 1. Necesidad de la fotometría. 2. El SVH como detector de energía radiante 3. -Magnitudes fotométricas. 4. -Relaciones entre las magnitudes fotométricas. 5. Luminancia de emisores y difusores lambertianos

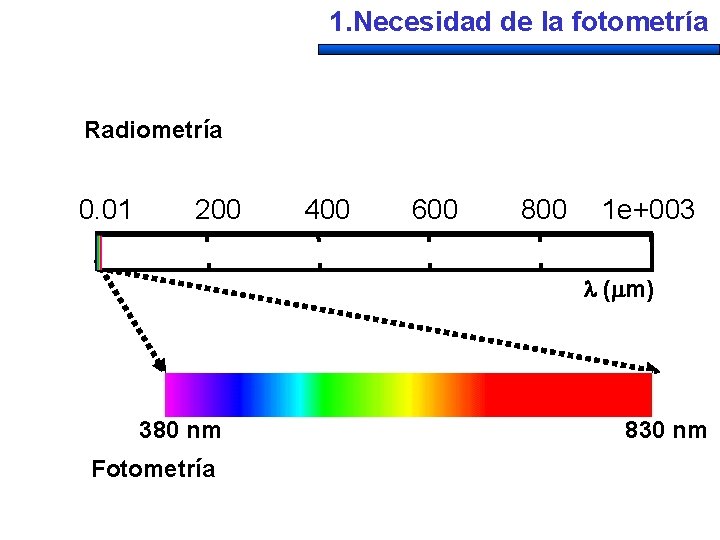

1. Necesidad de la fotometría Radiometría 0. 01 200 400 600 800 1 e+003 ( m) 380 nm Fotometría 830 nm

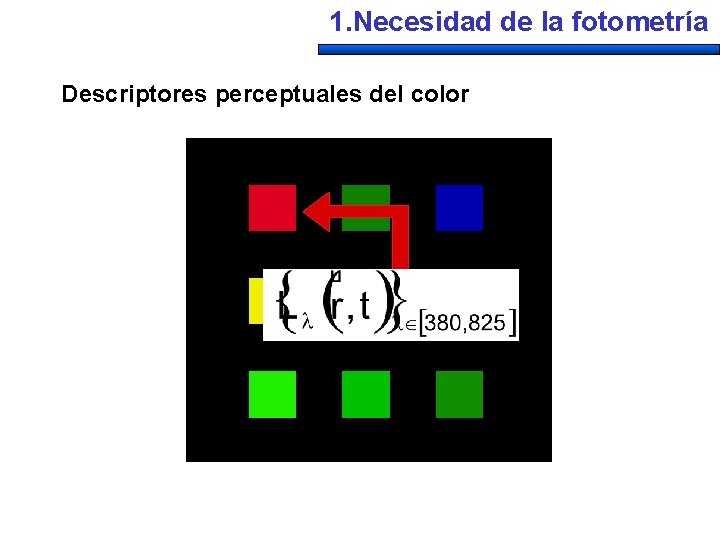

1. Necesidad de la fotometría Descriptores perceptuales del color

1. Necesidad de la fotometría Tono: Atributo de una sensación visual según el cual una región se asemeja a uno de los colores percibidos como rojo, amarillo, verde y azul, o a una combinación de dos de ellos.

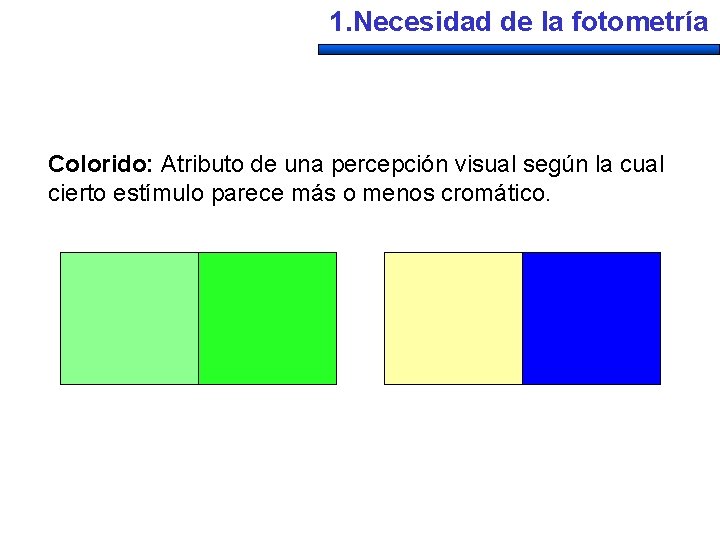

1. Necesidad de la fotometría Colorido: Atributo de una percepción visual según la cual cierto estímulo parece más o menos cromático.

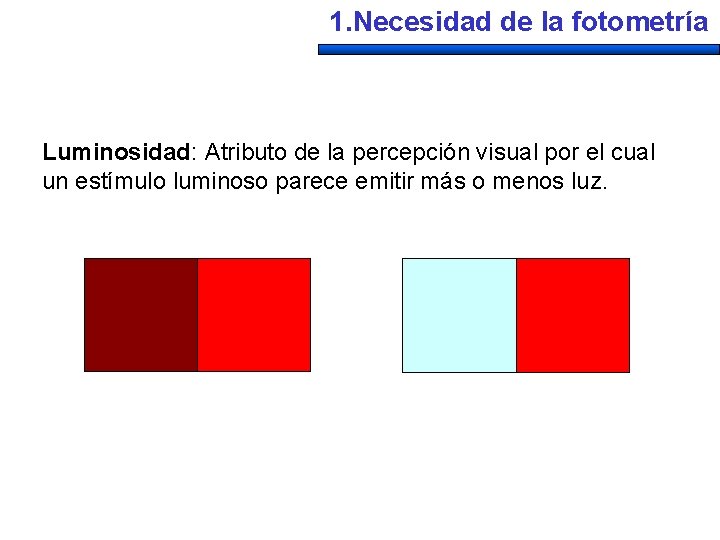

1. Necesidad de la fotometría Luminosidad: Atributo de la percepción visual por el cual un estímulo luminoso parece emitir más o menos luz.

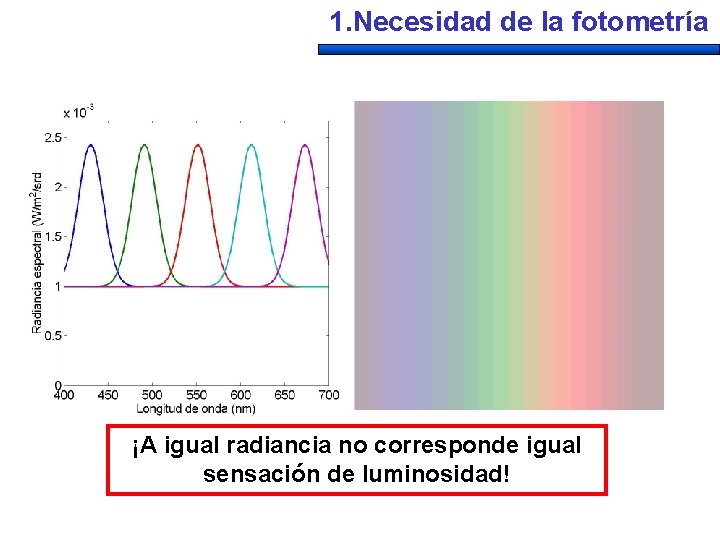

1. Necesidad de la fotometría ¡A igual radiancia no corresponde igual sensación de luminosidad!

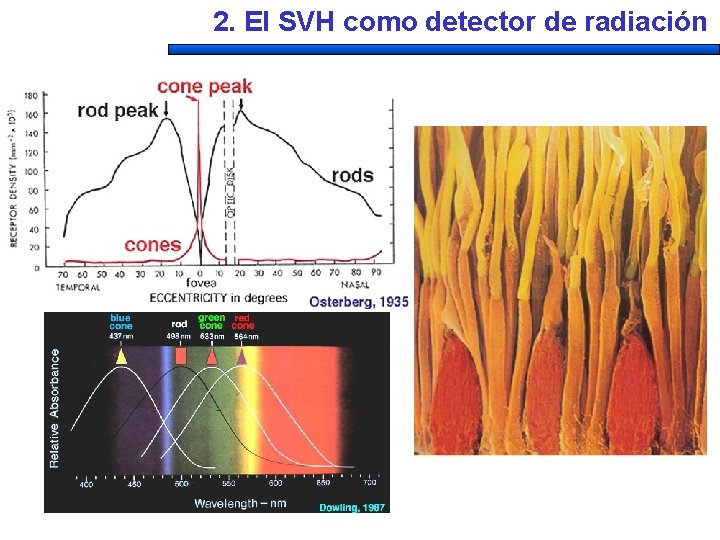

2. El SVH como detector de radiación

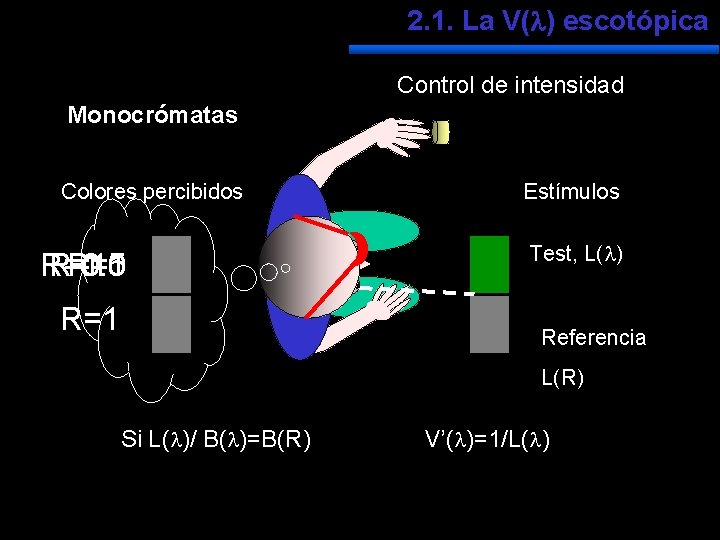

2. 1. La V( ) escotópica Control de intensidad Monocrómatas Colores percibidos R=1. 5 R=1 R=0. 5 R=10 R=5 R=1 Estímulos Test, L( ) Referencia L(R) Si L( )/ B( )=B(R) V’( )=1/L( )

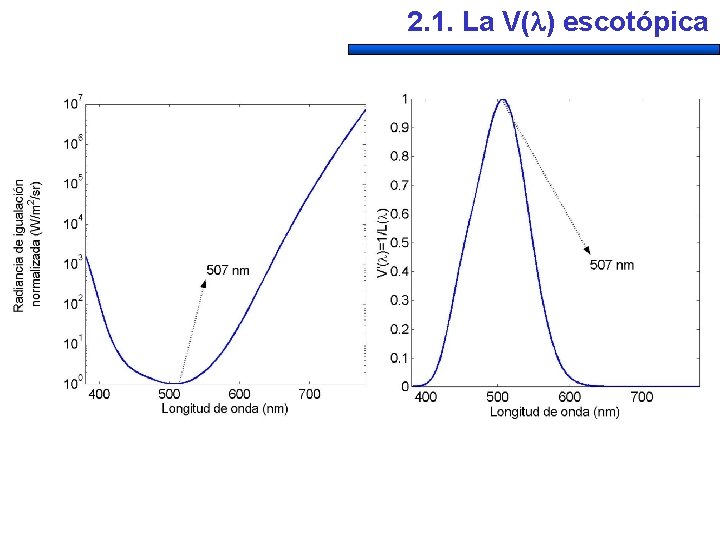

2. 1. La V( ) escotópica

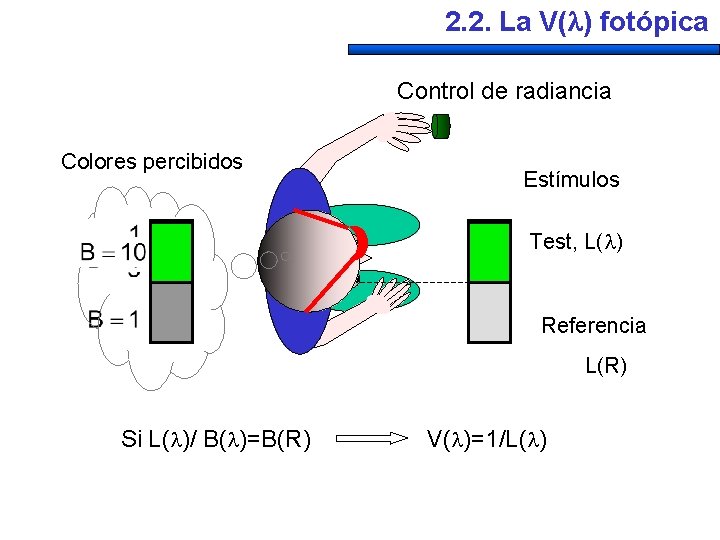

2. 2. La V( ) fotópica Control de radiancia Colores percibidos Estímulos Test, L( ) Referencia L(R) Si L( )/ B( )=B(R) V( )=1/L( )

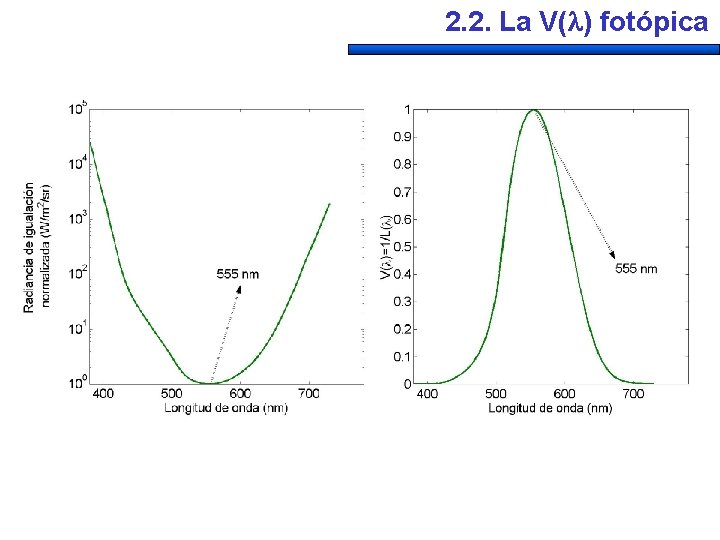

2. 2. La V( ) fotópica

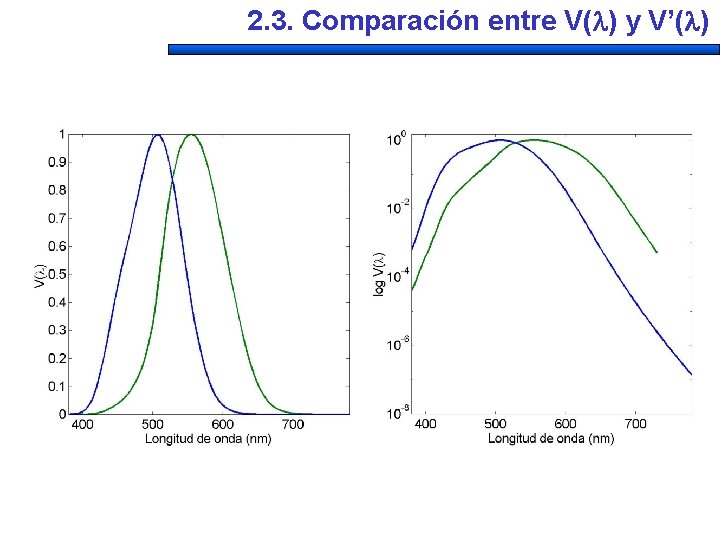

2. 3. Comparación entre V( ) y V’( )

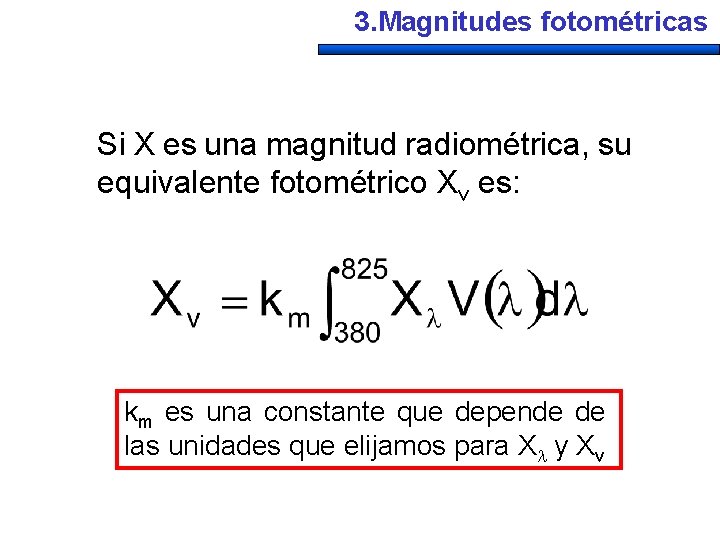

3. Magnitudes fotométricas Si X es una magnitud radiométrica, su equivalente fotométrico Xv es: km es una constante que depende de las unidades que elijamos para X y Xv

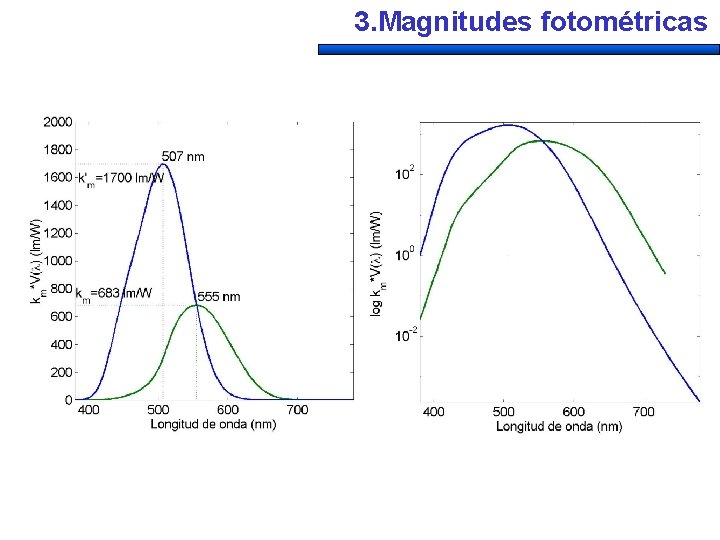

3. Magnitudes fotométricas

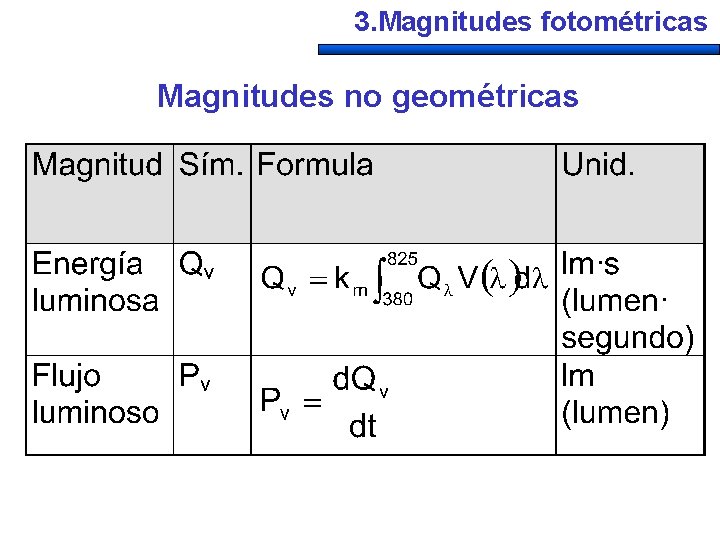

3. Magnitudes fotométricas Magnitudes no geométricas

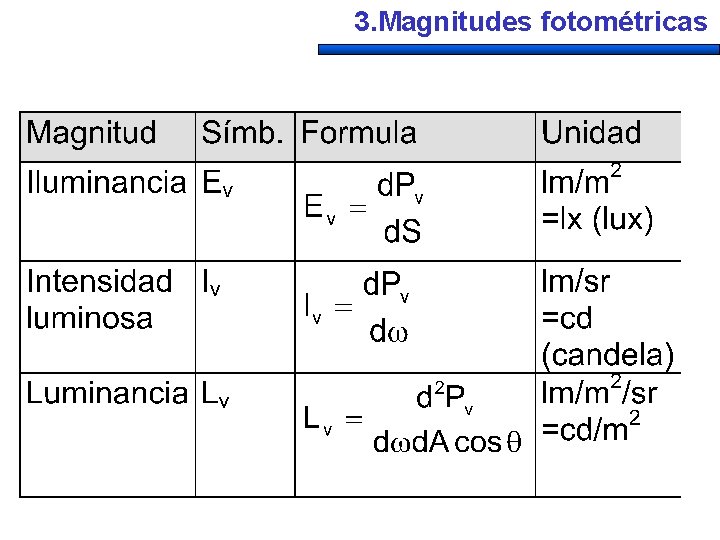

3. Magnitudes fotométricas

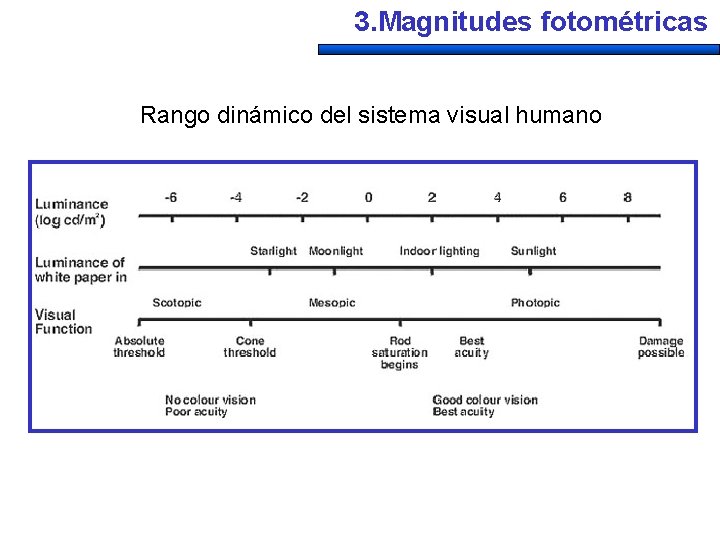

3. Magnitudes fotométricas Rango dinámico del sistema visual humano

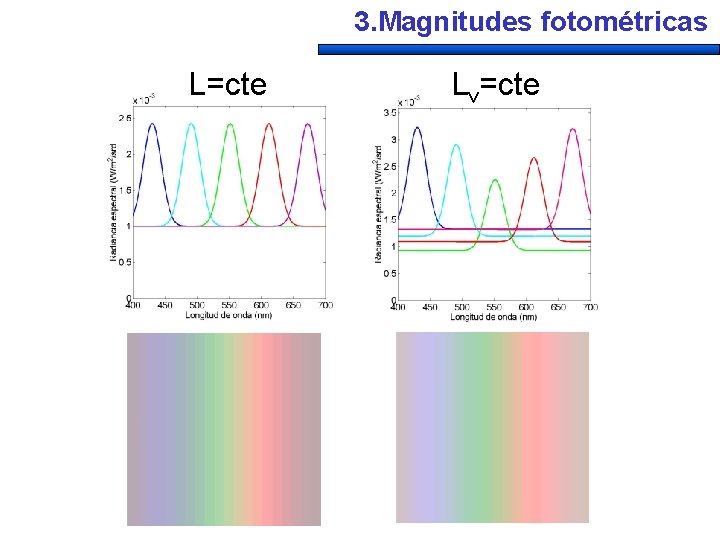

3. Magnitudes fotométricas L=cte Lv=cte
