dobro doli Lipovica d o o Tradicija za

dobro došli!

Lipovica d. o. o Tradicija za budućnost Proizvodni program Lipovice d. o. o. mr. sc. Stjepan Babić

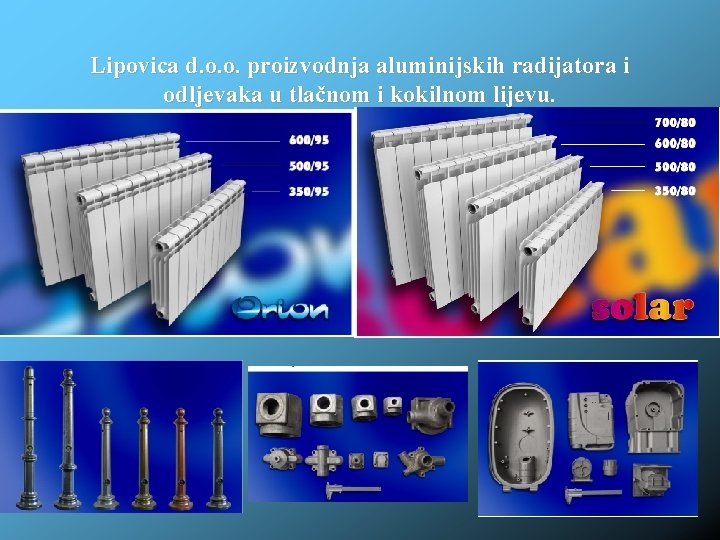

Lipovica d. o. o. proizvodnja aluminijskih radijatora i odljevaka u tlačnom i kokilnom lijevu.

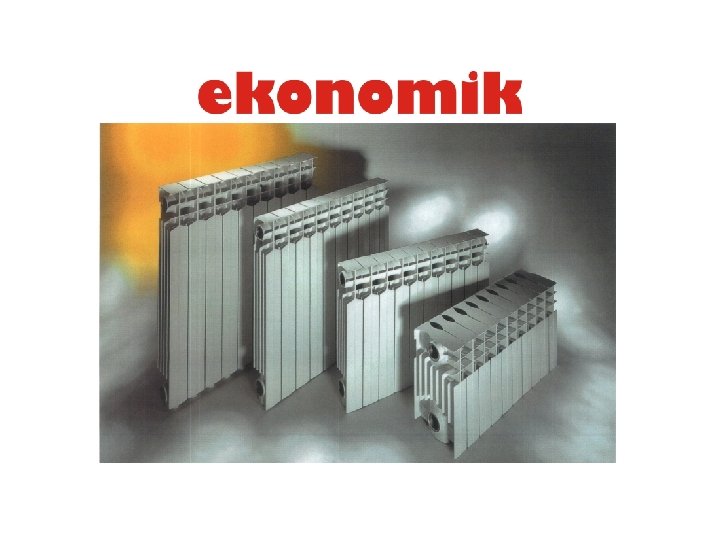

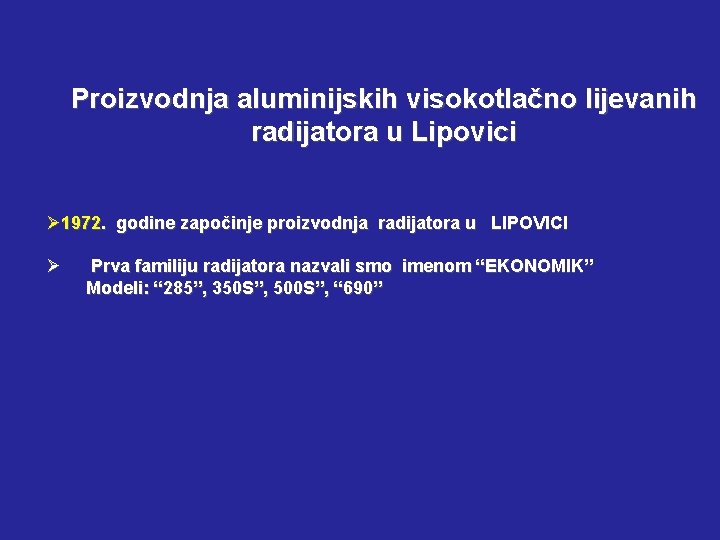

Proizvodnja aluminijskih visokotlačno lijevanih radijatora u Lipovici Ø 1972. godine započinje proizvodnja radijatora u LIPOVICI Ø Prva familiju radijatora nazvali smo imenom “EKONOMIK” Modeli: “ 285”, 350 S”, 500 S”, “ 690”

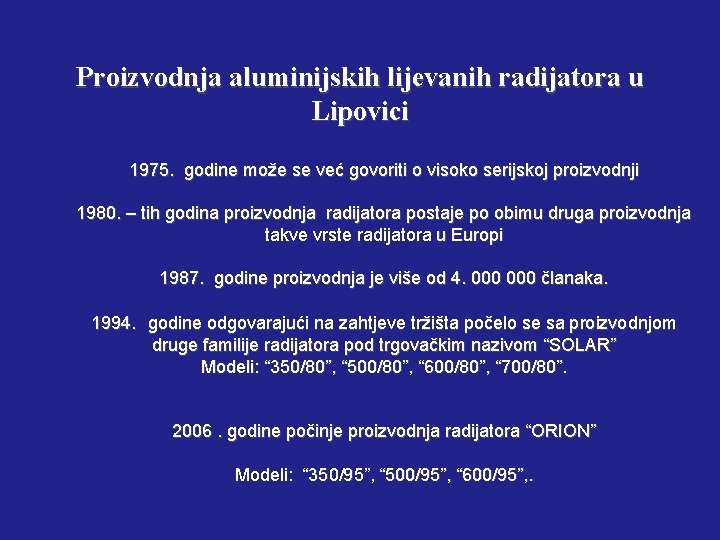

Proizvodnja aluminijskih lijevanih radijatora u Lipovici 1975. godine može se već govoriti o visoko serijskoj proizvodnji 1980. – tih godina proizvodnja radijatora postaje po obimu druga proizvodnja takve vrste radijatora u Europi 1987. godine proizvodnja je više od 4. 000 članaka. 1994. godine odgovarajući na zahtjeve tržišta počelo se sa proizvodnjom druge familije radijatora pod trgovačkim nazivom “SOLAR” Modeli: “ 350/80”, “ 500/80”, “ 600/80”, “ 700/80”. 2006. godine počinje proizvodnja radijatora “ORION” Modeli: “ 350/95”, “ 500/95”, “ 600/95”, .

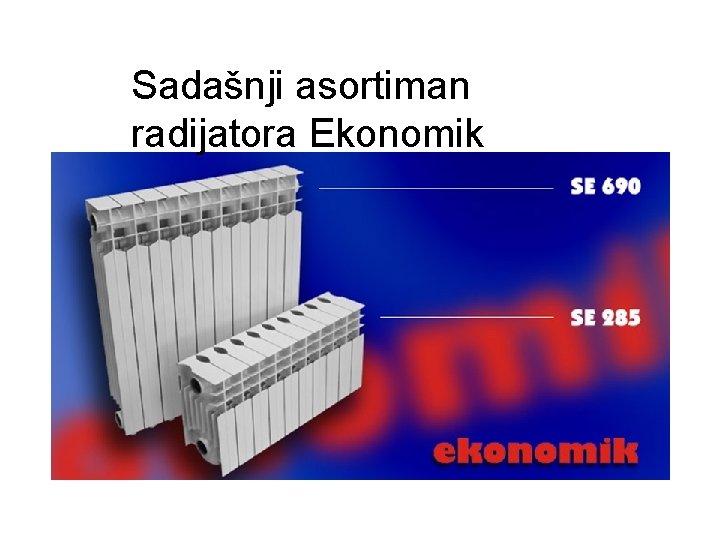

Sadašnji asortiman radijatora Ekonomik

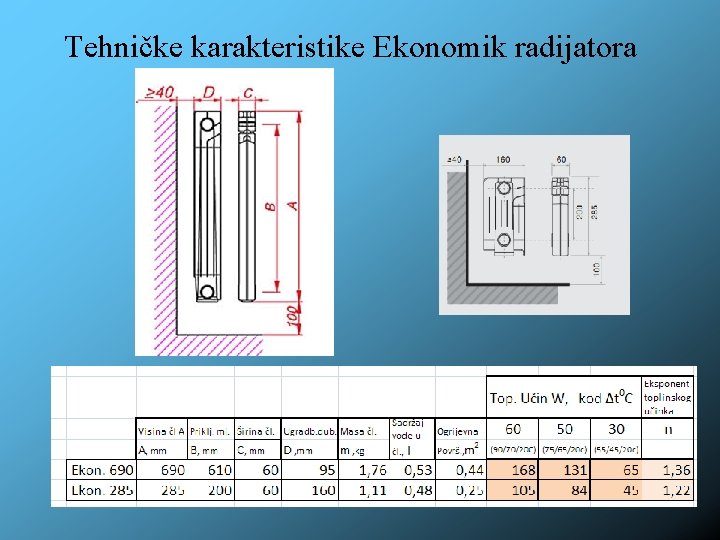

Tehničke karakteristike Ekonomik radijatora

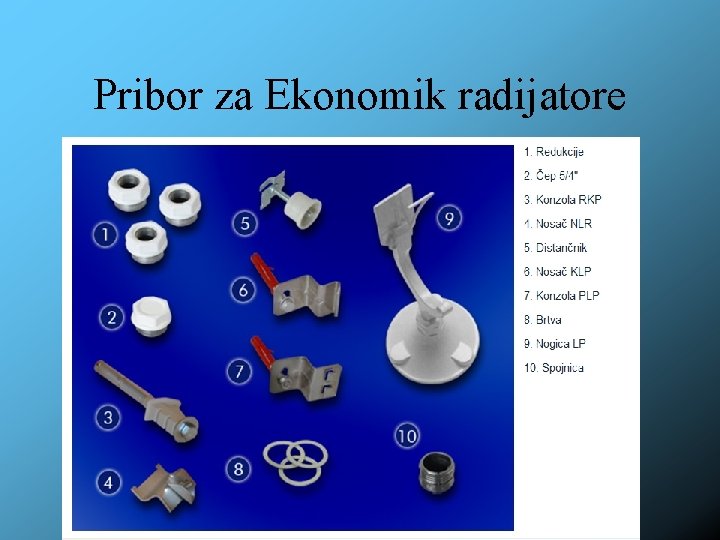

Pribor za Ekonomik radijatore

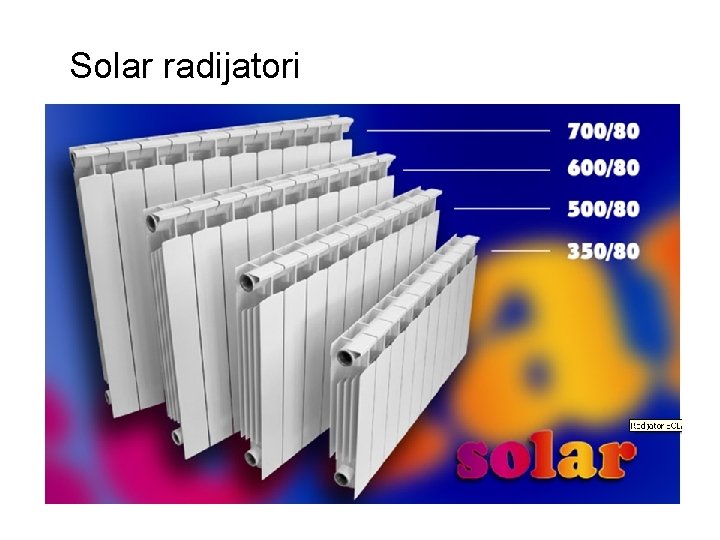

Solar radijatori

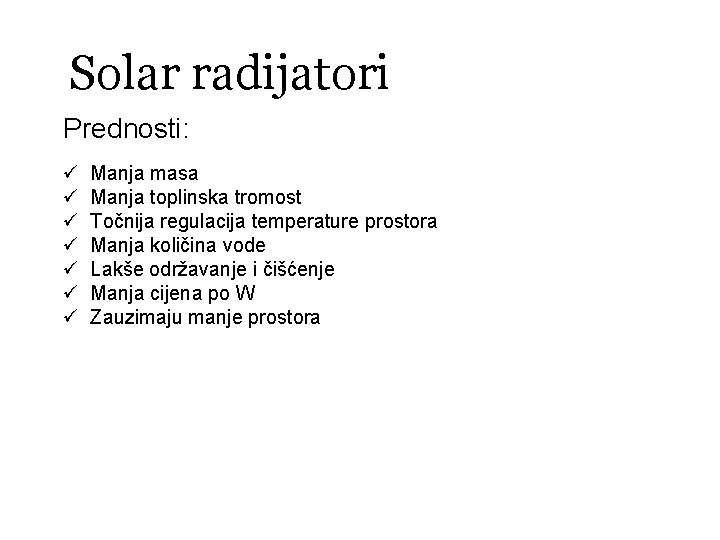

Solar radijatori Prednosti: ü ü ü ü Manja masa Manja toplinska tromost Točnija regulacija temperature prostora Manja količina vode Lakše održavanje i čišćenje Manja cijena po W Zauzimaju manje prostora

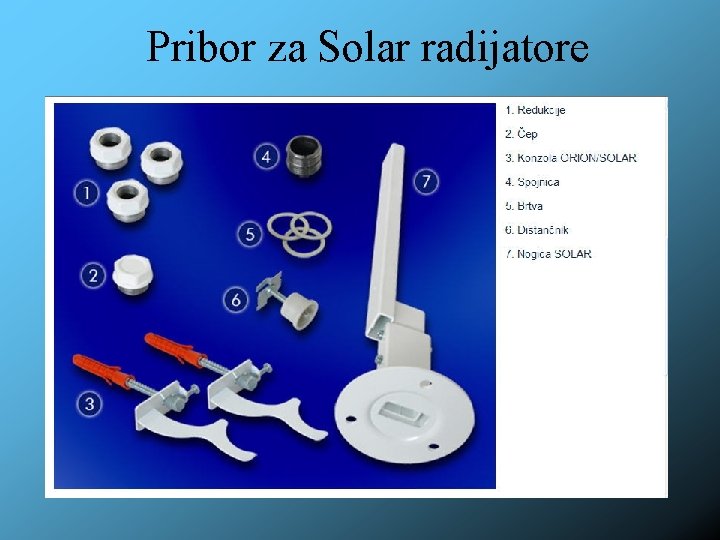

Pribor za Solar radijatore

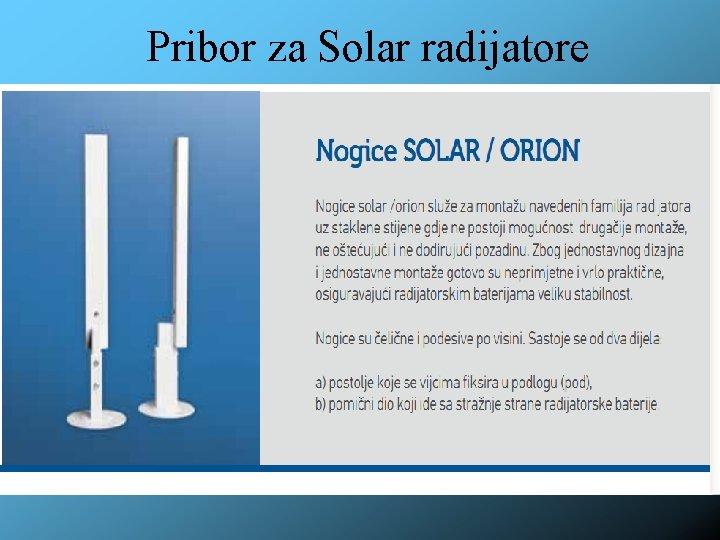

Pribor za Solar radijatore

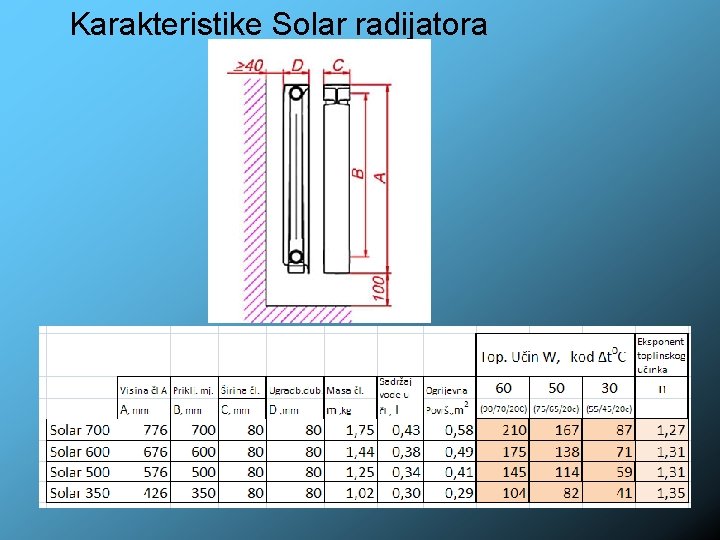

Karakteristike Solar radijatora

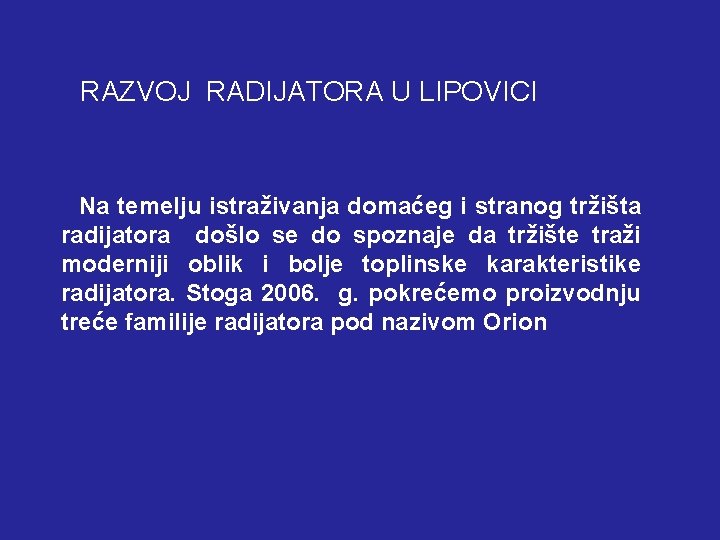

RAZVOJ RADIJATORA U LIPOVICI Na temelju istraživanja domaćeg i stranog tržišta radijatora došlo se do spoznaje da tržište traži moderniji oblik i bolje toplinske karakteristike radijatora. Stoga 2006. g. pokrećemo proizvodnju treće familije radijatora pod nazivom Orion

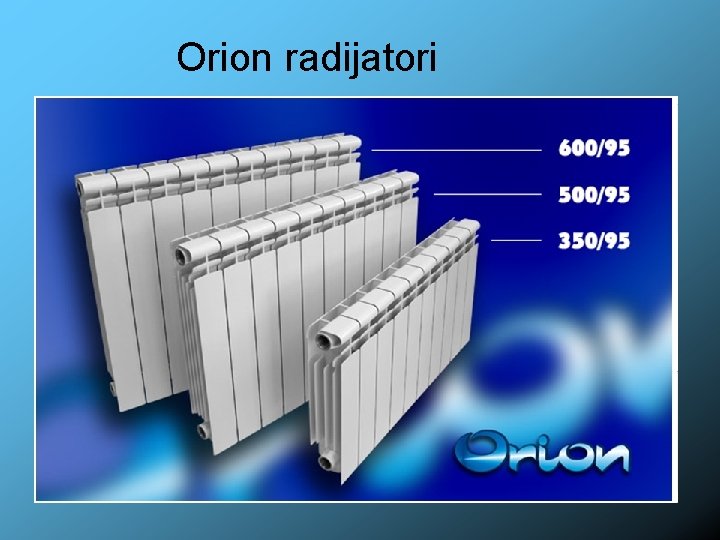

Orion radijatori

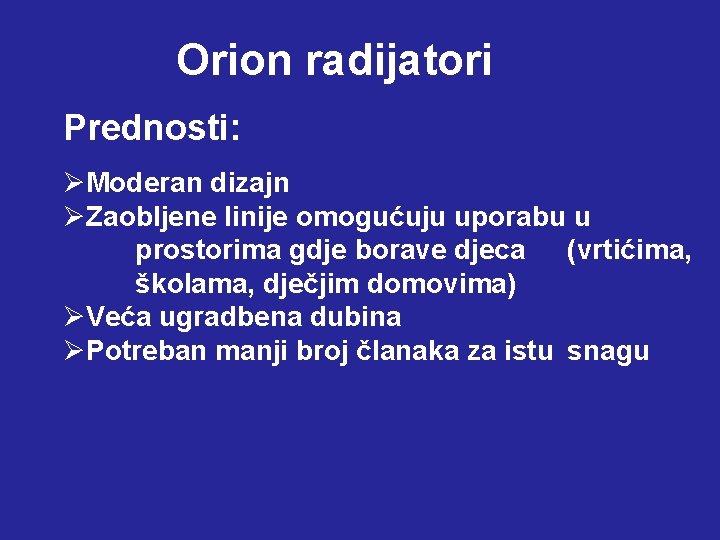

Orion radijatori Prednosti: ØModeran dizajn ØZaobljene linije omogućuju uporabu u prostorima gdje borave djeca (vrtićima, školama, dječjim domovima) ØVeća ugradbena dubina ØPotreban manji broj članaka za istu snagu

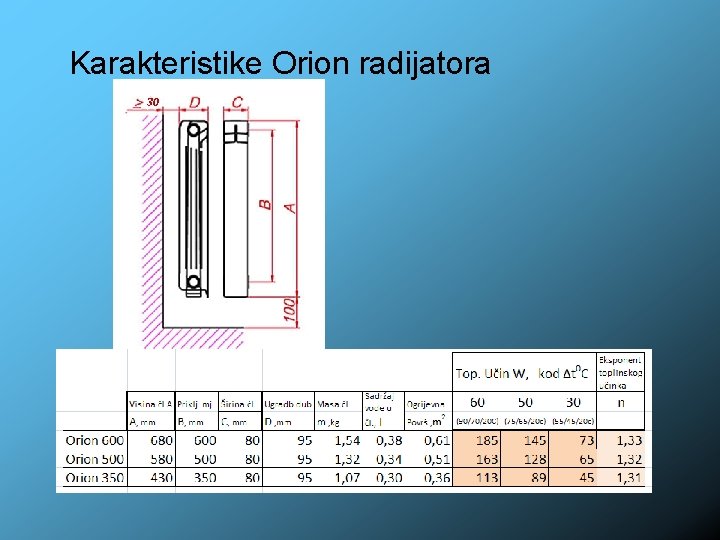

Karakteristike Orion radijatora

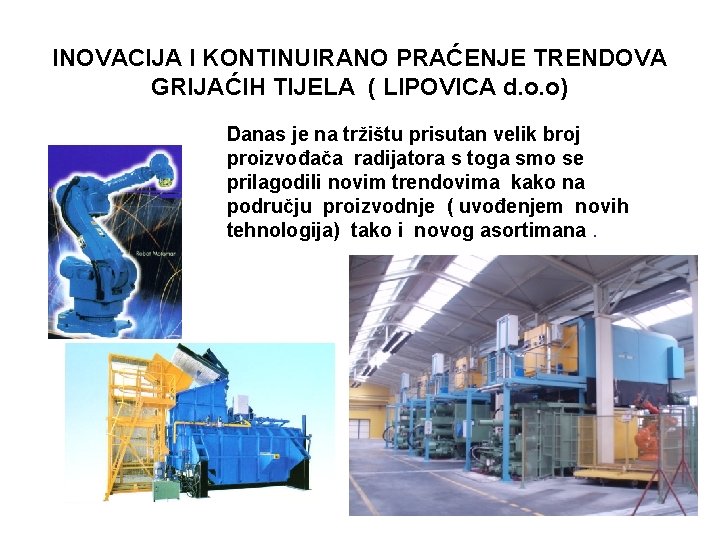

INOVACIJA I KONTINUIRANO PRAĆENJE TRENDOVA GRIJAĆIH TIJELA ( LIPOVICA d. o. o) Danas je na tržištu prisutan velik broj proizvođača radijatora s toga smo se prilagodili novim trendovima kako na području proizvodnje ( uvođenjem novih tehnologija) tako i novog asortimana.

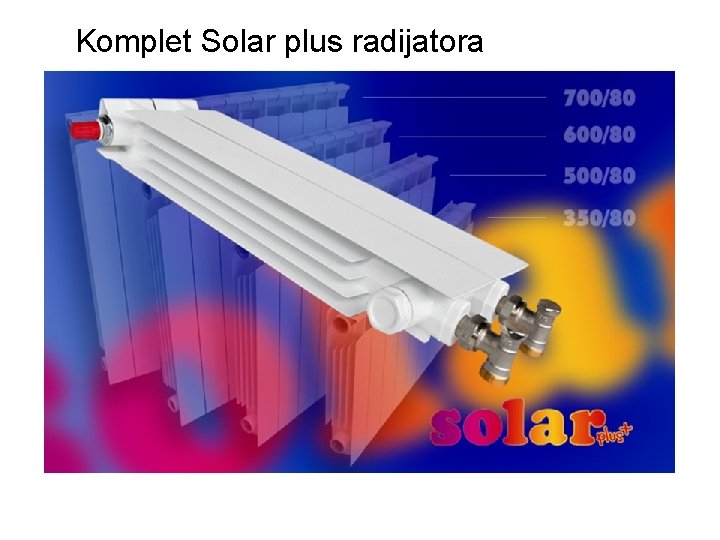

Komplet Solar plus radijatora

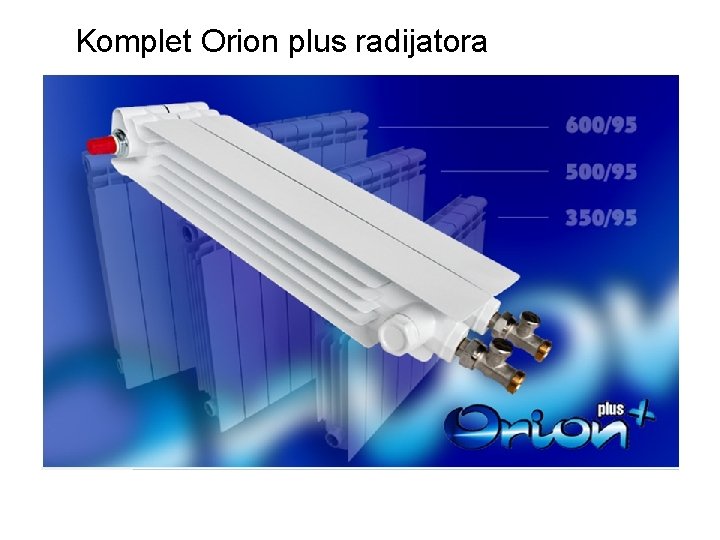

Komplet Orion plus radijatora

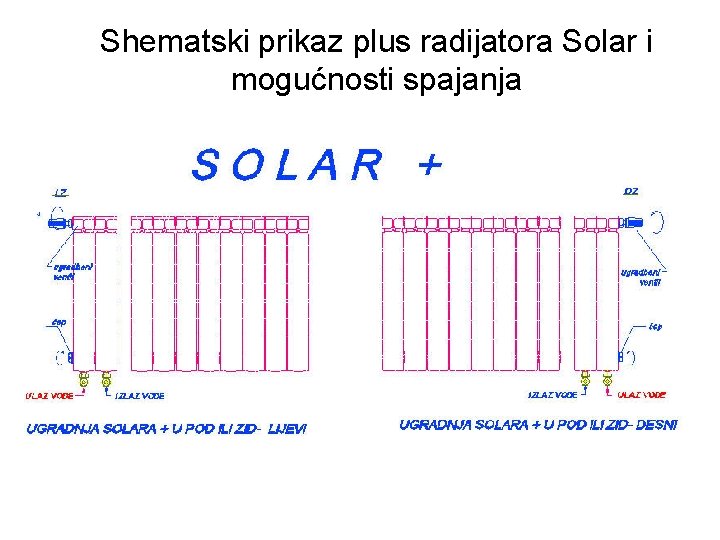

Shematski prikaz plus radijatora Solar i mogućnosti spajanja

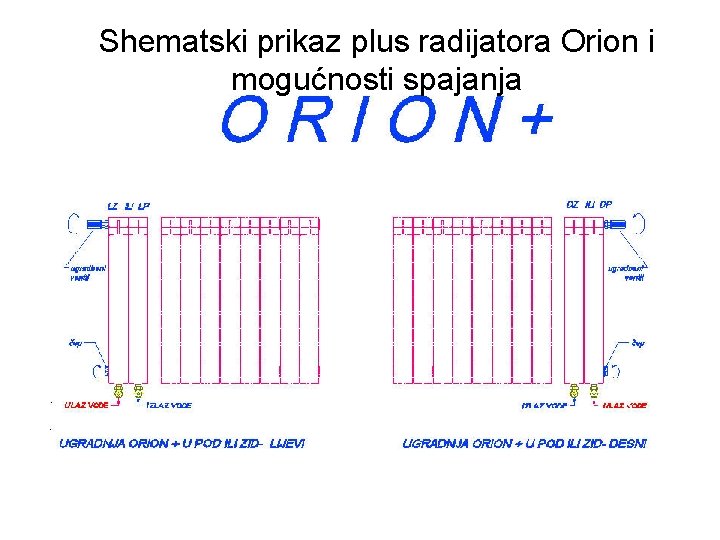

Shematski prikaz plus radijatora Orion i mogućnosti spajanja

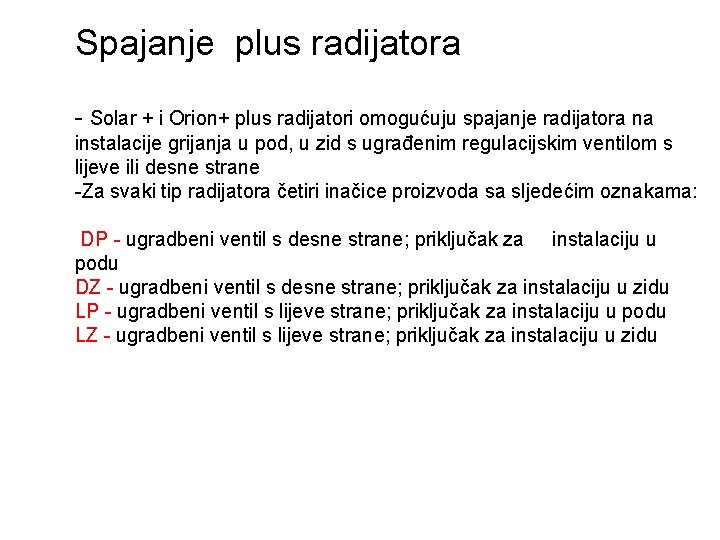

Spajanje plus radijatora - Solar + i Orion+ plus radijatori omogućuju spajanje radijatora na instalacije grijanja u pod, u zid s ugrađenim regulacijskim ventilom s lijeve ili desne strane -Za svaki tip radijatora četiri inačice proizvoda sa sljedećim oznakama: DP - ugradbeni ventil s desne strane; priključak za instalaciju u podu DZ - ugradbeni ventil s desne strane; priključak za instalaciju u zidu LP - ugradbeni ventil s lijeve strane; priključak za instalaciju u podu LZ - ugradbeni ventil s lijeve strane; priključak za instalaciju u zidu

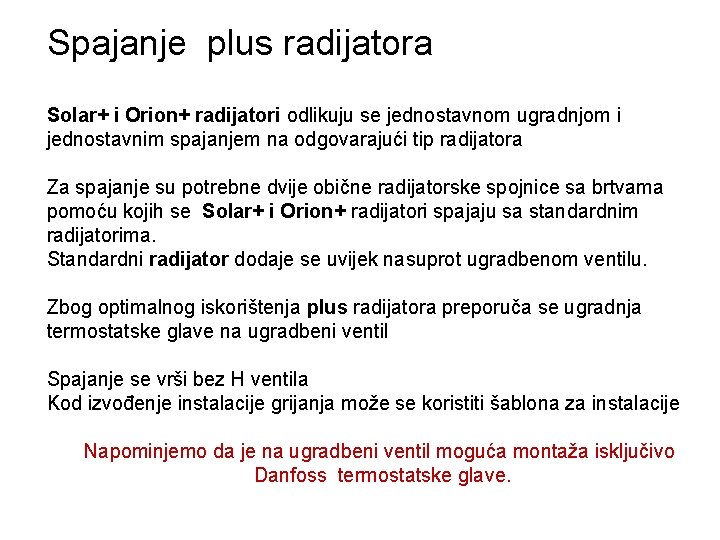

Spajanje plus radijatora Solar+ i Orion+ radijatori odlikuju se jednostavnom ugradnjom i jednostavnim spajanjem na odgovarajući tip radijatora Za spajanje su potrebne dvije obične radijatorske spojnice sa brtvama pomoću kojih se Solar+ i Orion+ radijatori spajaju sa standardnim radijatorima. Standardni radijator dodaje se uvijek nasuprot ugradbenom ventilu. Zbog optimalnog iskorištenja plus radijatora preporuča se ugradnja termostatske glave na ugradbeni ventil Spajanje se vrši bez H ventila Kod izvođenje instalacije grijanja može se koristiti šablona za instalacije Napominjemo da je na ugradbeni ventil moguća montaža isključivo Danfoss termostatske glave.

Shematski prikaz plus radijatora i mogućnosti spajanja

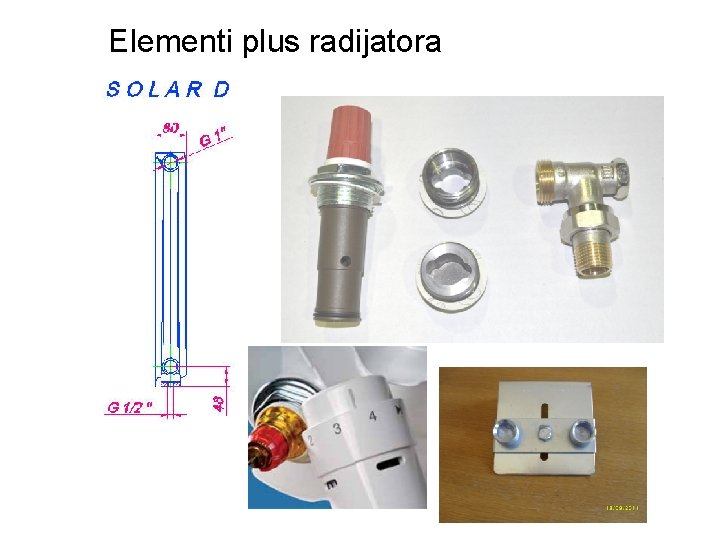

Elementi plus radijatora

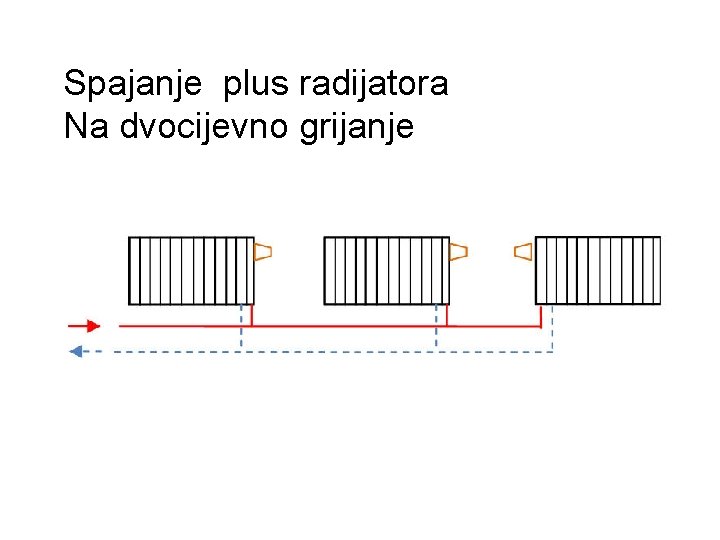

Spajanje plus radijatora Na dvocijevno grijanje

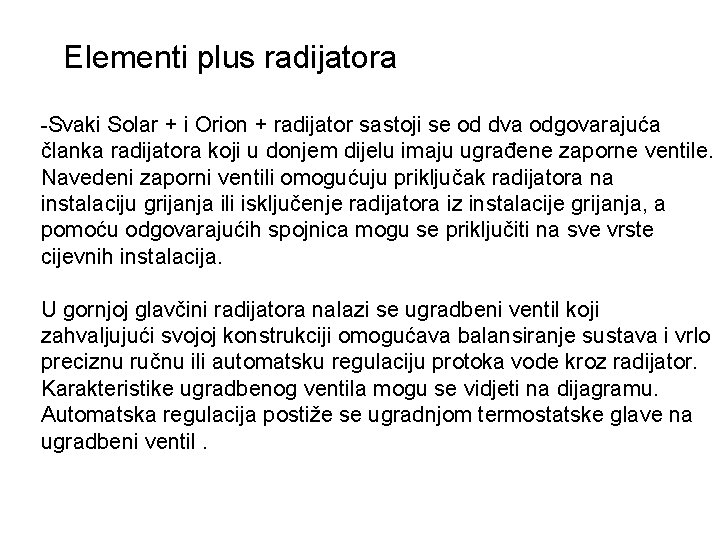

Elementi plus radijatora -Svaki Solar + i Orion + radijator sastoji se od dva odgovarajuća članka radijatora koji u donjem dijelu imaju ugrađene zaporne ventile. Navedeni zaporni ventili omogućuju priključak radijatora na instalaciju grijanja ili isključenje radijatora iz instalacije grijanja, a pomoću odgovarajućih spojnica mogu se priključiti na sve vrste cijevnih instalacija. U gornjoj glavčini radijatora nalazi se ugradbeni ventil koji zahvaljujući svojoj konstrukciji omogućava balansiranje sustava i vrlo preciznu ručnu ili automatsku regulaciju protoka vode kroz radijator. Karakteristike ugradbenog ventila mogu se vidjeti na dijagramu. Automatska regulacija postiže se ugradnjom termostatske glave na ugradbeni ventil.

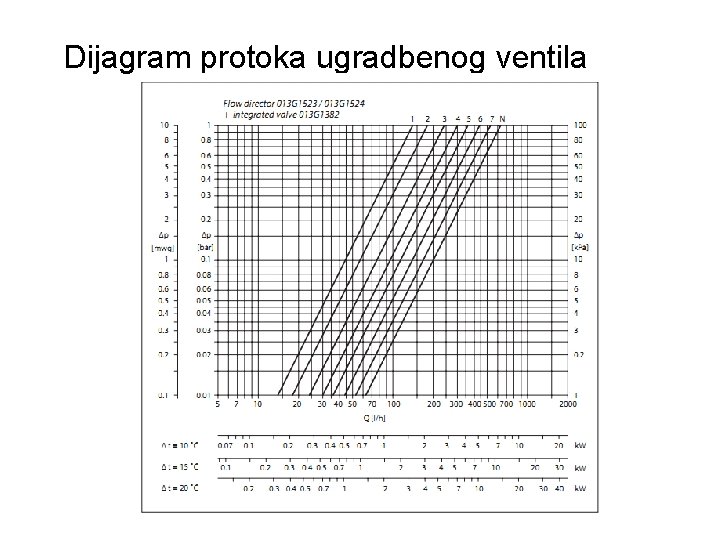

Dijagram protoka ugradbenog ventila

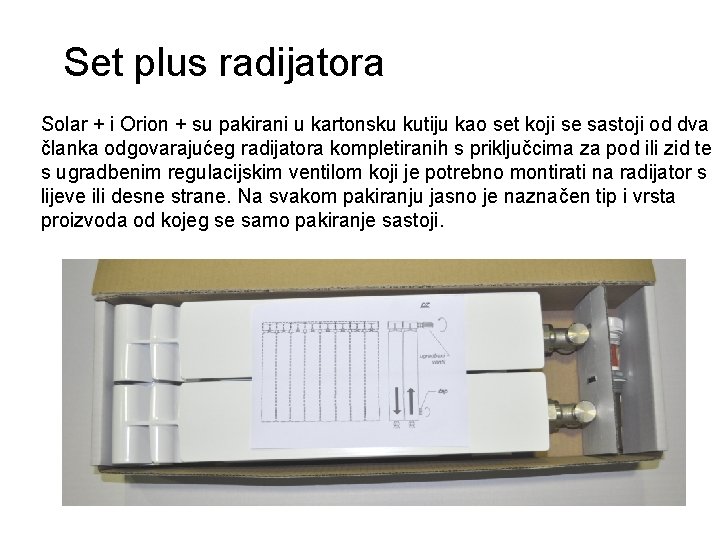

Set plus radijatora Solar + i Orion + su pakirani u kartonsku kutiju kao set koji se sastoji od dva članka odgovarajućeg radijatora kompletiranih s priključcima za pod ili zid te s ugradbenim regulacijskim ventilom koji je potrebno montirati na radijator s lijeve ili desne strane. Na svakom pakiranju jasno je naznačen tip i vrsta proizvoda od kojeg se samo pakiranje sastoji.

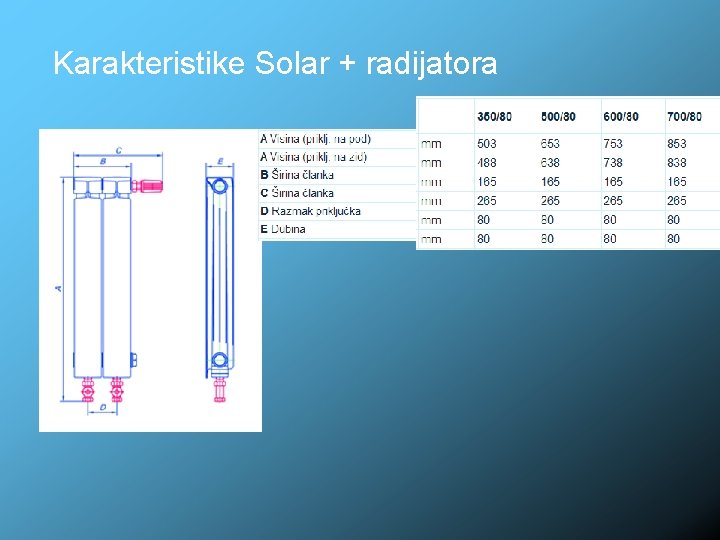

Karakteristike Solar + radijatora

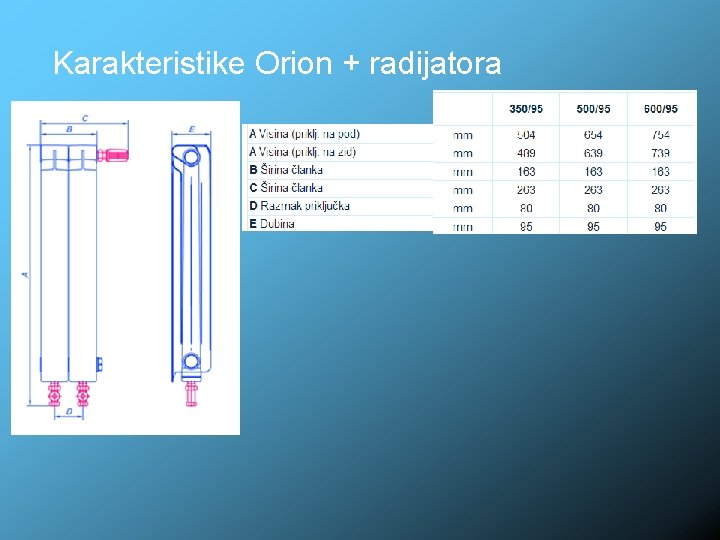

Karakteristike Orion + radijatora

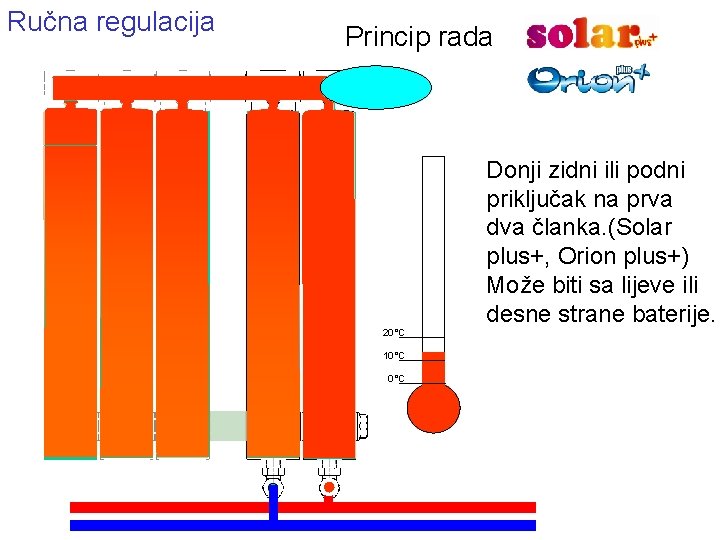

Ručna regulacija Princip rada Donji zidni ili podni priključak na prva dva članka. (Solar plus+, Orion plus+) Može biti sa lijeve ili desne strane baterije. 20°C 10°C

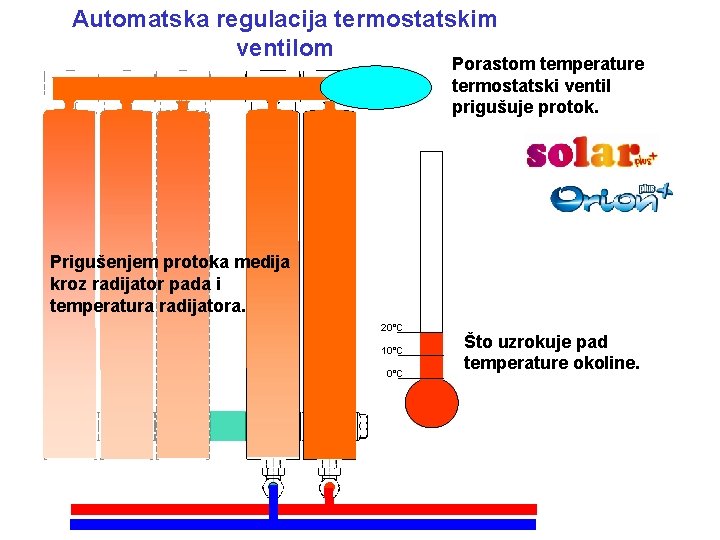

Automatska regulacija termostatskim ventilom Porastom temperature termostatski ventil prigušuje protok. Prigušenjem protoka medija kroz radijator pada i temperatura radijatora. 20°C 10°C Što uzrokuje pad temperature okoline.

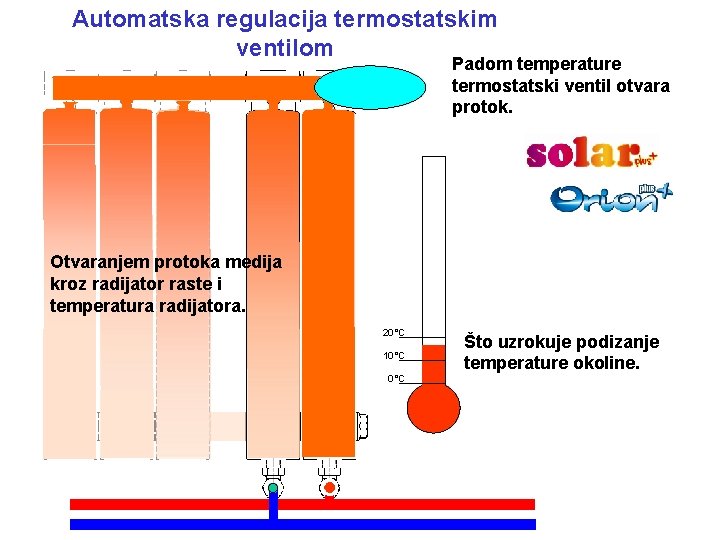

Automatska regulacija termostatskim ventilom Padom temperature termostatski ventil otvara protok. Otvaranjem protoka medija kroz radijator raste i temperatura radijatora. 20°C 10°C Što uzrokuje podizanje temperature okoline.

Automatska regulacija termostatskim ventilom Porastom temperature termostatski ventil prigušuje protok. Prigušenjem protoka medija kroz radijator pada i temperatura radijatora. 20°C 10°C Što uzrokuje pad temperature okoline.

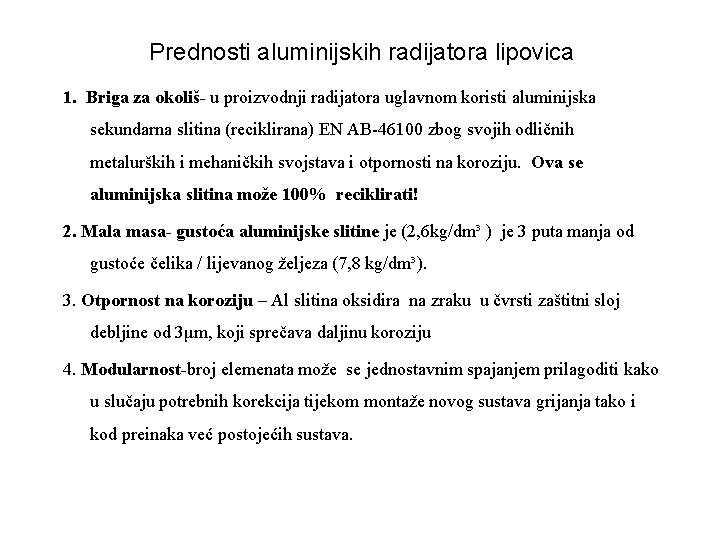

Prednosti aluminijskih radijatora lipovica 1. Briga za okoliš- u proizvodnji radijatora uglavnom koristi aluminijska sekundarna slitina (reciklirana) EN AB-46100 zbog svojih odličnih metalurških i mehaničkih svojstava i otpornosti na koroziju. Ova se aluminijska slitina može 100% reciklirati! 2. Mala masa- gustoća aluminijske slitine je (2, 6 kg/dm³ ) je 3 puta manja od gustoće čelika / lijevanog željeza (7, 8 kg/dm³). 3. Otpornost na koroziju – Al slitina oksidira na zraku u čvrsti zaštitni sloj debljine od 3μm, koji sprečava daljinu koroziju 4. Modularnost-broj elemenata može se jednostavnim spajanjem prilagoditi kako u slučaju potrebnih korekcija tijekom montaže novog sustava grijanja tako i kod preinaka već postojećih sustava.

Prednosti aluminijskih radijatora lipovica 5. Završna obrada i bojanje- glatke površine radijatora i dvostruko bojanje radijatora pri proizvodnji ( anaforeza za temeljno bojanje vanjskih i nutarnjih površina radijatora, te epoksipoliesterski prah za završno bojanje), daje lijep izgled i postojanost boje 6. Izvrsna toplinska vodljivost- (Al legura ima 3 puta veću toplinsku vodljivost od čelika (163/55 - W/m. K) 7. Smanjena količina vode- novi radijatori imaju manju količinu vode , što uzrokuje poboljšanje toplinske inercije sustava, veću toplinsku snagu i jednostavniju regulaciju, smanjene dimenzije ekspanzijskih posuda, smanjeno habanje i potrošnja kotla ili bojlera. 8. Grijanje kod nižih temperatura- Aluminijski radijator sa velikom površinom izmjene topline, niskom toplinskom inercijom i manjom količinom vode je grijaći element koji najbolje funkcionira u sustavima sa nižom temperaturom ( od ΔT 35/40 K).

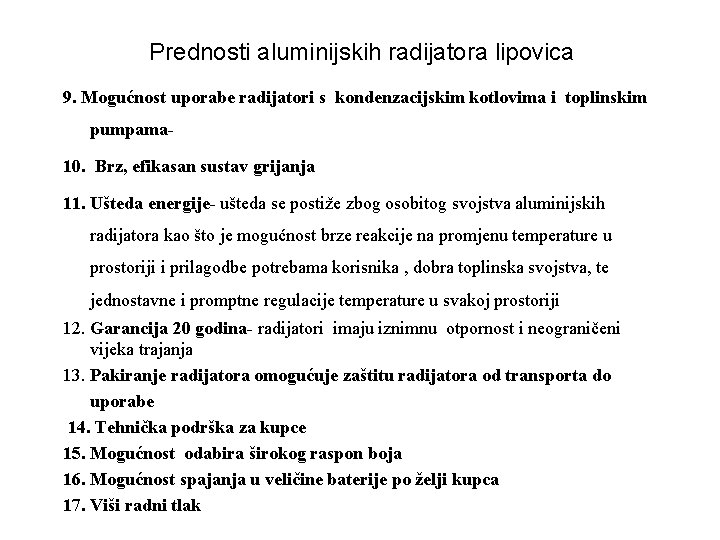

Prednosti aluminijskih radijatora lipovica 9. Mogućnost uporabe radijatori s kondenzacijskim kotlovima i toplinskim pumpama 10. Brz, efikasan sustav grijanja 11. Ušteda energije- ušteda se postiže zbog osobitog svojstva aluminijskih radijatora kao što je mogućnost brze reakcije na promjenu temperature u prostoriji i prilagodbe potrebama korisnika , dobra toplinska svojstva, te jednostavne i promptne regulacije temperature u svakoj prostoriji 12. Garancija 20 godina- radijatori imaju iznimnu otpornost i neograničeni vijeka trajanja 13. Pakiranje radijatora omogućuje zaštitu radijatora od transporta do uporabe 14. Tehnička podrška za kupce 15. Mogućnost odabira širokog raspon boja 16. Mogućnost spajanja u veličine baterije po želji kupca 17. Viši radni tlak

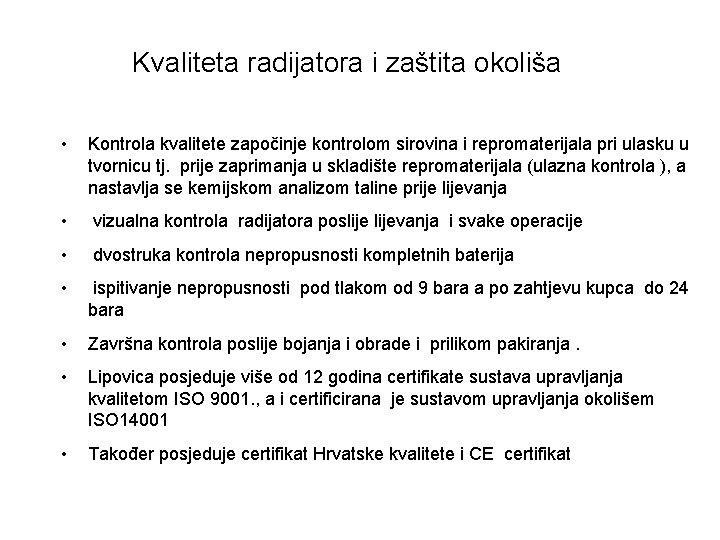

Kvaliteta radijatora i zaštita okoliša • Kontrola kvalitete započinje kontrolom sirovina i repromaterijala pri ulasku u tvornicu tj. prije zaprimanja u skladište repromaterijala (ulazna kontrola ), a nastavlja se kemijskom analizom taline prije lijevanja • vizualna kontrola radijatora poslijevanja i svake operacije • dvostruka kontrola nepropusnosti kompletnih baterija • ispitivanje nepropusnosti pod tlakom od 9 bara a po zahtjevu kupca do 24 bara • Završna kontrola poslije bojanja i obrade i prilikom pakiranja. • Lipovica posjeduje više od 12 godina certifikate sustava upravljanja kvalitetom ISO 9001. , a i certificirana je sustavom upravljanja okolišem ISO 14001 • Također posjeduje certifikat Hrvatske kvalitete i CE certifikat

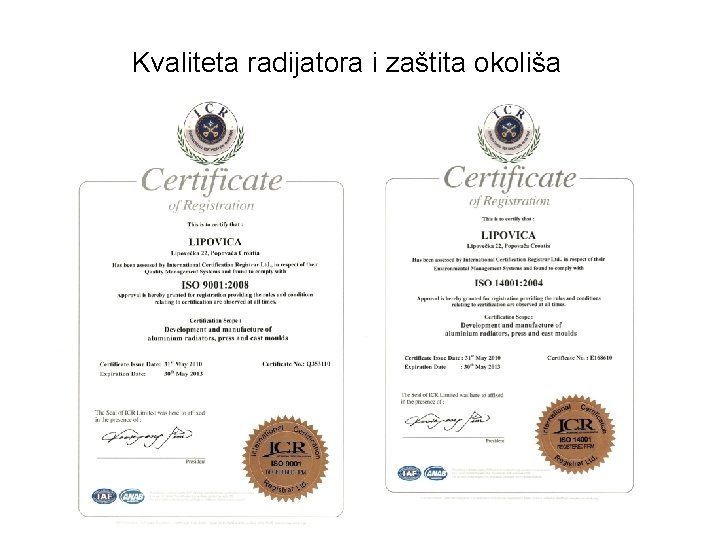

Kvaliteta radijatora i zaštita okoliša

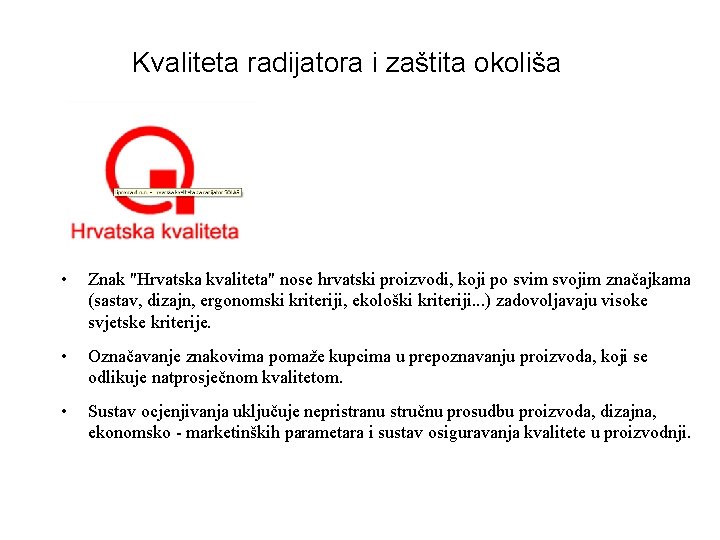

Kvaliteta radijatora i zaštita okoliša • Znak "Hrvatska kvaliteta" nose hrvatski proizvodi, koji po svim svojim značajkama (sastav, dizajn, ergonomski kriteriji, ekološki kriteriji. . . ) zadovoljavaju visoke svjetske kriterije. • Označavanje znakovima pomaže kupcima u prepoznavanju proizvoda, koji se odlikuje natprosječnom kvalitetom. • Sustav ocjenjivanja uključuje nepristranu stručnu prosudbu proizvoda, dizajna, ekonomsko - marketinških parametara i sustav osiguravanja kvalitete u proizvodnji.

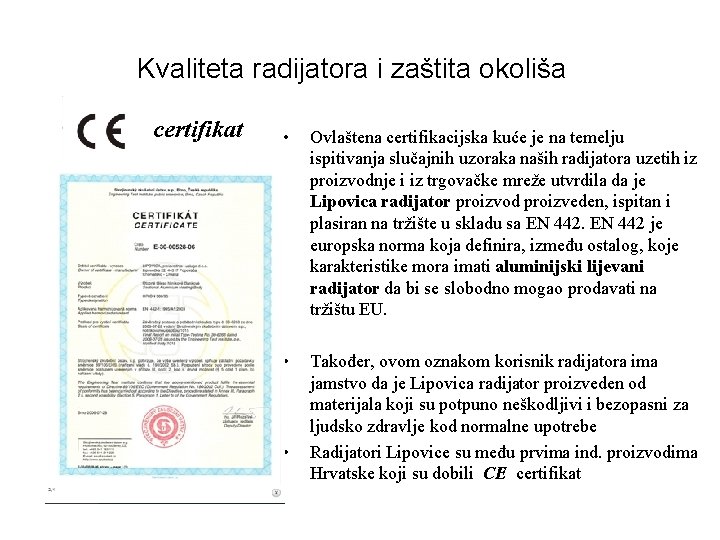

Kvaliteta radijatora i zaštita okoliša certifikat • Ovlaštena certifikacijska kuće je na temelju ispitivanja slučajnih uzoraka naših radijatora uzetih iz proizvodnje i iz trgovačke mreže utvrdila da je Lipovica radijator proizvod proizveden, ispitan i plasiran na tržište u skladu sa EN 442 je europska norma koja definira, između ostalog, koje karakteristike mora imati aluminijski lijevani radijator da bi se slobodno mogao prodavati na tržištu EU. • Također, ovom oznakom korisnik radijatora ima jamstvo da je Lipovica radijator proizveden od materijala koji su potpuno neškodljivi i bezopasni za ljudsko zdravlje kod normalne upotrebe Radijatori Lipovice su među prvima ind. proizvodima Hrvatske koji su dobili CE certifikat •

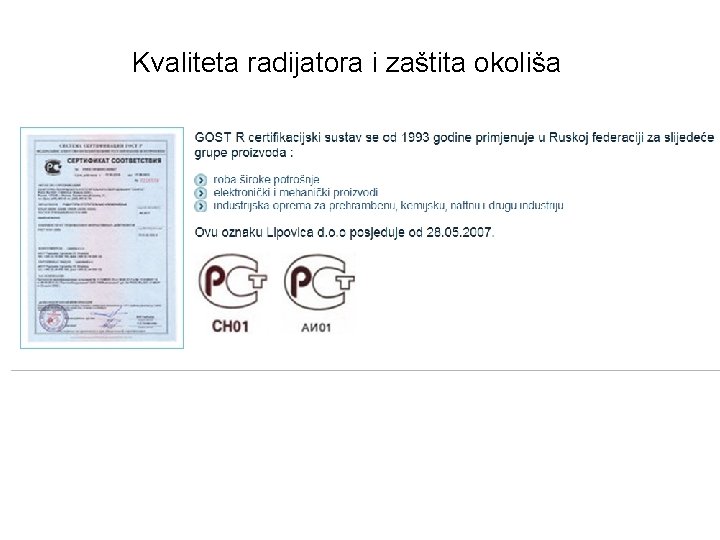

Kvaliteta radijatora i zaštita okoliša

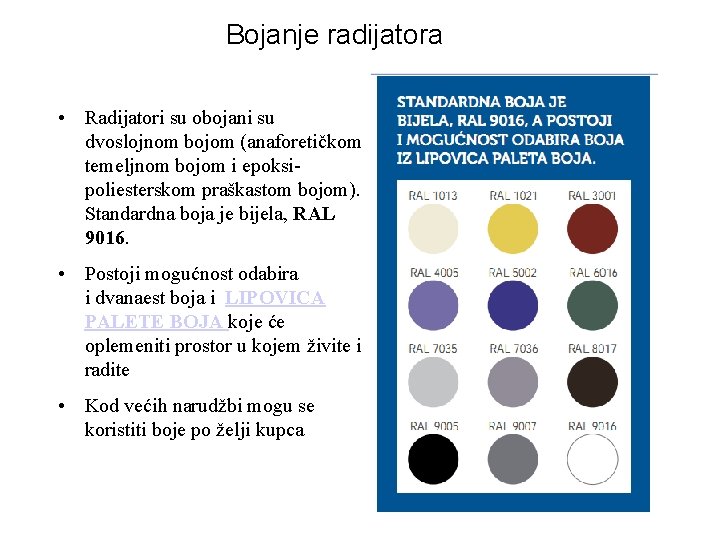

Bojanje radijatora • Radijatori su obojani su dvoslojnom bojom (anaforetičkom temeljnom bojom i epoksipoliesterskom praškastom bojom). Standardna boja je bijela, RAL 9016. • Postoji mogućnost odabira i dvanaest boja i LIPOVICA PALETE BOJA koje će oplemeniti prostor u kojem živite i radite • Kod većih narudžbi mogu se koristiti boje po želji kupca

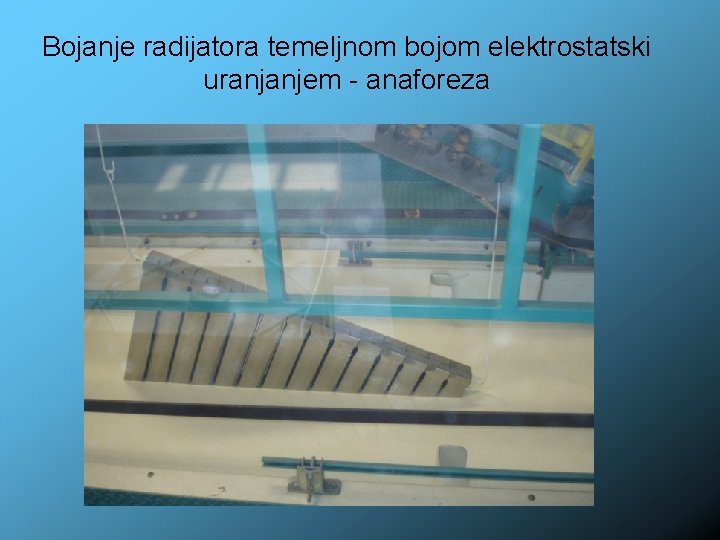

Bojanje radijatora temeljnom bojom elektrostatski uranjanjem - anaforeza

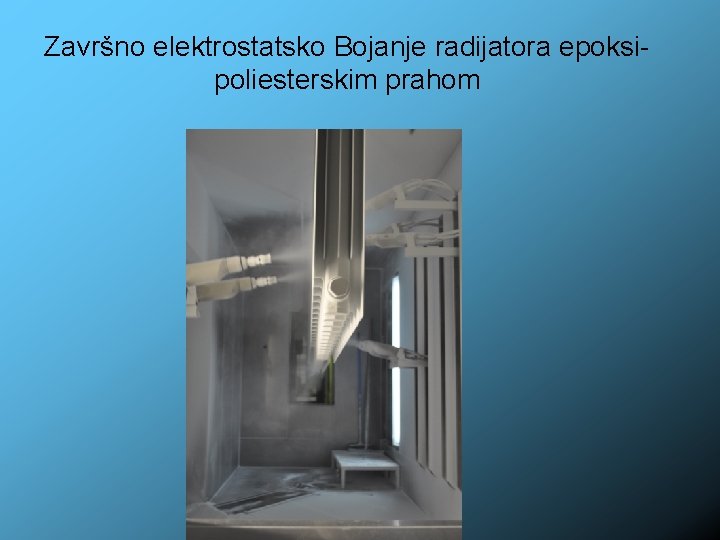

Završno elektrostatsko Bojanje radijatora epoksipoliesterskim prahom

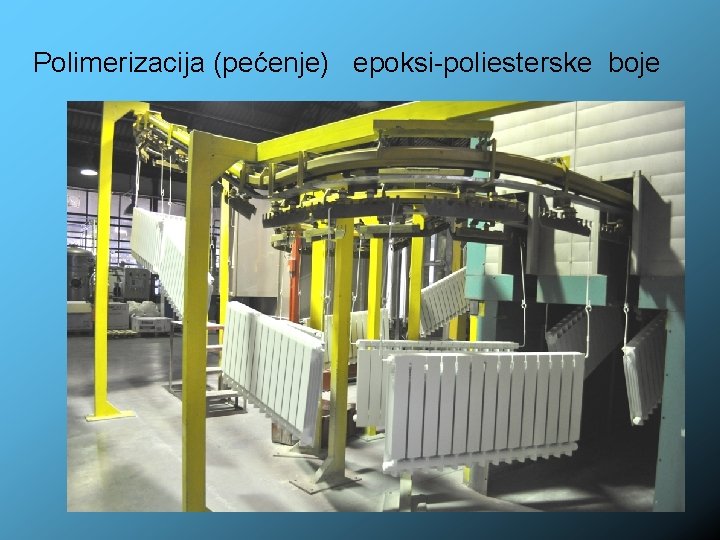

Polimerizacija (pećenje) epoksi-poliesterske boje

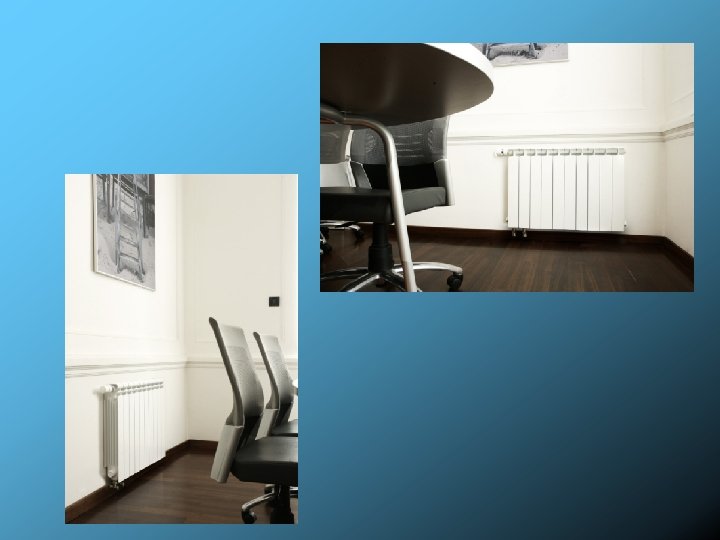

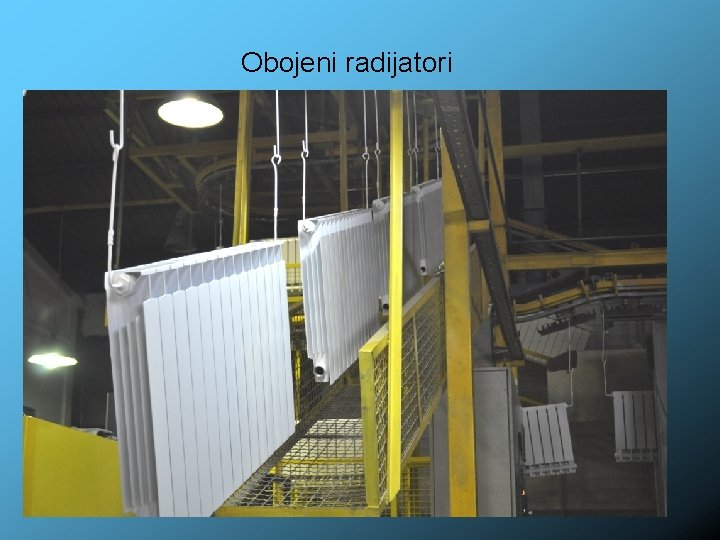

Obojeni radijatori

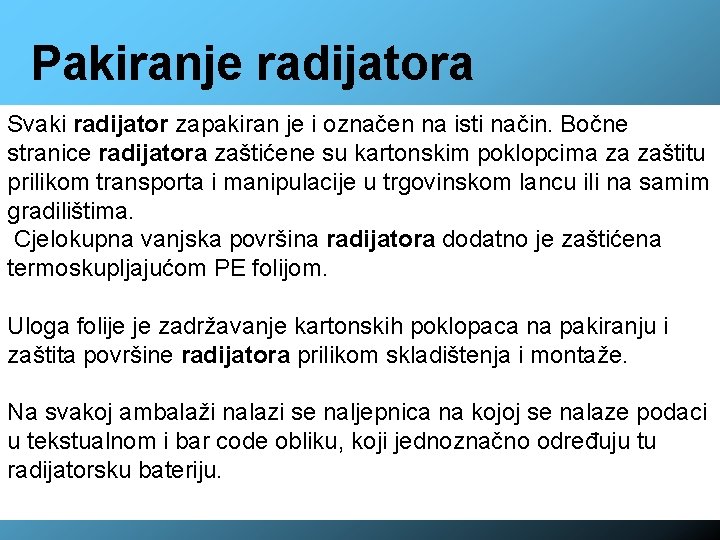

Pakiranje radijatora Svaki radijator zapakiran je i označen na isti način. Bočne stranice radijatora zaštićene su kartonskim poklopcima za zaštitu prilikom transporta i manipulacije u trgovinskom lancu ili na samim gradilištima. Cjelokupna vanjska površina radijatora dodatno je zaštićena termoskupljajućom PE folijom. Uloga folije je zadržavanje kartonskih poklopaca na pakiranju i zaštita površine radijatora prilikom skladištenja i montaže. Na svakoj ambalaži nalazi se naljepnica na kojoj se nalaze podaci u tekstualnom i bar code obliku, koji jednoznačno određuju tu radijatorsku bateriju.

Pakiranje radijatora

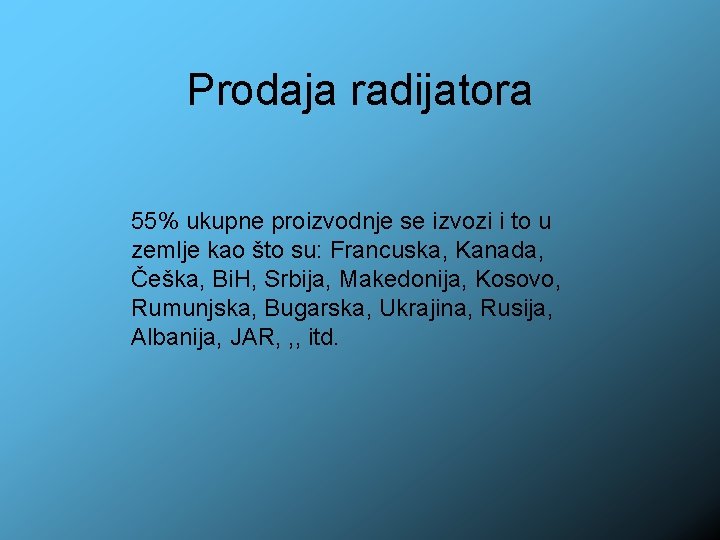

Prodaja radijatora 55% ukupne proizvodnje se izvozi i to u zemlje kao što su: Francuska, Kanada, Češka, Bi. H, Srbija, Makedonija, Kosovo, Rumunjska, Bugarska, Ukrajina, Rusija, Albanija, JAR, , , itd.

Proračun Toplinskih učina radijatora kod različitih temperatura - Standardni Toplinski učin radijatora je ispitan u toplinskim laboratoriju WSP Lab Stuttgart , a certifikat o sukladnosti izdaje Laboratorij za toplinu i toplinske uređaje FSB- Zagreb Standardni toplinski učin Qs prema HRN EN 442 -2 ispitan je na 10 čl. radijatora temp. 75/65/200 C Uz toplinski učin odredi se n- koeficijent toplinskog učina i Km –koeficijent radijatora. Na temelju tih vrijednosti izračuna se toplinski učin za druge temperature prema formuli: Q= Km*Δtn =Km*[(tu+ti)/2 -tp] n, W tu- ulazna temperatura vode u rad. , (0 C) ti- izlazna temperatura vode iz rad. , (0 C) tp- temperatura grijanog prostora, (0 C)

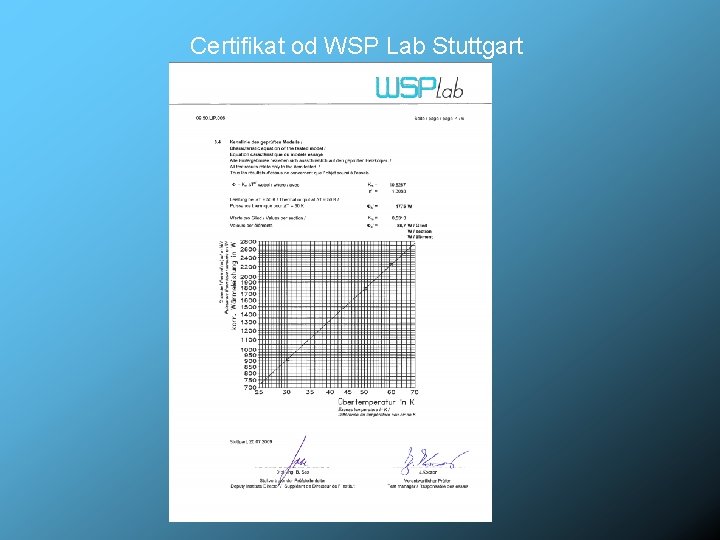

Certifikat od WSP Lab Stuttgart

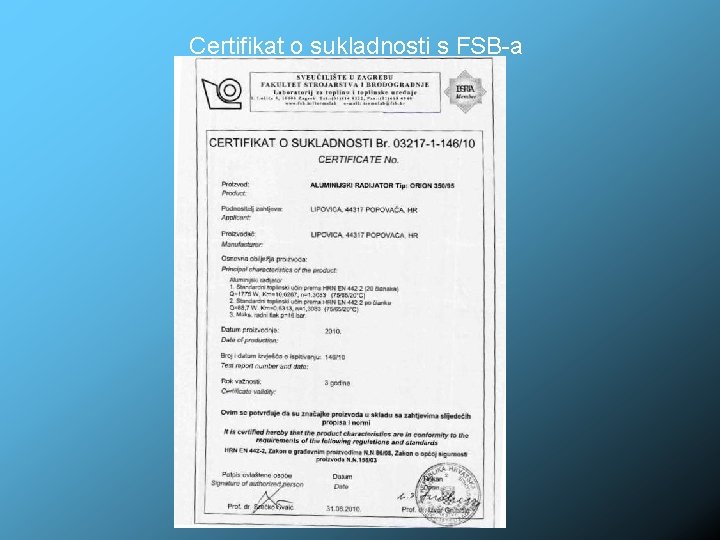

Certifikat o sukladnosti s FSB-a

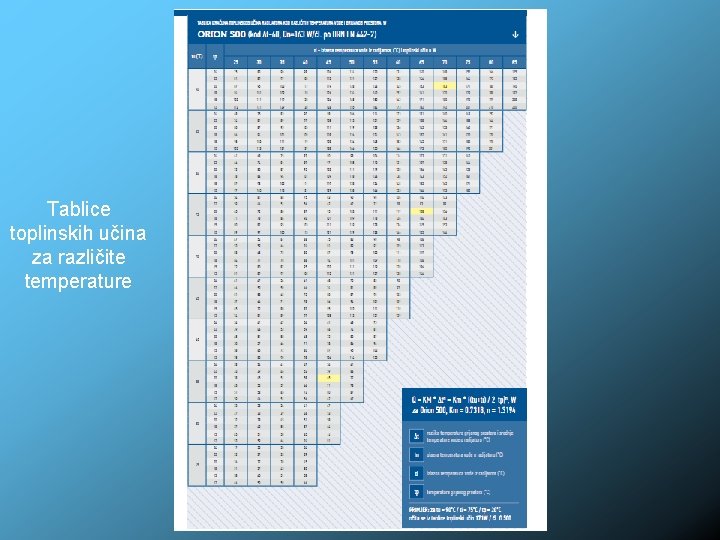

Tablice toplinskih učina za različite temperature

Hvala na pažnji!
