Kondensatoriai Anyki rajono Kavarsko pagrindin mokykla daugiafunkcis centras
- Slides: 35
Kondensatoriai Anykščių rajono Kavarsko pagrindinė mokykla – daugiafunkcis centras Parengė: Mindaugas Balamutas 10 kl. Fizikos mokytoja Birutė Bukauskienė 2015
Turinys 1. 2. 3. 4. 5. 6. 7. 8. 9. Tikslai Kondensatorių atradimas Bandymas Kas yra kondensatorius, kaip jis veikia Kas yra elektrinė talpa, nuo ko ji priklausoma, kokiais matavimo vienetais matuojama Kondensatorių naudojimas Užduočių sprendimas Testas Naudota literatūra
Tikslai Prisiminti kondensatorių atsiradimą 2. Paaiškinti, kas yra kondensatorius, kaip jis pasikrauna ir išsikrauna 3. Papasakoti , kas yra elektrinė talpa, nuo ko ji priklauso ir kokiais matavimo vienetais matuojama 4. Paaiškinti, kur jie naudojami 1.

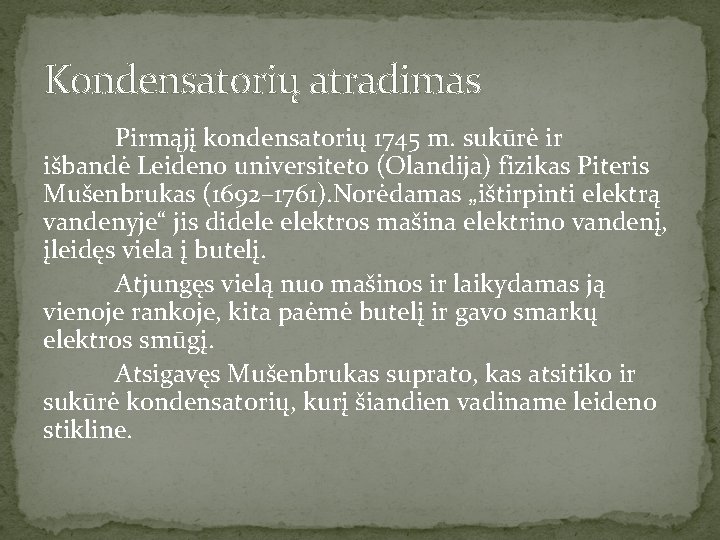

Kondensatorių atradimas Pirmąjį kondensatorių 1745 m. sukūrė ir išbandė Leideno universiteto (Olandija) fizikas Piteris Mušenbrukas (1692– 1761). Norėdamas „ištirpinti elektrą vandenyje“ jis didele elektros mašina elektrino vandenį, įleidęs viela į butelį. Atjungęs vielą nuo mašinos ir laikydamas ją vienoje rankoje, kita paėmė butelį ir gavo smarkų elektros smūgį. Atsigavęs Mušenbrukas suprato, kas atsitiko ir sukūrė kondensatorių, kurį šiandien vadiname leideno stikline.
Leideno stiklinė �

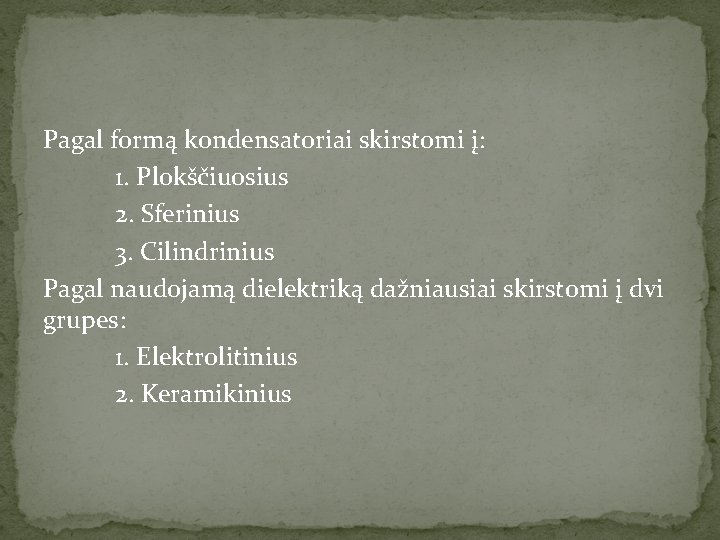

Pagal formą kondensatoriai skirstomi į: 1. Plokščiuosius 2. Sferinius 3. Cilindrinius Pagal naudojamą dielektriką dažniausiai skirstomi į dvi grupes: 1. Elektrolitinius 2. Keramikinius
Bandymas Priemonės : 1. 2. Paprastas fotoparatas Fotoparatas su blykste Bandymo tikslas: Įrodyti, kad su blykste nufotografuota nuotrauka kokybiškesnė. Be blykstės Su blykste
Išvada Fotoaparato blykstei reikia laiko sukaupti pakankamai energijos, kad lemputė skaisčiai blykstelėtų. Šiai energijai kaupti blykstės mazgas turi įtaisytą kondensatorių. Kondensatorius skirtas sukaupti tam tikrą krūvį ir prireikus jį atiduoti. Kondensatorius sudarytas: 1. Iš dviejų laidžių plokštelių(elektrodų) 2. Izoliacinio sluoksnio (dieletriko)
Schemose kondensatorius žymimas sutartiniu simboliu Prie srovės šaltinio prijungtos kondensatoriaus plokštelės vadinamos elektrodais. Prijungus kondensatorių prie nuolatinės įtampos šaltinio, jo plokštelės įsielektrina priešingo ženklo krūviais, o elektrine grandine teka trumpalaikė įkrovos srovė. Įsikrovus kondensatoriui ir atjungus įtampos šaltinį, krūviai išlieka elektroduose. Kondensatorius išsikrauna prie jo elektrodų prijungus laidininką. Tuomet pertekliniai elektronai pereina iš vieno elektrodo į kitą, o grandine teka trumpalaikė iškrovos srovė.
Kondensatorių naudojimas Jie plačiai naudojami: Elektrotechnikoje 2. Radiotechnikoje 3. Laidiniame ryšyje 4. Skaičiavimo technikoje 5. Impulsinės technikos prietaisuose. Kondensatoriai padeda orkestro muziką išskaidyti į sudėtinius dažnius ir paversti juos į įvairiaspalvius šviesos impulsus. 1.
Uždavinių sprendimas Nr. 1 Kiek kartų padidėtų traukos jėga tarp kondensatoriaus elektrodų, jeigu jų elektros krūvius patrigubintume? Atsakymas: Patrigubinus krūvį tarp elektrodų, trauka tarp jų padidės 9 kartus.
Uždavinių sprendimas Nr. 2 Kiek elektros lauko energijos turi kondensatorius, kurio talpa yra 2 mikrofaradai, o krūvis 5 mikrokulonai? W
Uždavinių sprendimas Nr. 3 Kokia įtampa turi 200 pikofaradų talpos kondensatorius, pakrautas 5 mikrokulonų? U

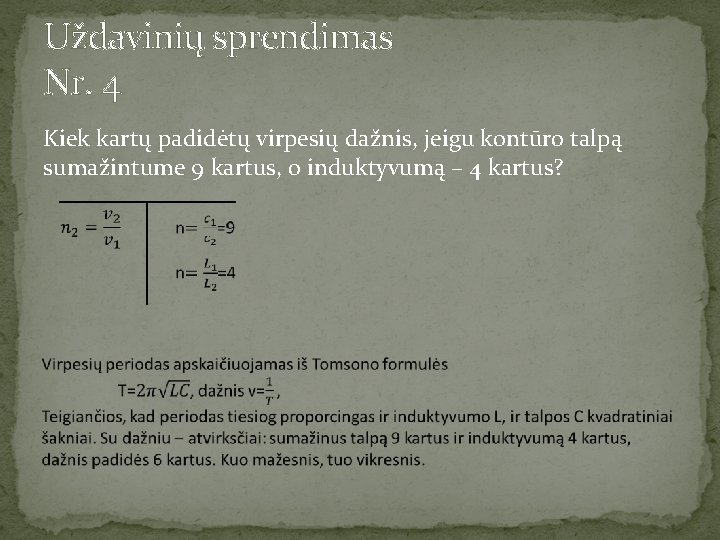

Uždavinių sprendimas Nr. 4 Kiek kartų padidėtų virpesių dažnis, jeigu kontūro talpą sumažintume 9 kartus, o induktyvumą – 4 kartus?
Uždavinių sprendimas Nr. 5 Į virpesių kontūrą įjungianti ritė, kurios induktyvumas kinta nuo 50 iki 1000 p. H ir kintamos talpos kondensatorius, kurio talpa kinta nuo 10 iki 5000 p. F. Kokiame dažnių ir bangų diapazone dirba toks kontūras?

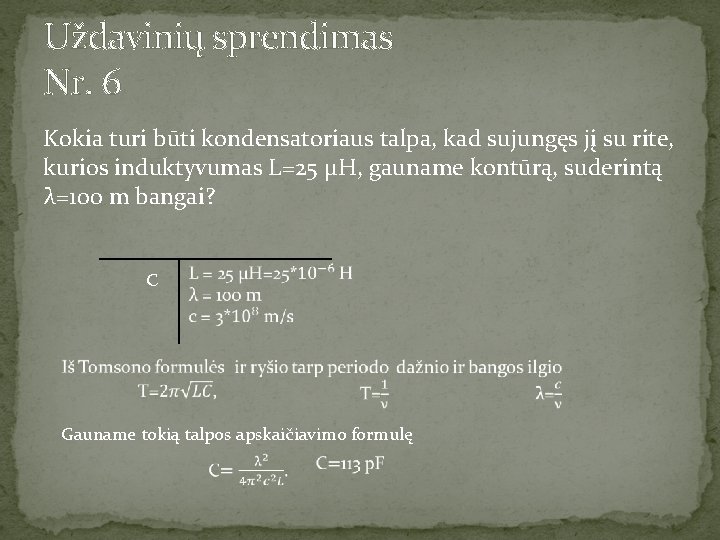

Uždavinių sprendimas Nr. 6 Kokia turi būti kondensatoriaus talpa, kad sujungęs jį su rite, kurios induktyvumas L=25 μH, gauname kontūrą, suderintą λ=100 m bangai? C Gauname tokią talpos apskaičiavimo formulę
Uždavinių sprendimas Nr. 7 Radiolokatorius veikia 15 cm banga ir siunčia 4000 impulsų per sekundę. Kiekvieno impulso trukmė 2 μs. Kiek virpesių yra kiekviename impulse? Koks dydžiausias lokatoriaus žvalgymo gylis? N h
Uždavinių sprendimas Nr. 8 Radijo imtuvo virpesių kontūro ritės induktyvumas L =24 m. H, kondensatorius nustatytas talpai C=48 p. F. 1) Kokio dažnio ν laisvieji virpesiai susikuria tame kontūre? 2) kokio ilgio λ radijo bangas priima imtuvas? ν λ
Uždavinių sprendimas Nr. 9 �
Uždavinių sprendimas Nr. 10 �

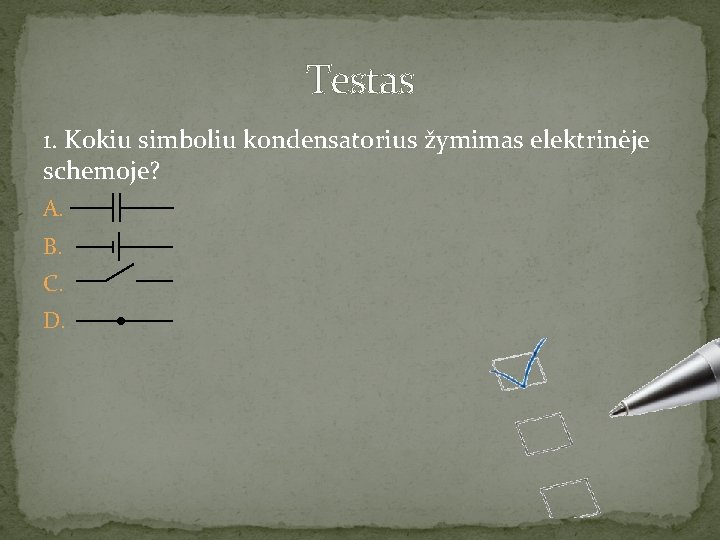

Testas 1. Kokiu simboliu kondensatorius žymimas elektrinėje schemoje? A. B. C. D.
Testas 2. Koks elektrinės talpos matavimo vienetas? A. ( N ) B. ( F ) C. ( A ) D. ( V )
Testas �
Testas �
Testas �

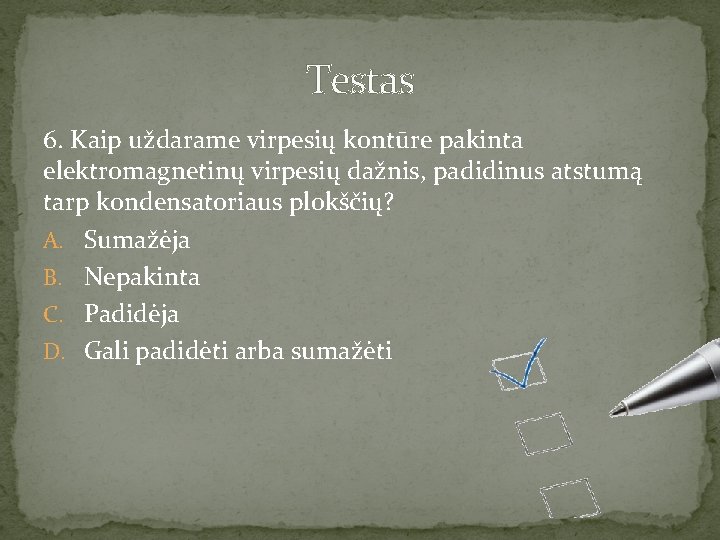

Testas 6. Kaip uždarame virpesių kontūre pakinta elektromagnetinų virpesių dažnis, padidinus atstumą tarp kondensatoriaus plokščių? A. Sumažėja B. Nepakinta C. Padidėja D. Gali padidėti arba sumažėti
Testas 7. Kaip pakis plokščiojo kondensatoriaus talpa, atstumą tarp plokštelių padidinus 4 kartus? A. Nepakis B. Padidės 4 kartus C. Sumažės 4 kartus D. Padidės 16 kartų
Testas 8. Kaip kinta prijungto prie šaltinio kondensatoriaus krūvis, keičiant atstumą tarp jo plokštelių? A. Proporcingai atstumo kvadratui B. Atvirkščiai proporcingai atstumo kvadratui C. Proporcingai atstumui D. Atvirkščiai proporcingai atstumui
Testas 9. Kaip pasikeis laisvųjų elektromagnetinių virpesių periodas kontūre, jeigu vienu metu induktyvumą ir talpą padidinsime 2 kartus? A. Nepasikeis B. Padidės 2 kartus C. Sumažės 2 kartus D. Padidės 4 kartus
Testas 10. Vienos kondensatoriaus plokštės elektros krūvis +2 C, kitos -2 C. Kam lygus potencialų skirtumas tarp kondensatoriaus plokščių, kai jo elektrinė talpa 1 F? A. 0 (V) B. 0, 5 (V) C. 2 (V) D. 4 (V)
Testo atsakymai 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. A B C C A C C D B C
Naudota literatūra: 1. 2. 3. 4. 5. Vl. Valentinavičius, Fizika, 10 kl. , šviesa, 2006 m. St. Jakutis, Fizikos uždavinynas, X-XII kl. , Kaunas, šviesa, 1994 m. Jaunesniųjų fizikų mokykla „Fotonas“ http: //lt. wikipedia. org V. Tarasonis, Fizika, Vilniaus mokslo ir enciklopedijų leidykla, 1995 m.
Ačiū už dėmesį
