A 1. SKAIDRĖS TURINYS KEIČIAMAS PELĖS KLAVIŠU ARBA AUTOMATIŠKAI 2. JEI SKAIDRĖS TURINYS KEIČIASI AUTOMATIŠKAI, TAI DEŠINIAJAME VIRŠUTINIAME KAMPE YRA RAIDĖ “A” 3. PASIBAIGUS SKAIDRĖS DEMONSTRACIJAI, APATINIAME DEŠINIAJAME KAMPE ATSIRANDA RAIDĖ “P” 4. SKAIDRĖS KEIČIAMOS PELĖS KLAVIŠU 1 P

LĘŠIAI 2

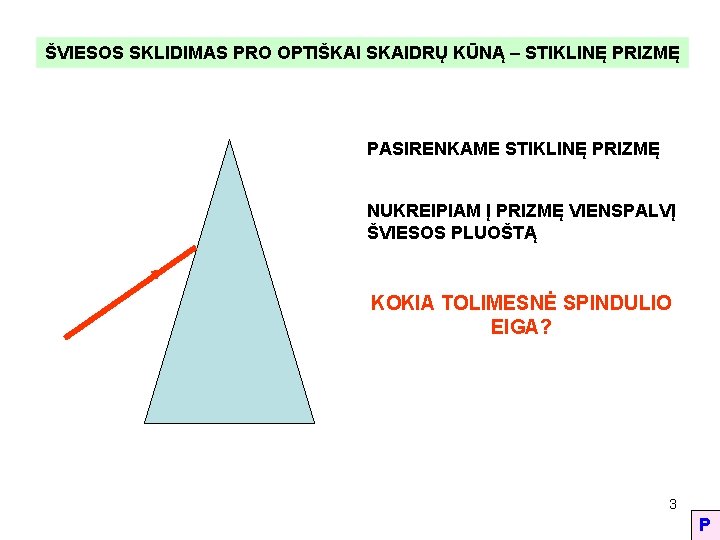

ŠVIESOS SKLIDIMAS PRO OPTIŠKAI SKAIDRŲ KŪNĄ – STIKLINĘ PRIZMĘ PASIRENKAME STIKLINĘ PRIZMĘ NUKREIPIAM Į PRIZMĘ VIENSPALVĮ ŠVIESOS PLUOŠTĄ KOKIA TOLIMESNĖ SPINDULIO EIGA? 3 P

1. PUNKTYRU NURODOM, KAIP ŠVIESA SKLISTŲ NELŪŽUSI 2. VEDAM STATMENĮ STIKLO PAVIRŠIUI IR ŽYMIM KRITIMO KAMPĄ α 3. BRĖŽIAME SPINDULIO EIGĄ STIKLE IR ŽYMIME LŪŽIO KAMPĄ β: 4. RANDAME SPINDULIO EIGĄ IŠ STIKLO Į ORĄ: A. NURODOM, KAIP ŠVIESA SKLISTŲ NELŪŽUSI B. VEDAM STATMENĮ ŠIAM PAVIRŠIUI C. VAIZDUOJAM SPINDULIO EIGĄ ORE α β 4 P

MATOME, KAD SPINDULYS IŠĖJO IŠ PRIZMĖS, NUKRYPĘS KAMPU Θ NUO KO PRIKLAUSO SPINDULIO NUOKRYPIO KAMPAS Θ? φ α A. NUO KRITIMO KAMPO α Θ B. NUO PRIZMĖS MEDŽIAGOS LŪŽIO RODIKLIO C. NUO PRIZMĖS LAUŽIAMOJO KAMPO φ 5 P

ATKREIPK DĖMESĮ, KAIP KAMPAS Θ PRIKLAUSO NUO PRIZMĖS LAUŽIAMOJO KAMPO φ φ1 φ2 Θ 1 α Θ 2 α IŠVADA: KUO DIDESNIS PRIZMĖS LAUŽIMO KAMPAS φ, TUO SPINDULIO NUOKRYPIO KAMPAS Θ YRA DIDESNIS 6 P

KAIP SPINDULIAI EINA PER PRIZMIŲ RINKINIUS? SPINDULIAI SUSIKIRS – BUS SUGLAUSTI SPINDULIAI BUS IŠSKLAIDYTI 7 P

A DABAR PAKALBĖKIME APIE LĘŠĮ LĘŠIS - TAI SKAIDRUS KŪNAS, APRIBOTAS DVIEJŲ SFERINIŲ PAVIRŠIŲ 8 P

A Į LĘŠĮ GALIME ŽIŪRĖTI KAIP Į PRIZMIŲ RINKINĮ 9 P

SPINDULIŲ EIGA UŽ PRIZMIŲ A α 1 α 2 10 P

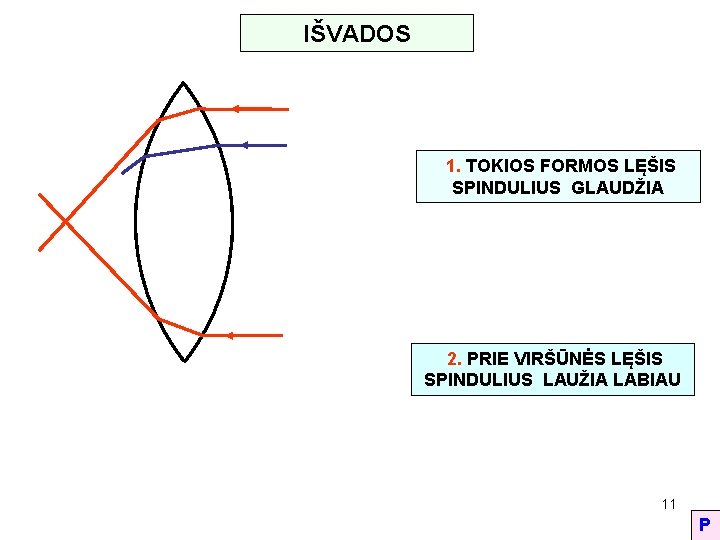

IŠVADOS 1. TOKIOS FORMOS LĘŠIS SPINDULIUS GLAUDŽIA 2. PRIE VIRŠŪNĖS LĘŠIS SPINDULIUS LAUŽIA LABIAU 11 P

SUPRANTAMA- TOKIOS FORMOS LĘŠIS SPINDULIUS SKLAIDYS 12 P

GLAUDŽIAMIEJI (IŠKILIEJI) LĘŠIAI TAI LĘŠIAI, KURIŲ VIDURYS STORESNIS UŽ KRAŠTUS ATKREIPK DĖMESĮ – VIENAS LĘŠIO PAVIRŠIUS GALI NEBŪTI SFERINIS 13 P

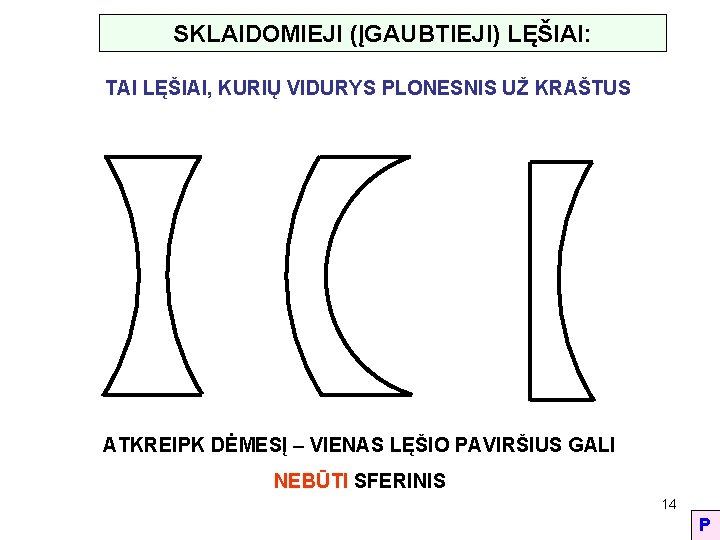

SKLAIDOMIEJI (ĮGAUBTIEJI) LĘŠIAI: TAI LĘŠIAI, KURIŲ VIDURYS PLONESNIS UŽ KRAŠTUS ATKREIPK DĖMESĮ – VIENAS LĘŠIO PAVIRŠIUS GALI NEBŪTI SFERINIS 14 P

LĘŠIŲ ŽYMĖJIMAS BRĖŽINIUOSE: IŠKILIEJI LĘŠIAI BRĖŽINIUOSE ĮGAUBTIEJI LĘŠIAI BRĖŽINIUOSE ŽYMIMI SIMBOLIU 15 P

KAI KURIOS SĄVOKOS: R 1 O 2 O 1 R 2 O 1 IR O 2 - LĘŠIŲ PAVIRŠIŲ KREIVUMO CENTRAI R 1 IR R 2 - LĘŠIŲ PAVIRŠIŲ KREIVUMO SPINDULIAI 16 P

l l – TAI LĘŠIO STORIS R KAI LĘŠIO STORIS l YRA LABAI MAŽAS, LYGINANT SU PAVIRŠIŲ KREIVUMO SPINDULIAIS R 1 IR R 2, TAI LĘŠIS VADINAMAS PLONU. KAI R 1 IR R 2 YRA LYGŪS – LĘŠIS SIMETRIŠKAS 17 P

PAGRINDINĖS SĄVOKOS IR DYDŽIAI O – LĘŠIO OPTINIS CENTRAS TIESĖ O 1 O 2 – PAGRINDINĖ OPTINĖ AŠIS B 1 TIESĖ B 1 B 2 – ŠALUTINĖ OPTINĖ AŠIS O 1 O 2 O B 2 18 P

PLONIEJI LĘŠIAI 19

APIE PLONO LĘŠIO OPTINĮ CENTRĄ LAIKOME, KAD PLONO LĘŠIO OPTINIS CENTRAS O SUTAMPA SU RUTULIO NUOPJOVŲ VIRŠŪNĖMIS A IR B O O 1 A * B O 2 20 P

SPINDULIŲ EIGOS PRO PLONĄ LĘŠĮ YPATYBĖS (1) LAIKYSIM: PER LĘŠIO VIDURĮ = OPTINĮ CENTRĄ O EINANTIS SPINDULYS NELŪŽTA 21 P

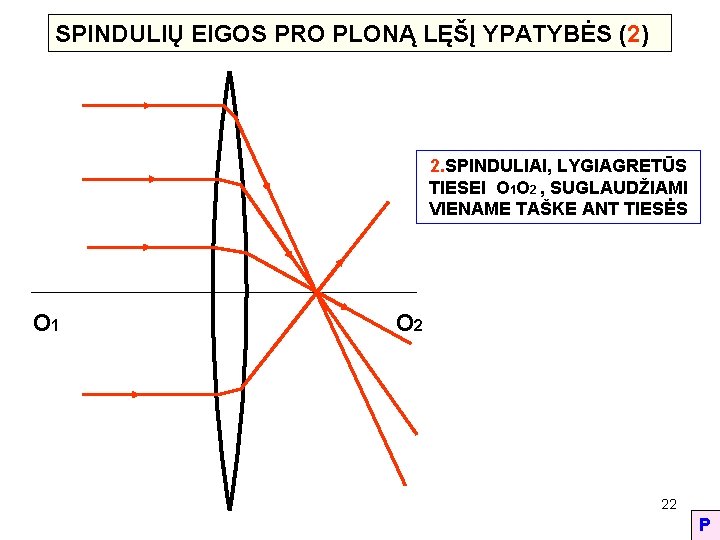

SPINDULIŲ EIGOS PRO PLONĄ LĘŠĮ YPATYBĖS (2) 2. SPINDULIAI, LYGIAGRETŪS TIESEI O 1 O 2 , SUGLAUDŽIAMI VIENAME TAŠKE ANT TIESĖS O 1 O 2 22 P

PAGRINDINĖS SĄVOKOS IR DYDŽIAI (TĘSINYS) F KAI Į LĘŠĮ KRINTA SPINDULIAI, LYGIAGRETŪS PAGRINDINEI OPTINEI AŠIAI, TAI UŽ LĘŠIO JIE SUSIKERTA VIENAME TAŠKE- LĘŠIO PAGRINDINIAM ŽIDINYJE F. 23 P

APIE LĘŠIO ŽIDINIUS F 1. PAGRINDINIS LĘŠIO ŽIDINYS F- TAI TAŠKAS, KURIAME SUSIKERTA SPINDULIAI, LYGIAGRETŪS PAGRINDINEI OPTINEI AŠIAI O 1 O 2 O 1 2. TAŠKAS F ATSTUMUS OO 1 IR OO 2 DALIJA PUSIAU: OF = FO 1 OF = FO 2 * F O 3. TODĖL TAŠKAI O 1 IR O 2 YRA VADINAMI O 1 O 2 DVIGUBAIS ŽIDINIAIS IR ŽYMIMI 2 F * 2 F 24 P

PAGRINDINĖS SĄVOKOS IR DYDŽIAI (TĘSINYS) F KAI Į LĘŠĮ KRINTA TIK TARP SAVĘS LYGIAGRETŪS SPINDULIAI, TAI UŽ LĘŠIO JIE SUSIKERTA VIENAME TAŠKE ŽIDINIO PLOKŠTUMOJE 25 P

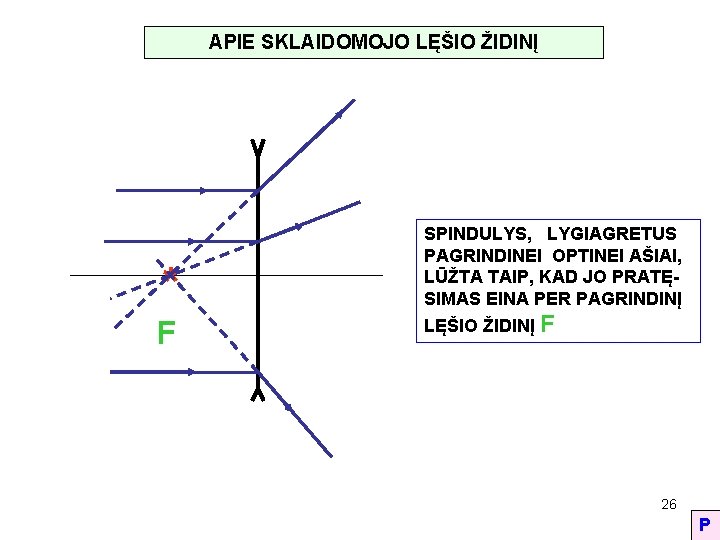

APIE SKLAIDOMOJO LĘŠIO ŽIDINĮ * F SPINDULYS, LYGIAGRETUS PAGRINDINEI OPTINEI AŠIAI, LŪŽTA TAIP, KAD JO PRATĘSIMAS EINA PER PAGRINDINĮ LĘŠIO ŽIDINĮ F 26 P

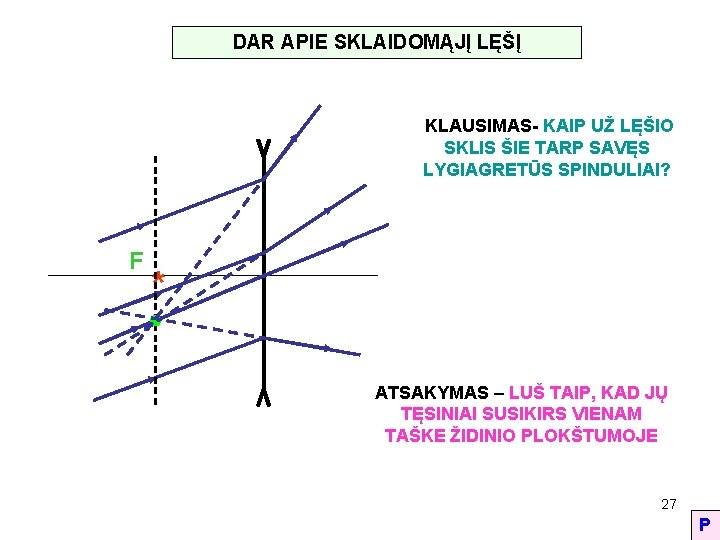

DAR APIE SKLAIDOMĄJĮ LĘŠĮ KLAUSIMAS- KAIP UŽ LĘŠIO SKLIS ŠIE TARP SAVĘS LYGIAGRETŪS SPINDULIAI? F * ATSAKYMAS – LUŠ TAIP, KAD JŲ TĘSINIAI SUSIKIRS VIENAM TAŠKE ŽIDINIO PLOKŠTUMOJE 27 P

PAGRINDINĖS SĄVOKOS IR DYDŽIAI (TĘSINYS) LĘŠIO LAUŽIAMOJI GEBA D – TAI DYDIS, ATVIRKŠČIAS LĘŠIO PAGRINDINIO ŽIDINIO NUOTOLIUI LAUŽIAMOJI GEBA D MATUOJAMA DIOPTRIJOMIS ( D ) [ D ]=1 D BAIK SAKINĮ- KUO LĘŠIO ŽIDINIO NUOTOLIS F MAŽESNIS, TUO LAUŽIAMOJI GEBA D YRA DIDESNĖ BAIK SAKINĮ- KUO LAUŽIAMOJI GEBA D YRA DIDESNĖ, TUO LĘŠIS SPINDULIUS LAUŽIA LABIAU F F 28 P

DAR APIE LAUŽIAMĄJĄ GEBĄ: KOKIO LĘŠIO LAUŽIAMOJI GEBA YRA DIDESNĖ – STORO AR PLONO? KOKIO LĘŠIO ŽIDINIO NUOTOLIS YRA DIDESNIS – STORO AR PLONO? O 2 = 2 F F IŠVADA- STORO LĘŠIO ŽIDINIO NUOTOLIS F YRA MAŽESNIS, TODĖL JO LAUŽIAMOJI GEBA YRA DIDESNĖ 29 P

PAGRINDINĖS SĄVOKOS IR DYDŽIAI (TĘSINYS) PATOGŪS SPINDULIAI – TAI SPINDULIAI, KURIŲ EIGĄ UŽ LĘŠIO MES ŽINOME IŠ KARTO 1 3 2 F * * F 30 P

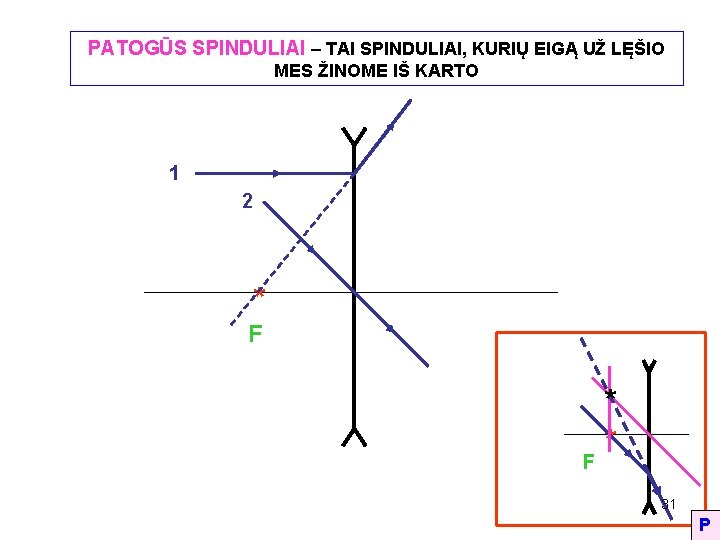

PATOGŪS SPINDULIAI – TAI SPINDULIAI, KURIŲ EIGĄ UŽ LĘŠIO MES ŽINOME IŠ KARTO 1 2 * F F * * 31 P

LĘŠIAIS GAUNAMŲ ATVAIZDŲ BRAIŽYMAS 32

AKIS DAIKTĄ MATO TADA, KAI NUO JO ATSISPINDĖJUSI ŠVIESA PATENKA Į AKĮ KAS KEISIS, KAI TARP DAIKTO IR AKIES PASTATYSIME LĘŠĮ. . . 33

TAŠKO VAIZDO RADIMAS (1) F* F* VISI SPINDULIAI, IŠĖJĘ IŠ TAŠKO, UŽ LĘŠIO SUGLAUDŽIAMI Į VIENĄ TAŠKĄ IŠVADA: NORINT RASTI TAŠKO VAIZDĄ UŽ LĘŠIO, REIKIA RASTI BET KURIŲ DVIEJŲ SPINDULIŲ SUSIKIRTIMĄ UŽ LĘŠIO 34

F* * F KUR TURI BŪTI ŽMOGAUS AKIS, KAD TAŠKO VAIZDAS BŪTŲ RYŠKIAUSIAS? 35

TAŠKO VAIZDO RADIMAS (2) TAŠKAS YRA ANT PAGRINDINĖS OPTINĖS AŠIES F* * F 36

DAIKTO VAIZDO RADIMAS VIRŠŪNĖS VAIZDO RADIMAS B A PAGRINDO VAIZDO RADIMAS F* F * A 1 B 1 KAI DAIKTAS STATMENAS PAGRINDINEI OPTINEI AŠIAI, TAI JO VAIZDAS TAIP PAT STATMENAS ŠIAI AŠIAI 37

GLAUDŽIAMUOJU LĘŠIU GAUNAMI VAIZDAI (1) 1 - DAIKTAS STOVI UŽ DVIGUBO ŽIDINIO NUO LĘŠIO B A * 2 F * F F A 1 * B 1 VAIZDO POŽYMIAI: 1. SUMAŽINTAS 2. APVERSTAS 38

GLAUDŽIAMUOJU LĘŠIU GAUNAMI VAIZDAI (2) 2. DAIKTAS STOVI ANT DVIGUBO ŽIDINIO 2 F B F A * 2 F * A 1 * F B 1 VAIZDO POŽYMIAI: 1. APVERSTAS 2. NATŪRALAUS DYDŽIO 39

GLAUDŽIAMUOJU LĘŠIU GAUNAMI VAIZDAI (3) 3. DAIKTAS STOVI TARP ŽIDINIO F IR DVIGUBO ŽIDINIO 2 F B F * 2 F A * A 1 * F VAIZDO POŽYMIAI: 1. PADIDINTAS 2. APVERSTAS B 1 40

GLAUDŽIAMUOJU LĘŠIU GAUNAMI VAIZDAI 4. DAIKTAS STOVI ANT PAGRINDINIO ŽIDINIO (4) F B * 2 F A F * VAIZDAS NESUSIDARO – SPINDULIAI NESUSIKERTA 41

GLAUDŽIAMUOJU LĘŠIU GAUNAMI VAIZDAI 5. DAIKTAS STOVI TARP PAGRINDINIO ŽIDINIO (5) F IR LĘŠIO B 1 BET VAIZDAS YRA B * A 1 2 F * F A F * VAIZDO POŽYMIAI: 1. PADIDINTAS 2. NEAPVERSTAS SPINDULIAI NESUSIKERTA- VAIZDAS UŽ LĘŠIO NESUSIDARO 42

VAIZDAI EKRANE KAI DAIKTAS (PVZ. - ŽVAKĖS LIEPSNA ) PATS SPINDULIUOJA ŠVIESĄ, JO VAIZDĄ GALIMA GAUTI EKRANE * 2 F *F * EKRANE GAUNAMAS VAIZDAS VADINAMAS TIKRU VAIZDU 43
