Kód ITMS projektu: 26110130667 Stredná priemyselná škola dopravná, Sokolská 911/94, 960 01 Zvolen Tolerancie rozmerov Vzdelávacia oblasť: Moderné vzdelávanie pre vedomostnú spoločnosť Predmet technické kreslenie Ročník, triedy: 1. ročník Tematický celok: Kótovanie Vypracoval: Ing. Lašková Andrea „Moderné vzdelávanie pre vedomostnú spoločnosť/Projekt je spolufinancovaný zo zdrojov EÚ“

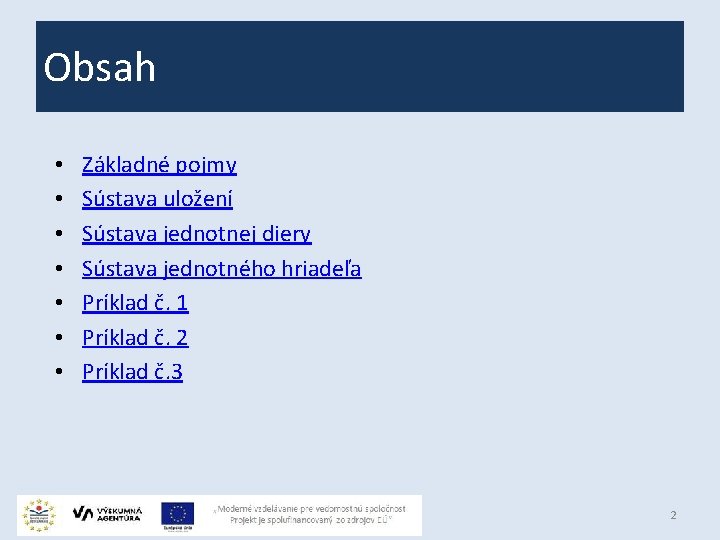

Obsah • • Základné pojmy Sústava uložení Sústava jednotnej diery Sústava jednotného hriadeľa Príklad č. 1 Príklad č. 2 Príklad č. 3 2

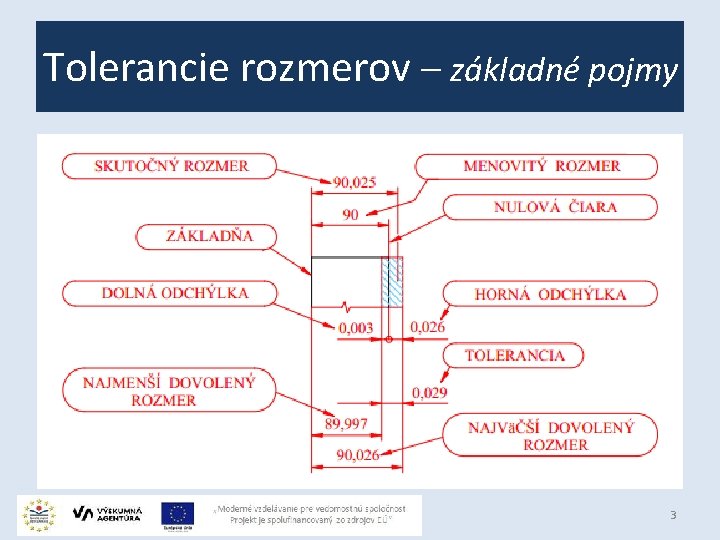

Tolerancie rozmerov – základné pojmy 3
Tolerancie rozmerov – základné pojmy Na výkrese je nutné vyznačiť povolenú odchýlku od menovitého rozmeru, určeného kótou. Menovitý rozmer – prechádza ním nulová čiara, ku ktorej sa zobrazujú odchýlky Kladné odchýlky –zväčšujú rozmer, sú vzdialenejšie od základne Záporné odchýlky –zmenšujú rozmer, sú bližšie k základni Tolerančné pole –plocha medzi hornou a dolnou odchýlkou Diera – označenie vnútorných prvkov súčiastok Hriadeľ –označenie vonkajších prvkov súčiastok 4
Tolerancie rozmerov – základné pojmy Rozmery súčiastky je dôležité rozdeliť z hľadiska dôležitosti daných rozmerov na: Funkčný rozmer - rozmery, ktoré sú z hľadiska funkčnosti daného zariadenia viazané na plochy iných súčiastok Nefunkčný rozmer – rozmery, ktoré nesúvisia s plochami iných súčiastok Informatívny rozmer – uľahčuje výrobu súčiastky 5
Uloženie – vzájomný vzťah medzi rozmermi dvoch prvkov súčiastok, ktorý vyplýva z rozdielu ich rozmerov pred spojením. a. ) uloženie s vôľou – umožňuje vzájomné otáčanie alebo posuv súčiastok, medzi súčiastkami je vždy vôľa b. ) uloženie s presahom – zabezpečí nehybnosť spojenia c. ) uloženie prechodné – môže sa vyskytnúť vôľa alebo presah 6
Uloženie s vôľou 7
Uloženie s presahom 8

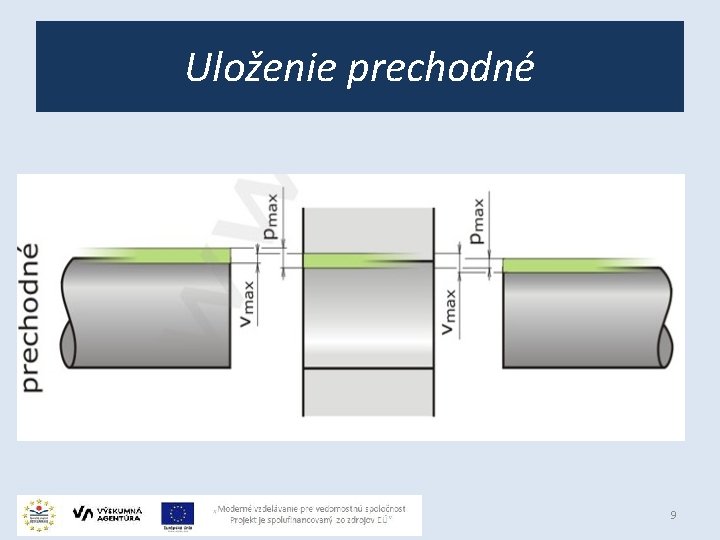

Uloženie prechodné 9
Poloha tolerančných polí Predpisujú sa písmenami latinskej abecedy. a. Pre hriadeľ písmenami malej abecedy b. Pre dieru písmenami veľkej abecedy Norma STN EN 20286 -1 uvádza pre výpočet základných odchyliek jednotlivé polohy tolerančných polí. Výpočet sa v praxi nerobí údaje nájdeme v tolerančných a lícovacích tabuľkách. 10
Sústavy uložení Pri združovaní tolerovaných hriadeľov a dier do rôznych uložení sú zavedené dve sústavy uloženia: Sústava jednotnej diery pre všetky uloženia súčiastok rovnakého menovitého rozmeru a rovnakého stupňa presnosti má diera konštantné medzné rozmery v polohe tolerančného poľa H a menia sa podľa druhu Uloženia iba medzné rozmery hriadeľa. Dolná odchýlka diery je nulová. 11
Sústava jednotného hriadeľa Pre všetky uloženia súčiastok rovnakého menovitého rozmeru a rovnakého stupňa presnosti má hriadeľ konštantné medzné rozmery v polohe tolerančného poľa h a menia sa podľa druhu uloženia iba medzné rozmery diery. Horná odchýlka hriadeľa je nulová. 12
13
Sústavy uložení Najčastejšie sa používa sústava jednotnej diery. Pretože hriadele s rôznymi priemermi je jednoduchšie vyrobiť ako diery s rôznym priemerom. Sústavy jednotného hriadeľa sa používa najmä tam kde sa vyskytuje dlhý hriadeľ, ktorý je osadený niekoľkými súčiastkami s rôznym uložením. 14
Sústavy uložení - príklad Vypočítajte najmenší a najväčší dovolený rozmer hriadeľa Ø 110 g 6. Určte či je hriadeľ dobrý, prípadne opraviteľný ak skutočný rozmer vyrobeného hriadeľa je ∅ 110 g 6 ( -0, 012, -0, 034) ∅ 110, 01 ∅ 109, 95 ∅ 110, 00 ∅ 109, 97 15
Sústavy uložení Vypočítajte najmenší a najväčší dovolený rozmer hriadeľa Ø 110 g 6. Určte či je hriadeľ dobrý, prípadne opraviteľný ak skutočný rozmer vyrobeného hriadeľa je ∅ 110 g 6 ( -0, 012, -0, 034) Najväčší dovolený rozmer je mh= 110 – 0, 012 = 109, 988 mm Najmenší dovolený rozmer je md = 110 – 0, 034 = 109, 966 mm ∅ 110, 01 ∅ 109, 95 ∅ 110, 00 ∅ 109, 97 16
Sústavy uložení - riešenie Vypočítajte najmenší a najväčší dovolený rozmer hriadeľa Ø 110 g 6. Určte či je hriadeľ dobrý, prípadne opraviteľný ak skutočný rozmer vyrobeného hriadeľa je ∅ 110 g 6 ( -0, 012, -0, 034) md =109, 966 mh =109, 988 ∅ 110, 01 ∅ 109, 95 ∅ 110, 00 ∅ 109, 97 chybný, opraviteľný chybný, neopraviteľný chybný, opraviteľný dobrý 17

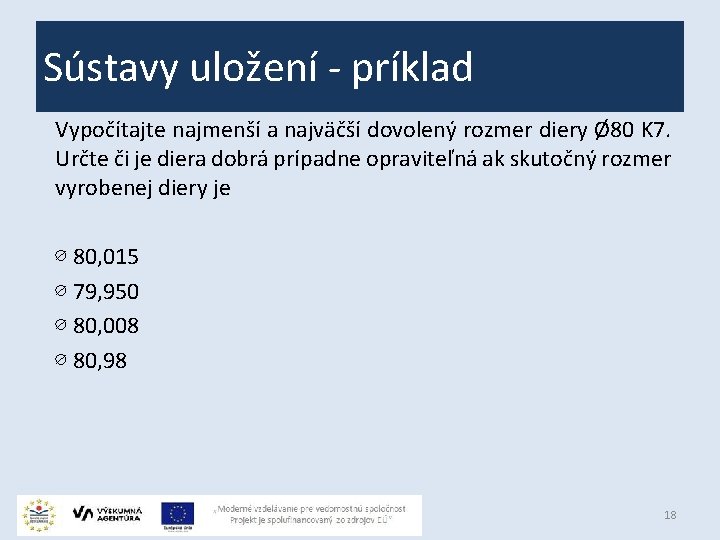

Sústavy uložení - príklad Vypočítajte najmenší a najväčší dovolený rozmer diery Ø 80 K 7. Určte či je diera dobrá prípadne opraviteľná ak skutočný rozmer vyrobenej diery je ∅ 80, 015 ∅ 79, 950 ∅ 80, 008 ∅ 80, 98 18
Sústavy uložení Vypočítajte najmenší a najväčší dovolený rozmer diery Ø 80 K 7. Určte či je diera dobrá prípadne opraviteľná ak skutočný rozmer vyrobenej diery je ∅ 80 K 7 (9, -21) Najväčší dovolený rozmer je mh= 80 + 0, 009 = 80, 009 mm Najmenší dovolený rozmer je md = 80 – 0, 021 = 79, 979 mm • Tolerancia je t = 80, 009 – 79, 979 = 0, 030 mm. ∅ 80, 015 ∅ 79, 950 ∅ 80, 008 ∅ 80, 98 19
Sústavy uložení - riešenie Vypočítajte najmenší a najväčší dovolený rozmer diery Ø 80 K 7. Určte či je diera dobrá prípadne opraviteľná ak skutočný rozmer vyrobenej diery je ∅ 80 K 7 (9, -21) mh= 80, 009 mm md = 79, 979 mm ∅ 80, 015 ∅ 79, 950 ∅ 80, 008 ∅ 80, 98 chybný, neopraviteľný chybný, opraviteľný dobrý chybný, neopraviteľný 20
Sústavy uložení Určte o akú sústavu uloženia ide Ø 70 H 9/d 9 diera hriadeľ HO DO M HMR DMR T Sústava Uloženie 21
Sústavy uložení Určte o akú sústavu uloženia ide Ø 70 +0, 074 0 -0, 174 H 9/d 9 diera hriadeľ HO DO M HMR DMR T Sústava Uloženie 22
Sústavy uložení - riešenie Ø 70 H 9/d 9 diera hriadeľ HO 0, 074 -0, 1 DO 0 -0, 174 M 70 70 HMR 70, 074 69, 9 DMR 70 69, 826 T 0, 074 Sústava SJD Uloženie s vôľou 23
