Kód ITMS projektu: 26110130667 Stredná priemyselná škola dopravná, Sokolská 911/94, 960 01 Zvolen Tematický

Kód ITMS projektu: 26110130667 Stredná priemyselná škola dopravná, Sokolská 911/94, 960 01 Zvolen Tematický celok: Siete telies VZDELÁVACIA OBLASŤ: MODERNÉ VZDELÁVANIE PRE VEDOMOSTNÚ SPOLOČNOSŤ PREDMET: ODBORNÉ KRESLENIE ROČNÍK: II, TRIEDY: II. B, II. C SPŠ dopravná Zvolen Študijný odbor: 37 65 M Ing. Ľubica Pospíšilová 2014 - 2015 Moderné vzdelávanie pre vedomostnú spoločnosť / Projekt je spolufinancovaný zo zdrojov EU

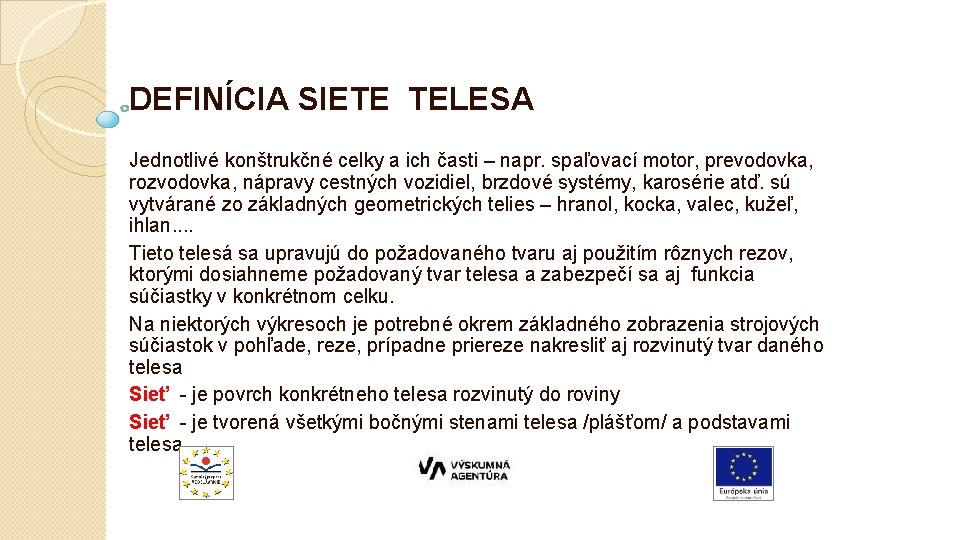

DEFINÍCIA SIETE TELESA Jednotlivé konštrukčné celky a ich časti – napr. spaľovací motor, prevodovka,

DEFINÍCIA SIETE TELESA Jednotlivé konštrukčné celky a ich časti – napr. spaľovací motor, prevodovka, rozvodovka, nápravy cestných vozidiel, brzdové systémy, karosérie atď. sú vytvárané zo základných geometrických telies – hranol, kocka, valec, kužeľ, ihlan. . Tieto telesá sa upravujú do požadovaného tvaru aj použitím rôznych rezov, ktorými dosiahneme požadovaný tvar telesa a zabezpečí sa aj funkcia súčiastky v konkrétnom celku. Na niektorých výkresoch je potrebné okrem základného zobrazenia strojových súčiastok v pohľade, reze, prípadne priereze nakresliť aj rozvinutý tvar daného telesa Sieť - je povrch konkrétneho telesa rozvinutý do roviny Sieť - je tvorená všetkými bočnými stenami telesa /plášťom/ a podstavami telesa --

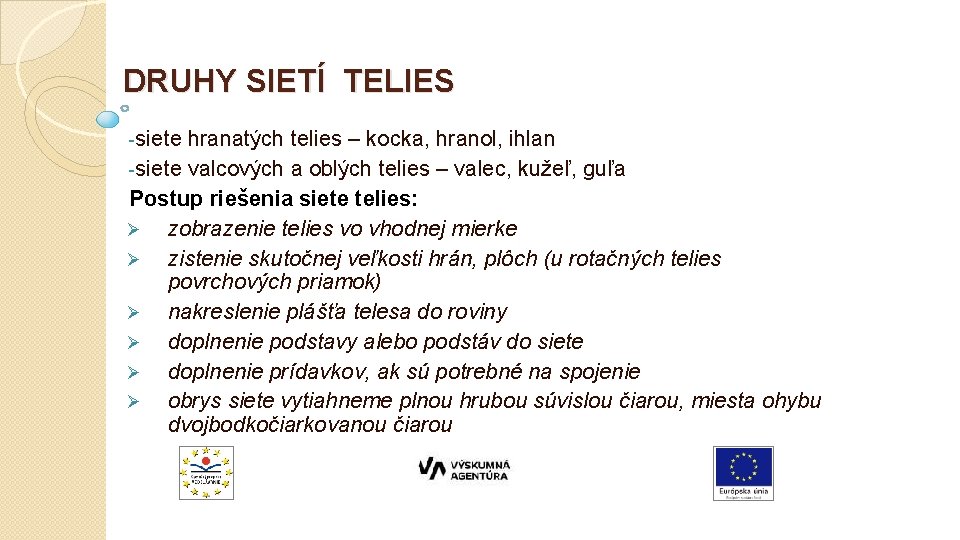

DRUHY SIETÍ TELIES -siete hranatých telies – kocka, hranol, ihlan -siete valcových a oblých

DRUHY SIETÍ TELIES -siete hranatých telies – kocka, hranol, ihlan -siete valcových a oblých telies – valec, kužeľ, guľa Postup riešenia siete telies: Ø zobrazenie telies vo vhodnej mierke Ø zistenie skutočnej veľkosti hrán, plôch (u rotačných telies povrchových priamok) Ø nakreslenie plášťa telesa do roviny Ø doplnenie podstavy alebo podstáv do siete Ø doplnenie prídavkov, ak sú potrebné na spojenie Ø obrys siete vytiahneme plnou hrubou súvislou čiarou, miesta ohybu dvojbodkočiarkovanou čiarou

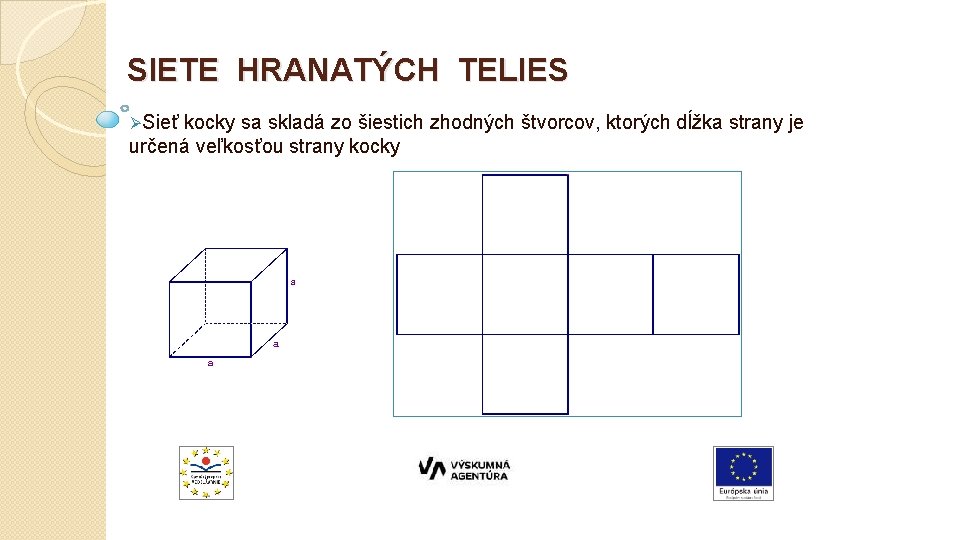

SIETE HRANATÝCH TELIES ØSieť kocky sa skladá zo šiestich zhodných štvorcov, ktorých dĺžka strany

SIETE HRANATÝCH TELIES ØSieť kocky sa skladá zo šiestich zhodných štvorcov, ktorých dĺžka strany je určená veľkosťou strany kocky

ØSieť kvádra sa skladá zo šiestich obdĺžnikov, ktorých rozmery sú určené rozmermi kvádra –

ØSieť kvádra sa skladá zo šiestich obdĺžnikov, ktorých rozmery sú určené rozmermi kvádra – a, b, c c b a

ØSieť pravidelného štvorbokého kvádra sa skladá zo štyroch rovnakých obdĺžnikov, ktorých rozmery sú určené

ØSieť pravidelného štvorbokého kvádra sa skladá zo štyroch rovnakých obdĺžnikov, ktorých rozmery sú určené rozmermi kvádra – a, c a dvoch štvorcových podstáv – a = b Narysujte: 1. sieť kvádra s rozmermi: a = 4 cm, b = 3 cm, c = 5 cm 2. Sieť pravidelného štvorbokého kvádra s rozmermi: a = b = 4 cm, c = 6 cm 3. Sieť kocky s rozmerom: a = 4 cm

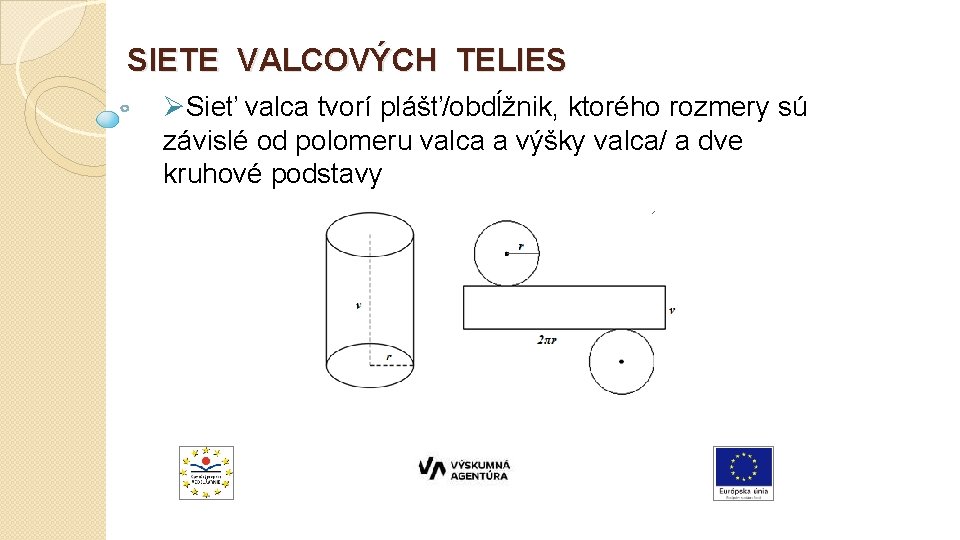

SIETE VALCOVÝCH TELIES ØSieť valca tvorí plášť/obdĺžnik, ktorého rozmery sú závislé od polomeru valca

SIETE VALCOVÝCH TELIES ØSieť valca tvorí plášť/obdĺžnik, ktorého rozmery sú závislé od polomeru valca a výšky valca/ a dve kruhové podstavy

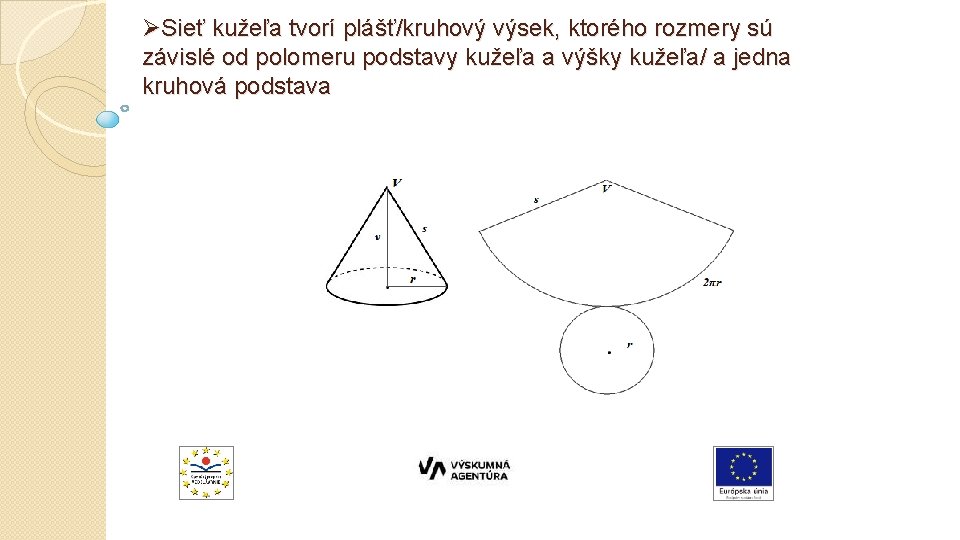

ØSieť kužeľa tvorí plášť/kruhový výsek, ktorého rozmery sú závislé od polomeru podstavy kužeľa a

ØSieť kužeľa tvorí plášť/kruhový výsek, ktorého rozmery sú závislé od polomeru podstavy kužeľa a výšky kužeľa/ a jedna kruhová podstava

REZY TELESAMI Rezová rovina je zadefinovaná: Ø troma bodmi, ktoré neležia na jednej spoločnej

REZY TELESAMI Rezová rovina je zadefinovaná: Ø troma bodmi, ktoré neležia na jednej spoločnej priamke ØPriamkou a bodom, ktorý na nej neleží ØDvoma rôznobežnými priamkami Polohy rezovej roviny môžu byť: ØPozdĺžna poloha ØPriečna poloha ØVšeobecná poloha

Rez kocky: Ak kocku režeme pozdĺžnou, alebo priečnou rovinou – rezom kocky je štvorec

Rez kocky: Ak kocku režeme pozdĺžnou, alebo priečnou rovinou – rezom kocky je štvorec Ak kocku režeme všeobecnou rovinou – rezom je n-uhoľník Rez hranolom: Ak hranol režeme pozdĺžnou, alebo priečnou rovinou – rezom je obdĺžnik Ak hranol režeme všeobecnou rovinou – rezom je n-uhoľník

a Rez valca: Ak režeme valec pozdĺžnou rezovou rovinou, rovnobožnou s pozdĺžnou osou valca

a Rez valca: Ak režeme valec pozdĺžnou rezovou rovinou, rovnobožnou s pozdĺžnou osou valca – rezom je obdĺžnik Ak režeme valec priečnou rezovou rovinou, kolmou na prierezovú plochu – rezom je kruhová plocha Ak režeme valec všeobecnou rezovou rovinou - rezom je elipsa, alebo len jej časť - ak sa pretína s podstavou valca M S´ L N K M 1 K 1 S 1 L 1 N 1 p

Rez kužeľa: ØRezom je kružnica – ak je rezová rovina kolmá na os telesa

Rez kužeľa: ØRezom je kružnica – ak je rezová rovina kolmá na os telesa /obr. B dolu/ ØRezom je elipsa – /obr. B – hore/ ØRezom je parabola - /obr. A/ ØRezom je hyperbola - /obr. C/

KONIEC ĎAKUJEM ZA POZORNOSŤ.

KONIEC ĎAKUJEM ZA POZORNOSŤ.
