Kód ITMS projektu: 26110130667 Stredná priemyselná škola dopravná, Sokolská 911/94, 960 01 Zvolen Vzdelávacia oblasť: Moderné vzdelávanie pre vedomostnú spoločnosť Predmet technické kreslenie Ročník, triedy: 1. ročník Tematický celok: Ložiská Vypracoval: Ing. Lašková Andrea „Moderné vzdelávanie pre vedomostnú spoločnosť/Projekt je spolufinancovaný zo zdrojov EÚ“
Obsah � Zásady kreslenia � Valivé ložiská �Guľkové ložiská �Valčekové ložiská �Súdkové ložiská �Ihlové ložiská �Kuželíkové ložiská �Axiálne ložiská � Kĺzne ložiská
Ložiská zabezpečujú vzájomnú polohu pevných a otáčavých sa súčiastok a prenášajú zaťaženie hriadeľa na ostatné časti stroja. Medzi pohybujúcimi sa plochami hriadeľa a ložiská vzniká trenie. Rozlišujeme ich podľa toho ako sa prenášajú sily, ktoré sú medzi jednotlivými dielcami. Valivé – radiálne - axiálne 2. Kĺzne - radiálne - axiálne 1.
Zásady kreslenia Na výkresoch sa valivé ložiská v závislosti od druhu zobrazovaného ložiska, mierky a účelu kreslia � Zjednodušeným zobrazením t. j. štvoruholníkom a zvislým osovým krížom v jeho strede � Podrobnejším zjednodušeným zobrazením, priestor umiestnenia ložiska sa ohraničí štvorcom alebo obdĺžnikom � Ak sa žiada väčšia prehľadnosť kreslia sa všetky časti ložiska
Zásady kreslenia – podrobné zobrazenie
Zásady kreslenia 1 2 3 1. Podrobné zobrazenie ložiska 2. Podrobné zobrazenie ložiska v smere osi 3. Všeobecné zjednodušené zobrazenie 4. Podrobnejšie zjednodušené zobrazenie 4
Valivé ložiská Skladajú sa spravidla z dvoch krúžkov s integrovanými obežnými dráhami. Medzi nimi sú telesá, ktoré sa odvaľujú po týchto obežných dráhach. Tieto telesá sú v klietke, ktorá zabezpečí aby sa navzájom nedotýkali a boli od seba v stanovenej vzdialenosti. Telesá môžu byť: Guľky, valčeky, ihlové valčeky, kuželíky, súdky.
Valivé ložiská Jednoradové guľkové � vysoké otáčky � Vyžaduje dobrú súosovosť hriadeľa a ložiska
Jednoradové guľkové s kosouhlým stykom Majú veľkú radiálnu únosnosť � Axiálnu len v jednom smere �
Dvojradové guľkové s kosouhlým stykom Zodpovedajú združenej dvojici jednoradových guľkových ložísk s kosouhlým stykom. � Výhoda je menšia celková šírka �
Dvojradové guľkové naklápacie � Sú konštruované s dvoma radmi guliek s guľovou obežnou dráhou vo vonkajšom krúžku, čo dovoľuje určité naklopenie voči vonkajšiemu krúžku okolo stredu ložiska bez toho aby sa narušila funkcia ložiska.
Jednoradové valčekové Prenáša veľké radiálne zaťaženie a veľké otáčky � Prenáša malé axiálne zaťaženie �
Dvojradové valčekové Majú veľkú únosnosť a neprenášajú axiálne zaťaženie � Používajú sa pre svoju veľkú tuhosť na uloženie vretien obrábacích strojov �
Súdkové dvojradové � Možnosť naklápania � Môžu prenášať veľké axiálne aj radiálne zaťaženie v oboch smeroch
Ihlové Nemôžu prenášať axiálne zaťaženie � Majú malú výšku, preto sú vhodné pre uloženia s obmedzeným priestorom v radiálnom smere � Vyrábajú sa bez klietky �

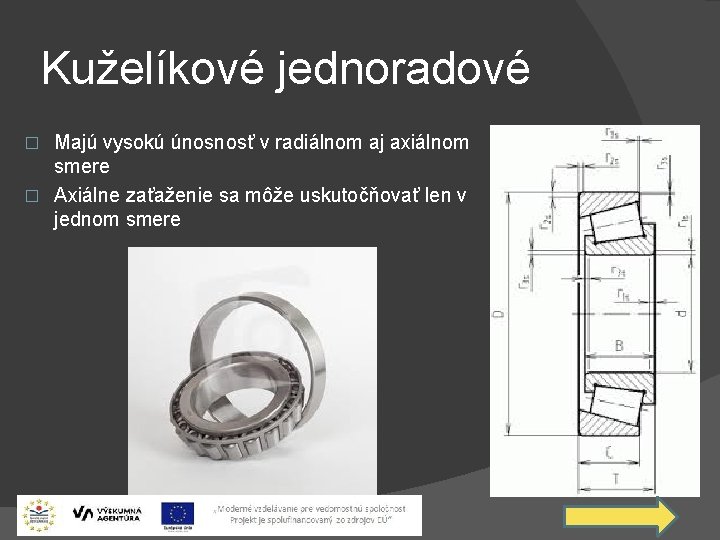

Kuželíkové jednoradové Majú vysokú únosnosť v radiálnom aj axiálnom smere � Axiálne zaťaženie sa môže uskutočňovať len v jednom smere �
Axiálne ložiská � Jednosmerné guľkové skladajú sa z dvoch plochých krúžkov s obežnými dráhami a guliek vedených klietkou � Prenášajú axiálne zaťaženie len v jednom smere �

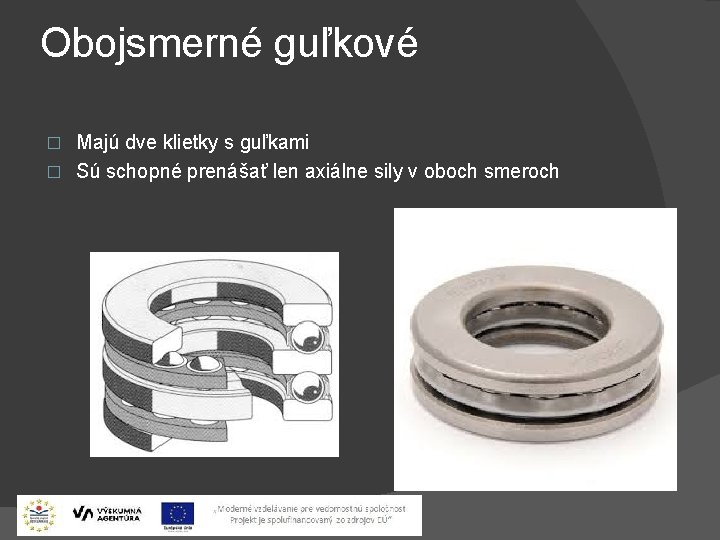

Obojsmerné guľkové Majú dve klietky s guľkami � Sú schopné prenášať len axiálne sily v oboch smeroch �
Súdkové Majú veľký počet nesymetrických súdkov s dobrým primknutím k obežným dráham, preto sú vhodné na zachytávanie veľkého axiálneho zaťaženia aj určitého radiálneho zaťaženia pri relatívne vysokej frekvencii otáčania � Konštrukcia si vyžaduje mazanie olejom �
Kĺzne ložiská Medzi plochami je iba tenká vrstva mazadla, preto je veľmi dôležité zvoliť správny spôsob mazania.
Výhody � � � sú pomerne lacné, najmä pre veľké priemery znesú nárazy a preťaženie ľahko sa montujú, demontujú a opravujú ak pracujú v oblastiach tekutinového trenia, je ich opotrebovanie nulové umožňujú presné uloženie hriadeľa majú tichý a pokojný chod najmä pri vyšších otáčkach.
Nevýhody: pri rozbehu a dobehu väčšie straty trením, menšia únosnosť � väčšia spotreba mazadla � pri nedostatočnom mazaní náchylnosť na zadretie. �
