Kód ITMS projektu: 26110130667 Stredná priemyselná škola dopravná, Sokolská 911/94, 960 01 Zvolen Kreslenie súčiastok Vzdelávacia oblasť: Moderné vzdelávanie pre vedomostnú spoločnosť Predmet technické kreslenie Ročník, triedy: 1. ročník Tematický celok: Kreslenie súčiastok Vypracoval: Ing. Lašková Andrea „Moderné vzdelávanie pre vedomostnú spoločnosť/Projekt je spolufinancovaný zo zdrojov EÚ“

Skrutky Sú najpoužívanejšie spojovacie súčiastky. Tvoria rozoberateľný spoj spolu s maticami a podložkami. Najčastejšie sa vyrábajú z ocele. 2

Druhy skrutiek Podľa hlavy skrutky: 1. Bez hlavy (nastavovacia skrutka) 2. S hlavou a. Nezapustené - So šesťhrannou hlavou - So štvorhrannou hlavou - S valcovou hlavou - So šošovkovitou hlavou - S polguľatou hlavou b. Zapustené 3

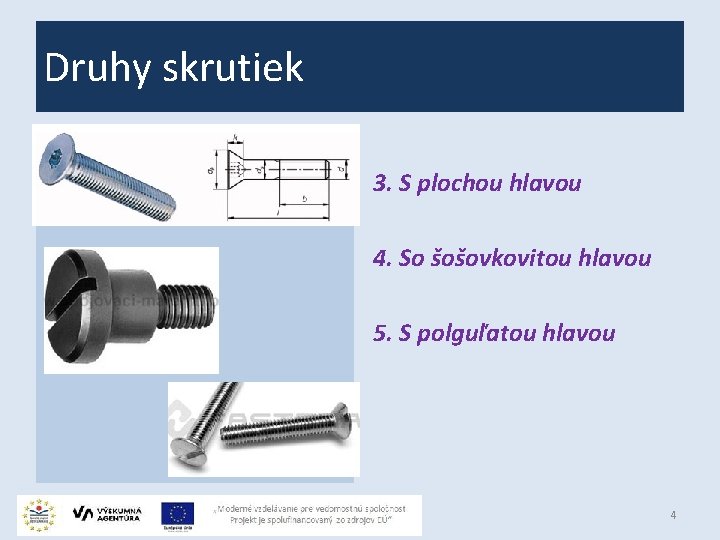

Druhy skrutiek 3. S plochou hlavou 4. So šošovkovitou hlavou 5. S polguľatou hlavou 4

Skrutka so šesťhrannou hlavou Hlava driek 5

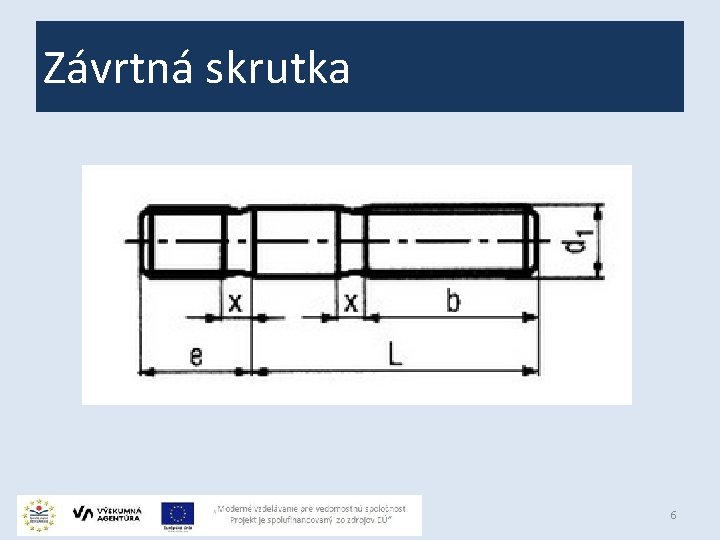

Závrtná skrutka 6

Kreslenie skrutky 1. Veľký priemer závitu sa kreslí plnou hrubou čiarou 2. Malý priemer závitu sa znázorní a. plnou tenkou čiarou, b. v priemete kolmom na pozdĺžnu os skrutky sa znázorní ¾ kružnicou nakreslenou tenkou čiarou 7

Matice 1. Malý priemer závitu sa kreslí plnou hrubou čiarou 2. Veľký priemer závitu sa znázorní plnou tenkou čiarou a to buď: a. ) priamkou b. ) tenkou čiarou nakreslenou 3/4 kružnice 8

Matice - druhy b a c d e f 1. 2. 3. 4. 5. 6. 7. Presná šesťhranná Korunová Uzatvorená Ryhovaná Krídlová Samopoistná Matice zvláštnych tvarov Priraďte k obrázkom správne názvy 9

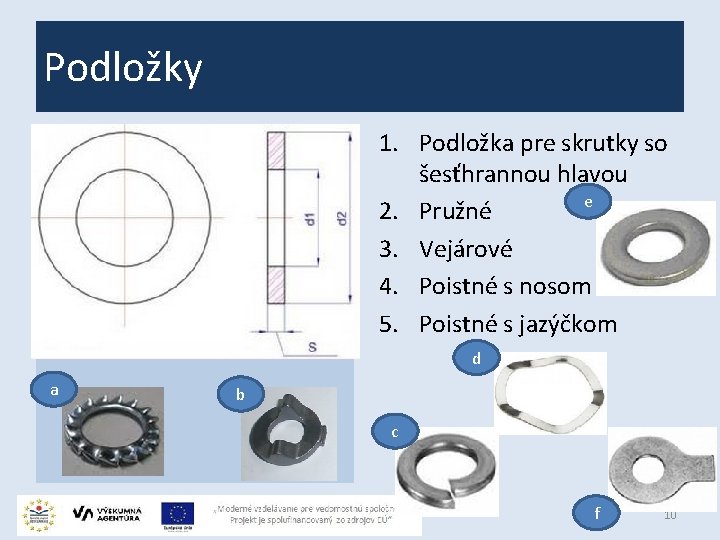

Podložky 1. Podložka pre skrutky so šesťhrannou hlavou e 2. Pružné 3. Vejárové 4. Poistné s nosom 5. Poistné s jazýčkom d a b c f 10

Skrutkový spoj Najčastejšie spojenie materiálov šesťhrannou skrutkou s maticou a podložkou. Skrutka prechádza voľne dierou v súčiastkách. Dôležité je všimnúť si prienik diery po obrys skrutky. 11

Čapy Slúžia na kĺbové alebo otočné spojenie súčiastok. 1. Čap válcový 2. Čap s rôznymi medznými odchýlkami 3. Čap s dierami pre závlačky 4. Čap s hlavou 12

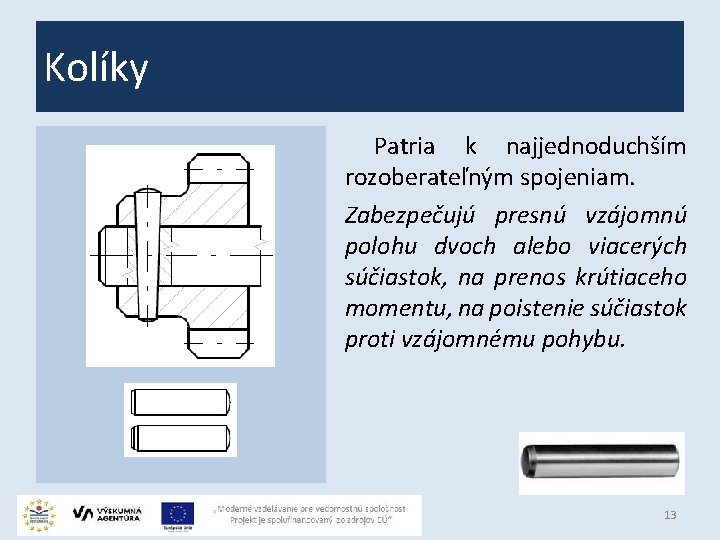

Kolíky Patria k najjednoduchším rozoberateľným spojeniam. Zabezpečujú presnú vzájomnú polohu dvoch alebo viacerých súčiastok, na prenos krútiaceho momentu, na poistenie súčiastok proti vzájomnému pohybu. 13

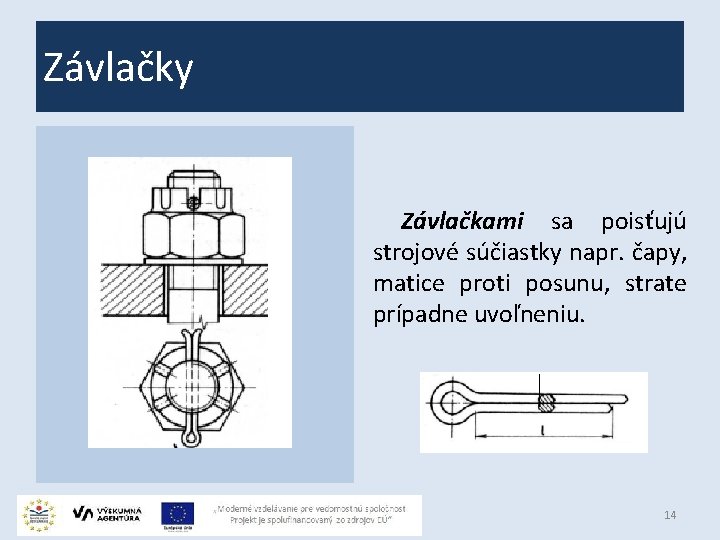

Závlačky Závlačkami sa poisťujú strojové súčiastky napr. čapy, matice proti posunu, strate prípadne uvoľneniu. 14

Poistné krúžky Používajú sa na zamedzenie osového posunu čapu alebo na poistenie axiálnej polohy súčiastok uložených na hriadeli alebo v náboji. Vkladajú sa do žliabkov na hriadeli pomocou špeciálnych klieští. 15 15

Kliny slúžia: 1. na pevné, ľahko rozoberateľné spojenie súčiastok 2. Presne nastavenie krajnej polohy súčiastok 16 16

Perá Podobajú sa na kliny ale nemajú úkos. Vkladajú sa do žliabku, ktorý je na hriadeli a náboji. Umožňujú vzájomný axiálny posuv hriadeľa a náboja. 1. Perá tesné 2. Vodiace 3. Kotúčové 17

Skrutkový spoj - príklad skrutka Mat. 1 Navrhnite vhodnú skrutku, maticu a podložku ak poznáte hrúbku materiálov. Použite strojnícke tabuľky Mat. 2 podložka matica Postup: 1. Určíme vhodnú skrutku 2. Stanovíme dieru 3. Priradíme maticu 4. Priradíme podložku 18

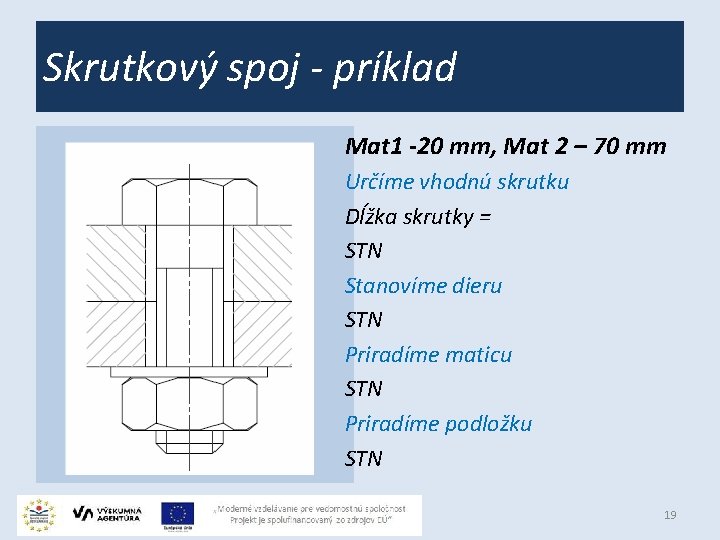

Skrutkový spoj - príklad Mat 1 -20 mm, Mat 2 – 70 mm Určíme vhodnú skrutku Dĺžka skrutky = STN Stanovíme dieru STN Priradíme maticu STN Priradíme podložku STN 19
