http ww 3 ticaret edu trsalsan Medical Instrumentation

http: //ww 3. ticaret. edu. tr/salsan/ Medical Instrumentation Application and Design, 4 th Edition John Wiley and Sons Ltd, Feb 2009, Pages: 713 Basic Concepts of Medical Instrumentation Basic Sensors and Principles Amplifiers and Signal Processing The Origin of Biopotentials Biopotential Electrodes Biopotential Amplifiers Blood Pressure and Sound Measurement of Flow and Volume of Blood Measurements of the Respiratory System Chemical Biosensors Clinical Laboratory Instrumentation Medical Imaging Systems Therapeutic and Prosthetic Devices Electrical Safety http: //www. unc. edu/~finley/BME 422/Webster/FM. pdf Prof. Dr. Sezgin ALSAN Biyomedikal 1

KL-720 - Biyomedikal Ölçüm Sistemi Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 2

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 3

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 4

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 5

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 6

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 7

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 8

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 9

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 10

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 11

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 12

100 A Log scale Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 13

4 Kasım 2011 Ödevler: • Bioelektrik empedans tanımı, ölçmeleri, dijital terazide vücudun yağ, su değerlerinin belirlenmesi 1. Thermocouples http: //www. omega. com http: //zone. ni. com/devzone/cda/tut/p/id/12334 2. Thermistor 3. Resistance Temperature Detector 4. Infrared Thermometers 5. Pressure Transducers 28 Ekim 2011 6. Load Cells 7. Strain Gage http: //zone. ni. com/devzone/cda/tut/p/id/3642 8. Flowmeters 9. p. H Measurement 10. Level Measurement Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 14

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 15

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 16

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 17

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 18

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 19

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 20

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 21

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 22

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 23

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 24

http: //www. skillstat. com/ECG_Sim_demo. html Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 25

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 26

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 27

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 28

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 29

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 30

o cardiac cycle n n n Systole Diastole pressure volume flow 31 Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon

http: //hyperphysics. phyastr. gsu. edu/hbase/biology/ecg. html#c 2 http: //hyperphysics. phyastr. gsu. edu/hbase/biology/hear telec. html#c 1 Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 32

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 33

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 34

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 35

• Elektrik akımı ve geriliminin insan için zararlı, öldürücü olma değerlerini, frekans özelliklerini de göz önüne alarak anlatın. (%20) • Duyarlık elemanlarımızın cevaplarının zaman göre çıkışlarının: (giriş çıkış arasındaki gecikme var/yok, gecikmenin türü) • zero-order (%5) • firs-order (%5) • second-order (%5) olma özelliklerini anlatın. • EKG işaretlerinin algılanmasını, elde edilen işaretin genlik ve frekans özelliklerini, şeklini ve anlamlarını anlatın. (%20) • Kan basıncını (mekanik-analog) ölçme yöntemini (ölçülen değerlerin anlamlarını belirterek) anlatın. (%15) • Bioelektrik empedans tanımı, ölçmeleri, dijital terazide vücudun yağ, su değerlerinin belirlenmesi anlatın. (%20) • Sadece üst tarafından erişilebilen 10 m derinlikte bir havuzunun içindeki suyun seviyesiini en güvenli şekilde ölçmek, ve display etmek için gerekli farklı iki sistemi tasarlayı, çizin, anlatın. Öneri-1(%5), Öneri-2(%5), Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 36

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 37

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 38

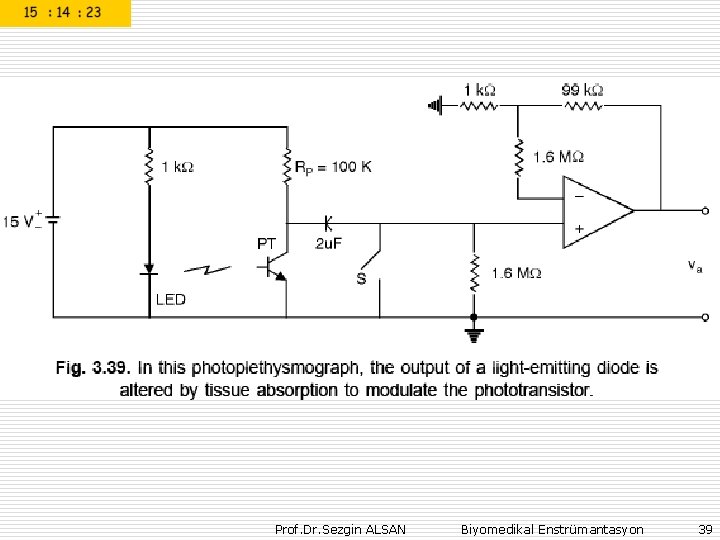

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 39

Miniature Wireless Pulse Oximeter http: //www. judylab. org/doku. php? id=r esearch: wireless_biosignal_telemetry http: //contecmedical. en. made-in. CMS-P PC Based Pulse Oximeter china. com/offer/ab. HEQvn. Yztp. J/Sell. CMS-P-PC-Based-Pulse-Oximeter-with -Free-SW. html Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 40

http: //www. ti. com/lit/an/slaa 274 b. pdf Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 41

Pulse oximetry The probe contains two high intensity, monochromatic, light- emitting diodes, one emitting red light (660 nm) and the second infrared (940 nm) on one side and a photodetector on the other to measure the amount of light transmitted through the finger. Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 42

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 43

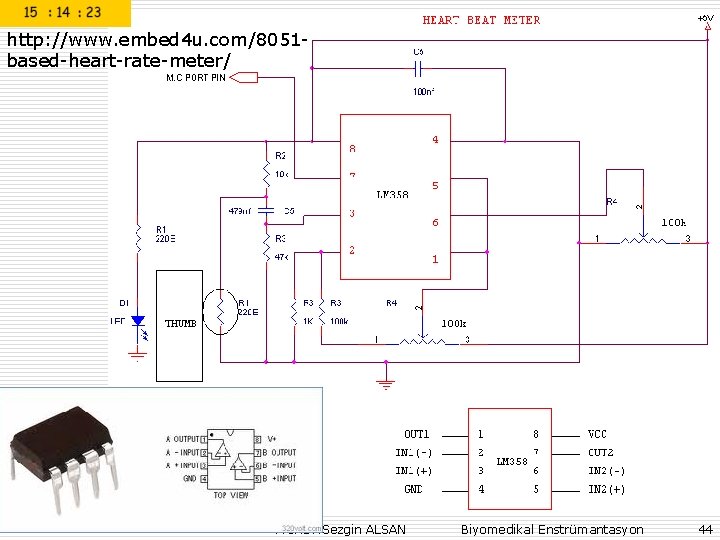

http: //www. embed 4 u. com/8051 based-heart-rate-meter/ Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 44

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 45

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 46

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 47

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 48

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 49

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 50

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 51

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 52

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 53

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 54

http: //nutrition. uvm. edu/bodycomp/uw w/lung-vol. html Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 55

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 56

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 57

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 58

Ödevler: • Bioelektrik empedans tanımı, ölçmeleri, dijital terazide vücudun yağ, su değerlerinin belirlenmesi 1. Thermocouples http: //www. omega. com http: //zone. ni. com/devzone/cda/tut/p/id/12334 2. Thermistor 3. Resistance Temperature Detector 4. Infrared Thermometers 5. Pressure Transducers 6. Load Cells 7. Strain Gage http: //zone. ni. com/devzone/cda/tut/p/id/3642 8. Flowmeters 9. p. H Measurement 10. Level Measurement Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 59

ANALOG FREQUENCY MEASUREMENTS Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 60

This audio frequency meter uses 555 IC as a monostable multivibrator (one-shoot trigger). A monostable multivibrator can act as a frequency-to-voltage converter because it produce a fixed pulse width, with the repetition rate/density is proportional to the triggering input frequency. Here is the circuit’s schematic diagram: For resistor R 1, because it set the measurement range, it’s better to use a rotary switch to select different values for different ranges. For the ampere meter, you can use both analog or digital ampere meter. A cheap dual-slope ADC digital meter is suitable because its averaging characteristic, but a fast digital multimeter can also be used although it may show some uncertainty because of their fast sampling. Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 61

This 1 -k. Hz linear-scale analog frequency meter circuit uses the 555 as a pulse counter http: //www. electronicecircuits. com/electronic-circuits/analog-frequency-meter-circuit/ Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 62

http: //www. brighthub. com/engineering/electrical/articles/66194. aspx Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 63

DEFIBRILLATORS For this example, the discharge is underdamped (biphasic, also referred to as a Gurvich waveform) when the patient resistance is less than about 56Ω because Rpatient+Rinductor=56Ω+10Ω=66Ω<Rcritical=67Ω In this case, the waveform is underdamped and produces a biphasic (oscillating) waveform. If the patient impedance is higher than 67Ω, the waveform is overdamped (monophasic, also referred to as an Edmark waveform). In this case the inductor slows the rate of rise of the discharge current, reduces the maximum voltage applied to the patient, and shapes the waveform to produce a damped sinusoidal waveform. The current delivered to the patient gradually rises to a rounded peak and drops back to zero. The discharge current pulse duration is about 2. 5 L 1/C 1, about 2. 5 to 3. 5 ms for most defibrillators. DESIGN AND DEVELOPMENT OF MEDICAL ELECTRONIC INSTRUMENTATION Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 64

Figure 8. 32 Schematic diagram of a damped sinusoidal waveform defibrillator capable of delivering energies of up to 320 J into a 50 -Ω patient load through a 5 -ms Edmark (monophasic) waveform. Charge pushbutton SW 2 energizes high-voltage transformer T 1. C 1 is charged through the high-voltage rectifier network D 1–D 4 and R 1. Meter M 1 is calibrated to yield an estimate of energy (in joules) delivered to the patient, assuming a load impedance of 50Ω. Defibrillation energy is delivered to the patient by simultaneously pressing on pushbuttons SW 3 and SW 4, which energize relay K 1, which is used to transfer the defibrillation charge from capacitor C 1 to the patient via pulse shaping inductor L 1. R 4 and R 5 discharge C 1 if the defibrillation buttons are depressed without a suitable load across the paddle electrodes or the Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 65

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 66

Energy limits A. C. defibrillator 0. 25 sec × 230 volts × (I Amps) = 450 watts-sec. Required required I = 7. 5 Amps. But preferable 0. 01 sec. Pulses. Then I = 450/(230 × 0. 01) = 175 A. This is too much to be supplied by household mains. Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 67

DC Defibrillation (Fig. 12. 10 b) 1. Safety housings for electrodes–capacitor discharges only when the electrodes are making firm contact with the heart or chest wall. 2. Two set of electrodes - not interchangeable sockets 1. Internal 50– 72 J (5– 3 k. V) 3. Meter indicates Joules 1. External 400 J (7 k. V). 4. Charging time constant of 4 seconds 1. 0. 25 M Ω × 16 μF 2. (charging resistor) Takes about 16 secs. to charge to 4 k. V. Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 68

MEDICAL INSTRUMENTATION Application and Design FOURTH EDITION John G. Webster, Editor CAPACITIVE-DISCHARGE DC DEFIBRILLATORS A short high-amplitude defibrillation pulse can be obtained by using the capacitive-discharge circuit shown in Figure 13. 10. In this case, a halfwave rectifier driven by a step-up transformer is used to charge the capacitor C. A good rule of thumb is to keep charging time under 10 s. Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 69

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 70

When external electrodes are used, energies as high as 400 J may be required. The energy stored in the capacitor is given by the wellknown equation Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 71

Fast charging — less than 3 seconds to 150 J and less than 5 seconds to 270 J http: //www. nihonkohden. com/produc ts/type/emergency/tec 7700. html Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 72

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 73

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 74

Principles of Bioelectrical Impedance Analysis http: //nutrition. uvm. edu/bodycomp/bia-toc. html Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 75

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 76

A method which involves the measurement of bioelectrical resistive impedance (R) for the estimation of human body composition is described. This method is based upon the principle that the electrical conductivity of the fat-free tissue mass (FFM) is far greater than that of fat. Using an electrical impedance plethysmograph with a four electrode arrangement that introduces a painless signal (800 A at 50 k. Hz) into the body. FFM was assessed by hydrodensitometry and ranged from 44. 6 -98. 1 kg. Total body water (TBW) determined by D 2 O dilution and total body potassium (TBK) from whole body counting were 50. 6 ± 10. 3 L and 167. 5 ± 38. 1 g, respectively. . http: //www. ajcn. org/content/41/4/810. full. pdf Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 77

http: //www. ajcn. org/con tent/41/4/810. full. pdf Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 78

http: //curezone. com/upload/pdf/Complex_Bioelectric _Imped. pdf Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 79

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 80

Uroflowmetry wireless http: //www. digitimer. com/urodynamics/ urodynamics. htm The SEDIA F 1 Flowmeter provides you with a convenient, cost effective and easy to use solution for portable uroflowmetry. Communication between the flow meter and your computer is via Bluetooth connection. The SEDIA software is easily installed on your Windows PC, allowing you to print reports from your own printer. Tepe idrar akım hızı erkeklerde 20 ml/sn, kadınlarda ise 25 ml/sn üstünde normal oalrak kabul edilir Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 81

http: //www. icenta. co. uk/Product/Mini-Flow-Sensor-Signet-2507 http: //www. nidhimeditech. com /flow 814 -graph-zoom. html Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 82

Turbine Flowmeters for Liquid Measurement http: //www. spiraxsarco. com/resources/steam-engineeringtutorials/flowmetering/types-of-steam-flowmeter. asp Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 83

Peak-Flow Metre (Nefes ölçüm testi) Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 84

Peak-Flow Metre (Nefes ölçüm testi) Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 85

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 86

Breath Alcohol Tester http: //www. madehow. com/Volume-7/Breath-Alcohol-Tester. html http: //www. tradeage. com/sale/digital-breath-alcohol-tester-withflashlight-keychain-ce 277777 Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 87

Alcohol Tester Sensor MQ 303 A is semiconductor sensor is for Alcohol detection, Model No. MQ 303 A Sensor Type Semiconductor Standard Encapsulation Metal Detection Gas Alcohol Concentration 20 -1000 ppm Alcohol Standard Circuit Conditions Character Condition Heater Voltage VH 0. 9 V ± 0. 1 V AC or DC Loop Voltage Vc ≤ 6 V DC Load Resistance RL Adjustable Heater Resistance RH 4. 5 W ± 0. 5 W(Room Tem. ) Heater Current IH 120± 20 m. A Heater Power PH ≤ 140 m. W Sensor Consumption PS ≤ 10 m. W Sensing Resistance Rs 4 KΩ-400 KΩ(in air) Sensitivity S Rs(in air)/Rs(125 ppm Alcohol)≥ 3 Slope α 0. 50 ± 0. 15(R 300 ppm/R 100 ppm Alcohol) http: //www. elektrovadi. com/dosya/datas heets/ITEAD/MQ 303 A. pdf Tem. Humidity 20°C± 2°C; 65%± 5%RH Standard test circuit Vc: 3. 0 V± 0. 1 V DC; VH: 0. 9 V± 0. 1 V DC Preheat time Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon Over 48 hours 88

Digital Blood Pressure Meter http: //www. freescale. com/files/senso rs/doc/app_note/AN 1571. pdf Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 89

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 90

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 91

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 92

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 93

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş

Prof. Dr. Sezgin ALSAN Biyomedikal Müh. Giriş

BİRİMİ TERİM ESKİ DÖNÜŞÜM YENİ Curie (Ci) ; 3. 7 x 1010 parçalanma / 1 saniye Becquerel (Bq); 1 parçalanma/1 saniye 1 Ci=3. 7 x 1010 Bq 1 Ci=37 GBq Röntgen (R) ; normal hava şartlarında (00 C ve 760 mm Hg basıncı) havanın 1 kg’ında 2. 58 x 10 -4 Coulomb’luk elektrik yükü değerinde (+) ve (-) iyonlar oluşturan X veya radyasyonu miktarıdır. Coulomb / kilogram (C/kg) ; normal hava şartlarında havanın 1 kg’ında 1 Coulomb’luk elektrik yükü değerinde (+) ve (-) iyonlar oluşturan X veya radyasyonu miktarıdır. 1 C/kg=3876 R 1 R=2. 58 x 10 -4 C/kg radiation oz (rad); ışınlanan maddenin 1 kg’ında 10 -2 Joule’lük SOĞURULMUŞ enerji soğurulması meydana getiren herhangi bir radyasyon miktarıdır. DOZ Gray (Gy) ; ışınlanan maddenin 1 kg’ında 1 Joule’lük enerji soğurulması meydana getiren herhangi bir radyasyon miktarıdır. 1 Gy=100 rad 1 rad=0. 01 Gy Sievert (Sv) ; 1 Gy’lik X ve ışını ile aynı biyolojik etkiyi meydana getiren herhangi bir radyasyon miktarıdır. Sv= (Gy)x(WR)* 1 Sv=100 rem 1 rem=0. 01 Sv AKTİVİTE IŞINLANMA DOZU röntgen equivalent man (); 1 DOZ EŞDEĞERİ Röntgenlik X veya ışını ile aynı biyolojik etkiyi oluşturan herhangi bir radyasyon miktarıdır. rem=(rad)x(WR)* 96/29 Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon

Normal background radiation varies from place to place but delivers a dose equivalent in the vicinity of 2. 4 m. Sv/year, or about 0. 3 µSv/h. The international limit for radiation exposure for nuclear workers is 20 m. Sv per year, averaged over five years, with a limit of 50 m. Sv in any one year, however for workers performing emergency services EPA guidance on dose limits is 100 m. Sv when "protecting valuable property" and 250 m. Sv when the activity is "life saving or protection of large populations. A 250 m. Sv dose is estimated to increase one's lifetime risk of developing fatal cancer from about 20% to about 21%, and chronic exposure of 100 m. Sv per year is the "lowest level at which any increase in cancer is clearly evident, " according to the International Commission on Radiological Protection. Symptoms of radiation poisoning typically emerge with a 1000 m. Sv total dose over a day. Prof. Dr. Sezgin ALSAN Nuclear Instrumentation

Bazı radyolojik tetkikler sonucu, ülke seviyelerine ve yapılan tetkiklere göre, hastaların maruz kaldığı etkin dozlar. TETKİKLER HER BİR TETKİKTE MARUZ KALINAN ETKİN DOZ (m. Sv) Seviye 1* Seviye 2** Seviye 3 -4*** Dünya Göğüs Radyografisi 0. 14 0. 20 0. 14 Göğüs Fotofloroskopisi 0. 65 1. 1 0. 06 0. 1 0. 06 Bel 1. 8 2 1. 8 Göğüs 1. 4 1. 5 1. 4 Boyun 0. 27 0. 3 0. 27 0. 83 1 0. 83 Kafa 0. 15 0. 1 Karın 0. 5 0. 6 1 0. 55 Üst sindirim sistemi 3. 6 4 4 3. 7 Alt sindirim sistemi 6. 4 Safra kesesi grafisi 2 2 Üriner sistem grafisi 3. 7 3. 9 4 3. 7 Mamografi 0. 5 Bilgisayarlı Tomografi 8. 8 5 5 8. 6 Anjiyografi 12 12 Cerrahi işlemler 20 20 0. 02 0. 1 0. 03 Göğüs Floroskopisi Kol, bacak ve eklemler Omurga Kalça ve Kalça eklemi Diş Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 99

Computed tomography (CT) scanning, also called computerized axial tomography (CAT) scanning, is a medical imaging procedure that uses x-rays to show cross-sectional images of the body. A CT imaging system produces cross-sectional images or "slices" of areas of the body, like the slices in a loaf of bread. These cross-sectional images are used for a variety of diagnostic and therapeutic purposes. How a CT system works: 1. A motorized table moves the patient through a circular opening in the CT imaging system. 2. A motorized table moves the patient through a circular opening in the CT imaging system. 3. While the patient is inside the opening of the CT imaging system, an x-ray source and detector within the housing rotate around the patient. A single rotation takes about 1 second. The x-ray source produces a narrow, fan-shaped beam of x-rays that passes through a section of the patient's body. 4. A detector opposite from the x-ray source records the xrays passing through the patient's body as a "snapshot" image. Many different "snapshots" (at many angles through the patient) are collected during one complete rotation. 5. For each rotation of the x-ray source and detector, the image data are sent to a computer to reconstruct all of the individual "snapshots" into one or multiple cross-sectional images (slices) of the internal organs and tissues. Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 101

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 102

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 103

Prof. Dr. Sezgin ALSAN Biyomedikal Enstrümantasyon 104
