FORMATION NITROX 1 INTRODUCTION PCL 2004 FORMATION NITROX

FORMATION NITROX 1) INTRODUCTION PCL 2004

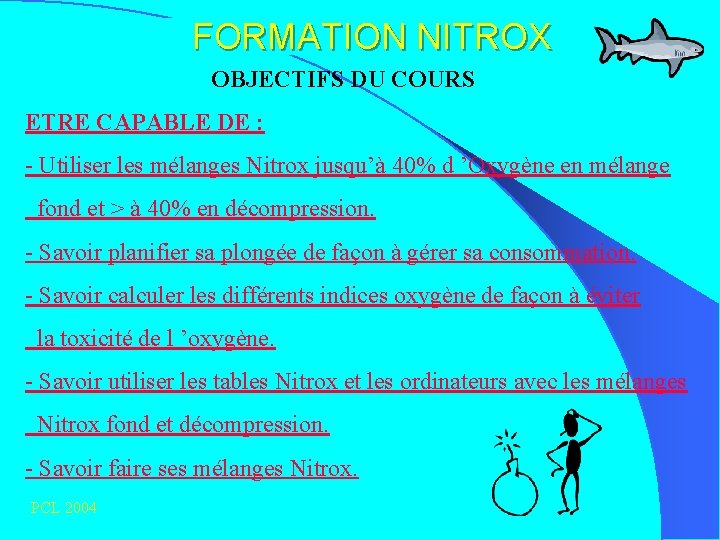

FORMATION NITROX OBJECTIFS DU COURS ETRE CAPABLE DE : - Utiliser les mélanges Nitrox jusqu’à 40% d ’Oxygène en mélange fond et > à 40% en décompression. - Savoir planifier sa plongée de façon à gérer sa consommation. - Savoir calculer les différents indices oxygène de façon à éviter la toxicité de l ’oxygène. - Savoir utiliser les tables Nitrox et les ordinateurs avec les mélanges Nitrox fond et décompression. - Savoir faire ses mélanges Nitrox. PCL 2004

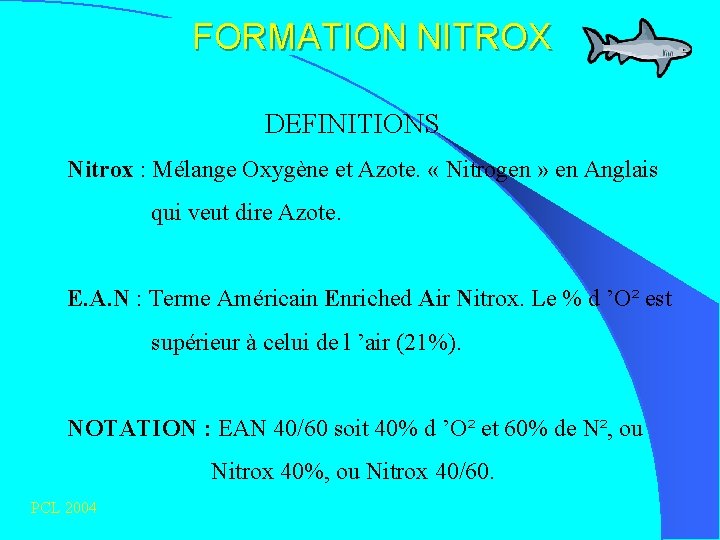

FORMATION NITROX DEFINITIONS Nitrox : Mélange Oxygène et Azote. « Nitrogen » en Anglais qui veut dire Azote. E. A. N : Terme Américain Enriched Air Nitrox. Le % d ’O² est supérieur à celui de l ’air (21%). NOTATION : EAN 40/60 soit 40% d ’O² et 60% de N², ou Nitrox 40%, ou Nitrox 40/60. PCL 2004

FORMATION NITROX AVANTAGES ET INCONVENIANTS 1) AVANTAGES: - Sécurité accrue : Respire moins de N² qu’à l’air, donc charge des tissus moindre. Durée des paliers Nitrox = identique à ceux à l ’air. - Réduction des temps de décompression, plus de temps au fond - Diminution de sa consommation. - Moins de fatigue. - Permet, en gaz de décompression, de minimiser le nombre de bulles circulantes pendant et après car PP de O² élevée. PCL 2004

FORMATION NITROX AVANTAGES ET INCONVENIANTS 1) INCONVENIANTS: - Risques supplémentaires : liés à l ’O²(Hyperoxie). - Procédures plus strictes : Planification des plongées, respect des profondeurs, quand plan établi, il faut le respecter. - Configuration plus lourde en décompression. Utilisation du « Pony » ou et comment l ’accrocher. - Plongée plus cher : Gonflage, matériel spécifique pour mélange > à 40% O², blocs et détendeurs. - Ne supprime pas les risques d’Accident de Décompression PCL 2004

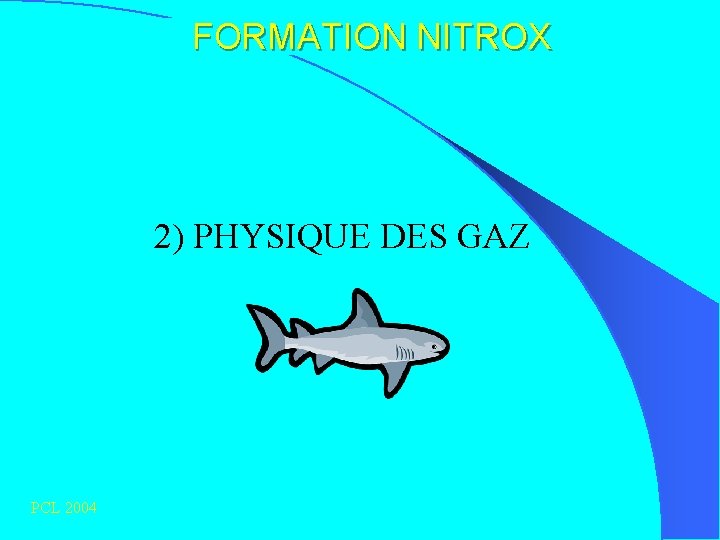

FORMATION NITROX 2) PHYSIQUE DES GAZ PCL 2004

FORMATION NITROX PHYSIQUE DES GAZ 1) Loi de Mariotte : P 1 X V 1 = P 2 X V 2 2) Loi de Charles : P 1/T 1 = P 2/T 2 V 1/T 1 = V 2/T 2 ou P = Pression abs du gaz : V = Volume du gaz : T = température du gaz en Kelvin: K = ( 273 + °C) 3) Loi des gaz parfaits : (P 1 X V 1)/T 1 = (P 2 X V 2)/T 2 PCL 2004

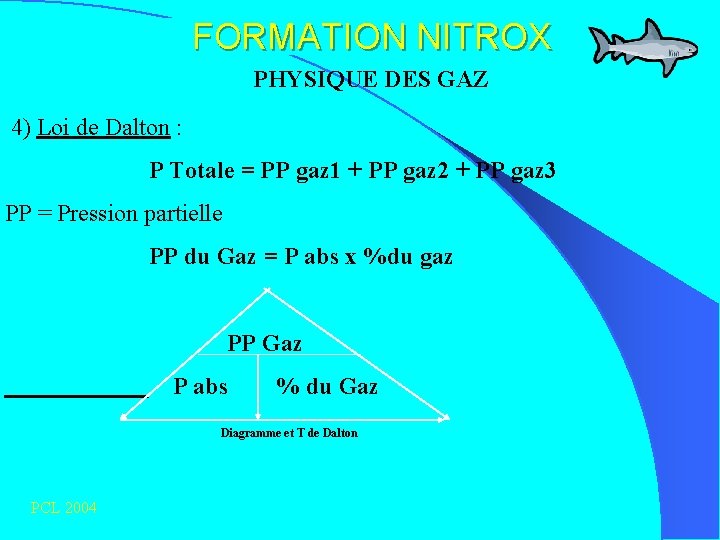

FORMATION NITROX PHYSIQUE DES GAZ 4) Loi de Dalton : P Totale = PP gaz 1 + PP gaz 2 + PP gaz 3 PP = Pression partielle PP du Gaz = P abs x %du gaz PP Gaz P abs % du Gaz Diagramme et T de Dalton PCL 2004

FORMATION NITROX PHYSIQUE DES GAZ 5) Loi de Henry : Définit la solubilité des gaz qui dépend de la nature du liquide et de la température. Tension gaz dissous = Pression gaz sur liquide 6) Diffusion des gaz : Coefficient de Diffusion Correspond à la progression des molécules de gaz à travers un milieu. Phénomène dynamique qui évalue la quantité de gaz présente à un instant T dans un volume déterminé du milieu de diffusion. Plus le gradient est élevé plus la diffusion est rapide PCL 2004

FORMATION NITROX RELATION PP O² ET PROFONDEUR PCL 2004

FORMATION NITROX 3) LES PROCEDURES PCL 2004

FORMATION NITROX Paul BERT Limites Exposition O² Lorrain SMITH UPTD % Exposition (%SNC) OTU PCL 2004

FORMATION NITROX LIMITES SUR LES PP D ’O² 1. 60 Bars : Valeur maximale pour la plongée technique et en décompression. 1. 40 Bars : Valeur recommandée en cas de froid et travail intense 1. 50 Bars : Valeur maximale en mélange fond pour plongée technique PCL 2004

FORMATION NITROX LIMITES SUR LA DUREE D ’EXPOSITION Selon la NOAA (National Oceanographic and Atmospheric Administration), il faut aussi tenir compte de la durée d ’exposition dans le risque neurologique. Ainsi pour 1. 6 bars de PP d. O² inspirée, la durée limite est de 45 minutes. A des PP moindres, la durée augmente. PCL 2004

FORMATION NITROX TEMPS EXPOSITION MAXIMALE EN FONCTIONDES PPO² PCL 2004 TABLE NOAA

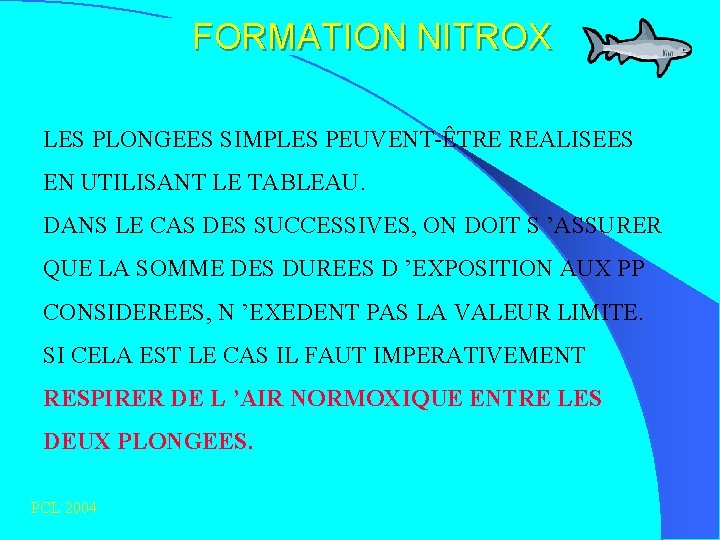

FORMATION NITROX LES PLONGEES SIMPLES PEUVENT-ÊTRE REALISEES EN UTILISANT LE TABLEAU. DANS LE CAS DES SUCCESSIVES, ON DOIT S ’ASSURER QUE LA SOMME DES DUREES D ’EXPOSITION AUX PP CONSIDEREES, N ’EXEDENT PAS LA VALEUR LIMITE. SI CELA EST LE CAS IL FAUT IMPERATIVEMENT RESPIRER DE L ’AIR NORMOXIQUE ENTRE LES DEUX PLONGEES. PCL 2004

FORMATION NITROX DETERMINATION DU % EXPOSITION - % SNC DEUX CAS PEUVENT SE PRODUIRENT AU COURS D ’UNE PLONGEE : - PPO² RESTENT CONSTANTES CAR MAINTIEN D ’ UN MÊME NIVEAU IMMERSION. - PPO² VARIENT, PROFONDEURS DIFERENTES, DECOMPRESSION AVEC O² PUR OU EN MELANGE > 40%. IL FAUT PRENDRE EN COMPTE LA TOXICITE CUMULE PCL 2004

FORMATION NITROX ON FAIT ALORS APPEL AU CONCEPT DU %DE COMPTEUR SNC (Système Nerveux Central). OU HORLOGE OXYGENE OU CNS CLOCK PRINCIPE : Le plongeur calcule le % de son compteur SNC à chaque profondeur et aux paliers de décompression. La somme de ces pourcentages exprime la toxicité totale de l ’O² pour une plongée donnée. Au départ le plongeur a 0 quand il commence à respirer de l ’O² à une PP O² élevée et marque 100% quand le plongeur atteint la durée maximum admissible dans la table NOAA. PCL 2004

FORMATION NITROX % COMPTEUR SNC = K X TEMPS EXPOSITION EN MIN K est une constante % SNC ACCUMULES EN MINUTES EN FONCTION DE LA PPO² INSPIREE PCL 2004 Si la valeur n ’est pas dans la table, prendre celle la plus pénalisante

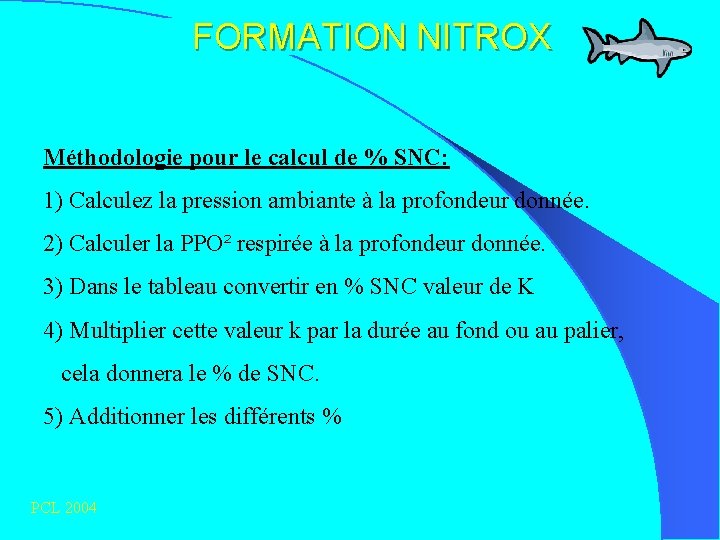

FORMATION NITROX Méthodologie pour le calcul de % SNC: 1) Calculez la pression ambiante à la profondeur donnée. 2) Calculer la PPO² respirée à la profondeur donnée. 3) Dans le tableau convertir en % SNC valeur de K 4) Multiplier cette valeur k par la durée au fond ou au palier, cela donnera le % de SNC. 5) Additionner les différents % PCL 2004

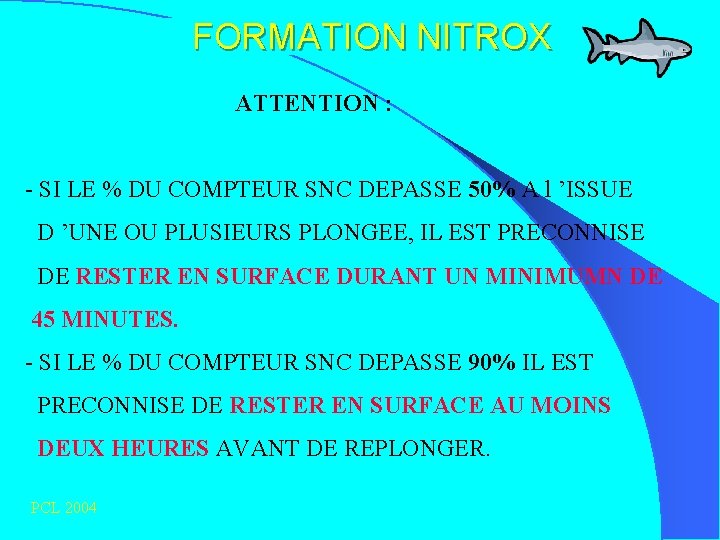

FORMATION NITROX ATTENTION : - SI LE % DU COMPTEUR SNC DEPASSE 50% A l ’ISSUE D ’UNE OU PLUSIEURS PLONGEE, IL EST PRECONNISE DE RESTER EN SURFACE DURANT UN MINIMUMN DE 45 MINUTES. - SI LE % DU COMPTEUR SNC DEPASSE 90% IL EST PRECONNISE DE RESTER EN SURFACE AU MOINS DEUX HEURES AVANT DE REPLONGER. PCL 2004

Exemple : FORMATION NITROX Plongée de 30 minutes à 30 mètres avec Nitrox 32%. Palier de 5 minutes à 4. 5 mètres avec un Nitrox à 50%. Valeur du % SNC en fin de plongée? Fond : A 30 mètres pression : 4 bars A 30 mètres PPO² Nitrox 32% : 4 bars x 0. 32 = 1. 28 bars Tableau : Pas 1. 28 bars, prendre 1. 30 Bars On lit K = 0. 55 Le % compteur est donc de : 0. 55 x 30 minutes soit : 16. 5% Paliers : 4. 5 mètres pression : 1. 45 bars PPO² Nitrox 50% : 1. 45 x 0. 50 = 0. 72 bars Tableau : Pas 0. 72 on prend 0. 80 : K = 0. 22 Le % compteur SNC est donc de 0. 22 x 5 minutes : 1. 1% % total en sortie est de : 16. 5% + 1. 1% soit 17. 6% DONC LOIN DE LA PCL 2004 ZONE DANGEREUSE

FORMATION NITROX CALCUL DES UPTD (Unit of Pulmonary Toxic Dose) : LA TOXICITE PULMONAIRE EST CUMULATIVE ET DEPEND DE LA DUREE ET DE LA PRESSION PARTIELLE, ON PEUT DEFINIR POUR UN PROFIL DE PLONGEE, UNE DOSE TOXIQUE ET UNE LIMITE ACCEPTABLE. 1 UPTD = Exposition 1 bar d ’O² respiré pendant 1 minute NOMBRE UPTD = K x Temps d ’exposition en minute ou K est un coefficient PCL 2004

FORMATION NITROX TABLEAU DES UPTD PAR MINUTES SUIVANT LA PP O² PCL 2004 En dessous d ’une Ppo² de 0. 5 Bars il n ’y a pas de dose toxique pulmonaire cumulée en terme d ’UPDT

FORMATION NITROX EN PLONGEE SPROTIVE UNE EXPOSITION JOURNALIERE de 600 UPTD CONSTITUE UN MAXIMUM QU ’IL NE FAUT PAS DEPASSER (en cas de traitement la dose va jusqu’à 1440 UPTD) Ex : Plongée de 60 minutes à 38 m avec Nitrox 32%? A 38 m PA : 4. 8 bars et la PPO² est de : 4. 8 x 0. 32 soit 1. 54 bar Dans la table K on prend 1. 55 bars soit 1. 85. Dose UPTD = 1. 85 x 60 min = 111 UPDT Idem avec air : 4. 8 bars x 0. 21 = 1. 01 bars soit table 1. 08 k Dose UPDT = 1. 08 x 60 = 65 UPDT La plongée Nitrox, comme à l ’air n’expose pas à ce risque PCL 2004

FORMATION NITROX SYSTEME DES OTU ( Oxygen Toxic Unit) Une OTU est exactement une UPDT, mais on peut cumuler les doses d ’OTU plongées après plongées. Le tableau ci-dessous donne les seuils maximum permis PCL 2004

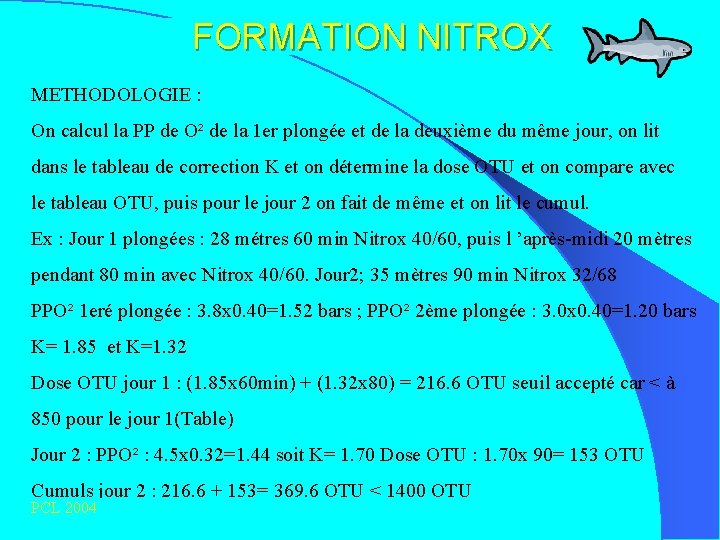

FORMATION NITROX METHODOLOGIE : On calcul la PP de O² de la 1 er plongée et de la deuxième du même jour, on lit dans le tableau de correction K et on détermine la dose OTU et on compare avec le tableau OTU, puis pour le jour 2 on fait de même et on lit le cumul. Ex : Jour 1 plongées : 28 métres 60 min Nitrox 40/60, puis l ’après-midi 20 mètres pendant 80 min avec Nitrox 40/60. Jour 2; 35 mètres 90 min Nitrox 32/68 PPO² 1 eré plongée : 3. 8 x 0. 40=1. 52 bars ; PPO² 2ème plongée : 3. 0 x 0. 40=1. 20 bars K= 1. 85 et K=1. 32 Dose OTU jour 1 : (1. 85 x 60 min) + (1. 32 x 80) = 216. 6 OTU seuil accepté car < à 850 pour le jour 1(Table) Jour 2 : PPO² : 4. 5 x 0. 32=1. 44 soit K= 1. 70 Dose OTU : 1. 70 x 90= 153 OTU Cumuls jour 2 : 216. 6 + 153= 369. 6 OTU < 1400 OTU PCL 2004

FORMATION NITROX 4) DECOMPRESSION PCL 2004

FORMATION NITROX TROIS METHODES - UTILISATION DE TABLES A L ’AIR (PROFONDEUR EQUIVALENTE) - UTILISATION DE TABLES SPECIFIQUES NITROX -UTILISATION D’UN ORDINATEUR NITOX PCL 2004

FORMATION NITROX CALCUL PROFONDEUR EQUIVALENTE N² dans l ’air = 79% FORMULES : - PAE = PA X % N² Nitrox /0. 79 PAE : Pression absolue équivalente PA : Pression absolue à la profondeur donnée - PE = ((P+10) x X/0. 79)-10 PE: Profondeur équivalente P : Profondeur réelle X : taux de N² du mélange considérée PCL 2004

FORMATION NITROX EX : Calcul profondeur équivalente 30 métres avec Nitrox 40/60 PE : ((30 m +10) x 0. 60 /0. 79) -10 = 20. 38 métres soit dans la table MN 90 22 métres On rentre dans la table avec cette profondeur et on calcule comme à l ’air A chaque fois on utilise les profondeurs équivalentes. UTILISATION DE L ’O² pur au palier : - Temps de palier O² = 2/3 de la durée du palier à l ’air. Cette réduction du temps de palier s ’applique si le temps de palier est > ou égal à 5 minutes. Si <5 minutes Temps O²= temps Air Attention palier uniquement à 6 m et 3 mètres d ’ou une nécessité de PCL 2004 savoir parfaitement s ’équilibrer.

FORMATION NITROX TABLES NITROX Les tables fédérales : - Une 40/60 - Une 36/64 - Une 32/68 - Un tableau pour le calcul de l ’Azote résiduel et de la majoration. PCL 2004

FORMATION NITROX TABLES NITROX - Plongée simple: Avec un 32/68 de 30 min à 35 mètres, on prend 36 mètres on lit palier de 9 min au Nitrox ou 6 min à l ’O² pur - Plongée successive: Plongée 1 : GPS = I et intervalle surface 3 h Plongée 2 avec un 36/64 de 30 min à 30 mètres N² résiduel : (I; 3 h) F Table Majoration : (Col F et 36/64 à 33 m) 13 min On entre dans la table avec 43 min de durée. PCL 2004 Paliers 16 min à 3 mètrers

FORMATION NITROX TABLES NITROX - Plongée en altitude On peut utiliser les tables de correspondance Déterminer le profondeur réelle de la plongée Déterminer l ’altitude locale (ou P atm) Lire la profondeur fictive Choisir la table de déco correspondant à cette profondeur fictive. PCL 2004

FORMATION NITROX ORDINATEURS NITROX - Possibilité de programmation du mélange - C ’est la profondeur réelle qui est affichée - Prise en compte de la toxicité de l ’O² - Possibilité de programmation de différents mélanges y compris pour la Déco. - Possibilité de régler la PPO² - Marques : NITeck 3 de Dive Rite, Vytec de Sunto, VR 3 PCL 2004

FORMATION NITROX PROCEDURES CHANGEMENT DE MELANGE : déco palier - Analyse avant la plongée du mélange de déco 2 fois, la profondeur maximale doit être portée sur le bloc. - Arrivé à la profondeur, les 2 plongeurs se stabilisent et se font face. - Sur signal, le premier plongeur prépare la bouteille relais il l ’ouvre, vérifie la pression et fait fuser le détendeur et attende le OK de son binôme. - Le deuxième plongeur vérifie la profondeur, la pression de la bouteille, voit le détendeur fuser, et donne son OK. Il donne son OK aussi pour que son binôme en fasse autant. PCL 2004 - La déco commence quand les deux plongeurs respirent le mélange.

FORMATION NITROX 5) PLANIFICATION PLONGEE NITROX PCL 2004

FORMATION NITROX 1) DETERMINER LE CHOIX DE LA PPO² POUR LA PLONGEE A PARTIR DE LA PROFONDEUR ATTEINTE, DU TEMPS, ET DES CONDITIONS DE PLONGEE. 2) SELECTIONNER LE MEILLEUR MELANGE ADAPTE A LA PLONGEE 3) DETERMENATION DE LA PROFONDEUR PLANCHER 4) DETERMINER LA PROCEDURE DE REMONTE, TABLE AIR OU NITROX ORDINATEUR, ET PASSAGE EN MELANGE DECO (>50% O²) 5) DETERMINER LA VALEUR RESIDUELLE DE PRESSION DANS LA BOUTEILLE, SUIVANT LA PLONGEE DECIDEE, AU MOMMENT DE LA REMONTEE. PCL 2004

FORMATION NITROX BONNES PLONGEES NITROX A TOUS. SOYEZ RIGOUREUX ET PRO. C ’EST LA CLE DU SUCCES DE LA REUSSITE ET DE LA LONGEVITE PCL 2004

FORMATION NITROX CONTRÔLE DES CONNAISSANCES 1) Plongée à 33 mètres avec PP de 1. 4 bars. Quel mélange Nitrox le plus riche en O² allez vous utiliser? 2) Durée maximale d ’exposition pour une plongée avec une PPO² de 1. 4 bar selon le tableau NOAA? 3) Plongée 27 mètres pendant 80 min avec Nitrox 36%, puis palier décompression à 4. 50 mètres de 25 min avec Nitox 50%. SNC en sortie? 4) Sur les mêmes critères de plongée quelle est la dose d ’UPTD 5) Vous souhaitez faire une plongée sur une épave à 32 mètres avec un mélange Nitrox fond. Vous voulez 1. 3 bar d PPO². Quel est le mélange idéal? 6) Vous disposez d ’un mélange de 32%. Quelle est la profondeur plancher de ce Nitrox avec une PPO² de 1. 5 bar. 7) Temps sur l’épave au fond : 40 minutes, quelle est la profondeur équivalente? PCL 2004
