TATA CARA PENGUKURAN SNI16 7061 2004 Pengukuran Iklim

TATA CARA PENGUKURAN • SNI-16 -7061 -2004 “ Pengukuran Iklim Kerja (panas) dengan parameter indeks suhu basah dan bola • Dalam SNI ini contoh alat yang dipergunakan : SEDERHANA 1

HEAT STRESS MONITOR (DIGITAL) • Lihat Instruksi Kerja Alat (IK Alat 01) • Hal-hal Penting yg harus diperhatikan adalah: – Typical Response Time alat ( Masing-masing alat beda) • • Wet Bulb < 5 menit Globe < 15 menit Dry Bulb < 5 menit WBGT ± menit • Cek baterey sebelum sampling • Pastikan bahwa sponge dalam kondisi basah ketika alat digunakan

TATA CARA PENGUKURAN 1. 2. Suhu Kering (dry bulb thermometer) Termometer dipaparkan, tidak boleh dekat benda, ditempatkan disekitar tenaga kerja bekerja. Pembacaan termometer ± 30 menit setelah termometer dipaparkan. Suhu Basah Alami (natural wet bulb thermometer) The wick of the natural wet bulb thermometer should be kept wet with distilled water for at least 30 minutes before the temperature reading is made. It’s not enough to immerse the other end of the wick into a reservoir of distilled water & wait until the whole wick becomes wet by capillarity. The wick should be wetted by direct application of water from a syringe 30 minutes before each reading. 3

TATA CARA PENGUKURAN The wick should extend over the bulb of thermometer, covering the stem about one additional bulb length. The wick should always be clean & new wicks should be washed before using. 3. Suhu Bola / Radiasi (Globe Thermometer) The globe thermometer should be exposed at least 25 minutes before it’s read. The tree thermometer do not restrict free air flow around the bulbs and the wet bulb & globe thermometer are not shaded 4

TATA CARA PENGUKURAN 4. 5. Psikrometer Putar Kain katun dibasahi dengan air suling, psikrometer diputar secepatnya (≥ 60 detik) sewaktu-waktu dilihat penurunan air raksa pada termometer bola basahnya. Pada saat penurunan air raksa berhenti, pembacaan segera dilakukan sebelum air raksa naik kembali (3 – 5 kali & di rerata). Psikrometer Hisap Cara sama seperti psikrometer putar, tetapi penguapan pada sumbu dibantu dengan kipas / fan. 5

TATA CARA PENGUKURAN 6. Psikrometer August Cara penggunaan sama seperti psikrometer lainnya dan sama pula dengan penggunaan suhu basah alami. Bedanya adalah termometer suhu kering terletak pada satu wadah. 6

7. Kata Termometer Bulb dibersihkan dikeringkan. Reservoir utama (bawah) dicelupkan dalam ar panas, alkohol akan memuai dan akan mengisi reservoir pembantu (bagian atas) lebih kurang setengahnya. Akibat adanya pendinginan maka alkohol akan menyusut dan turun melalui kapiler. Turunnya alkohol diamati mulai garis tanda suhu atas (a) sampai garis suhu bawah (b), diukur waktunya dengan stop watch. Hasilnya disebut cooling time (T) 7

Tata Cara Pengukuran Merangkai peralatan tersebut pada statif dan meletakkan di titik pengukuran setinggi 1 – 1, 25 meter dari lantai. Pengukuran dilakukan sebanyak 3 kali selama 8 jam kerja dengan rincian sebagai berikut : awal, tengah dan akhir shift kerja. Banyaknya titik pengukuran tergantung kebutuhan dan tujuan pengukuran 8

Perhitungan Kecepatan Aliran Udara dari Kata Termometer 1. 2. Kecepatan < 1 m/dt H/Td – 0, 20 V = (-----------) 2 0, 40 Kecepatan > 1 m/dt H/Td – 0, 13 V = (-----------) 2 0, 40 F H = ----Tc 9

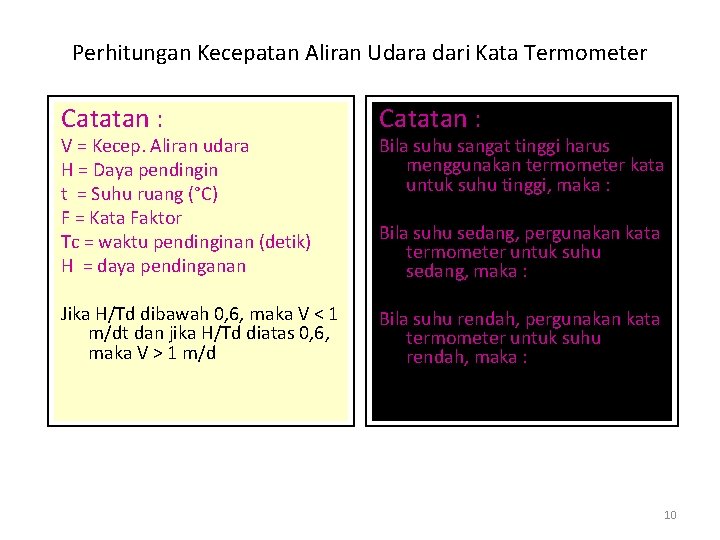

Perhitungan Kecepatan Aliran Udara dari Kata Termometer Catatan : V = Kecep. Aliran udara H = Daya pendingin t = Suhu ruang (°C) F = Kata Faktor Tc = waktu pendinginan (detik) H = daya pendinganan Jika H/Td dibawah 0, 6, maka V < 1 m/dt dan jika H/Td diatas 0, 6, maka V > 1 m/d Catatan : Bila suhu sangat tinggi harus menggunakan termometer kata untuk suhu tinggi, maka : Td = 53, 0 – t. Bila suhu sedang, pergunakan kata termometer untuk suhu sedang, maka : Td = 46, 0 – t. Bila suhu rendah, pergunakan kata termometer untuk suhu rendah, maka : Td = 36, 5 – t. 10

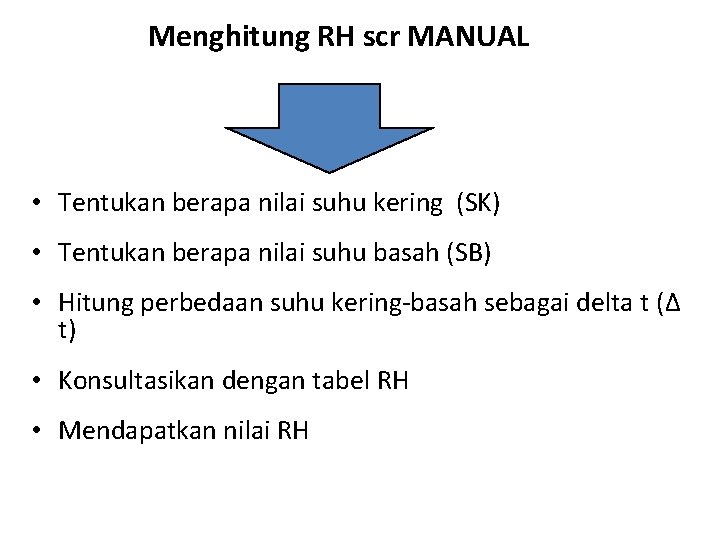

Menghitung RH scr MANUAL • Tentukan berapa nilai suhu kering (SK) • Tentukan berapa nilai suhu basah (SB) • Hitung perbedaan suhu kering-basah sebagai delta t (Δ t) • Konsultasikan dengan tabel RH • Mendapatkan nilai RH

Cara mencari Relative Humadity (RH) t 1, 0 1, 5 2, 0 2, 5 3, 0 3, 5 4, 0 32 91 88 84 80 77 73 70 31 30 91 87 83 80 76 73 70 29 28 27 91 87 83 79 76 72 69 91 87 83 79 75 72 68 26 25 24 23 22 91 86 82 78 75 71 68 90 86 82 78 74 71 67 90 86 82 78 74 70 67 90 86 81 77 74 70 66 90 85 81 77 73 69 66 Tw Tabel RH (August Psycrometer) 12

Contoh Hitungan • • Suhu kering pada bagian welding terukur 31 o C Suhu basah menunjukkan 28 o. C Suhu radiasi sebesar 33 o C Berapa kelembaban nisbi pada bagian tersebut…? 13

Tabel Relative Humadity (RH) t 1, 0 1, 5 2, 0 2, 5 3, 0 3, 5 4, 0 32 91 88 84 80 77 73 70 31 30 91 87 83 80 76 73 70 29 28 27 91 91 87 87 83 83 79 79 76 76 72 72 69 69 91 87 83 79 75 72 68 26 25 24 23 22 91 86 82 78 75 71 68 90 86 82 78 74 71 67 90 86 82 78 74 70 67 90 86 81 77 74 70 66 90 85 81 77 73 69 66 Tw Contoh tabel RH (August Psycrometer) 14
