FORMATION NITROX CONFIRME DIJON PLONGEE

FORMATION NITROX CONFIRME DIJON PLONGEE

PLAN - Introduction - Rappel sur le Nitrox - Calcul des profondeurs - Profondeur

PLAN - Introduction - Rappel sur le Nitrox - Calcul des profondeurs - Profondeur plancher - Profondeur équivalente - L’hyperoxie - L’effet Paul Bert - L’effet Lorain Smith - Le compteur SNC - Les UPTD. - Le gonflage des blocs Nitrox - Les 3 méthodes usuelles

RAPPEL SUR LE NITROX Pourquoi encore un cours théorique sur le Nitrox? - Pour

RAPPEL SUR LE NITROX Pourquoi encore un cours théorique sur le Nitrox? - Pour maitriser les automatismes de calcul - Pour bien prendre conscience des effets de l’utilisation du Nitrox de façon très régulière - Pour savoir déterminer quel mélange utiliser pour quelle plongée -Pour connaitre les procédures de gonflage - Pour connaitre les matériels spécifiques - Pour savoir éviter les accidents

C’EST QUOI LE NITROX? Oxygène + Azote ( Nitrogen) On parle aussi de EAN

C’EST QUOI LE NITROX? Oxygène + Azote ( Nitrogen) On parle aussi de EAN (Enriched Air Nitrogen) L’Air est un NITROX car il contient 21 % O 2 + 79 % N 2 Convention : % Oxygène / % Azote 2 types de Nitrox : ØSur-oxygéné %O 2 > 21 % ØSous-oxygéné %O 2 < 21 % (aucun intérêt pour notre style de plongée car on augmente nettement la profondeur limite) Mélanges courants : Nx 32/68 Nx 36/64 Nx 40/60 ou EAN 32/68 EAN 36/64 EAN 40/60

AVANTAGES Par rapport à une plongée à l’air on peut : Augmenter le temps

AVANTAGES Par rapport à une plongée à l’air on peut : Augmenter le temps d'immersion avec les mêmes paliers Diminuer le temps de paliers avec le même temps d’immersion Procurer un meilleur confort à l'issue de la plongée Diminuer les risques d ’ADD pour un même profil de plongée qu’à l ’air Pour les plongées dans l’espace lointain le fait de diminuer la quantité N 2 dans les tissus diminue les effets de narcose

INCONVENIENTS Toxicité de l’O 2 quand PPO 2>1, 6 bar Limitation de la profondeur

INCONVENIENTS Toxicité de l’O 2 quand PPO 2>1, 6 bar Limitation de la profondeur par rapport à l'air. 3 mélanges retenus : Ø 32/68 40 m Ø 36/64 34 m 40/60 30 m Risques hyperoxiques si la profondeur limite est dépassée. Manipulation des gaz plus contraignante

CALCUL DES PROFONDEURS Dans un mélange Nitrox : - La proportion d’O 2 permet

CALCUL DES PROFONDEURS Dans un mélange Nitrox : - La proportion d’O 2 permet de déterminer la profondeur maximale à ne pas dépasser. - La proportion de N 2 permet de déterminer la profondeur équivalente à laquelle le plongeur se trouverait s’il plongeait à l’air. C’est directement la conséquence des pressions partielles (Loi de DALTON) Ppo 2 = %O 2 x Pabs Ppn 2 = % N 2 x Pabs = Ppo 2 + Ppn 2

Profondeur plancher - La profondeur plancher pour la plongée à l’air est de 60

Profondeur plancher - La profondeur plancher pour la plongée à l’air est de 60 m. Elle correspond à 1, 47 bar de pression partielle d’O 2. - La pression partielle maximum à laquelle on peut s’exposer est égale à : - 1, 6 bar si on est en forme et souvent réservé aux paliers à O 2 pur - 1, 5 bar pour la plongée loisir - 1, 4 bar si on veut plonger en toute sécurité

Profondeur plancher Ppo 2 max = Pression absolue X % O 2 Donc Pression

Profondeur plancher Ppo 2 max = Pression absolue X % O 2 Donc Pression absolue = Ppo 2 max/%O 2 Prof max = (Ppo 2/%o 2 – 1) x 10

Profondeur plancher Profondeurs plancher Nitrox % O 2 30% 32% 34% 36% 38% 40%

Profondeur plancher Profondeurs plancher Nitrox % O 2 30% 32% 34% 36% 38% 40% 1, 4 bar 36 m 33 m 31 m 28 m 26 m 25 m PPO 2 max 1, 5 bar 40 m 36 m 34 m 31 m 29 m 27 m 1, 6 bar 43 m 40 m 37 m 34 m 32 m 30 m

Profondeur équivalente La profondeur équivalente à l’air se détermine grâce au rapport entre le

Profondeur équivalente La profondeur équivalente à l’air se détermine grâce au rapport entre le % de N 2 respiré à la profondeur réelle et le % de N 2 de l’air (79%). Ppn 2 = % N 2 Nitrox x Pabs = Ppn 2/% N 2 air

Profondeur équivalente AIR Nitrox 32/68 Nitrox 36/64 Nitrox 40/60 Profondeur Durée Prof équi Durée

Profondeur équivalente AIR Nitrox 32/68 Nitrox 36/64 Nitrox 40/60 Profondeur Durée Prof équi Durée 10 5 h 30 8 infini 7 infini 6 infini 12 2 h 15 10 infini 8 infini 7 infini 15 1 h 15 12 2 h 15 11 2 h 15 9 infini 18 50' 15 1 h 15 13 1 h 15 12 2 h 15 20 40' 16 50' 15 1 h 15 13 1 h 15 22 35' 18 50' 16 50' 15 1 h 15 25 20' 21 35' 19 40' 17 50' 28 15' 23 20' 21 35' 19 40' 30 10' 25 20' 23 20' 21 35' 32 10' 27 15' 25 20' 35 10' 29 10' 38 5' 32 10' 40 5' 33 10'

L’hyperoxie - Elle est inexistante pour la plongée à l’air dans la limite des

L’hyperoxie - Elle est inexistante pour la plongée à l’air dans la limite des 60 m - C’est la principale limite pour la plongée Nitrox. - Son apparition est en fonction de la profondeur - Variable selon les individus - Variable sur le même individu mais de façon imprévisible - Deux manifestations de l’hyperoxie - Effet Paul Bert : crise hyperoxique - Effet Lorrain-Smith : bronchite pulmonaire

LA CRISE HYPEROXIQUE La crise est directement déclenchée par une exposition prolongée à une

LA CRISE HYPEROXIQUE La crise est directement déclenchée par une exposition prolongée à une pression partielle d’O 2 égale ou supérieure à 1, 6 bar. Trois phases dans la crise hyperoxique : 1)Phase tonique, contractions musculaires en extension associée à une apnée 2)Phase clonique (2 à 3 minutes) de convulsions, morsure de la langue, perte d’urine 3)Phase finale dépressive (10 minutes de retour progressif à la conscience, confusion, amnésie. La crise Hyperoxique s’interrompt d’elle même quand on cesse l’inhalation d’oxygène

LA CRISE HYPEROXIQUE Signes avant coureur (qui peuvent ne pas exister) - Accélération de

LA CRISE HYPEROXIQUE Signes avant coureur (qui peuvent ne pas exister) - Accélération de fréquence cardiaque - Nausées - Vertiges - Crampes, convulsions de la face - Troubles visuels - Troubles auditifs : bourdonnement - Euphorie, troubles du comportement

LA CRISE HYPEROXIQUE - Savoir reconnaître si possible les signes annonciateurs et les différentes

LA CRISE HYPEROXIQUE - Savoir reconnaître si possible les signes annonciateurs et les différentes phases ÄNe pas remonter la victime durant la phase tonique (blocage glotte, risque de surpression pulmonaire) et lui maintenir l’embout en bouche ÄRemonter la victime détendeur en bouche, tête en extension, durant la phase clonique - Retour rapide à la normal en milieu normoxique ; absence de souvenirs - Prévention - Respect limite Pp. O 2 et temps d'exposition ÄCalcul profondeur max selon mélange (planification plongée) ÄPrévoir éventuellement une marge de sécurité (Pp. O 2<1, 4 bars) selon conditions de plongée (courant, froid, forme physique…)

L’EFFET LORRAIN-SMITH L’augmentation de la Ppo 2 au niveau des alvéoles pulmonaires entraine des

L’EFFET LORRAIN-SMITH L’augmentation de la Ppo 2 au niveau des alvéoles pulmonaires entraine des phénomènes inflammatoires, et une disparition du surfactant. Si l’exposition persiste, on aboutit à une œdème pulmonaire et une hypoxie. Les symptômes de l’effet LS : - Irritation trachéale, gène respiratoire - Face rosée - Toux d’intensité croissante, difficultés respiratoires La conduite à tenir : - Respirer de l’air à pression atmosphérique - Consulter un médecin spécialisé rapidement (les dégâts peuvent être irréversibles.

 L’EFFET LORRAIN-SMITH Comment l’éviter : PREVENTION La crise survient après une exposition répétée

L’EFFET LORRAIN-SMITH Comment l’éviter : PREVENTION La crise survient après une exposition répétée à l’oxygène : - A une pression partielle trop élevée - Ou pendant trop longtemps Il faut donc prendre en compte les plongées successives La vigilance est de rigueur sur les séjours plongée où on enchaine les plongées au Nitrox. Il existe des outils pour calculer les limites à ne pas dépasser en temps et en pourcentage : - Le compteur SNC (système nerveux central) - L’UPTD (Unit Pulmonary Toxicity Dose)

COMPTEUR SNC La NOAA (National Oceanic and Atmospheric Administration) a édité une table de

COMPTEUR SNC La NOAA (National Oceanic and Atmospheric Administration) a édité une table de recommandation concernant les limites d’expositions à l’O 2, dans des conditions normales de plongée. Le tableau suivant nous donne la durée maximale par plongée et par jour.

COMPTEUR SNC La table NOAA National Oceanic and Atmospheric Administration Pressions partielles d'oxygène et

COMPTEUR SNC La table NOAA National Oceanic and Atmospheric Administration Pressions partielles d'oxygène et durées limites d'exposition pour les plongées au Nitrox Ppo 2 max respirée (bar) 0, 6 0, 7 0, 8 0, 9 1 1, 2 1, 3 1, 4 1, 5 1, 6 Durée max par plongée (min) 720 570 450 360 300 240 210 180 150 120 45 Durée max par 24 h (min) 720 570 450 360 300 270 240 210 180 150

COMPTEUR SNC Pour les plongées simples on utilise le tableau. Exemple: 30 minutes à

COMPTEUR SNC Pour les plongées simples on utilise le tableau. Exemple: 30 minutes à 35 m avec un nitrox 32/68. La Ppo 2 d’exposition est de : 4, 5 bars x 0, 32 = 1, 44 bars La table NOAA nous donne 120 minutes pour une Ppo 2 de 1, 5 (arrondi de 1, 44) Le pourcentage du compteur SNC est donc de : 30/120 = 25 %

COMPTEUR SNC Pour les plongées successives on doit s’assurer que la somme des durées

COMPTEUR SNC Pour les plongées successives on doit s’assurer que la somme des durées d’exposition aux pressions partielles considérées n’excède pas la valeur limite. Si l’intervalle entre les deux plongées est inférieur à 2 h, il faut ajouter la toxicité des deux plongées. De même si les deux plongées ont été effectuées avec deux Ppo 2 différentes, il faut prendre la durée totale correspondant à la Ppo 2 maximale.

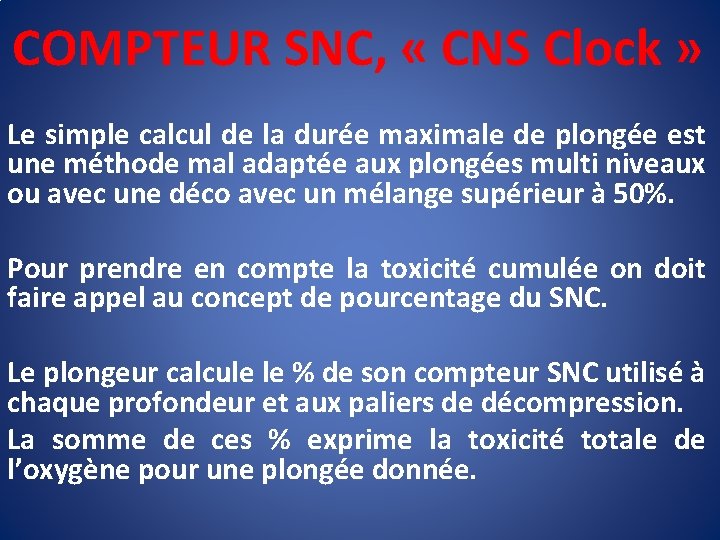

COMPTEUR SNC, « CNS Clock » Le simple calcul de la durée maximale de

COMPTEUR SNC, « CNS Clock » Le simple calcul de la durée maximale de plongée est une méthode mal adaptée aux plongées multi niveaux ou avec une déco avec un mélange supérieur à 50%. Pour prendre en compte la toxicité cumulée on doit faire appel au concept de pourcentage du SNC. Le plongeur calcule le % de son compteur SNC utilisé à chaque profondeur et aux paliers de décompression. La somme de ces % exprime la toxicité totale de l’oxygène pour une plongée donnée.

COMPTEUR SNC, « CNS Clock » PRINCIPE : - Pour une Ppo 2 donnée

COMPTEUR SNC, « CNS Clock » PRINCIPE : - Pour une Ppo 2 donnée la table NOAA donne la valeur maximale - Le % SNC est calculé en divisant le temps passé à une Ppo 2 donnée par la durée maximale permise à cette Pp - La quantité admissible cumulé doit être inférieure à 100% (seuil de risque hyperoxie) - Les doses peuvent être calculé par tranches de profondeur.

COMPTEUR SNC, « CNS Clock » PPO 2 maximale atteinte au cours de la

COMPTEUR SNC, « CNS Clock » PPO 2 maximale atteinte au cours de la plongée % SNC par minute d'immersion 0, 62 0, 64 0, 66 0, 68 0, 72 0, 74 0, 76 0, 78 0, 82 0, 84 0, 86 0, 88 0, 92 0, 94 0, 96 0, 98 1 1, 02 1, 04 1, 06 1, 08 1, 1 0, 14 0, 15 0, 16 0, 17 0, 18 0, 19 0, 21 0, 22 0, 23 0, 24 0, 25 0, 26 0, 28 0, 29 0, 31 0, 32 0, 33 0, 35 0, 36 0, 38 0, 42 1, 14 1, 16 1, 18 1, 22 1, 24 1, 26 1, 28 1, 32 1, 34 1, 36 1, 38 1, 42 1, 44 1, 46 1, 48 1, 52 1, 54 1, 56 1, 58 1, 6 0, 43 0, 44 0, 46 0, 47 0, 48 0, 51 0, 52 0, 54 0, 56 0, 57 0, 62 0, 63 0, 65 0, 68 0, 71 0, 74 0, 78 0, 83 0, 93 1, 04 1, 19 1, 47 2, 22

COMPTEUR SNC, « CNS Clock » Exemple: Une plongée de 25’ à 30 m

COMPTEUR SNC, « CNS Clock » Exemple: Une plongée de 25’ à 30 m avec du Nitrox 32. A la fin de la fin 5’ à 5 m avec du Nitrox 50. A 30 m la Ppo 2 = 4 x 0, 32 = 1, 28 bar Il reste 25’ exposé à une Ppo 2 de 1, 28 bar. 0, 54 x 25 = 13, 5 % A 5 m Ppo 2 = 1, 5 x 0, 5 = 0, 75 bar 0, 2 x 5 = 1% % SNC total = 13, 5 + 1 = 14, 5% donc 15 %

COMPTEUR SNC, « CNS Clock » Si à l’issue de une ou plusieurs plongées

COMPTEUR SNC, « CNS Clock » Si à l’issue de une ou plusieurs plongées le % SNC atteint : - 50 à 79 %, il faut respecter un intervalle de 45 minutes en surface en respirant de l’air avant de replonger. - 80 à 99 %, il faut respecter un intervalle d’au moins 2 heures en respirant de l’air avant de replonger. - 100 %, attendre au moins 12 h avant de replonger.

UPTD Une UPTD (Unit Pulmonary Toxcity Dose) correspond à une exposition à 100 %

UPTD Une UPTD (Unit Pulmonary Toxcity Dose) correspond à une exposition à 100 % d’O 2 à 1 athmosphère pendant une minute. Des tables existent et donnent le nombre d’UPTD en fonction du temps et de la Ppo 2 d’exposition. Une exposition journalière de 600 UPTD constitue un maximum à ne pas dépasser. Exemple : une plongée de 120 minutes à 25 m avec un nitrox 40/60. Après calcul nous aurions 195, 6 UPTD.

UPTD Calcul de l'UPTD : facteur de correction Kp Ppo 2 Kp 0, 55

UPTD Calcul de l'UPTD : facteur de correction Kp Ppo 2 Kp 0, 55 0, 15 1, 16 0, 26 1, 15 1, 24 0, 65 0, 37 1, 2 1, 32 0, 7 0, 47 1, 25 1, 4 0, 75 0, 56 1, 3 1, 48 0, 65 1, 35 1, 55 0, 85 0, 74 1, 63 0, 9 0, 83 1, 45 1, 7 0, 95 0, 92 1, 5 1, 78 1 1 1, 55 1, 85 1, 08 1, 6 1, 93

CONSEILS Quelque soit la méthode calcul utilisée on se rend compte que dans le

CONSEILS Quelque soit la méthode calcul utilisée on se rend compte que dans le cadre de la plongée loisir : - Si on ne dépasse pas deux heures d’immersion par plongée quelque soit le mélange respiré - Si on ne fait que 2 plongées par jour - Si on ne plonge pas plus de 6 jours consécutifs - Si on plonge au nitrox en utilisant les tables air Nous n’atteindrons jamais les seuils critiques de toxicité. Pour rappel ces quatre conseils sont ceux donnés par la FFESSM pour plonger en toute sécurité.

GONFLAGE DES BLOCS NITROX Plusieurs méthodes : - Par pression partielle - Par flux

GONFLAGE DES BLOCS NITROX Plusieurs méthodes : - Par pression partielle - Par flux continue - Avec une membrane semi-perméable. Quelque soit la méthode cela nécessite une formation spécifique. Il est recommandé d’attendre 6 h avant de se servir du mélange. Si de l’air provenant d’un compresseur doit être injecté dans un bloc Nitrox, il faut toujours le filtrer avec un filtre spécial en sortie du compresseur.

GONFLAGE DES BLOCS NITROX Par pression partielle Etape 1 : - Transfert d’O 2

GONFLAGE DES BLOCS NITROX Par pression partielle Etape 1 : - Transfert d’O 2 pur par équilibrage entre une bouteille d’O 2 et un bloc Nitrox Etape 2 : - Complément avec de l’air Nécessite des blocs Nitrox Ne permet pas de vider complètement les bouteilles d’O 2 Il y a une double manipulation Mais permet de fabriquer des mélanges avec un % supérieur à 40%;

GONFLAGE DES BLOCS NITROX Par flux continue Le gonflage se fait en utilisant un

GONFLAGE DES BLOCS NITROX Par flux continue Le gonflage se fait en utilisant un « stick mélangeur » dans lequel on envoie de l’air et de l’O 2. Le mélange et le calibrage se font dans le stick et il est ensuite envoyé dans le bloc. Idéal pour fabriquer tout le temps le même mélange. On peut utiliser les réserves d’O 2 jusqu' au bout. Permet d’utiliser des blocs air Mais fabrication limité à un mélange d’O 2 inférieur à 40%.

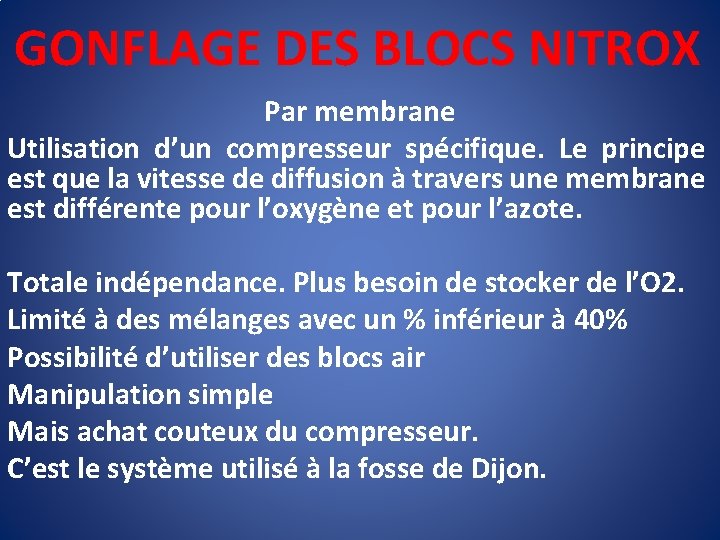

GONFLAGE DES BLOCS NITROX Par membrane Utilisation d’un compresseur spécifique. Le principe est que

GONFLAGE DES BLOCS NITROX Par membrane Utilisation d’un compresseur spécifique. Le principe est que la vitesse de diffusion à travers une membrane est différente pour l’oxygène et pour l’azote. Totale indépendance. Plus besoin de stocker de l’O 2. Limité à des mélanges avec un % inférieur à 40% Possibilité d’utiliser des blocs air Manipulation simple Mais achat couteux du compresseur. C’est le système utilisé à la fosse de Dijon.
