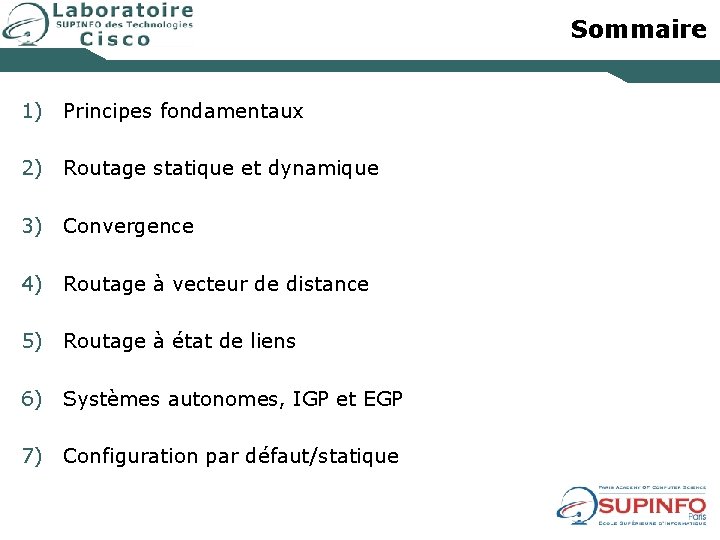

Sommaire 1) Principes fondamentaux 2) Routage statique et dynamique 3) Convergence 4) Routage à vecteur de distance 5) Routage à état de liens 6) Systèmes autonomes, IGP et EGP 7) Configuration par défaut/statique

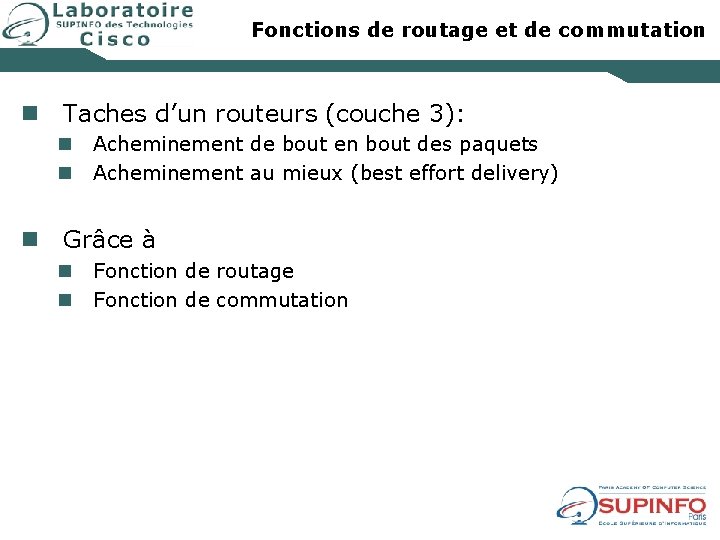

Fonctions de routage et de commutation n Taches d’un routeurs (couche 3): n n Acheminement de bout en bout des paquets Acheminement au mieux (best effort delivery) n Grâce à n n Fonction de routage Fonction de commutation

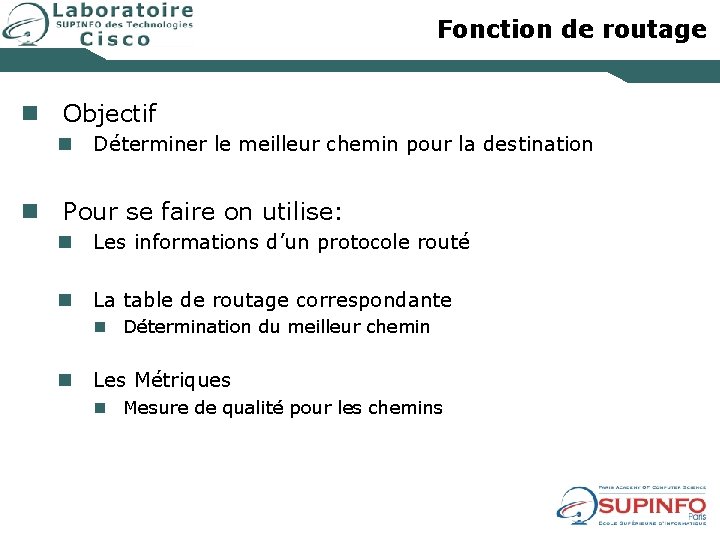

Fonction de routage n Objectif n Déterminer le meilleur chemin pour la destination n Pour se faire on utilise: n Les informations d’un protocole routé n La table de routage correspondante n Détermination du meilleur chemin n Les Métriques n Mesure de qualité pour les chemins

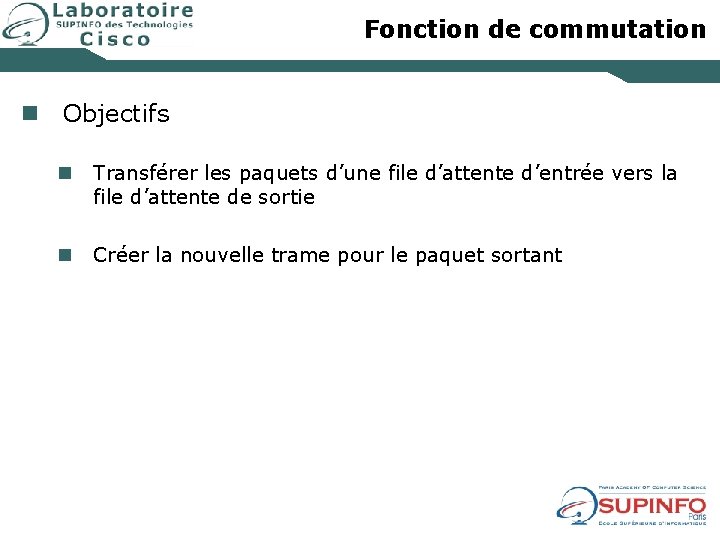

Fonction de commutation n Objectifs n Transférer les paquets d’une file d’attente d’entrée vers la file d’attente de sortie n Créer la nouvelle trame pour le paquet sortant

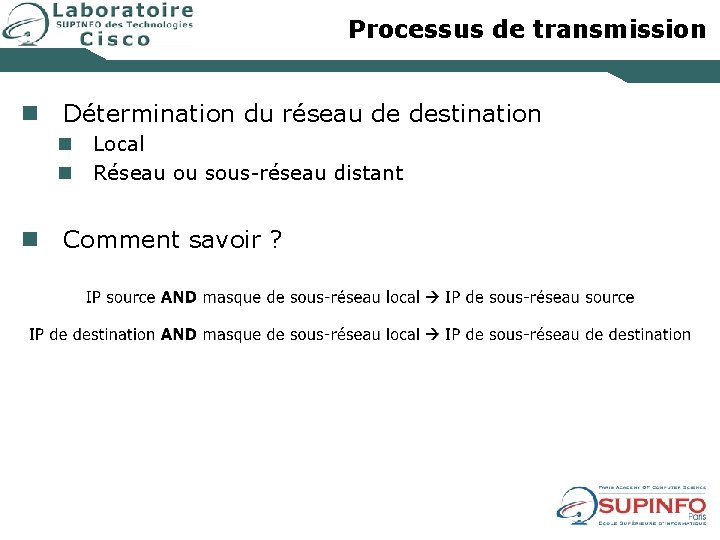

Processus de transmission n Détermination du réseau de destination n n Local Réseau ou sous-réseau distant n Comment savoir ?

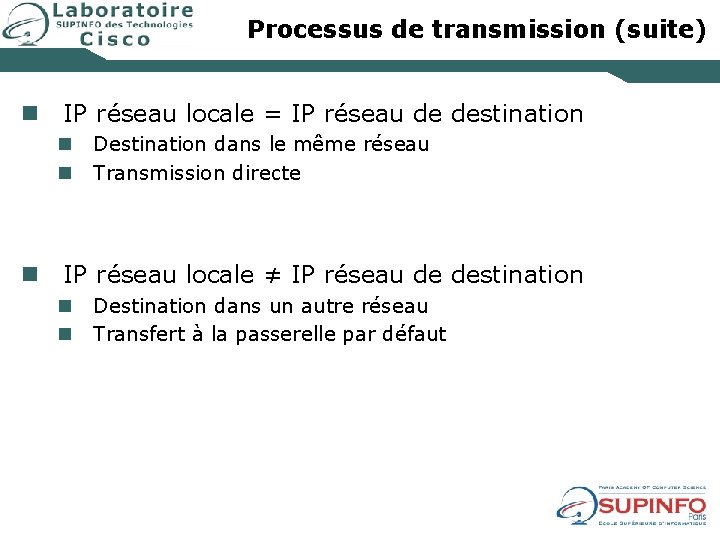

Processus de transmission (suite) n IP réseau locale = IP réseau de destination n n Destination dans le même réseau Transmission directe n IP réseau locale ≠ IP réseau de destination n n Destination dans un autre réseau Transfert à la passerelle par défaut

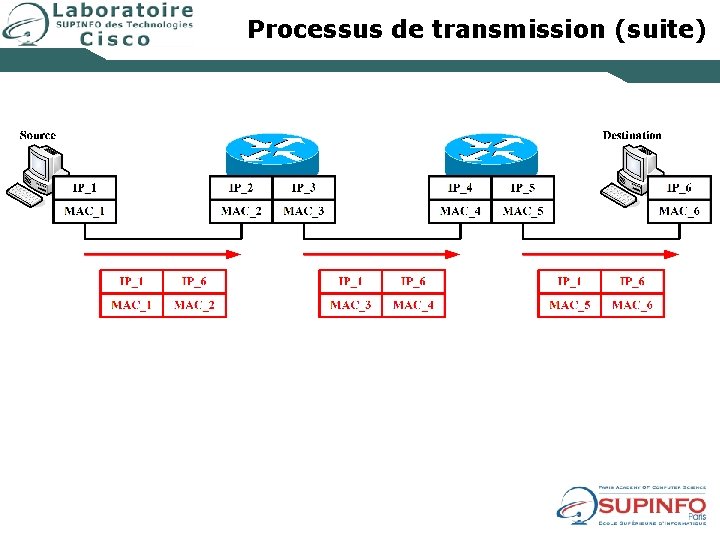

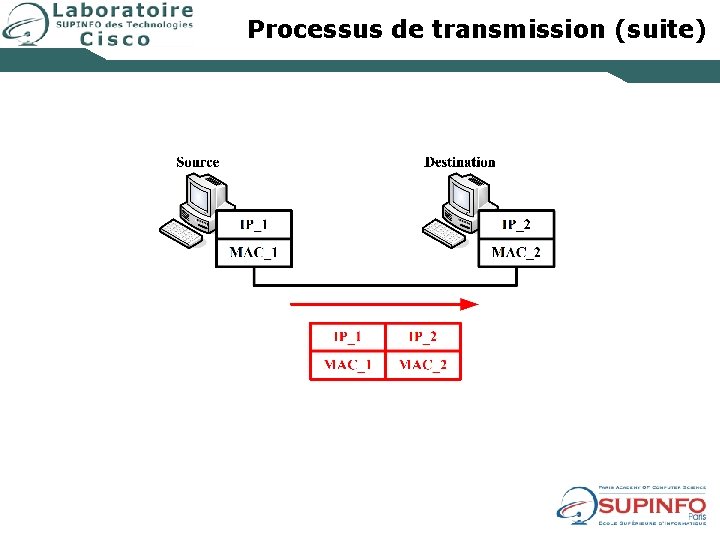

Processus de transmission (suite)

Processus de transmission (suite)

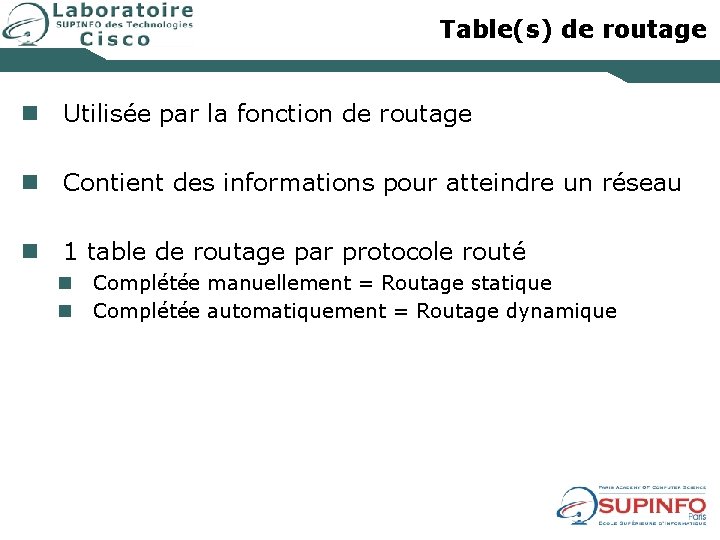

Table(s) de routage n Utilisée par la fonction de routage n Contient des informations pour atteindre un réseau n 1 table de routage par protocole routé n n Complétée manuellement = Routage statique Complétée automatiquement = Routage dynamique

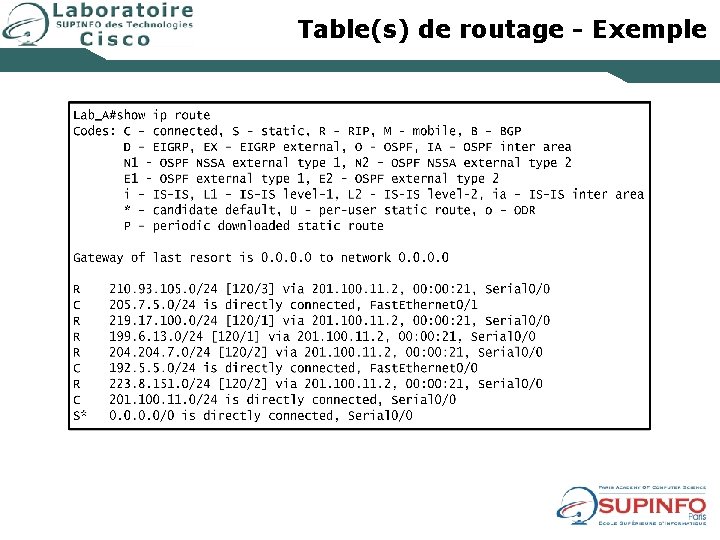

Table(s) de routage - Exemple

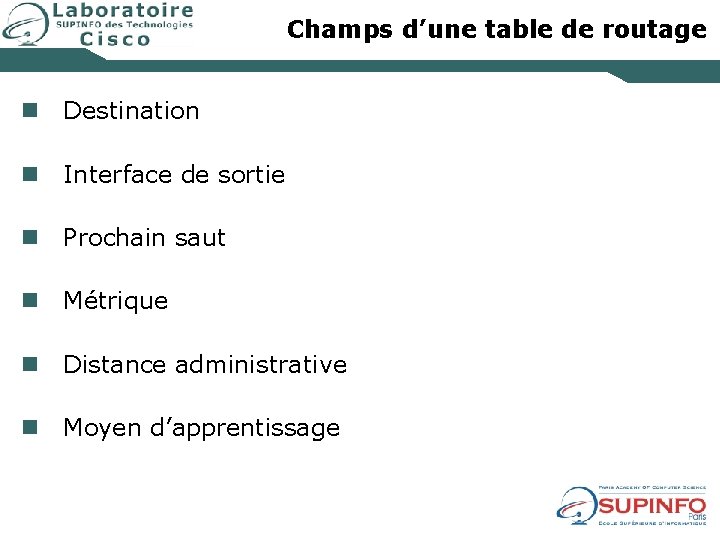

Champs d’une table de routage n Destination n Interface de sortie n Prochain saut n Métrique n Distance administrative n Moyen d’apprentissage

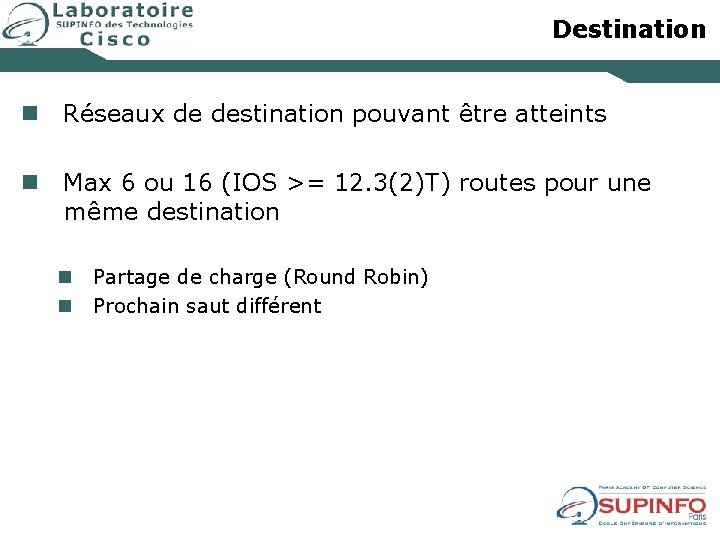

Destination n Réseaux de destination pouvant être atteints n Max 6 ou 16 (IOS >= 12. 3(2)T) routes pour une même destination n n Partage de charge (Round Robin) Prochain saut différent

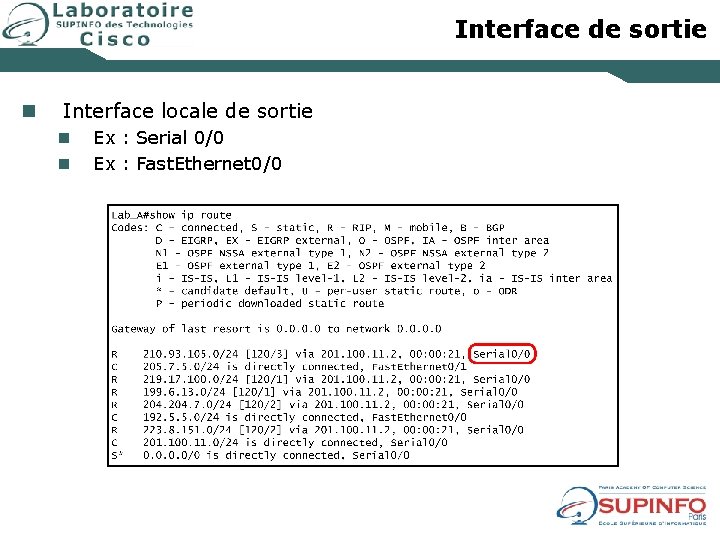

Interface de sortie n Interface locale de sortie n n Ex : Serial 0/0 Ex : Fast. Ethernet 0/0

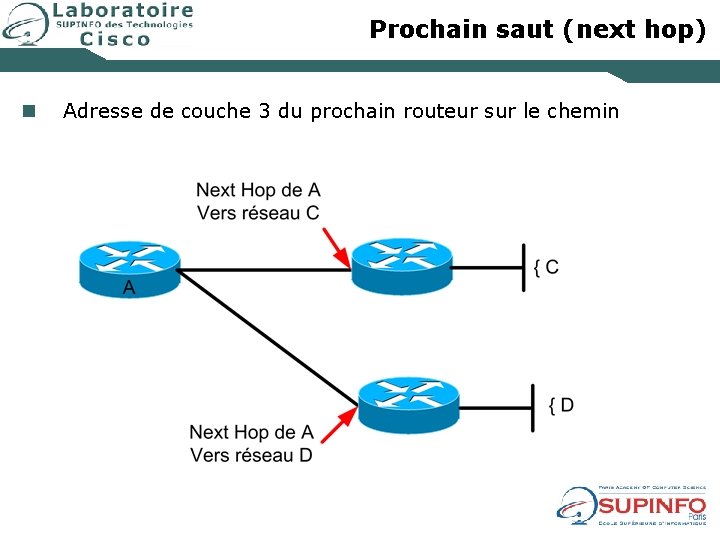

Prochain saut (next hop) n Adresse de couche 3 du prochain routeur sur le chemin

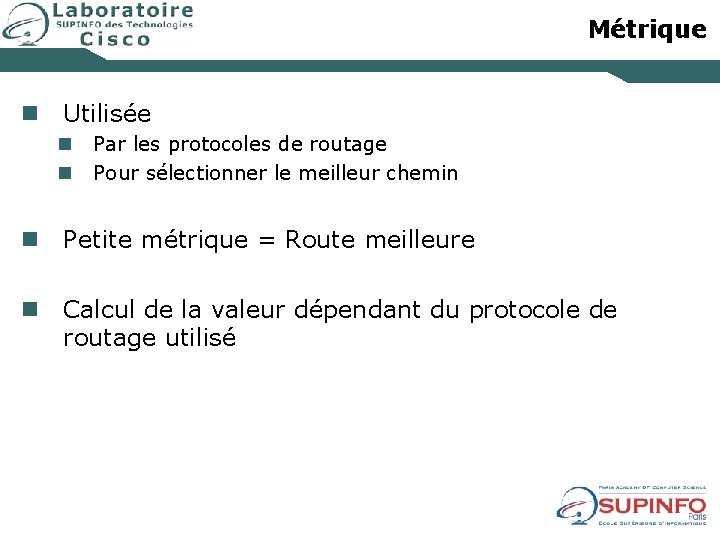

Métrique n Utilisée n n Par les protocoles de routage Pour sélectionner le meilleur chemin n Petite métrique = Route meilleure n Calcul de la valeur dépendant du protocole de routage utilisé

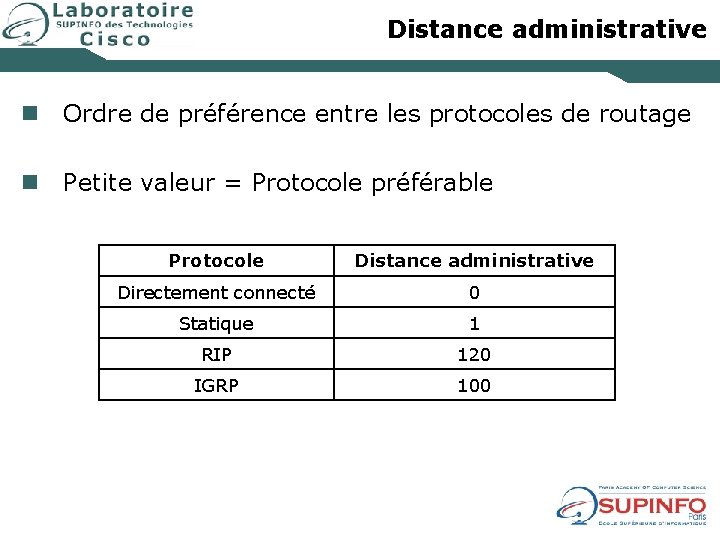

Distance administrative n Ordre de préférence entre les protocoles de routage n Petite valeur = Protocole préférable Protocole Distance administrative Directement connecté 0 Statique 1 RIP 120 IGRP 100

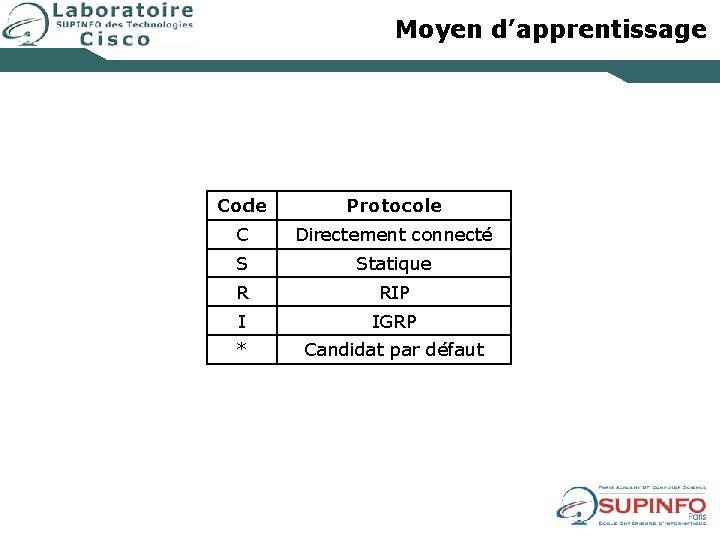

Moyen d’apprentissage Code Protocole C Directement connecté S Statique R RIP I IGRP * Candidat par défaut

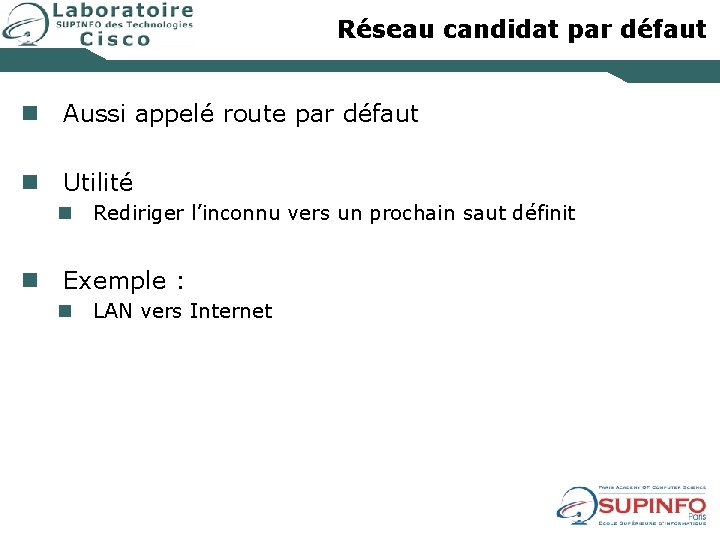

Réseau candidat par défaut n Aussi appelé route par défaut n Utilité n Rediriger l’inconnu vers un prochain saut définit n Exemple : n LAN vers Internet

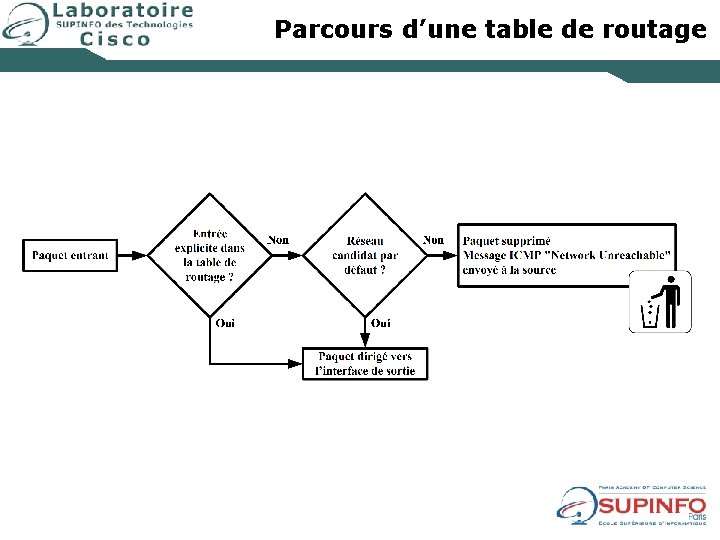

Parcours d’une table de routage

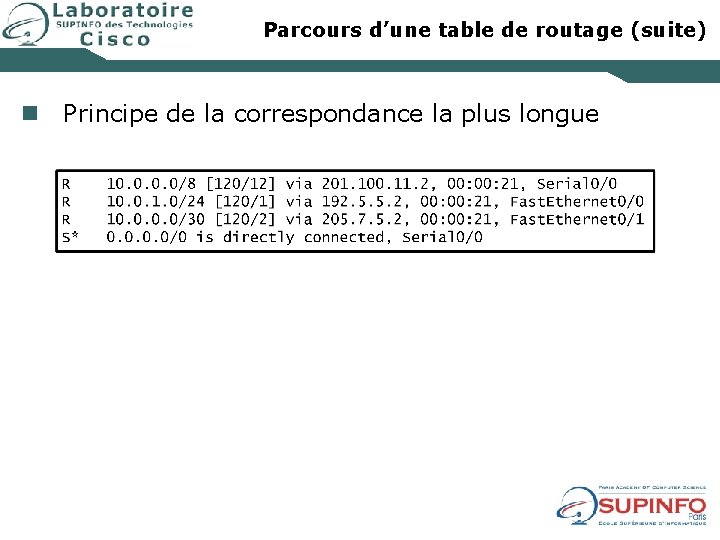

Parcours d’une table de routage (suite) n Principe de la correspondance la plus longue

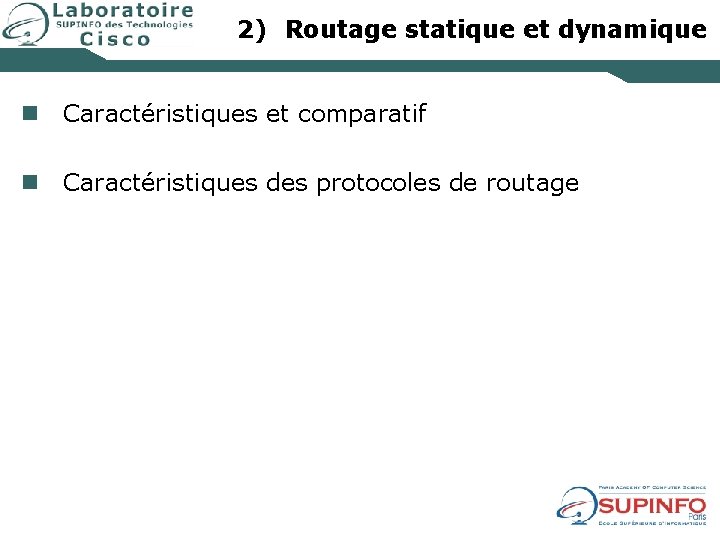

2) Routage statique et dynamique n Caractéristiques et comparatif n Caractéristiques des protocoles de routage

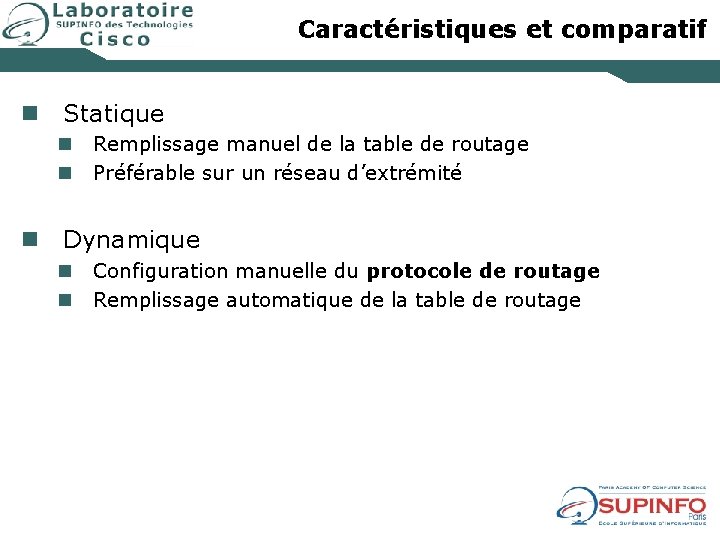

Caractéristiques et comparatif n Statique n n Remplissage manuel de la table de routage Préférable sur un réseau d’extrémité n Dynamique n n Configuration manuelle du protocole de routage Remplissage automatique de la table de routage

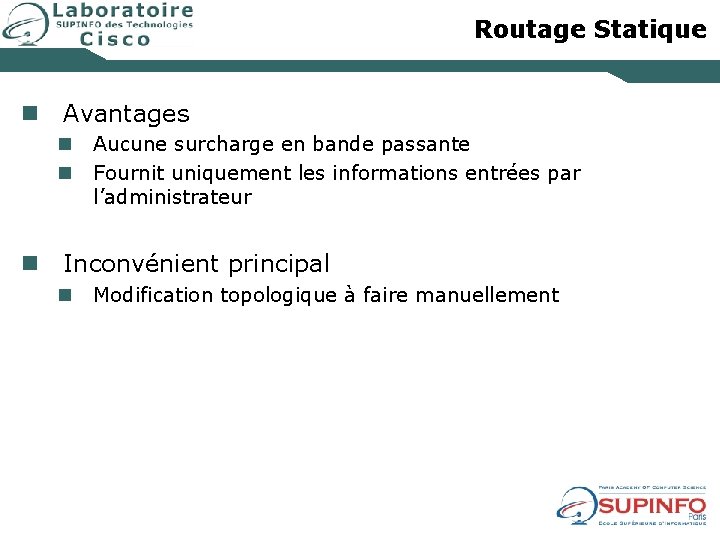

Routage Statique n Avantages n n Aucune surcharge en bande passante Fournit uniquement les informations entrées par l’administrateur n Inconvénient principal n Modification topologique à faire manuellement

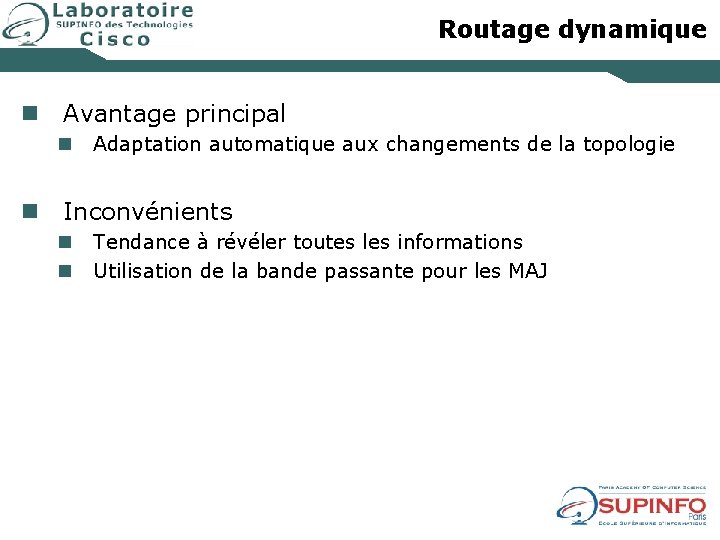

Routage dynamique n Avantage principal n Adaptation automatique aux changements de la topologie n Inconvénients n n Tendance à révéler toutes les informations Utilisation de la bande passante pour les MAJ

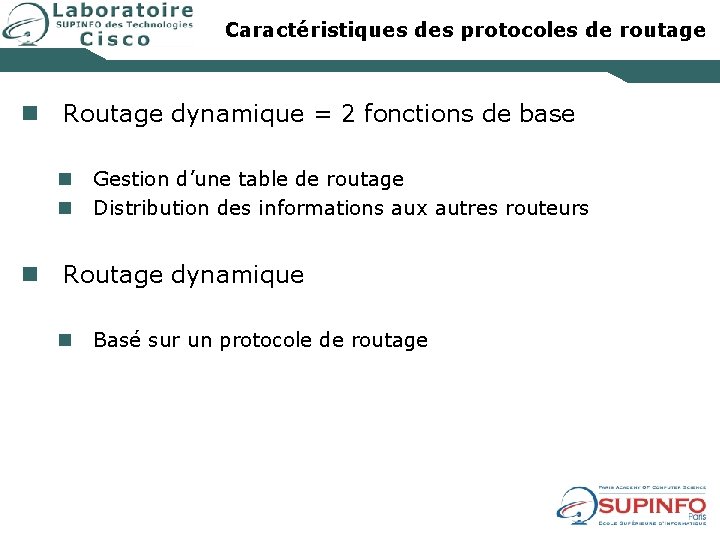

Caractéristiques des protocoles de routage n Routage dynamique = 2 fonctions de base n n Gestion d’une table de routage Distribution des informations aux autres routeurs n Routage dynamique n Basé sur un protocole de routage

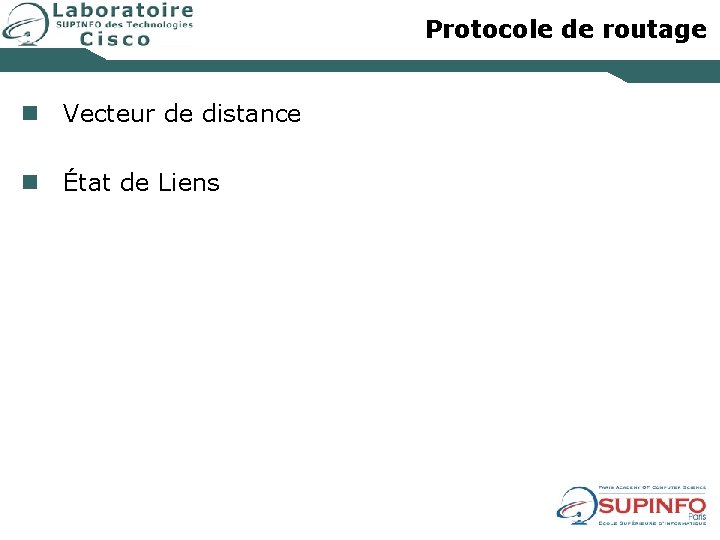

Protocole de routage n Vecteur de distance n État de Liens

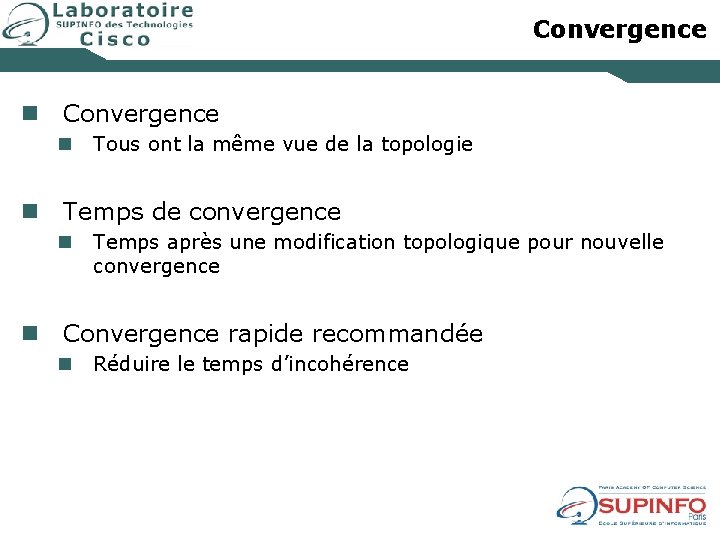

Convergence n Tous ont la même vue de la topologie n Temps de convergence n Temps après une modification topologique pour nouvelle convergence n Convergence rapide recommandée n Réduire le temps d’incohérence

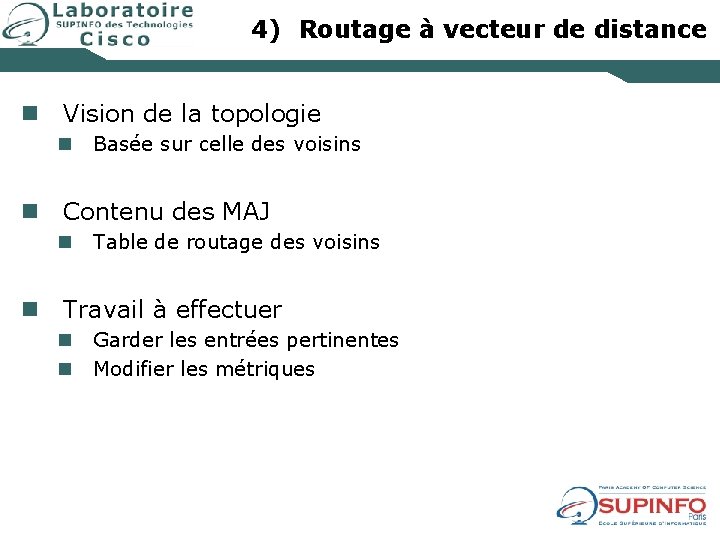

4) Routage à vecteur de distance n Vision de la topologie n Basée sur celle des voisins n Contenu des MAJ n Table de routage des voisins n Travail à effectuer n n Garder les entrées pertinentes Modifier les métriques

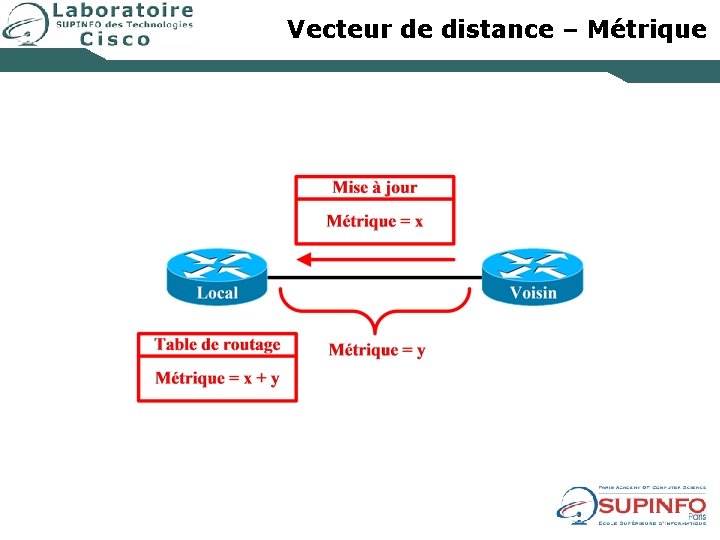

Vecteur de distance – Métrique

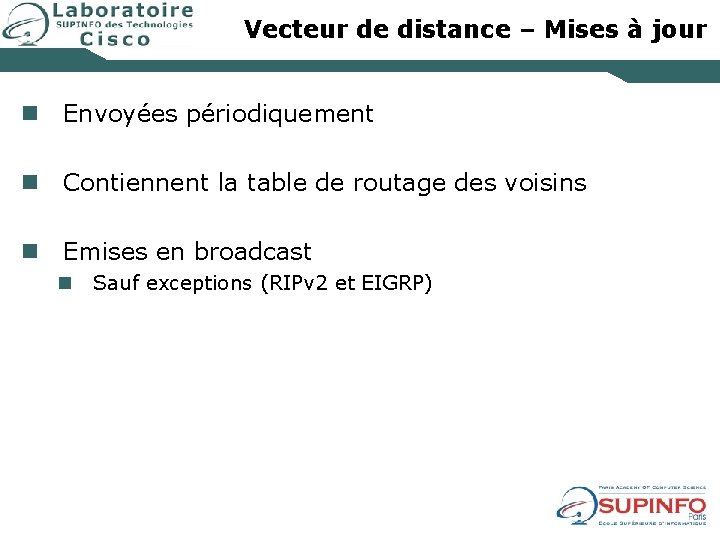

Vecteur de distance – Mises à jour n Envoyées périodiquement n Contiennent la table de routage des voisins n Emises en broadcast n Sauf exceptions (RIPv 2 et EIGRP)

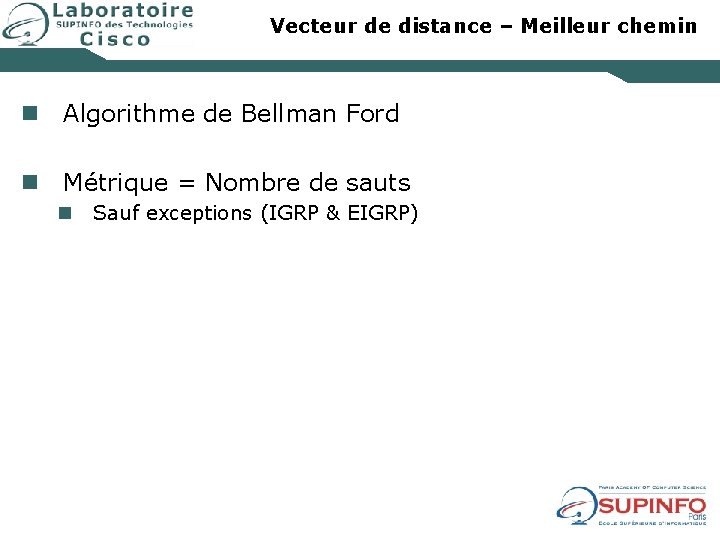

Vecteur de distance – Meilleur chemin n Algorithme de Bellman Ford n Métrique = Nombre de sauts n Sauf exceptions (IGRP & EIGRP)

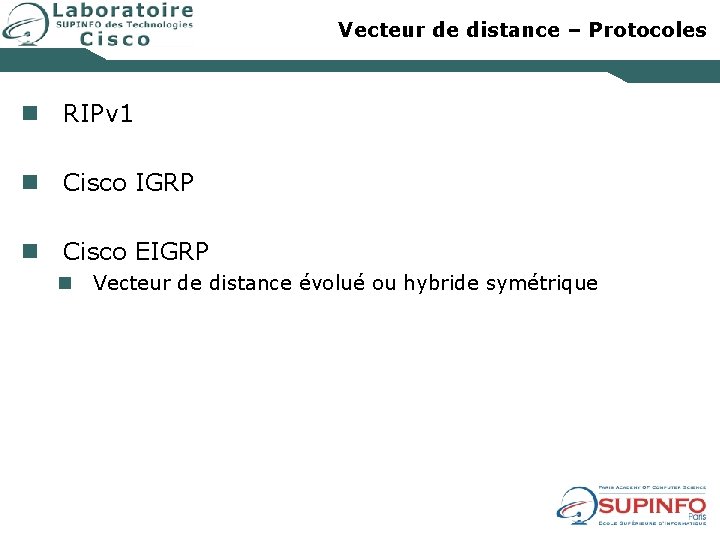

Vecteur de distance – Protocoles n RIPv 1 n Cisco IGRP n Cisco EIGRP n Vecteur de distance évolué ou hybride symétrique

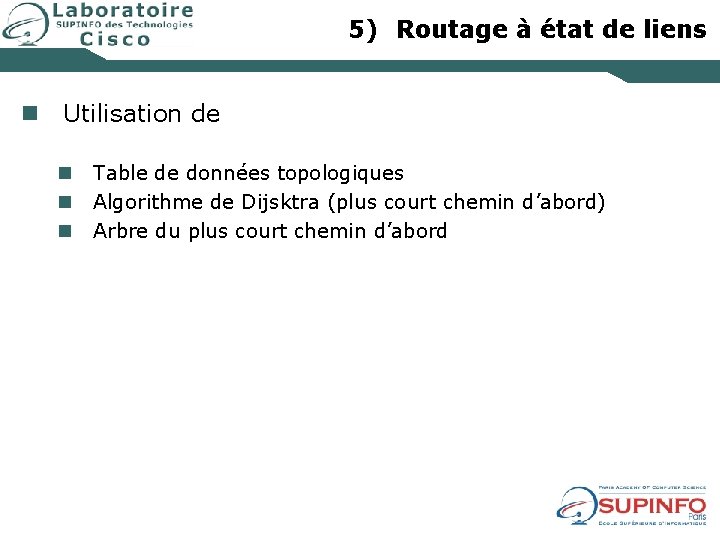

5) Routage à état de liens n Utilisation de n n n Table de données topologiques Algorithme de Dijsktra (plus court chemin d’abord) Arbre du plus court chemin d’abord

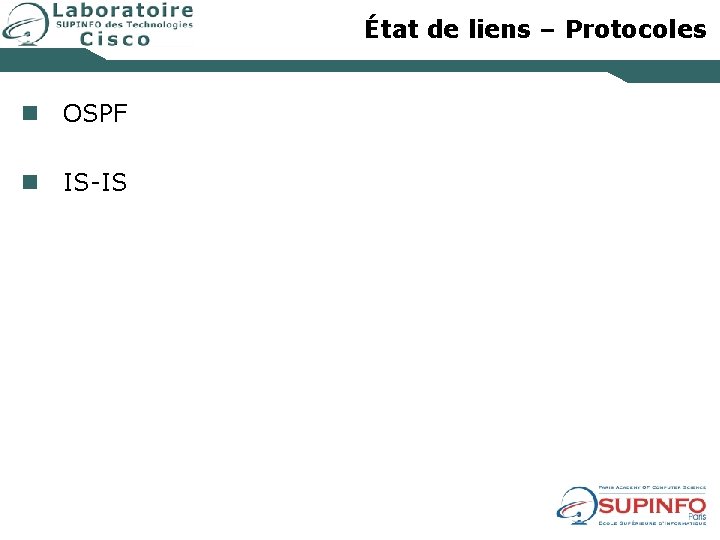

État de liens – Protocoles n OSPF n IS-IS

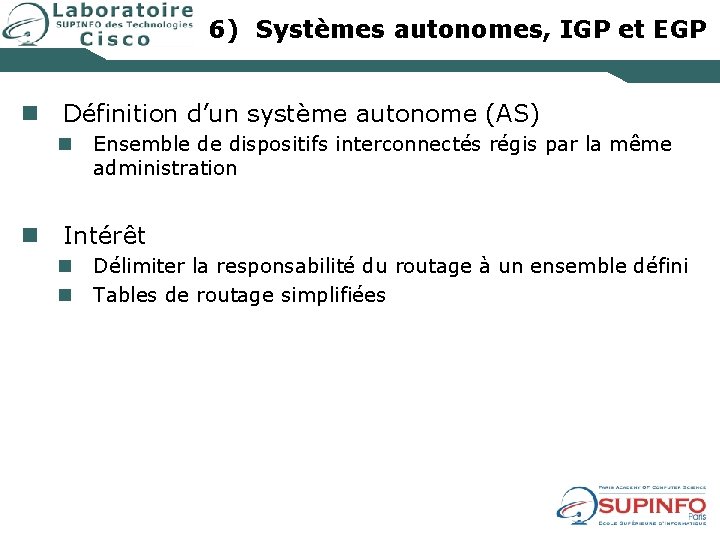

6) Systèmes autonomes, IGP et EGP n Définition d’un système autonome (AS) n Ensemble de dispositifs interconnectés régis par la même administration n Intérêt n n Délimiter la responsabilité du routage à un ensemble défini Tables de routage simplifiées

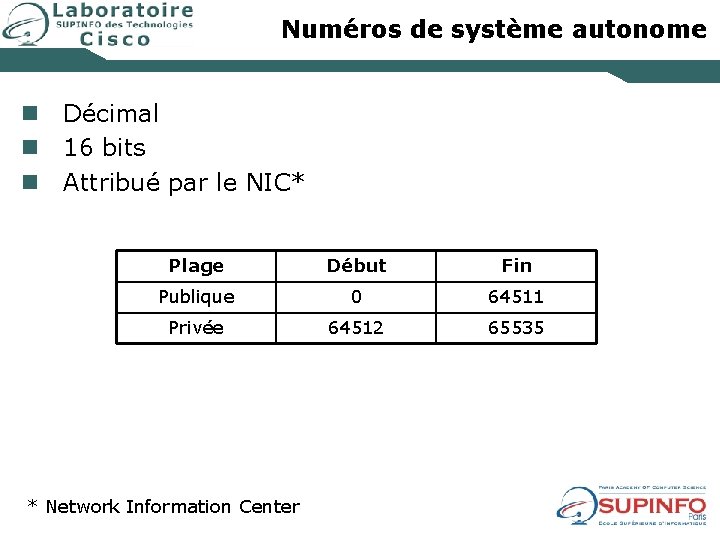

Numéros de système autonome n Décimal n 16 bits n Attribué par le NIC* Plage Début Fin Publique 0 64511 Privée 64512 65535 * Network Information Center

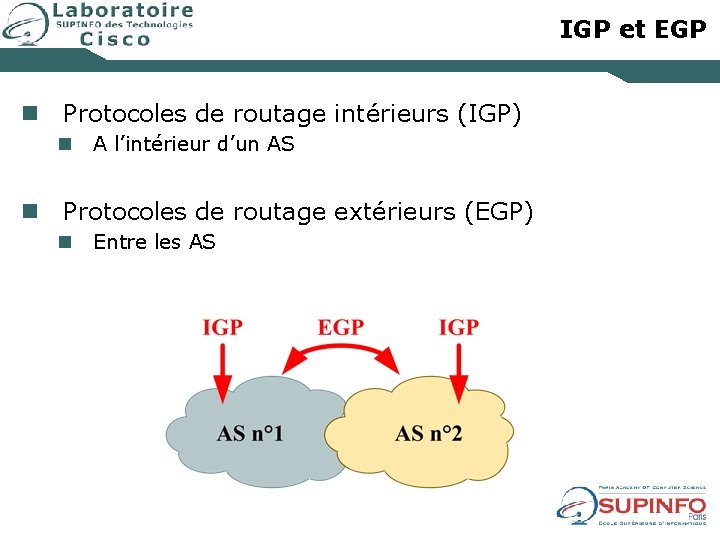

IGP et EGP n Protocoles de routage intérieurs (IGP) n A l’intérieur d’un AS n Protocoles de routage extérieurs (EGP) n Entre les AS

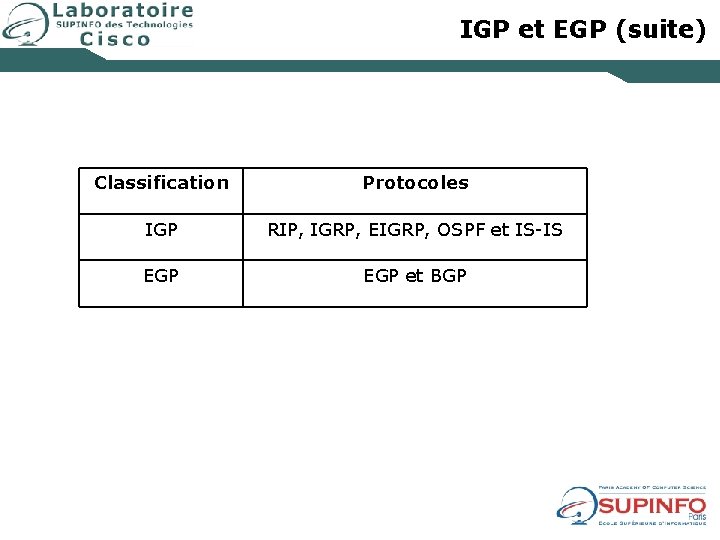

IGP et EGP (suite) Classification Protocoles IGP RIP, IGRP, EIGRP, OSPF et IS-IS EGP et BGP

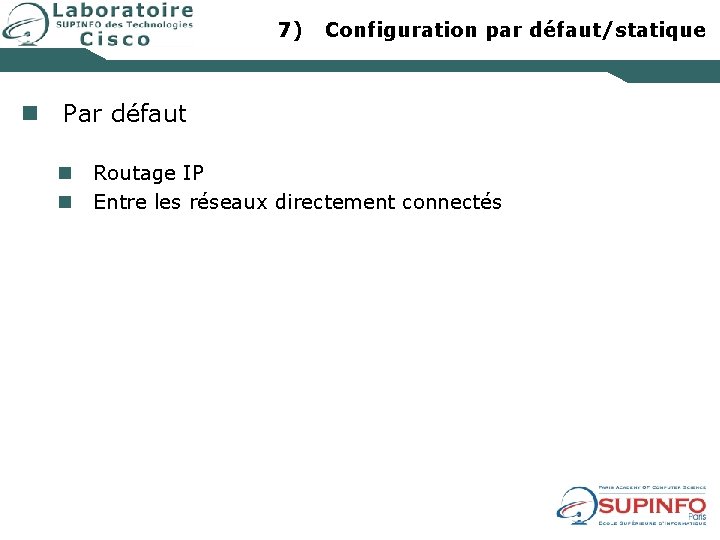

7) Configuration par défaut/statique n Par défaut n n Routage IP Entre les réseaux directement connectés

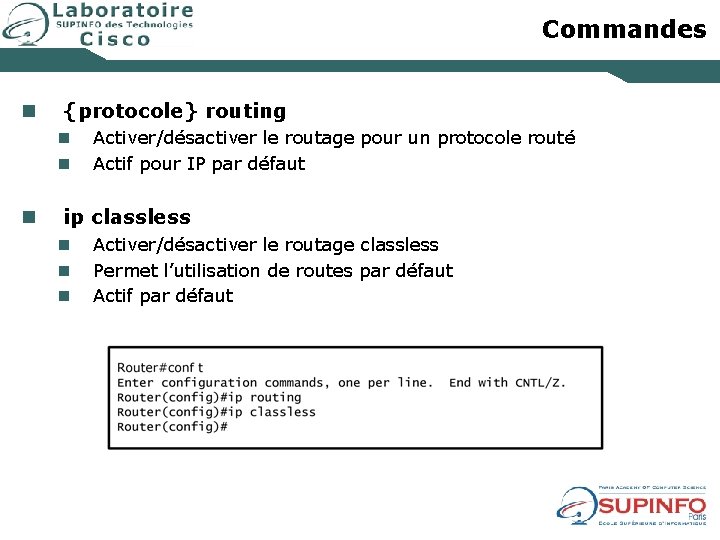

Commandes n {protocole} routing n n n Activer/désactiver le routage pour un protocole routé Actif pour IP par défaut ip classless n n n Activer/désactiver le routage classless Permet l’utilisation de routes par défaut Actif par défaut

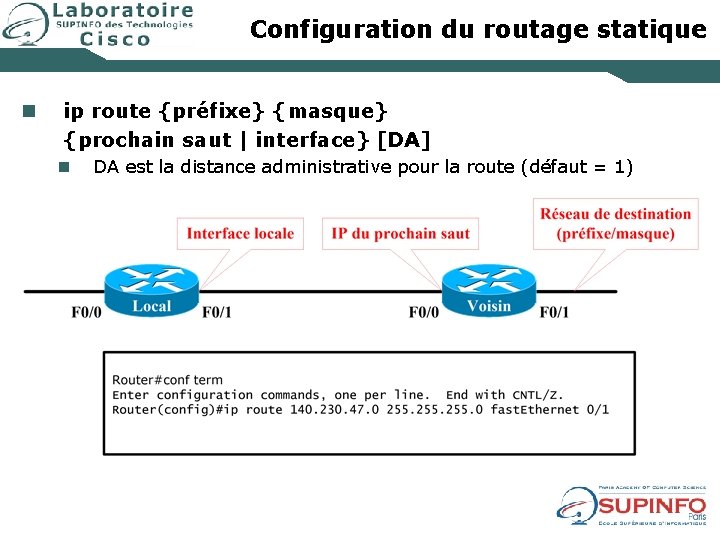

Configuration du routage statique n ip route {préfixe} {masque} {prochain saut | interface} [DA] n DA est la distance administrative pour la route (défaut = 1)

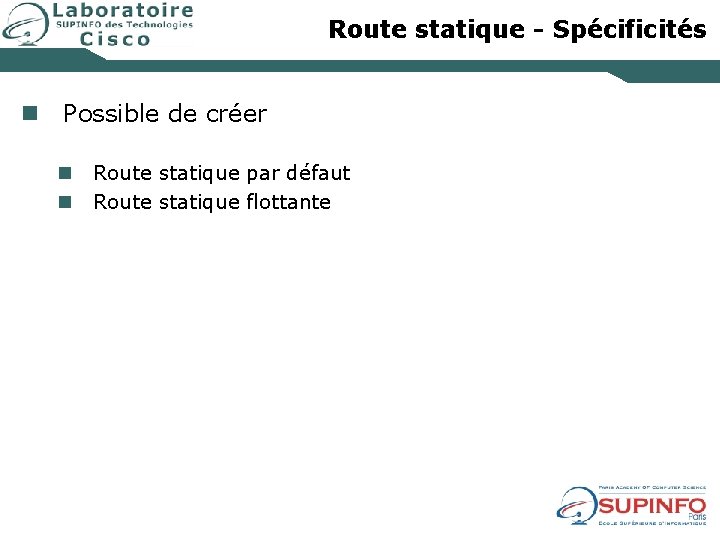

Route statique - Spécificités n Possible de créer n n Route statique par défaut Route statique flottante

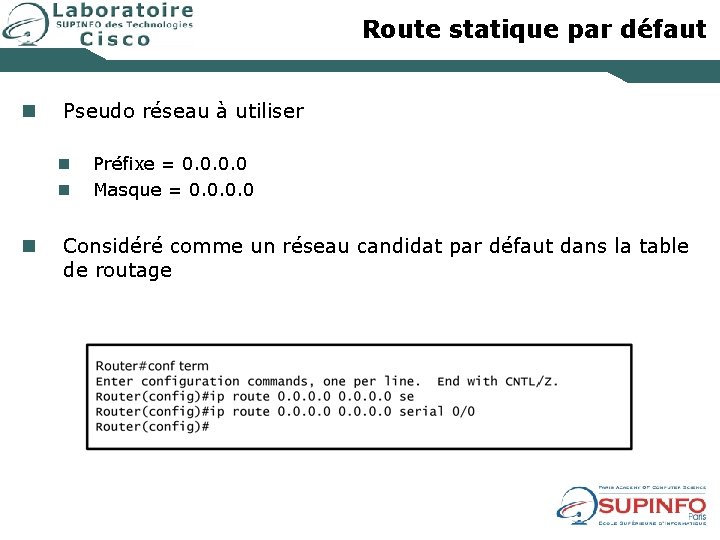

Route statique par défaut n Pseudo réseau à utiliser n n n Préfixe = 0. 0 Masque = 0. 0 Considéré comme un réseau candidat par défaut dans la table de routage

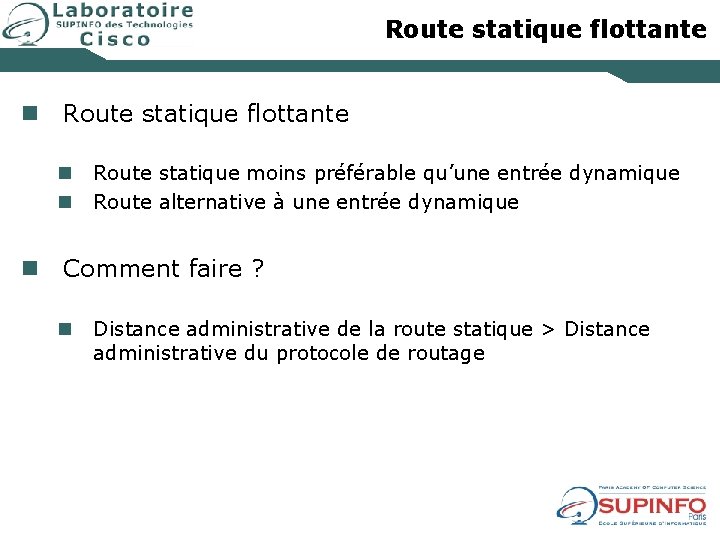

Route statique flottante n n Route statique moins préférable qu’une entrée dynamique Route alternative à une entrée dynamique n Comment faire ? n Distance administrative de la route statique > Distance administrative du protocole de routage

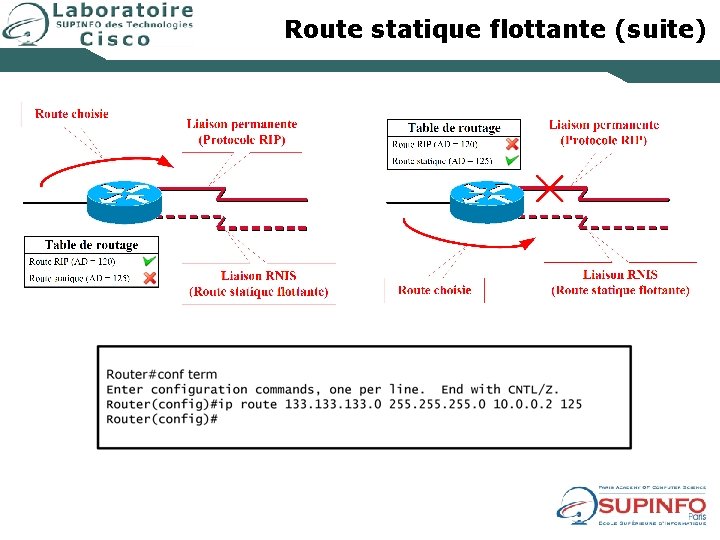

Route statique flottante (suite)

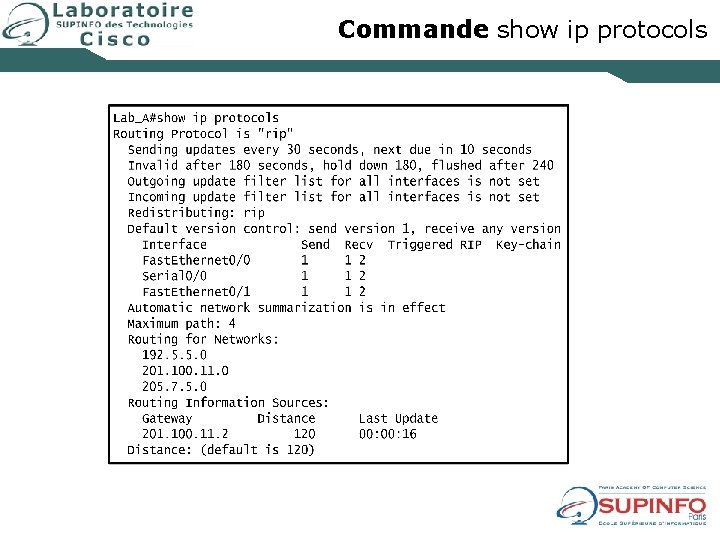

Commande show ip protocols

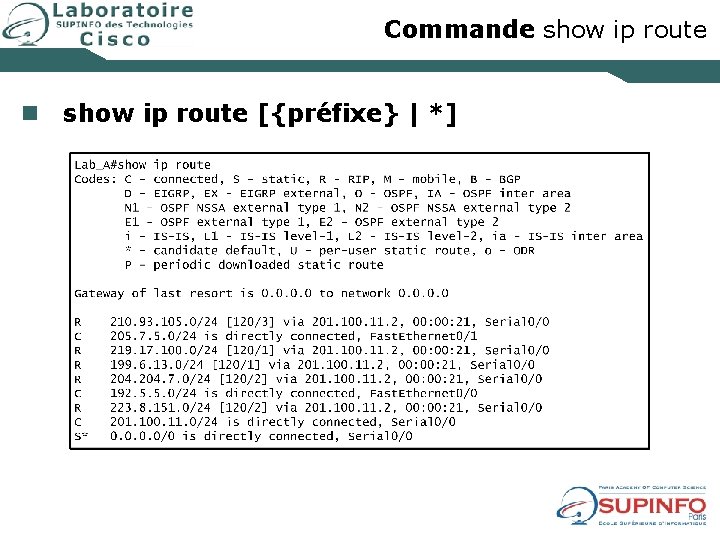

Commande show ip route n show ip route [{préfixe} | *]

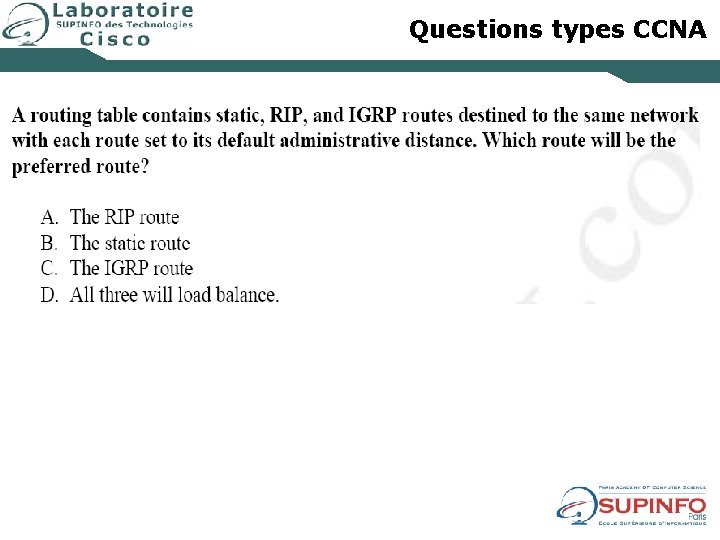

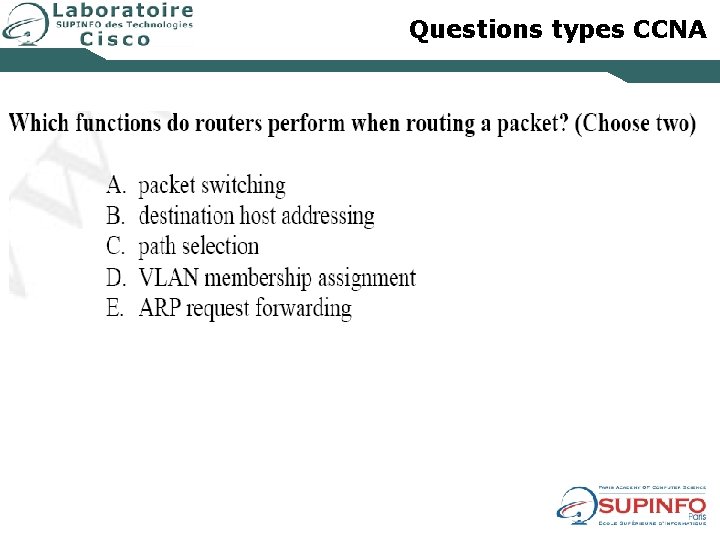

Questions types CCNA
