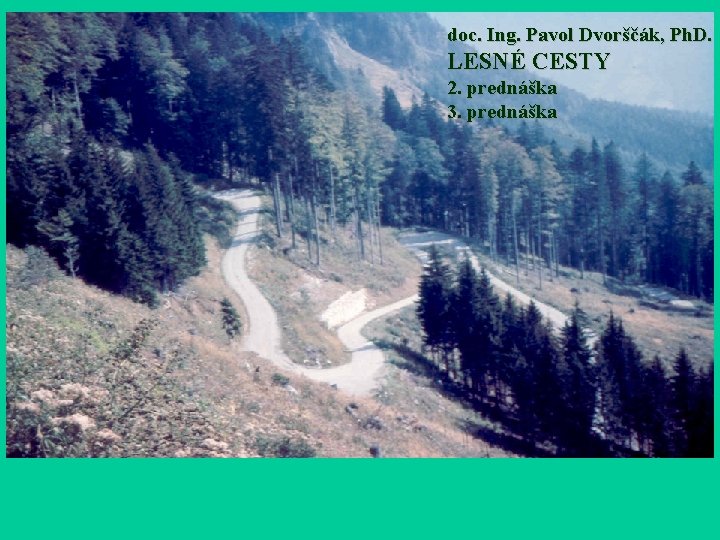

doc. Ing. Pavol Dvorščák, Ph. D. LESNÉ CESTY 2. prednáška 3. prednáška

TEORETICKÉ PODKLADY PROJEKTOVANIA LESNÝCH CIEST TRASOVANIE LESNÝCH CIEST • Dopravné prostriedky používané v lese • Legislatíva projektovania • Normy - STN 736108 lesná dopravná sieť • Zásady a podmienky trasovania - riadiaca čiara

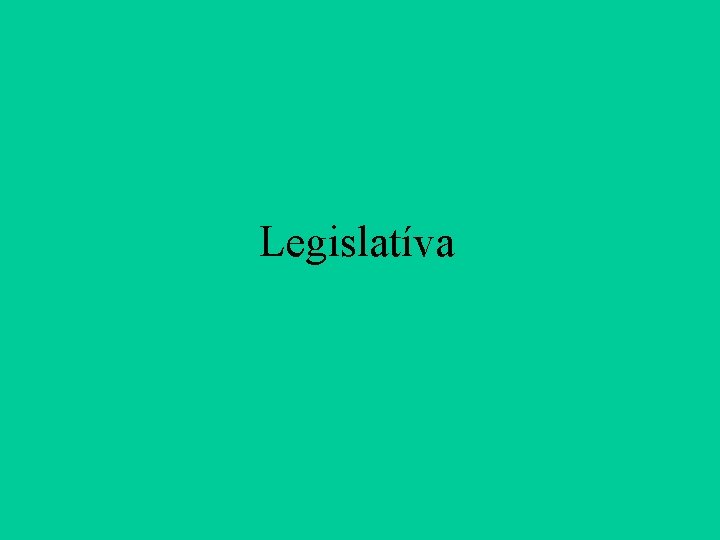

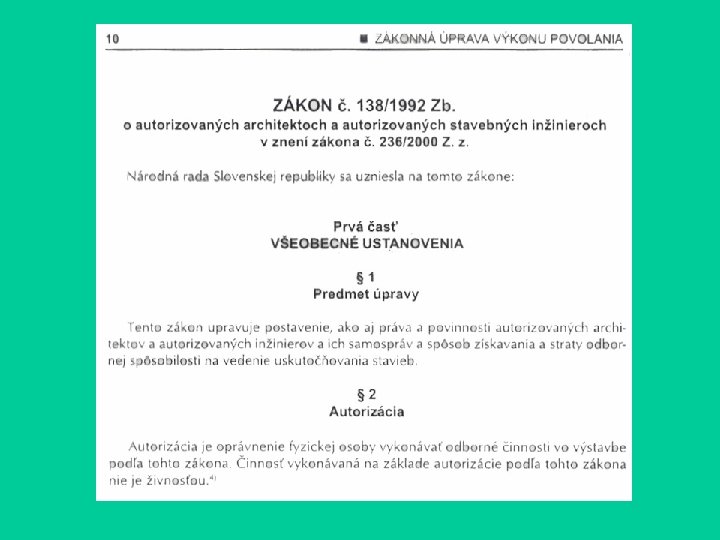

Legislatíva

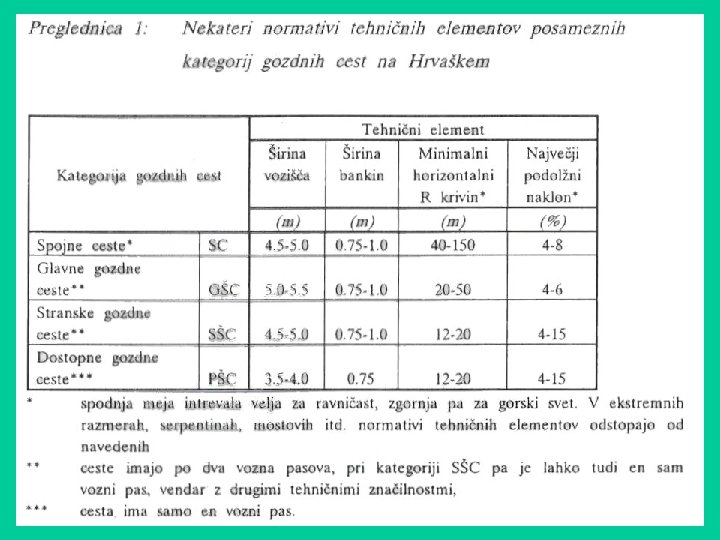

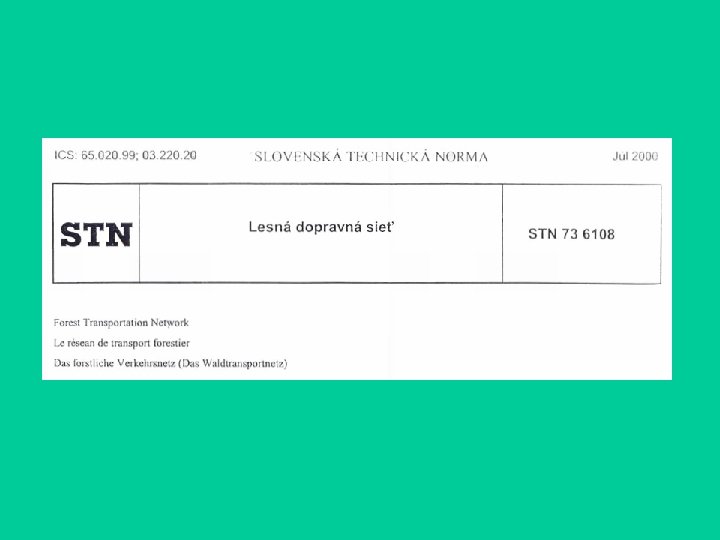

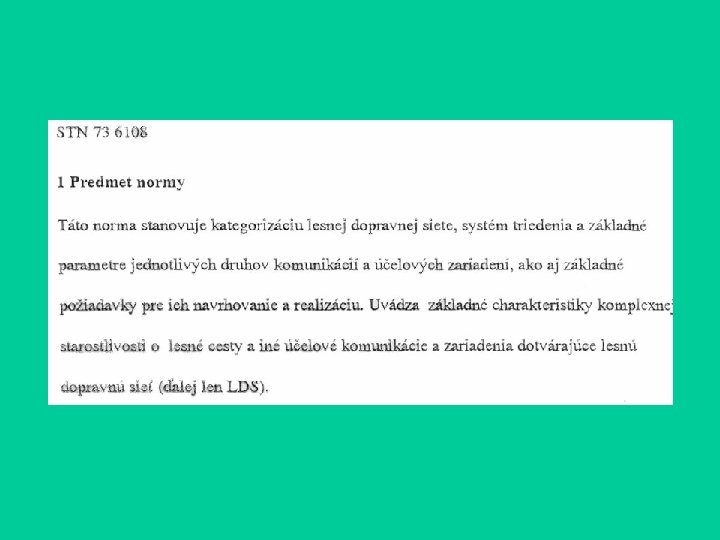

NORMY

Zásady a podmienky trasovania - riadiaca čiara

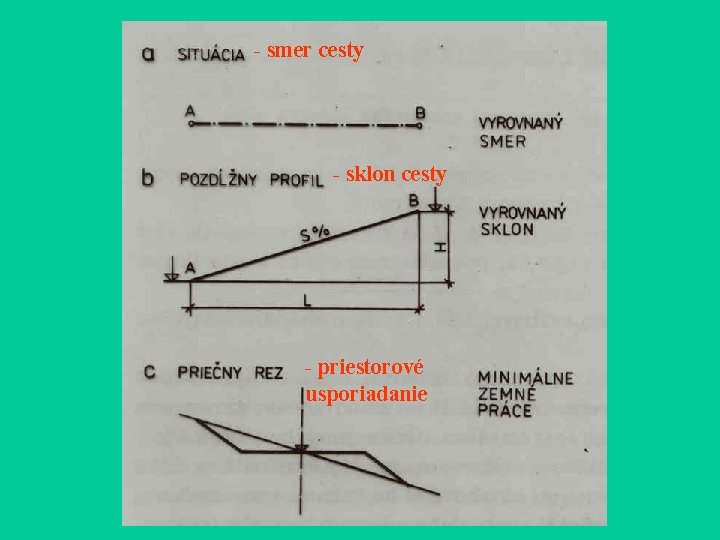

- smer cesty - sklon cesty - priestorové usporiadanie

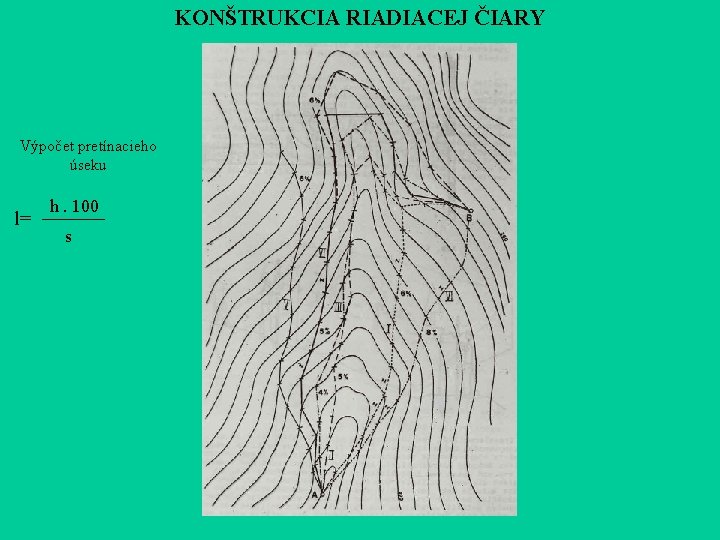

KONŠTRUKCIA RIADIACEJ ČIARY Výpočet pretínacieho úseku l= h. 100 s

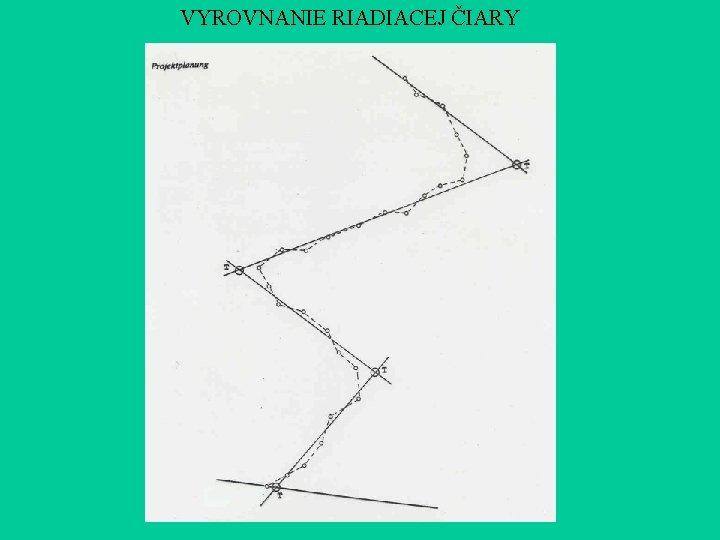

VYROVNANIE RIADIACEJ ČIARY

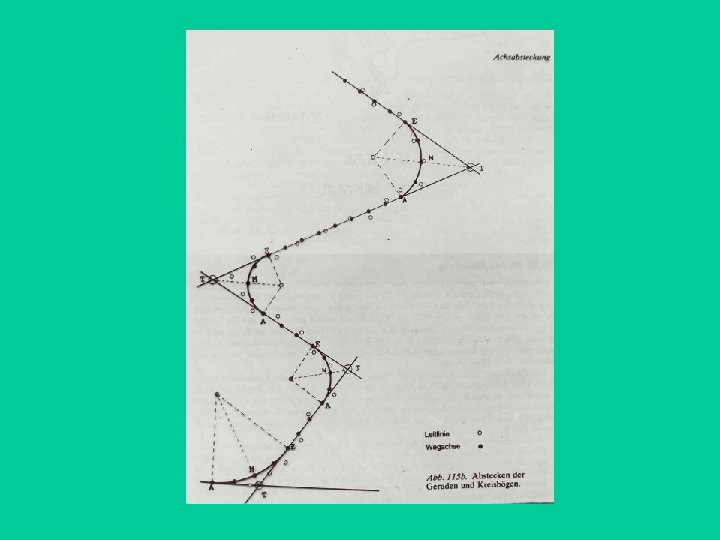

SMEROVÉ PRVKY TRASY LESNEJ CESTY • priamky • smerové oblúky - kružnicové - prechodnicové - zložené oblúky a točky

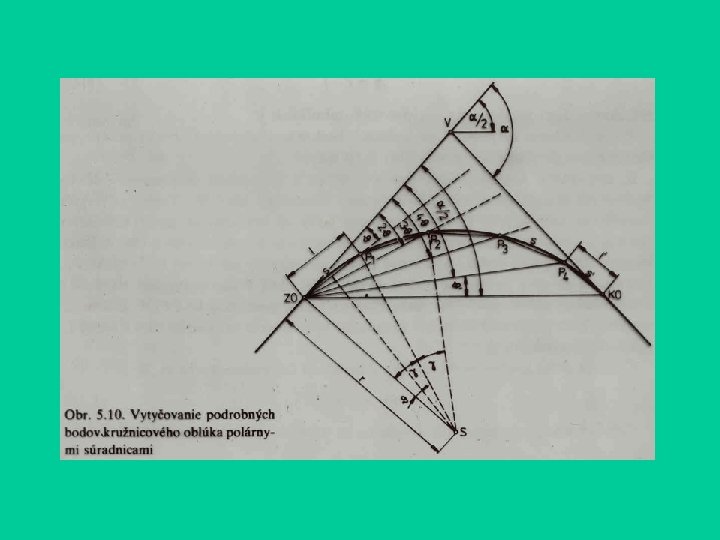

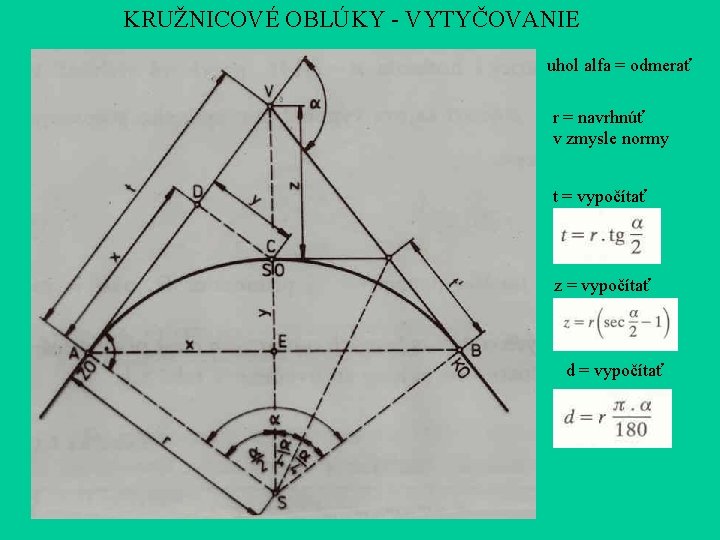

KRUŽNICOVÉ OBLÚKY - VYTYČOVANIE uhol alfa = odmerať r = navrhnúť v zmysle normy t = vypočítať z = vypočítať d = vypočítať

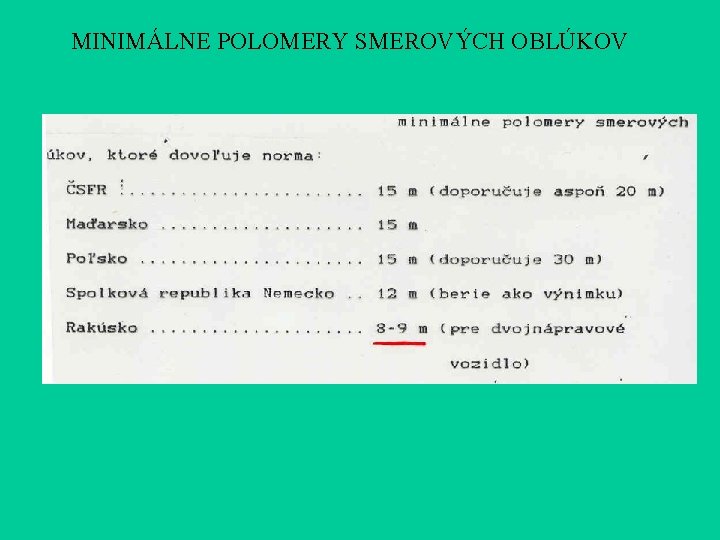

MINIMÁLNE POLOMERY SMEROVÝCH OBLÚKOV

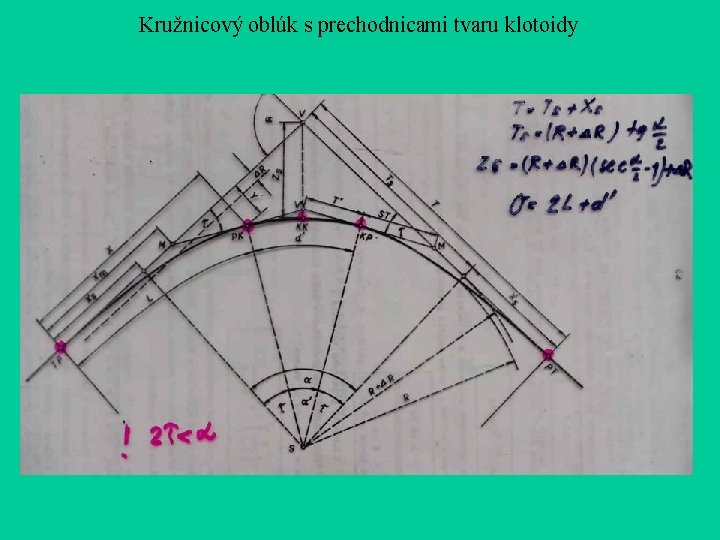

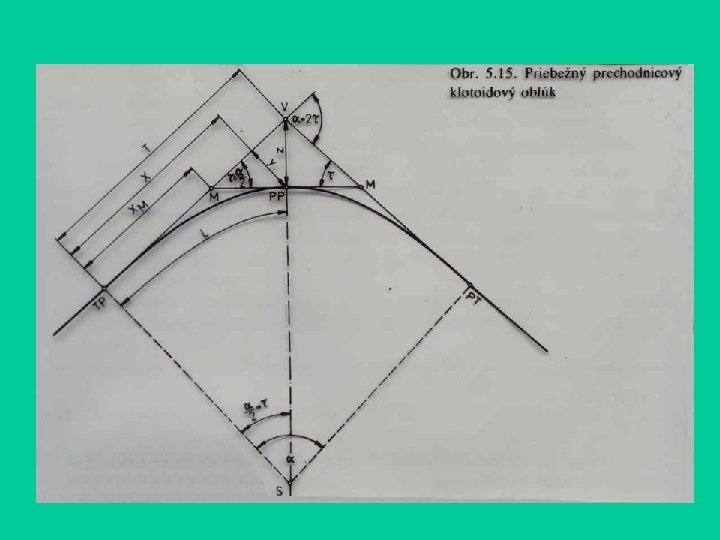

Kružnicový oblúk s prechodnicami tvaru klotoidy

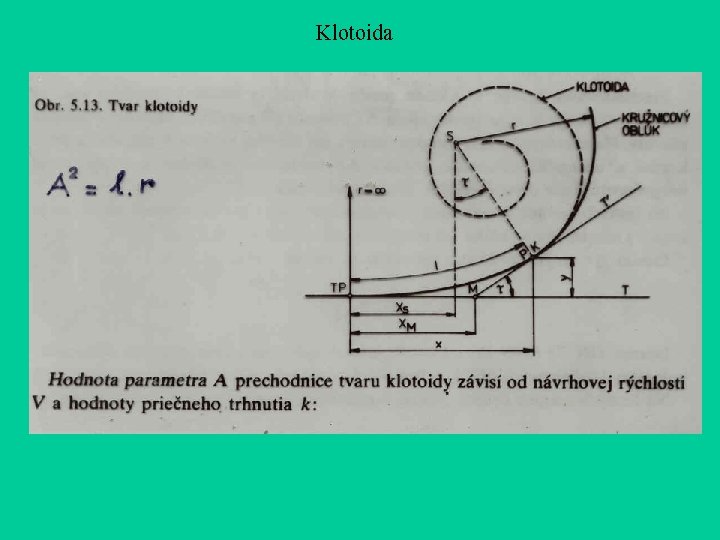

Klotoida

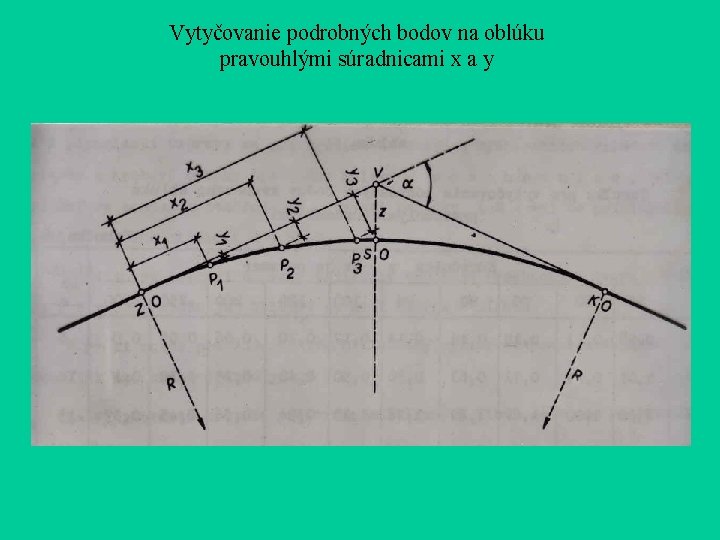

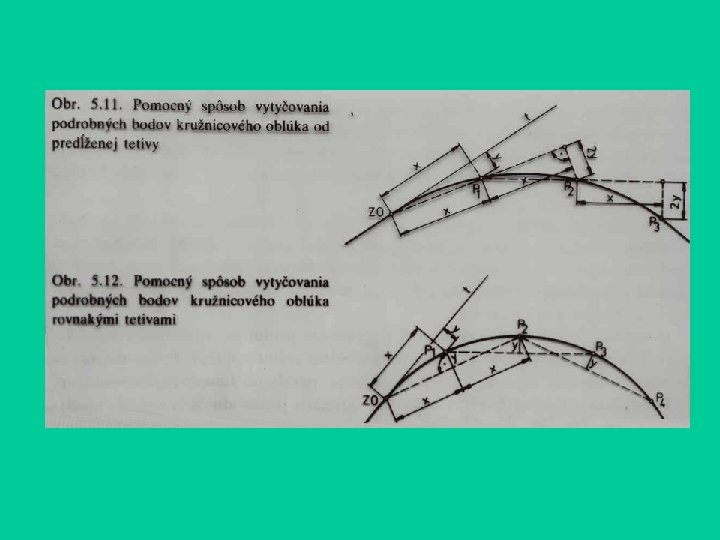

Vytyčovanie podrobných bodov na oblúku pravouhlými súradnicami x a y

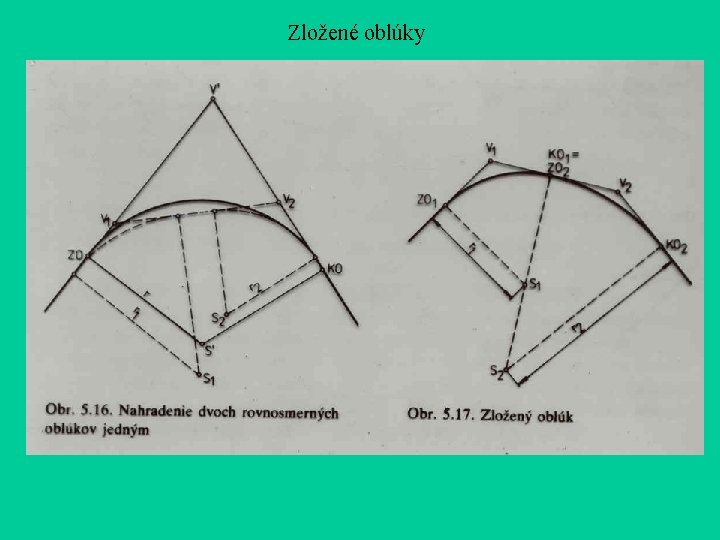

Zložené oblúky

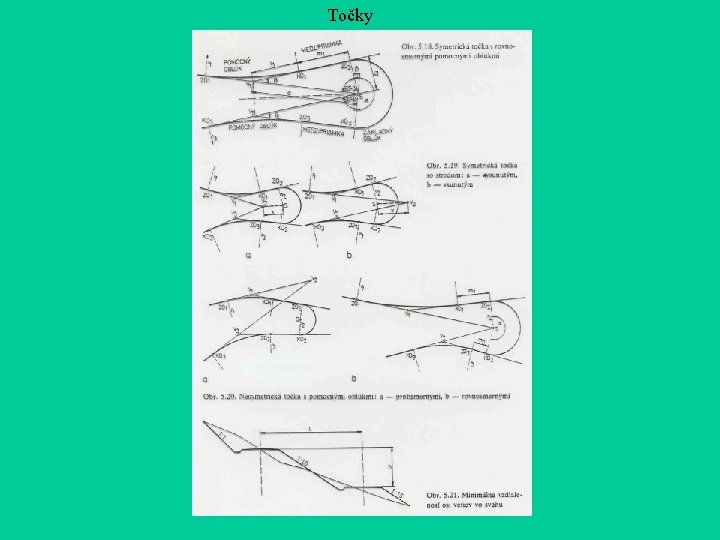

Točky

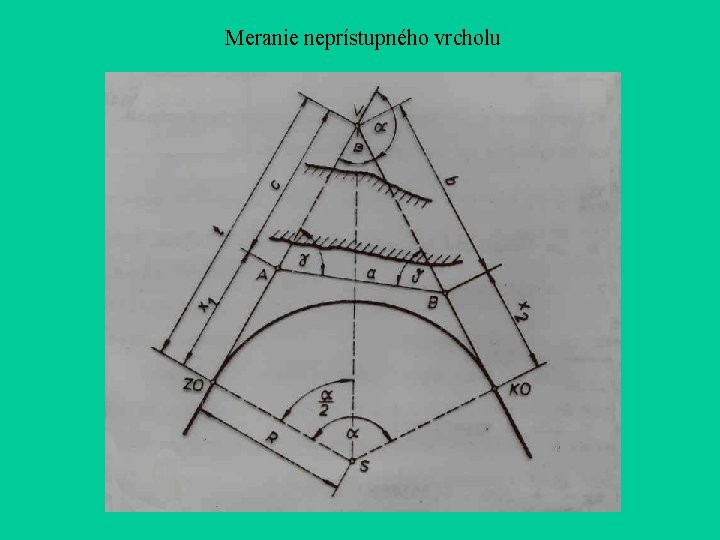

Meranie neprístupného vrcholu

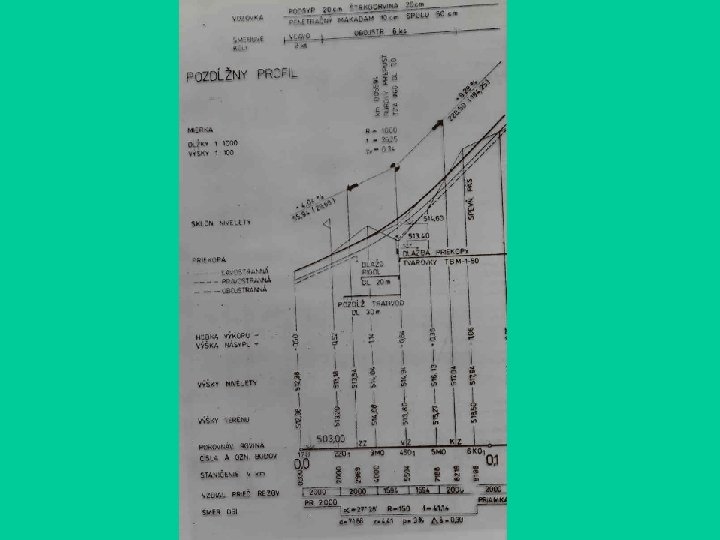

NÁVRHOVÉ PRVKY POZDĹŽNEHO SKLONU TRASY • Pozdĺžny rez terénom • Niveleta cesty • Výškové oblúky

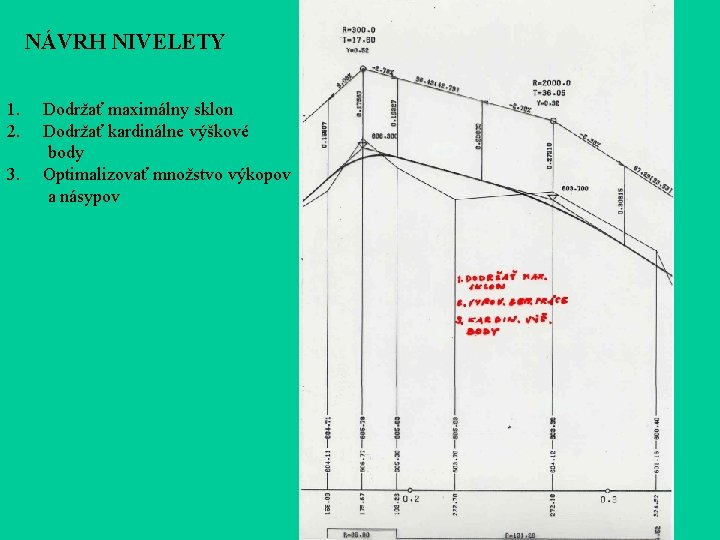

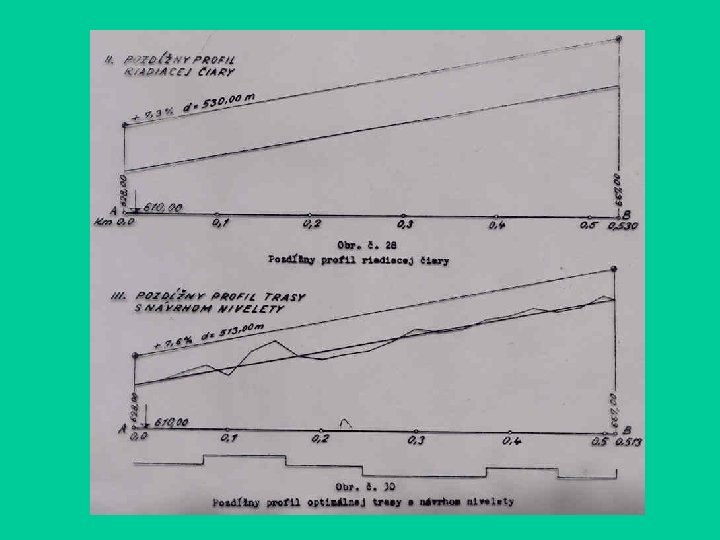

NÁVRH NIVELETY 1. 2. 3. Dodržať maximálny sklon Dodržať kardinálne výškové body Optimalizovať množstvo výkopov a násypov

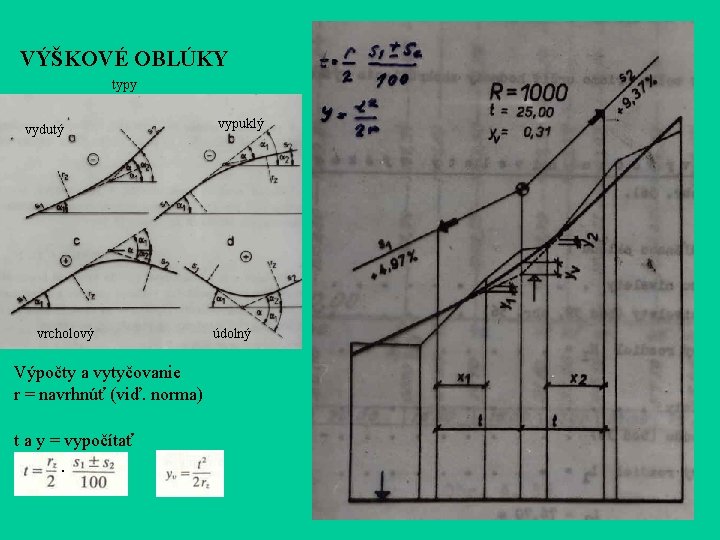

VÝŠKOVÉ OBLÚKY typy vydutý vrcholový Výpočty a vytyčovanie r = navrhnúť (viď. norma) t a y = vypočítať. vypuklý údolný

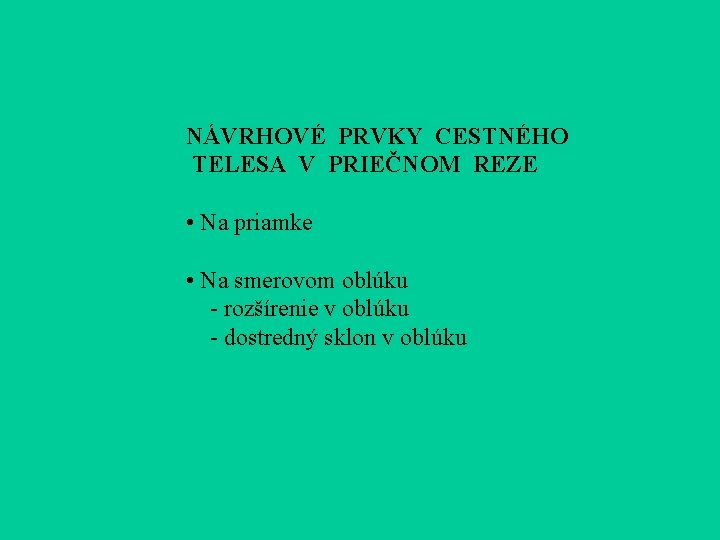

NÁVRHOVÉ PRVKY CESTNÉHO TELESA V PRIEČNOM REZE • Na priamke • Na smerovom oblúku - rozšírenie v oblúku - dostredný sklon v oblúku

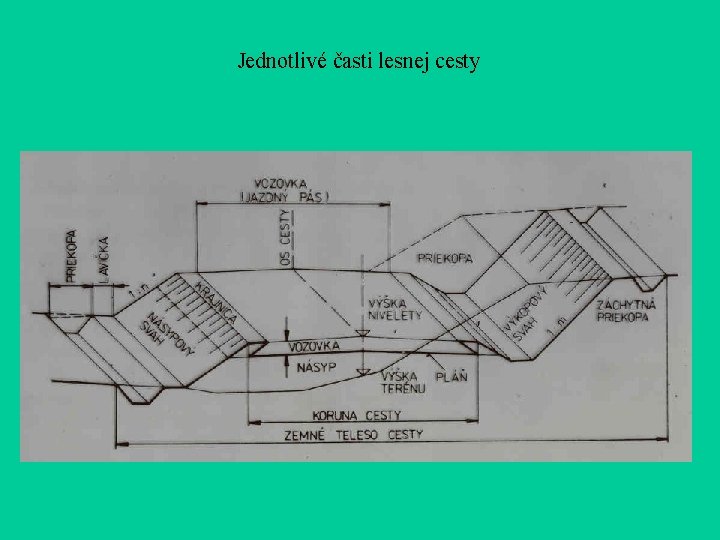

Jednotlivé časti lesnej cesty

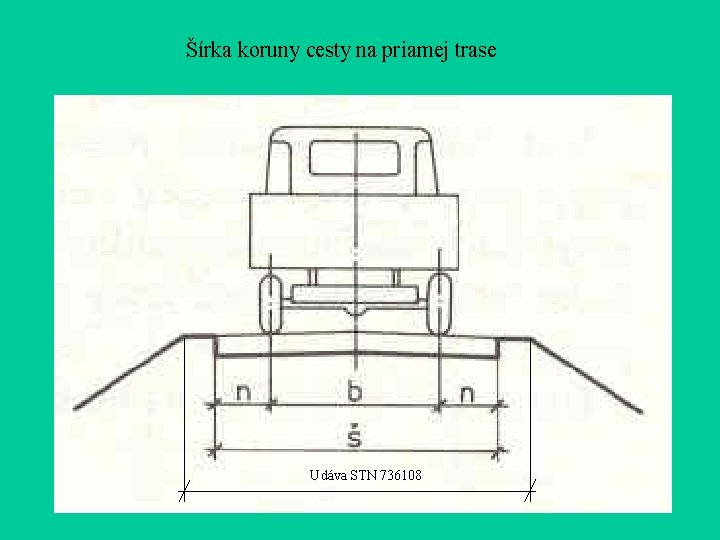

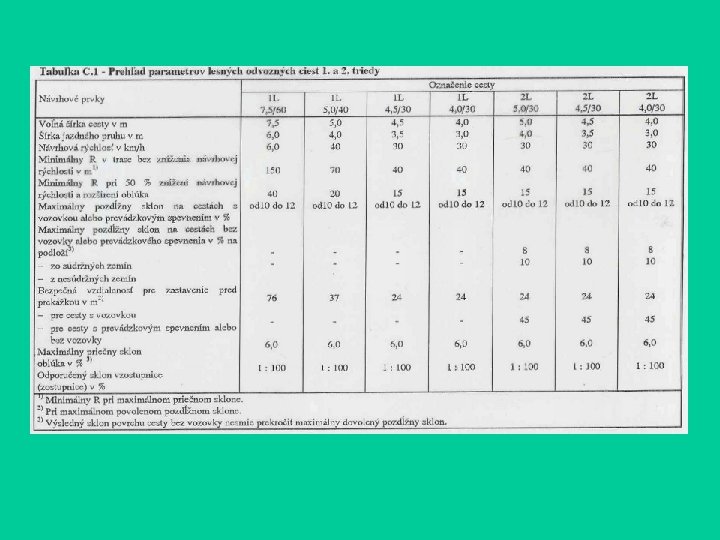

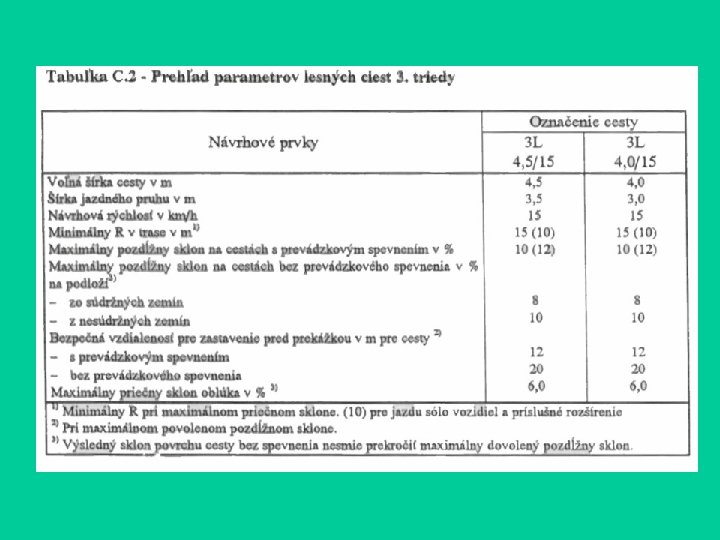

Šírka koruny cesty na priamej trase Udáva STN 736108

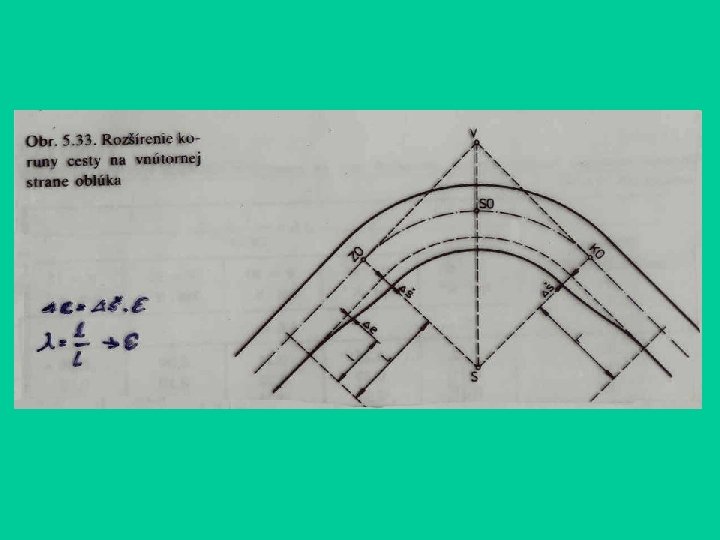

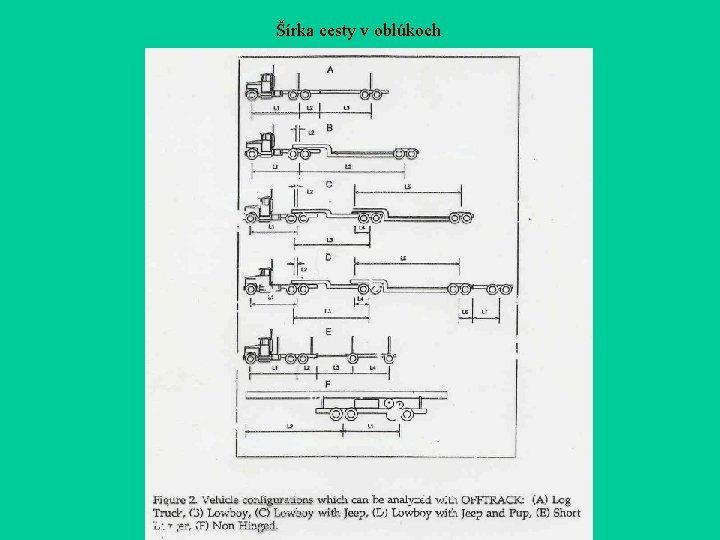

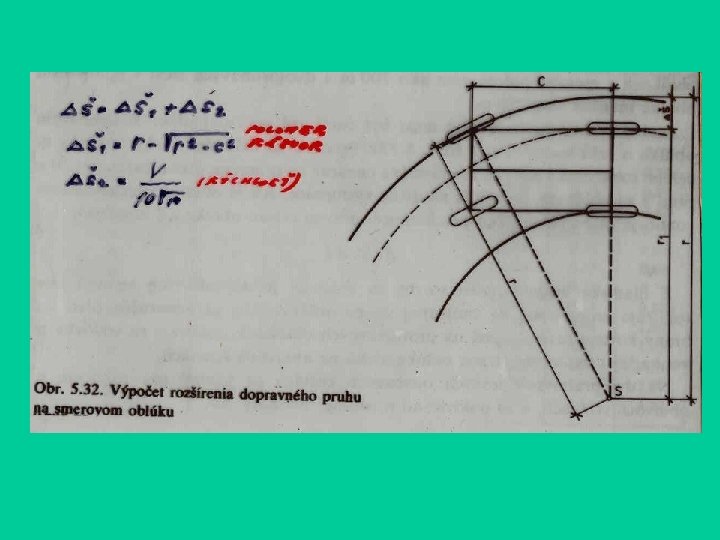

Šírka cesty v oblúkoch

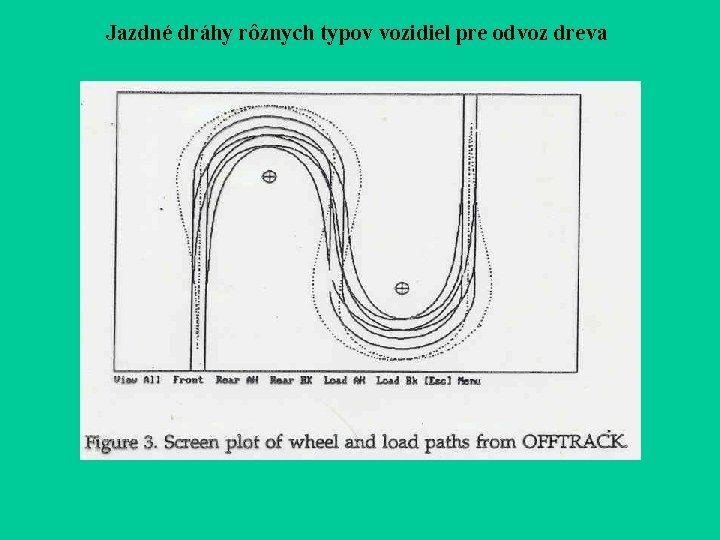

Jazdné dráhy rôznych typov vozidiel pre odvoz dreva

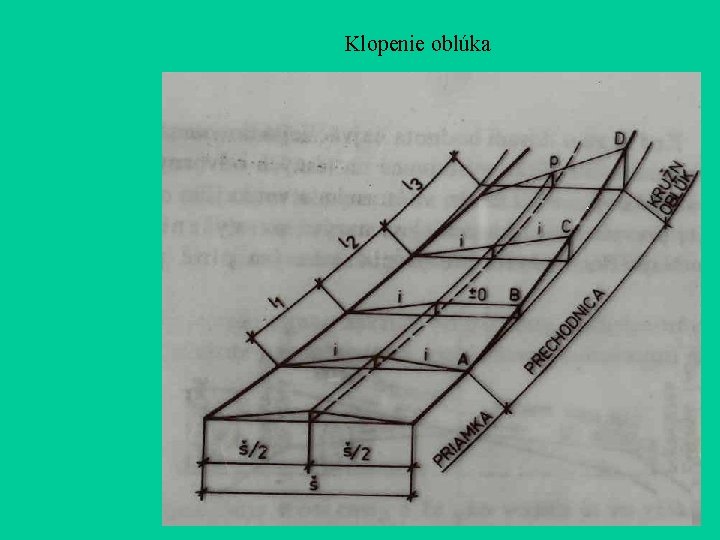

Klopenie oblúka

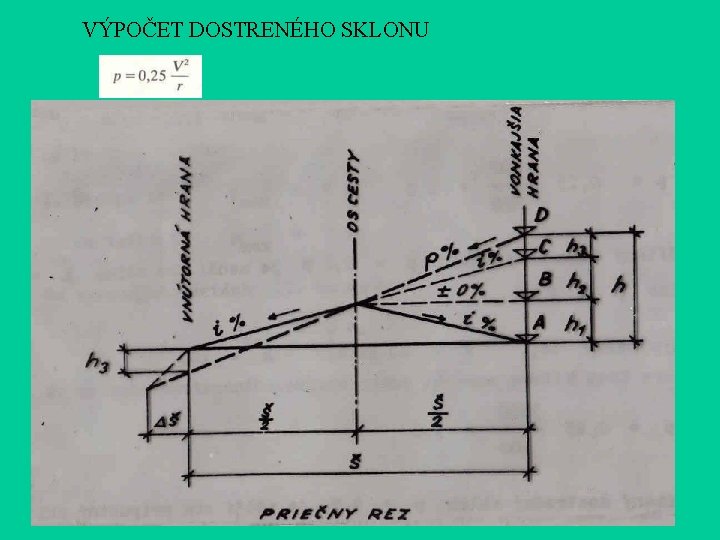

VÝPOČET DOSTRENÉHO SKLONU

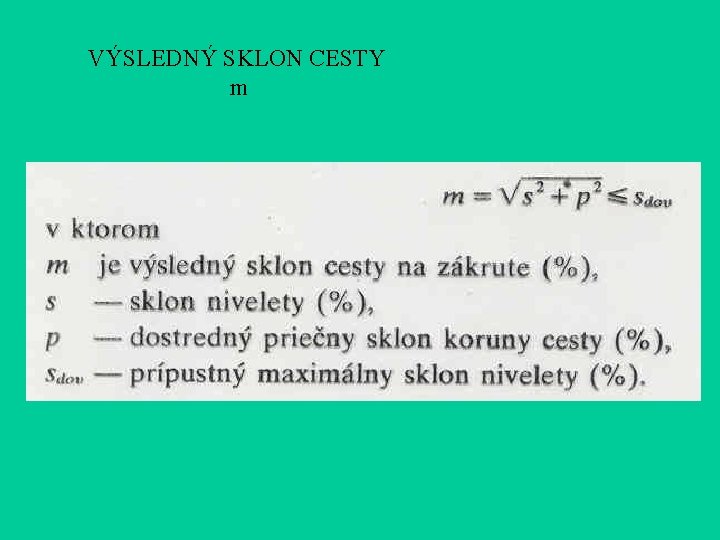

VÝSLEDNÝ SKLON CESTY m

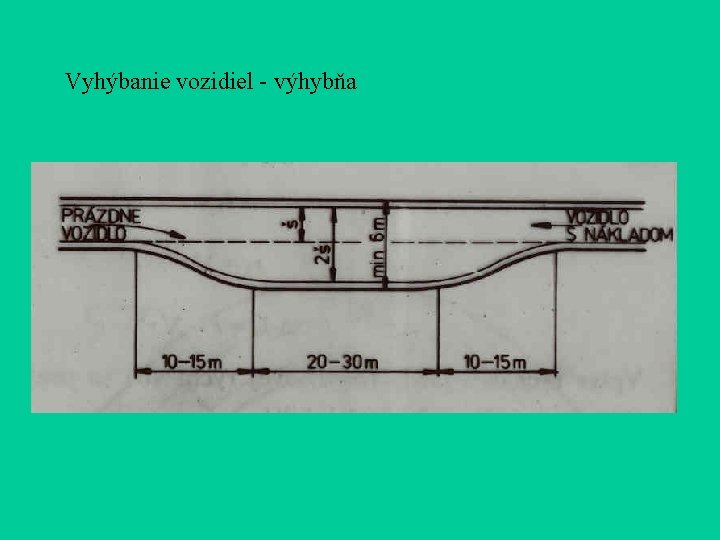

Vyhýbanie vozidiel - výhybňa

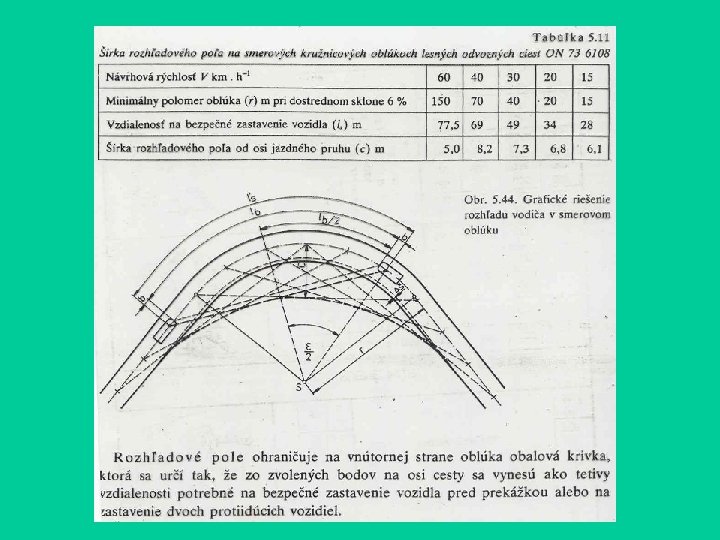

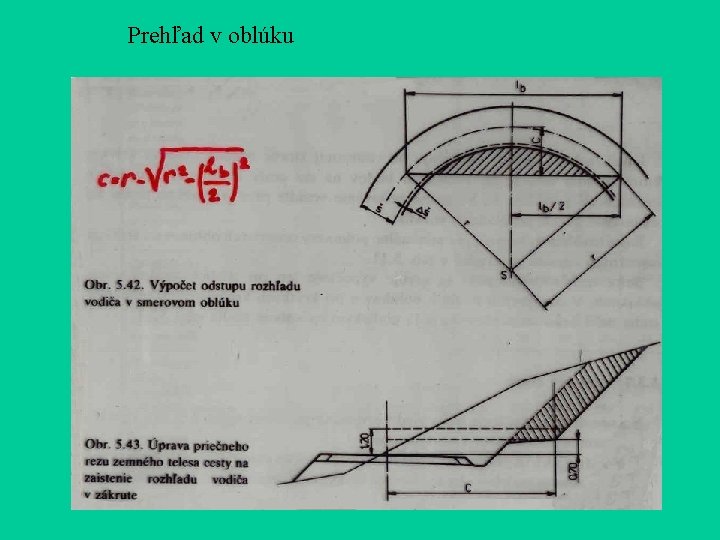

Prehľad v oblúku

GRAFICKÝ ROZVOZ HMÔT – HMOTNICA • výpočet plôch a kubatúr • grafické riešenie rozvozu zeminy a výpočet strednej rozvoznej vzdialenosti

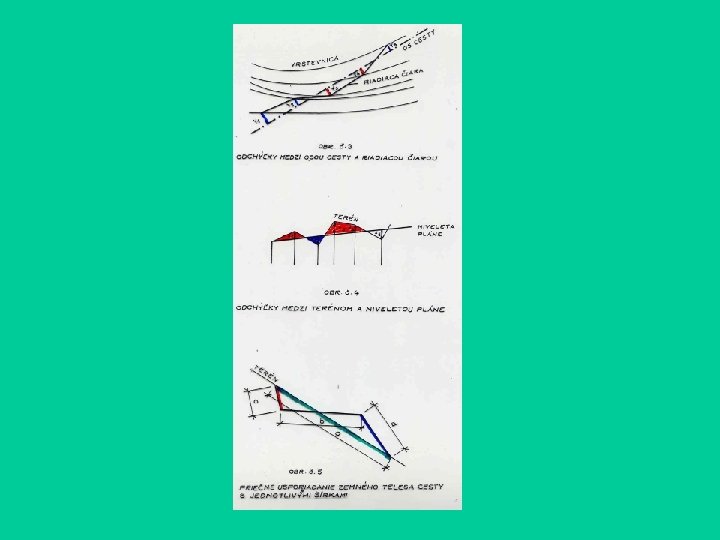

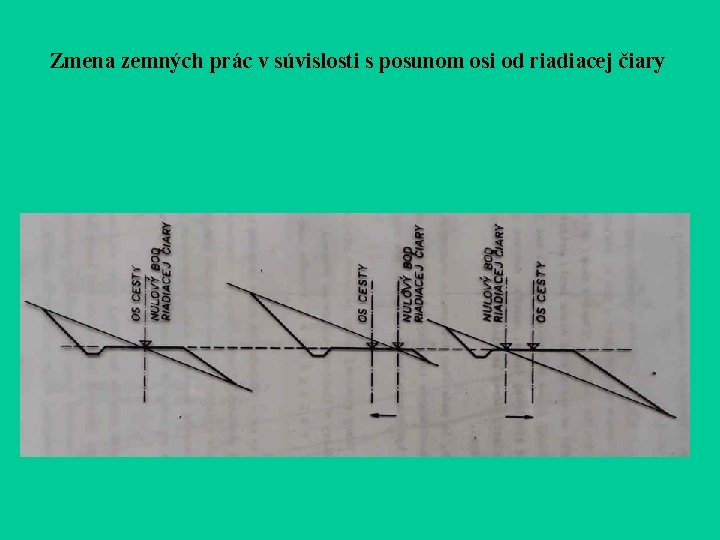

Zmena zemných prác v súvislosti s posunom osi od riadiacej čiary

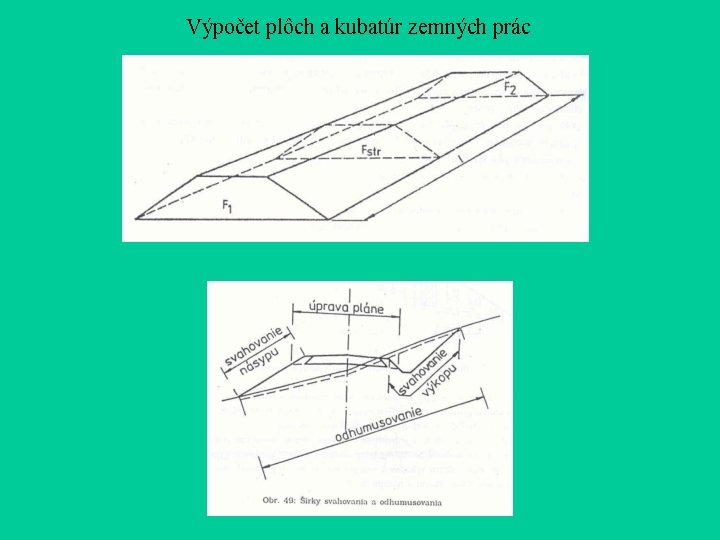

Výpočet plôch a kubatúr zemných prác

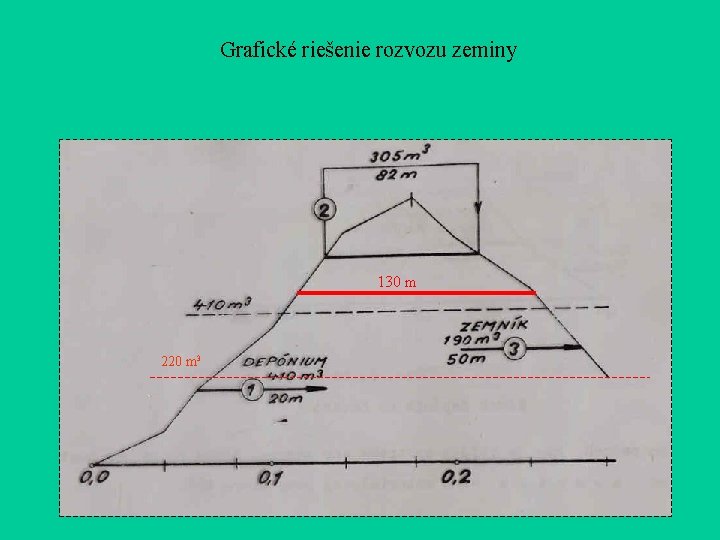

Grafické riešenie rozvozu zeminy 130 m 220 m 3

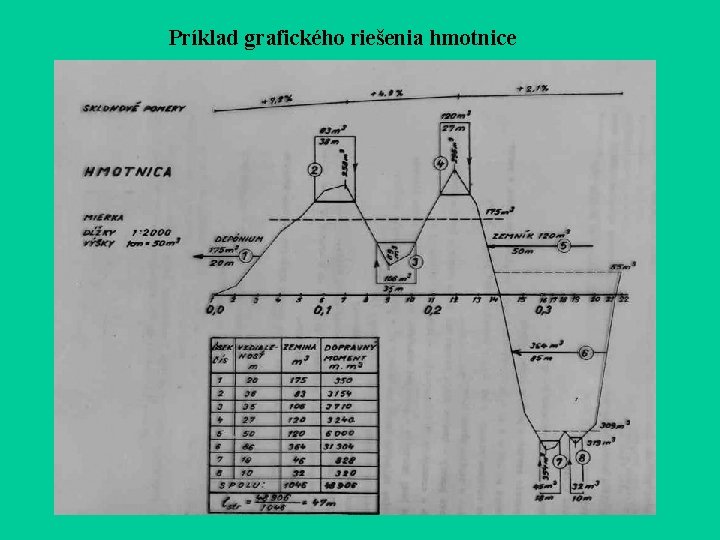

Príklad grafického riešenia hmotnice

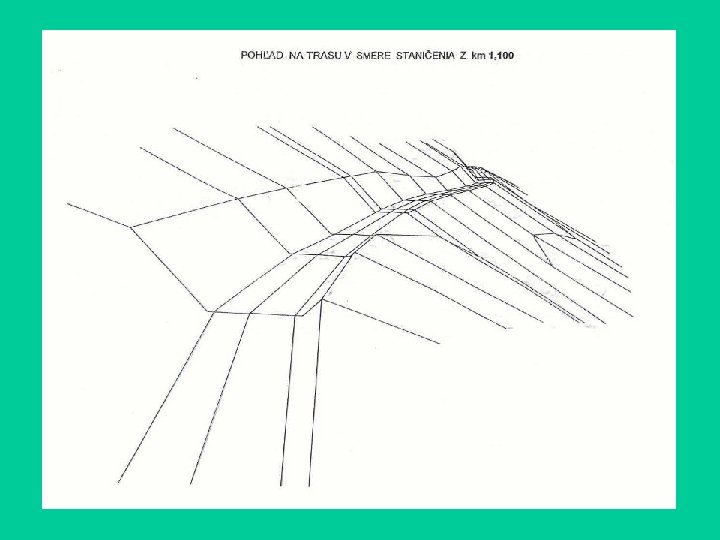

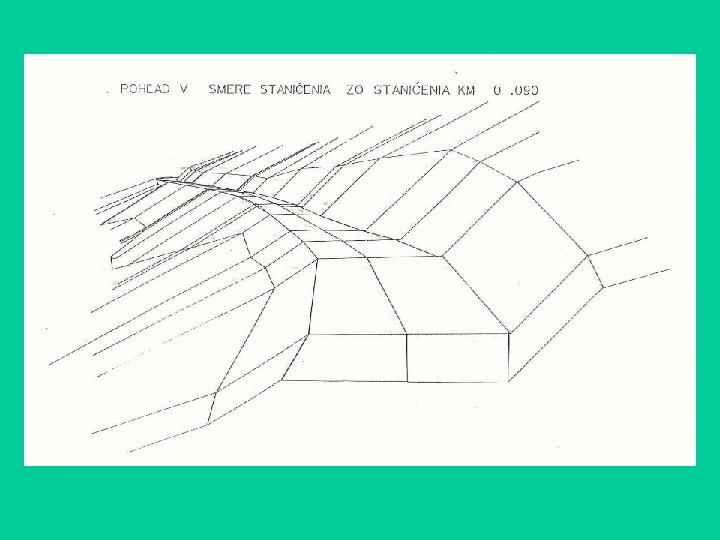

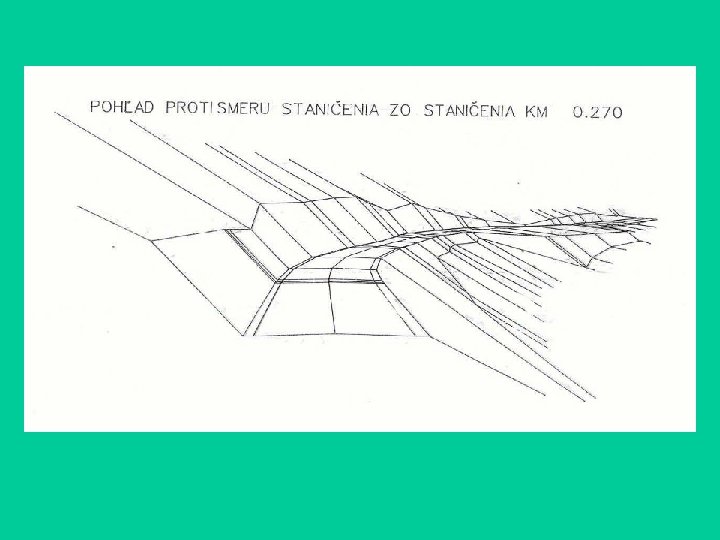

PERSPEKTÍVNE ZOBRAZENIA TRASY LESNEJ CESTY

VYŽITIE VÝPOČTOVEJ TECHNIKY PRI PROJEKTOVANÍ LESNÝCH CIEST

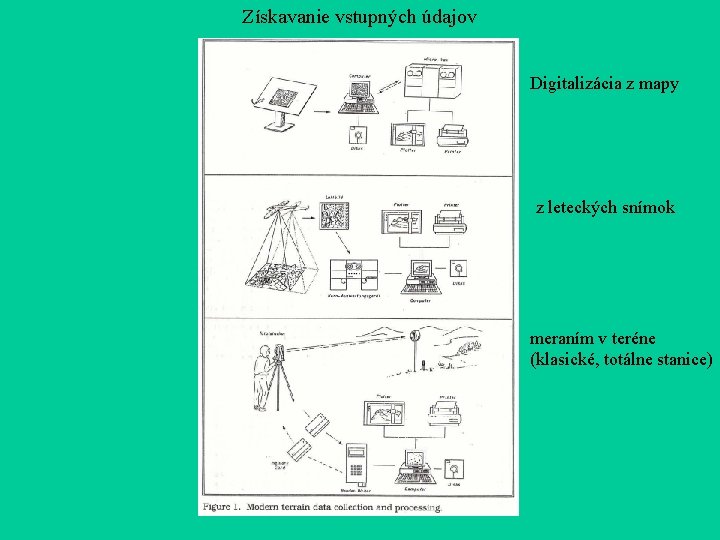

Získavanie vstupných údajov Digitalizácia z mapy z leteckých snímok meraním v teréne (klasické, totálne stanice)

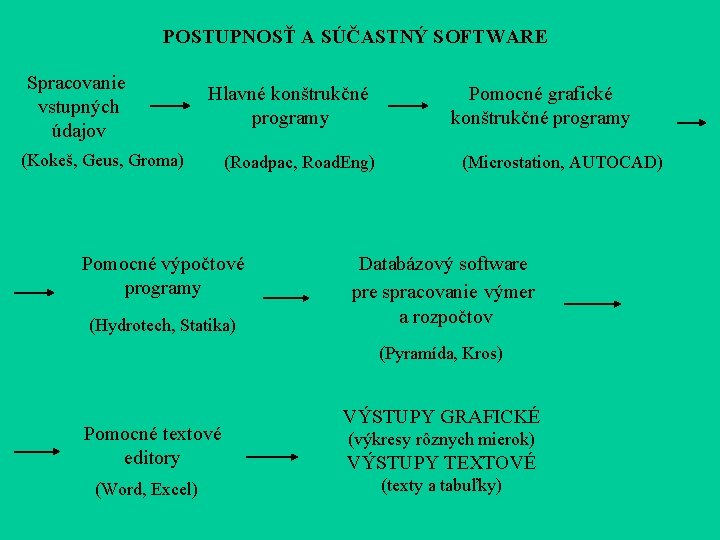

POSTUPNOSŤ A SÚČASTNÝ SOFTWARE Spracovanie vstupných údajov Hlavné konštrukčné programy (Kokeš, Geus, Groma) (Roadpac, Road. Eng) Pomocné výpočtové programy (Hydrotech, Statika) Pomocné grafické konštrukčné programy (Microstation, AUTOCAD) Databázový software pre spracovanie výmer a rozpočtov (Pyramída, Kros) Pomocné textové editory (Word, Excel) VÝSTUPY GRAFICKÉ (výkresy rôznych mierok) VÝSTUPY TEXTOVÉ (texty a tabuľky)

Ďakujem za pozornosť
