Cálculos hemodinámicos y oximétricos Dr Ricardo Gutiérrez Leal Residente de Hemodinamia CMN 20 de noviembre ISSSTE Servicio de Hemodinamia y Cardiología Intervencionista

Introducción El mantenimiento del FS en proporción a las necesidades metábolicas del cuerpo es un requerimiento fundamental para la vida humana. En ausencia de enfermedad mayor de la vasculatura arterial el mantenimiento del FS apropiado para el cuerpo depende de la habilidad del corazón como bomba

La mayoría de cálculos involucran a menudo la evaluación de: 1. Gasto Cardiaco 2. Resistencias vasculares 3. Áreas valvulares 4. Cortocircuito

Gasto Cardiaco Es la cantidad de sangre liberada a la circulación sistémica en una unidad de tiempo. Se expresa en L/min

Factores que influencian el GC Superficie (0. 007184 xpesoxestatura) Edad Postura Temperatura corporal Ansiedad Calor ambiental y la humedad corporal.

Técnicas: Método de Fick Termodilución

Consumo de O 2 ml/min 1. Medido 2. Estimado 3 ml O 2/Kg 125 ml/min/m 2

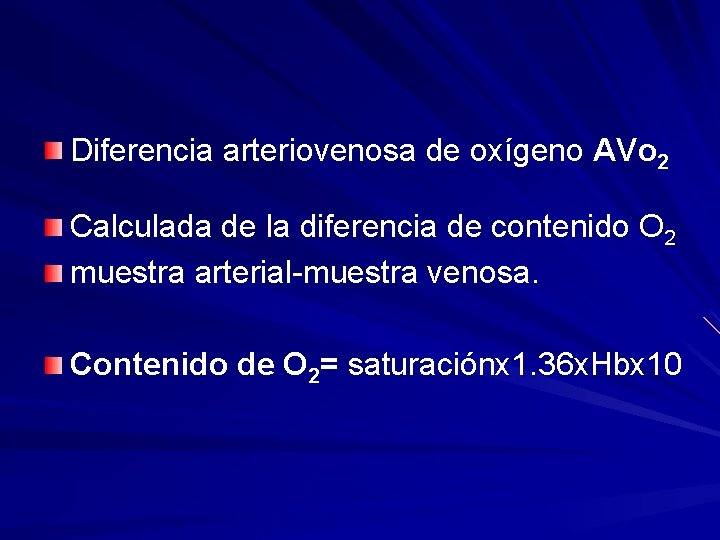

Diferencia arteriovenosa de oxígeno AVo 2 Calculada de la diferencia de contenido O 2 muestra arterial-muestra venosa. Contenido de O 2= saturaciónx 1. 36 x. Hbx 10

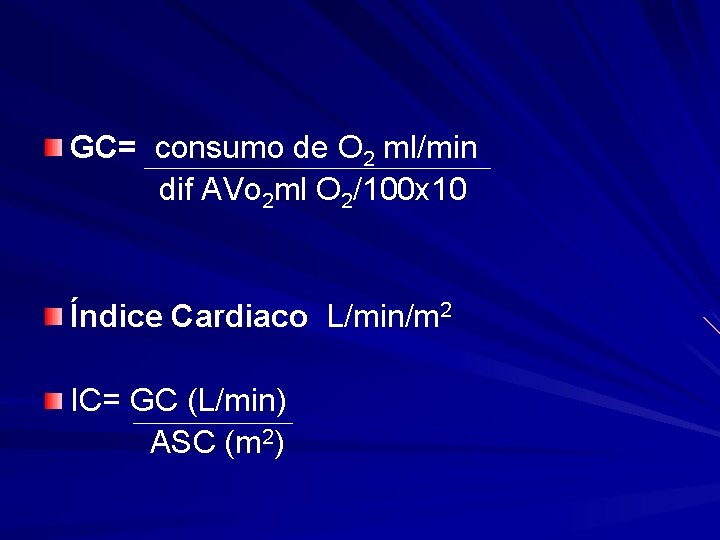

GC= consumo de O 2 ml/min dif AVo 2 ml O 2/100 x 10 Índice Cardiaco L/min/m 2 IC= GC (L/min) ASC (m 2)

Volumen Latido ml/Lat VL= GC (ml/min) FC (lpm) Volumen Sistólico Indexado ml/lat/m 2 VI= VS (ml/lat) ASC (m 2)

Medición clínica de las resistencias vasculares El Físico Francés Jean Léonard Marie Poiseuille. Formulo en 1846 una serie de ecuaciones para describir el flujo a travéz de un tubo cilíndrico.

Ley de Poiseuille Q= (Pi-Po) r 4 8 nl Q volumen del flujo Pi-Po presión de entrada-presión de salida r 4 radio del tubo l longitud del tubo n viscosidad del fluido

Uso clínico de las resistencias vasculares Los cambios en la longitud del lecho vascular son poco comunes después del crecimiento. Los cambios en las resistencias vasculares reflejan ya sea alteración de la viscosidad de la sangre o cambios en el área seccional del lecho vascular.

Resistencias Vasculares Sistémicas Hipotensión o bajo GC provocan incremento por los baroreceptores. Vías neurales alfa adrenérgicas.

Bajas resistencias vasculares pueden ser vistas en condiciones en las que el FS es anormalmente alto: 1. Fístula arteriovenosa 2. Anemia

Resistencias vasculares pulmonares Es lo más preciso en la evaluación y grado de enfermedad vascular pulmonar. Vasculatura pulmonar es un sistema dinámico sujeto a algunos cambios mecánicos, neurales y bioquímicos

1. 2. 3. 4. 5. 6. 7. 8. Pueden ser incrementadas: Hipoxia, Hipercapnia, Tono simpático incrementado Policitemia Liberación local de serotonina Obstrucción mecánica Edema pulmonar precapilar Compresión pulmonar

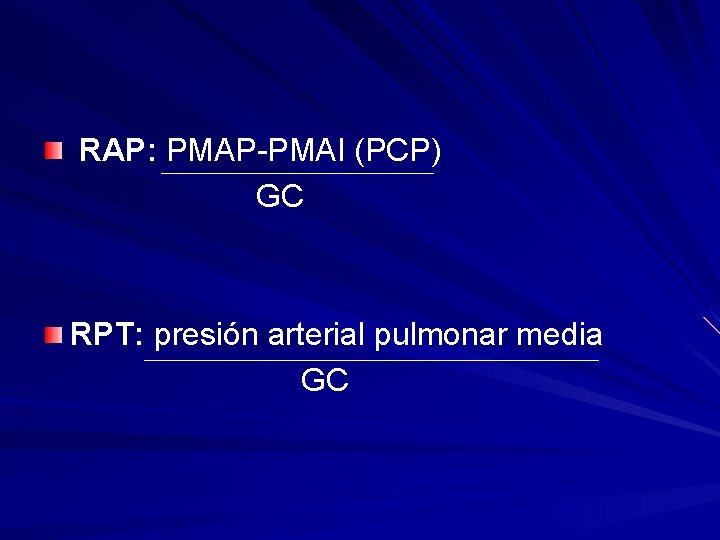

RAP: PMAP-PMAI (PCP) GC RPT: presión arterial pulmonar media GC

RVS: PAMS-PAMD GC Convertir resistencias a unidades métricas RAP, RPT, RVS unidadesx 80

Resistencias Vasculares

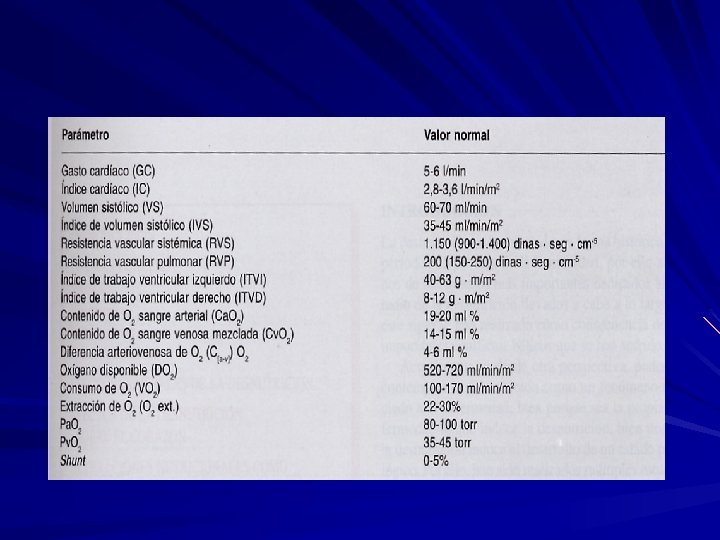

Valores normales para las resistencias vasculares Resistencias vasculares sistémicas 1, 170 + 270 dynes-sec-cm -5 Resistencias vasculares sistémicas 2, 130+450 dynes-sec-cm-5. M 2 indexadas Resistencias vasculares pulmonares 67 +30 dynes-sec-cm-5 Resistencias vasculares pulmonares 123+ 54 dynes-sec-cm-5. M 2 indexadas

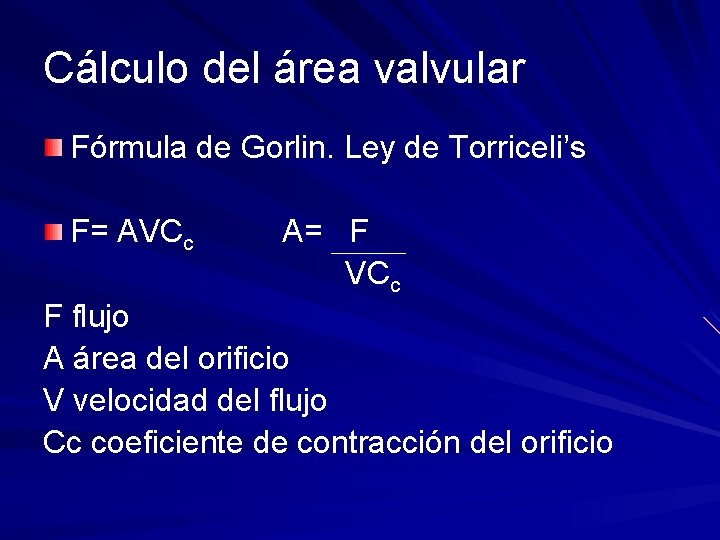

Cálculo del área valvular Fórmula de Gorlin. Ley de Torriceli’s F= AVCc A= F VCc F flujo A área del orificio V velocidad del flujo Cc coeficiente de contracción del orificio

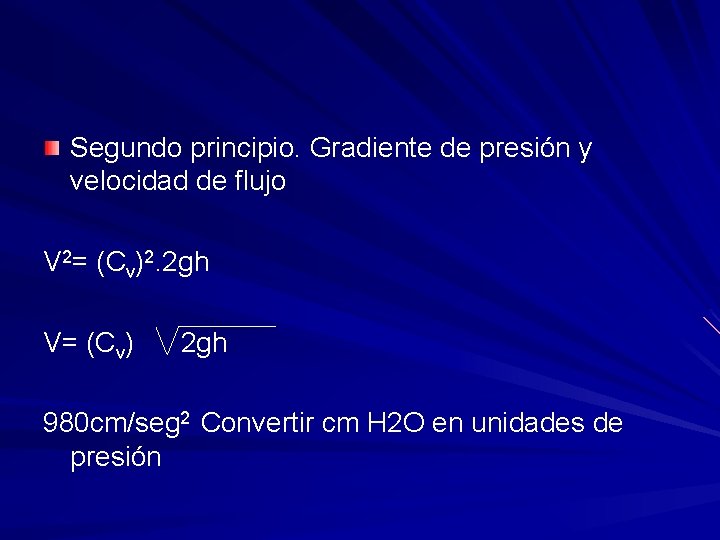

Segundo principio. Gradiente de presión y velocidad de flujo V 2= (Cv)2. 2 gh V= (Cv) 2 gh 980 cm/seg 2 Convertir cm H 2 O en unidades de presión

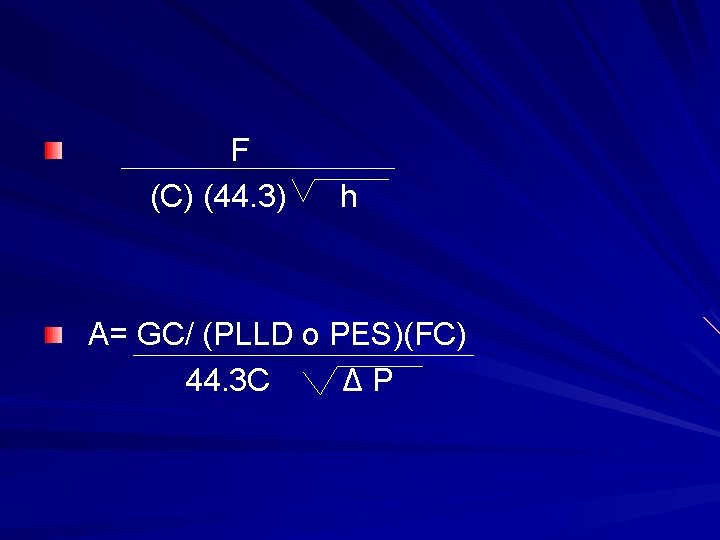

F (C) (44. 3) h A= GC/ (PLLD o PES)(FC) 44. 3 C ΔP

Cálculo del área valvular Área (cm 2)= flujo valvular (ml/seg) K x C x MVG es el gradiente valvular medio en mm. Hg K es 44. 3 es una constante derivada de la fórmula de Gorlin y Gorlin C es una constante empírica de 1 para válvulas semilunares y 0. 85 para AV.

Flujo válvula aórtica Gasto cardiaco (ml/min) Período eyección sistólica (seg/min)

Flujo válvula mitral Gasto cardiaco (ml/min) Período de llenado diastólico (seg/min)

Detección y cuantificación de cortocircuitos Detección, localización y cuantificación de los cortocircuitos intracardiacos son una parte integral de la evaluación hemodinámica de los pacientes con cardiopatía congénita.

Un cortocircuito es una comunicación anormal. El flujo sanguíneo a cortocircuito puede ser: Ø Izquierda a derecha Ø Derecha a izquierda Ø Bidireccional través del

El cortocircuito de izquierda a derecha, incrementa el flujo sanguíneo en las cavidades derechas y arteria pulmonar. El cortocircuito de derecha a izquierda, incrementa el flujo sanguíneo sistémico en relación al flujo pulmonar.

Para evaluar los cortocircuitos, existe 4 métodos: 1. Oximetría Curvas de dilución indocianina 3. Angiografía 4. Trazadores radiactivos. 2. de verde

1. 2. 3. 4. 5. 6. 7. 8. Carrera Oximétrica: Rama pulmonar izquierda y derecha Arteria pulmonar Ventrículo derecho, TSVD Ventrículo derecho, medio Ventrículo derecho, vt o ápex Aurícula derecha, baja o cerca de la vt Aurícula derecha media Aurícula derecha alta

9. VCS baja unión con la AD 10. VCS alta cerca unión con la VI 11. VCI alta, justo abajo del diafragma 12. VCI baja a nivel de L 4 -L 5 13. Ventrículo izquierdo 14. Aorta, distal a la inserción del ductus

Para determinar el sitio del cortocircuito debe realizarse una carrera oximétrica secuencial, obtenida en un lapso menor a 7 min. Un incremento de oxígeno en cavidad o vaso derechos, en relación a la cavidad que le antecede sugiere el sitio del cortocircuito de izquierda a derecha. La desaturación de sangre arterial sugiere el sitio del cortocircuito de derecha a izquierda.

Cortocircuitos intracardiacos LOCALIZACIÓN Drenaje anómalo parcial de venas pulmonares SITIO DE CONTAMINACIÓN Aurícula derecha. Defecto septal auricular 1. Primum (bajo) 2. Secundum (medio) 3. Seno venoso (alto) AD-VD AD AD Defecto septal ventricular 1. Membranoso (alto) 2. Muscular (medio) 3. Apical (bajo) VD VD VD

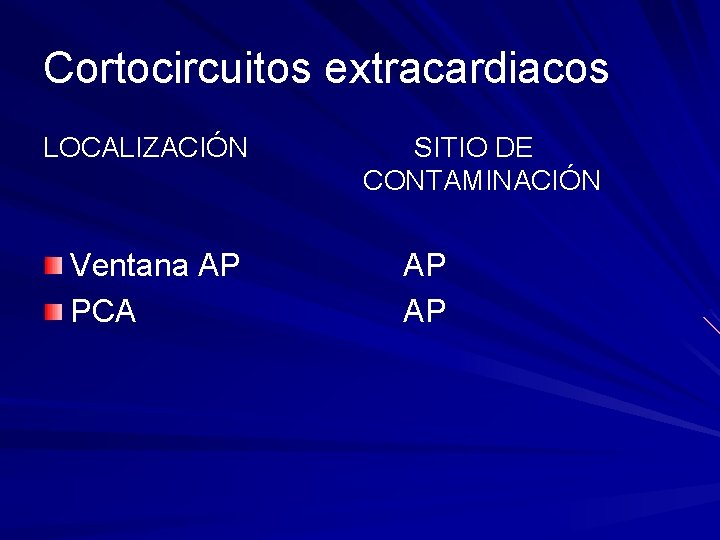

Cortocircuitos extracardiacos LOCALIZACIÓN Ventana AP PCA SITIO DE CONTAMINACIÓN AP AP

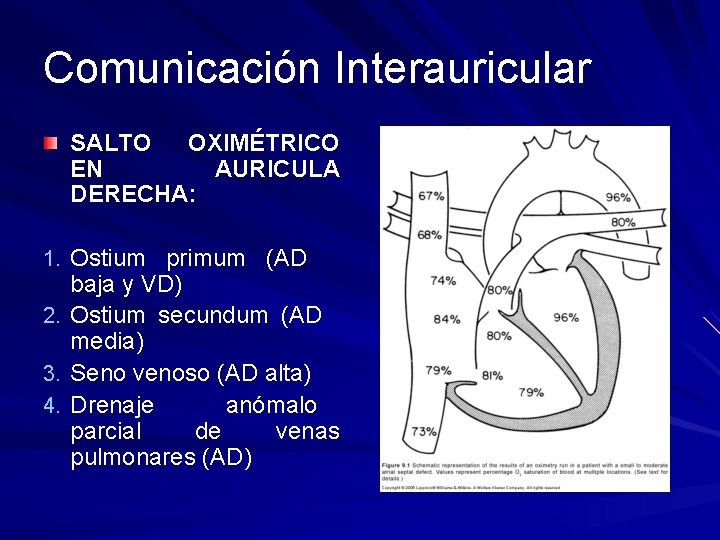

Comunicación Interauricular SALTO OXIMÉTRICO EN AURICULA DERECHA: 1. Ostium primum (AD 2. 3. 4. baja y VD) Ostium secundum (AD media) Seno venoso (AD alta) Drenaje anómalo parcial de venas pulmonares (AD)

Comunicación Interventricular SALTO OXIMÉTRICO VENTRICULO DERECHO: 1. Septum EN membranoso (VD alto). 2. Septum muscular (VD medio) 3. Apical (VD bajo)

SALTO OXIMÉTRICO EN ARTERIA PULMONAR: 1. Persistencia del conducto arterioso (rama derecha de la arteria pulmonar) 2. Ventana aortopulmonar

Criterios para determinar un salto oximétrico significativo NIVEL DEL CORTO CIRCUITO PROMEDIO DE LAS MUESTRAS DE LA CÁMARA DISTAL PROMEDIO DE LAS MUESTRAS DE LA CÁMARA PROXIMAL MAYOR VALOR EN LA CÁMARA DISTAL MAYOR VALOR EN LA CÁMARA PROXIMAL QP/QS MÌNIMO REQUERIDO PARA LA DETECCIÓN POSIBLES CAUSAS VOL% O 2 Sat% O 2 Vol% O 2 Sat% O 2 AURICULA (VCS a AD) > o = 1. 3 >o=7 > o = 2. 0 > o = 11 1. 5 – 1. 9 CIA, DVPA, seno de Valsalva roto. CIV +IT, fistula coronaria a AD VENTRICULO (AD – VD) > o = 1. 0 >o=5 > o = 1. 7 > o = 10 1. 3 – 1. 5 CIV, PCA + IP, CIAOP, fistula coronaria a VD PULMONAR (VD - AP) > o = 1. 0 >o=5 < o = 1. 0 >o=5 1. 3 PCA, ventana Ao-P, origen anòmalo de una arteria coronaria

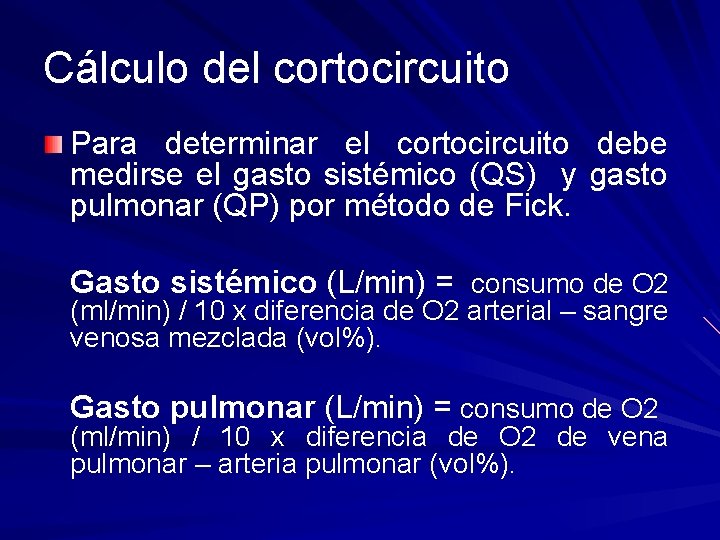

Cálculo del cortocircuito Para determinar el cortocircuito debe medirse el gasto sistémico (QS) y gasto pulmonar (QP) por método de Fick. Gasto sistémico (L/min) = consumo de O 2 (ml/min) / 10 x diferencia de O 2 arterial – sangre venosa mezclada (vol%). Gasto pulmonar (L/min) = consumo de O 2 (ml/min) / 10 x diferencia de O 2 de vena pulmonar – arteria pulmonar (vol%).

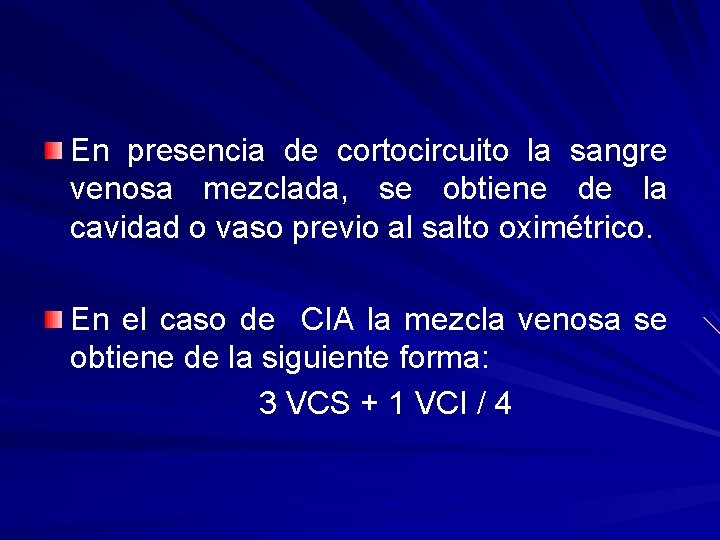

En presencia de cortocircuito la sangre venosa mezclada, se obtiene de la cavidad o vaso previo al salto oximétrico. En el caso de CIA la mezcla venosa se obtiene de la siguiente forma: 3 VCS + 1 VCI / 4

Determinación del cortocircuito De izquierda a derecha = QP-QS (L/min) De derecha a izquierda = QS – QS efectivo (L/min) QS la muestra arterial se obtiene de la vena pulmonar. QS efectivo, la muestra arterial se obtiene de la aorta o arteria periférica. Bidireccional= I-D = QP (cont de O 2 de sangre VM – cont O 2 AP) / (cont de O 2 de sangre VM – cont O 2 VP). D-I = QP (cont O 2 VP – con O 2 humeral)(cont O 2 AP – cont O 2 VP) / (cont de O 2 humeral – cont O 2 sangre VM)(cont O 2 sangre VM – cont O 2 VP).

En presencia de cortocircuito de izquierda a derecha, la fórmula simplificada para obtener la relación QP/QS es: QP/QS = SAO 2 – MVO 2 / PVO 2 – PAO 2 SAO 2 = saturación de oxigeno de arteria sistémica. MVO 2 = saturación de oxígeno de sangre venosa mezclada. PVO 2 = saturación de oxígeno de vena pulmonar PAO 2 = saturación de oxígeno de arteria pulmonar.

En un cortocircuito de izquierda a derecha, el gasto pulmonar efectivo está incrementado y se determina de la siguiente manera: Gasto pulmonar efectivo = gasto sistémico + flujo del cortocircuito En cortocircuito de derecha a izquierda el gasto pulmonar efectivo está disminuido y se determina de la siguiente manera: Gasto pulmonar efectivo = gasto sistémico – flujo del cortocircuito.
