zmna thov potenciln energie prce thov sly zmna

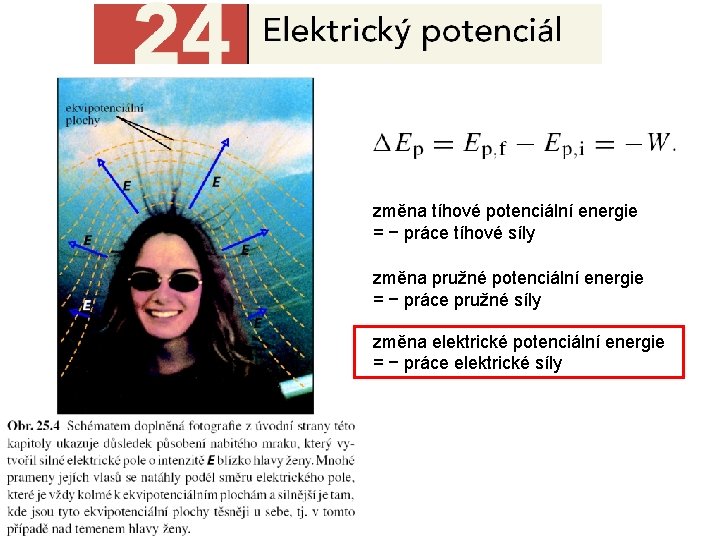

změna tíhové potenciální energie = − práce tíhové síly změna pružné potenciální energie = − práce pružné síly změna elektrické potenciální energie = − práce elektrické síly

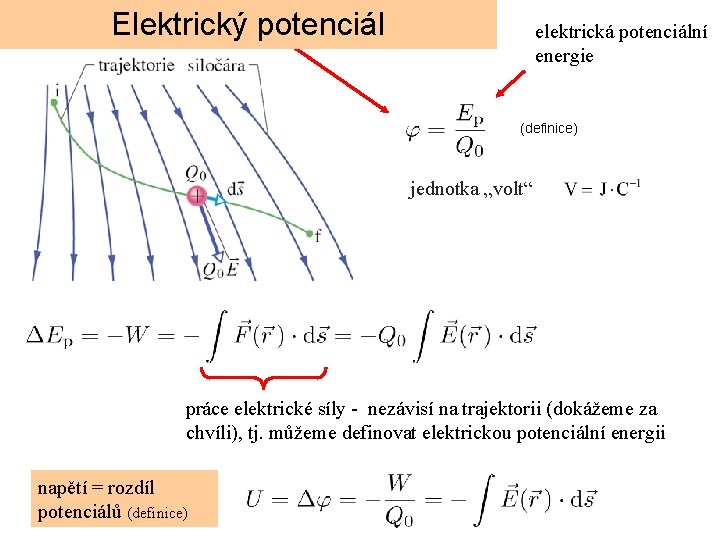

Elektrický potenciál elektrická potenciální energie (definice) jednotka „volt“ práce elektrické síly - nezávisí na trajektorii (dokážeme za chvíli), tj. můžeme definovat elektrickou potenciální energii napětí = rozdíl potenciálů (definice)

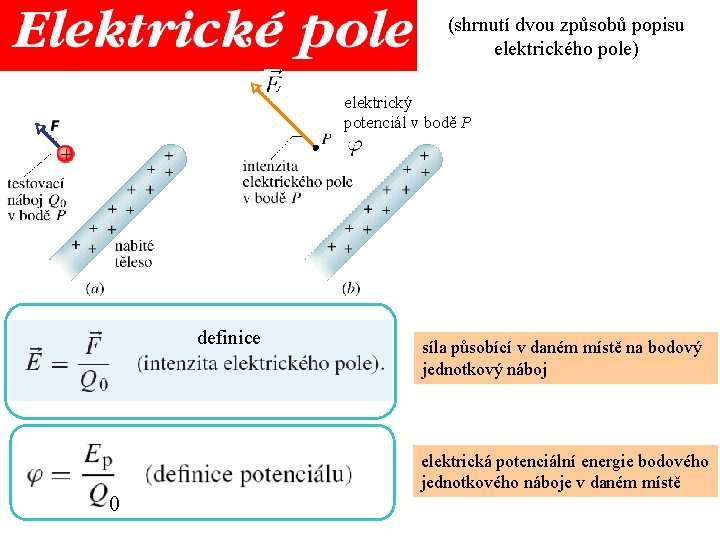

(shrnutí dvou způsobů popisu elektrického pole) elektrický potenciál v bodě P definice 0 síla působící v daném místě na bodový jednotkový náboj elektrická potenciální energie bodového jednotkového náboje v daném místě

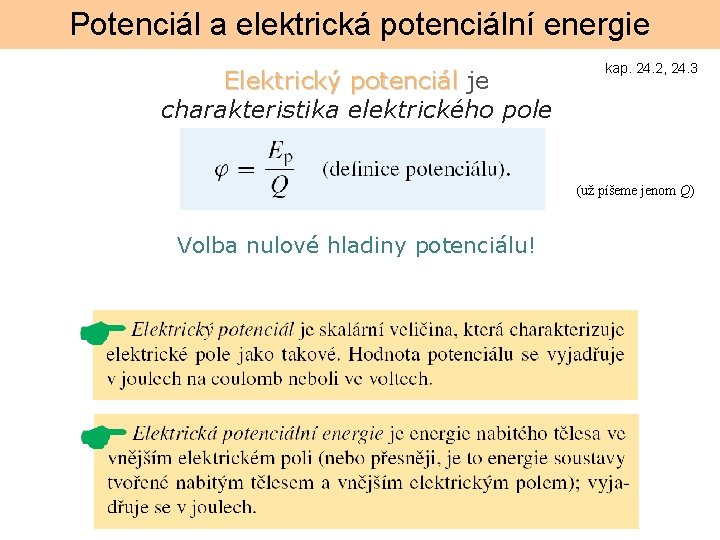

Potenciál a elektrická potenciální energie Elektrický potenciál je charakteristika elektrického pole kap. 24. 2, 24. 3 (už píšeme jenom Q) Volba nulové hladiny potenciálu!

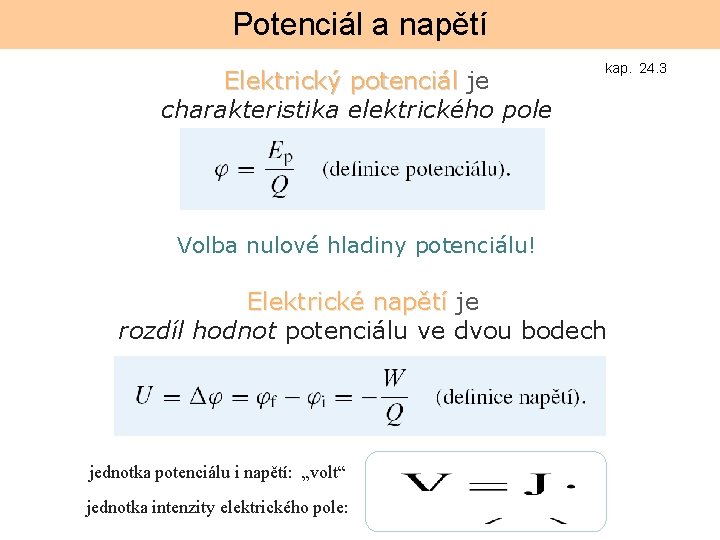

Potenciál a napětí Elektrický potenciál je charakteristika elektrického pole kap. 24. 3 Volba nulové hladiny potenciálu! Elektrické napětí je rozdíl hodnot potenciálu ve dvou bodech jednotka potenciálu i napětí: „volt“ jednotka intenzity elektrického pole:

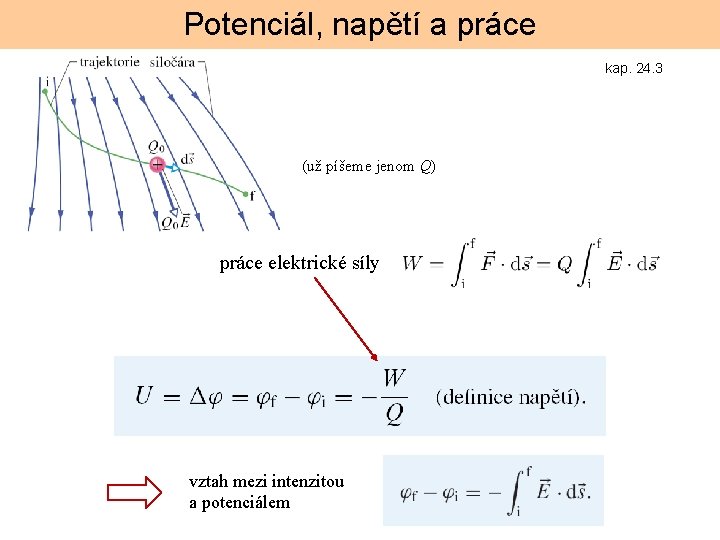

Potenciál, napětí a práce kap. 24. 3 (už píšeme jenom Q) práce elektrické síly vztah mezi intenzitou a potenciálem

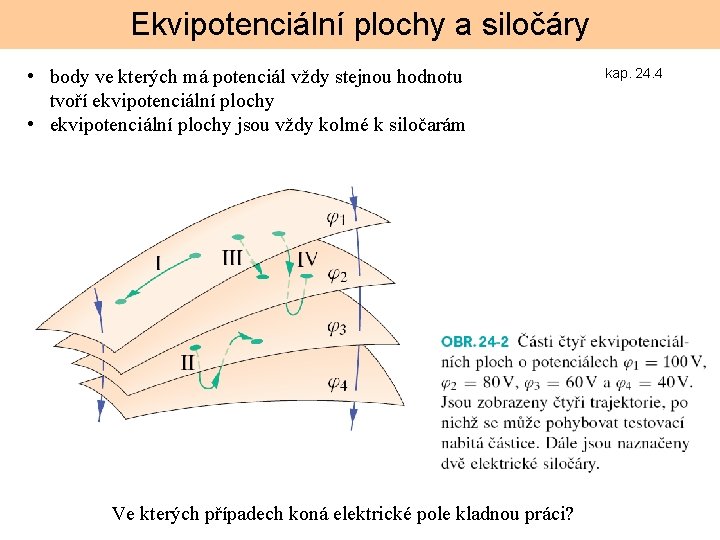

Ekvipotenciální plochy a siločáry • body ve kterých má potenciál vždy stejnou hodnotu tvoří ekvipotenciální plochy • ekvipotenciální plochy jsou vždy kolmé k siločarám Ve kterých případech koná elektrické pole kladnou práci? kap. 24. 4

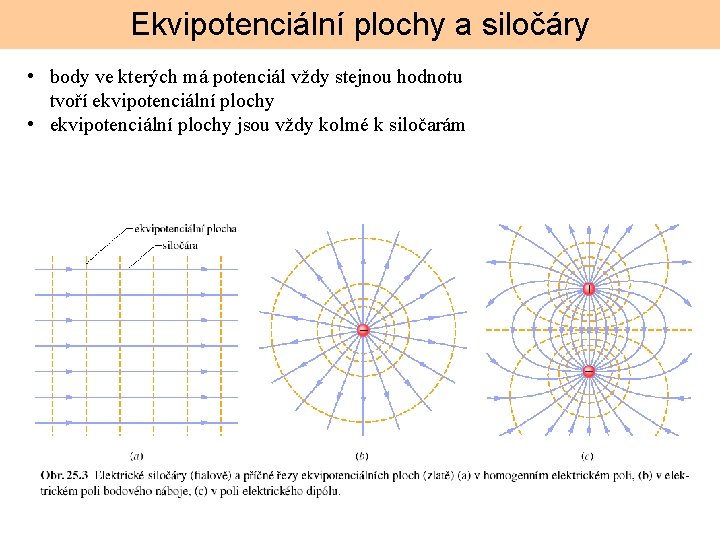

Ekvipotenciální plochy a siločáry • body ve kterých má potenciál vždy stejnou hodnotu tvoří ekvipotenciální plochy • ekvipotenciální plochy jsou vždy kolmé k siločarám

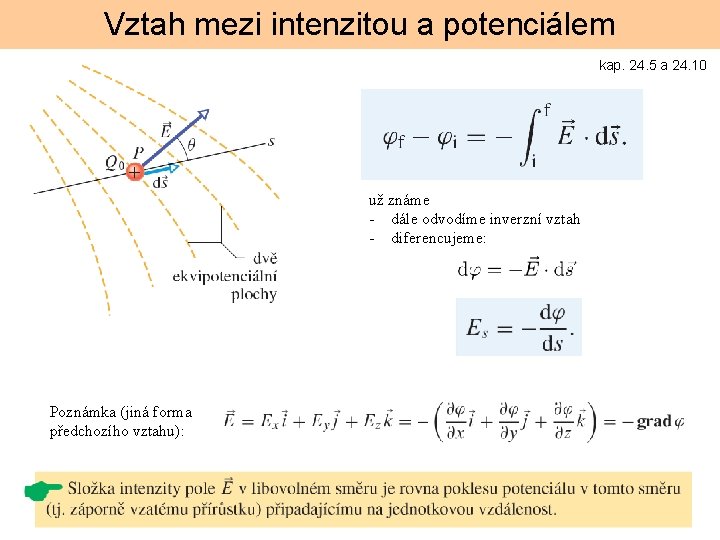

Vztah mezi intenzitou a potenciálem kap. 24. 5 a 24. 10 už známe - dále odvodíme inverzní vztah - diferencujeme: Poznámka (jiná forma předchozího vztahu):

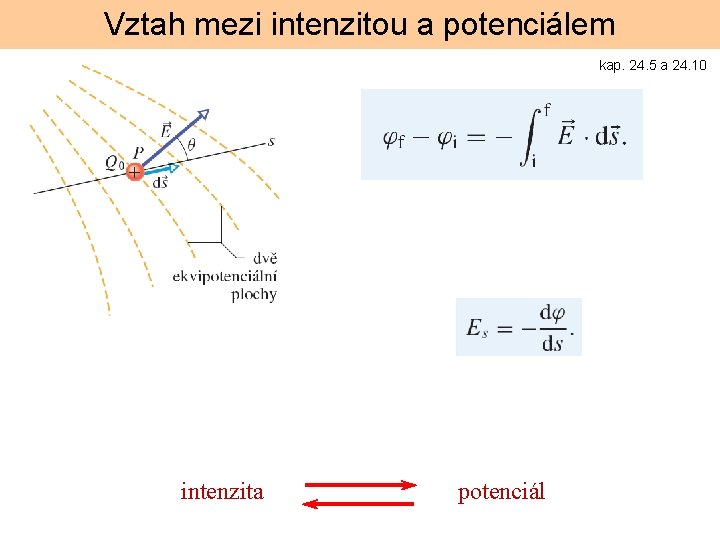

Vztah mezi intenzitou a potenciálem kap. 24. 5 a 24. 10 intenzita potenciál

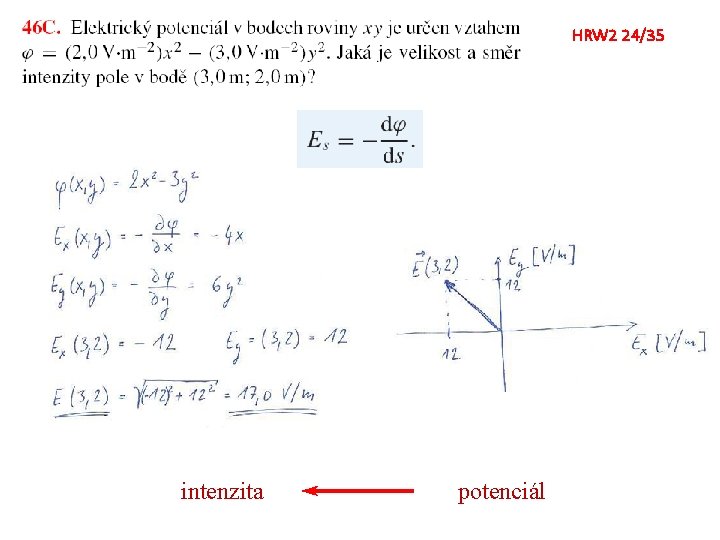

HRW 2 24/35 intenzita potenciál

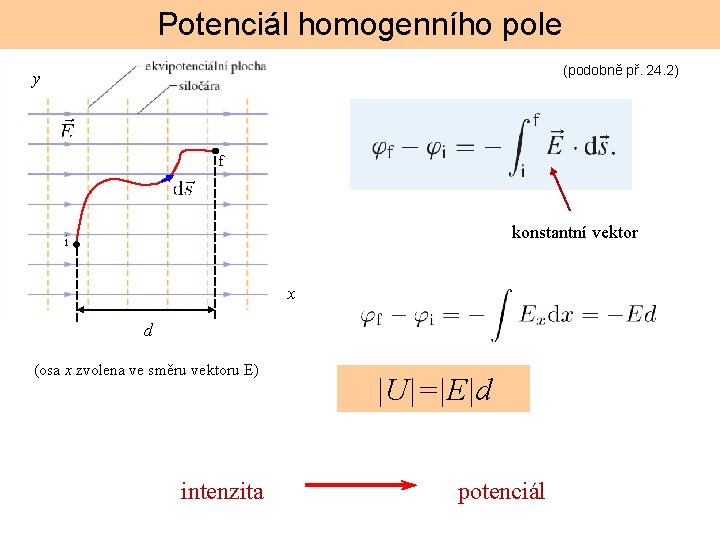

Potenciál homogenního pole (podobně př. 24. 2) y f konstantní vektor i x d (osa x zvolena ve směru vektoru E) intenzita |U|=|E|d potenciál

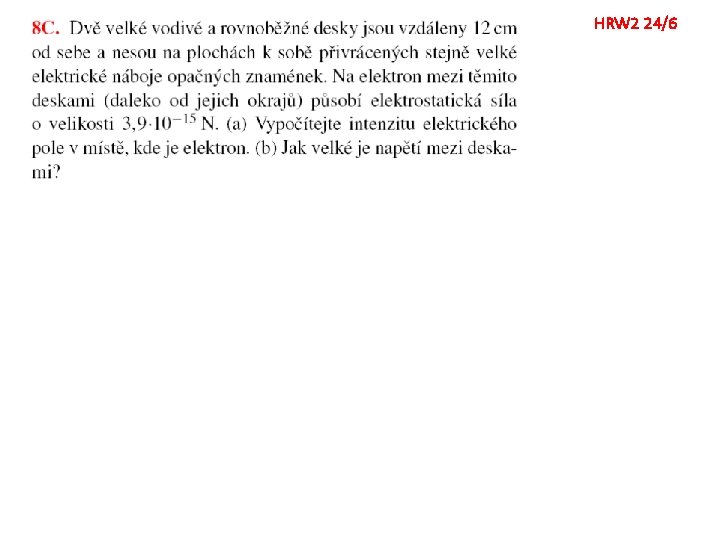

HRW 2 24/6

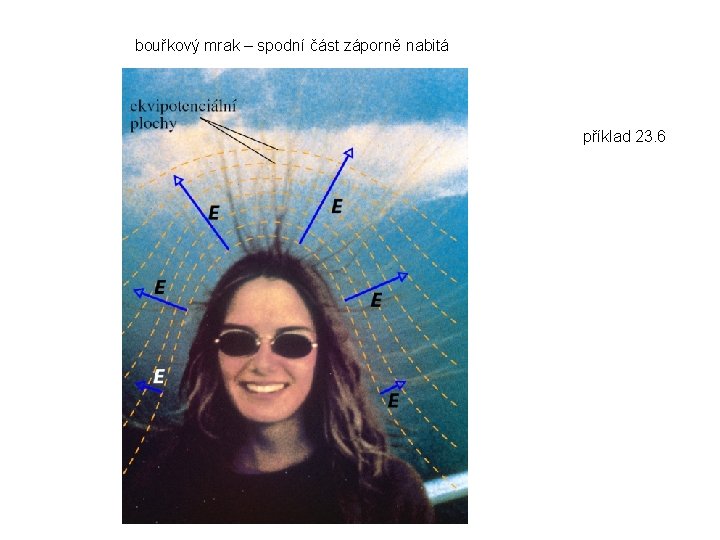

bouřkový mrak – spodní část záporně nabitá příklad 23. 6

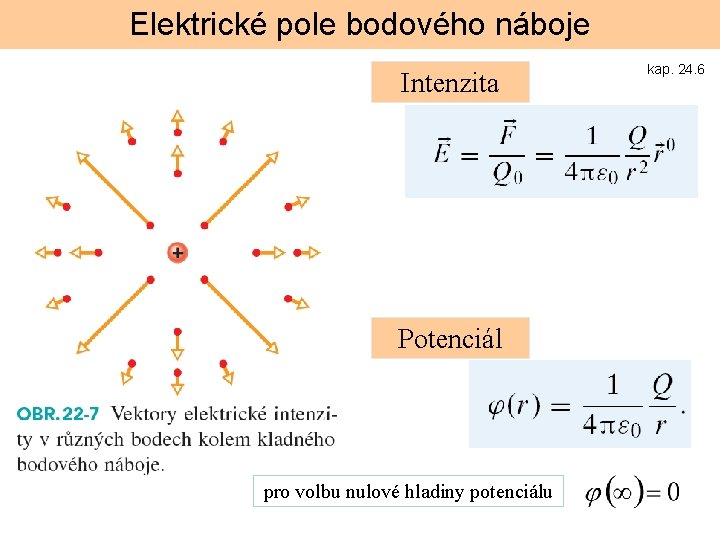

Elektrické pole bodového náboje Intenzita Potenciál pro volbu nulové hladiny potenciálu kap. 24. 6

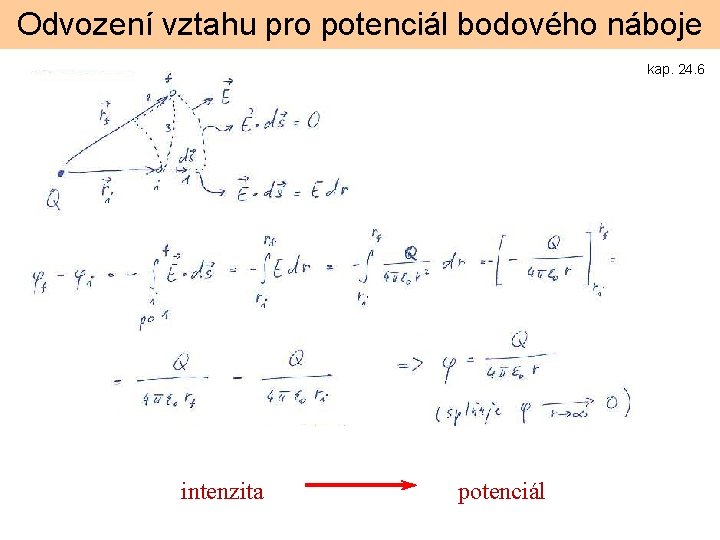

Odvození vztahu pro potenciál bodového náboje kap. 24. 6 intenzita potenciál

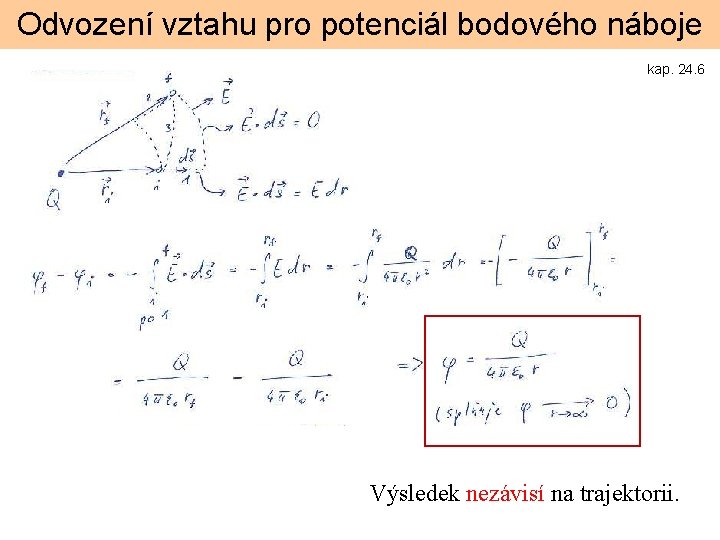

Odvození vztahu pro potenciál bodového náboje kap. 24. 6 Výsledek nezávisí na trajektorii.

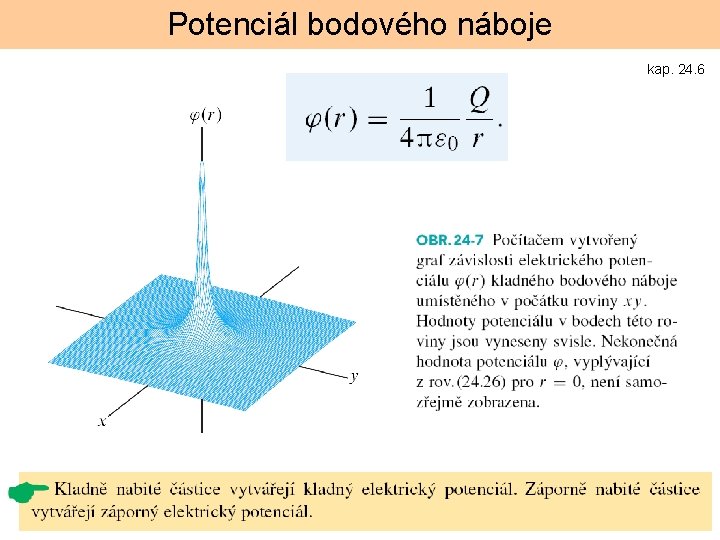

Potenciál bodového náboje kap. 24. 6

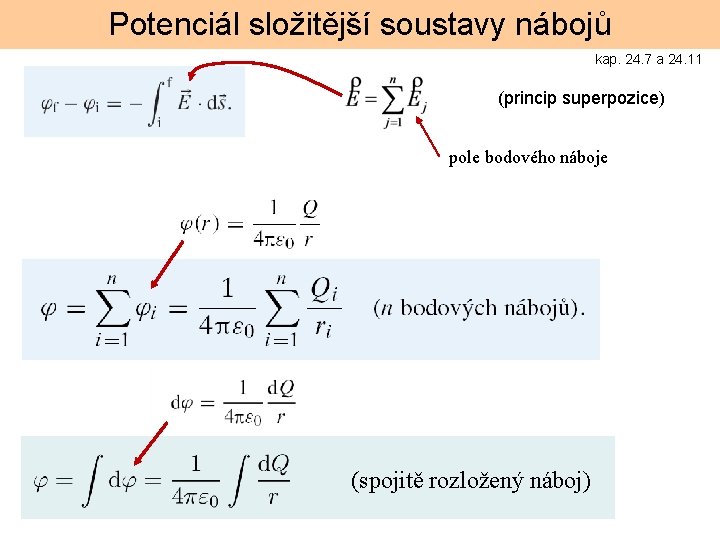

Potenciál složitější soustavy nábojů kap. 24. 7 a 24. 11 (princip superpozice) pole bodového náboje (spojitě rozložený náboj)

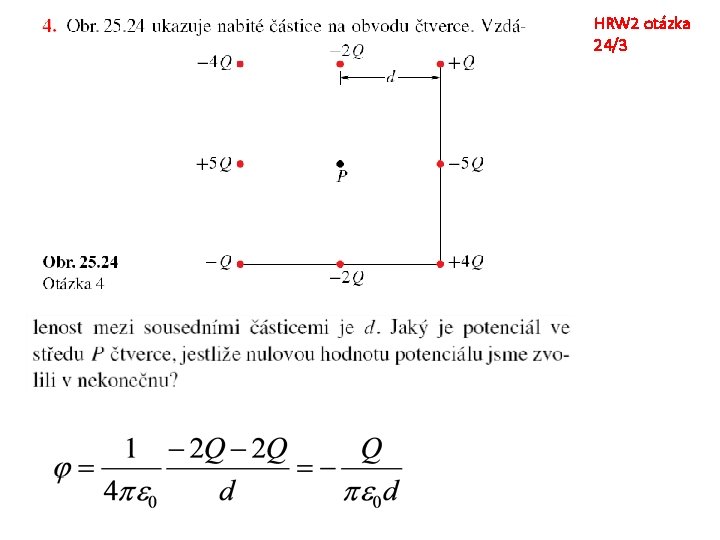

HRW 2 otázka 24/3

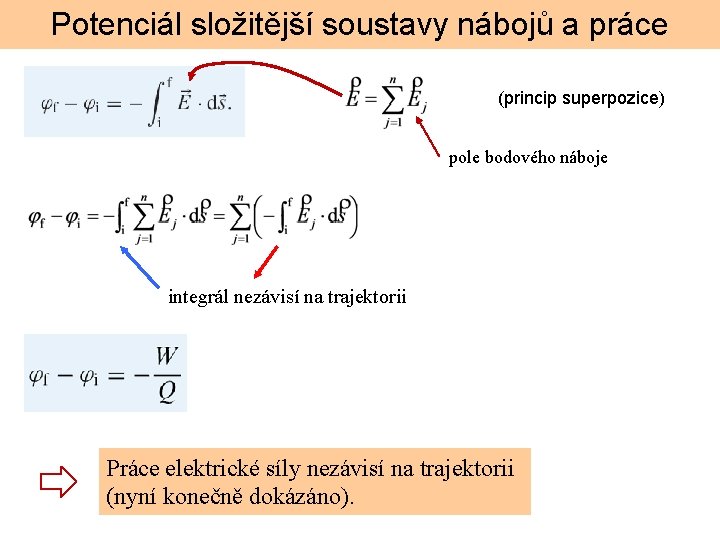

Potenciál složitější soustavy nábojů a práce (princip superpozice) pole bodového náboje integrál nezávisí na trajektorii Práce elektrické síly nezávisí na trajektorii (nyní konečně dokázáno).

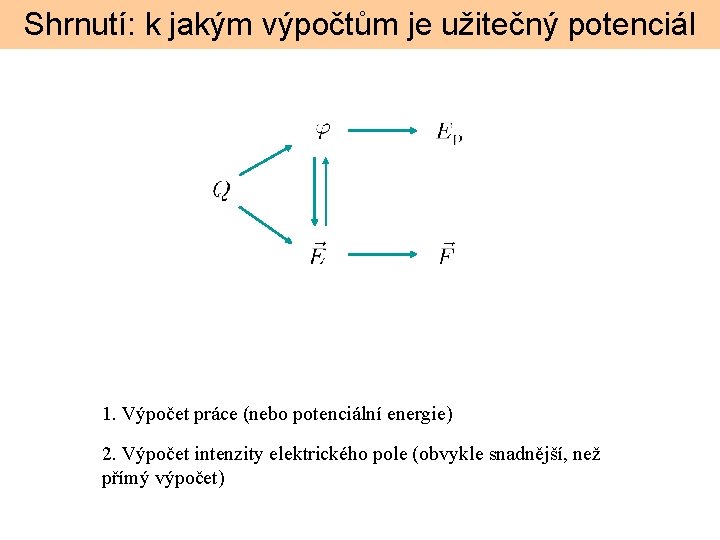

Shrnutí: k jakým výpočtům je užitečný potenciál 1. Výpočet práce (nebo potenciální energie) 2. Výpočet intenzity elektrického pole (obvykle snadnější, než přímý výpočet)

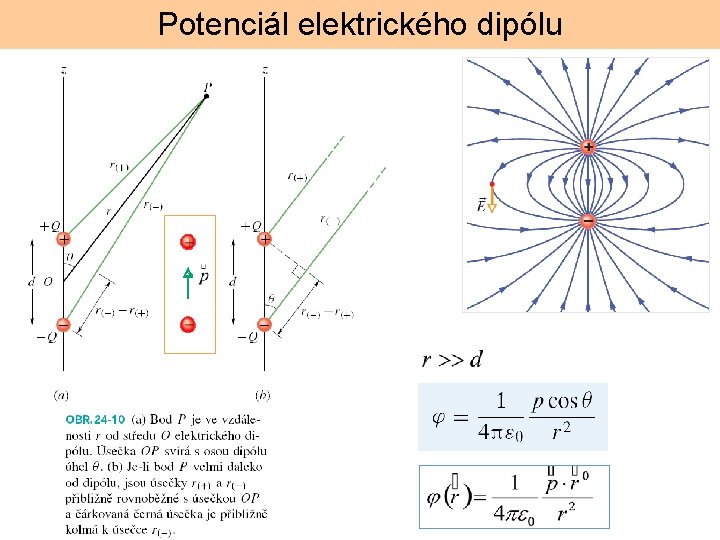

Potenciál elektrického dipólu

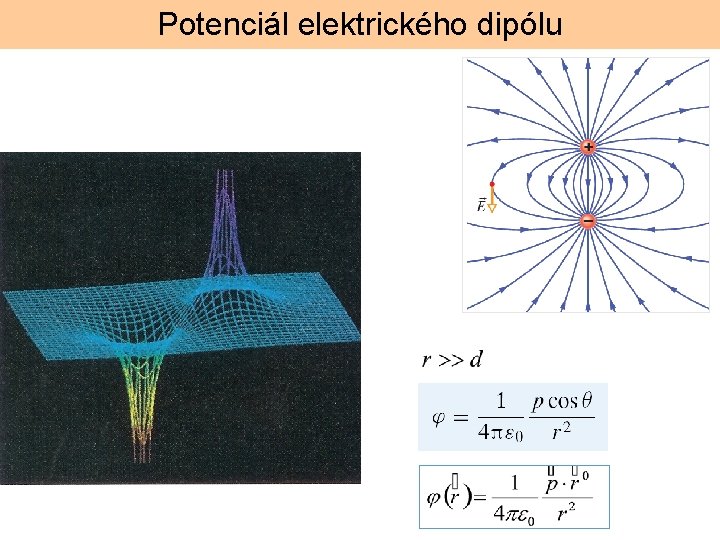

Potenciál elektrického dipólu

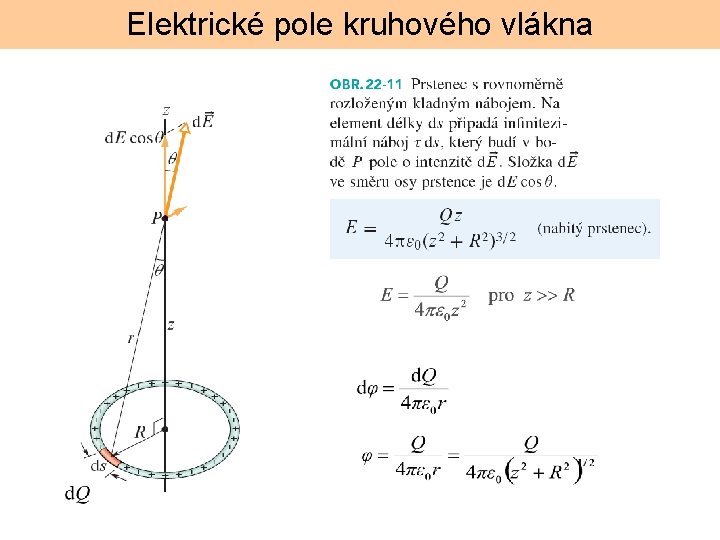

Elektrické pole kruhového vlákna

HRW 2 24/24

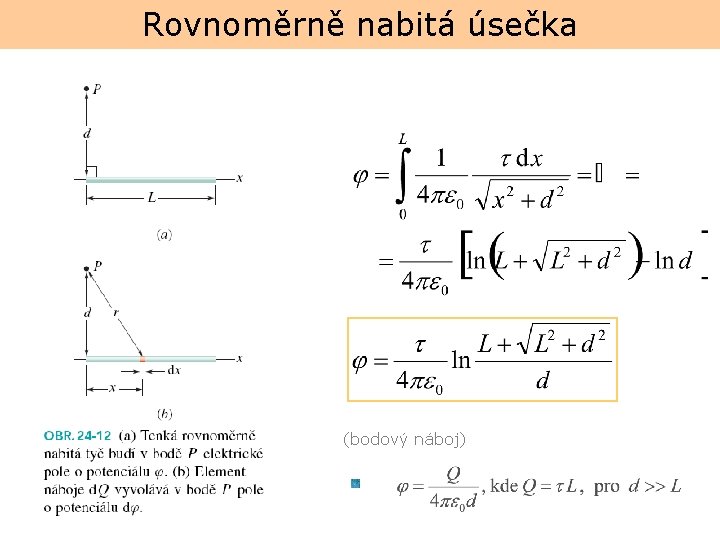

Rovnoměrně nabitá úsečka (bodový náboj)

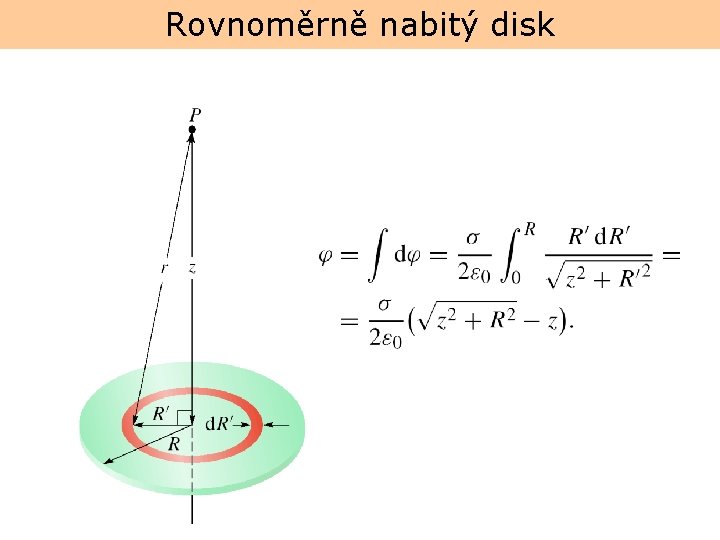

Rovnoměrně nabitý disk

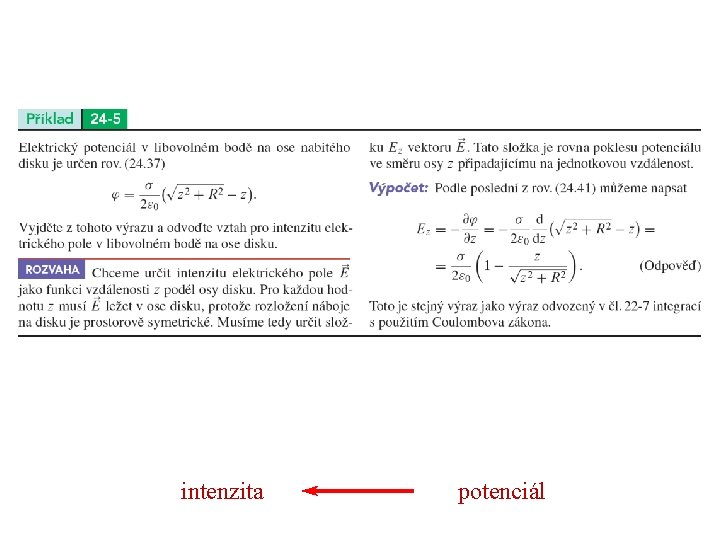

intenzita potenciál

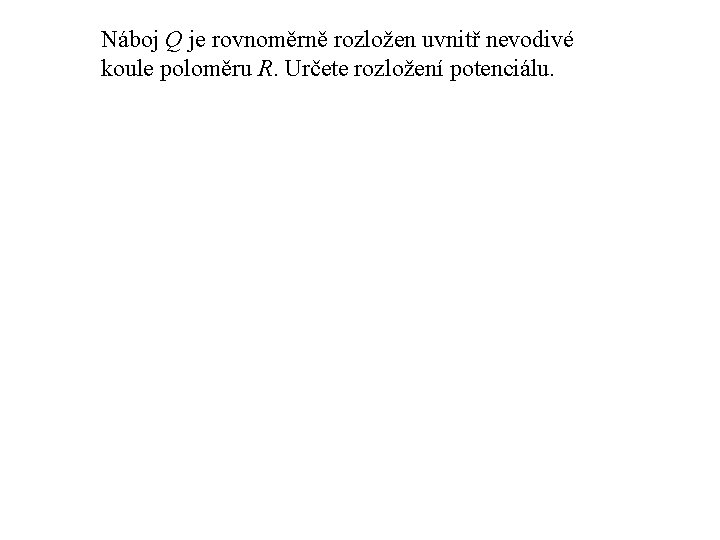

Náboj Q je rovnoměrně rozložen uvnitř nevodivé koule poloměru R. Určete rozložení potenciálu.

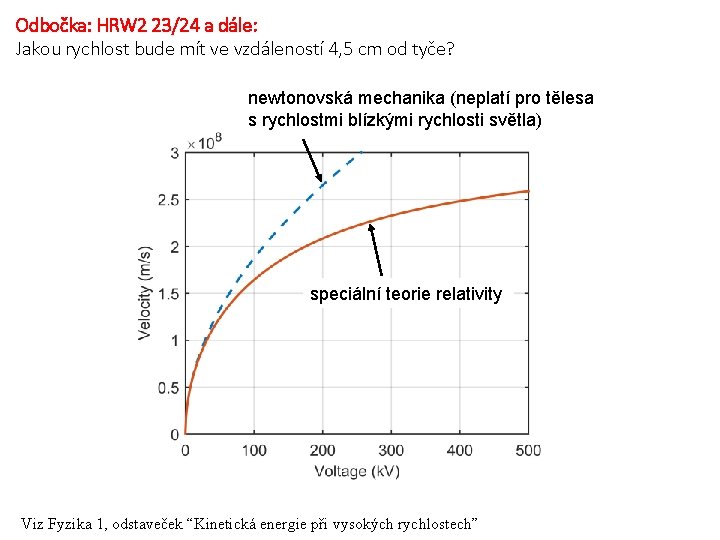

Odbočka: HRW 2 23/24 a dále: Jakou rychlost bude mít ve vzdáleností 4, 5 cm od tyče? newtonovská mechanika (neplatí pro tělesa s rychlostmi blízkými rychlosti světla) speciální teorie relativity Viz Fyzika 1, odstaveček “Kinetická energie při vysokých rychlostech”

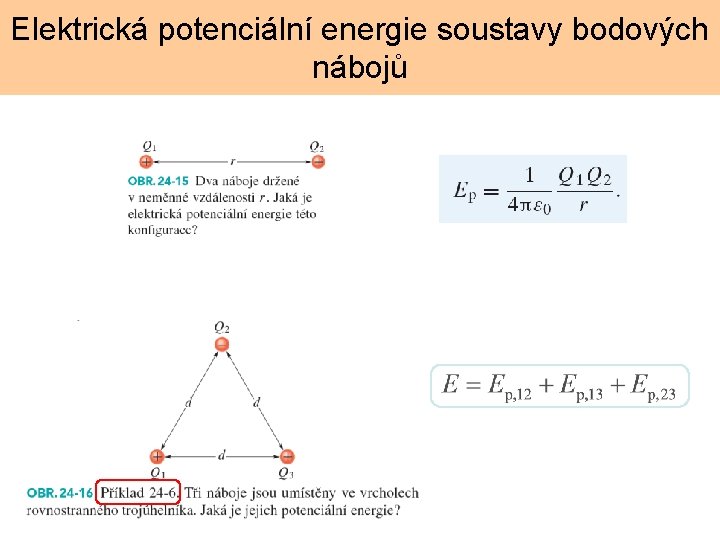

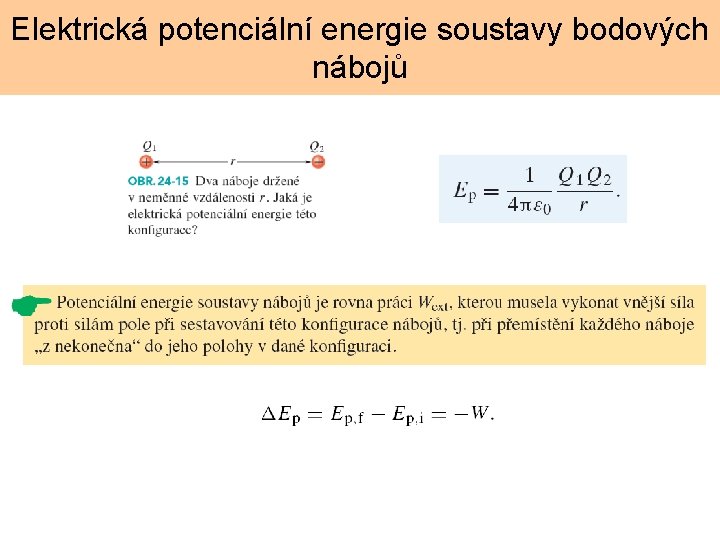

Elektrická potenciální energie soustavy bodových nábojů

Elektrická potenciální energie soustavy bodových nábojů

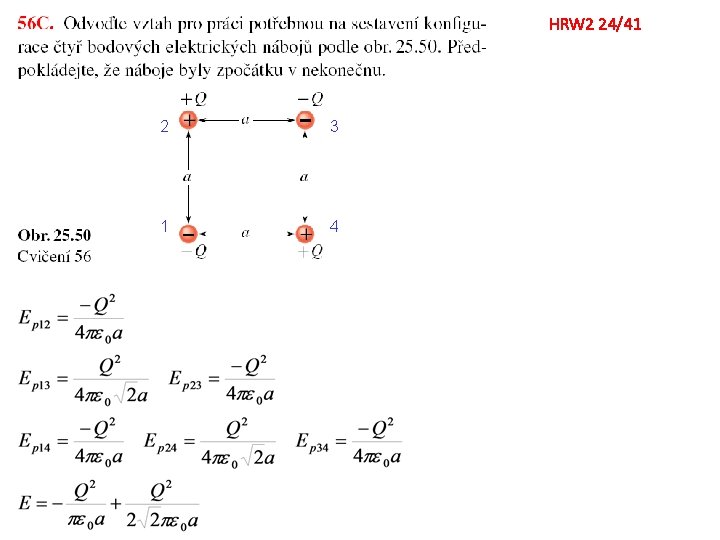

HRW 2 24/41 2 3 1 4

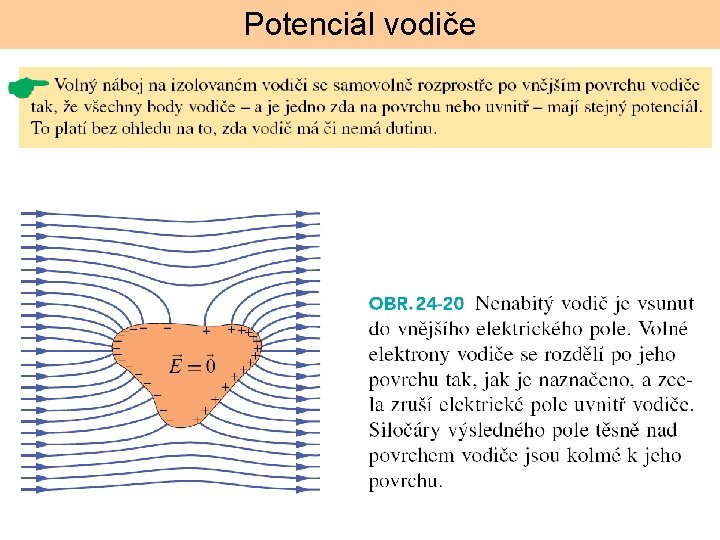

Potenciál vodiče

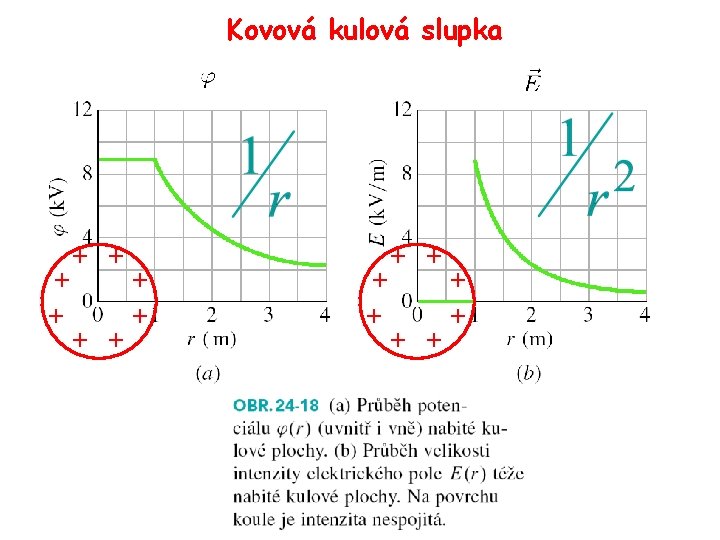

Kovová kulová slupka + + + +

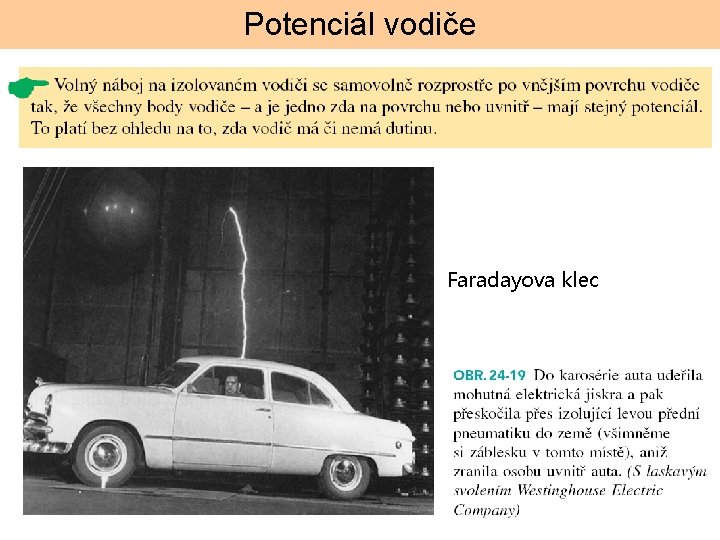

Potenciál vodiče Faradayova klec

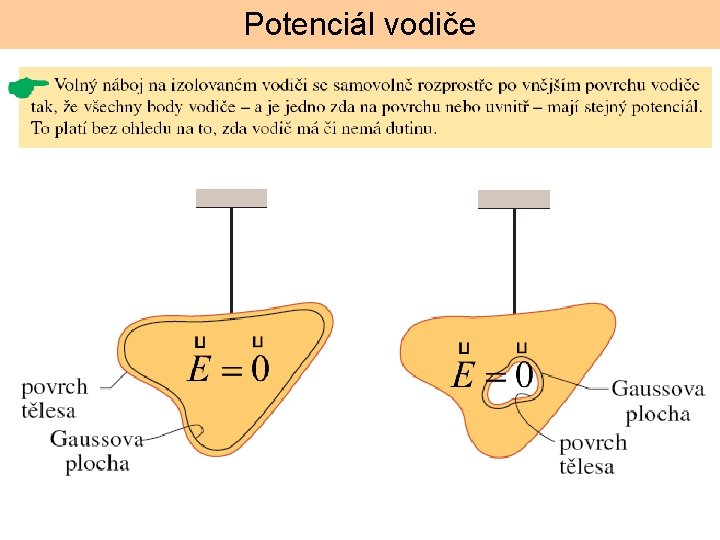

Potenciál vodiče
