SLY 92 -KYTKENNÄN PERIAATTEET SLY-kytkentä on jakeluverkkoyhtiöiden (ent. sähkölaitosten) yhteinen suositus sähkölämmityksen ohjaamiseen. Kytkemmän ominaisuuksia on: - Yöaikatieto tariffinohjauksesta varaavan lämmityksen ohjaamiseen - Huipputehon rajoitus kiuasristeilyllä - Sähkölämmitystehon ohjaaminen sähköverkon huipputehon aikana vko-ohjauksella - Sähkölämmityksellä käyttökytkimet keskuksessa 09/01 Ensto Pro

Piirikavio 2 09/01 Ensto Pro 2

Keskuskaavio, lämmitysryhmät 3 09/01 Ensto Pro 3

Käyttö/ohjauskytkimet 4 09/01 Ensto Pro 4

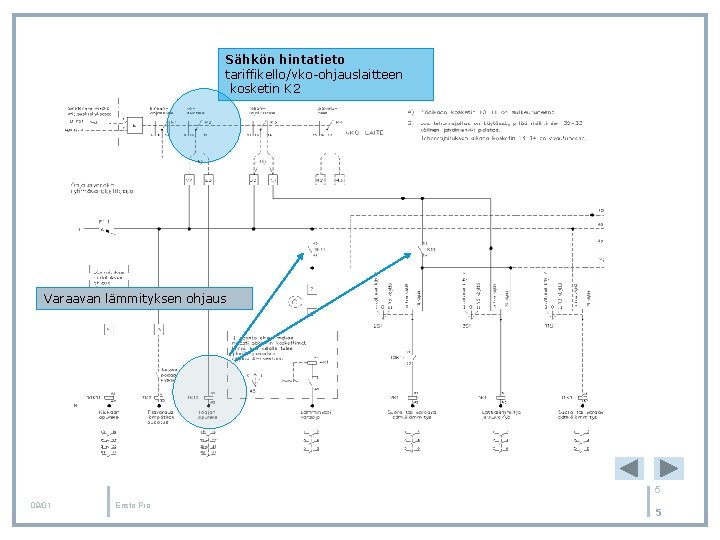

Sähkön hintatieto tariffikello/vko-ohjauslaitteen kosketin K 2 Varaavan lämmityksen ohjaus 5 09/01 Ensto Pro 5

Tehorajoitus (VKO-ohjaus) Kytkennässä on varattu mahdollisuus siihen, että jakeluverkkoyhtiö ohjaa lämmityksiä pois päältä ohjauslaitteen koskettimen K 3 avulla. Tällöin kaikki se lämmitys, jonka ohjaus tapahtuu kontaktoreilla 2 K 1 ja 3 K 1 ovat pois päältä sulkuaikana. Kytkennässä on varattu kontaktori 11 K 1 ohjaamatonta lämmitystä varten. Ohjattavat ryhmät 09/01 Ensto Pro 6 6

Keskuskaavio, lämmitysryhmät Ohjattavat ryhmät 7 09/01 Ensto Pro 7

Kiukaan termostaatti ohjaa kontaktoria 10 K 11, jolloin avautuva kosketin katkaisee ohjausvirtapiirin lämmityskontaktori 2 K 1: ltä. Tällöin lähtöön 2 kytketyt lämmitykset kytkeytyvät irti verkosta. Kun kiukaan termostaatti ohjaa kiukaan pois päältä, lämmitys ohjautuu jälleen päälle. Kiukas siis lisää kokonaistehoa Pkiuas - Pvuorottelu verran. Esimerkiksi, jos ryhmässä 2 on kytkettynä lämmitystehoa 4 k. W ja kiuas on teholtaan 6 k. W, on kiukaan aiheuttama teholisäys 6 k. W - 4 k. W = 2 k. W. Kiuasristeily Ohjattava ryhmä 8 09/01 Ensto Pro 8

Viivästys Lämminvesivaraajan ohjaus Lämminvesivaraaja ohjautuu yöaikan päälle, kun kontaktori 11 K 1 antaa ohjauksen. Kytkimellä 4 S 2 voidaan varaaja kytkeä päälle päiväajaksi. Yöajan alkaessa kytkentä palautuu automaattiseksi (yöaikaan toimivaksi). Varaajan päällekytkeytymistä voidaan viivästää lisäreleellä 9 09/01 Ensto Pro 9

Esimerkki kiuasristeilyn kustannusvaikutuksesta Ilman kiuasristeilyä Kiuasristeily (4 k. W) Laskettu sähkölämmitysteho + lämminvesivaraaja 7 k. W + 3 k. W kiuas 6 k. W 2 k. W (vuorottelematon osa) Muu kulutus 4, 5 k. W Kokonaisteho 20, 5 k. W 16, 5 k. W Pääsulakkeet 3 x 35 A 3 x 25 A Liittymismaksu (Porvoon energia 11/2007) 1800 € 1240 € Perusmaksu /a 196 € 107 € Kustannussäästö 560 € + 89 €/a 10 09/01 Ensto Pro 10
