Tolérancement géométrique et dimensionnel GD&T avec Gilles Fournier Pratt & Whitney Canada Colloque automne

Tolérancement géométrique et dimensionnel GD&T avec Gilles Fournier Pratt & Whitney Canada Colloque automne 2002 © Pratt & Whitney Canada Cie. 2002, Tous droits réservés.

Colloque 2002 Quelles sont vos attentes? © Pratt & Whitney Canada Cie. 2002, Tous

Colloque 2002 Quelles sont vos attentes? © Pratt & Whitney Canada Cie. 2002, Tous droits réservés.

Définition • C’est un langage permettant de dimensionner une pièce de façon fonctionnelle et

Définition • C’est un langage permettant de dimensionner une pièce de façon fonctionnelle et économique. © Pratt & Whitney Canada Cie. 2002, Tous droits réservés.

Pourquoi • En premier lieu, il permet de sauver de l’argent: En définissant de

Pourquoi • En premier lieu, il permet de sauver de l’argent: En définissant de manière fonctionnelle avec le maximum de tolérance, les coûts de fabrication sont plus bas. © Pratt & Whitney Canada Cie. 2002, Tous droits réservés.

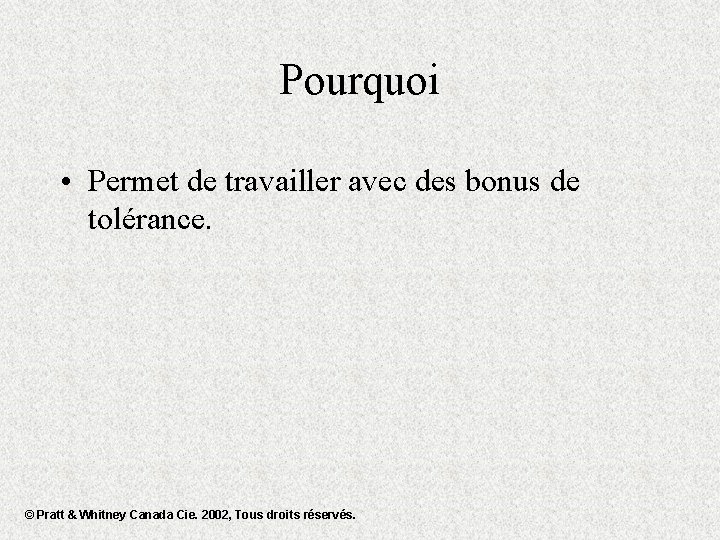

Pourquoi • Permet de travailler avec des bonus de tolérance. © Pratt & Whitney

Pourquoi • Permet de travailler avec des bonus de tolérance. © Pratt & Whitney Canada Cie. 2002, Tous droits réservés.

Pourquoi • Permet l'interchangeabilité. © Pratt & Whitney Canada Cie. 2002, Tous droits réservés.

Pourquoi • Permet l'interchangeabilité. © Pratt & Whitney Canada Cie. 2002, Tous droits réservés.

Histoire • 1905 jauge entre-pas « go-nogo gage » • 1940 Principe de la

Histoire • 1905 jauge entre-pas « go-nogo gage » • 1940 Principe de la condition maximum de matière par Chevrolet • 1941 La « Society of Automotive Engineering » commence à établir les bases du tolérancement de position. © Pratt & Whitney Canada Cie. 2002, Tous droits réservés.

Histoire • 1945 Début de la symbolisation • 1957 « American Drawing Standard »

Histoire • 1945 Début de la symbolisation • 1957 « American Drawing Standard » établit ASA Y 14. 5 sans symbole • 1966 ASA devient « United States of America Standards Institute » USASI premier standard américain. © Pratt & Whitney Canada Cie. 2002, Tous droits réservés.

Histoire • 1973 USASI devient «American National Standards Institude » et relâche ANSI Y

Histoire • 1973 USASI devient «American National Standards Institude » et relâche ANSI Y 14. 5 -1973 et incorpore tous les symboles. • 1982 ANSI fait sa révision Y 14. 5 -1982 • 1994 ANSI passe Y 14. 5 à ASME «American Society of Mechanical Engineering » et relâche ASME Y 14. 5 M 1994 © Pratt & Whitney Canada Cie. 2002, Tous droits réservés.

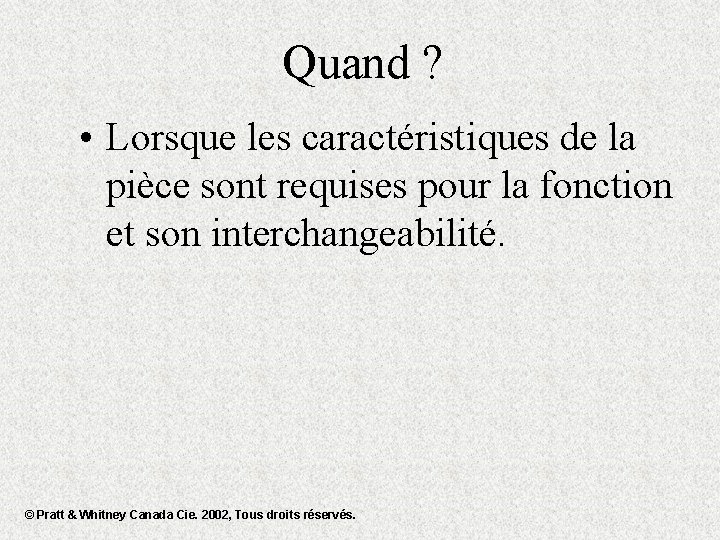

Quand ? • Lorsque les caractéristiques de la pièce sont requises pour la fonction

Quand ? • Lorsque les caractéristiques de la pièce sont requises pour la fonction et son interchangeabilité. © Pratt & Whitney Canada Cie. 2002, Tous droits réservés.

Quand ? • Lorsque des éléments de référence (référenciels, datum) sont désirables pour assurer

Quand ? • Lorsque des éléments de référence (référenciels, datum) sont désirables pour assurer une constance entre le design, la fabrication et l’inspection. © Pratt & Whitney Canada Cie. 2002, Tous droits réservés.

Mythes Pas besoin de GD&T de la part de ceux qui ont une préférence

Mythes Pas besoin de GD&T de la part de ceux qui ont une préférence pour le dimensionnement par coordonnées © Pratt & Whitney Canada Cie. 2002, Tous droits réservés.

Mythes GD&T augmente les coûts: plusieurs pensent que ce mode implique des tolérances plus

Mythes GD&T augmente les coûts: plusieurs pensent que ce mode implique des tolérances plus serrées. © Pratt & Whitney Canada Cie. 2002, Tous droits réservés.

Mythes Le GD&T et ASME Y 14. 5 sont confus. Oui ça prend une

Mythes Le GD&T et ASME Y 14. 5 sont confus. Oui ça prend une minimum d'entraînement et de pratique mais ça n’en fait pas un langage confus pour autant. © Pratt & Whitney Canada Cie. 2002, Tous droits réservés.

Mythes La réalisation dessins est allongée. Le dessin plus clair et précis prend peut-être

Mythes La réalisation dessins est allongée. Le dessin plus clair et précis prend peut-être un peu plus de temps, mais le temps total de la réalisation de la pièce en est réduit. © Pratt & Whitney Canada Cie. 2002, Tous droits réservés.

Mythes C’est plus facile d’utiliser le dimensionnement par coordonnées. Oui, mais souvent la pièce

Mythes C’est plus facile d’utiliser le dimensionnement par coordonnées. Oui, mais souvent la pièce ne rencontre pas les attentes. © Pratt & Whitney Canada Cie. 2002, Tous droits réservés.

Mythes Le GD&T est utilisé seulement pour des caractéristiques critiques. Un tel langage est

Mythes Le GD&T est utilisé seulement pour des caractéristiques critiques. Un tel langage est légitime, peu importe la précision recherchée. © Pratt & Whitney Canada Cie. 2002, Tous droits réservés.

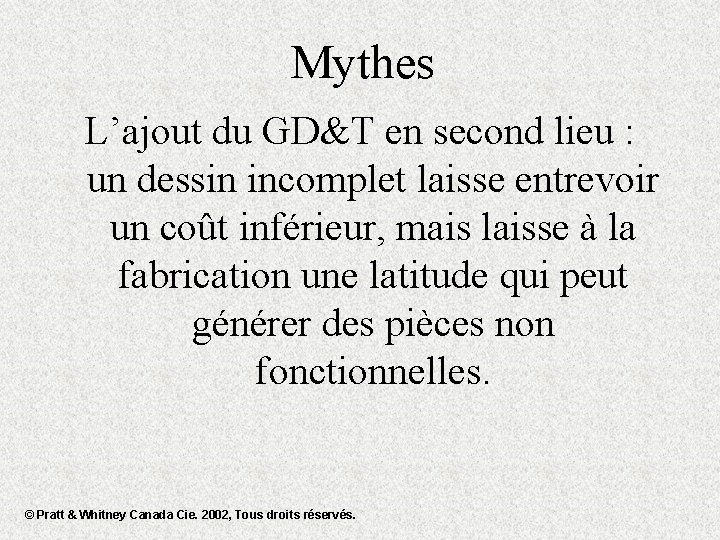

Mythes L’ajout du GD&T en second lieu : un dessin incomplet laisse entrevoir un

Mythes L’ajout du GD&T en second lieu : un dessin incomplet laisse entrevoir un coût inférieur, mais laisse à la fabrication une latitude qui peut générer des pièces non fonctionnelles. © Pratt & Whitney Canada Cie. 2002, Tous droits réservés.

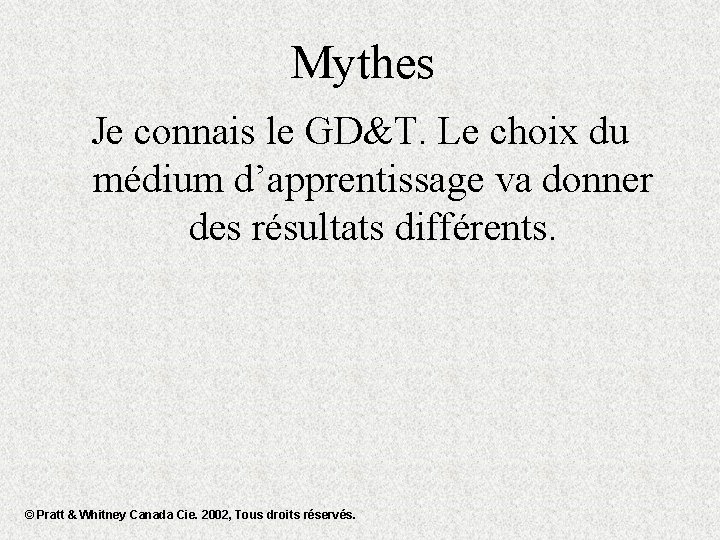

Mythes Je connais le GD&T. Le choix du médium d’apprentissage va donner des résultats

Mythes Je connais le GD&T. Le choix du médium d’apprentissage va donner des résultats différents. © Pratt & Whitney Canada Cie. 2002, Tous droits réservés.

Mythes On peut apprendre le GD&T en deux jours : Faux! Son interprétation oui,

Mythes On peut apprendre le GD&T en deux jours : Faux! Son interprétation oui, mais pas son application et son enseignement. © Pratt & Whitney Canada Cie. 2002, Tous droits réservés.

Avantages • Améliore la communication: permet une uniformité dans la définition et l'interprétation dessins.

Avantages • Améliore la communication: permet une uniformité dans la définition et l'interprétation dessins. De ce fait, réduit les controverses et les présomptions. Conception, production et inspection travaillent tous avec le même langage. © Pratt & Whitney Canada Cie. 2002, Tous droits réservés.

Avantages • Une meilleure définition du produit : Le GD&T donne les outils nécessaires

Avantages • Une meilleure définition du produit : Le GD&T donne les outils nécessaires afin de communiquer ce que la conception désire. Il permet aussi de dimensionner la pièce de façon fonctionnelle afin de répondre aux besoins du client. © Pratt & Whitney Canada Cie. 2002, Tous droits réservés.

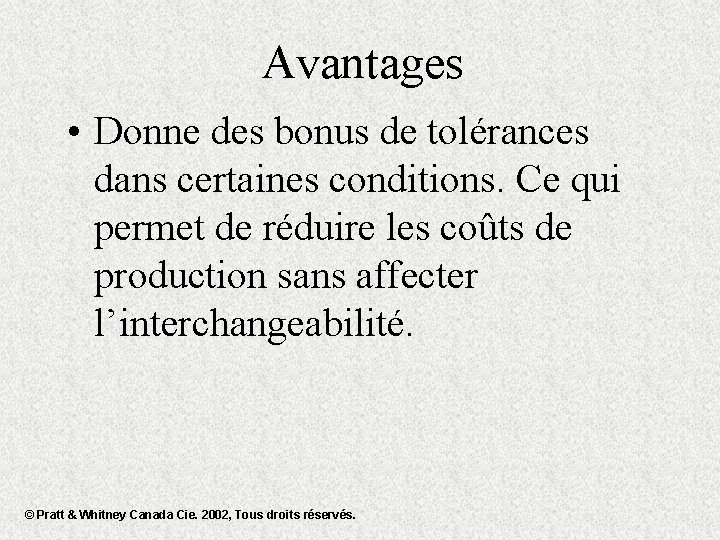

Avantages • Donne des bonus de tolérances dans certaines conditions. Ce qui permet de

Avantages • Donne des bonus de tolérances dans certaines conditions. Ce qui permet de réduire les coûts de production sans affecter l’interchangeabilité. © Pratt & Whitney Canada Cie. 2002, Tous droits réservés.

Avantages • La conception détermine les tolérances dimensionnelles et géométriques en relation avec la

Avantages • La conception détermine les tolérances dimensionnelles et géométriques en relation avec la fonction de la pièce. La plus grande tolérance devra être assignée, ce qui donne le maximum de tolérance pour la fabrication sans égard à la méthode de fabrication. © Pratt & Whitney Canada Cie. 2002, Tous droits réservés.

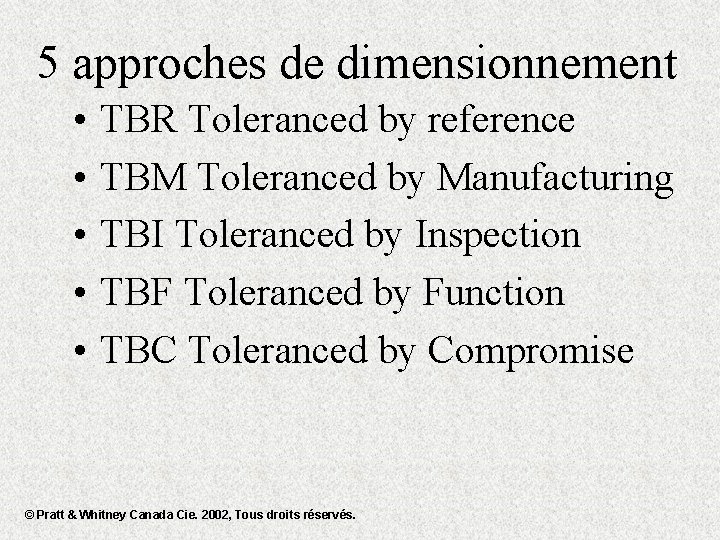

5 approches de dimensionnement • • • TBR Toleranced by reference TBM Toleranced by

5 approches de dimensionnement • • • TBR Toleranced by reference TBM Toleranced by Manufacturing TBI Toleranced by Inspection TBF Toleranced by Function TBC Toleranced by Compromise © Pratt & Whitney Canada Cie. 2002, Tous droits réservés.

Règles • Chaque dimension doit avoir une tolérance à l’exception des dimensions de référence,

Règles • Chaque dimension doit avoir une tolérance à l’exception des dimensions de référence, maximum, minimum et dimension de matériau brut. © Pratt & Whitney Canada Cie. 2002, Tous droits réservés.

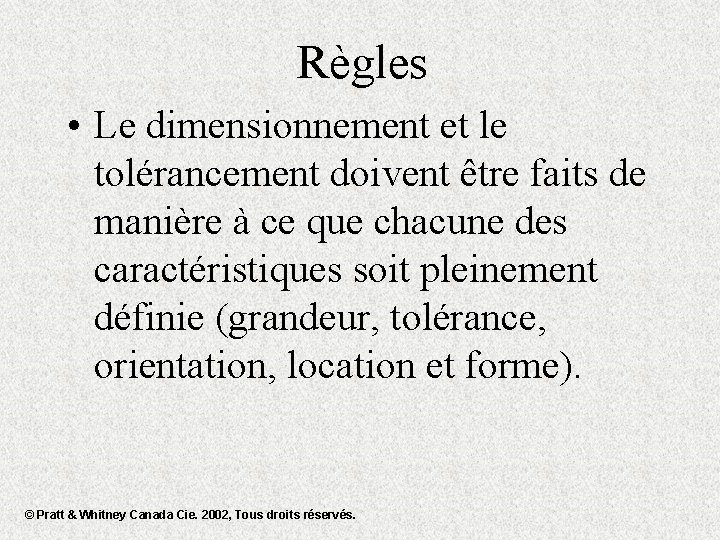

Règles • Le dimensionnement et le tolérancement doivent être faits de manière à ce

Règles • Le dimensionnement et le tolérancement doivent être faits de manière à ce que chacune des caractéristiques soit pleinement définie (grandeur, tolérance, orientation, location et forme). © Pratt & Whitney Canada Cie. 2002, Tous droits réservés.

Règles • Le dessin doit être défini de manière à ne pas prescrire de

Règles • Le dessin doit être défini de manière à ne pas prescrire de méthode d’usinage. © Pratt & Whitney Canada Cie. 2002, Tous droits réservés.

Règles • Un angle de 90 degrés est implicite pour tout élément montré à

Règles • Un angle de 90 degrés est implicite pour tout élément montré à angle droit sans dimension angulaire. © Pratt & Whitney Canada Cie. 2002, Tous droits réservés.

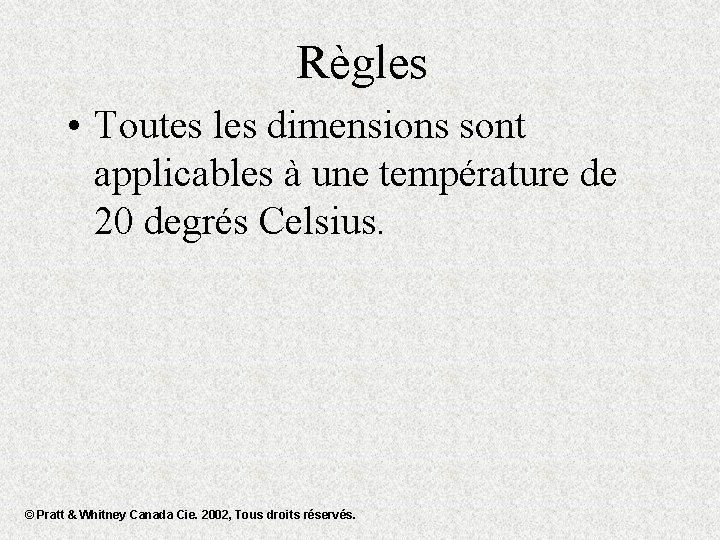

Règles • Toutes les dimensions sont applicables à une température de 20 degrés Celsius.

Règles • Toutes les dimensions sont applicables à une température de 20 degrés Celsius. © Pratt & Whitney Canada Cie. 2002, Tous droits réservés.

Règles • Toutes les dimensions et tolérances sont appliquées lorsque la pièce est dans

Règles • Toutes les dimensions et tolérances sont appliquées lorsque la pièce est dans un état libre, sans contrainte (non applicable pour les pièces non rigides). © Pratt & Whitney Canada Cie. 2002, Tous droits réservés.

Règles • La tolérance s’applique sur tout l'élément. © Pratt & Whitney Canada Cie.

Règles • La tolérance s’applique sur tout l'élément. © Pratt & Whitney Canada Cie. 2002, Tous droits réservés.

Modificateur © Pratt & Whitney Canada Cie. 2002, Tous droits réservés.

Modificateur © Pratt & Whitney Canada Cie. 2002, Tous droits réservés.

Tolérancement par coordonnées © Pratt & Whitney Canada Cie. 2002, Tous droits réservés.

Tolérancement par coordonnées © Pratt & Whitney Canada Cie. 2002, Tous droits réservés.
