Tema 5: Los dispositivos electrónicos 1. Concepto de electricidad 2. Corriente eléctrica y su

Tema 5: Los dispositivos electrónicos 1. Concepto de electricidad 2. Corriente eléctrica y su medida 3. Circuitos 4. Los aparatos electrónicos: Los equipos electrónicos 5. Resistores 6. Diodos 7. Transistores: la ampliación electrónica 8. El montaje de circuitos eléctricos 9. La conmutación electrónica 10. Condensadores La temporización y el condensador 11. Fuente de alimentación 12. Buen uso y mantenimiento de equipos electrónicos

Circuitos eléctricos n Circuitos en serie n Circuitos en paralelo 1. 2. 3. 4.

Circuitos eléctricos n Circuitos en serie n Circuitos en paralelo 1. 2. 3. 4. Intensidad Tensión Potencia Resistencia equivalente

La corriente eléctrica y sus magnitudes • Tensión • Resistencia • Intensidad de Corriente

La corriente eléctrica y sus magnitudes • Tensión • Resistencia • Intensidad de Corriente • Ley de Ohm • Energía eléctrica • Potencia eléctrica Indicar unidad, símbolo de la misma y definición

LOS APARATOS ELECTRÓNICOS n n n 1. - Estructura del aparato electrónico a. Dispositivo

LOS APARATOS ELECTRÓNICOS n n n 1. - Estructura del aparato electrónico a. Dispositivo de entrada b. Dispositivo de proceso c. Dispositivo de salida 2. - Componentes electrónicos a. Componentes discretos b. Circuitos integrados c. Elementos auxiliares 3. - Otros componentes a. Carcasa b. Placas de circuito impreso y conexiones c. Alimentación

n Definición n Tipos 1. Fijos 2. Variables 1. Pocentiómetros 2. Resistores dependientes 3.

n Definición n Tipos 1. Fijos 2. Variables 1. Pocentiómetros 2. Resistores dependientes 3. Aplicaciones 4. Identificación de resistores fijos

Diodos n Definición Funcionamiento n Tipos n – Ordinarios – Especiales • Aplicaciones

Diodos n Definición Funcionamiento n Tipos n – Ordinarios – Especiales • Aplicaciones

n Definición n Funcionamiento – F. en corte – F. en zona activa –

n Definición n Funcionamiento – F. en corte – F. en zona activa – F. en saturación . Tipos Transistor. PNP Transistor NPN . Transistor como interruptor. Transistor como amplificador

1. Definición 2. Tipos 4. Funcionamiento 1. Internas a. transformador 2. Externas b. rectificador

1. Definición 2. Tipos 4. Funcionamiento 1. Internas a. transformador 2. Externas b. rectificador 3. De instrumentación c. Filtro 3. Componentes básicos a. carcasa b. Transformador c. Entrada de alterna d. Placa de circuito impreso e. Salida de continua d. estabilizador

1. Seguridad y protección 2. Ahorro energético y respeto medioambiental 3. Cuidado y mantenimiento

1. Seguridad y protección 2. Ahorro energético y respeto medioambiental 3. Cuidado y mantenimiento 4. Recomendaciones básicas

La tensión, voltaje o diferencia de potencial es una magnitud física que impulsa a

La tensión, voltaje o diferencia de potencial es una magnitud física que impulsa a los electrones a lo largo de un conductor en un circuito eléctrico cerrado, provocando el flujo de una corriente eléctrica. La diferencia de potencial también se define como el trabajo por unidad de carga ejercido por el campo eléctrico, sobre una partícula cargada, para moverla de un lugar a otro. Se puede medir con un voltímetro. 1 En el Sistema Internacional de Unidades, la diferencia de potencial se mide en voltios ( V ), al igual que el potencial. La tensión es independiente del camino recorrido por la carga, y depende exclusivamente del potencial eléctrico de los puntos A y B en el campo.

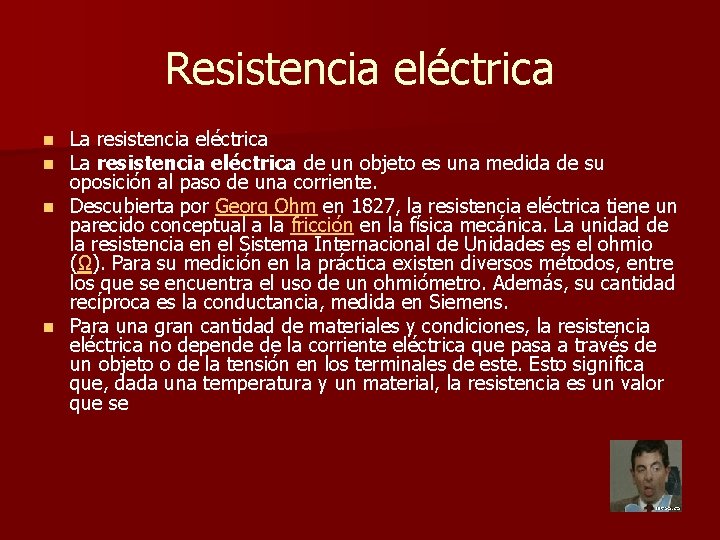

Resistencia eléctrica La resistencia eléctrica de un objeto es una medida de su oposición

Resistencia eléctrica La resistencia eléctrica de un objeto es una medida de su oposición al paso de una corriente. n Descubierta por Georg Ohm en 1827, la resistencia eléctrica tiene un parecido conceptual a la fricción en la física mecánica. La unidad de la resistencia en el Sistema Internacional de Unidades es el ohmio (Ω). Para su medición en la práctica existen diversos métodos, entre los que se encuentra el uso de un ohmiómetro. Además, su cantidad recíproca es la conductancia, medida en Siemens. n Para una gran cantidad de materiales y condiciones, la resistencia eléctrica no depende de la corriente eléctrica que pasa a través de un objeto o de la tensión en los terminales de este. Esto significa que, dada una temperatura y un material, la resistencia es un valor que se n n

Intensidad de corriente La corriente o intensidad eléctrica es el flujo de carga por

Intensidad de corriente La corriente o intensidad eléctrica es el flujo de carga por unidad de tiempo que recorre un material. Se debe a un movimiento de los electrones en el interior del material. En el Sistema Internacional de Unidades se expresa en C·s-1 (culombios sobre segundo), unidad que se denomina amperio. Una corriente eléctrica, puesto que se trata de un movimiento de cargas, produce un campo magnético, lo que se aprovecha en el electroimán. n El instrumento usado para medir la intensidad de la corriente eléctrica es el galvanómetro que, calibrado en amperios, se llama amperímetro, colocado en serie con el conductor cuya intensidad se desea medir. n

Energía eléctrica puntos, lo que permite establecer una corriente eléctrica entre ambos — cuando

Energía eléctrica puntos, lo que permite establecer una corriente eléctrica entre ambos — cuando se les coloca en contacto por medio de un conductor eléctrico — para obtener trabajo. La energía eléctrica puede transformarse en muchas otras formas de energía, tales como la energía luminosa o luz, la energía mecánica y la energía térmica. n Su uso es una de las bases de la tecnología utilizada por el ser humano en la actualidad. n La energía eléctrica se manifiesta como corriente eléctrica, es decir, como el movimiento de cargas eléctricas negativas, o electrones, a través de un cable conductor metálico como consecuencia de la diferencia de potencial que un generador esté aplicando en sus extremos n

Ley de ohm n La Ley de Ohm afirma que la corriente que circula

Ley de ohm n La Ley de Ohm afirma que la corriente que circula por un conductor eléctrico es directamente proporcional a la tensión e inversamente proporcional a la resistencia siempre y cuando su temperatura se mantenga constante. n La ecuación matemática que describe esta relación es:

Potencia eléctrica La potencia eléctrica es la relación de paso de energía por unidad

Potencia eléctrica La potencia eléctrica es la relación de paso de energía por unidad de tiempo; es decir, la cantidad de energía entregada o absorbida por un elemento en un tiempo determinado (p = d. W / dt). La unidad en el Sistema Internacional de Unidades es el Vatio, o que es lo mismo, Watt. n Cuando una corriente eléctrica fluye en un circuito, puede transferir energía al hacer un trabajo mecánico o termodinámico. Los dispositivos convierten la energía eléctrica de muchas maneras útiles, como calor, luz (lámpara incandescente), movimiento (motor eléctrico), sonido (altavoz) o procesos químicos. La electricidad se puede producir mecánicamente o químicamente por la generación de energía eléctrica, o también por la transformación de la luz en las celulas fotoeléctricas. Por último, se puede n

Circuitos eléctricos n Circuitos en serie Intensidad Tensión Potencia Resistencia equivalente n n n

Circuitos eléctricos n Circuitos en serie Intensidad Tensión Potencia Resistencia equivalente n n n Circuitos en paralelo

Intensidad (el grado de fuerza con que se manifiesta un agente natural, una magnitud

Intensidad (el grado de fuerza con que se manifiesta un agente natural, una magnitud física, una cualidad, una expresión, etc. ) puede referirse a: n Varios conceptos en física: n – intensidad de corriente eléctrica es la magnitud física que expresa la cantidad de electricidad que atraviesa un conductor en la unidad de tiempo. – intensidad de sonido es la magnitud física que expresa la mayor o menor amplitud de las ondas sonoras. – intensidad luminosa es la magnitud física que expresa el flujo luminoso emitido por una fuente puntual en una dirección determinada, por unidad de ángulo sólido.

Tensión El término tensión puede referirse a las siguientes disciplinas en: En Física la

Tensión El término tensión puede referirse a las siguientes disciplinas en: En Física la tensión se divide en: Tensión mecánica es la fuerza interna que actúa por unidad de superficie. También se llama tensión al efecto de aplicar una fuerza sobre una forma alargada aumentando su elongación. Tensión eléctrica o voltaje es la diferencia de potencial eléctrico entre dos puntos de un circuito. Tensión superficial de un líquido a la cantidad de energía necesaria para disminuir su superficie por unidad de área.

Potencia n De un receptor se expresa en vatios y se calcula mediante esta

Potencia n De un receptor se expresa en vatios y se calcula mediante esta expresión n P= v i

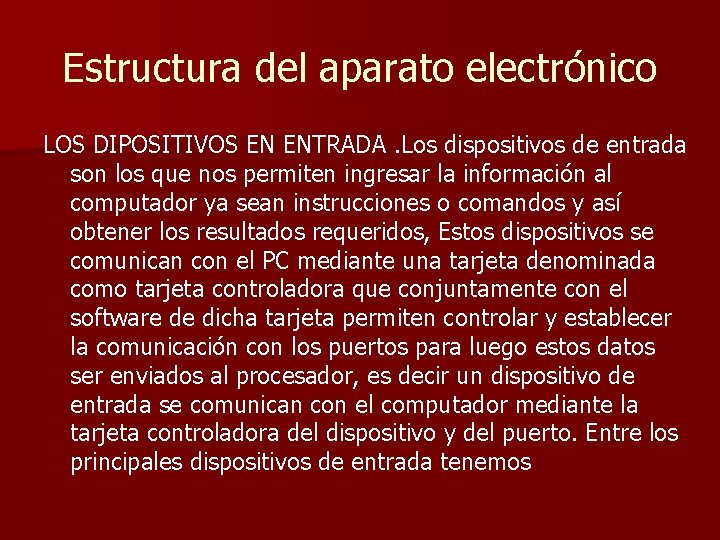

Estructura del aparato electrónico LOS DIPOSITIVOS EN ENTRADA. Los dispositivos de entrada son los

Estructura del aparato electrónico LOS DIPOSITIVOS EN ENTRADA. Los dispositivos de entrada son los que nos permiten ingresar la información al computador ya sean instrucciones o comandos y así obtener los resultados requeridos, Estos dispositivos se comunican con el PC mediante una tarjeta denominada como tarjeta controladora que conjuntamente con el software de dicha tarjeta permiten controlar y establecer la comunicación con los puertos para luego estos datos ser enviados al procesador, es decir un dispositivo de entrada se comunican con el computador mediante la tarjeta controladora del dispositivo y del puerto. Entre los principales dispositivos de entrada tenemos

Dispositivo de proceso n En el sistema dispositivo, se confiere a las partes el

Dispositivo de proceso n En el sistema dispositivo, se confiere a las partes el dominio del procedimiento y sus reglas son que: el juez no puede iniciar de oficio el proceso , dando eso lugar el principio de demanda, según el cual: nemo iudex sine actore, ne procedat iudex ex officio. Este principio esta consagrado en el artículo 11, se dice que en materia civil, el juez no puede iniciar el proceso sin previa demanda de parte; tampoco puede el juez en el Sistema Dispositivo, tener en cuenta hechos ni medios de prueba que no han sido aportados por las partes. Esto es lo que se conoce como principio de presentación, por el cual nos esta en actis nos esta in mundo ( lo que no esta en las actas del proceso no esta en el mundo del juicio) el Juez debe resolver de acuerdo a lo que tengas las actas las cuales le dan la verdad del proceso.

Dispositivo de salida n En computación, entrada/salida, también abreviado E/S o I/O (del original

Dispositivo de salida n En computación, entrada/salida, también abreviado E/S o I/O (del original en inglés input/output), es la colección de interfaces que usan las distintas unidades funcionales (subsistemas) de un sistema de procesamiento de información para comunicarse unas con otras, o las señales (información) enviadas a través de esas interfaces. Las entradas son las señales recibidas por la unidad, mientras que las salidas son las señales enviadas por ésta. El término puede ser usado para describir una acción; "realizar una entrada/salida" se refiere a ejecutar una operación de entrada o de salida. Los dispositivos de E/S los usa una persona u otro sistema para comunicarse con una computadora. De hecho, a los teclados y ratones se los considera dispositivos de entrada de una computadora, mientras que los monitores e impresoras son vistos como dispositivos de salida de una computadora. Los dispositivos típicos para la comunicación entre computadoras realizan las dos operaciones, tanto entrada como salida, y entre otros se encuentran los módems y tarjetas de red.

Componente eléctrico Se denomina componente electrónico a aquel dispositivo que forma parte de un

Componente eléctrico Se denomina componente electrónico a aquel dispositivo que forma parte de un circuito electrónico. Se suele encapsular, generalmente en un material cerámico, metálico o plástico, y terminar en dos o más terminales o patillas metálicas. Se diseñan para ser conectados entre ellos, normalmente mediante soldadura, a un circuito impreso, para formar el mencionado circuito. n Hay que diferenciar entre componentes y elementos. Los componentes son dispositivos físicos, mientras que los elementos son modelos o abstracciones idealizadas que constituyen la base para el estudio teórico de los mencionados componentes. Así, los componentes aparecen en un listado de dispositivos que forman un circuito, mientras que los elementos aparecen en los desarrollos matemáticos de la teoría de circuitos. n

Circuito integrado n El circuito integrado 555 es de bajo costo y de grandes

Circuito integrado n El circuito integrado 555 es de bajo costo y de grandes prestaciones. Inicialmente fue desarrollado por la firma Signetics. En la actualidad es construido por muchos otros fabricantes. Entre sus aplicaciones principales cabe destacar las de multivibrador estable (dos estados meta estables) y monoestable (un estado estable y otro meta estable), detector de impulsos, etcétera.

Carcasa En general se denomina carcasa a un conjunto de piezas duras y resistentes,

Carcasa En general se denomina carcasa a un conjunto de piezas duras y resistentes, que dan soporte (internas) o protegen (externas) a otras partes de un equipo, construcción o ser vivo. n En telefonía móvil la caja exterior (normalmente intercambiable) de un teléfono celular. n En informática una carcasa, bastidor o Caja de computadora. n

Placas de circuito impreso y conexiones n n n Parte de una tarjeta madre

Placas de circuito impreso y conexiones n n n Parte de una tarjeta madre de computador de 1983 Sinclair ZX Spectrum. Se ven las líneas conductoras, los caminos y algunos componentes montados. n En electrónica, un circuito impreso o PCB (del inglés printed circuit board), es un medio para sostener mecánicamente y conectar eléctricamente componentes electrónicos, a través de rutas o pistas de material conductor, grabados en hojas de cobre laminadas sobre un sustrato no conductor, comúnmente baquelita o fibra de vidrio. n Los circuitos impresos son baratos, y habitualmente de una fiabilidad elevada aunque de vez en cuando pueda tener fallos técnicos. [cita requerida ] Requieren de un esfuerzo mayor para el posicionamiento de los componentes, y tienen un coste inicial más alto que otras alternativas de montaje, como el montaje punto a punto (o wire-wrap), pero son mucho más baratos, rápidos y consistentes en producción en volúmenes.

Alimentación n En electrónica, una fuente de alimentación es un dispositivo que convierte la

Alimentación n En electrónica, una fuente de alimentación es un dispositivo que convierte la tensión alterna de la red de suministro, en una o varias tensiones, prácticamente continuas, que alimentan los distintos circuitos del aparato electrónico al que se conecta (ordenador, televisor, impresora, router, etc. ).

Resistores se denomina resistor al componente electrónico diseñado para introducir una resistencia eléctrica determinada

Resistores se denomina resistor al componente electrónico diseñado para introducir una resistencia eléctrica determinada entre dos puntos de un circuito. En el propio argot eléctrico y electrónico, son conocidos simplemente como resistencias. En otros casos, como en las planchas, calentadores, etc. , los resistores se emplean para producir calor aprovechando el efecto Joule. n Es un material formado por carbón y otros elementos resistivos para disminuir la corriente que pasa. Se opone al paso de la corriente. La corriente máxima en un resistor viene condicionado por la máxima potencia que puede disipar su cuerpo. Esta potencia se puede identificar visualmente a partir del diámetro sin que sea necesaria otra indicación. Los valores más comunes son 0, 25 W, 0, 5 W y 1 W. n

Tipos de resistores n Resistores fijos n n n Símbolos de un resistor fijo

Tipos de resistores n Resistores fijos n n n Símbolos de un resistor fijo Los resistores fijos tienen dos contactos entre los cuales existe una resistencia fija, los resistores fijos se dividen en resistores de carbón y resistores metálicos. [editar] Resistores de carbón Resistores variables Símbolo de un resistor variable Los resistores variables tienen tres contactos, dos de ellos están conectados en los extremos de la superficie resistiva y el otro está conectado a un cursor que se puede mover a lo largo de la superficie resistiva.

potenciómetro n Diagrama estructural del potenciómetro. La flecha representa el Terminal móvil. n n

potenciómetro n Diagrama estructural del potenciómetro. La flecha representa el Terminal móvil. n n n Distintos tipos de potenciómetros rotatorios. Un potenciómetro es un resistor cuyo valor de resistencia es variable. De esta manera, indirectamente, se puede controlar la intensidad de corriente que fluye por un circuito si se conecta en paralelo, o la diferencia de potencial al conectarlo en serie. Normalmente, los potenciómetros se utilizan en circuitos de poca corriente. Para circuitos de corrientes mayores, se utilizan los reóstatos, que pueden disipar más potencia.

Resistores dependientes n RESISTORES DEPENDIENTES : n Su resistencia varía en relación con alguna

Resistores dependientes n RESISTORES DEPENDIENTES : n Su resistencia varía en relación con alguna magnitud o parámetro físico. Los más importantes son los FOTORRESISTORES, TERMISTORES y VARISTORES.

Diodos n Un diodo (del griego: dos caminos) es un dispositivo semiconductor que permite

Diodos n Un diodo (del griego: dos caminos) es un dispositivo semiconductor que permite el paso de la corriente eléctrica en una única dirección con características similares a un interruptor. De forma simplificada, la curva característica de un diodo (I-V) consta de dos regiones: por debajo de cierta diferencia de potencial, se comporta como un circuito abierto (no conduce), y por encima de ella como un circuito cerrado con una resistencia eléctrica muy pequeña.

F. De los diodos Como cualquier otro componente electrónico. también los diodos deben ser

F. De los diodos Como cualquier otro componente electrónico. también los diodos deben ser comprobados, en cuanto a su estado se refiere. Para poder entender mejor como deben realizarse las pruebas y mediciones y establecer cuáles son las características que más interesan estudiar, debemos realizar, previamente, un pequeño resumen de la teoría del funcionamiento de los diodos. n 1) Para que la corriente circule (mínima resistencia), el polo positivo de la fuente debe estar aplicado al electrodo denominado ánodo, y el negativo denominado cátodo; a este sistema de polarizacion se lo llama polarizacion directa. n 2) Para que la corriente encuentre el máximo de resistencia a su paso, habrá que aplicar una polarizacion opuesta a la indicada en el punto anterior, o sea el positivo al cátodo y el negativo al ánodo. Este tipo de polarizacion recibe el nombre de polarizacion inversa. n

d. ordinarios n No viene

d. ordinarios n No viene

Diodos especiales n Diodos: □ Zener n □ Schottky n □ Varicap n □

Diodos especiales n Diodos: □ Zener n □ Schottky n □ Varicap n □ Túnel

Aplicaciones

Aplicaciones

Transistores n El transistor es un dispositivo electrónico semiconductor que cumple funciones de amplificador,

Transistores n El transistor es un dispositivo electrónico semiconductor que cumple funciones de amplificador, oscilador, conmutador o rectificador. El término "transistor" es la contracción en inglés de transfer resistor ("resistencia de transferencia"). Actualmente se los encuentra prácticamente en todos los aparatos domésticos de uso diario: radios, televisores, grabadoras, reproductores de audio y video, hornos de microondas, lavadoras, automóviles, equipos de refrigeración, alarmas, relojes de cuarzo, computadoras, calculadoras, impresoras, lámparas fluorescentes, equipos de rayos X, tomógrafos, ecógrafos, reproductores mp 3, teléfonos móviles, etc.

Funcionamiento del transistor n En la imagen seguimos con un transistor de tipo NPN,

Funcionamiento del transistor n En la imagen seguimos con un transistor de tipo NPN, pero sería lo mismo hacer la prueba con el otro tipo de transistor, el PNP, pero habría que hacerlo con las conexiones invertidas para ese caso. En esa imagen va sernos de gran utilidad el potenciómetro (P) que se aprecia en la parte baja y también el miliamperímetro (A) que nos indicará el valor de la corriente que circulará por el colector. Aseguramos de que hemos hecho bien las conexiones, es decir, el negativo de la batería al cristal N emisor, el positivo al colector; y en lo que respecta a la base con su conexión positiva por ser cristal P. En esa imagen que vimos tenemos el potenciómetro a cero, de modo que su alta resistencia impide el paso de la corriente a la base y el transistor no conduce corriente.

F. en corte n Zona de corte: El hecho de hacer nula la corriente

F. en corte n Zona de corte: El hecho de hacer nula la corriente de base, es equivalente a mantener el circuito base emisor abierto, en estas circunstancias la corriente de colector es prácticamente nula y por ello se puede considerar el transistor en su circuito C-E como un interruptor abierto.

F. En zona activa n Zona activa: En este intervalo el transistor se comporta

F. En zona activa n Zona activa: En este intervalo el transistor se comporta como una fuente de corriente , determinada por la corriente de base. A pequeños aumentos de la corriente de base corresponden grandes aumentos de la corriente de colector, de forma casi independiente de la tensión entre emisor y colector. Para trabajar en esta zona el diodo B-E ha de estar polarizado en directa, mientras que el diodo B-C, ha de estar polarizado en inversa.

F. Zona saturada n Zona de saturación: El diodo colector está polarizado directamente y

F. Zona saturada n Zona de saturación: El diodo colector está polarizado directamente y es transistor se comporta como una pequeña resistencia. En esta zona un aumento adicionar de la corriente de base no provoca un aumento de la corriente de colector, ésta depende exclusivamente de la tensión entre emisor y colector. El transistor se asemeja en su circuito emisor-colector a un interruptor cerrado.

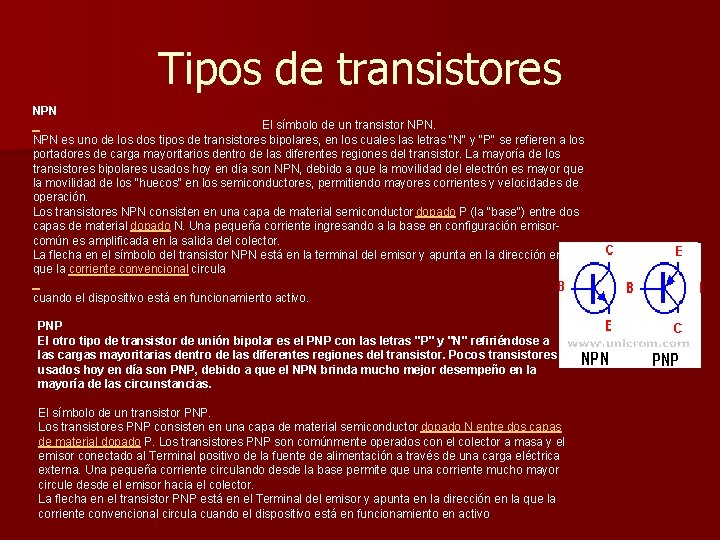

Tipos de transistores NPN El símbolo de un transistor NPN es uno de los

Tipos de transistores NPN El símbolo de un transistor NPN es uno de los dos tipos de transistores bipolares, en los cuales las letras "N" y "P" se refieren a los portadores de carga mayoritarios dentro de las diferentes regiones del transistor. La mayoría de los transistores bipolares usados hoy en día son NPN, debido a que la movilidad del electrón es mayor que la movilidad de los "huecos" en los semiconductores, permitiendo mayores corrientes y velocidades de operación. Los transistores NPN consisten en una capa de material semiconductor dopado P (la "base") entre dos capas de material dopado N. Una pequeña corriente ingresando a la base en configuración emisorcomún es amplificada en la salida del colector. La flecha en el símbolo del transistor NPN está en la terminal del emisor y apunta en la dirección en la que la corriente convencional circula cuando el dispositivo está en funcionamiento activo. PNP El otro tipo de transistor de unión bipolar es el PNP con las letras "P" y "N" refiriéndose a las cargas mayoritarias dentro de las diferentes regiones del transistor. Pocos transistores usados hoy en día son PNP, debido a que el NPN brinda mucho mejor desempeño en la mayoría de las circunstancias. El símbolo de un transistor PNP. Los transistores PNP consisten en una capa de material semiconductor dopado N entre dos capas de material dopado P. Los transistores PNP son comúnmente operados con el colector a masa y el emisor conectado al Terminal positivo de la fuente de alimentación a través de una carga eléctrica externa. Una pequeña corriente circulando desde la base permite que una corriente mucho mayor circule desde el emisor hacia el colector. La flecha en el transistor PNP está en el Terminal del emisor y apunta en la dirección en la que la corriente convencional circula cuando el dispositivo está en funcionamiento en activo

Montaje de circuitos eléctricos

Montaje de circuitos eléctricos

Placa para prototipos n Una placa para prototipos, también conocida como protoboard, breadboard, o

Placa para prototipos n Una placa para prototipos, también conocida como protoboard, breadboard, o simplemente board, es una placa de uso genérico reutilizable o semipermanente, usada para construir prototipos de circuitos electrónicos sin soldaduras. Normalmente se utiliza para la realización de pruebas experimentales. Además de las placas plásticas, libres de soldadura, también existen en el mercado otros modelos de placas de prueba para usos específicos.

Placa universal n n PLACA UNIVERSAL PARA REGULAR INTENSIDAD Y TIEMPO EN APARATOS ELECTRICOS

Placa universal n n PLACA UNIVERSAL PARA REGULAR INTENSIDAD Y TIEMPO EN APARATOS ELECTRICOS Y/O ELECTRONICOS El objeto de esta innovación es una placa universal para regular intensidad y tiempo en aparatos elé. . . Publicidad Contenidos El objeto de esta innovación es una placa universal para regular intensidad y tiempo en aparatos eléctricos y/o electrónicos, conformada por una placa base o circuito impreso con un microcontrolador con un software predeterminado que regula y controla distintas aplicaciones del circuito, siendo un elemento removible e independiente de la estructura del mismo. Este circuito incorpora diferentes elementos que conducen una señal, captada por un receptor o que entra mediante unos pulsadores y transformada en un código binario por un decodificador, hasta puntos de salida para conectar bombillas o motores. La placa incorpora un switch de configuración con interruptores de tres posiciones que establecen funciones y actuaciones distintas del circuito. También incorpora una fuente de alimentación con transformador , condensadores , resistencias , diodos , cristal de cuarzo , detector de paso por cero , triacs de potencia para la salida a lámparas, interfaces y regulador de tensión.

Placa virgen

Placa virgen

La comunicación electrónica n La comunicación electrónicas La estructura de la relación entre el

La comunicación electrónica n La comunicación electrónicas La estructura de la relación entre el flujo de información y el público al que va dirigido el conocimiento, se ha modificado, con el de cursar del tiempo, como una función de las distintas técnicas que operan en la transferencia de información del generador al receptor.

La conmutación con transistores bipolares n Un circuito bipolar de alta frecuencia del transistor

La conmutación con transistores bipolares n Un circuito bipolar de alta frecuencia del transistor de la conmutación. Se proporciona un primer transistor bipolar, haciendo un emisor adaptar para recibir un voltaje, haciendo una base adaptar para recibir una corriente de impulsión, y teniendo un colector. Se proporciona un segundo transistor bipolar, teniendo una base conectada con el colector del primer transistor bipolar, teniendo un colector conectado con la base del primer transistor bipolar, y teniendo un emisor. Un inductor que tiene un primer puerto conectado con el nodo común de la conexión del colector del primer transistor bipolar y de la base del segundo transistor, y teniendo un segundo puerto conectado con el emisor del segundo transistor. El nodo común de la conexión del emisor del segundo transistor y del segundo puerto de la forma del inductor la salida del circuito.

Conmutación con relés n Un relé es un conmutador eléctrico especializado que permite controlar

Conmutación con relés n Un relé es un conmutador eléctrico especializado que permite controlar un dispositivo de gran potencia mediante (por ejemplo un motor) un dispositivo de potencia mucho menor (el puerto paralelo es un caso). Un relé está formado por un electroimán y unos contactos conmutadores mecánicos que son impulsados por el electroimán (bobina). Éste requiere una corriente de sólo unos cientos de miliamperios generada por una tensión de sólo unos voltios, mientras que los contactos pueden estar sometidos a una tensión de cientos de voltios y soportar el paso de decenas de amperios. El conmutador del relé permite que con una corriente y tensión de alimentación pequeñas, se pueda controlar una corriente y tensión bastante mayores. Muchos pequeños conmutadores y circuitos electrónicos no pueden soportar corrientes eléctricas elevadas (a menudo no más de 1 amperio).

Condensadores En electricidad y electrónica, un condensador (capacitar en inglés) es un dispositivo que

Condensadores En electricidad y electrónica, un condensador (capacitar en inglés) es un dispositivo que almacena energía eléctrica, es un componente pasivo. Está formado por un par de superficies conductoras en situación de influencia total (esto es, que todas líneas de campo eléctrico que parten de una van a parar a la otra), generalmente en forma de tablas, esferas o láminas, separadas por un material dieléctrico (siendo este utilizado en un condensador para disminuir el campo eléctrico, ya que actúa como aislante) o por el , que, electrónico sometidos una diferencia de potencial Es unvacío componente que a almacena cargas eléctricas para utilizarlas en un (d. d. p. ) adquieren una determinada carga eléctrica, circuito en el momento adecuado. positiva en una de las negativaseparadas en la otra Está compuesto, básicamente, por placas un par deyarmaduras por un material (siendo nuladieléctrico. la carga. Latotal almacenada). aislante denominado capacidad de un condensador consiste en n almacenar mayor o menor número de cargas cuando está sometido a tensión.

Funcionamiento condensadores n La función principal del condensador en una central térmica es ser

Funcionamiento condensadores n La función principal del condensador en una central térmica es ser el foco frío o sumidero de calor dentro del ciclo termodinámico del grupo térmico. Por tanto, su misión principal es condensar el vapor que proviene del escape de la turbina de vapor en condiciones próximas a la saturación y evacuar el calor de condensación (calor latente) al exterior mediante un fluido de intercambio (aire o agua).

Tipos condensadores Condensadores fijos n son componentes pasivos de dos terminales. Se clasifican en

Tipos condensadores Condensadores fijos n son componentes pasivos de dos terminales. Se clasifican en función del material dieléctrico y su forma. Pueden ser: de papel, de plástico, cerámico, electrolítico, de mica, de tántalo, de vidrio, de poliéster, Estos son los más utilizados. A continuación se describirá, sin profundizar, las diferencias entre unos y otros, así como sus aplicaciones más usuales.

Condensadores fijos n Electrolítico n Permiten obtener capacidades elevadas en espacios reducidos. Actualmente existen

Condensadores fijos n Electrolítico n Permiten obtener capacidades elevadas en espacios reducidos. Actualmente existen dos tipos: los de aluminio, y los de tántalo. El fundamento es el mismo: se trata de depositar mediante electrolisis una fina capa aislante. Los condensadores electrolíticos deben conectarse respetando su polaridad, que viene indicada en sus terminales, pues de lo contrario se destruiría. No polarizadas

Condensadores variables n Condensadores n variables Constan de un grupo de armaduras móviles, de

Condensadores variables n Condensadores n variables Constan de un grupo de armaduras móviles, de tal forma que al girar sobre un eje se aumenta o reduce la superficie de las armaduras metálicas enfrentadas, variándose con ello la capacidad. El dieléctrico empleado suele ser el aire, aunque también se incluye mica o plástico.

Circuitos temporizadores n El circuito electrónico que más se utiliza tanto en la industria

Circuitos temporizadores n El circuito electrónico que más se utiliza tanto en la industria como en circuitería comercial, es el circuito temporizador o de retardo, dentro de la categoría de temporizadores, cabe destacar el más económico y también menos preciso consistente en una resistencia y un condensador, a partir de aquí se puede contar con un sinfín de opciones y posibilidades. En este tutorial se tratarán unos tipos sencillos para adquirir conocimiento de cómo conseguir un retardo en un sistema que no requiera gran precisión y terminaremos por analizar un temporizador de mayores prestaciones y precisión.

Circuitos temporizadores tipos n Funcionamiento monoestable n n En el apartado anterior vimos cómo

Circuitos temporizadores tipos n Funcionamiento monoestable n n En el apartado anterior vimos cómo producir un retardo o temporización, la referida figura 3 esta aquí, el esquema que se presenta es bastante sencillo y corresponde a un montaje monoestable, el cual se caracteriza por el modo de conexión de la patilla 2, Disparo, la cual debe permanecer en nivel alto, hasta el momento de empezar la temporización, hemos de hacer notar que esta patilla, debe ser repuesta a su nivel alto, antes de terminar la temporización, si se quiere ampliar el retardo, para evitar disparos fortuitos que variarían el tiempo previsto. La salida es capaz de entregar una corriente de 200 m. A máximo, en caso de necesitar mas corriente, utilizar un relé contactos que soporten una mayor corriente. Mientras la patilla de disparo esté a nivel alto, la salida pat 0 illa 3, permanecerá a nivel bajo, esto debe tenerse en cuenta, para un mejor aprovechamiento del n dispositivo. n Funcionamiento astable. n En este caso es la figura 9, la que nos presenta el esquema básico de este modo de funcionamiento. Puede ser interesante conocer su funcionamiento como astable (también llamado redisparable ya que eso es lo que hace, produciendo así cierta frecuencia), ya que uniendo sus terminales 2 y 6, el circuito se auto dispara y trabaja como multivibrador. n

La temporización condensadores

La temporización condensadores

Fuente de alimentación n La corriente que circula por el arrollamiento primario (el cual

Fuente de alimentación n La corriente que circula por el arrollamiento primario (el cual esta conectado a la red) genera una circulación de corriente magnética por el núcleo del transformador. Esta corriente magnética será mas fuerte cuantas mas espiras (vueltas) tenga el arroyamiento primario. Si acercas un imán a un transformador en funcionamiento notarás que el imán vibra, esto es debido a que la corriente magnética del núcleo es alterna, igual que la corriente por los arrollamientos del transformador.

Tipos de Fuentes a. n n n Ideales Cuando dos o más fuentes ideales

Tipos de Fuentes a. n n n Ideales Cuando dos o más fuentes ideales de tensión se conectan en serie, la fem resultante es igual a la suma algebraica de las fems de cada una de las fuentes. Cuando la conexión se realiza en paralelo, las fems de las fuentes han de ser iguales, ya que en caso contrario se estaría en un caso absurdo. Cuando dos o más fuentes ideales de intensidad se conectan en paralelo, la corriente resultante es igual a la suma algebraica de las corrientes de cada una de las fuentes. Cuando la conexión se realiza en serie, las corrientes de las fuentes han de ser iguales, Reales ya que en caso contrario se estaría en un caso absurdo. Es posible obtener la fuente equivalente de una asociación de varias fuentes reales. A continuación se describen los casos posibles: Fuentes de tensión En serie: la fem equivalente se obtiene del mismo modo que en las fuentes ideales y la resistencia equivalente como suma de las resistencia de cada fuente puesto que están en serie. En paralelo: se transforman en fuentes de intensidad y se opera como se indica más abajo. Fuentes de intensidad En serie: se transforman en fuentes de tensión y se opera como se ha indicado más arriba. En paralelo: la intensidad equivalente se obtiene del mismo modo que en las fuentes ideales y la resistencia equivalente como la inversa de la suma de las inversas de las resistencia de cada fuente puesto que están en paralelo. Instrumentación Dependiendo de la complejidad del equipo defectuoso y de la clase de pruebas que sea necesario llevar a cabo, es importante escoger adecuadamente el equipo o instrumento de prueba que permita las verificaciones pertinentes.

Funcionamiento n El transformador es un dispositivo que convierte la energía eléctrica alterna de

Funcionamiento n El transformador es un dispositivo que convierte la energía eléctrica alterna de un cierto nivel de voltaje, en energía alterna de otro nivel de voltaje, por medio de la acción de un campo magnético. Está constituido por dos o más bobinas de material conductor, aisladas entre sí eléctricamente por lo general arrolladas alrededor de un mismo núcleo de material ferromagnético. La única conexión entre las bobinas la constituye el flujo magnético común que se establece en el núcleo. Rectificador 2 N 1849. En electrónica, un rectificador es el elemento o circuito que permite convertir la corriente alterna en corriente continua. Esto se realiza utilizando diodos rectificadores, ya sean semiconductores de estado sólido, válvulas al vacío o válvulas gaseosas como las de vapor de mercurio. Filtro electrónico Un filtro eléctrico o filtro electrónico es un elemento que discrimina una determinada frecuencia o gama de frecuencias de una señal eléctrica que pasa a través de él, pudiendo modificar tanto su amplitud como su fase. Estabilizador Un regulador de voltaje (también llamado estabilizador de voltaje o acondicionador de voltaje) es un equipo eléctrico que acepta una tensión eléctrica de voltaje variable a la entrada, dentro de un parámetro predeterminado y mantiene a la salida una tensión constante (regulada). Son diversos tipos de reguladores de voltaje, los más comunes son de dos tipos: para uso doméstico o industrial. Los primeros son utilizados en su mayoría para proteger equipo de cómputo, video, o electrodomésticos. Los segundos protegen instalaciones eléctricas completas, aparatos o equipo eléctrico sofisticado, fabricas, entre otros. El costo de un regulador de voltaje estará determinado en la mayoría de los casos por su calidad y vida útil en funcionamiento continuo.

Componentes básicos n La carcasa (o caja) de un equipo es el esqueleto metálico

Componentes básicos n La carcasa (o caja) de un equipo es el esqueleto metálico que contiene los diferentes componentes internos. Las carcasas tienen otros usos, tales como bloquear el ruido que produce el equipo y la protección contra la radiación electromagnética. Existen normas que garantizan dicha protección de manera tal que se cumpla con las regulaciones existentes. El transformador es un dispositivo que convierte la energía eléctrica alterna de un cierto nivel de voltaje, en energía alterna de otro nivel de voltaje, por medio de la acción de un campo magnético. Está constituido por dos o más bobinas de material conductor, aisladas entre sí eléctricamente por lo general arrolladas alrededor de un mismo núcleo de material ferromagnético. La única conexión entre las bobinas la constituye el flujo magnético común que se establece en el núcleo. Los circuitos impresos son baratos, y habitualmente de una fiabilidad elevada aunque de vez en cuando pueda tener fallos técnicos. [cita requerida] Requieren de un esfuerzo mayor para el posicionamiento de los componentes, y tienen un coste inicial más alto que otras alternativas de montaje, como el montaje punto a punto (o wire-wrap), pero son mucho más baratos, rápidos y consistentes en producción en volúmenes.

Carcasa En general se denomina carcasa a un conjunto de piezas duras y resistentes,

Carcasa En general se denomina carcasa a un conjunto de piezas duras y resistentes, que dan soporte (internas) o protegen (externas) a otras partes de un equipo, construcción o ser vivo. n En telefonía móvil la caja exterior (normalmente intercambiable) de un teléfono celular. n En informática una carcasa, bastidor o Caja de computadora. n

Transformador n El transformador es un dispositivo que convierte la energía eléctrica alterna de

Transformador n El transformador es un dispositivo que convierte la energía eléctrica alterna de un cierto nivel de voltaje, en energía alterna de otro nivel de voltaje, por medio de la acción de un campo magnético. Está constituido por dos o más bobinas de material conductor, aisladas entre sí eléctricamente por lo general arrolladas alrededor de un mismo núcleo de material ferromagnético. La única conexión entre las bobinas la constituye el flujo magnético común que se establece en el núcleo.

Entrada de alterna

Entrada de alterna

Placa de circuito impreso n Los circuitos impresos son baratos, y habitualmente de una

Placa de circuito impreso n Los circuitos impresos son baratos, y habitualmente de una fiabilidad elevada aunque de vez en cuando pueda tener fallos técnicos Requieren de un esfuerzo mayor para el posicionamiento de los componentes, y tienen un coste inicial más alto que otras alternativas de montaje, como el montaje punto a punto (o wire-wrap), pero son mucho más baratos, rápidos y consistentes en producción en volúmenes.

Salida de continua

Salida de continua

n n 1º SEGURIDAD Y PROTECION: Los sistemas operativos proveen algunos mecanismos de protección

n n 1º SEGURIDAD Y PROTECION: Los sistemas operativos proveen algunos mecanismos de protección para poder implementar políticas de seguridad. Las políticas definen qué hay que hacer (qué datos y recursos deben protegerse de quién; es un problema de administración), y los mecanismos determinan cómo hay que hacerlo. Esta separación es importante en términos de flexibilidad, puesto que las políticas pueden variar en el tiempo y de una organización a otra. Los mismos mecanismos, si son flexibles, pueden usarse para implementar distintas políticas. Los mecanismos que ofrece el sistema operativo necesariamente deben complementarse con otros de carácter externo. Por ejemplo, impedir el acceso físico de personas no autorizadas a los sistemas es un mecanismo de protección cuya implementación no tiene nada que ver con el sistema operativo. 2º AHORRO DE ENERGETICO Y RESPETO MEDIOAMBIENTAL : Y El agotamiento de las reservas de portadores no renovables de energía, las guerras por el control de los hidrocarburos, el ahorro de energía eléctrica y la aparición de la energía eólica en el escenario energético nacional son, entre otros, temas de creciente interés popular. Y es que el término energía se ha incorporado al acervo cultural de la humanidad, y de los cubanos en particular.

n 3º cuidado y mantenimiento: podemos decir que un disco duro es aquel dispositivo

n 3º cuidado y mantenimiento: podemos decir que un disco duro es aquel dispositivo el cual se encarga del almacenamiento de la información de forma continua en un ordenador; estos discos duros por lo general vienen protegidos con un cierto sello de garantía el cual nos impide darle el mantenimiento adecuado, claro esta que podemos romper ese sello pero seria recomendable hacerlo en el momento q finalice ese tiempo de garantía de lo contrario se perdería esa opción de que el dueño del disco duro pueda llevarlo a mantenimiento en el tiempo que le han dado de garantía. n 4º recomendaciones básicas :

Estructura de los equipos electrónicos n Esta organizada física y fundamentalmente en forma de

Estructura de los equipos electrónicos n Esta organizada física y fundamentalmente en forma de dispositivos compatibles que siguen una estructura de entrada , proceso y salida de información
