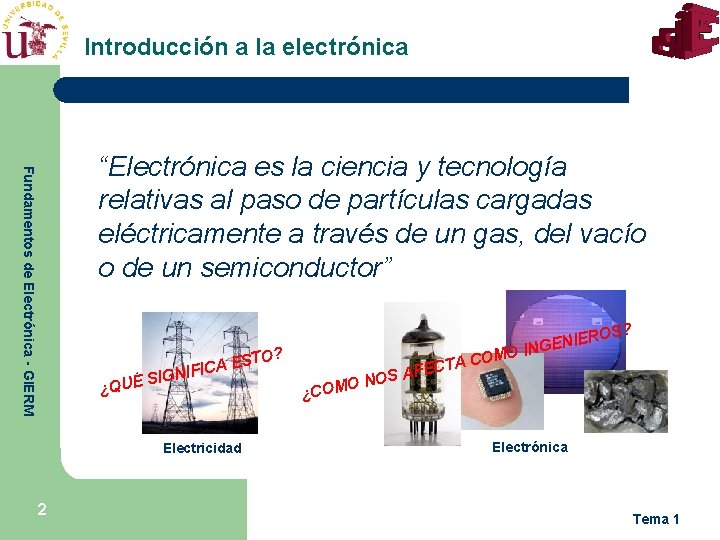

Introducción a la electrónica Fundamentos de Electrónica - GIERM “Electrónica es la ciencia y tecnología relativas al paso de partículas cargadas eléctricamente a través de un gas, del vacío o de un semiconductor” S? O? ¿QUÉ SI T CA ES I F I N G Electricidad 2 A CO T C E S AF MO IERO INGEN O NO ¿COM Electrónica Tema 1

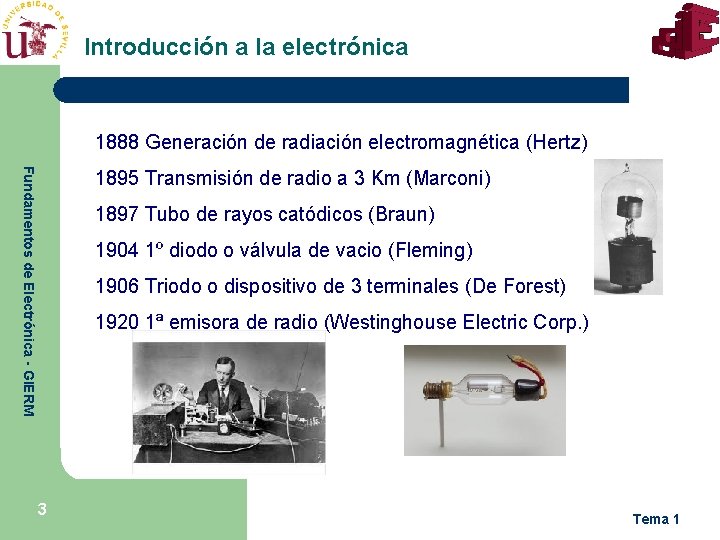

Introducción a la electrónica 1888 Generación de radiación electromagnética (Hertz) Fundamentos de Electrónica - GIERM 1895 Transmisión de radio a 3 Km (Marconi) 1897 Tubo de rayos catódicos (Braun) 1904 1º diodo o válvula de vacio (Fleming) 1906 Triodo o dispositivo de 3 terminales (De Forest) 1920 1ª emisora de radio (Westinghouse Electric Corp. ) 3 Tema 1

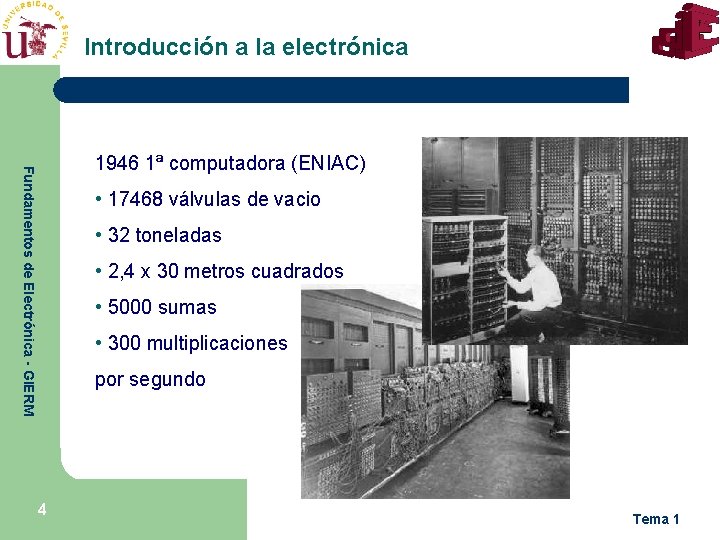

Introducción a la electrónica Fundamentos de Electrónica - GIERM 1946 1ª computadora (ENIAC) • 17468 válvulas de vacio • 32 toneladas • 2, 4 x 30 metros cuadrados • 5000 sumas • 300 multiplicaciones por segundo 4 Tema 1

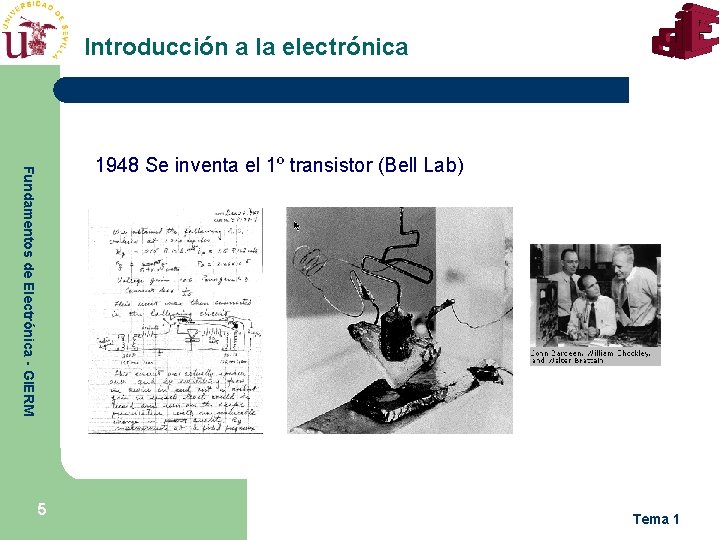

Introducción a la electrónica Fundamentos de Electrónica - GIERM 1948 Se inventa el 1º transistor (Bell Lab) 5 Tema 1

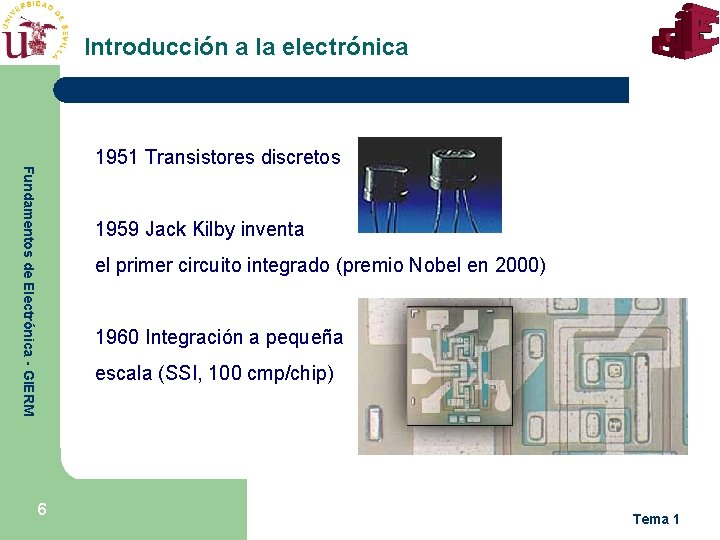

Introducción a la electrónica Fundamentos de Electrónica - GIERM 1951 Transistores discretos 1959 Jack Kilby inventa el primer circuito integrado (premio Nobel en 2000) 1960 Integración a pequeña escala (SSI, 100 cmp/chip) 6 Tema 1

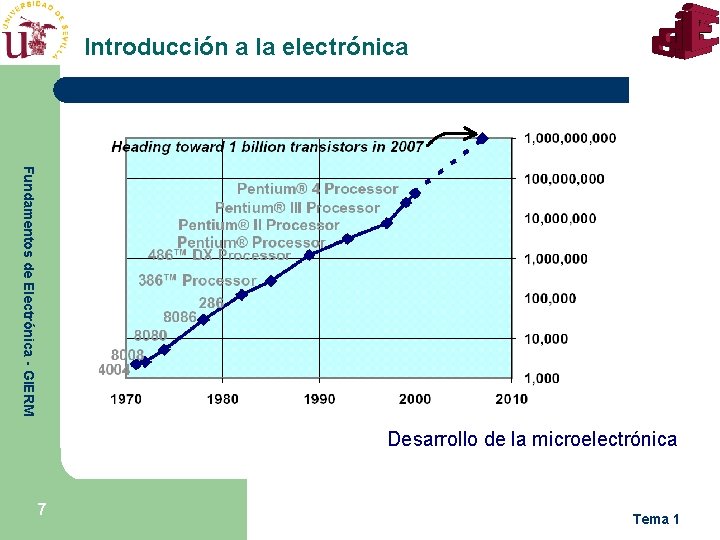

Introducción a la electrónica Fundamentos de Electrónica - GIERM Desarrollo de la microelectrónica 7 Tema 1

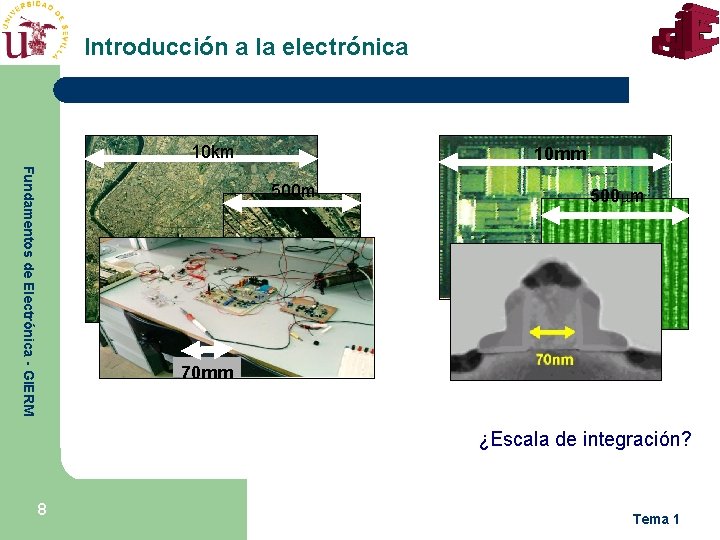

Introducción a la electrónica 10 km 10 mm Fundamentos de Electrónica - GIERM 500 m 500 m 70 mm ¿Escala de integración? 8 Tema 1

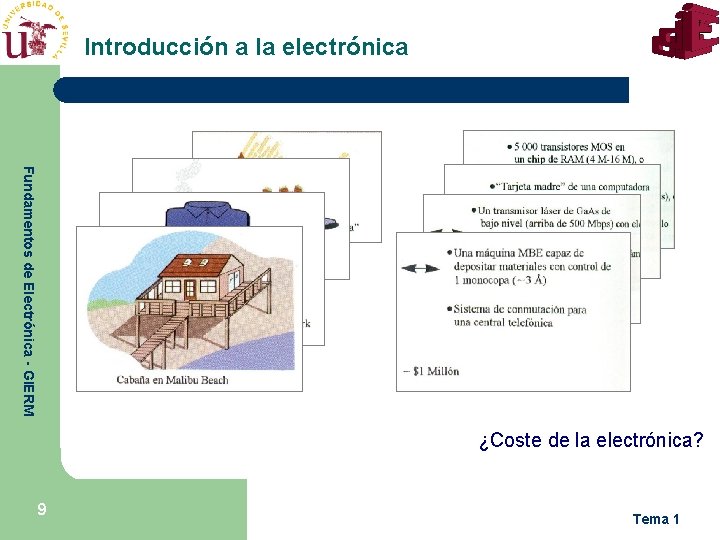

Introducción a la electrónica Fundamentos de Electrónica - GIERM ¿Coste de la electrónica? 9 Tema 1

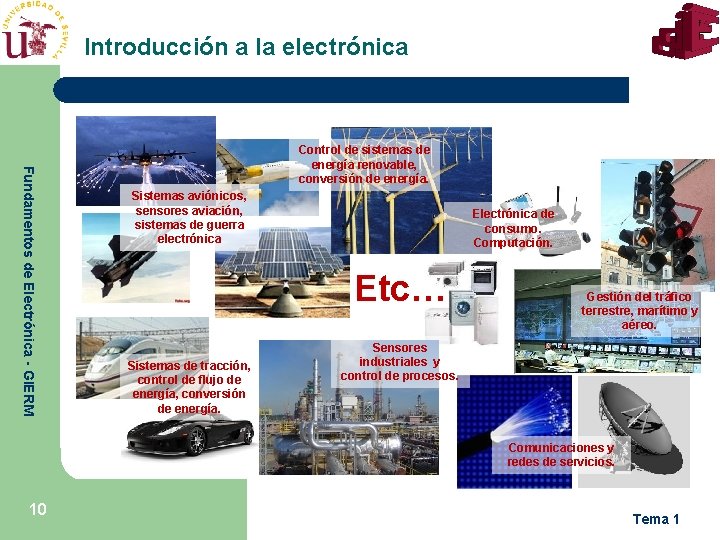

Introducción a la electrónica Fundamentos de Electrónica - GIERM Control de sistemas de energía renovable, conversión de energía. Sistemas aviónicos, sensores aviación, sistemas de guerra electrónica Electrónica de consumo. Computación. Etc… Sistemas de tracción, control de flujo de energía, conversión de energía. Gestión del tráfico terrestre, marítimo y aéreo. Sensores industriales y control de procesos. Comunicaciones y redes de servicios. 10 Tema 1

Introducción a la electrónica Fundamentos de Electrónica - GIERM 11 Veamos un ejemplo industrial que tengamos muy cerca Tema 1

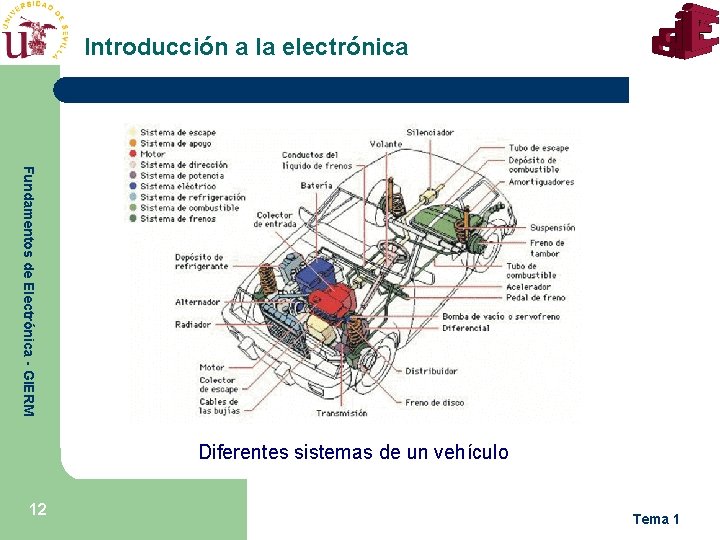

Introducción a la electrónica Fundamentos de Electrónica - GIERM Diferentes sistemas de un vehículo 12 Tema 1

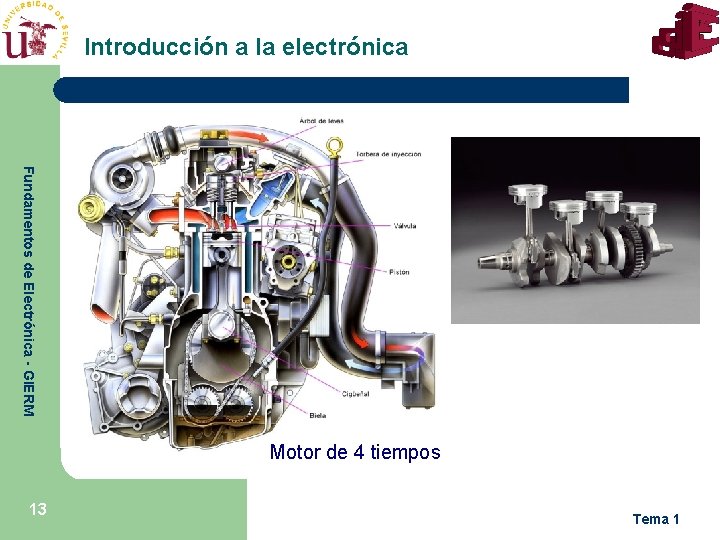

Introducción a la electrónica Fundamentos de Electrónica - GIERM Motor de 4 tiempos 13 Tema 1

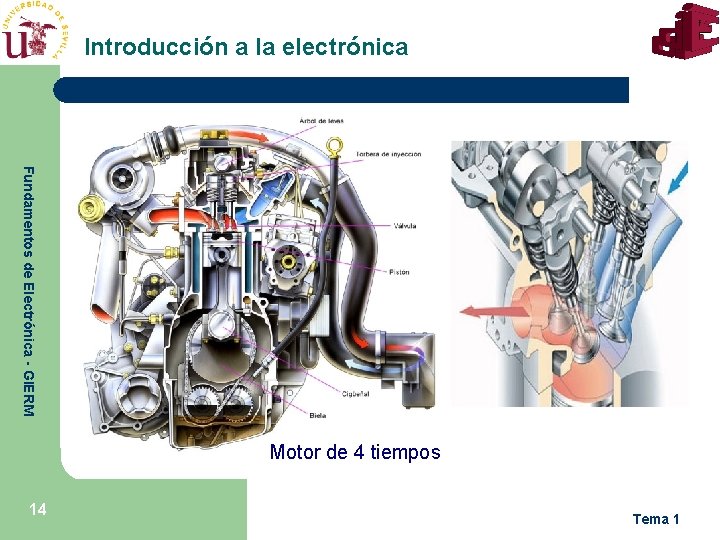

Introducción a la electrónica Fundamentos de Electrónica - GIERM Motor de 4 tiempos 14 Tema 1

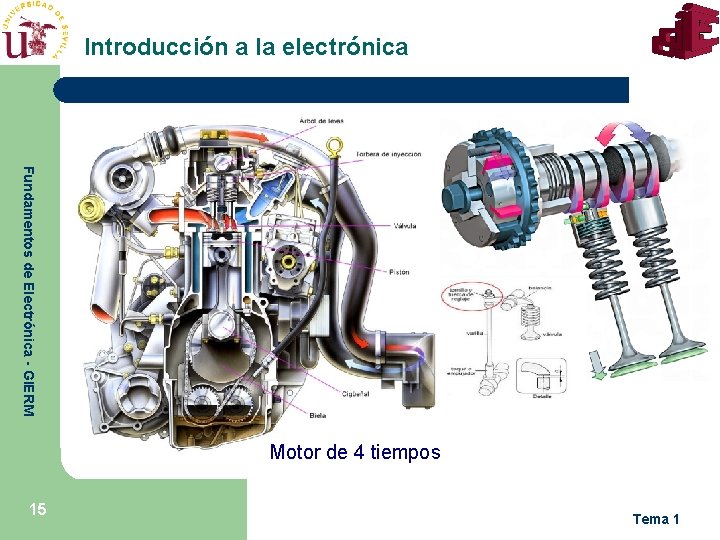

Introducción a la electrónica Fundamentos de Electrónica - GIERM Motor de 4 tiempos 15 Tema 1

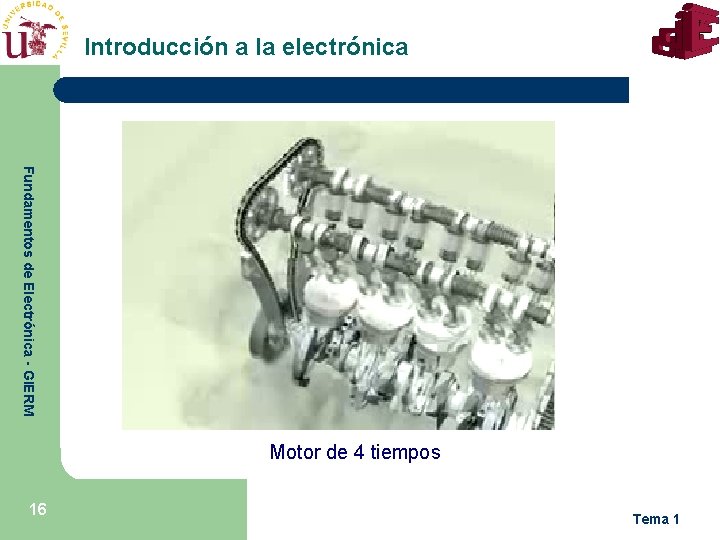

Introducción a la electrónica Fundamentos de Electrónica - GIERM Motor de 4 tiempos 16 Tema 1

Introducción a la electrónica Fundamentos de Electrónica - GIERM Sistema de encendido tradicional 17 Tema 1

Introducción a la electrónica Fundamentos de Electrónica - GIERM ¿Claves en la última evolución tecnológica en el automóvil? - Motores con mejores pretaciones - Mayor confort, seguridad, etc… 18 Tecnología electrónica Tema 1

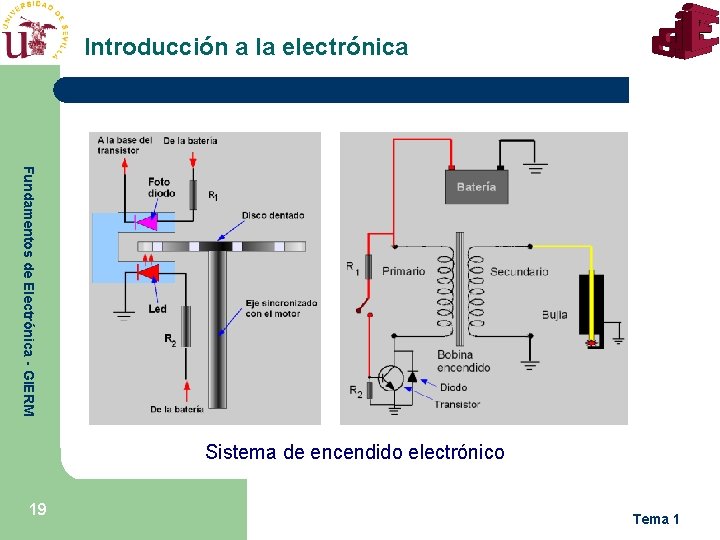

Introducción a la electrónica Fundamentos de Electrónica - GIERM Sistema de encendido electrónico 19 Tema 1

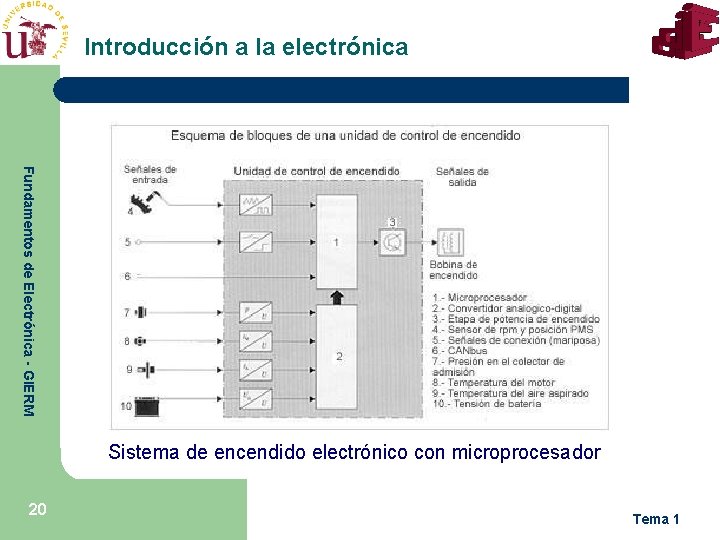

Introducción a la electrónica Fundamentos de Electrónica - GIERM Sistema de encendido electrónico con microprocesador 20 Tema 1

Introducción a la electrónica Fundamentos de Electrónica - GIERM Comparación entre diversos tipos de encendido 21 Tema 1

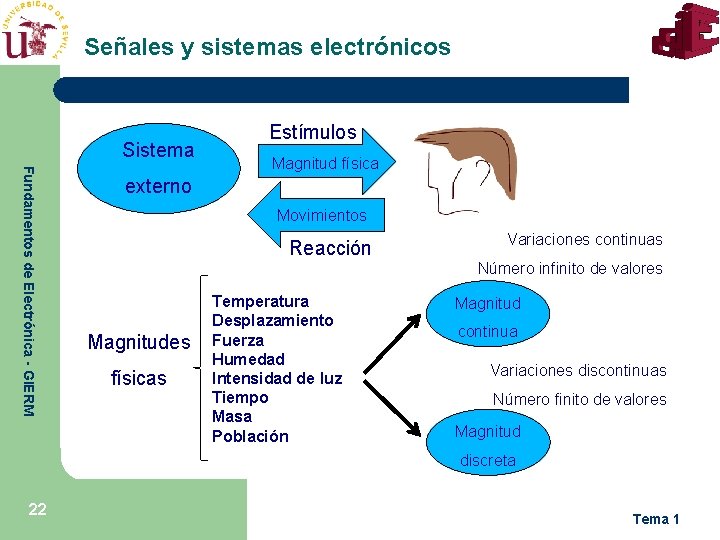

Señales y sistemas electrónicos Sistema Estímulos Fundamentos de Electrónica - GIERM Magnitud física externo Movimientos Reacción Magnitudes físicas Temperatura Desplazamiento Fuerza Humedad Intensidad de luz Tiempo Masa Población Variaciones continuas Número infinito de valores Magnitud continua Variaciones discontinuas Número finito de valores Magnitud discreta 22 Tema 1

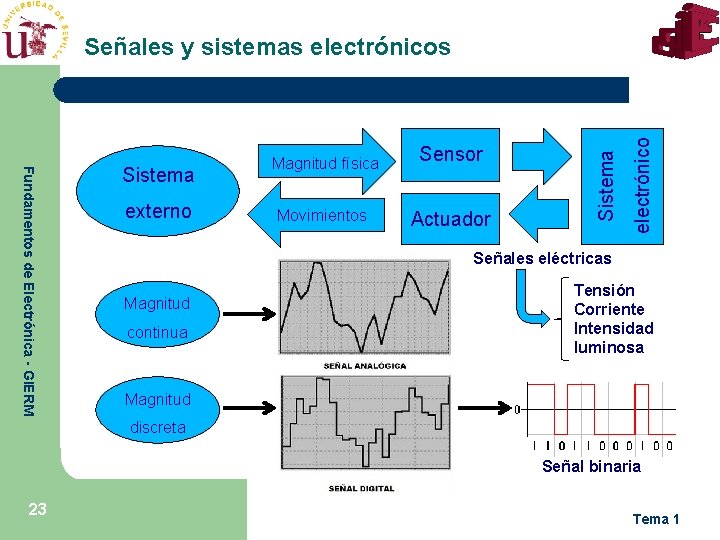

externo Sensor Movimientos Actuador electrónico Fundamentos de Electrónica - GIERM Sistema Magnitud física Sistema Señales y sistemas electrónicos Señales eléctricas Magnitud continua Tensión Corriente Intensidad luminosa Magnitud discreta Señal binaria 23 Tema 1

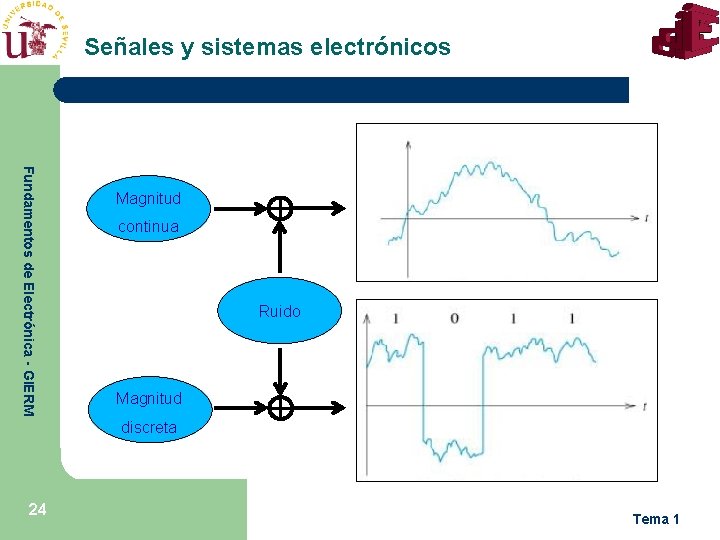

Señales y sistemas electrónicos Fundamentos de Electrónica - GIERM Magnitud continua Ruido Magnitud discreta 24 Tema 1

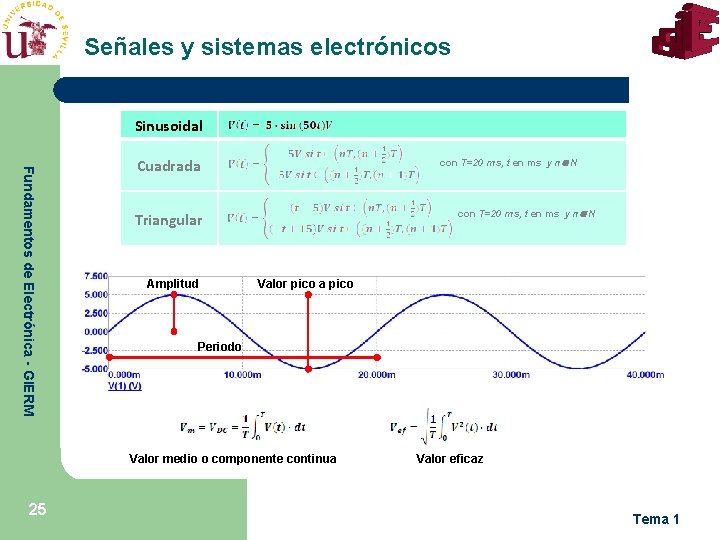

Señales y sistemas electrónicos Sinusoidal Fundamentos de Electrónica - GIERM con T=20 ms, t en ms y n N Cuadrada con T=20 ms, t en ms y n N Triangular Amplitud Valor pico a pico Periodo Valor medio o componente continua 25 Valor eficaz Tema 1

Señales y sistemas electrónicos Sinusoidal Fundamentos de Electrónica - GIERM con T=20 ms, t en ms y n N Cuadrada con T=20 ms, t en ms y n N Triangular Amplitud Valor pico a pico Periodo Valor medio o componente continua 26 Valor eficaz Tema 1

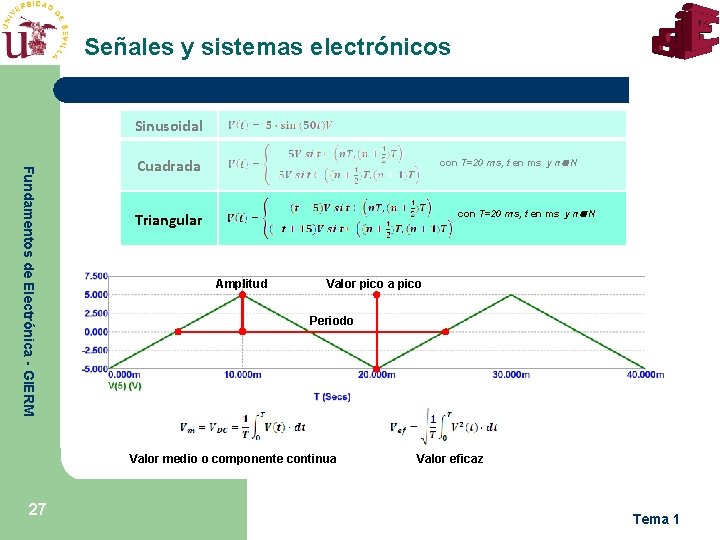

Señales y sistemas electrónicos Sinusoidal Fundamentos de Electrónica - GIERM con T=20 ms, t en ms y n N Cuadrada con T=20 ms, t en ms y n N Triangular Amplitud Valor pico a pico Periodo Valor medio o componente continua 27 Valor eficaz Tema 1

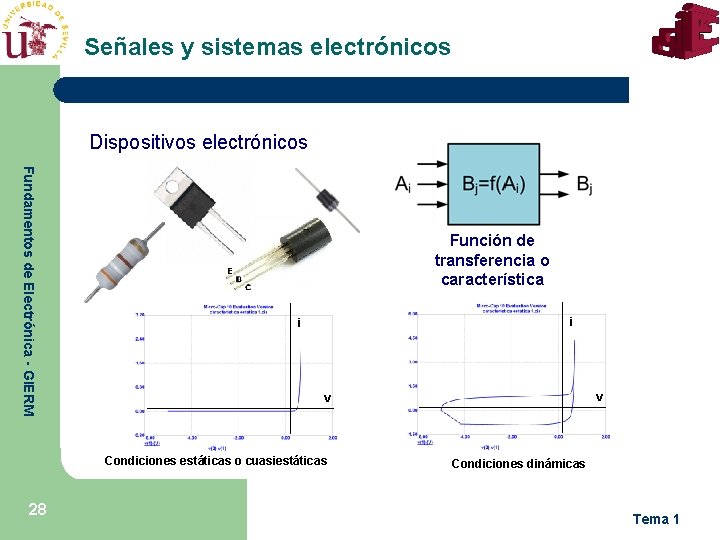

Señales y sistemas electrónicos Dispositivos electrónicos Fundamentos de Electrónica - GIERM Función de transferencia o característica i i Condiciones estáticas o cuasiestáticas 28 v v Condiciones dinámicas Tema 1

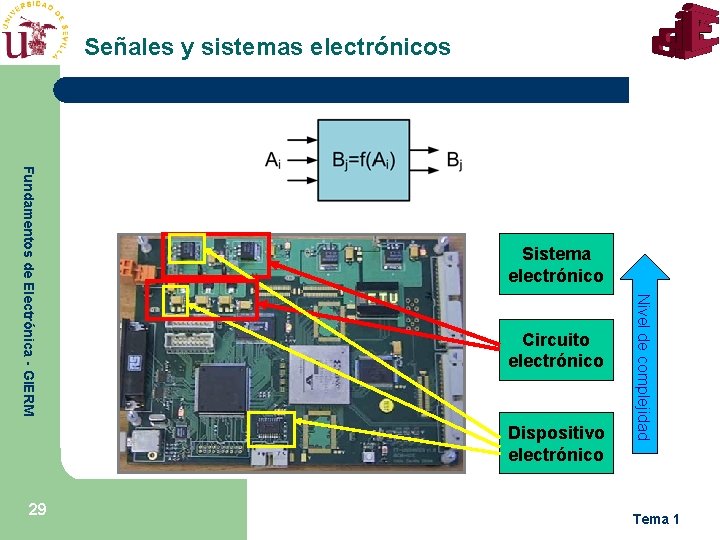

Señales y sistemas electrónicos Circuito electrónico Dispositivo electrónico 29 Nivel de complejidad Fundamentos de Electrónica - GIERM Sistema electrónico Tema 1

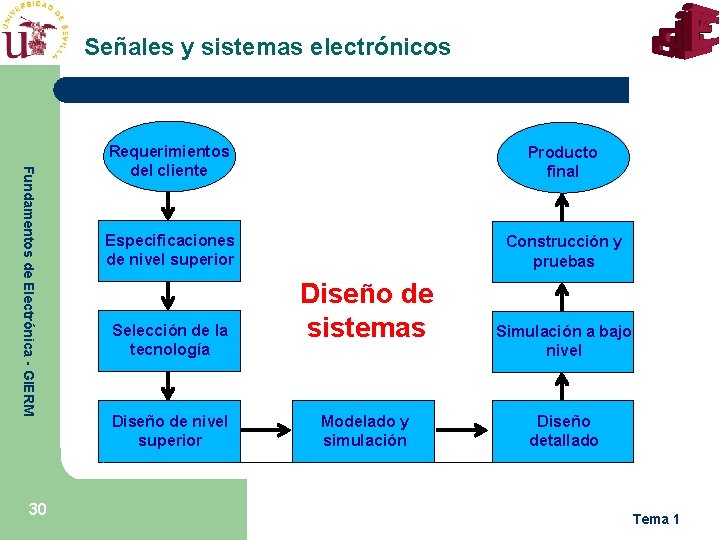

Señales y sistemas electrónicos Fundamentos de Electrónica - GIERM 30 Requerimientos del cliente Producto final Especificaciones de nivel superior Construcción y pruebas Selección de la tecnología Diseño de nivel superior Diseño de sistemas Modelado y simulación Simulación a bajo nivel Diseño detallado Tema 1
