![El origen del índice de refracción Qué significa físicamente el índice de refracción El origen del índice de refracción • ¿Qué significa físicamente el índice de refracción](https://slidetodoc.com/presentation_image_h/2e3da0a670274788a6c54ff3cc3d9504/image-1.jpg)
El origen del índice de refracción • ¿Qué significa físicamente el índice de refracción n? • ¿Porqué la radiación electromagnética viaja más lento en un medio con n 1? • En sus famosas “Lectures in Physics”, Feynman da una derivación más intuitiva que la del Rybicki y Lightman. La derivación es para un material transparente (no para un plasma), pero la Física es la misma.
![Primero se hace una parte fenomenológica O sea cual es el efecto que Primero se hace una parte “fenomenológica” • O sea, cual es el efecto que](https://slidetodoc.com/presentation_image_h/2e3da0a670274788a6c54ff3cc3d9504/image-2.jpg)
Primero se hace una parte “fenomenológica” • O sea, cual es el efecto que causa el índice de refracción…
![La fuente S produce radiación linealmente polarizada que viaja a través del material transparente La fuente S produce radiación linealmente polarizada que viaja a través del material transparente](https://slidetodoc.com/presentation_image_h/2e3da0a670274788a6c54ff3cc3d9504/image-3.jpg)
La fuente S produce radiación linealmente polarizada que viaja a través del material transparente hasta llegar a P. No nos preocuparemos de la parte “reflejada”.
![Podemos calcular el campo en P ya sea tomando en cuenta la contribución de Podemos calcular el campo en P ya sea tomando en cuenta la contribución de](https://slidetodoc.com/presentation_image_h/2e3da0a670274788a6c54ff3cc3d9504/image-4.jpg)
Podemos calcular el campo en P ya sea tomando en cuenta la contribución de todas las cargas (31. 1) o bien la contribución de la fuente S más la de los electrones en el material transparente (31. 2). Recordemos que al ser puesto a oscilar por el campo eléctrico ES, cada electrón se convierte en un pequeño emisor de radiación electromagnética.
![Si no hubiera el material transparente en P mediríamos Dentro de la placa de Si no hubiera el material transparente, en P mediríamos: Dentro de la placa de](https://slidetodoc.com/presentation_image_h/2e3da0a670274788a6c54ff3cc3d9504/image-5.jpg)
Si no hubiera el material transparente, en P mediríamos: Dentro de la placa de material transparente, la radiación va a viajar a c/n, donde n es el índice de refracción, n > 1. Note la diferencia respecto a un plasma, donde n<1 y la velocidad de grupo es cn. Como el ancho de la placa es , la radiación va a tardar atravesarla, mientras que en el vacío hubiera tardado radiación sufre un retraso dado por en. Entonces la
![Pero habíamos dicho que el efecto de la placa era sumar un • Pero, habíamos dicho que el efecto de la placa era sumar un](https://slidetodoc.com/presentation_image_h/2e3da0a670274788a6c54ff3cc3d9504/image-6.jpg)
• Pero, habíamos dicho que el efecto de la placa era sumar un campo al original, mientras que lo que hicimos multiplica el campo por el factor que aparece en la ecuación anterior. Afortunadamente, podemos aproximar si es pequeño: Ahora sí, el campo del lado derecho es la suma del campo original mas el campo producido por la placa.
![Qué es lo que está pasando La componente con la que contribuye la placa ¿Qué es lo que está pasando? La componente con la que contribuye la placa](https://slidetodoc.com/presentation_image_h/2e3da0a670274788a6c54ff3cc3d9504/image-7.jpg)
¿Qué es lo que está pasando? La componente con la que contribuye la placa es imaginaria (y negativa), de modo que se suma como en la figura y el ángulo del vector resultante (que es la fase, se ve “retrasada”). Ahora vamos a relacionar ese campo eléctrico producido por la placa con las características físicas de la placa para encontrar cuanto vale n.
![Ahora hacemos la parte física Ahora hacemos la parte física](https://slidetodoc.com/presentation_image_h/2e3da0a670274788a6c54ff3cc3d9504/image-8.jpg)
Ahora hacemos la parte física
![Los electrones van a oscilar como un resorte recuerden que no es un plasma Los electrones van a oscilar como un resorte (recuerden que no es un plasma](https://slidetodoc.com/presentation_image_h/2e3da0a670274788a6c54ff3cc3d9504/image-9.jpg)
Los electrones van a oscilar como un resorte (recuerden que no es un plasma sino electrones atados a sus iones): Donde F es la componente eléctrica del campo electromagnético
![La contribución de cada carga al campo eléctrico será proporcional a la aceleración La contribución de cada carga al campo eléctrico será proporcional a la aceleración](https://slidetodoc.com/presentation_image_h/2e3da0a670274788a6c54ff3cc3d9504/image-10.jpg)

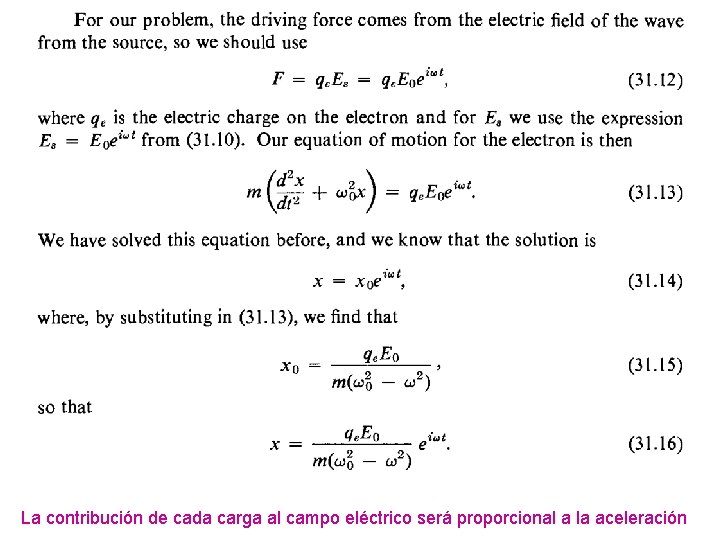

La contribución de cada carga al campo eléctrico será proporcional a la aceleración
![Contribución de una carga Contribución de una carga](https://slidetodoc.com/presentation_image_h/2e3da0a670274788a6c54ff3cc3d9504/image-11.jpg)
Contribución de una carga
![](https://slidetodoc.com/presentation_image_h/2e3da0a670274788a6c54ff3cc3d9504/image-12.jpg)
![Se puede demostrar que el término expi 0 de modo que la Se puede demostrar que el término exp(-i ) = 0, de modo que la](https://slidetodoc.com/presentation_image_h/2e3da0a670274788a6c54ff3cc3d9504/image-13.jpg)

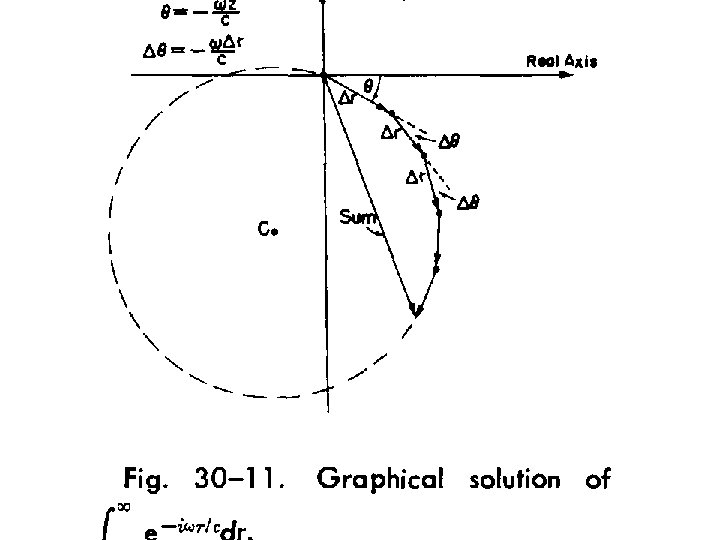

Se puede demostrar que el término exp(-i ) = 0, de modo que la integral va como
![Donde usamos que Donde usamos que:](https://slidetodoc.com/presentation_image_h/2e3da0a670274788a6c54ff3cc3d9504/image-14.jpg)

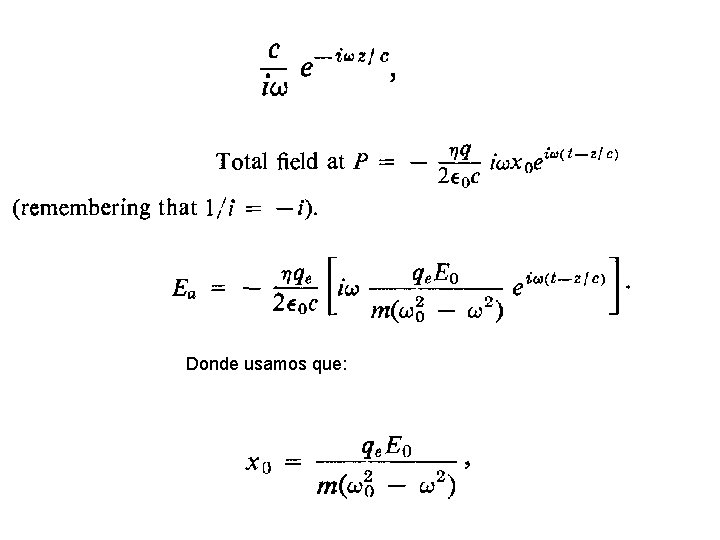

Donde usamos que:
![Entonces por un lado tenemos que Y antes habíamos demostrado que De modo que Entonces, por un lado tenemos que: Y antes habíamos demostrado que: De modo que](https://slidetodoc.com/presentation_image_h/2e3da0a670274788a6c54ff3cc3d9504/image-15.jpg)

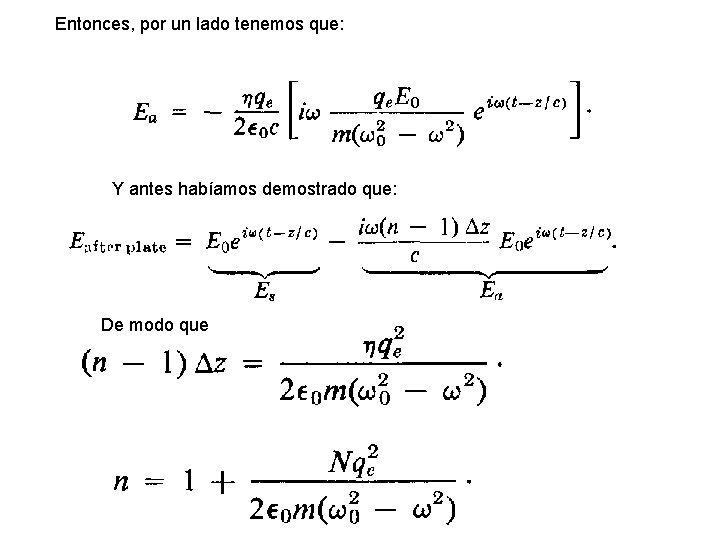

Entonces, por un lado tenemos que: Y antes habíamos demostrado que: De modo que
![](https://slidetodoc.com/presentation_image_h/2e3da0a670274788a6c54ff3cc3d9504/image-16.jpg)
![La frecuencia de la onda es la misma en el vacío o en el La frecuencia de la onda es la misma en el vacío o en el](https://slidetodoc.com/presentation_image_h/2e3da0a670274788a6c54ff3cc3d9504/image-17.jpg)

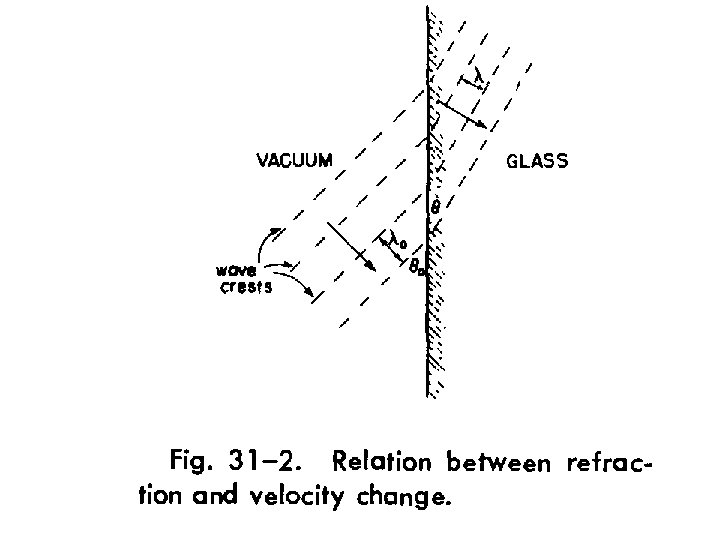

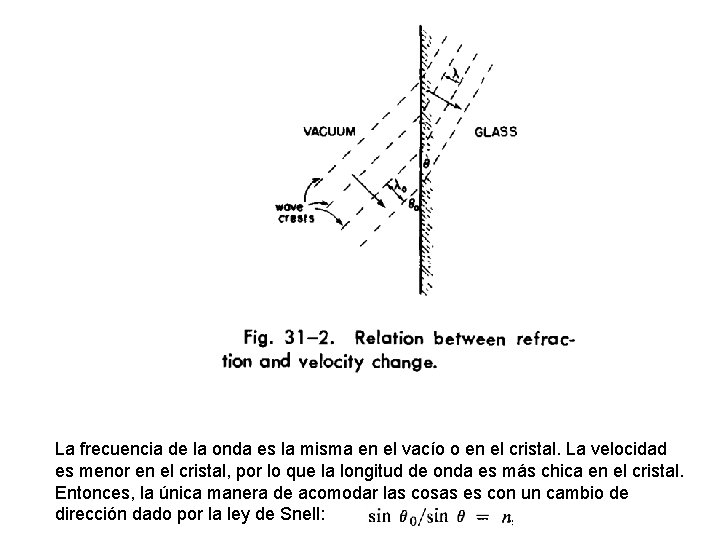

La frecuencia de la onda es la misma en el vacío o en el cristal. La velocidad es menor en el cristal, por lo que la longitud de onda es más chica en el cristal. Entonces, la única manera de acomodar las cosas es con un cambio de dirección dado por la ley de Snell:
![](https://slidetodoc.com/presentation_image_h/2e3da0a670274788a6c54ff3cc3d9504/image-18.jpg)
![](https://slidetodoc.com/presentation_image_h/2e3da0a670274788a6c54ff3cc3d9504/image-19.jpg)
![](https://slidetodoc.com/presentation_image_h/2e3da0a670274788a6c54ff3cc3d9504/image-20.jpg)
