cnea Ti. To 02 cnea Unidad de Actividad Reactores y Centrales Nucleares Índice

Reactor Argentino 1 Índice

COMISION NACIONAL DE ENERGIA ATOMICA Centro Atómico Constituyentes UNIDAD DE ACTIVIDADES “REACTORES Y CENTRALES NUCLEARES” Presentación : CNEA. C. RCN. PTE. 01/03 Revisión : 1 Fecha : 24. 03. 2003 Hoja : 1 de 118 PRESENTACIÓN TÍTULO : “ El Reactor RA-1” Proyecto/ Instalación/ Ref. : RA-1 Actualizaciones SECTOR : Reactores Nucleares No. Fecha Nombre Apellido RESUMEN : Elaboración: autores Revisión Aprobación Liberación D. I. Adalberto Pereyra Alejandro Ackerley Ing. Eduardo Porro 19/11/2003 01/12/203 03/12/2003 Firma Fecha Presentación básica para público en general y estudiantes de la instalación del reactor RA 1, su funcionamiento, componentes y sistemas de irradiación. DISTRIBUCION (SC : Solo Carátula) 1…………………………. A Unidad Reactores y Centrales Nucleares (RCN) 2…………………………. H Biblioteca “Reactores y Centrales Nucleares” EJEMPLAR No. : Destinatario : Este documento fue elaborado por CNEA. para …………………. . . . . según el Contrato / Oferta …………. . . . . , estando sujeto a las limitaciones de propiedad, uso y/o transferencia allí fijadas Índice Visado de Gestión de Calidad

COMISION NACIONAL DE ENERGIA ATOMICA Centro Atómico Constituyentes UNIDAD DE ACTIVIDADES “REACTORES Y CENTRALES NUCLEARES” Presentación : CNEA. C. RCN. PE. 02/03 Revisión : 0 Fecha : 00. 03. 2003 Hoja : 3 de 62 Presentación básica para público en general y estudiantes de la instalación del reactor RA 1, su funcionamiento, componentes y sistemas de irradiación. Autor: Pereyra Adalberto A. Física Experimental de Reactores Reviso : Ackerley Alejandro Seguridad Radiológica del RA 1 Índice

Agradezco por su importante colaboración para realizar esta presentación a: Ing. Roberto Pereira Ing. Hugo Scolari Carlos Grizutti. Lic. Claudia Barberis Índice cnea

Bienvenidos A continuación les ofrecemos un recorrido por la instalación Índice

¿Qué es? El Índice

Índice Seleccione el tema de su interés y clicquee sobre el botón para abrir la página o simplemente clicquee para avanzar. Cliquee. índice para regresar aquí Retrocede una pagina Avanza una página Esc Para salir Reseña histórica Elemento combustible Componentes Sistemas de control Seguridad radiológica Sistema de refrigeración Canales de irradiación Columna térmica Producción del reactor Otros reactores de cnea

Reseña histórica Índice cnea

Vista aérea ( tomada desde el tanque de Gas del Estado) del Centro Atómico Constituyentes de la Comisión Nacional de Energía Atómica. El recuadro muestra el edificio del reactor Está a cargo y es operado por la Unidad de Reactores y Centrales Nucleares. Índice cnea

Reseña histórica ABRIL 20 semana MAYO 10 semana 1957 - 58 El día 9 se decide iniciar el proyecto y la construcción de un reactor experimental tipo” Argonaut” Se concreta con Francia la adquisición de 12 toneladas de grafito de calidad nuclear. Con la intervención del Departamento de Ingeniería Civil se contratan las obras de construcción del edificio. Se realizan reuniones con industriales argentinos para exposición del proyecto y ver las posibilidades de colaboración que pueda prestar nuestra actividad privada. 40 semana JUNIO 30 semana 40 semana JULIO 10 semana 20 semana 40 semana Queda formalizada la cooperación de CAMEA SA, para fabricar los elementos combustibles, desarrollados por técnicos de CNEA Se adjudica la construcción de la grúa giratoria, el marco y el tanque de aluminio que forma parte de la estructura básica del reactor. El Departamento de Electrónica comienza a construir los equipos de control. El Departamento de Ingeniería Electromecánica comienza a maquinar el grafito. El Departamento de Ingeniería Civil comienza la fosa lateral y la cimentación del reactor. Se adjudica la construcción de la tapa blindada de cierre del reactor y el montaje de la grúa giratoria. Se adjudica la instalación del equipo calefactor y los gabinetes metálicos de los equipos electrónicos. Índice cnea

Reseña histórica AGOSTO 10 semana 1957 - 58 Se adjudica la construcción de las electro bombas de acero inoxidable y el equipo de seguridad a nitrógeno. 20 semana Se adjudica la construcción del equipo de desmineralización de agua. Se comienza a armar en el sitio el reactor. 40 semana Comienza el aprovisionamiento para el tendido de cañerías. SEPTIEMBRE 10 semana OCTUBRE 40 semana DICIEMBRE 10 semana ENERO 20 semana 30 semana Comienza el aprovisionamiento para la construcción de los bloques del blindaje del reactor. Empiezan los estudios relativos al grafito moderador y su impermeabilización. Se firma el contrato de arriendo de los 6 kilos U 235 con la USAEC, en cumplimiento con el Acuerdo de Cooperación, rubricado en 1955, por los gobiernos de Argentina y EEUU. Llega al país el óxido de uranio arrendado. Es ésta la primera vez que EEUU, exporta materia prima para que otro país fabrique sus propios combustibles para un reactor nuclear. Se construyen los elementos combustibles. Se comienza los trabajos para la aproximación a crítico. Se pone crítico el reactor. 17 de Enero de 1958 a las 06: 25 HS. Índice cnea

Reseña histórica 1958 Gráfico de la primer puesta a crítico Índice cnea

Elemento combustible Índice cnea

Elemento combustible Es una barra cilíndrica de aluminio de alta pureza, de 10 mm de diámetro, 660 mm de largo y 1 mm de espesor. El relleno de uranio centrado a lo largo de la barra tiene un largo de 540 mm Compacto de grafito y uranio enriquecido al 20% con U 235 . . Reflector de grafito de 50 mm en cada extremo. Índice cnea

Elemento combustible 660 540 60 d = 9, 7 14 50 grafito e=1 grafito UO 2 - C (Al 2 S) Composición del elemento combustible promedio en gr. Masa de U 235 Masa de U total Masa de Carbón Masa de grafito 12, 79 51, 05 24, 12 6, 75 La composición del aluminio 2 S en porcentajes máximos Si Fe Cu Mn Mg Zn Ti Al Otros 0, 25 0, 40 0, 05 0, 03 0, 05 99, 05 0, 03 Índice cnea

Componentes Índice cnea

Componentes 2 detectores BF 3 (canal de arranque) Blindaje exterior de hormigón 5 cámaras de ionización (canal de marcha) Tanque del reactor con agua Reflector central de grafito 228 Elementos combustibles 4 Placas de control cadmio Reflector externo grafito Grafito Blindaje de plomo Índice cnea

Componentes Grilla 26. 4 37 26. 4 Grafito central 81. 00 165. 0 0 41 Índice La grilla estructura de soporte para los elementos combustibles (círculos pequeños) y facilidades de irradiación (círculos mayores) cnea

Componentes Grilla (detalle) Orificios para la circulación del refrigerante del núcleo (agua común desmineralizada) d=5 mm Orificios para facilidades de irradiación Orificios para los elementos combustibles d=10 mm Índice cnea

Componentes Corte del reactor 350 d 962 660 d 507 Blindaje radial de hormigón Reflector central de grafito Elemento combustible Reflector radial de grafito (int. ) Reflector radial de grafito (ext. ) 1000 Haz rápido Blindaje radial de plomo Fuente de neutrones 100 2755 295 d 597 100 d 340 d 367 d 2770 Índice cnea

Componentes Corte del reactor (planta) Grafito BC Barras de control BC 4 Fosa de detectores BC 3 BC 1 BC 2 Elemento combustible Lugar vació Tubo trifloruro de boro Consola Índice Cámara de ionización compensada Construida en CNEA cnea

4 1000 100 Hormigón 70 Plomo Grafito 14 1, 25 Aluminio 83 Grafito 3 Corte parcial del blindaje Aluminio Agua Barra de control ** Agua Núcleo r 81 Aluminio Grafito Eje del reactor Componentes 1862 * Valor promedio, ya que el blindaje de hormigón es de geometría irregular ** Barra de control 2 mm de espesor de cadmio encapsulado en acero inoxidable. * Índice cnea

. Reflector exterior Componentes Núcleo . Varillas de los mecanismos de barras de control Reflector central Orificios de refrigeraci ón . Núcleo Barras de control Tubo del detector del canal de arranque Canales de irradiación Elementos combustibles Índice cnea

Componentes Boca de tanque Varillas de los mecanismos de barras de control Contenedor del detector del canal de arranque Canales de irradiación Índice cnea

Componentes Boca de tanque Mecanismos de barras de control Colu mna term ica Índice cnea

Componentes Boca de tanque Mecanismos de barras de control Pulsador de scram Fosa de dete ctor es Índice cnea

Componentes Boca de tanque Vista de la boca de tanque y mecanismos de barras de control del reactor. Índice cnea

Componentes Boca de tanque Loop del laboratorio de daños por radiación. Índice cnea

Componentes Boca de tanque Loop del laboratorio de daños por radiación. Permite estudiar los daños por radiación en muestras bajo condiciones de presión, temperatura y atmósfera controladas. Índice cnea

Componentes Boca de tanque Índice cnea

Componentes Boca de tanque Probetas para el estudio de la corrosión en presencia de radiación Índice cnea

Componentes Consola Índice cnea

Sistema de control Índice cnea

Sistema de control Sistema de barras de control 4 barras de cadmio regulan la población neutrónica del reactor, al introducirlas o extraerlas de a una por vez. Índice cnea

Sistema de control Sistema de barras de control 4 barras de cadmio regulan la población neutrónica del reactor, al introducirlas o extraerlas de a una por vez. 2 canales de arranque. Cada canal está compuesto por un detector muy sensible (tubo de trifloruro de boro) que permite ver pequeñas variaciones del flujo neutrónico y la cadena electrónica asociada (amplificador, fuente de alta tensión). 5 canales de marcha Cada canal lo compone un detector para medir altos flujo de neutrones(cámara de ionización compensada) y la cadena electrónica asociada (amplificador, fuente de alta tensión) Índice cnea

Sistema de control Fuente de neutrones Aporta neutrones para el arranque y el conteo de base para monitorear el buen funcionamiento de los canales de arranque. Permanece siempre en el reactor. Índice cnea

Sistema de control Fuente de neutrones del reactor Tapas de la fuente de neutrones Índice cnea

Sistema de control Sistema de Barras de control Módulo de la electrónica que controla los mecanismos de extracción de barras. Módulo de la lógica que supervisa la operación y desacopla el electroimán, dejando caer las 4 Consola de Recinto cont rol Fuen te de tensi Mecanismos de ón extracción de barras. Electroimán Varilla de sujeción barras en 0. 7 seg cuando los valores de lectura salen de los límites predeterminados, deteniendo el reactor. barras de cadmio (absorbedor de neutrones) Lectura y comandos desde donde se suben o bajan las barras. Índice cnea

Sistema de control canal de arranque Recinto Consola tensión Fuente de alta tensión positiva Módulo amplificador Módulo de la lógica que controla la lectura y desacopla el electroimán dejando caer las 4 barras en 0. 7 seg cuando los valores salen de los límites predeterminados, deteniendo el reactor. Señal y tensión Electroimán Tubo contador BF 3 trifloruro de boro Recipiente de latón que contiene gas a presión. Lectura de la corriente Electrodo de señal y polarización. Índice cnea

Sistema de control canal de marcha Recinto Consola Fuente AT + Módulo amplificador Módulo de la lógica que controla la lectura y desacopla el electroimán cuando los valores salen de los límites predeterminados, deteniendo el reactor. Lectura de la corriente Fuente AT Señal Electroimán Cámara de ionización compensada. Recipiente de aluminio que contiene gas a presión. Electrodo de polarización recubierto de boro Electrodo de señal. Electrodo de polarización (resta la ionización por gama) Índice . cnea

Sistema Detectores de control Cámara de ionización Tubo de trifloruro de boro BF 3 Una de las primeras cámara de ionización fabricada en CNEA Índice cnea

Sistema Detectores de control Una de las cámara de ionización fabricada actualmente en CNEA Índice cnea

Seguridad radiológica Índice cnea

Seguridad radiológica Símbolo internacional de radiación cnea

Seguridad radiológica La radiación es ionizante, puede romper moléculas de las células y matarlas o dañar su ADN, con lo cual, si pueden llegar a reproducirse lo harán probablemente con alguna mutación. Como los seres vivos nos desarrollamos en un ambiente levemente radiactivo, estamos adaptados y toleramos estos niveles bajos. Pero a niveles mas altos, los daños sobrepasan los mecanismos de regeneración. Es lo que ocurre por ejemplo en nuestra piel con los rayos ultra violeta (UV) cuando nos exponemos al sol del medio día con la protección de la capa de ozono disminuida. Las definiciones de radiación, tipos y unidades están desarrolladas en el punto “La radiación” de la presentación “La energía atómica”. Índice cnea

Seguridad radiológica Protección Cuando se debe trabajar con material radiactivo hay tres factores a tener en cuenta. Distancia: La intensidad de la radiación disminuye con el cuadrado de la distancia a la fuente. El tiempo de exposición: A menor tiempo menor dosis. El Blindaje: Alfa a Papel Rayos Xyg Beta b Aluminio Plomo Índice Neutrones Hormigón cnea

Seguridad radiológica Delimitación de áreas El edificio del reactor está dividido en zonas según el riesgo radiológico en las cuales, se controla y registra el ingreso–egreso de personas, materiales y equipos. Para ingresar a ellas se debe llevar dosímetros personales. Area supervisada Comprendida por la consola. Solo se puede ingresar a ella con la autorización del oficial de seguridad de turno. Area controlada Comprendida por el recinto. Solo se puede ingresar a ella con la autorización y supervisión del oficial de seguridad de turno ; registrarse en un libro de control de ingreso-egreso portando dosímetro personal, cubre zapatos y mameluco o guardapolvo. Area restringida Son sub áreas dentro del área controlada con riesgo potencial de irradiación o contaminación. Solo se puede ingresar a ella con la supervisión de un oficial de seguridad que medirá los niveles de radiación con equipos portátiles y dosímetros personales de lectura instantánea, documentando para el posterior seguimiento las dosis recibidas por el operario o investigador. Índice cnea

Seguridad radiológica Delimitación de áreas Señales Area supervisada Area controlada Area restringida Espacio para escritura donde se define el lugar físico, las tareas que se realizan, condiciones de trabajo, procedimientos a seguir, etc. Índice cnea

Seguridad radiológica Area supervisada Torres de desmineralización Columna térmica Depósito Sala de muestras Area controlada Taller caliente Grúa Tanque de reserva Bomba del secundario Canal lateral Boca de tanque Fosa de refrigeración Depósito de mat. radiactivos Torre de enfriamiento Vestuario Blindaje Area restringida Sala de control Consola Índice Salida de emergencia Lab. Daño por radiación cnea

Seguridad radiológica Ingreso a área controlada Guardapolvo Dosímetro personal Zonda beta - gama Cubre zapatos Índice cnea

Seguridad radiológica Monitoreo de área 5 sensores de área (Geiger) controlan la dosis gama en todo el edificio del reactor. Dos de ellos están conectados a los módulos de la lógica del reactor que controla la lectura y desacopla el electroimán dejando caer las 4 barras en 0. 7 seg cuando los valores de lectura salen de los límites predeterminados, deteniendo el reactor (scram). Los restante dan alarmas al superarse las dosis. Índice cnea

Seguridad radiológica Monitoreo de área Scram Boca de tanque del reactor. Consola Torres de desmineralización Sala de bombas del primario Columna térmica Depósito Grúa Sala de muestras Alarma Canal lateral Taller caliente Tanque de reserva Bomba del secundario Canal lateral Fosa de refrigeración Boca de tanque Depósito de mat. radiactivos Torre de enfriamiento Vestuario Sistema de desmineralización continuo Blindaje Salida de emergencia Lab. Daño por radiación Sala de control Consola Índice cnea

Seguridad radiológica Sensores de área Módulo amplificador Módulo de la lógica que controla la lectura y desacopla el electroimán dejando caer las 4 barras en 0. 7 seg cuando los valores salen de los limites predeterminados, deteniendo el reactor. Consola tensión Recinto Fuente de alta tensión Señal y tensión Electroimán Tubo Geiger Recipiente de latón que contiene gas a presión. Lectura de la corriente Electrodo de señal y polarización. Índice cnea

Seguridad radiológica Circuito cerrado de video Un circuito cerrado de video con 4 cámaras, sensores infrarrojos de movimiento y de apertura de puertas controlado desde consola, vigilan la circulación de personas dentro del edificio; las muestras durante su irradiación y componentes vitales del reactor Índice cnea

Seguridad radiológica Muestra de agua del primario Monitoreo radiológico Periódicamente un oficial de radio protección toma muestras del agua del primario y del aire dentro del recinto (haciendo circular aire a través de papel de filtro o de carbón activado, donde quedan retenidas las partículas en suspensión) que luego se miden en un detector de rayos Gama conectado a un sistema multicanal instalado en una PC. Muestreo de aire Turbina portátil Papel de filtro Carbón activado Preamplificador Placa del sistema multicanal instalada en una PC Índice . Detector de Germanio litio Ge(Li) Termo con nitrógeno liquido cnea

Seguridad radiológica Sistema del detector de Cristal de germanio con un depósito de litio Ge(Li), para monitoreo de radiación gama. Sistema multicanal instalado en una PC Índice cnea

Seguridad Módulo de la electrónica asociada al detector radiológica Detector Ge(Li) Índice cnea

Seguridad radiológica Dosímetros personales de lectura instantánea Electroscópio (son los de tipo lapicera) Dentro de un compartimiento con gas a presión se encuentran dos hojuelas metálicas, una fija y otra móvil. La radiación ioniza el gas cargando las hojuelas que se repelen entre sí, al mirar a trasluz la hojuela sobre una escala graduada grabada en el fondo se puede leer la dosis recibida. Digitales (son los de ultima generación) Poseen un semiconductor sensible a la radiación gama y un micro procesador con memoria, que procesa y almacena toda la información presentándola en una ventana de cristal líquido y además la transfiere a una PC por medio de una interfase. Índice cnea

Seguridad radiológica Control de la exposición a la radiación individual . Para ingresar al edificio del reactor se debe llevar dosímetros personales. La información de los dosímetros es documentada por la oficina de radioprotección llevando un registro de cada persona. Dosímetro personal de estado sólido . Dentro de un soporte plástico, se encuentra una película tipo fotográfica (que es velada por la radiación) colocada detrás de un mosaico de distintos blindajes, los que dan un velado facetado por el cual se puede determinar el tipo y energía de la radiación, además posee 3 cristales foto sensibles (TLD), uno libre y dos con filtros. Los átomos de los critales son excitados por la radiación. Posteriormente al ser calentados en un horno se desexcitan emitiendo fotónes cuyo recuento será proporcional a la dosis recibida. Índice Pb Cu Cd Filtros Película fotográfica Cristales TLD Pb Cu Filtros cnea

Seguridad radiológica Dosímetros personales Dosímetros de estado sólido Dosímetros Lapicera Dosímetros digital cnea

Seguridad radiológica Dosímetros personales Descarga a la PC de un dosímetro digital Índice cnea

Seguridad radiológica Contaminación externa Básicamente es ensuciarse con un material radiactivo, tanto la persona como su equipo o herramientas. Se limpia en forma similar a la suciedad convencional teniendo ciertas precauciones, confinando los desechos producidos por la limpieza para evitar expandir la contaminación a otras áreas limpias. Por eso es fundamental el orden y la limpieza para prevenir la contaminación interna o externa. Estas sustancias por lo general son emisores gama, beta o alfa en orden de peligrosidad por su poder de penetración que están irradiando al portador. Las dosis son por lo general bajas y en ningún momento son letales. Índice cnea

Seguridad radiológica Control de la contaminación externa A la salida de la zona controlada, cada persona, herramienta, equipo y todo material es medido con distintos sensores por el oficial de seguridad para garantizar su egreso libre de contaminantes. Si se trata de muestras Sonda irradiadas, el oficial de - beta seguridad verificará que salga debidamente acondicionada para evitar contaminar o irradiar a terceros fuera del reactor. Índice alfa Detector (Geiger) de gama cnea

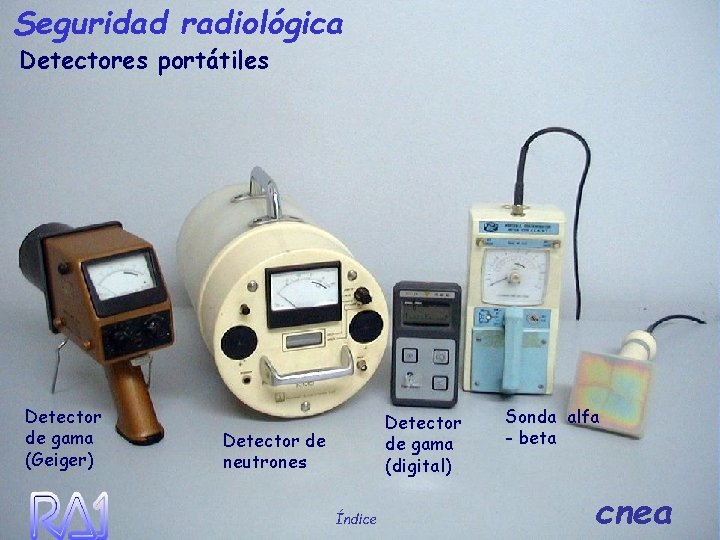

Seguridad radiológica Detectores portátiles Detector de gama (Geiger) Detector de gama (digital) Detector de neutrones Índice Sonda alfa - beta cnea

Seguridad radiológica Contaminación interna La sustancia es ingerida, inhalada, absorbida por piel o ingresa por una lesión. Se irradia desde adentro. Estas sustancias por lo general son emisores alfa, beta o gama en orden de peligrosidad por su poder de Ionización y se acumulan en determinados órganos. El daño depende de la vida media del contaminante, del metabolismo y estado del órgano afectado que determina la velocidad de eliminación. Con medicación adecuada se ayuda a acelerar su eliminación. Fósforo en pelo, uranio en riñón, Plutonio en huesos, iodo en tiroides. Ante riesgo de contaminación con iodo 131 (I 131) se le da a la persona iodo estable (no radioactivo) para saturar las tiroides y evitar la absorción del I 131. Índice cnea

Seguridad radiológica Control de la contaminación interna Periódicamente al personal afectado al reactor se le realiza un examen en el CTC (contador de todo el cuerpo). Se examina a la persona durante varios minutos en busca de sustancias radiactivas con detectores muy sensibles de gama en un recinto blindado con varios cm de plomo y hormigón para bajar lo mas posible la radiación de fondo y no interfiera en la lectura. Además se le realizan exámenes de orina, sangre y mucosa para determinar depósitos de sustancias radiactivas en órganos. Índice cnea

La Radiación Seguridad radiológica El Ente Regulador Nuclear de Argentina Es el encargado de regular y fiscalizar la actividad nuclear en nuestro país. ARN Autoridad Regulatoria Nuclear Producción de electricidad Investigación y Desarrollo NASA CNEA Núcleo eléctrica Argentina S. A. CNAI Central Nuclear Atucha 1 CNE Central Nuclear Embalse Comisión Nacional de Energía Atómica CAC Centro Atómico Ezeiza CAB Centro Atómico Bariloche Índice Medicina e Industria Sector Público Centro Atómico Constituyentes CAE Aplicaciones Sector Privado cnea

Seguridad radiológica Vista del blindaje de hormigón, puente de los mecanismos de accionamiento de las barras de control y escalera de acceso a la boca de tanque Índice cnea

Seguridad radiológica Deposito de materiales radiactivos En compartimentos verticales cilíndricos de hormigón con tapas del mismo material, se almacenan los materiales y componentes activados del reactor.

Seguridad radiológica Deposito de materiales radiactivos Índice cnea

Sistema de refrigeración Índice cnea

Sistema de refrigeración Circuito primario(agua común desmineralizada) El agua sale del tanque del reactor, una bomba la inyecta en el intercambiador de calor de tipo placas y vuelve al reactor por abajo a través del núcleo. Circuito secundario. El agua sale del intercambiador de calor, entra en la torre de enfriamiento por la parte superior a contra corriente del aire forzado por el ventilador. Una bomba la toma de la batea de la torre y la inyecta nuevamente al intercambiador. Circuito continuo. Desmineralización del agua. Torre de desmineralización Torre de enfriamiento Intercambiador de calor Índice cnea

Sistema de refrigeración Sistema de desmineralización del agua del circuito primario Torre de desmineralizado Resina aniónica. El sistema consta de un cilindro metálico vertical (torre) donde se encuentran mezcladas una resina catiónica y una aniónica, que son las encargadas de retener las moléculas de sales disueltas en el agua, una bomba toma el agua a la salida del intercambiador de calor, la hace circular por el sistema y la restituye al tanque del reactor. Es necesario mantener el agua en buenas condiciones para evitar que se depositen y activen sales en el reactor. El estado del agua se controla midiendo su resistencia a la corriente eléctrica. Agua al tanque del reactor Resina catiónica Conductímetro Bomba Índice Agua desde el intercambiador de calor cnea

Circuito primario Reactor Rebalse Conductímetro Torre de desmineralización reserva Tanque de reserva Torre de desmineralización continuo Bombas Bomba Cisterna Conductímetro Suministro de la red Toma de muestras Intercambiador de calor Circuito secundario Toma de muestras Torre de enfriamiento Bombas Suministro de la red Sistema de refrigeración Índice cnea

Sistema de refrigeración Sistema de desmineralización del agua del circuito primario Torres de desmineralizado Índice cnea

Canales de irradiación Índice cnea

Canales de irradiación 2 Canales de irradiación en el reflector central de grafito neutrones térmicos, rápidos y gama. 3 Canales de irradiación en el núcleo neutrones rápidos y gama. Canal lateral neutrones rápidos y gama Columna térmica neutrones térmicos y gama Índice cnea

Canales de irradiación Reflector central 2 canales de irradiación en el reflector central Núcleo 3 canales de irradiación en el nucleo Índice cnea

Canales de irradiación 3 Canales en el núcleo. Son 3 tubos verticales de aluminio de 26, 37 y 41 mm de diámetro que atraviesan el núcleo. Las muestras se colocan dentro de cápsulas de aluminio o plásticas. Flujo Rápido 1 x 1012 n /(Seg. cm 2) 2 canales en el reflector central Son 2 tubos verticales de aluminio de 26 mm de diámetro que atraviesan el reflector central de grafito. Las muestras se colocan dentro de cápsulas de aluminio o plásticas. Flujo térmico 2 x 1012 n /(Seg. cm 2) Índice cnea

Canales de irradiación 3 Canales en el núcleo. Son 3 tubos verticales de aluminio de 26, 37 y 41 mm de diámetro que atraviesan el núcleo. Las muestras se colocan dentro de cápsulas de aluminio o plásticas. Flujo Rápido 1 x 1012 n /(Seg. cm 2) 2 canales en el reflector central Son 2 tubos verticales de aluminio de 26 mm de diámetro que atraviesan el reflector central de grafito. Las muestras se colocan dentro de cápsulas de aluminio o plásticas. Flujo térmico 2 x 1012 n /(Seg. cm 2) 1 canal lateral Es un tubo horizontal que atraviesa el blindaje hormigón y permite utilizar dispositivos para irradiaciones con neutrones o radiación gama. Flujo rápido 5 x 1010 n /(Seg. cm 2) Índice cnea

Canales de irradiación 3 Canales en el núcleo. Son 3 tubos verticales de aluminio de 26, 37 y 41 mm de diámetro que atraviesan el núcleo. Las muestras se colocan dentro de cápsulas de aluminio o plásticas. Flujo Rápido 1 x 1012 n /(Seg. cm 2) 2 canales en el reflector central Son 2 tubos verticales de aluminio de 26 mm de diámetro que atraviesan el reflector central de grafito. Las muestras se colocan dentro de cápsulas de aluminio o plásticas. Flujo térmico 2 x 1012 n /(Seg. cm 2) 1 canal lateral Es un tubo horizontal que atraviesa el blindaje hormigón y permite utilizar dispositivos para irradiaciones con neutrones o radiación gama. Flujo rápido 5 x 1010 n /(Seg. cm 2) Índice cnea

Canales de irradiación 3 Canales en el núcleo. Son 3 tubos verticales de aluminio de 26, 37 y 41 mm de diámetro que atraviesan el núcleo. Las muestras se colocan dentro de cápsulas de aluminio o plásticas. Flujo Rápido 1 x 1012 n /(Seg. cm 2) 2 canales en el reflector central Son 2 tubos verticales de aluminio de 26 mm de diámetro que atraviesan el reflector central de grafito. Las muestras se colocan dentro de cápsulas de aluminio o plásticas. Flujo térmico 2 x 1012 n /(Seg. cm 2) 1 canal lateral Es un tubo horizontal que atraviesa el blindaje hormigón y permite utilizar dispositivos para irradiaciones con neutrones o radiación gama. Flujo rápido 5 x 1010 n /(Seg. cm 2) Índice cnea

Canales de irradiación 3 Canales en el núcleo. Son 3 tubos verticales de aluminio de 26, 37 y 41 mm de diámetro que atraviesan el núcleo. Las muestras se colocan dentro de cápsulas de aluminio o plásticas. Flujo Rápido 1 x 1012 n /(Seg. cm 2) 2 canales en el reflector central Son 2 tubos verticales de aluminio de 26 mm de diámetro que atraviesan el reflector central de grafito. Las muestras se colocan dentro de cápsulas de aluminio o plásticas. Flujo térmico 2 x 1012 n /(Seg. cm 2) 1 canal lateral Es un tubo horizontal que atraviesa el blindaje hormigón y permite utilizar dispositivos para irradiaciones con neutrones o radiación gama. Flujo rápido 5 x 1010 n /(Seg. cm 2) Índice cnea

Canales de irradiación 3 Canales en el núcleo. Son 3 tubos verticales de aluminio de 26, 37 y 41 mm de diámetro que atraviesan el núcleo. Las muestras se colocan dentro de cápsulas de aluminio o plásticas. Flujo Rápido 1 x 1012 n /(Seg. cm 2) 2 canales en el reflector central Son 2 tubos verticales de aluminio de 26 mm de diámetro que atraviesan el reflector central de grafito. Las muestras se colocan dentro de cápsulas de aluminio o plásticas. Flujo térmico 2 x 1012 n /(Seg. cm 2) 1 canal lateral Es un tubo horizontal que atraviesa el blindaje hormigón y permite utilizar dispositivos para irradiaciones con neutrones o radiación gama. Flujo rápido 5 x 1010 n /(Seg. cm 2) Índice cnea

Canales de irradiación 3 Canales en el núcleo. Son 3 tubos verticales de aluminio de 26, 37 y 41 mm de diámetro que atraviesan el núcleo. Las muestras se colocan dentro de cápsulas de aluminio o plásticas. Flujo Rápido 1 x 1012 n /(Seg. cm 2) 2 canales en el reflector central Son 2 tubos verticales de aluminio de 26 mm de diámetro que atraviesan el reflector central de grafito. Las muestras se colocan dentro de cápsulas de aluminio o plásticas. Flujo térmico 2 x 1012 n /(Seg. cm 2) 1 canal lateral Es un tubo horizontal que atraviesa el blindaje hormigón y permite utilizar dispositivos para irradiaciones con neutrones o radiación gama. Flujo rápido 5 x 1010 n /(Seg. cm 2) Índice cnea

Canales de irradiación 3 Canales en el núcleo. Son 3 tubos verticales de aluminio de 26, 37 y 41 mm de diámetro que atraviesan el núcleo. Las muestras se colocan dentro de cápsulas de aluminio o plásticas. Flujo Rápido 1 x 1012 n /(Seg. cm 2) 2 canales en el reflector central Son 2 tubos verticales de aluminio de 26 mm de diámetro que atraviesan el reflector central de grafito. Las muestras se colocan dentro de cápsulas de aluminio o plásticas. Flujo térmico 2 x 1012 n /(Seg. cm 2) 1 canal lateral Es un tubo horizontal que atraviesa el blindaje hormigón y permite utilizar dispositivos para irradiaciones con neutrones o radiación gama. Flujo rápido 5 x 1010 n /(Seg. cm 2) Índice cnea

Canales de irradiación 3 Canales en el núcleo. Son 3 tubos verticales de aluminio de 26, 37 y 41 mm de diámetro que atraviesan el núcleo. Las muestras se colocan dentro de cápsulas de aluminio o plásticas. Flujo Rápido 1 x 1012 n /(Seg. cm 2) 2 canales en el reflector central Son 2 tubos verticales de aluminio de 26 mm de diámetro que atraviesan el reflector central de grafito. Las muestras se colocan dentro de cápsulas de aluminio o plásticas. Flujo térmico 2 x 1012 n /(Seg. cm 2) 1 canal lateral Es un tubo horizontal que atraviesa el blindaje hormigón y permite utilizar dispositivos para irradiaciones con neutrones o radiación gama. Flujo rápido 5 x 1010 n /(Seg. cm 2) Índice cnea

Canales de irradiación Canal lateral Blindaje de poliboro Índice cnea

Canales de irradiación Canal lateral Índice cnea

Canales de irradiación Canal lateral Tap a del can al late ral Índice cnea

Columna térmica Índice cnea

Columna térmica Tanque del reactor (agua) Blindaje del reactor (hormigón) Blindaje (agua) Tapa corrediza (hormigón) Grafito Plomo Blindaje (hormigón) Carro Núcleo Índice cnea

Columna térmica Tanque del reactor (agua) Blindaje del reactor (hormigón) Blindaje (agua) Tapa corrediza (hormigón) Grafito Plomo Blindaje (hormigón) Carro Núcleo Índice cnea

Columna térmica Tanque del reactor (agua) Blindaje del reactor (hormigón) Blindaje (agua) Tapa corrediza (hormigón) Grafito Plomo Blindaje (hormigón) Carro Núcleo Índice cnea

Columna térmica Tanque del reactor (agua) Blindaje del reactor (hormigón) Blindaje (agua) Tapa corrediza (hormigón) Grafito Plomo Blindaje (hormigón) Carro Núcleo Índice cnea

Columna térmica Tanque del reactor (agua) Blindaje del reactor (hormigón) Blindaje (agua) Tapa corrediza (hormigón) Grafito Plomo Blindaje (hormigón) Carro Núcleo Índice cnea

Columna térmica Tanque del reactor (agua) Blindaje del reactor (hormigón) Blindaje (agua) Tapa corrediza (hormigón) Grafito Plomo Blindaje (hormigón) Carro Núcleo Índice cnea

Columna térmica Tanque del reactor (agua) Blindaje del reactor (hormigón) Blindaje (agua) Tapa corrediza (hormigón) Grafito Plomo Blindaje (hormigón) Carro Núcleo Índice cnea

Columna térmica Tanque del reactor (agua) Blindaje del reactor (hormigón) Blindaje (agua) Tapa corrediza (hormigón) Grafito Plomo Blindaje (hormigón) Carro Núcleo Índice cnea

Columna térmica Tanque del reactor (agua) Blindaje del reactor (hormigón) Blindaje (agua) Tapa corrediza (hormigón) Grafito Plomo Blindaje (hormigón) Carro Núcleo Índice cnea

Columna térmica Tanque del reactor (agua) Blindaje del reactor (hormigón) Blindaje (agua) Tapa corrediza (hormigón) Grafito Plomo Blindaje (hormigón) Carro Núcleo Índice cnea

Columna térmica Tanque del reactor (agua) Blindaje del reactor (hormigón) Blindaje (agua) Tapa corrediza (hormigón) Grafito Plomo Blindaje (hormigón) Carro Núcleo Índice cnea

Columna térmica Tanque del reactor (agua) Blindaje del reactor (hormigón) Blindaje (agua) Tapa corrediza (hormigón) Grafito Plomo Blindaje (hormigón) Carro Núcleo Índice cnea

Columna térmica Tanque del reactor (agua) Blindaje del reactor (hormigón) Blindaje (agua) Tapa corrediza (hormigón) Grafito Plomo Blindaje (hormigón) Carro Núcleo Índice cnea

Columna térmica Tanque del reactor (agua) Blindaje del reactor (hormigón) Blindaje (agua) Tapa corrediza (hormigón) Grafito Plomo Blindaje (hormigón) Carro Núcleo Índice cnea

Columna térmica Tanque del reactor (agua) Blindaje del reactor (hormigón) Blindaje (agua) Tapa corrediza (hormigón) Grafito Plomo Blindaje (hormigón) Carro Núcleo Índice cnea

Columna térmica Tanque del reactor (agua) Blindaje del reactor (hormigón) Blindaje (agua) Tapa corrediza (hormigón) Grafito Plomo Blindaje (hormigón) Carro Núcleo Índice cnea

Columna térmica Tanque del reactor (agua) Blindaje del reactor (hormigón) Blindaje (agua) Tapa corrediza (hormigón) Grafito Plomo Blindaje (hormigón) Carro Núcleo Índice cnea

Columna térmica Colimador E l c o l i m a d o r e s u Índice cnea

Columna térmica Colimador Índice cnea

Columna térmica Colimador Índice cnea

Columna térmica Colimador Índice cnea

Columna térmica Colimador Índice cnea

Columna térmica Colimador Índice cnea

Columna térmica Colimador Índice cnea

Columna térmica Colimador Índice cnea

Columna térmica Colimador Agua Blindaje del reactor (Hormigón) Combustibles Blindaje (Agua) Aluminio e = 5 mm Grafito Colimador de cadmio e = 2 mm 1000 Blindaje de plomo para radiación gama e=100 mm Ventana Carro 800 Grafito 1600 Índice cnea

Columna térmica Usos Además de las otras aplicaciones, actualmente en la columna térmica se realizan experiencias para la puesta a punto de la terapia por captura neutrónica en boro (BNCT), irradiando tumores en animales vivos (ratas de laboratorio, hámster y gatos) con excelentes resultados. Índice cnea

Columna térmica Mecanismos y blindajes del carro porta muestras Carro para gatos Carro para dos ratas de laboratorio Índice cnea

Producción del reactor Índice cnea

Producción del reactor Ensayos experimentales e irradiación de muestras para mediciones de parámetros nucleares. Pruebas de detectores nucleares. Calibración de equipos de radio protección. Ensayos y calibración de dosímetros de campo mixto. Irradiaciones de dosimetría para la terapia por captura neutrónica en Boro BNCT. Irradiación de células en cultivos BNCT. Irradiación de tumores en animales BNCT. Irradiaciones de muestras para determinar los daños por radiación en metales, celdas solares, cables, fibra óptica, gomas, etc. Irradiación de papeles de filtro para determinar contaminación ambiental. Irradiación de cabellos y sangre para aplicaciones médicas. Irradiaciones de muestras para determinar la abundancia y composición isotópica de metales pesados. ( contaminantes de agua, alimentos, etc. ). Ensayos y calibración de nuevos canales para instrumentación y control. Irradiación de radio nucleidos trazadores para la industria petrolera. Irradiaciones para terceros privados o estatales. Actividades docentes: perfeccionamiento de profesionales y técnicos. Actividades de divulgación a estudiantes universitarios, terciarios y secundarios que visitan el Reactor. Índice cnea

Otros reactores de cnea Índice cnea

Otros reactores de la cnea Potencia 1 w - Investigación y docencia. - Es la facilidad crítica (prototipo) del RA-1 - Facultad de Ingeniería - Universidad Nacional de Córdoba –Córdoba Potencia 10 Mw – Producción de radioisótopos, investigación. CAE Centro Atómico Ezeiza. Potencia 1 w - Investigación y docencia Facultad de Ciencias Exactas - Universidad Nacional de Rosario - Santa Fe Potencia 500 Kw - Investigación y docencia. – BNCT. CAB Centro Atómico Bariloche – Río Negro Potencia 0 Kw- Es la facilidad crítica (prototipo) del proyecto CAREM. CTP Centro Tecnológico Pilcaniyeu - Río Negro Índice cnea
