Rangkaian MOSFET DC

Contoh 5. 3 n Tentukan RD dan RS agar ID 0, 4 m. A dan VD 0, 5 V. Transistor memiliki Vt 0, 7 V, un. Cox 100 u. A/V 2, L 1 um, W 32 um dan l dapat diabaikan

Contoh 5. 3 n Dari ID 0, 4 m. A dan VD 0, 5 V n FET saturasi karena VDS > VGS-Vt

Contoh 5. 3 n Dari ID 0, 4 m. A dan VS -1, 2 V

Contoh 5. 4 n Turunkan hubungan i-v rangkaian berikut n Transistor saturasi karena VD=VG

Latihan 5. 9 n Tentukan R sehingga VD 0, 8 V. MOSFET memiliki Vtn 0, 5 V, un. Cox=0, 4 m. A/V 2, W/L=0, 72 um/0. 18 um, dan l=0 Pada MOSFET n Pada resistor n

Latihan 5. 10 n Gunakan hasil latihan 5. 9, tentukan R 2 sehingga Q 2 pada batas saturasi n Tegangan batas saturasi n Arus pada Q 1 dan Q 2 karena tegangan VGS dama dan l=0.

Contoh 5. 5 n Tentukan RD bila kn’W/L 1 m. A/V 2 dan Vtn 1 V. Berapakan resistansi efektif antar drain dan source Transistor pada mode trioda karena n Tegangan VGS = 5 V sehingga arus n Resistansi drain-source n

Contoh 5. 6 n Tentukan arus dan tegangan rangkaian bila kn’W/L 1 m. A/V 2 dan Vtn 1 V, abaikan l.

Contoh 5. 6 n n n Ikuti no 1 -6 Tegangan VGS Asumsi saturasi, arus 4 2 6 1 3 5 4 n Untuk tidak mungkin karena cut-off

Contoh 5. 6 n Untuk VDS > VGS-Vt asumsi benar

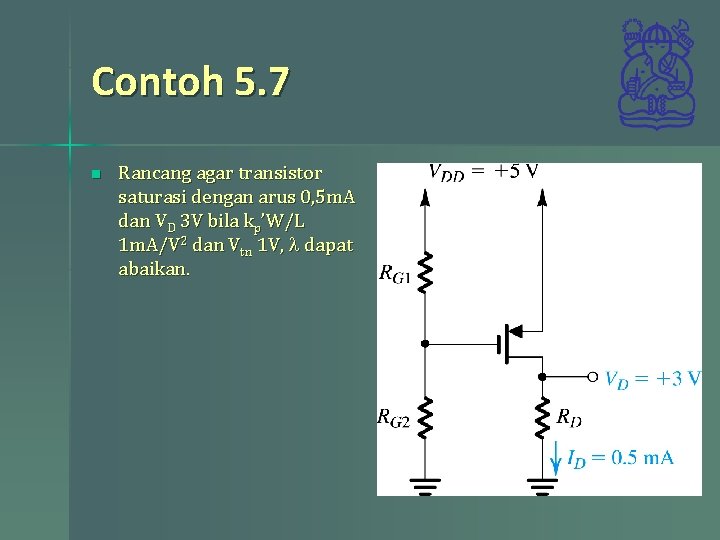

Contoh 5. 7 n Rancang agar transistor saturasi dengan arus 0, 5 m. A dan VD 3 V bila kp’W/L 1 m. A/V 2 dan Vtn 1 V, l dapat abaikan.

Contoh 5. 7 n Saturasi n Dari nilai DC pilih n Untuk nilai RD

Contoh 5. 7 n Batas saturasi atau n Batas resistansi RD 4 V 0, 5 m. A

Contoh 5. 8 n NMOS dan PMOS berikut matched dengan kn’W/L=kp’W/L 1 m. A/V 2 dan Vtn=-Vtp=1 V. Anggap l=0, carilah arus drain i. DN dan i. DP dan tegangan v. O untuk v. I 0. +2. 5, dan -2, 5 V

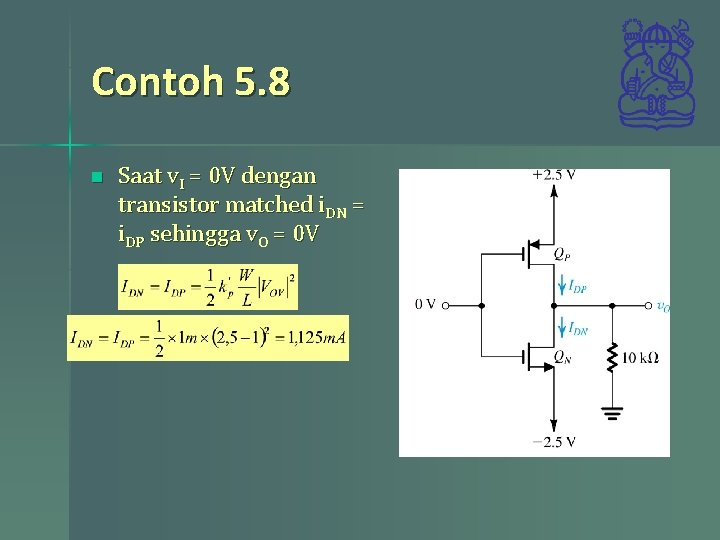

Contoh 5. 8 n Saat v. I = 0 V dengan transistor matched i. DN = i. DP sehingga v. O = 0 V

Contoh 5. 8 n n Saat v. I = +2, 5 V dengan transistor PMOS cut-off Transistor NMOS akan selalu mendapat VD negatif. Jadi v. O=-2, 45 V (v. O 2 tidak memenuhi anggapan trioda)

Contoh 5. 8 n n n Saat v. I = -2, 5 V dengan transistor NMOS cut-off Transistor PMOS akan selalu mendapat VD positif. Cara sama dengan sebelumnya dengan polatritas terbalik
