FET DAN MOSFET SIMBOL FET DAN MOSFET MOSFET

FET DAN MOSFET

SIMBOL FET DAN MOSFET � MOSFET

TEORI FET DAN MOSFET � TEORI FET Field Effect Transistor atau transistor efek medan atau yang lebih dikenal dengan FET, adalah suatu komponen semi konduktor yang bekerja berdasarkan pengaturan arus dengan medan listrik. FET termasuk jenis komponen aktif. FET disebut unifolar junction transistor atau UJT, karena cara kerjanya hanya berdasarkan aliran pembawa muatan mayoritas.

Lanjutan. . . FET memiliki tiga buah terminal, yaitu Source (sumber), Drain (buangan), dan Gate (gerbang). Ketiga terminal ini dapat disetarakan dengan terminal emitor, kolektor, dan basis pada sebuah BJT, namun terdapat beberapa perbedaan yang cukup penting. Perbedaan terpenting dari sudut pandang praktis, antara kedua kelompok ini adalah bahwa hampir tidak ada arus yang mengalir menuju terminal gate sebuah FET.

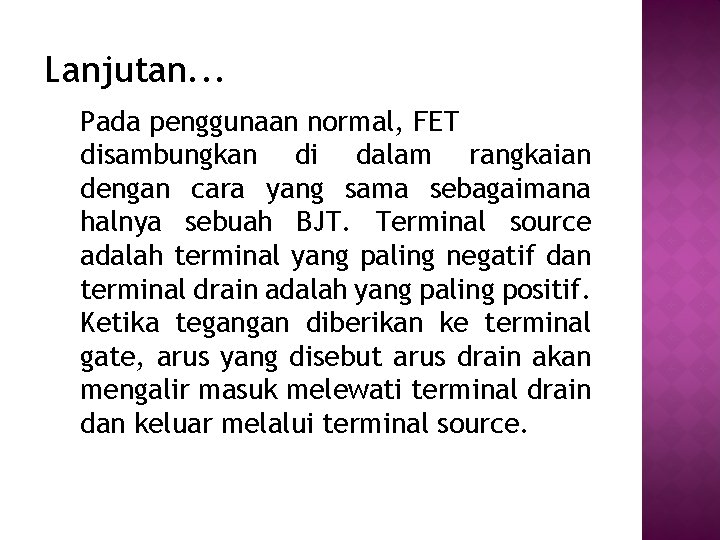

Lanjutan. . . Pada penggunaan normal, FET disambungkan di dalam rangkaian dengan cara yang sama sebagaimana halnya sebuah BJT. Terminal source adalah terminal yang paling negatif dan terminal drain adalah yang paling positif. Ketika tegangan diberikan ke terminal gate, arus yang disebut arus drain akan mengalir masuk melewati terminal drain dan keluar melalui terminal source.

TEORI MOSFET (Metal Oxide Semiconductor Field Effect Transistor) adalah suatu transistor dari bahan semikonduktor (silikon) dengan tingkat konsentrasi ketidakmurnian tertentu. Tingkat dari ketidakmurnian ini akan menentukan jenis transistor tersebut, yaitu transistor MOSFET tipe-N (NMOS) dan transistor MOSFET tipe-P (PMOS).

Lanjutan. . . Bahan silicon ini yang akan digunakan sebagai landasan (substrat) penguras (drain), sumber (source), dan gerbang (gate). Selanjutnya transistor ini dibuat sedemikian rupa agar antara substrat dan gerbangnya dibatasi oleh oksida silicon yang sangat tipis. Oksida ini diendapkan di atas sisi kiri kanal, sehingga transistor MOSFET akan mempunyai kelebihan dibanding dengan transistor BJT (Bipolar. Junction. Transistor), yaitu menghasilkan disipasi daya yang rendah.

Lanjutan. . .
