RAKEL Radiokommunikation för effektiv ledning

Radiosystem • Vi har ett ständigt behov av säker kommunikation. • Börjar med en film om hur ett larmsamtal egentligen går till. https: //www. youtube. com/watch? v=x. W 2 ligi_LBQ

VARFÖR RAKEL? Polisen (RPS) använde fram till 2010 två radiosystem, S-80 och S-70. S-80 systemet fanns i Stockholm, Göteborg och Malmö och gick på 410 MHz medan S-70 -systemet användes i resten av landet (78 -79 MHz). Det började bli gammalt och man ville ha ett nytt – säkert – radiosystem som var lika över hela landet. Krisberedskapsmyndigheten fick uppdraget och utvecklade Rakel (infrastruktur) med tjänster från Tetra (terrestial trunked radio). https: //www. youtube. com/watch? v=Pl. FSr 89 c_Qs

NUMMERSÄTTNING OCH LOGIK Gamla systemet som vi använde, S 70 (”system 70”) hade inte en likriktad nummersättning i hela landet. Exempelvis kunde tankbil sluta på en fyra i vissa kommuner medan andra hade fem eller sex. Nu gäller strikta regler! Rakel använder funktionsnummer och består av sju siffror. Den första beskriver vilken typ av organisation terminalen tillhör 1 = Polismyndigheten 2 = Kommunala räddningstjänsten 3 = Sjukvård I gamla systemet fanns det här också, men med bokstäver. Våra fordon hette då SDW 301 osv. S=Sverige D=Räddningstjänst

NUMMERSÄTTNING OCH LOGIK Vilken siffra ska alla våra fordon börja på i funktionsnumret? 2

NUMMERSÄTTNING OCH LOGIK Nu vet vi alltså att fordonet tillhör räddningstjänsten. Nu behöver vi tala om varifrån fordonet (eller terminalen) kommer ifrån. Nästa två siffror anger län. Dalarna tillhör rakelzon 25. Alla fordon som heter 2 25 i början kommer alltså från Dalarna. 2 25 -

NUMMERSÄTTNING OCH LOGIK Nu vet vi att det är räddningstjänsten och en terminal från Dalarna. Vilken kommun tillhör vi då? Siffra fyra är kommunnummer och fem är station. 3 = Mora, Orsa, Rättvik 6 = Vansbro, Leksand 7 = Älvdalen, Idre, Särna 8 = Malung

NUMMERSÄTTNING OCH LOGIK Nu vet vi att det är räddningstjänsten och en terminal från Dalarna. Vilken kommun tillhör vi då? Siffra fyra är kommunnummer och fem är station. 3 = Mora, Orsa, Rättvik 7 = Älvdalen, Idre, Särna 8 = Malung 6 = Vansbro, Leksand 2 25 - 3

NUMMERSÄTTNING OCH LOGIK Nu vet vi att det är räddningstjänsten och en terminal från Dalarna. Vilken kommun tillhör vi då? Siffra fyra är kommunnummer och fem är station. 30 -33 = Mora 34 = Orsa 35 -39 = Rättvik 64 -65 = Leksand 70 = Älvdalen, 72 = Idre, 73 = Särna 80 = Malung, 83 = Transtrand, 85 = sälen 2 25 - 30

NUMMERSÄTTNING OCH LOGIK Nu vet vi att det är räddningstjänsten och en terminal från Dalarna. Vilken kommun tillhör vi då? Siffra fyra är kommunnummer och fem är station. 70 - = Älvdalen 72 = Idre 73 = Särna 80 = Malung 85 = Sälen 2 25 - 72

NUMMERSÄTTNING OCH LOGIK Siffra sex och sju anger vad för sorts funktion (fordon) det är. 00 = Bas/brandstation 10 = Släck/räddningsbil bemannad med styrkeledare/brandmästare 20 = Släck/räddningsbil för deltidsstyrka på samma station 30 = Höjdenhet 40 = Vattenenhet med >5000 l vatten 50 = Terrängenhet/skogsbrandsenhet/djurräddning 55 = Bandvagn 60 = Specialenhet (vattendyk, IVPA, FIP m. m. ) 70 = Transportenhet (stationsbil) 80 = Ledningsenhet bemannat med heltidsbefäl 90 = Båtenhet som är sjösatt 99 = Båtenhet på trailer

NUMMERSÄTTNING OCH LOGIK Då går vi igenom enheter, vad är detta? 2 25 – 7310

NUMMERSÄTTNING OCH LOGIK Då går vi enheter, vad är detta? 2 25 – 3440

NUMMERSÄTTNING OCH LOGIK Då går vi igenom enheter, vad är detta? 2 25 – 7210

NUMMERSÄTTNING OCH LOGIK Då går vi igenom enheter, vad är detta? 2 25 – 7040

NUMMERSÄTTNING OCH LOGIK Då går vi igenom enheter, vad är detta? 2 25 – 3080

NUMMERSÄTTNING OCH LOGIK Då går vi igenom enheter, vad är detta? 2 25 – 6430

HUR PRATAR VI? I Rakel ska vi följa de av MSB uppställde regler för radiokommunikation som gäller. Det är viktigt att använda hela numret när det behövs eftersom radion inte har någon begränsning i täckning. Normalt ska vi i samverkan alltid använda 2 25 -3010 eller Räddning 25 -3010 AMBULANS 25 -9310 (3 25 -9310) POLIS 25 -3010 (1 25 -3010)

HUR PRATAR VI? Kommunikationscentral, KC säger alltid klart slut -SOS kom -2 25 -3010 påbörjar akut restvärde, kom -Uppfattat, akut restvärde påbörjat. Klart slut SOS.

DAGLIG KOMMUNIKATION Vår dagliga kommunikation kan ske på den talgrupp (kanal) som radion öppnar på. I vårt fall är det Insats 1 Mra för Mora. Motsvarande talgrupp för Idre, Särna, Malung, Sälen osv. Tal på denna talgrupp öppnar dock alltid ALLA våra apparater. Det kan därför vara smart att byta till någon annan om man vet att man kan störa någon. Mra = Mora 76 = Insatskanal 1 Mora Ors = Orsa Aen = Älvdalen Idr=Idre San=Särna 87= Insatskanal 1 Idre

DAGLIG KOMMUNIKATION Normalt använder vi oss av öppen radiotrafik, dvs. vi individsöker inte. Man tar mic: en och trycker in knappen: ” 3040 från 3010, kom”. Ett s. k. gruppanrop. Om ett fordon inte svarar, kan man göra individanrop. Detta genom att trycka funktionsnumret, ex. till tankbilen: 2 25 3040 och sedan en gång på sändknappen (PTT). Toner hörs då. Den som kör tankbilen uppmärksammas och kan svara: - 2 25 -3040 lyssnar Noretrondellen, kom. - Ja det var 3010, ni kan återgå station, lugnt på platsen, kom. - Uppfattat, vi återgår. Slut kom. - Klart slut 3010.

DAGLIG KOMMUNIKATION Individsökning ska användas i undantagsfall om inte öppet anrop går. Det är nämligen endast de två anropande som hör samtalet. I alla andra terminaler är det tyst. Det går också att ”ringa” duplex-samtal. Man gör då på samma sätt fast väljer grön lur. Undvik dock detta då det tar väldigt mycket kraft från rakel-nätet.

KANAL Talgrupper är kanaler. I din radio finns ett antal förprogrammerade talgrupper som ska användas vid samverkan med ambulans och polis. Vilken talgrupp som ska användas skall SOS berätta för dig.

TALGRUPP Det finns 15 st RAPS-talgrupper (kanaler). RAPS står för Räddningstjänst, Ambulans, Polis och SOS. Det är endast dessa organisationer som KAN och FÅR använda RAPS. SOS tilldelar varje insats en RAPS-talgrupp. Prat som endast rör vår egen organisation hör inte hemma på RAPS.

RÖKDYKARRADIO - Skadeplats- och rökdykning - Kanal DMO 1 vid normal insats då rökdykning ej pågår - Kanal DMO 2 då rökdykning pågår på DMO 1

HANDHAVANDE

Ins 1 Mra 76

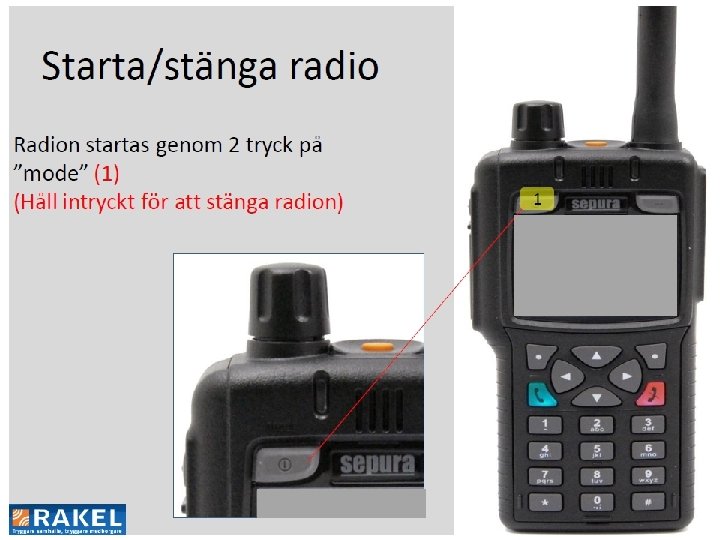

BÄRBARA RADION MODE VOLYM BLÅ LAMPA = MISSAT MEDDELANDE / SAMTAL MEDDELANDEN ÅTER hemmakanal KNAPPLÅS DMO/TMO (Rökdykarläge) HJÄLPTEXT (VAD BETYDER KNAPPARNA)

BLÅ LAMPA = MISSAT MEDDELANDE / SAMTAL BÄRBARA RADION VOLYM ÅTER hemmakanal MODE KNAPPLÅS

FASTA RADION VOLY M MODE BLÅ LAMPA = MISSAT MEDDELANDE / SAMTAL MEDDELANDEN DMO/TMO (Rökdykarläge) STÖRRE/MINDRE TEXT ÅTER hemmakanal HJÄLPTEXT (VAD BETYDER KNAPPARNA)

RÖKDYKARRADION AV/PÅ VOLY M KNAPPLÅS ÅTER DMO 3 DMO 1 DMO 2

HANDHAVANDE VID LARM 1. I teckenfönstret kommer larmet upp som ett meddelande. Ta reda på vilken talgrupp du ska vara på (RAPS 1 -15). 2. Byt till den RAPS-talgrupp som du fått. MODE + nummer. 3. Kvittera till SOS via status 4. Ropa ut fordonet på RAPS.

HANDHAVANDE VID LARM Nu kör vi lite praktiskt.
