Presentado por Nicanor Errázuriz Managing Director SIGMA - Telecom „Sistemas Redundantes SIGMA Telecom“

Presentado por Nicanor Errázuriz Managing Director SIGMA - Telecom „Sistemas Redundantes SIGMA Telecom“

SIGMA Telecom Tecnología para la Minería Underground Communications Solutions

SIGMA Telecom Tecnología para la Minería Underground Communications Solutions

Leaky Feeder

Leaky Feeder

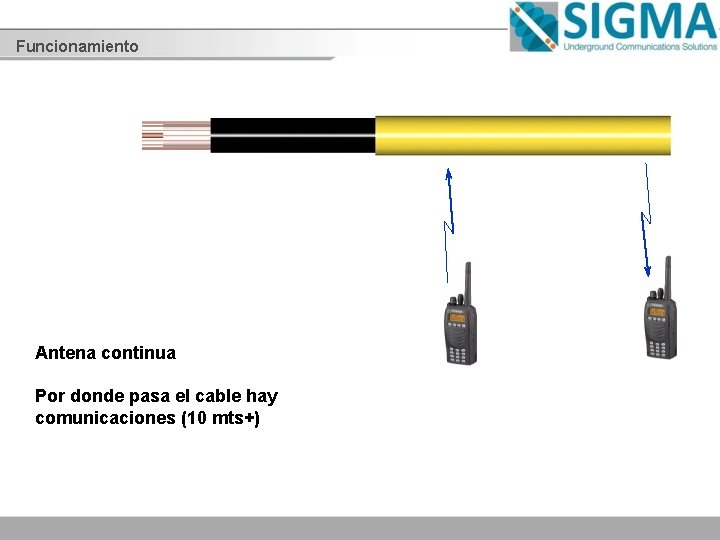

Funcionamiento Antena continua Por donde pasa el cable hay comunicaciones (10 mts+) 4

Funcionamiento Antena continua Por donde pasa el cable hay comunicaciones (10 mts+) 4

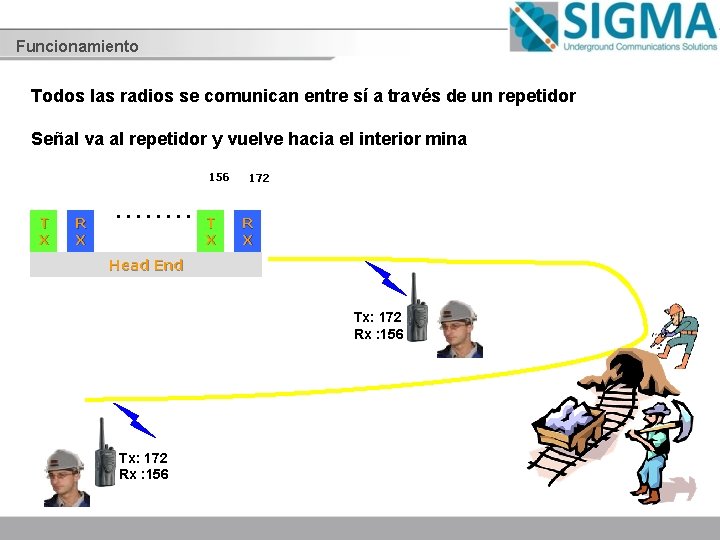

Funcionamiento Todos las radios se comunican entre sí a través de un repetidor Señal

Funcionamiento Todos las radios se comunican entre sí a través de un repetidor Señal va al repetidor y vuelve hacia el interior mina 156 T X R X . . . . T X 172 R X Head End Tx: 172 Rx : 156 5

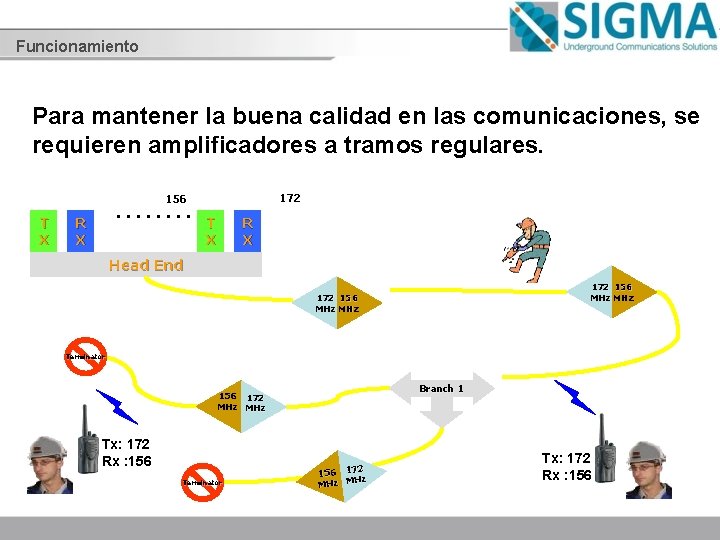

Funcionamiento Para mantener la buena calidad en las comunicaciones, se requieren amplificadores a tramos

Funcionamiento Para mantener la buena calidad en las comunicaciones, se requieren amplificadores a tramos regulares. 172 156 T X . . . . R X T X R X Head End 172 156 MHz MHz Terminator Branch 1 156 172 MHz Tx: 172 Rx : 156 Terminator 2 156 17 z H MHz M Tx: 172 Rx : 156 6

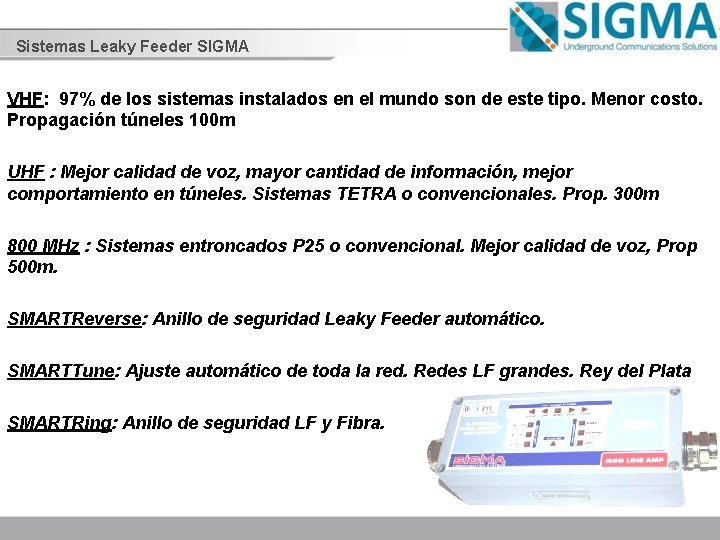

Sistemas Leaky Feeder SIGMA VHF: 97% de los sistemas instalados en el mundo son

Sistemas Leaky Feeder SIGMA VHF: 97% de los sistemas instalados en el mundo son de este tipo. Menor costo. Propagación túneles 100 m UHF : Mejor calidad de voz, mayor cantidad de información, mejor comportamiento en túneles. Sistemas TETRA o convencionales. Prop. 300 m 800 MHz : Sistemas entroncados P 25 o convencional. Mejor calidad de voz, Prop 500 m. SMARTReverse: Anillo de seguridad Leaky Feeder automático. SMARTTune: Ajuste automático de toda la red. Redes LF grandes. Rey del Plata SMARTRing: Anillo de seguridad LF y Fibra. 7

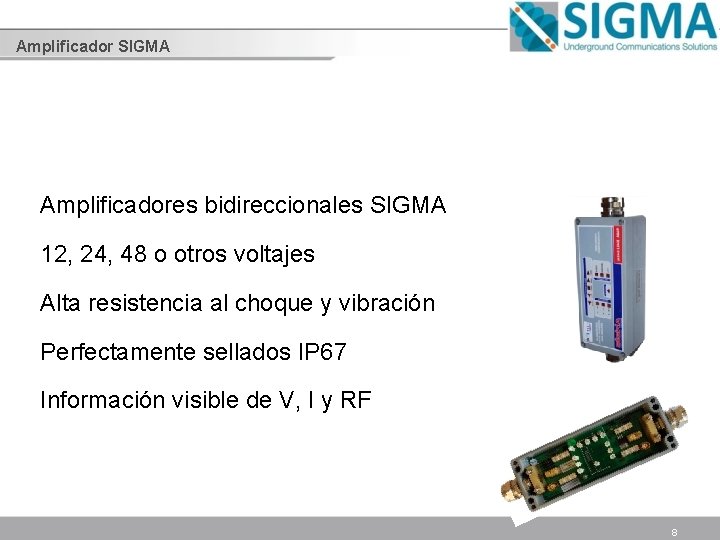

Amplificador SIGMA Amplificadores bidireccionales SIGMA 12, 24, 48 o otros voltajes Alta resistencia al

Amplificador SIGMA Amplificadores bidireccionales SIGMA 12, 24, 48 o otros voltajes Alta resistencia al choque y vibración Perfectamente sellados IP 67 Información visible de V, I y RF 8

SMARTReverse

SMARTReverse

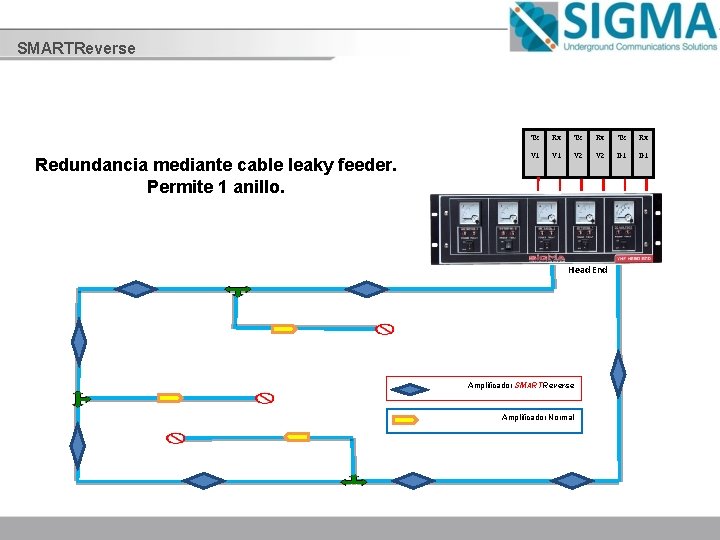

SMARTReverse Redundancia mediante cable leaky feeder. Permite 1 anillo. Tx Rx V 1 V

SMARTReverse Redundancia mediante cable leaky feeder. Permite 1 anillo. Tx Rx V 1 V 2 D 1 Head End Amplificador SMARTReverse Amplificador Normal 10

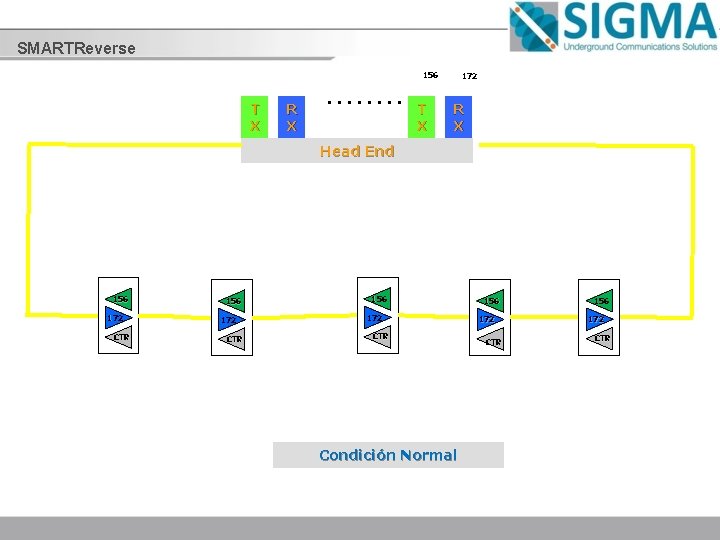

SMARTReverse 156 T X R X . . . . T X 172 R

SMARTReverse 156 T X R X . . . . T X 172 R X Head End 156 172 CTR 156 172 CTR Condición Normal 11

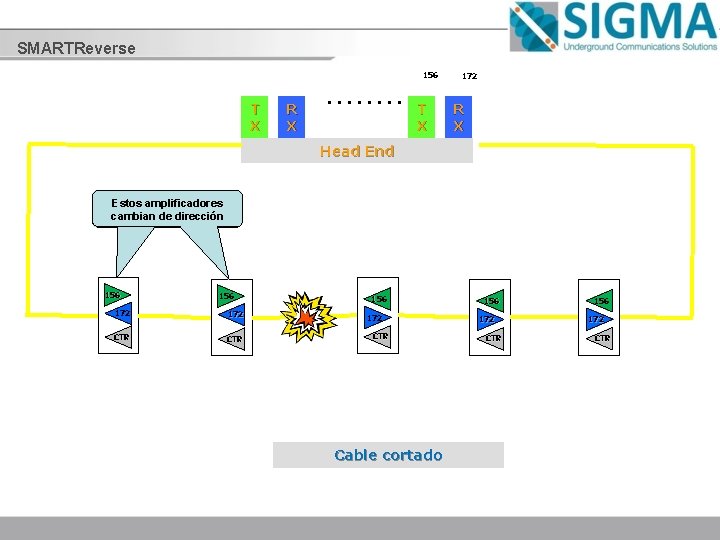

SMARTReverse 156 T X R X . . . . T X 172 R

SMARTReverse 156 T X R X . . . . T X 172 R X Head End Estos amplificadores cambian de dirección 156 172 CTR 156 172 CTR Cable cortado 12

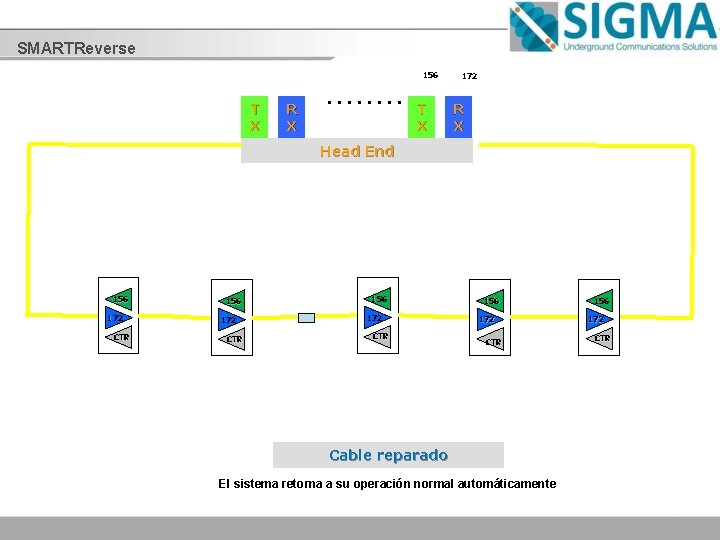

SMARTReverse 156 T X R X . . . . T X 172 R

SMARTReverse 156 T X R X . . . . T X 172 R X Head End 156 172 CTR 156 172 CTR Cable reparado El sistema retorna a su operación normal automáticamente 13

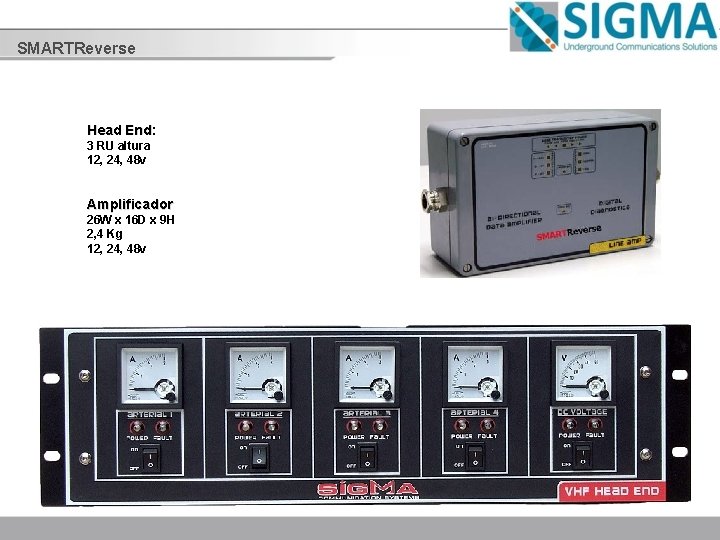

SMARTReverse Head End: 3 RU altura 12, 24, 48 v Amplificador 26 W x

SMARTReverse Head End: 3 RU altura 12, 24, 48 v Amplificador 26 W x 16 D x 9 H 2, 4 Kg 12, 24, 48 v 14

SMARTRing

SMARTRing

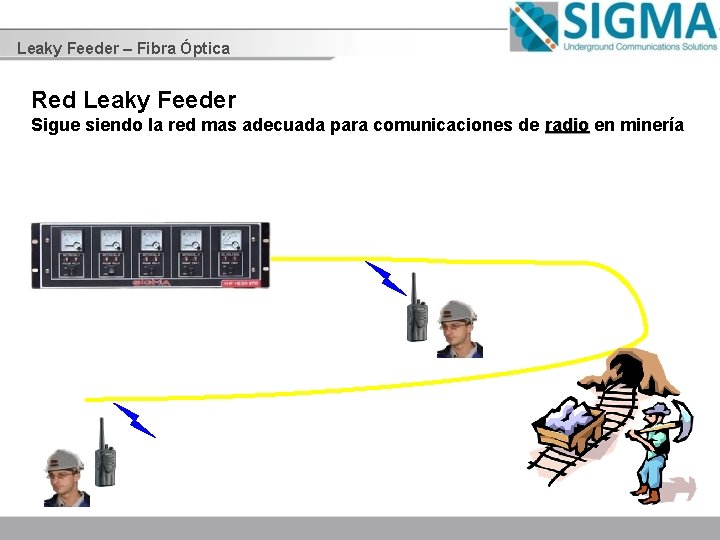

Leaky Feeder – Fibra Óptica Red Leaky Feeder Sigue siendo la red mas adecuada

Leaky Feeder – Fibra Óptica Red Leaky Feeder Sigue siendo la red mas adecuada para comunicaciones de radio en minería 16

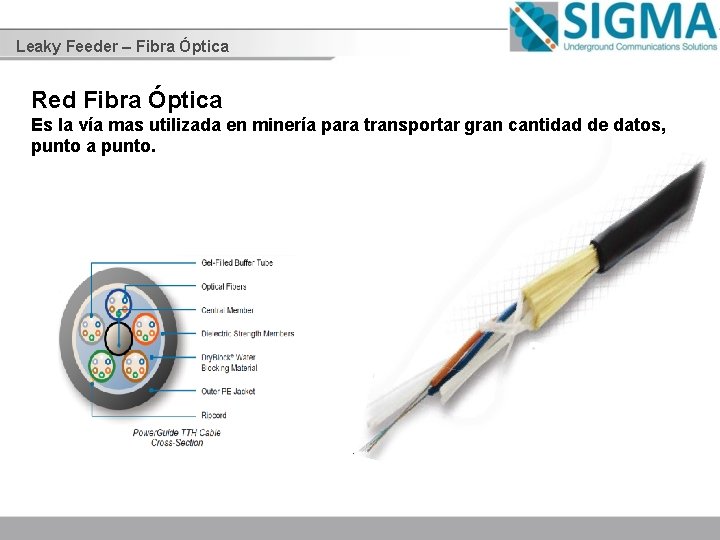

Leaky Feeder – Fibra Óptica Red Fibra Óptica Es la vía mas utilizada en

Leaky Feeder – Fibra Óptica Red Fibra Óptica Es la vía mas utilizada en minería para transportar gran cantidad de datos, punto a punto. 17

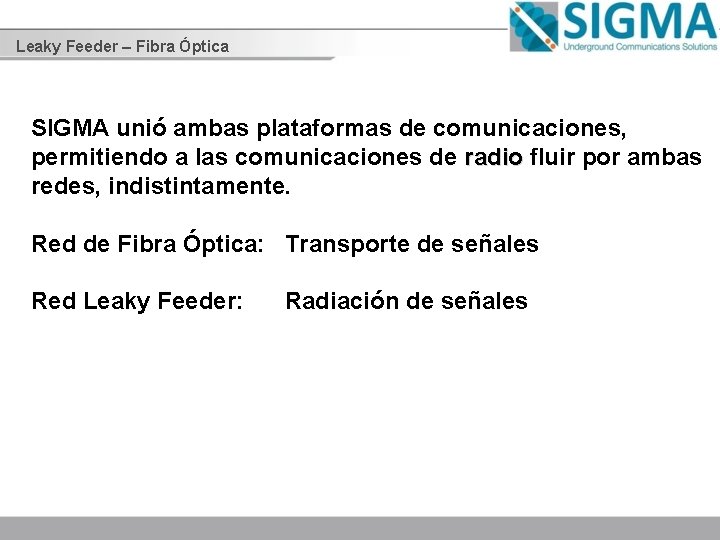

Leaky Feeder – Fibra Óptica SIGMA unió ambas plataformas de comunicaciones, permitiendo a las

Leaky Feeder – Fibra Óptica SIGMA unió ambas plataformas de comunicaciones, permitiendo a las comunicaciones de radio fluir por ambas redes, indistintamente. Red de Fibra Óptica: Transporte de señales Red Leaky Feeder: Radiación de señales 18

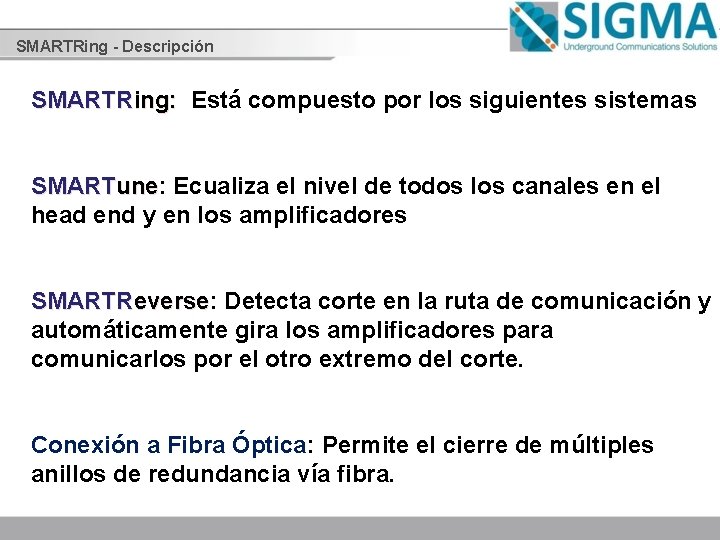

SMARTRing - Descripción SMARTRing: Está compuesto por los siguientes sistemas SMARTune: une Ecualiza el

SMARTRing - Descripción SMARTRing: Está compuesto por los siguientes sistemas SMARTune: une Ecualiza el nivel de todos los canales en el head end y en los amplificadores SMARTReverse: everse Detecta corte en la ruta de comunicación y automáticamente gira los amplificadores para comunicarlos por el otro extremo del corte. Conexión a Fibra Óptica: Permite el cierre de múltiples anillos de redundancia vía fibra. 19

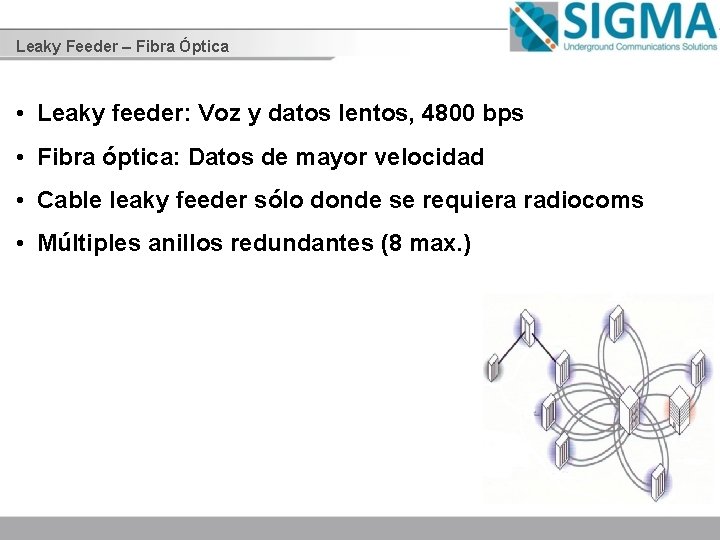

Leaky Feeder – Fibra Óptica • Leaky feeder: Voz y datos lentos, 4800 bps

Leaky Feeder – Fibra Óptica • Leaky feeder: Voz y datos lentos, 4800 bps • Fibra óptica: Datos de mayor velocidad • Cable leaky feeder sólo donde se requiera radiocoms • Múltiples anillos redundantes (8 max. ) 20

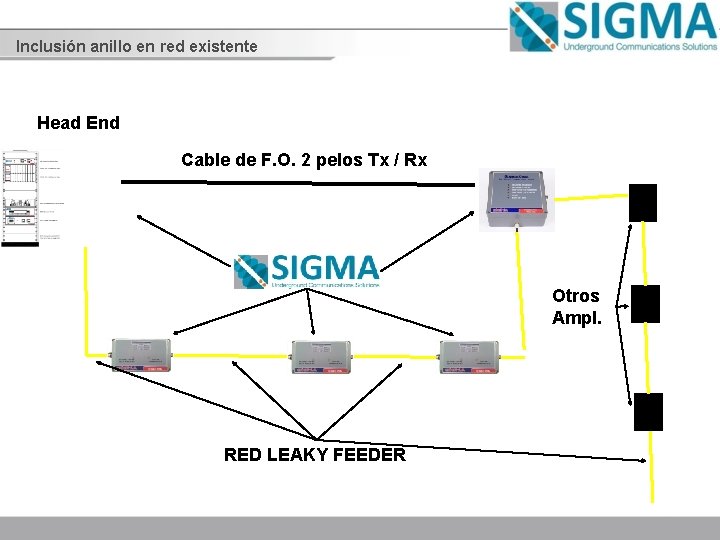

Inclusión anillo en red existente Head End Cable de F. O. 2 pelos Tx

Inclusión anillo en red existente Head End Cable de F. O. 2 pelos Tx / Rx Otros Ampl. RED LEAKY FEEDER 21

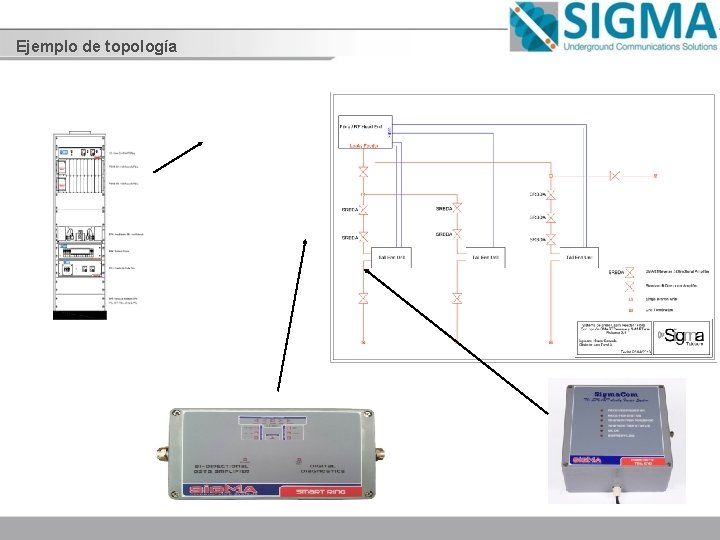

Ejemplo de topología 22

Ejemplo de topología 22

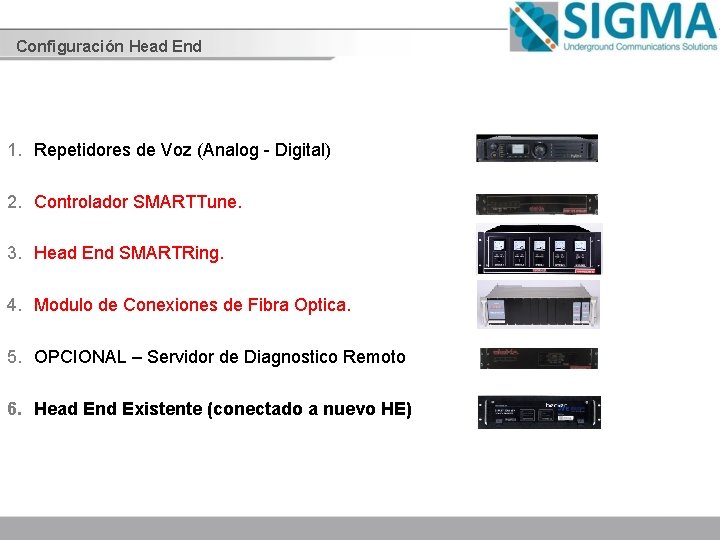

Configuración Head End 1. Repetidores de Voz (Analog - Digital) 2. Controlador SMARTTune. 3.

Configuración Head End 1. Repetidores de Voz (Analog - Digital) 2. Controlador SMARTTune. 3. Head End SMARTRing. 4. Modulo de Conexiones de Fibra Optica. 5. OPCIONAL – Servidor de Diagnostico Remoto 6. Head End Existente (conectado a nuevo HE) 23

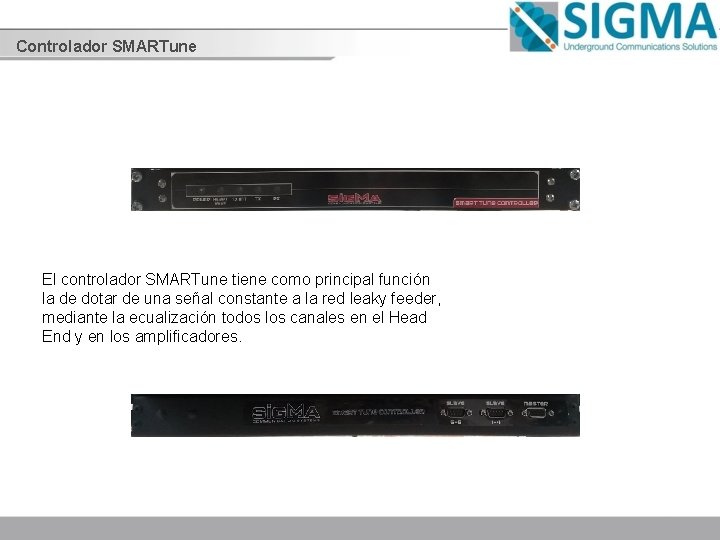

Controlador SMARTune El controlador SMARTune tiene como principal función la de dotar de una

Controlador SMARTune El controlador SMARTune tiene como principal función la de dotar de una señal constante a la red leaky feeder, mediante la ecualización todos los canales en el Head End y en los amplificadores. 24

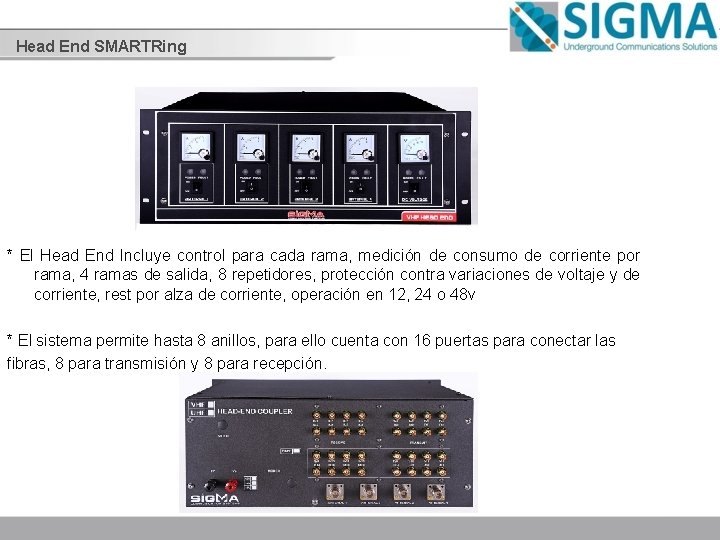

Head End SMARTRing * El Head End Incluye control para cada rama, medición de

Head End SMARTRing * El Head End Incluye control para cada rama, medición de consumo de corriente por rama, 4 ramas de salida, 8 repetidores, protección contra variaciones de voltaje y de corriente, rest por alza de corriente, operación en 12, 24 o 48 v * El sistema permite hasta 8 anillos, para ello cuenta con 16 puertas para conectar las fibras, 8 para transmisión y 8 para recepción. 25

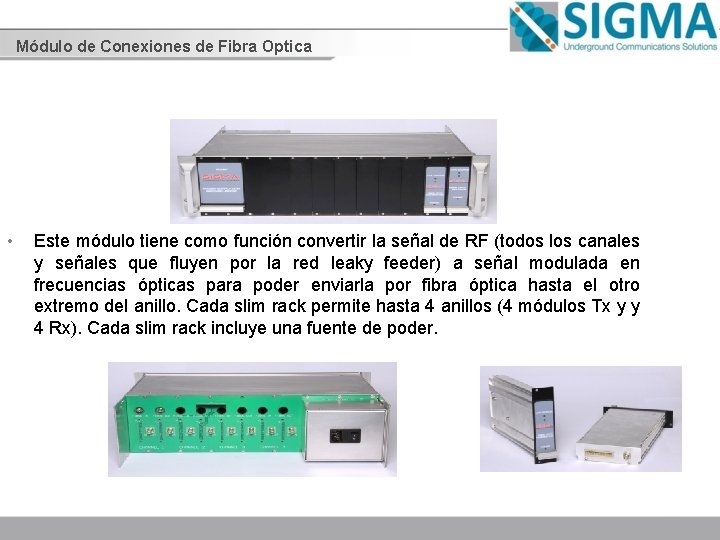

Módulo de Conexiones de Fibra Optica • Este módulo tiene como función convertir la

Módulo de Conexiones de Fibra Optica • Este módulo tiene como función convertir la señal de RF (todos los canales y señales que fluyen por la red leaky feeder) a señal modulada en frecuencias ópticas para poder enviarla por fibra óptica hasta el otro extremo del anillo. Cada slim rack permite hasta 4 anillos (4 módulos Tx y y 4 Rx). Cada slim rack incluye una fuente de poder. 26

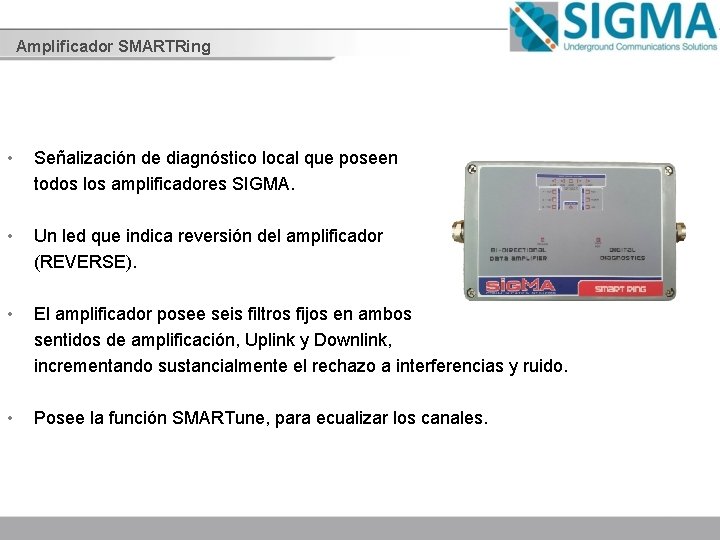

Amplificador SMARTRing • Señalización de diagnóstico local que poseen todos los amplificadores SIGMA. •

Amplificador SMARTRing • Señalización de diagnóstico local que poseen todos los amplificadores SIGMA. • Un led que indica reversión del amplificador (REVERSE). • El amplificador posee seis filtros fijos en ambos sentidos de amplificación, Uplink y Downlink, incrementando sustancialmente el rechazo a interferencias y ruido. • Posee la función SMARTune, para ecualizar los canales. 27

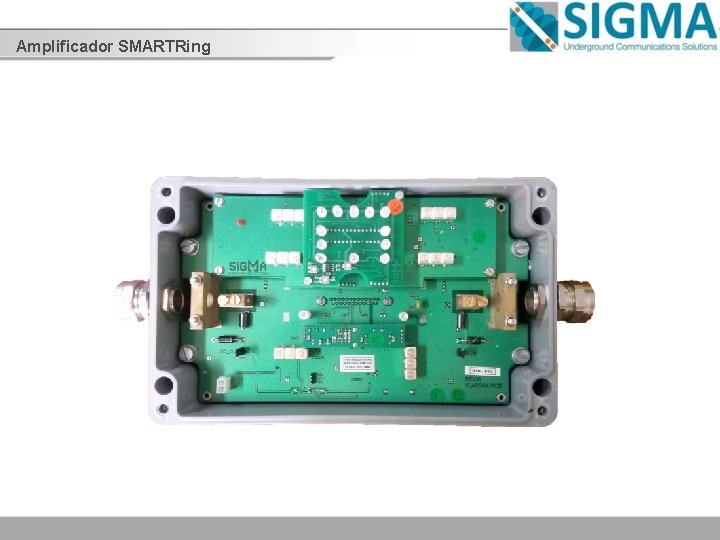

Amplificador SMARTRing 28

Amplificador SMARTRing 28

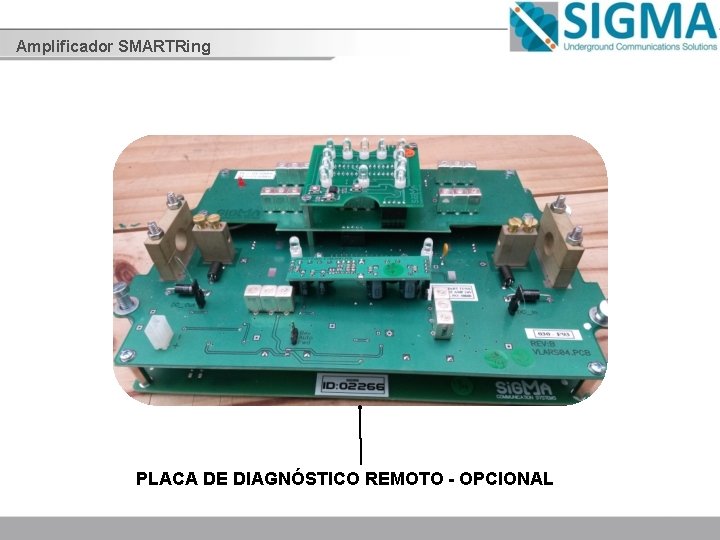

Amplificador SMARTRing PLACA DE DIAGNÓSTICO REMOTO - OPCIONAL 29

Amplificador SMARTRing PLACA DE DIAGNÓSTICO REMOTO - OPCIONAL 29

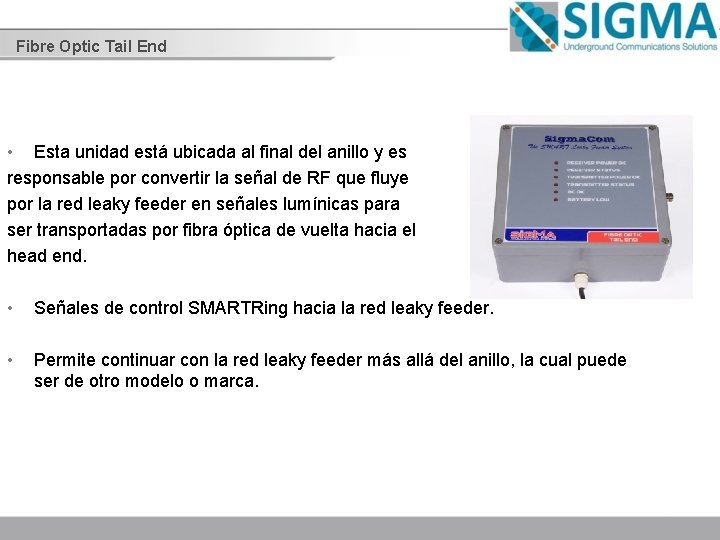

Fibre Optic Tail End • Esta unidad está ubicada al final del anillo y

Fibre Optic Tail End • Esta unidad está ubicada al final del anillo y es responsable por convertir la señal de RF que fluye por la red leaky feeder en señales lumínicas para ser transportadas por fibra óptica de vuelta hacia el head end. • Señales de control SMARTRing hacia la red leaky feeder. • Permite continuar con la red leaky feeder más allá del anillo, la cual puede ser de otro modelo o marca. 30

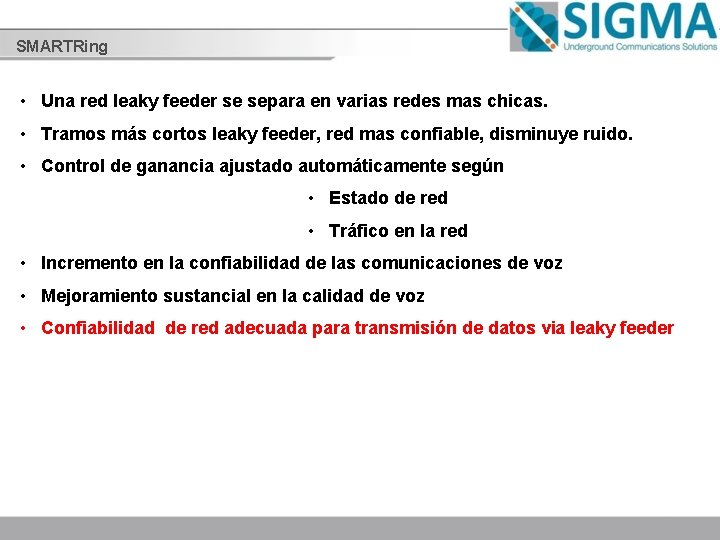

SMARTRing • Una red leaky feeder se separa en varias redes mas chicas. •

SMARTRing • Una red leaky feeder se separa en varias redes mas chicas. • Tramos más cortos leaky feeder, red mas confiable, disminuye ruido. • Control de ganancia ajustado automáticamente según • Estado de red • Tráfico en la red • Incremento en la confiabilidad de las comunicaciones de voz • Mejoramiento sustancial en la calidad de voz • Confiabilidad de red adecuada para transmisión de datos via leaky feeder 31

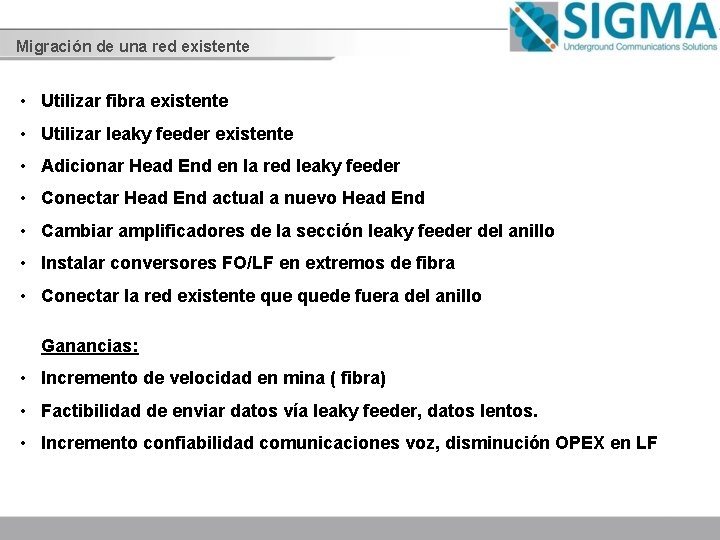

Migración de una red existente • Utilizar fibra existente • Utilizar leaky feeder existente

Migración de una red existente • Utilizar fibra existente • Utilizar leaky feeder existente • Adicionar Head End en la red leaky feeder • Conectar Head End actual a nuevo Head End • Cambiar amplificadores de la sección leaky feeder del anillo • Instalar conversores FO/LF en extremos de fibra • Conectar la red existente quede fuera del anillo Ganancias: • Incremento de velocidad en mina ( fibra) • Factibilidad de enviar datos vía leaky feeder, datos lentos. • Incremento confiabilidad comunicaciones voz, disminución OPEX en LF 32

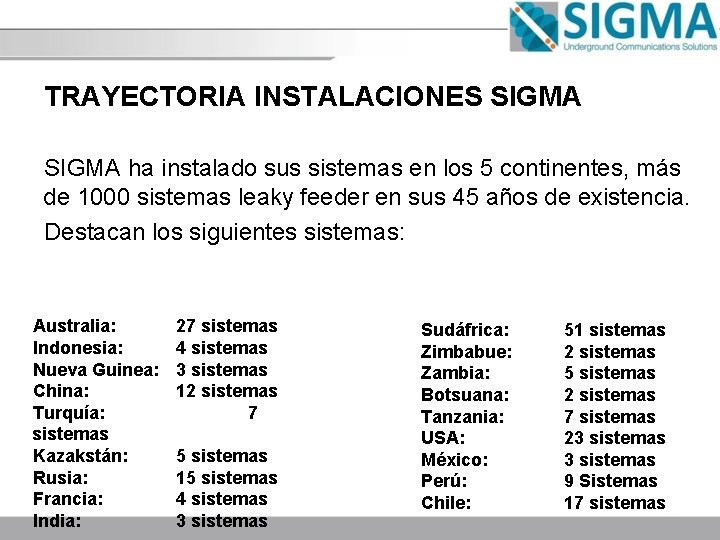

TRAYECTORIA INSTALACIONES SIGMA ha instalado sus sistemas en los 5 continentes, más de 1000

TRAYECTORIA INSTALACIONES SIGMA ha instalado sus sistemas en los 5 continentes, más de 1000 sistemas leaky feeder en sus 45 años de existencia. Destacan los siguientes sistemas: Australia: Indonesia: Nueva Guinea: China: Turquía: sistemas Kazakstán: Rusia: Francia: India: 27 sistemas 4 sistemas 3 sistemas 12 sistemas 7 5 sistemas 15 sistemas 4 sistemas 3 sistemas Sudáfrica: Zimbabue: Zambia: Botsuana: Tanzania: USA: México: Perú: Chile: 51 sistemas 2 sistemas 5 sistemas 2 sistemas 7 sistemas 23 sistemas 9 Sistemas 17 sistemas 33

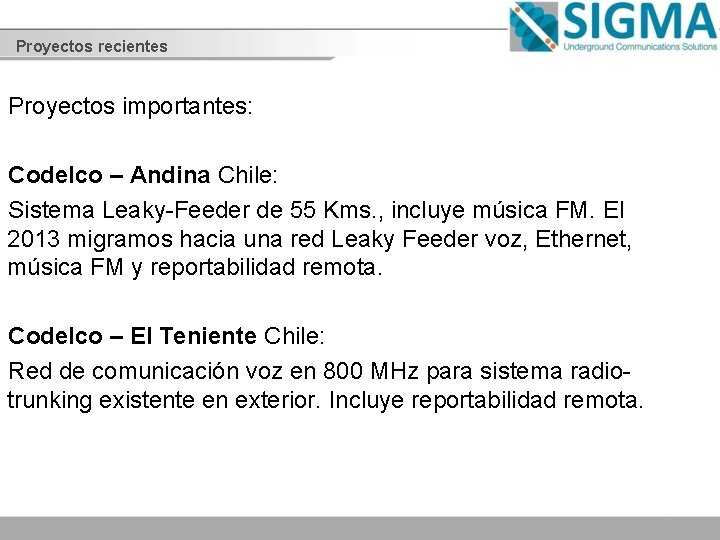

Proyectos recientes Proyectos importantes: Codelco – Andina Chile: Sistema Leaky-Feeder de 55 Kms. ,

Proyectos recientes Proyectos importantes: Codelco – Andina Chile: Sistema Leaky-Feeder de 55 Kms. , incluye música FM. El 2013 migramos hacia una red Leaky Feeder voz, Ethernet, música FM y reportabilidad remota. Codelco – El Teniente Chile: Red de comunicación voz en 800 MHz para sistema radiotrunking existente en exterior. Incluye reportabilidad remota. 34

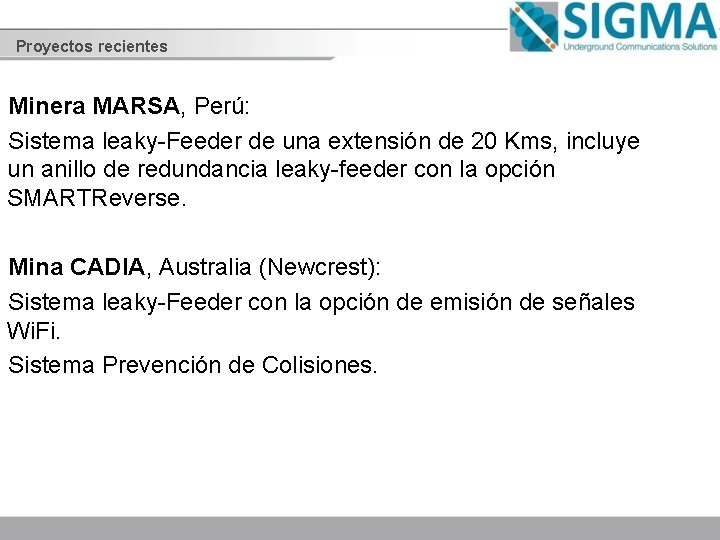

Proyectos recientes Minera MARSA, Perú: Sistema leaky-Feeder de una extensión de 20 Kms, incluye

Proyectos recientes Minera MARSA, Perú: Sistema leaky-Feeder de una extensión de 20 Kms, incluye un anillo de redundancia leaky-feeder con la opción SMARTReverse. Mina CADIA, Australia (Newcrest): Sistema leaky-Feeder con la opción de emisión de señales Wi. Fi. Sistema Prevención de Colisiones. 35

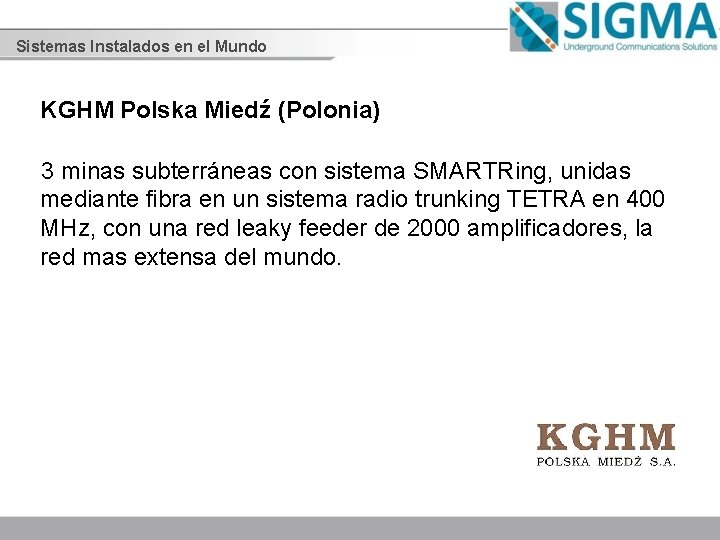

Sistemas Instalados en el Mundo KGHM Polska Miedź (Polonia) 3 minas subterráneas con sistema

Sistemas Instalados en el Mundo KGHM Polska Miedź (Polonia) 3 minas subterráneas con sistema SMARTRing, unidas mediante fibra en un sistema radio trunking TETRA en 400 MHz, con una red leaky feeder de 2000 amplificadores, la red mas extensa del mundo. 36

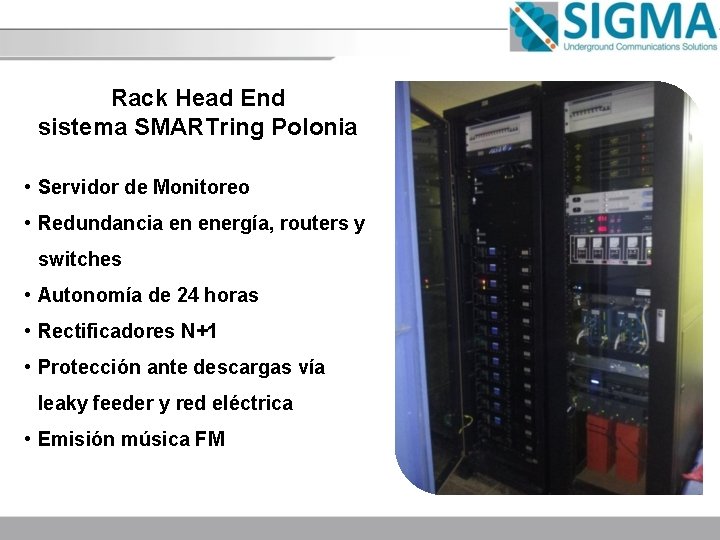

Rack Head End sistema SMARTring Polonia • Servidor de Monitoreo • Redundancia en energía,

Rack Head End sistema SMARTring Polonia • Servidor de Monitoreo • Redundancia en energía, routers y switches • Autonomía de 24 horas • Rectificadores N+1 • Protección ante descargas vía leaky feeder y red eléctrica • Emisión música FM 37

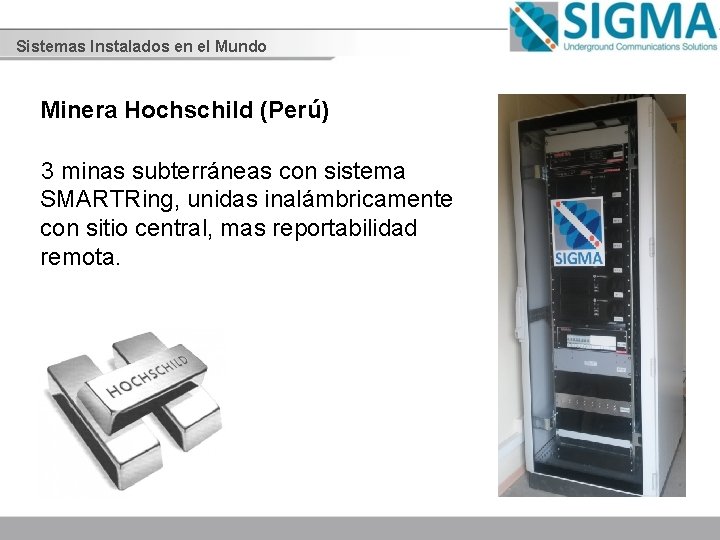

Sistemas Instalados en el Mundo Minera Hochschild (Perú) 3 minas subterráneas con sistema SMARTRing,

Sistemas Instalados en el Mundo Minera Hochschild (Perú) 3 minas subterráneas con sistema SMARTRing, unidas inalámbricamente con sitio central, mas reportabilidad remota. 38
