Pompowanie optyczne 3 He Zastosowanie w medycynie Joanna i Łukasz Gut

Pompowanie optyczne 3 He Zastosowanie w medycynie Joanna i Łukasz Gut

Plan • • Rezonans magnetyczny - na czym polega - MR płuc Pompowanie optyczne

Plan • • Rezonans magnetyczny - na czym polega - MR płuc Pompowanie optyczne 3 He - SEOP - MEOP - porównanie Obrazowanie - sekwencja impulsów w „zwykłym” MRI - sekwencja impulsów w MRI 3 He - tomografy - SNR Zastosowanie w medycynie – diagnostyka

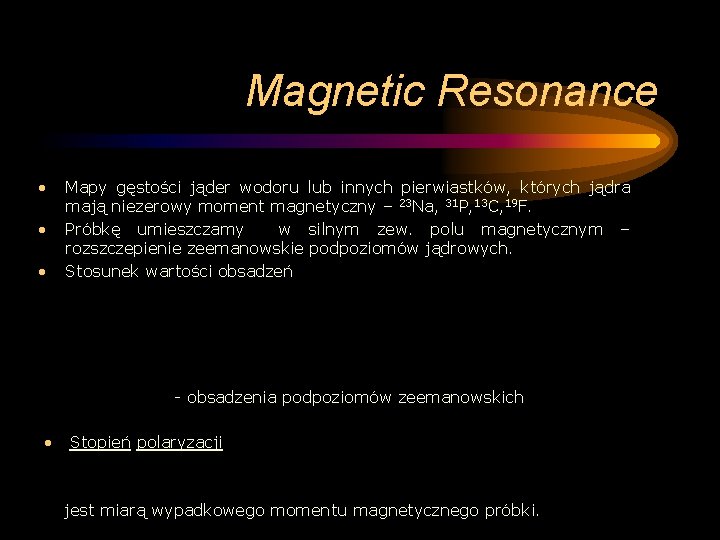

Magnetic Resonance • • • Mapy gęstości jąder wodoru lub innych pierwiastków, których jądra

Magnetic Resonance • • • Mapy gęstości jąder wodoru lub innych pierwiastków, których jądra mają niezerowy moment magnetyczny – 23 Na, 31 P, 13 C, 19 F. Próbkę umieszczamy w silnym zew. polu magnetycznym – rozszczepienie zeemanowskie podpoziomów jądrowych. Stosunek wartości obsadzeń - obsadzenia podpoziomów zeemanowskich • Stopień polaryzacji jest miarą wypadkowego momentu magnetycznego próbki.

MR • • Opis makroskopowy wektorowy moment magnetyczny jednostki objętości, tzw. namagnesowanie M Próbkę

MR • • Opis makroskopowy wektorowy moment magnetyczny jednostki objętości, tzw. namagnesowanie M Próbkę umieszczamy w cewce nadawczo-odbiorczej. Podajemy impuls rf o częstości rezonansowej dopasowanej do różnicy jądrowych poziomów energetycznych ω0=γB 0, γ – współczynnik giromagnetyczny, B 0 – indukcja zewnętrznego pola magnetycznego. W wyniku impulsu – obrót M o pewien kąt względem B 0.

MR • • M precesuje, Mxy indukuje w cewce odbiorczej sygnał FID – free

MR • • M precesuje, Mxy indukuje w cewce odbiorczej sygnał FID – free induction decay (sygnał swobodnej precesji). Sygnał zanika po pewnym czasie, namagnesowanie wraca do położenia początkowego. Amplituda – informacja o gęstości jąder Czas zaniku – informacja o otoczeniu chemicznym

MRI Description: animated sequence of saggital transections through the human brain. The nose is

MRI Description: animated sequence of saggital transections through the human brain. The nose is to the left. Source: this is my very own brain. MRI, 10/13/2000 Author: Christian R. Linder

MRI Made from an f. MRI scan I had done. Goes from the top

MRI Made from an f. MRI scan I had done. Goes from the top of my brain straight through to the bottom. That little dot that appears for a second on the upper-left hand side is a vitamin E pill they taped to the side of my head to make sure they didn't accidentally swap the L-R orientation.

MR płuc • • 1 H Stopień polaryzacji P ~ 10 -6 dla pola

MR płuc • • 1 H Stopień polaryzacji P ~ 10 -6 dla pola ~ 1 T, w temp. pokojowej, ale wystarczający dla gęstych próbek (tkanki miękkie). Płuca – obszar o małej gęstości, podczas wydechu ogólna gęstość ~ 0, 3 g/cm 3 – średnie namagnesowanie zbyt małe. Sposób na MR płuc – wypełniamy je hiperspolaryzowanym (HP) gazem, stopień polaryzacji P do 80 %. Używane 2 stabilne izotopy o spinie jądrowym ½ - 3 He i 129 Xe. 3 He

Polaryzacja 3 He Pompowanie optyczne 3 He SEOP MEOP Spin-Exchange Optical Pumping Metastability-Exchange Optical

Polaryzacja 3 He Pompowanie optyczne 3 He SEOP MEOP Spin-Exchange Optical Pumping Metastability-Exchange Optical Pumping wymiana spinu z napompowanymi optycznie parami gazu alkalicznego bezpośrednie pompowanie helu + wymiana metastabilności

SEOP • • • Możliwe dla dowolnego gazu szlachetnego o niezerowym spinie jądrowym; w

SEOP • • • Możliwe dla dowolnego gazu szlachetnego o niezerowym spinie jądrowym; w szerokim zakresie ciśnień - do 10 atm*. W komórce gaz szlachetny z niewielką domieszką N 2 + ok. 0, 5 g metalu alkalicznego, najczęściej Rb. Faza 1 – OP Rb – schemat na rysunku poniżej. Schemat depopulacji OP w Rb *Pożyteczny link – zamiana jednostek ciśnienia: http: //www. lw. cad. pl/jedn_cisn. htm

SEOP • • • Faza 2 – zderzenia spolaryzowanego Rb z 3 He –

SEOP • • • Faza 2 – zderzenia spolaryzowanego Rb z 3 He – przekrycie funkcji falowych elektronu walencyjnego Rb i jądra 3 He – wymiana spinu Po zderzeniu atom Rb pompowany ponownie (OP jest ciągłe) Stopień polaryzacji 3 He jest eksponencjalną f-cją czasu - współczynnik podłużnej relaksacji 3 He pod nieobecność Rb - stopień polaryzacji spinu e- w Rb wyśredniowany po t i V - współczynnik wymiany spinu ~ do ilości atomów Rb

MEOP • • Bezpośrednie pompowanie gazu szlachetnego Faza 1 – OP 3 He: -

MEOP • • Bezpośrednie pompowanie gazu szlachetnego Faza 1 – OP 3 He: - przeniesienie atomów ze stanu podstawowego 11 S 0 do stanu metatrwałego 23 S 1, wyładowanie rf bo przejście optycznie wzbronione - OP z wykorzystaniem przejścia 23 S 1 (F=½) –> 23 P 0 (F=½)

MEOP • • • Rozszczepienie podpoziomów zeemanowskich w słabym zewnętrznym polu magnetycznym B 0.

MEOP • • • Rozszczepienie podpoziomów zeemanowskich w słabym zewnętrznym polu magnetycznym B 0. Komórkę z gazem, w której zachodzi wyładowanie rf oświetlamy światłem spolaryzowanym σ+ o dł. 1083 nm Wynik OP – zwiększenie obsadzenia podpoziomu 23 S 1 o m. F=+ ½ równoznaczne z polaryzacja całkowitego spinu atomu: powłoka elektronowa + jądro (sprzężenie nadsubtelne)

MEOP • • • Faza 2 – zderzenie z wymianą metatrwałości, bo do obrazowania

MEOP • • • Faza 2 – zderzenie z wymianą metatrwałości, bo do obrazowania potrzebujemy spolaryzowanego 3 He w stanie podstawowym. Spolaryzowany atom w stanie metatrwałym 23 S 1 zderza się z z niespolaryzowanym atomem w stanie podstawowym 11 S 0. Wynik zderzenia – atom spolaryzowany jądrowo w stanie podstawowym 11 S 0 (F= ½, m. F=+½) i atom niespolaryzowany w stanie metatrwałym 23 S 1, który może być ponownie spolaryzowany.

MEOP Schemat układu do polaryzacji optycznej 3 He w komórce pod ciśnieniem 1 -10

MEOP Schemat układu do polaryzacji optycznej 3 He w komórce pod ciśnieniem 1 -10 Tr (1 Tr = 0, 00136 atm) , stąd konieczność kompresji o czynnik ~ 100, aby uzyskać ciśnienie atmosferyczne.

SEOP a MEOP • • • SEOP Efektywność polaryzacji w zderzeniach Rb – 3

SEOP a MEOP • • • SEOP Efektywność polaryzacji w zderzeniach Rb – 3 He ~ 0, 05 Czas potrzebny na polaryzację ~ kilku godzin Nie ma konieczności kompresji Tańszy laser Bardziej „mobilny” układ • • • MEOP Efektywność polaryzacji w zderzeniach 3 He – 3 He ~ 1 Czas potrzebny na polaryzację ~ kilka dziesiątych sekundy Konieczność kompresji Droższy laser Mniej „mobilny” układ Porównanie za H. E. Möller i in. , Magn. Reson. Med. 47, 1029 (2002)

Obrazowanie Sekwencja impulsów w „zwykłym” MRI Zachowanie się magnetyzacji M w układzie wirującym. a)

Obrazowanie Sekwencja impulsów w „zwykłym” MRI Zachowanie się magnetyzacji M w układzie wirującym. a) b) c) d) e) M ma kierunek osi z. Po impulsie π/2 M ma kierunek osi y. Wskutek rozsypywania się M w wachlarz sygnał zanika. Układ po impulsie π. Układ po czasie τ od impulsu π, M indukuje echo spinowe.

Obrazowanie Sekwencja impulsów w MRI 3 He • • Zasada otrzymywania obrazu jest analogiczna

Obrazowanie Sekwencja impulsów w MRI 3 He • • Zasada otrzymywania obrazu jest analogiczna jak w „zwykłym” protonowym MR. Zasadniczą różnicę jednak zauważa się w stosowanych metodach impulsowych do wyprowadzenia wektora magnetyzacji z położenia równowagowego. W przypadku 3 He nie można zastosować standardowej sekwencji echa spinowego (π/2 – π) gdyż po przeprowadzeniu magnetyzacji na płaszczyznę xy, nie ma możliwości powtórzenia sekwencji bez wprowadzenia nowej porcji spolaryzowanego optycznie helu (skutek brak związku polaryzacji P i pola B 0). Do obrazowania spolaryzowanym 3 He, stosuje się zatem inną sekwencję – z echem gradientowym i ze wzbudzeniem niskokątowym (sekwencję FLASH).

Echo gradientowe • • • W odróżnieniu od echa spinowego wywołane jest poprzez przyłożenie

Echo gradientowe • • • W odróżnieniu od echa spinowego wywołane jest poprzez przyłożenie pól gradientowych G 1 i G 2 o przeciwnych kierunkach. Przyłożenie dodatniego (G 1>0) gradientu skutkuje rozfazowaniem spinów. Przyłożenie po pewnym czasie gradientu przeciwnego (G 2<0) spowoduje odtworzenie koherentnej precesji spinów i generację sygnału echa.

Sekwencja FLASH • Konieczność stosowania impulsów niskokątowych (α<π/2) pozwala na zastosowanie czasów repetycji, pomiędzy

Sekwencja FLASH • Konieczność stosowania impulsów niskokątowych (α<π/2) pozwala na zastosowanie czasów repetycji, pomiędzy kolejnymi eksperymentami pojedynczymi, znacznie krótszych od czasu relaksacji T 1. • Sekwencja powtarzana jest n razy dla różnych wartości amplitudy gradientu kodowania fazy – Gy.

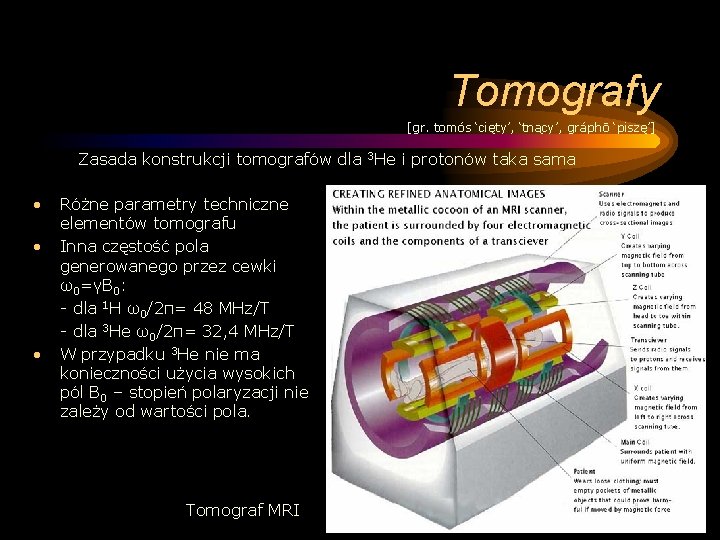

Tomografy [gr. tomós ‘cięty’, ‘tnący’, gráphō ‘piszę’] Zasada konstrukcji tomografów dla 3 He i

Tomografy [gr. tomós ‘cięty’, ‘tnący’, gráphō ‘piszę’] Zasada konstrukcji tomografów dla 3 He i protonów taka sama • • • Różne parametry techniczne elementów tomografu Inna częstość pola generowanego przez cewki ω0=γB 0: - dla 1 H ω0/2π= 48 MHz/T - dla 3 He ω0/2π= 32, 4 MHz/T W przypadku 3 He nie ma konieczności użycia wysokich pól B 0 – stopień polaryzacji nie zależy od wartości pola. Tomograf MRI

Tomograf 3 He Układ do obrazowania MR z magnesem stałym (stosowane pole B 0

Tomograf 3 He Układ do obrazowania MR z magnesem stałym (stosowane pole B 0 ~ 0, 088 T osiągane jest przez magnesy stałe) Dodatkowa zaleta – SNR niezależne od ω0 dla HP MR

SNR HP MR Polaryzacja nierównowagowa SNR nie zależy od ω0 vs. MR Polaryzacja równowagowa

SNR HP MR Polaryzacja nierównowagowa SNR nie zależy od ω0 vs. MR Polaryzacja równowagowa SNR ~ ω0 N ~ ω0 dla częstości ω0/2π powyżej kilku MHz („experience shows”)

Diagnostyka • Obrazowanie zmian chorobowych u chorych na astmę

Diagnostyka • Obrazowanie zmian chorobowych u chorych na astmę

Diagnostyka • Obrazowanie zmian u osób palących Płuca osoby niepalącej Płuca osoby palącej

Diagnostyka • Obrazowanie zmian u osób palących Płuca osoby niepalącej Płuca osoby palącej

Diagnostyka • Obrazy 3 D

Diagnostyka • Obrazy 3 D

Diagnostyka • Badanie przepływu gazu

Diagnostyka • Badanie przepływu gazu

Bibliografia • • • K. Cieślar, T. Dohnalik, Postępy Fizyki 55, 123 (2004) H.

Bibliografia • • • K. Cieślar, T. Dohnalik, Postępy Fizyki 55, 123 (2004) H. E. Möller i in. , Magn. Reson. Med. 47, 1029 (2002) J. Stankowski, W. Hilczer, Pierwszy krok ku radiospektroskopii rezonansów magnetycznych, OWN Poznań 1994, str. 9 -53 Dziękujemy Bartkowi Głowaczowi za pomoc w przygotowaniu seminarium!

Koniec Dziękujemy za uwagę!

Koniec Dziękujemy za uwagę!
