OTTICA Lottica studia i fenomeni luminosi Esistono diversi

OTTICA L'ottica studia i fenomeni luminosi. Esistono diversi modelli che possono essere utilizzati per studiare i fenomeni luminosi compiendo le opportune approssimazioni Ottica quantistica se si trascurano gli effetti quantistici Elettrodinamica di Maxwell se si trascurano le emissioni di radiazione Ottica ondulatoria per piccole lunghezze d’onda può essere sostituita da Ottica geometrica

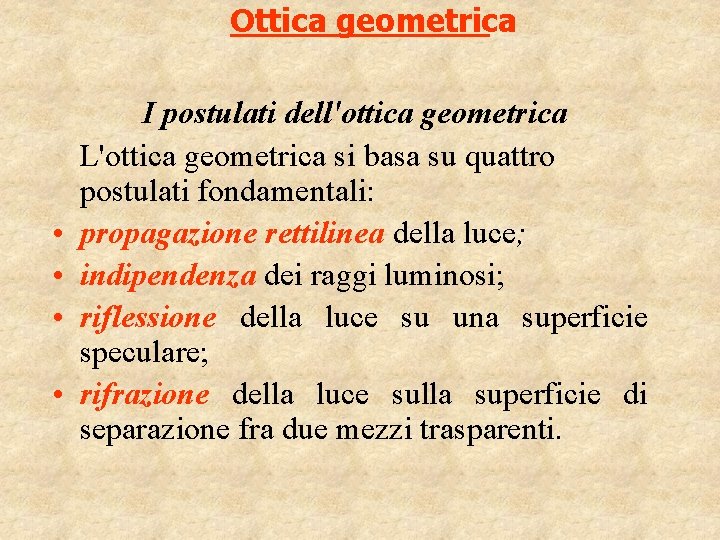

Ottica geometrica • • I postulati dell'ottica geometrica L'ottica geometrica si basa su quattro postulati fondamentali: propagazione rettilinea della luce; indipendenza dei raggi luminosi; riflessione della luce su una superficie speculare; rifrazione della luce sulla superficie di separazione fra due mezzi trasparenti.

Le leggi dell’ Ottica geometrica 1. Propagazione rettilinea della luce in un mezzo omogeneo Si rivela molto utile considerare i raggi luminosi come delle semplici rette. Si tratta di un'astrazione matematica, scelta per facilitare i ragionamenti e tale da permettere una chiara rappresentazione dei fenomeni e dei dispositivi sperimentali: le rette geometriche, a differenza dei raggi luminosi, non hanno spessore. 2. Indipendenza dei raggi luminosi Quando due o più raggi vengono a contatto non si verifica alcuna alterazione della loro traiettoria o della loro intensità.

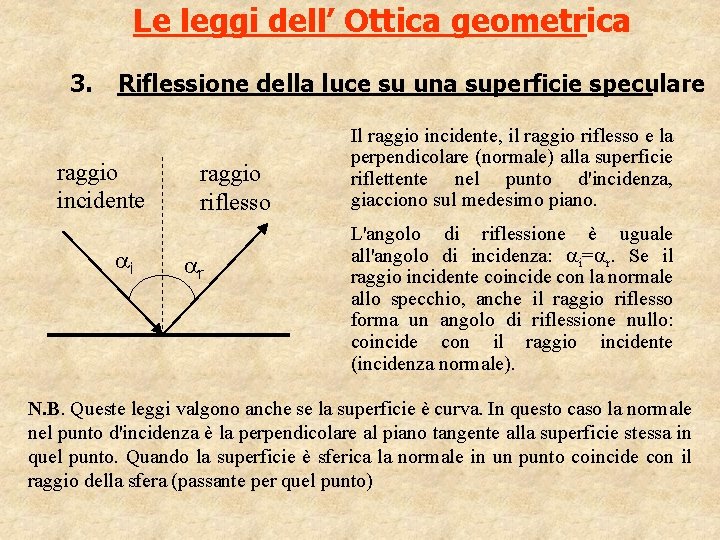

Le leggi dell’ Ottica geometrica 3. Riflessione della luce su una superficie speculare raggio incidente i raggio riflesso r Il raggio incidente, il raggio riflesso e la perpendicolare (normale) alla superficie riflettente nel punto d'incidenza, giacciono sul medesimo piano. L'angolo di riflessione è uguale all'angolo di incidenza: i= r. Se il raggio incidente coincide con la normale allo specchio, anche il raggio riflesso forma un angolo di riflessione nullo: coincide con il raggio incidente (incidenza normale). N. B. Queste leggi valgono anche se la superficie è curva. In questo caso la normale nel punto d'incidenza è la perpendicolare al piano tangente alla superficie stessa in quel punto. Quando la superficie è sferica la normale in un punto coincide con il raggio della sfera (passante per quel punto)

Le leggi dell’ Ottica geometrica 4. Rifrazionedella luce sulla superficiedi separazionefra due mezzi trasparenti. Raggio incidente, raggio rifratto e normale nel punto d'incidenza alla superficie di separazione dei due mezzi giacciono sullo stesso piano. Il rapporto tra i seni degli angoli che il raggio incidente ed il raggio rifratto formano con la normale è una costante che dipende dalla natura dei due mezzi, dalle loro condizioni fisiche (temperatura, pressione, stato di aggregazione) (e dalla lunghezza d'onda della luce utilizzata). Tale costante è denominata indice di rifrazione del secondo mezzo rispetto al primo. raggio incidente I raggio rifratto R

Le leggi dell’ Ottica geometrica L'indice di rifrazione esprime il rapporto tra le velocità assunte dalla luce in due mezzi come una costante uguale al rapporto inverso dei loro indici di rifrazione. Se l'angolo di rifrazione è minore di quello di incidenza si dice che il secondo mezzo (es. acqua) è più rifrangente del primo (es. aria); se invece l'angolo di rifrazione è maggiore di quello d'incidenza, il secondo mezzo è meno rifrangente del primo. In generale i mezzi più densi sono anche più rifrangenti. Può tuttavia avvenire anche il contrario: l'alcol, il petrolio, la benzina, pur essendo meno densi dell'aria sono più rifrangenti di essa. Le leggi della rifrazione, nella forma geometrica, si dicono anche leggi di Cartesio, perché furono pubblicateper la primavoltada Descartesnel 1637, pur essendostatescopertenel 1615 dall'olandese. W. Snell.

Angolo limite e riflessione totale Consideriamo il caso in cui il raggio passa da un mezzo più rifrangente ad un mezzo meno rifrangente. Per un raggio incidente particolare e l’angolo di rifrazione è di 90° cioè è parallelo alla superficie. L’angolo limite (critico), C , è il valore dell’angolo d’incidenza corrispondente. Per valori dell’angolo di incidenza maggiore non si ha rifrazione (riflessione totale).

Riflessione totale : Le fibre ottiche aria n 1 quarzo n = 1. 45 vetro flint n = 1. 65

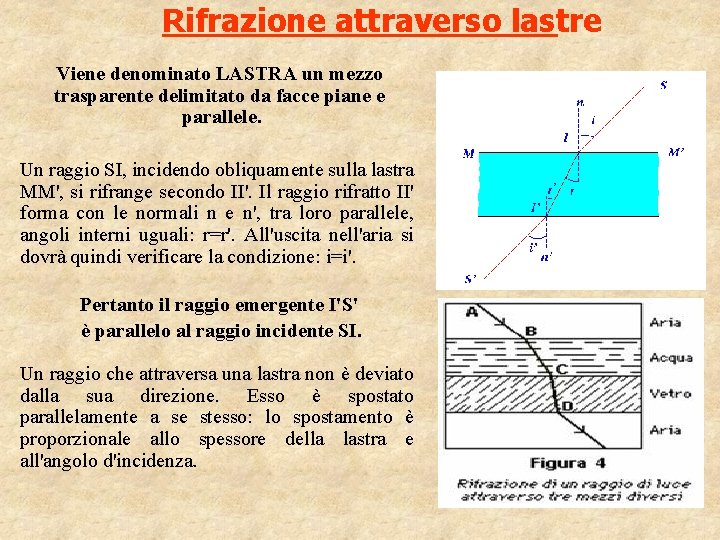

Rifrazione attraverso lastre Viene denominato LASTRA un mezzo trasparente delimitato da facce piane e parallele. Un raggio SI, incidendo obliquamente sulla lastra MM', si rifrange secondo II'. Il raggio rifratto II' forma con le normali n e n', tra loro parallele, angoli interni uguali: r=r'. All'uscita nell'aria si dovrà quindi verificare la condizione: i=i'. Pertanto il raggio emergente I'S' è parallelo al raggio incidente SI. Un raggio che attraversa una lastra non è deviato dalla sua direzione. Esso è spostato parallelamente a se stesso: lo spostamento è proporzionale allo spessore della lastra e all'angolo d'incidenza.

Riflessione e rifrazione : un esempio z aria : acqua :

Prisma ottico Rifrazione attraverso superfici piane non parallele Il prisma ottico è un mezzo rifrangente limitato da facce piane non parallele formanti cioè un angolo diedro, detto "angolo del prisma". Sia A l'angolo del prisma e SI un raggio incidente. Quando un raggio proveniente dall'aria incide sul prisma (nel punto d'incidenza I), attraversa un mezzo più rifrangente (vetro), quindi il raggio si avvicina alla normale n 1. Quando poi giunge nel punto E emerge dal prisma (a meno di superare l'angolo limite) in un mezzo meno rifrangente, l'aria, quindi il raggio si avvicina alla normale n 2 lungo la direzione ER. Per effetto delle due rifrazioni il raggio devia verso la base BC.

Prisma ottico L'angolo formato dal prolungamento del raggio emergente EO con il prolungamento del raggio incidente OF, è detto angolo di deviazione del prisma. n Per ogni prisma vi è un angolo minimo di deviazione: si ottiene quando l'angolo d'incidenza e l'angolo di uscita sono uguali. n n Uno stesso materiale presenta indici di rifrazione diversi per i vari colori. PROBLEMA NON RISOLTO DALL’OTTICA GEOMETRICA Il prisma devia con angoli diversi raggi luminosi di diverso colore

SORGENTI e IMMAGINI Definizioni fascio omocentrico (coniugato) emergente fascio omocentrico incidente S sistema ottico oggetto S’ immagine punti coniugati

SORGENTI e IMMAGINI Definizioni reale virtuale oggetto centro dei raggi incidenti centro del prolungamento dei raggi incidenti immagine centro dei raggi emergenti centro del prolungamento dei raggi emergenti IMPORTANTE : La costruzione di una immagine può essere fatta conoscendo i comportamento di 2 raggi.

SORGENTI e IMMAGINI Definizioni S oggetto reale S’ immagine reale immagine virtuale S S’ oggetto reale

Specchio piano Lo specchio piano è un sistema ottico semplice costituito da un materiale che può riflettere i raggi luminosi. specchio piano: B A’B’ è una immagine virtuale e simmetrica A A’ B’

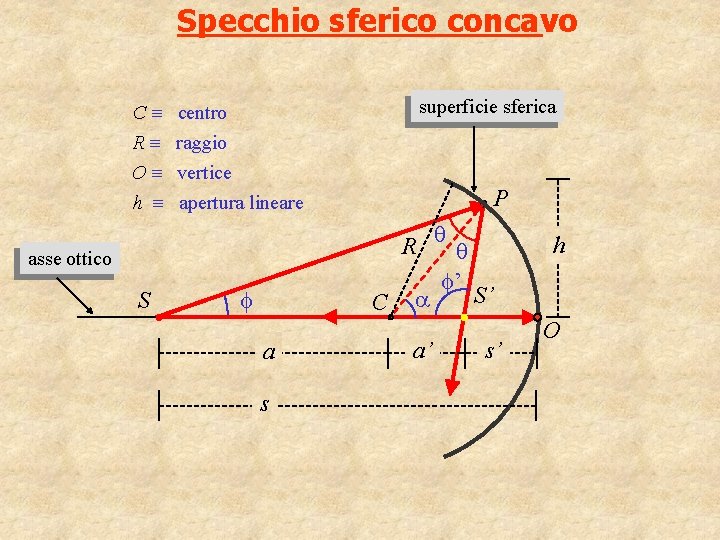

Specchio sferico concavo superficie sferica C centro R raggio O vertice h apertura lineare R ’ S’ C asse ottico S P a s a’ s’ h O

Specchio sferico convesso superficie sferica asse ottico S P O ’ S’ s R’’ a’’ a C

Specchi sferici R R’’ S’ C S a a’ s s’ O S O s’’ s C S’ a’’ a equazione degli specchi

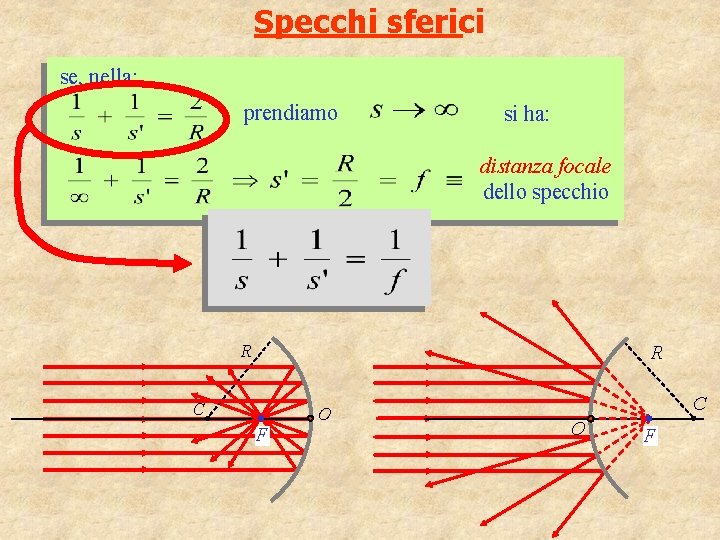

Specchi sferici se, nella: prendiamo si ha: distanza focale dello specchio R R C F O C O F

Specchi sferici Costruzione di immagini di oggetti estesi P y y F C y’ y’ O O s’ F C s s s’ L’ingrandimento laterale è definito (specchi concavi o convessi):

Esempi: lo specchio concavo l’immagine è: s>R C F f<s<R C F s<f C F applicazioni reale rimpicciolita, rovesciata obiettivo telescopio reale ingrandita, rovesciata obiettivo proiettore virtuale ingrandita specchio per radersi, truccarsi

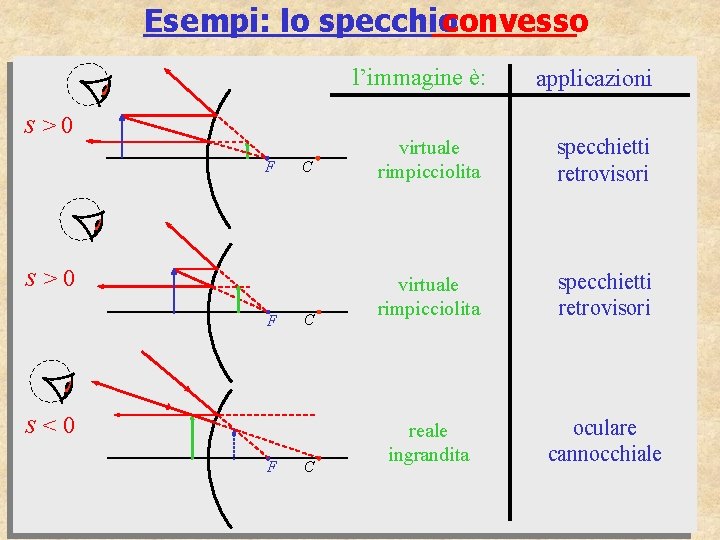

Esempi: lo specchio convesso l’immagine è: s>0 F C s<0 F C applicazioni virtuale rimpicciolita specchietti retrovisori reale ingrandita oculare cannocchiale

Diottro: rifrazione da superficie sferica n 1 i l S n 2 P O R D s r s’ diottro convesso l’ S’ C a a’ asse ottico superficie sferica equazione del diottro

Diottro: rifrazione da superficie sferica n 1 P S S’ a a’ R n 2 diottro concavo O C s s’ vale ancora: equazione del diottro

Diottro: rifrazione da superficie sferica n 2 n 1 F con in conclusione: fuoco primario n 1 n 2 F’ con fuoco secondario

Oggetti estesi e costruzioni delle immagin Tracciamento dei raggi con due dei tre raggi principali: superficie convessa n 1 n 2 P F’ O F s C s’ immagine reale Ingrandimento

Oggetti estesi e costruzioni delle immagin Tracciamento dei raggi con due raggi principali: superficie concava n 1 P n 2 O C F’ s’ s immagine virtuale Ingrandimento F

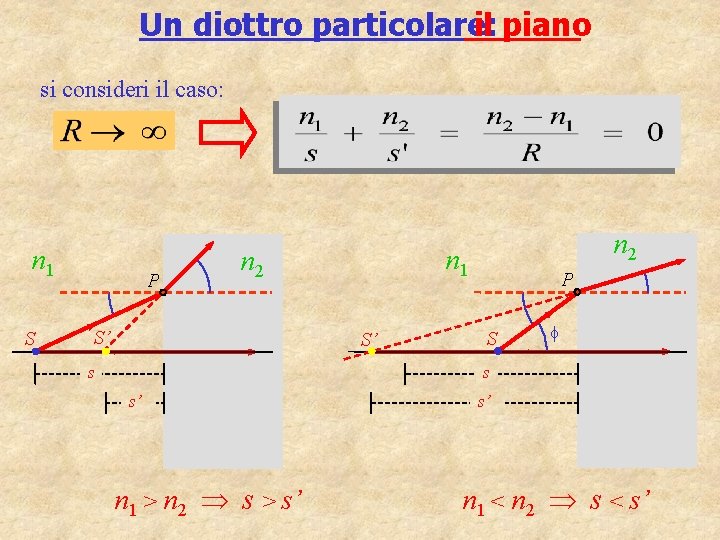

Un diottro particolare: il piano si consideri il caso: n 1 S P n 1 n 2 S’ P S s s s’ n 1 > n 2 s > s’ s’ n 1 < n 2 s < s’

Esempi di diottro acqua n = 1. 33 h la moneta “avvicinata” la matita “spezzata”

LENTI rifrazione e formazione dell’immagine da diottri successivi n 2 n 1 n 3 S 1 S 2’= S 3’ D 1 D 2 D 3 n 1 S 1’= S 2

LENTI Combinazioni di più diottri: le lenti LENTI semplici Convergenti : 1) biconvessa, 2) piano-convessa, 3) concavo-convessa Divergenti : 4) biconcava, 5) piano-concava, 6) convesso-concava LENTI composte

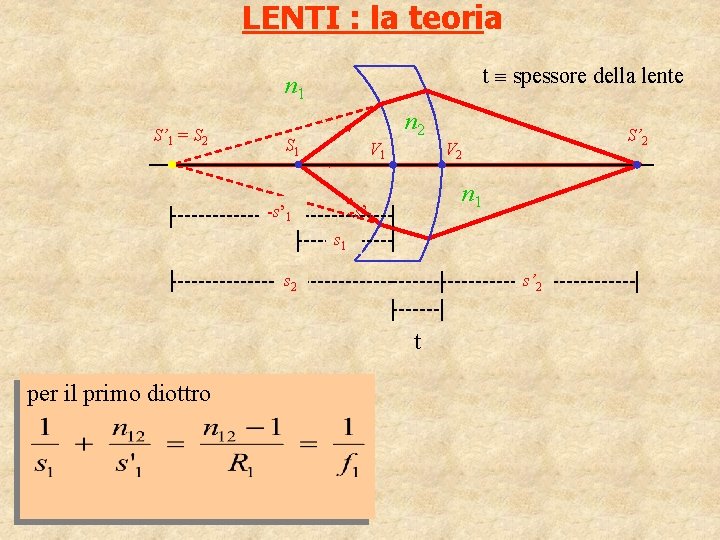

LENTI : la teoria t spessore della lente n 1 S’ 1 = S 2 n 2 S 1 V 1 -s’ 1 S’ 2 V 2 n 1 -s’ 1 s 2 s’ 2 t per il primo diottro

LENTI : la teoria n 1 S’ 1 = S 2 n 2 S 1 V 2 n 1 -s’ 1 s 2 s’ 2 t per il secondo diottro con: S’ 2

LENTI : la teoria delle lenti sottili Se la lente è sottile: quindi: S possiamo sommare le due equazioni: F’ O F S’ s s’ equazione del costruttore di lenti

LENTI : la teoria delle lenti sottili equazione del costruttore di lenti i punti focali sono equidistanti dal punto principale O S F’ O F S’ l’equazione del “costruttore” diventa: potenza diottrica Ingrandimento: s s’

LENTI SOTTILICONVERGENTI (positive) I) y S oggetto reale, immagine reale F’ y’ F S’ y F’ F pellicola schermo y obiettivo di macchina fotografica | m| << 1 F F’ obiettivo di proiettore | m| >> 1

LENTI SOTTILICONVERGENTI (positive) II) y’ y oggetto reale, immagine virtuale F’ F lente di ingrandimento, oculari microscopio, telescopio III) y F y’ F’ oggetto virtuale, immagine reale

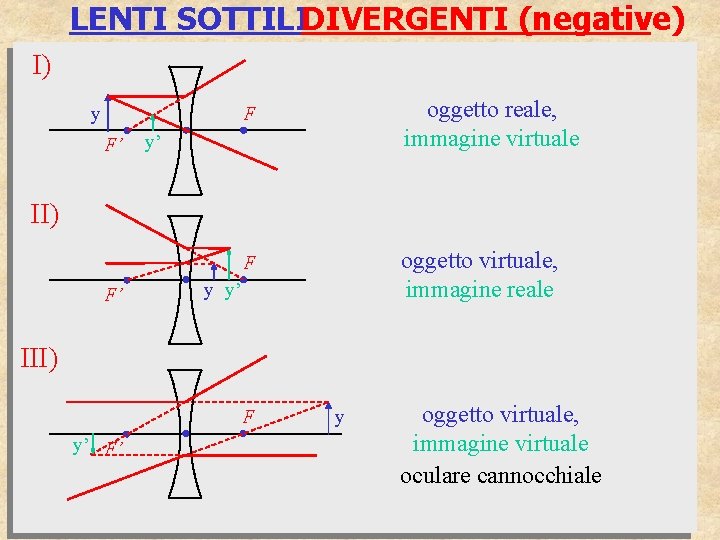

LENTI SOTTILIDIVERGENTI (negative) I) y F’ F oggetto reale, immagine virtuale F oggetto virtuale, immagine reale y’ II) F’ y y’ III) F y’ F’ y oggetto virtuale, immagine virtuale oculare cannocchiale

Sistemi ottici Lo scopo principale di un sistema ottico risiede nel fornire l'immagine corretta di un oggetto che, nel caso più semplice, è una figura piana disposta perpendicolarmente all'asse ottico del sistema. Le condizioni ideali per i sistemi centrati sono tre: 1. la luce entra nel sistema sotto forma di fasci parassiali; 2. i fasci formano angoli piccoli con l'asse principale del sistema; 3. l'indice di rifrazione è costante per tutti i raggi: il mezzo non è dispersivo o la luce è sufficientemente monocromatica, Solitamente si ha a che fare con una luce non monocromatica: si deve tener conto della dipendanza dell'indice di rifrazione dalla lunghezza d'onda (dispersione).

Strumenti ottici Gli strumenti ottici sono sistemi ottici progettati allo scopo di aumentare il potere risolutivo dell'occhio. LENTE D'INGRANDIMENTO Si tratta di una lente convergente, dotata di distanza focale molto piccola, capace di formare un'immagine virtuale, dritta e ingrandita, di un oggetto disposto fra la lente ed il fuoco della lente stessa. CANNOCCHIALE Strumento impiegato prevalentemente in astronomia formato da 2 lenti. Dato che l'oggetto è molto distante l'immagine fornita dalla prima lente (obiettivo) si forma vicino al fuoco, molto piccola e capovolta, mentre la seconda (oculare) fornisce una seconda immagine virtuale ingrandita. MICROSCOPIO è formato essenzialmente da 2 lenti convergenti disposte a distanze opportune. Posto un oggetto a in prossimità del fuoco si forma un'immagine reale, capovolta e ingrandita, della quale si osserva l'immagine virtuale, e ulteriormente ingrandita, mediante un oculare.

Microscopio semplice o lente di ingrandiment y’ ’ y F d’ si confronti con la situazione di visione distinta naturale: y 0 definiamo ingrandimento angolare:

Microscopio composto oculare s y s’ O F 1 ’ F 2 y’=y 0 F 1 y 0 ’ ’ F 2 ’ obiettivo d’ - mob Moc tipic. mob 50 200, Moc 5 10 M 2000

Telescopio a rifrazione telescopio galileiano (cannocchiale) oculare F 1’ F 2 ’ obiettivo MGalileo = 33

Telescopio a rifrazione telescopio astronomico (kepleriano) oculare F 1’ obiettivo F 2

Telescopio a riflessione telescopio newtoniano F 1 specchio piano oculare non c’è aberrazione cromatica obiettivo (specchio concavo) MNewton 40

Aberrazioni cromatiche aberrazione cromatica : f dipende dalla lunghezza d’onda della luce perché da questa dipende n del materiale, se l’immagine è a fuoco per uno dei colori componenti della luce bianca sarà leggermente fuori fuoco per gli altri componenti F F’

Aberrazioni monocromatiche aberrazioni monocromatiche : i raggi paralleli all’asse hanno in realtà un’immagine che varia in funzione delle loro distanza dall’asse Sistemi complessi di lenti vengono progettati in modo che le singole aberrazioni di ciascun elemento tendano a compensarsi.
