FIBRE OTTICHE Quando Anni 70 Cosa sono Sottilissimi

FIBRE OTTICHE

Quando? Anni ‘ 70

Cosa sono? Sottilissimi fili di vetro realizzati in modo da poter condurre al loro interno la luce

Perché? ‑ peso ed ingombro ridotti; ‑ resistenza alle situazioni ambientali difficili; ‑ immunità da disturbi elettromagnetici esterni; ‑ isolamento elettrico fra trasmettitore e ricevitore; ‑ installazione veloce nei condotti già esistenti; ‑ bassi valori di attenuazione ; ‑ costante rapporto di attenuazione e frequenza; ‑ larga banda di frequenza ; ‑ elevato numero di canali di comunicazione su unica fibra; - alta qualità di segnale; - lungo passo di ripetizione; - ecc.

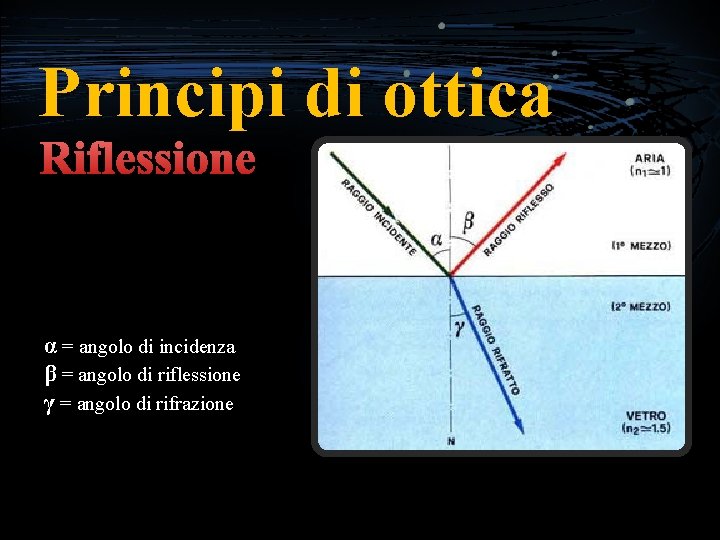

Principi di ottica Riflessione α = angolo di incidenza β = angolo di riflessione γ = angolo di rifrazione

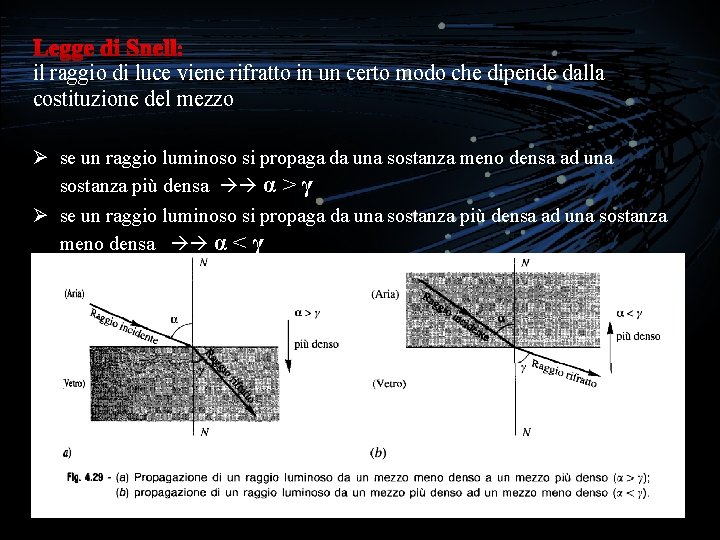

il raggio di luce viene rifratto in un certo modo che dipende dalla costituzione del mezzo Ø se un raggio luminoso si propaga da una sostanza meno densa ad una sostanza più densa α > γ Ø se un raggio luminoso si propaga da una sostanza più densa ad una sostanza meno densa α < γ

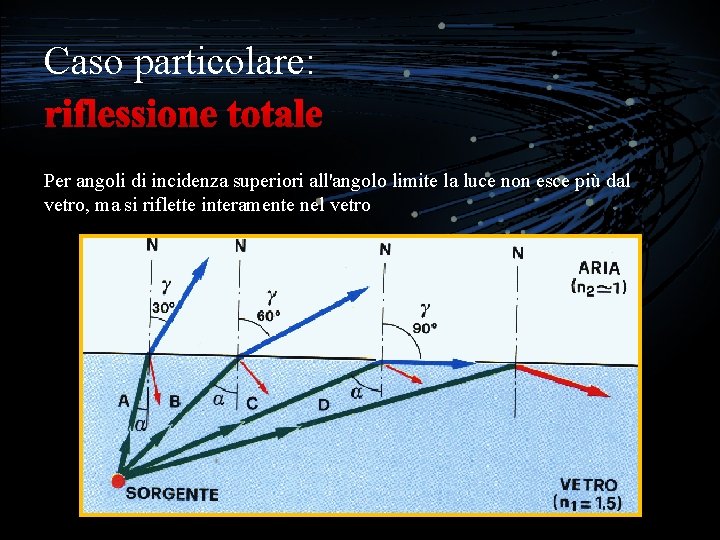

Caso particolare: Per angoli di incidenza superiori all'angolo limite la luce non esce più dal vetro, ma si riflette interamente nel vetro

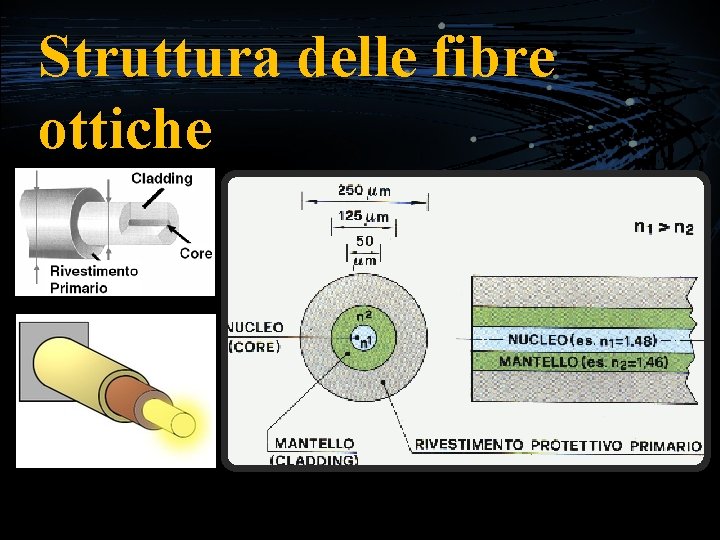

Struttura delle fibre ottiche

Tipologie di fibre ottiche v Fibre con indice a gradino v Fibre con indice di rifrazione graduale

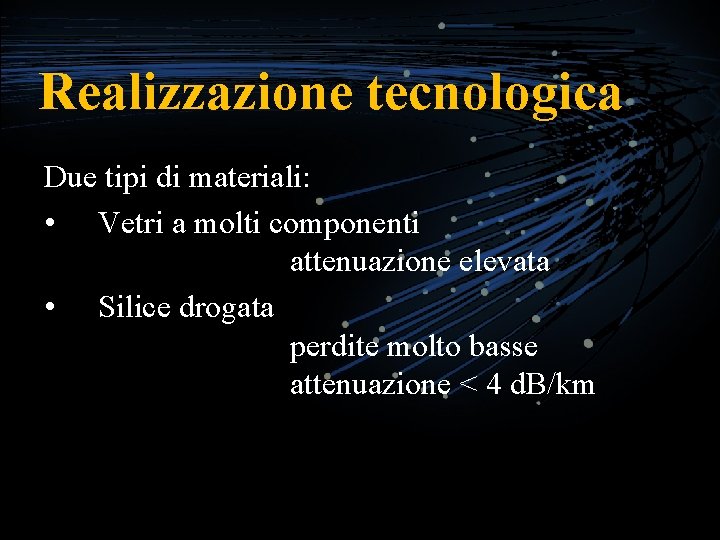

Realizzazione tecnologica Due tipi di materiali: • Vetri a molti componenti attenuazione elevata • Silice drogata perdite molto basse attenuazione < 4 d. B/km

Procedimenti costruttivi • Metodo del doppio crogiolo • Metodo della preforma

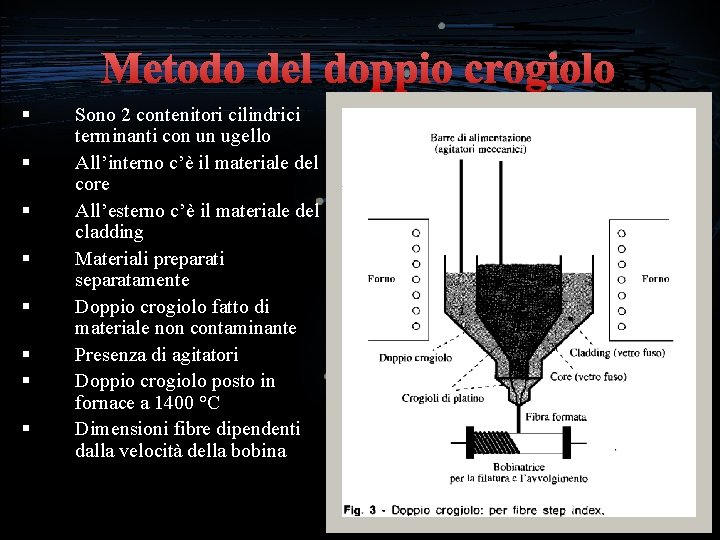

Metodo del doppio crogiolo § § § § Sono 2 contenitori cilindrici terminanti con un ugello All’interno c’è il materiale del core All’esterno c’è il materiale del cladding Materiali preparati separatamente Doppio crogiolo fatto di materiale non contaminante Presenza di agitatori Doppio crogiolo posto in fornace a 1400 °C Dimensioni fibre dipendenti dalla velocità della bobina

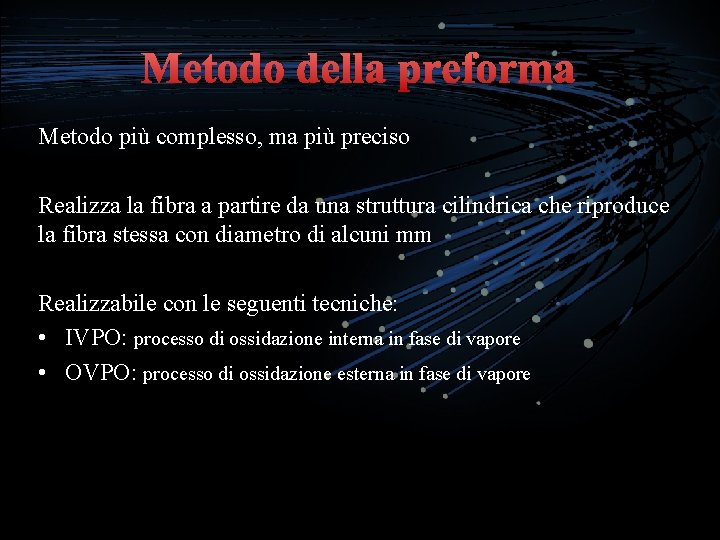

Metodo della preforma Metodo più complesso, ma più preciso Realizza la fibra a partire da una struttura cilindrica che riproduce la fibra stessa con diametro di alcuni mm Realizzabile con le seguenti tecniche: • IVPO: processo di ossidazione interna in fase di vapore • OVPO: processo di ossidazione esterna in fase di vapore

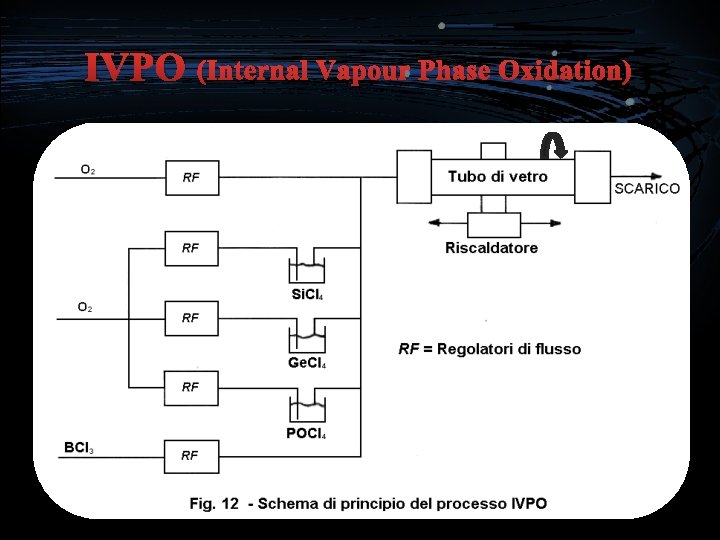

IVPO (Internal Vapour Phase Oxidation)

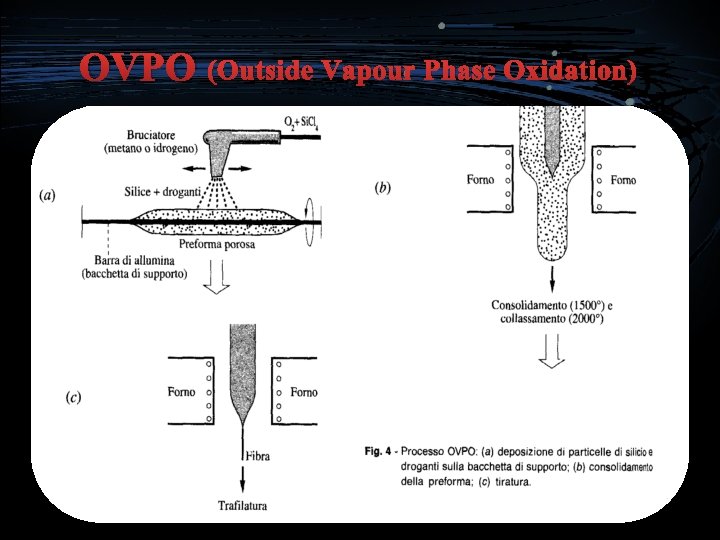

OVPO (Outside Vapour Phase Oxidation)

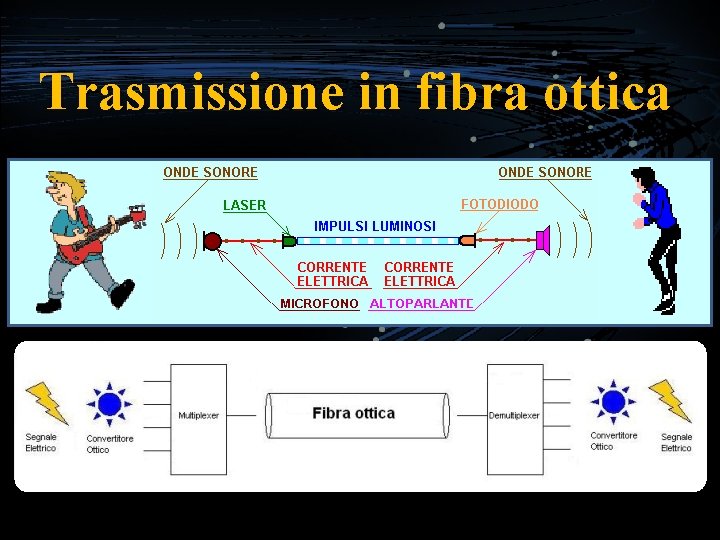

Trasmissione in fibra ottica

Propagazione della luce

Parametri della propagazione - Apertura numerica - Dispersione modale - Dispersione cromatica - Banda passante

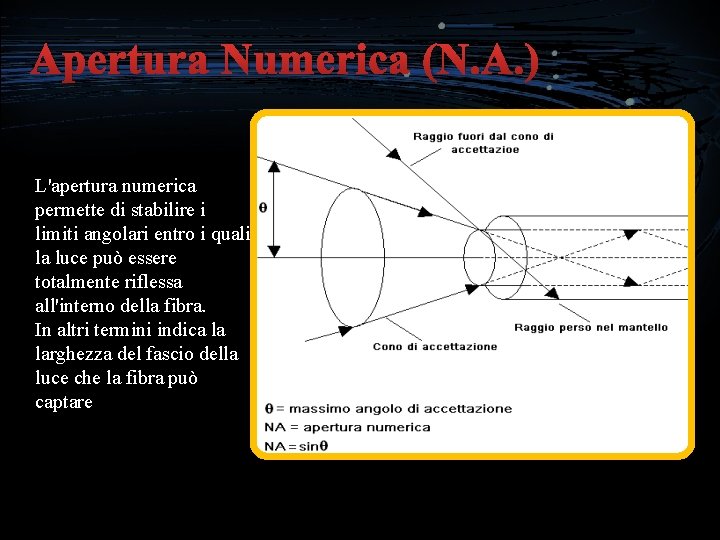

Apertura Numerica (N. A. ) L'apertura numerica permette di stabilire i limiti angolari entro i quali la luce può essere totalmente riflessa all'interno della fibra. In altri termini indica la larghezza del fascio della luce che la fibra può captare

Dispersione modale Degradazione della forma dell’impulso tanto maggiore quanto più lunga è la fibra

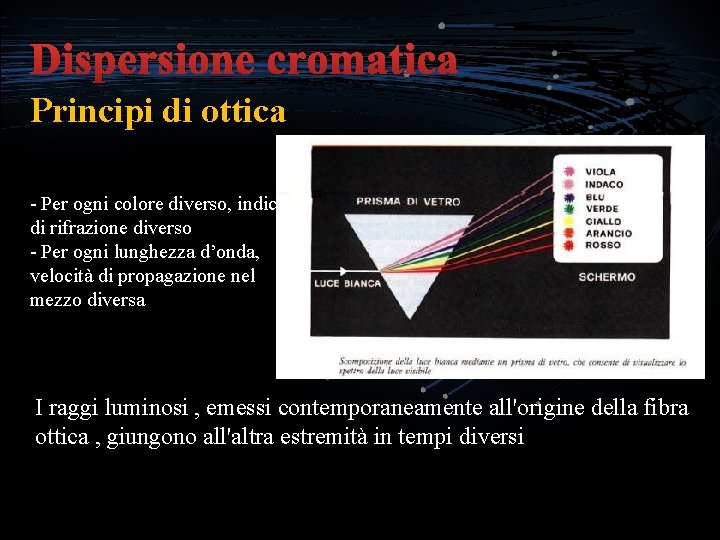

Dispersione cromatica Principi di ottica - Per ogni colore diverso, indice di rifrazione diverso - Per ogni lunghezza d’onda, velocità di propagazione nel mezzo diversa I raggi luminosi , emessi contemporaneamente all'origine della fibra ottica , giungono all'altra estremità in tempi diversi

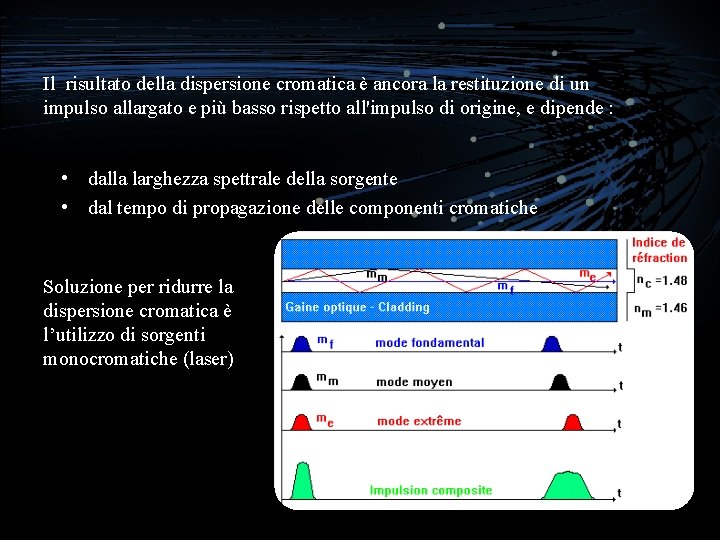

Il risultato della dispersione cromatica è ancora la restituzione di un impulso allargato e più basso rispetto all'impulso di origine, e dipende : • dalla larghezza spettrale della sorgente • dal tempo di propagazione delle componenti cromatiche Soluzione per ridurre la dispersione cromatica è l’utilizzo di sorgenti monocromatiche (laser)

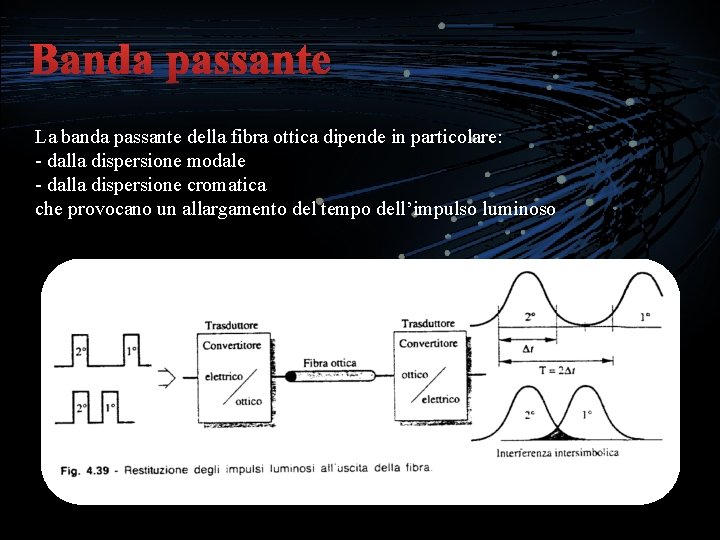

Banda passante La banda passante della fibra ottica dipende in particolare: - dalla dispersione modale - dalla dispersione cromatica che provocano un allargamento del tempo dell’impulso luminoso

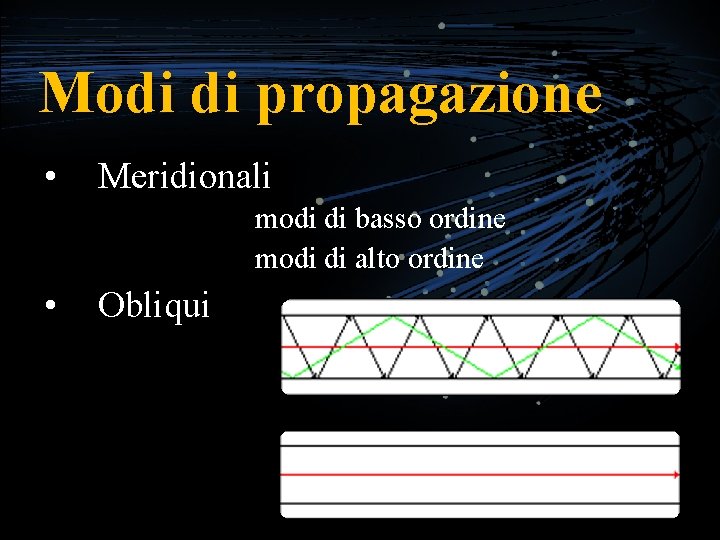

Modi di propagazione • • Meridionali modi di basso ordine modi di alto ordine Obliqui

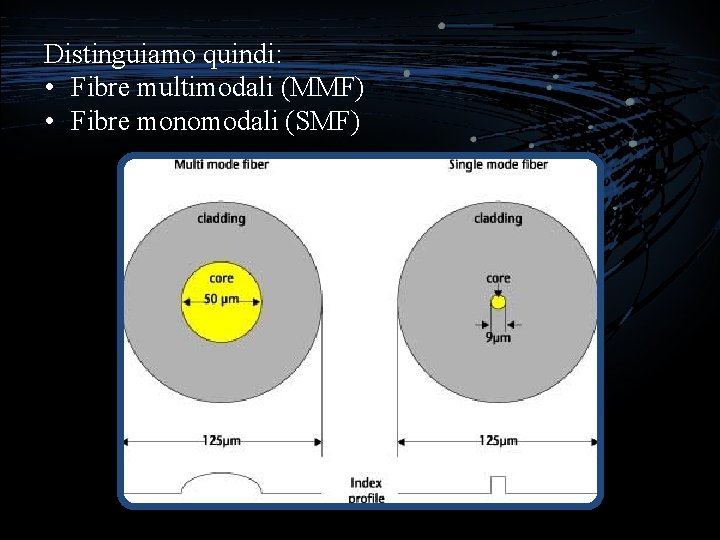

Distinguiamo quindi: • Fibre multimodali (MMF) • Fibre monomodali (SMF)

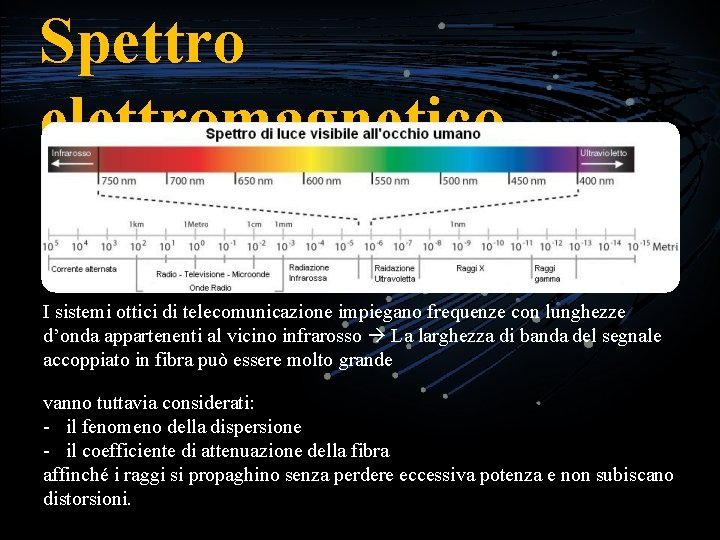

Spettro elettromagnetico I sistemi ottici di telecomunicazione impiegano frequenze con lunghezze d’onda appartenenti al vicino infrarosso La larghezza di banda del segnale accoppiato in fibra può essere molto grande vanno tuttavia considerati: - il fenomeno della dispersione - il coefficiente di attenuazione della fibra affinché i raggi si propaghino senza perdere eccessiva potenza e non subiscano distorsioni.

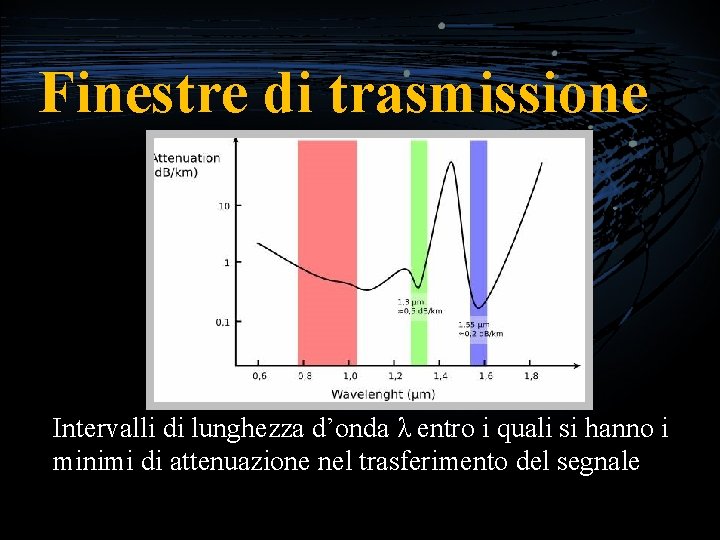

Finestre di trasmissione Intervalli di lunghezza d’onda λ entro i quali si hanno i minimi di attenuazione nel trasferimento del segnale

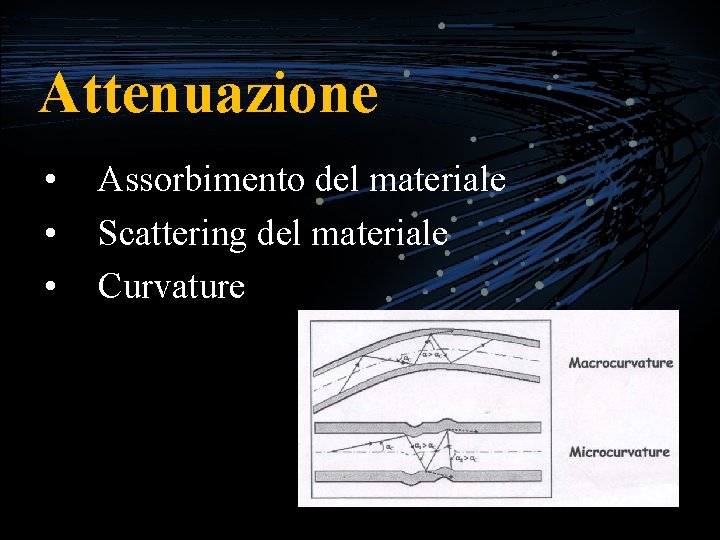

Attenuazione • • • Assorbimento del materiale Scattering del materiale Curvature

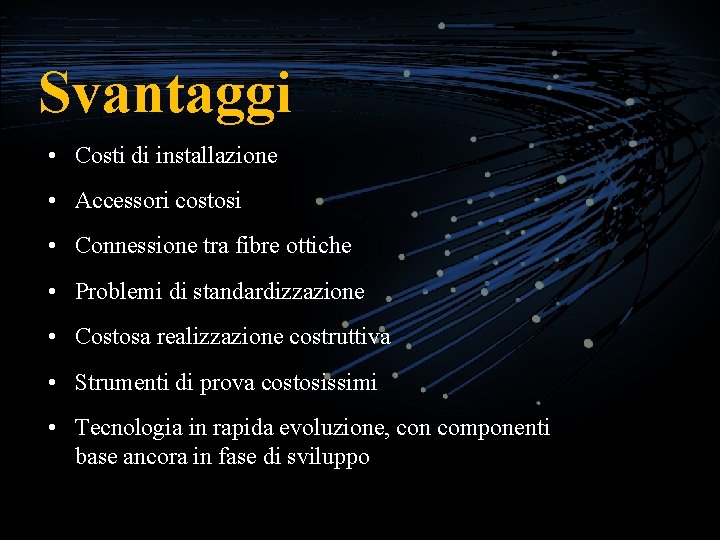

Svantaggi • Costi di installazione • Accessori costosi • Connessione tra fibre ottiche • Problemi di standardizzazione • Costosa realizzazione costruttiva • Strumenti di prova costosissimi • Tecnologia in rapida evoluzione, con componenti base ancora in fase di sviluppo
