![Les rayonnements ionisants Dr A ALIOUA Service de médecine du travail C H U Les rayonnements ionisants Dr A. ALIOUA Service de médecine du travail C. H. U.](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-1.jpg)
Les rayonnements ionisants Dr A. ALIOUA Service de médecine du travail C. H. U. Constantine
![PLAN I II 1 2 3 4 1 2 Généralités sur les rayonnements ionisants PLAN I. II. 1. 2. 3. 4. 1. 2. Généralités sur les rayonnements ionisants](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-2.jpg)
PLAN I. II. 1. 2. 3. 4. 1. 2. Généralités sur les rayonnements ionisants Rappel des notion physiques Les différents types de rayonnements Les sources d’exposition Grandeurs et unités Les effets biologiques des rayonnements Les effets déterministes Les effets stochastiques (aléatoires) III. Démarche de prévention et principes de radioprotection IV. Bibliographie
![Généralités 1 Rappel des notions physique a Un atome est constitué Dun noyau qui Généralités 1. Rappel des notions physique a. Un atome est constitué: D’un noyau qui](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-3.jpg)

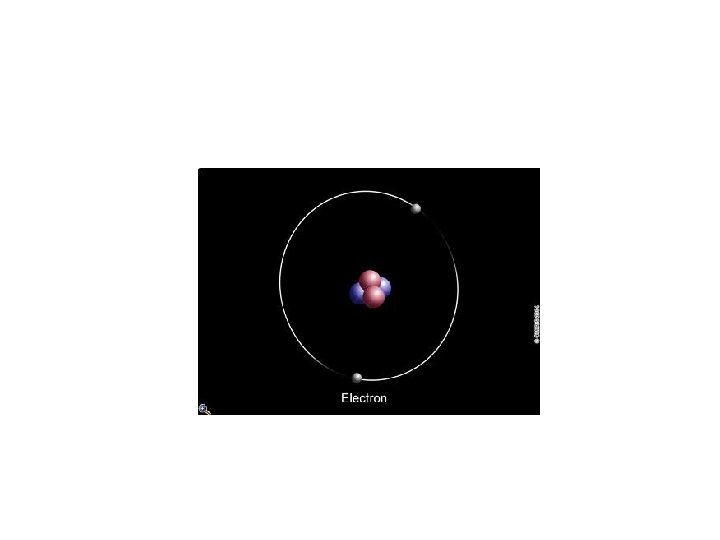

Généralités 1. Rappel des notions physique a. Un atome est constitué: D’un noyau qui lui-même est formé de neutrons et de protons(charge positive). Les protons et les neutrons sont appelés et la masse globale des nucléons est quasiment celle de l’atome • D’un cortège d’électrons (de charge négative) autour du noyau dont la. •
![](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-4.jpg)
![Généralités Nomenclature dun atome sécrit A z X X représente le symbole chimique Généralités • Nomenclature d’un atome s’écrit A z X X: représente le symbole chimique](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-5.jpg)
Généralités • Nomenclature d’un atome s’écrit A z X X: représente le symbole chimique de l’ élément au quel appartient l’atome A: est le nombre de masse = au nombre de protons + le nombre de neutrons Z: le nombre atomique = au nombre de protons donc d’électrons.
![Généralités b Isotopes Des atomes qui appartiennent à un même élément chimique Généralités b. Isotopes • Des atomes qui appartiennent à un même élément chimique. :](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-6.jpg)
Généralités b. Isotopes • Des atomes qui appartiennent à un même élément chimique. : le même numéro atomique Z donc le même nombre de protons. • Un nombre de neutrons différent. Exemple: IODE dont le numéro atomique Z = 53 ( I, I 123, I 124, I 131). c. Isobares • Des atomes qui ont le même nombre de masse • Un numéro atomique différent donc le nombre de protons différent Exemple: Sn (étain) Z=50 , Sb(antimoine)Z=51, Te(tellure)Z=52 et A = 122 pour les trois éléments. .
![Généralités Stabilité et instabilité nucléaire Les noyaux peuvent être classés en deux catégories Généralités • Stabilité et instabilité nucléaire Les noyaux peuvent être classés en deux catégories:](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-7.jpg)
Généralités • Stabilité et instabilité nucléaire Les noyaux peuvent être classés en deux catégories: Ø Les noyaux d’atomes stables Possèdent un nombre de protons et de neutrons tels que leur architecture est parfaitement équilibrée , de durée de vie indéfinie et sauf perturbation extérieur, cette structure ne se modifie pas. Ø Les noyaux des atomes instables l’instabilité se traduit par un excès d’énergie, le noyau va spontanément se transformé en d’autres noyaux afin de devenir plus stable cette transformation s’accompagne de l’émission de rayonnements porteur de l’énergie libérée. Leur duré de vie varient de nanoseconde aux milliards d’années. Ces atomes instables sont dits « radioactifs » ou De tels atomes peuvent existés naturellement (carbone 14, l’uranium 238) ou être crées artificiellement par des accélérateurs de particules(fluor 18, iridium 192).
![Généralités Définitions 2 Définitions a la radioactivité a été découverte en 1896 Généralités : Définitions 2. Définitions a. : (la radioactivité a été découverte en 1896](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-8.jpg)
Généralités : Définitions 2. Définitions a. : (la radioactivité a été découverte en 1896 par Henri Becquerel). on appelle radioactivité le processus par le quel certains noyaux atomique b. : l’énergie du rayonnement est supérieur à l’énergie de liaison des électrons: : si l’énergie n’est pas suffisante pour arracher un électron, peut être cependant suffisamment pour : l’atome est dit « excité » .
![Généralités Définitions d Atome qui porte sur sa couche électronique externe non apparié Généralités: Définitions d. • Atome qui porte sur sa couche électronique externe (non apparié](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-9.jpg)
Généralités: Définitions d. • Atome qui porte sur sa couche électronique externe (non apparié à un électron). • Cette configuration confère à l’entité radicalaire une : ils tendent à capturer un électron pour compléter leur couche électronique. . e. Rayonnements d’énergie suffisante.
![3 Différents types de rayonnements On distingue deux types de rayonnements ionisants Rayonnements 3. Différents types de rayonnements On distingue deux types de rayonnements ionisants - Rayonnements](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-10.jpg)
3. Différents types de rayonnements On distingue deux types de rayonnements ionisants - Rayonnements électromagnétiques comprennent la lumière, les , : ce sont des rayonnements photoniques et ne sont ionisants qu’au dessus de Ils sont de même et se par leur et non par leur énergie Ø Les rayons X proviennent de la couche électronique de l’atome Ø Rayons Gamma proviennent du noyau
![Caractéristiques des rayons X Propagation à la longueur donde 110 § Caractéristiques des rayons X - Propagation à la - longueur d’onde : 1/10](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-11.jpg)
§ Caractéristiques des rayons X - Propagation à la - longueur d’onde : 1/10 000 de la lumière - Sans masse, ni charge - Rayonnements - parcourt , des dizaines de centimètres dans l’eau - Rayonnement corpusculaires Ce sont les rayonnement alpha , Béta et les neutrons ils sont émis lors de transformation nucléaires se produisent dans les noyaux instables.
![](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-12.jpg)
![LES SOURCES DEXPOSITION HUMAINE AUX RAYONNEMENTS IONISANTS LES SOURCES D’EXPOSITION HUMAINE AUX RAYONNEMENTS IONISANTS](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-13.jpg)

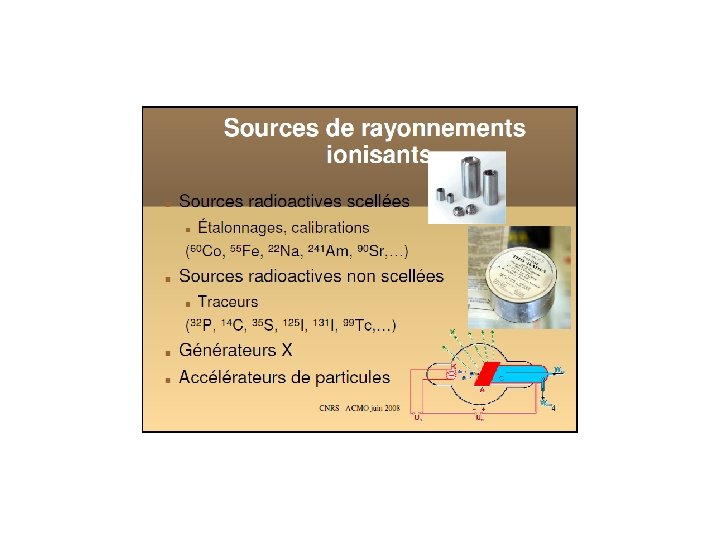

LES SOURCES D’EXPOSITION HUMAINE AUX RAYONNEMENTS IONISANTS
![Exposition naturelle Cest la principale composante de lexposition humaine en moyenne En rapport § Exposition naturelle C’est la principale composante de l’exposition humaine en moyenne. En rapport](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-14.jpg)

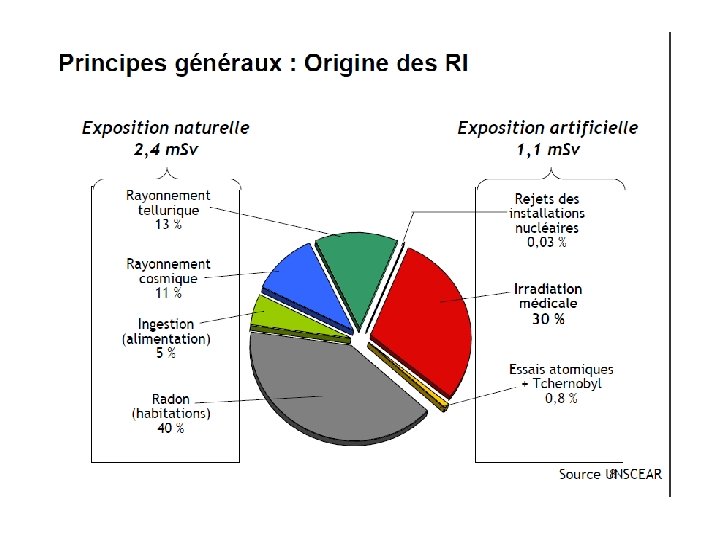

§ Exposition naturelle C’est la principale composante de l’exposition humaine en moyenne. En rapport avec les radionucléides se trouvant dans la croute terrestre ou apportés par ingestion ou inhalation de K 40 , C 14 , Rad 226 … Elle a deux origines: Ø Rayonnements cosmique 0, 3 m. Sv/an Ø Rayonnement telluriques 1, 6 m. Sv /an § Exposition professionnelle Surtout et plus rarement interne Liée à l’utilisation des substances radioactives ou à l’introduction des nombreuses techniques de de ou de.
![](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-15.jpg)
![Secteur médical En radiodiagnostic La source la plus répondue 20 à 30 § Secteur médical En radiodiagnostic La source la plus répondue : (20 à 30](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-16.jpg)
§ Secteur médical En radiodiagnostic La source la plus répondue : (20 à 30 KV): mammographie (50 à 120 KV): (ASP, UIV…) En médecine nucléaire les sources radioactives « non scellées » : , diagnostic , le traitement. IODE 123 , fluor 18 En orthopédie, cardiologie…: la cardiologie…: radiologie interventionnelle En radiothérapie les faisceaux de rayonnements ionisants utilisés sont produits par les accélérateurs d’ électrons (5 à 20 Me. V) : curiethérapie( )
![FONCTIONNEMENT DU GENERATEUR DE RAYONS X FONCTIONNEMENT DU GENERATEUR DE RAYONS X](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-17.jpg)

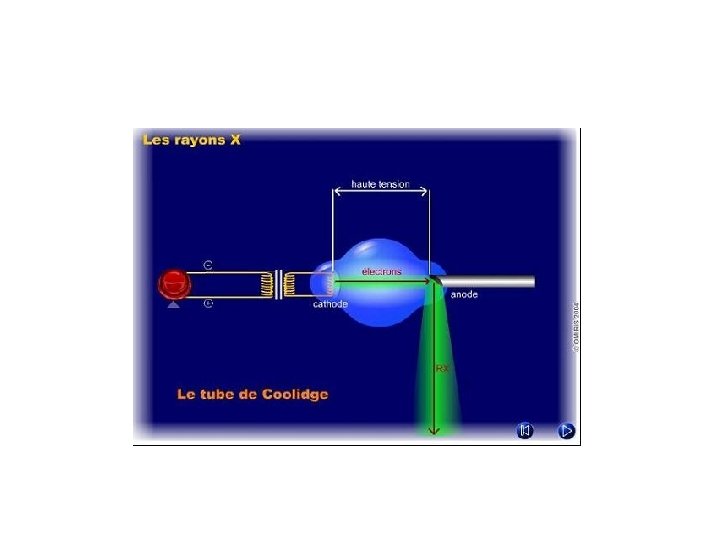

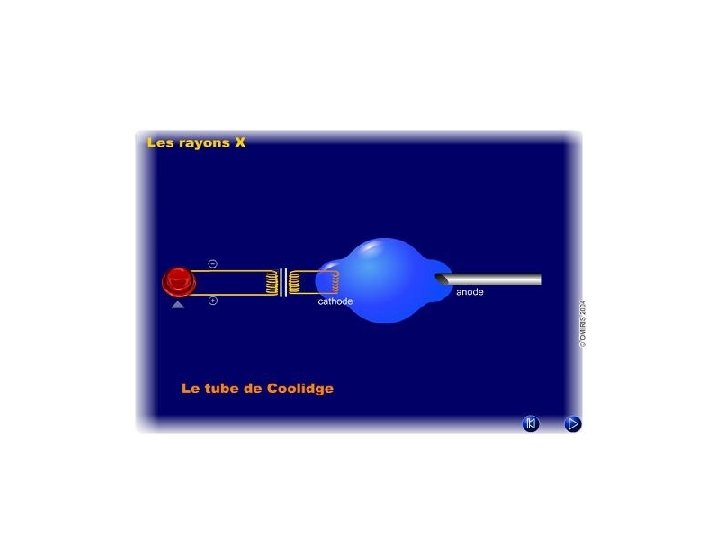

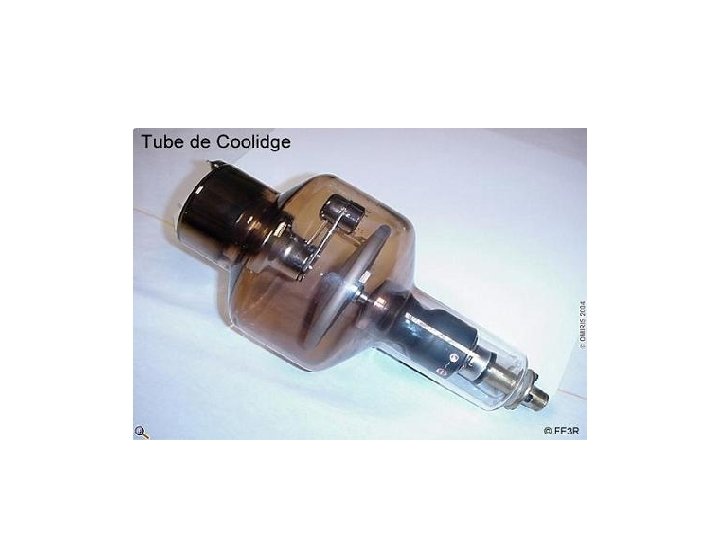

FONCTIONNEMENT DU GENERATEUR DE RAYONS X
![Production des rayons X interaction des électrons avec les structures atomiques NOYAUX OU § Production des rayons X interaction des électrons avec les structures atomiques NOYAUX OU](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-18.jpg)
§ Production des rayons X interaction des électrons avec les structures atomiques NOYAUX OU ELECTRONS IONISATION OU EXCITATION PRODUCTION DES RAYONS X
![Atome stabilisé e X Atome excité Atome stabilisé e- X Atome excité](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-19.jpg)
Atome stabilisé e- X Atome excité
![](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-20.jpg)
![](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-21.jpg)
![](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-22.jpg)
![220 V Transfo haute tension minuteur déclencheur Électrons Transfo basse tension 1 er temps 220 V Transfo haute tension minuteur déclencheur Électrons Transfo basse tension 1 er temps](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-23.jpg)
220 V Transfo haute tension minuteur déclencheur Électrons Transfo basse tension 1 er temps : Chauffage du filament
![ET OU ET / OU](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-24.jpg)
ET / OU
![MODE DEXPOSITION DE LORGANISME MODE D’EXPOSITION DE L’ORGANISME](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-25.jpg)
MODE D’EXPOSITION DE L’ORGANISME
![Exposition externe Due à des situées hors de l organisme irradiation elle peut Exposition externe Due à des situées hors de l’ organisme ( irradiation) elle peut](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-26.jpg)
Exposition externe Due à des situées hors de l’ organisme ( irradiation) elle peut être ou. Exposition interne : contamination Une personne est soumise à un risque de contamination dés que son organisme est susceptible d’entrer en contact direct avec une source radioactive. Externe: substance radioactive à l’extérieur du corps(blessure cutanée). Interne: substance radioactive à l’intérieur du corps. La contamination externe (air)peu engendrer une irradiation interne. Une contamination interne diminue suivant 02 voies : Décroissance de la source(1/2 vie physique) L’élimination naturelle (1/2 vie d’ élimination biologique).
![Modes dexposition de lorganisme Externe globale Interne Blessure Interne externe Externe partielle jcg Modes d’exposition de l’organisme Externe globale Interne Blessure Interne + externe Externe partielle jcg](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-27.jpg)
Modes d’exposition de l’organisme Externe globale Interne Blessure Interne + externe Externe partielle jcg
![GRANDEURS ET UNITES GRANDEURS ET UNITES](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-28.jpg)
GRANDEURS ET UNITES
![Il existe trois unités pour mesurer et des rayonnements Becquerel nombre de désintégration Il existe trois unités pour mesurer et des rayonnements. § Becquerel: nombre de désintégration](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-29.jpg)
Il existe trois unités pour mesurer et des rayonnements. § Becquerel: nombre de désintégration par seconde, noté ( Bq): cette unité est utilisé pour. § Gray: c’est l’ énergie du rayonnement reçue, notée(Gy) c’est l’unité de. § Sievert: c’est l’effet de l’irradiation reçue , notée (SV) c’est l’unité de.
![Dose absorbée D Des rayonnements ionisants qui cèdent une énergie de 1 joule § Dose absorbée (D) Des rayonnements ionisants qui cèdent une énergie de 1 joule](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-30.jpg)
§ Dose absorbée (D) Des rayonnements ionisants qui cèdent une énergie de 1 joule dans 1 Kg de matière délivrent une dose de 1 Gray unité Gray (Gy) § Débit de dose absorbée C’est l’énergie cédée à la matière unité Gray par heure (Gy /h)
![Dose équivalenteH est calculée en radiologique Wr qui est fonction du rayonnement § Dose équivalente(H) , est calculée en radiologique Wr qui est fonction du rayonnement](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-31.jpg)
§ Dose équivalente(H) , est calculée en radiologique Wr qui est fonction du rayonnement absorbé H = D x Wr Unité Sievert (SV) Wr= 1 Wr= 20 Alpha Wr= 5 à 20 Neutrons Wr= 5 protons
![Dose efficace E Pour refléter lensemble des effets stochastiques sur tous les organes § Dose efficace (E) Pour refléter l’ensemble des effets stochastiques sur tous les organes](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-32.jpg)
§ Dose efficace (E) Pour refléter l’ensemble des effets stochastiques sur tous les organes et tissus, la dose équivalente reçue par Wt et les résultats sont Unité Sievert (SV) Wt= 0, 05 (thyroïde) Wt= 0, 20 ( gonades) Wt= 0, 05 (seins) Wt= 0, 12 (poumons) W= 0, 01 (peau)
![un enfant jette à un de ses camarades une poignée de et de mélangés un enfant jette à un de ses camarades une poignée de et de mélangés.](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-33.jpg)

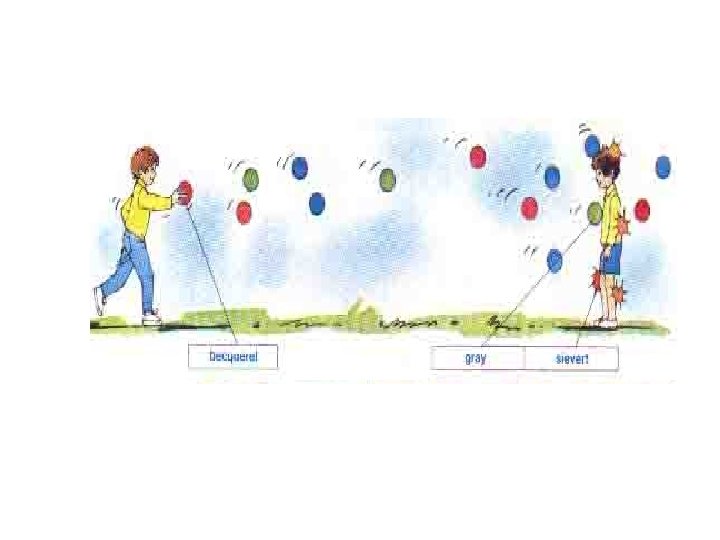

un enfant jette à un de ses camarades une poignée de et de mélangés. Ø le nombre de graviers et de sables envoyés se compare aux Ø Le sable et les graviers qui le camarade avec une énergie correspondent au : c’est ce quel ’on peut mesurer Ø laissées sur le camarade par les projectiles s’évaluent en et les ne seront pas les mêmes suivant que l’ on reçoit du sable ou du gravier et
![](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-34.jpg)
![Lactivité Caractéristique de l élément ou le rayonnement radioactif Cest le nombre de § L’activité Caractéristique de l’ élément ou le rayonnement radioactif C’est le nombre de](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-35.jpg)
§ L’activité Caractéristique de l’ élément ou le rayonnement radioactif C’est le nombre de désintégration par seconde. Exprimée en Becquerel (Bq). § La période radioactive C’est le paramètre de radioprotection de Lié à la période effective .
![En résumé pour limportance de exposition au rayonnement ionisants et expositions entre elles dune En résumé pour l’importance de exposition au rayonnement ionisants et expositions entre elles d’une](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-36.jpg)
En résumé pour l’importance de exposition au rayonnement ionisants et expositions entre elles d’une les TENIR COMPTE Ø Des effets dans la matière: Dose absorbée (Gy) Ø De la nature des rayonnements: Equivalent de dose (Sv) pour une même dose absorbée , effet biologique des rayons alpha est 20 fois plus importante que celui des rayon Gamma Ø Du temps d’irradiation: Débit de dose ( Gy/h) Ø De la radiosensibilité du tissu/organe touché: Dose efficace (Sv)
![EFFETS BIOLOGIQUES DES RAYONNEMENT IONISANTS EFFETS BIOLOGIQUES DES RAYONNEMENT IONISANTS](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-37.jpg)
EFFETS BIOLOGIQUES DES RAYONNEMENT IONISANTS
![Les rayonnements ionisants naturelle ou artificielle nucléaire ou radiologique ont suffisamment dénergie § Les rayonnements ionisants , naturelle ou artificielle, nucléaire ou radiologique, ont suffisamment d’énergie](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-38.jpg)
§ Les rayonnements ionisants , naturelle ou artificielle, nucléaire ou radiologique, ont suffisamment d’énergie pour aux atomes de la matière qu’ils rencontrent. lorsqu’ils agissent sur les constituants des cellules vivantes. peuvent les structures moléculaires: les cellules et dés lors produire deux catégories d’effets: déterministes et aléatoires (stochastiques)
![Les effets des rayonnements sur lorganisme cest un transfert dénergie à la matière § Les effets des rayonnements sur l’organisme c’est un transfert d’énergie à la matière](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-39.jpg)

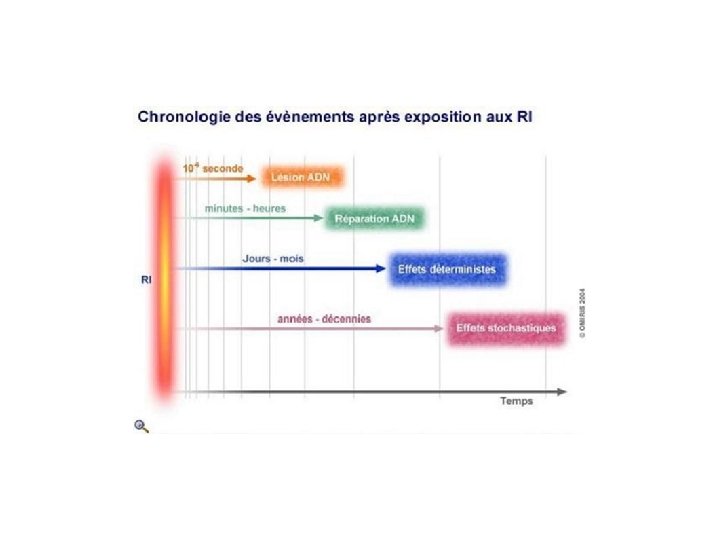

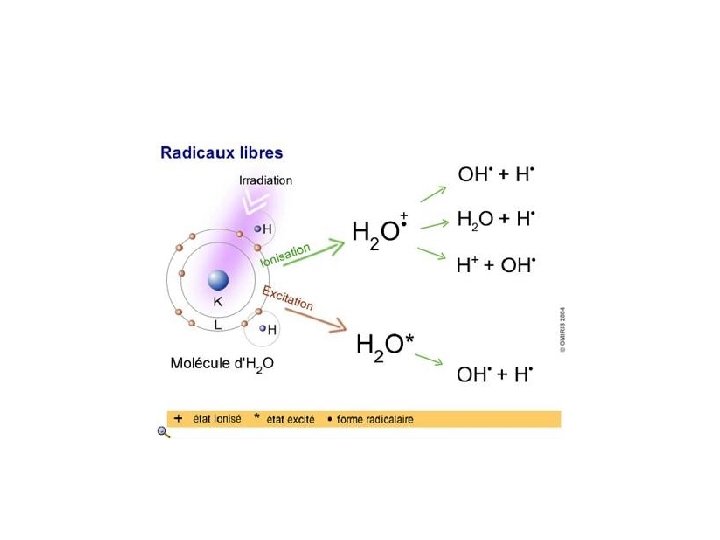

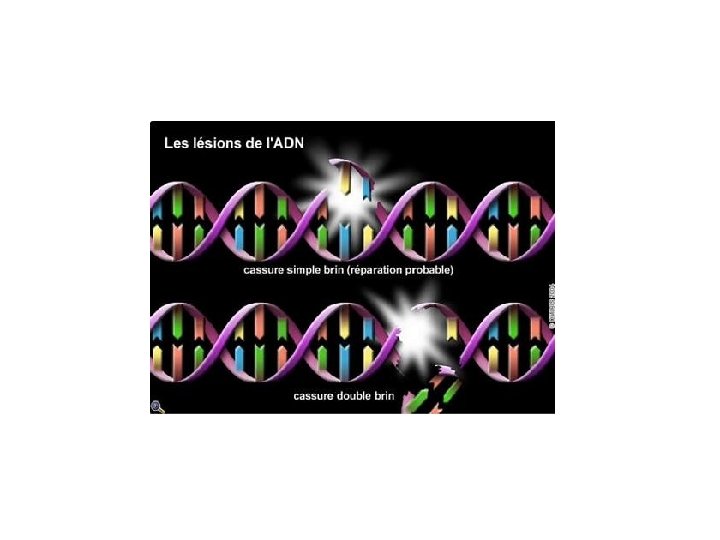

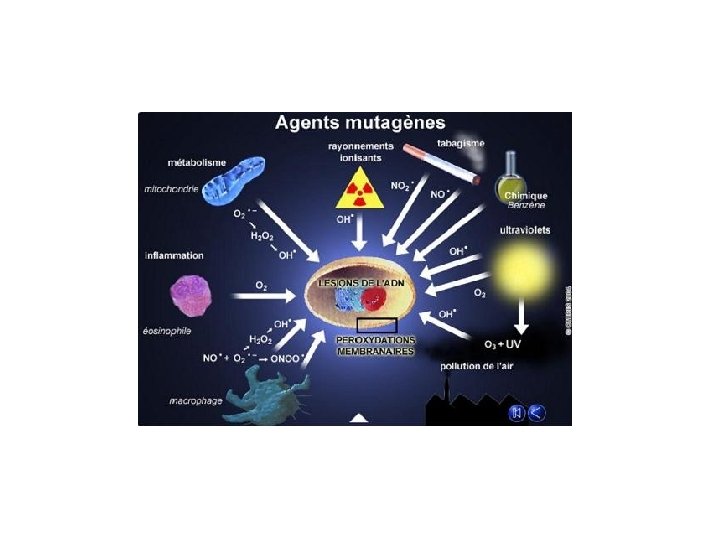

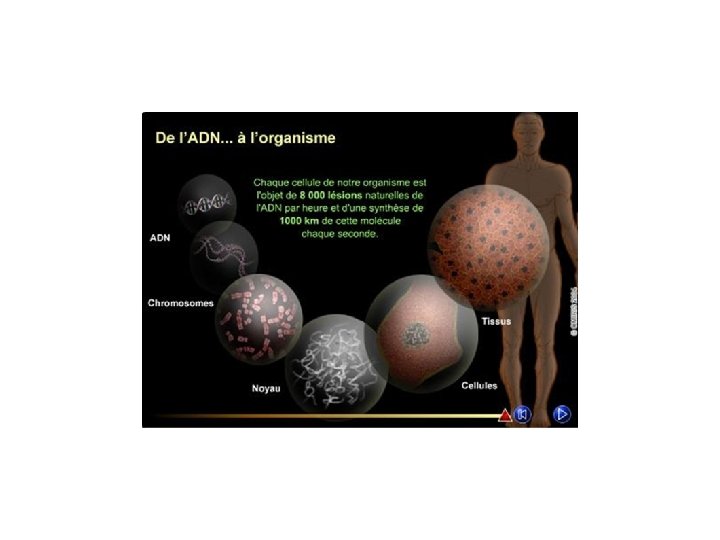

§ Les effets des rayonnements sur l’organisme c’est un transfert d’énergie à la matière q les effets moléculaires Dans une cellule vivante toutes les molécules peuvent être touchées mais deux d’entres elles sont les plus importantes: Ø l’eau par son abondance sous l’influence des rayonnement ionisants il se produit une de l’eau qui se décompose en deux radicaux libres très réactifs chimiquement , provoquant des lésions sur les molécules voisines. Ø L ’ADN soit une action des rayonnements ionisants sur la molécule d’ADN soit une action par radiolyse de l’eau (radicaux libres). de l’altération de l’ADN sont de deux types : .
![](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-40.jpg)
![](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-41.jpg)
![](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-42.jpg)
![](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-43.jpg)
![q Mort cellulaire Ø Survient à des centaines de Gray Ø Si la dose q Mort cellulaire Ø Survient à des (centaines de Gray) Ø Si la dose](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-44.jpg)

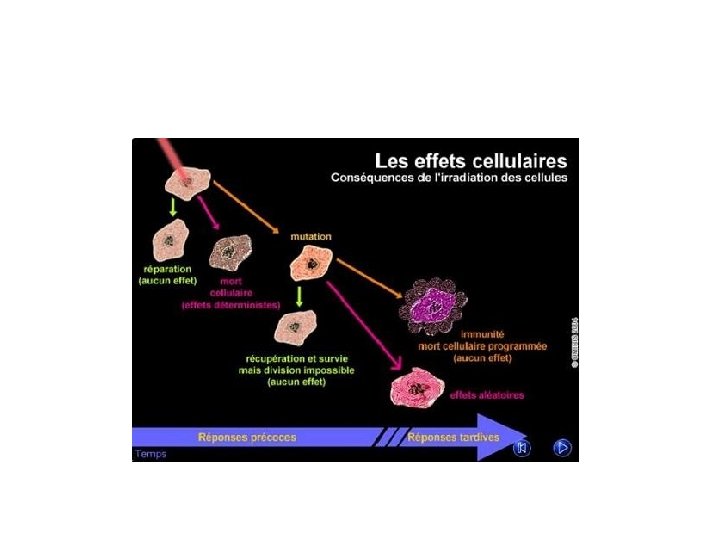

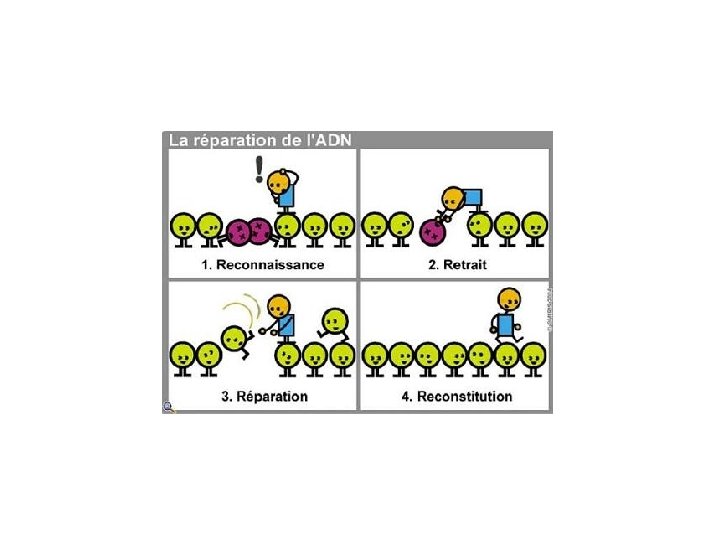

q Mort cellulaire Ø Survient à des (centaines de Gray) Ø Si la dose est plus faible la mort est différée: les cellules ont Effets dits « déterministes » q Mutations Ø Les cellules peuvent mais les anomalies induites : ü Cancers si elles touchent le ü Anomalies héréditaires si elles touchent les Effets dits « aléatoires »
![](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-45.jpg)
![q Effets tissulaires Ø conséquences Ø les effets sexpriment de façon différente Ø les q Effets tissulaires Ø conséquences Ø les effets s’expriment de façon différente Ø les](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-46.jpg)
q Effets tissulaires Ø conséquences Ø les effets s’expriment de façon différente Ø les tissus les plus radiosensibles sont constitués de cellules peu différenciée: ( tissu ) Ø les tissus moins radiosensibles sont constitués de cellules très différencier: (tissus ).
![q Effets déterministes Ø Ø Ø Ø relation lexistence dun gravité la prévention consiste q Effets déterministes Ø Ø Ø Ø relation l’existence d’un gravité la prévention consiste](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-47.jpg)
q Effets déterministes Ø Ø Ø Ø relation l’existence d’un gravité la prévention consiste Exemple: tremper les mains dans de l’eau chaude ( T° seuil)
![q Effets déterministes Pour une dose aucune symptomatologie réaction générale légère asthénie nausées q Effets déterministes - Pour une dose aucune symptomatologie réaction générale légère: asthénie, nausées](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-48.jpg)

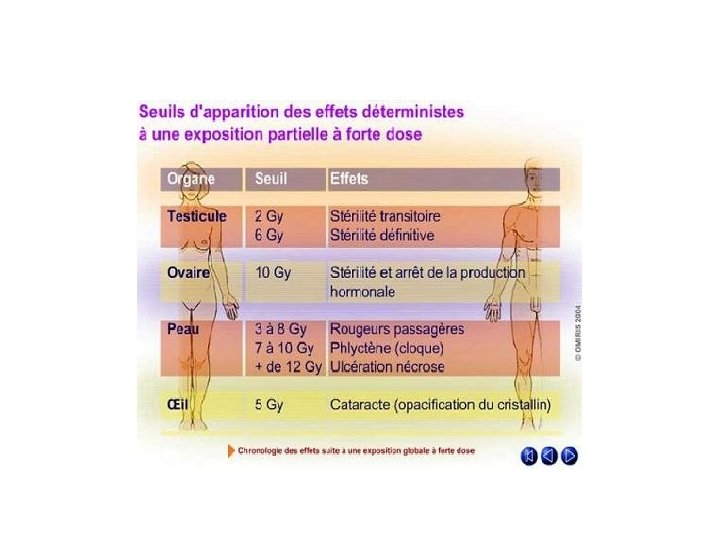

q Effets déterministes - Pour une dose aucune symptomatologie réaction générale légère: asthénie, nausées vomissements 3 à 6 heures, sédation après 24 heures atteinte hématopoïétique modérée : leucopénie, thrombopénie, anémie 3 semaines après l’ exposition atteinte hématopoïétique graves : hémorragies aplasie atteinte gastro-intestinale : diarrhées, vomissement hémorragiques atteinte pulmonaire : IRA atteinte cérébrale: coma, mort en 14 à 38 heures.
![](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-49.jpg)
![q Effets des irradiations in utero on distingue 3 phases Ø q Effets des irradiations « in utero » on distingue 3 phases : Ø](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-50.jpg)
q Effets des irradiations « in utero » on distingue 3 phases : Ø ü mort intra utérine ü Développement normal Ø l’ organogénèse du ü mort intra -utérine ü malformations : développement Ø ü développement anomal ü Retard mental du ü Défaut de croissance ü cancers
![q Effets aléatoires Ø Ø Ø Ø relation pas de seuil dapparition la gravité q Effets aléatoires Ø Ø Ø Ø relation pas de seuil d’apparition la gravité](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-51.jpg)

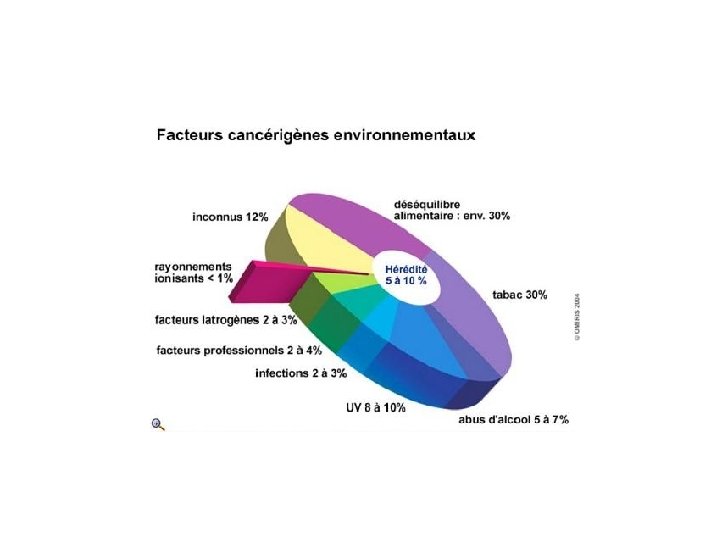

q Effets aléatoires Ø Ø Ø Ø relation pas de seuil d’apparition la gravité est Prévention Exemple : la probabilité d’un accident en roulant en voiture
![](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-52.jpg)
![](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-53.jpg)
![](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-54.jpg)
![Démarche de prévention et La démarche de prévention des travailleurs exposés aux rayonnement Démarche de prévention et … La démarche de prévention des travailleurs exposés aux rayonnement](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-55.jpg)
Démarche de prévention et … La démarche de prévention des travailleurs exposés aux rayonnement ionisants : - Est régit par qui regroupe un certain nombres de décrets toute organisme utilisant les rayonnements ionisants(médical ou industriel) à prendre un ensemble de mesures préventives pour contre le risque des rayonnements ionisants. - Le suivi médical des travailleurs nécessite la du médecin du travail et de la personne compétente en radioprotection ( ).
![Bibliographie Médecine du travail Radioprotection i Tem 74 Guide sur les rayons Bibliographie - Médecine du travail –Radioprotection i. Tem 74 - Guide sur les rayons](https://slidetodoc.com/presentation_image_h2/616026f79eeeb6625f9611af074e33d9/image-56.jpg)
Bibliographie - Médecine du travail –Radioprotection i. Tem 74 - Guide sur les rayons X et radioprotection - INRS exposition médicale aux rayonnements ionisants - Principes de radioprotection - Cours. Effets biologiques des rayonnements ionisants INRS - Bases de la radioprotection
Les parts de les flors
Les lettres en français
Le volcan le plus dangereux du monde
La fiche de lecture la ficelle
Les constellations les plus connues
Je moi tu toi
Part de la planta en la fulla s'uneix a la tija
Variables et invariables
Les mot variables
Trouvez les réponses. écrivez-les en chiffres (numbers).
Grand corps malade histoire d'amour
Allez vous en sur les places et sur les parvis
Les actionneurs et les préactionneurs
Les trois obstacles et les quatre démons
La lutte supreme nous appelle tous
Podc management
Qu'est-ce que tu aimes manger?
Les mots qu'on ne dit pas sont les fleurs du silence
Organizateur textuel
Cestbeaulavie
Texte expressif exemple
Fonctions techniques et solutions techniques
Les voitures les plus rapides du monde
Itil service lifecycle model
Itil service management lifecycle
Csi 7 step improvement process
Lasting service is the service to uplift all
Soa architecture
Class of service vs quality of service
New service concept design
Service owner vs service manager
Service desk improvement initiatives
Self service adp
Branches infinies
Les lignes imaginaires
Villa les embruns
Les femme sont sur la terre
Les femmes sont sur la terre... victor hugo (1802-1885) ...
Conclusion victor hugo
Conjugez les verbes
Margot phaneuf
Les makaras
Tipus de forces
Les groupement fonctionnels
Les beaux villages de france
Me, te, se
Les dorsales lentes
De quelle couleur sont tes yeux
Teorema de les forces vives
Les phobies
Cartable a roulettes
Les sources du droit de transport
Macrocible d'entrée
Top bar hive plans pdf
Les 4 étapes de l'écoute active
Les types de communication interpersonnelle
Les sudetes
