CONVERTIR L’ENERGIE ACTIONNEURS Vérins PREACTIONNEURS CAPTEURS Interrupteur de position Détecteur capacitif Détecteur inductif ACQUERIR LES DONNEES DIALOGUE Homme/Machine Distributeur pneumatique Relais UNITE DE TRAITEMENT Automate programmable API ORGANE DE DIALOGUE Pupitre, BP Voyants COMMANDER LA PUISSANCE TRAITER LES DONNEES

Energie pneumatique CONVERTIR L'ENERGIE Energie mécanique Le vérin pneumatique est un actionneur qui permet de transformer une énergie pneumatique en une énergie mécanique.

Transfert Serrage Arrêt Elévation Indexage Bridage Assemblage Marquage Pivotement Formage Transfert - Guide Ejection Rotation

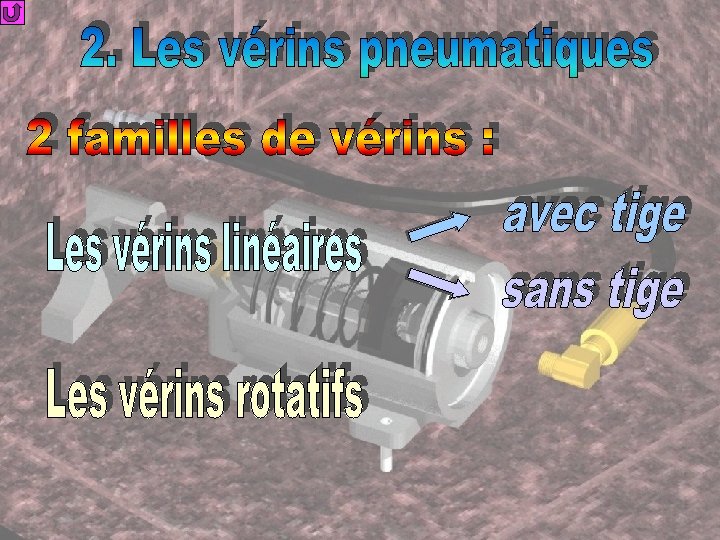

Le vérin pneumatique linéaire peut être moteur dans un seul sens (vérin simple effet) ou dans les deux sens (vérin double effet).

Face avant du vérin Tige du vérin Ressort de rappel Corps du vérin Piston Face arrière du vérin

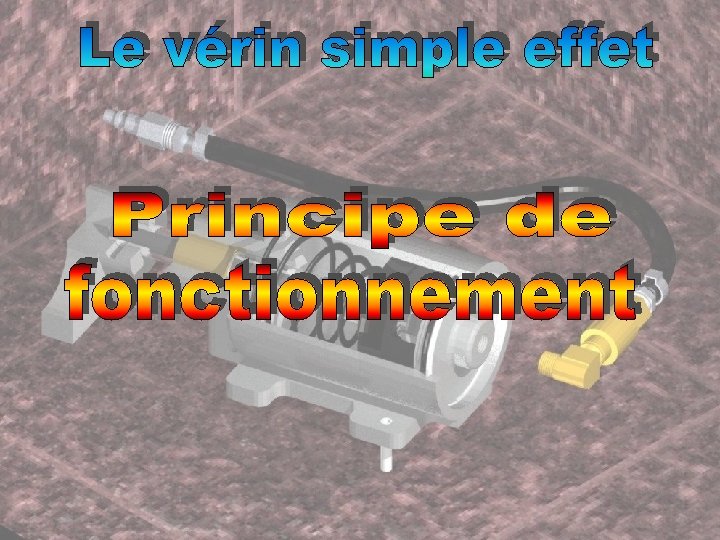

Relié à l'échappement Vérin à l ’état de repos

Arrivée d ’air sous pression Vérin à l ’état de trava Vérin à l ’état de trav il

Arrivée d ’air sous pression La tige du vérin sort Vérin à l ’état de travail

Arrivée d ’air sous pression La tige du vérin sort Vérin à l ’état de travail

Arrivée d ’air sous pression La tige du vérin sort Vérin à l ’état de travail

Le vérin simple effet sera utilisé dans des applications où le retour de la tige se fait à vide : transfert de pièce, éjection… Il est cependant très peu utilisé dans les Systèmes Automatisés. On lui préfère le vérin double effet.

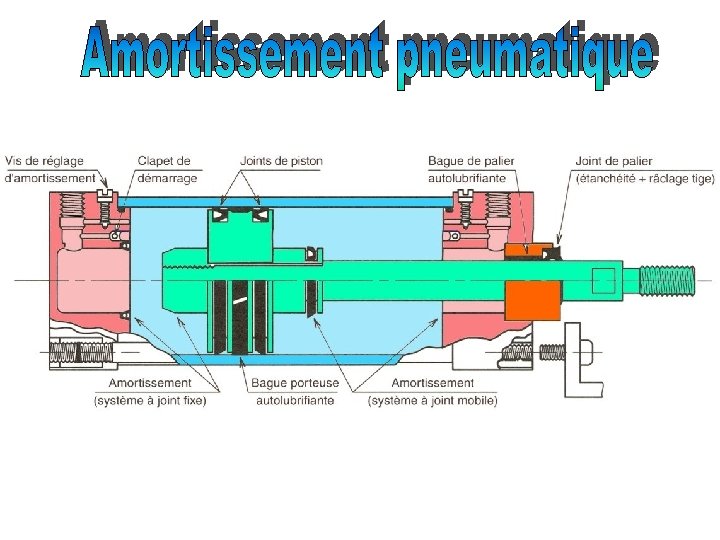

Corps du vérin Face avant du vérin Nez du vérin+joint d ’étanchéité Tige du vérin Piston Face arrière du vérin

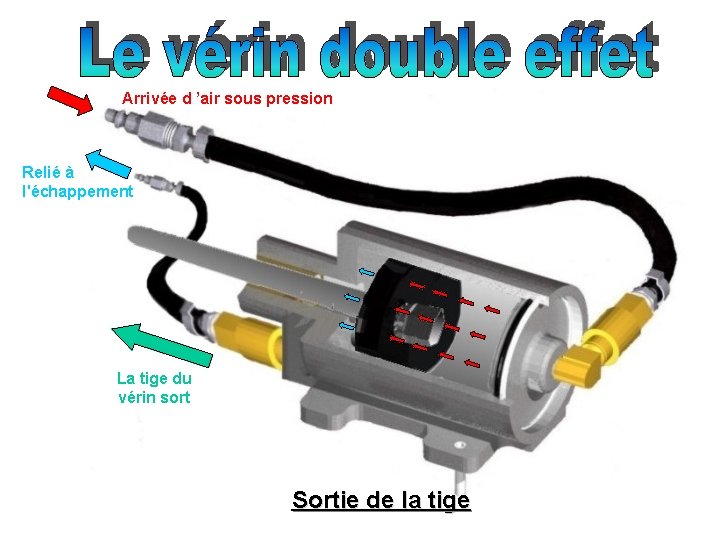

Arrivée d ’air sous pression Relié à l'échappement La tige du vérin sort Sortie de la tige

Arrivée d ’air sous pression Relié à l'échappement La tige du vérin sort Sortie de la tige

Arrivée d ’air sous pression Relié à l'échappement La tige du vérin sort Sortie de la tige

Arrivée d ’air sous pression Relié à l'échappement La tige du vérin sort Sortie de la tige

STI Génie Electrotechnique Lycée J. Perrin SALVADOR Jérôme Auto 07/03/2000

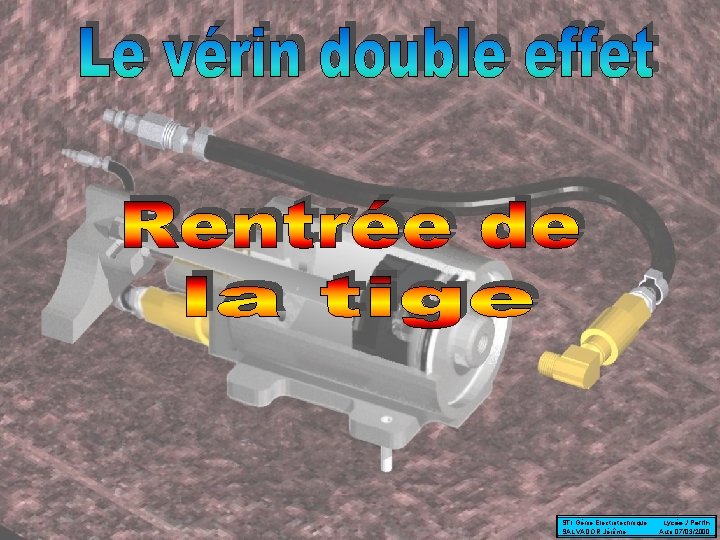

Relié à l'échappement Arrivée d ’air sous pression La tige du vérin rentre Rentrée de la tige

Relié à l'échappement Arrivée d ’air sous pression La tige du vérin rentre Rentrée de la tige

Relié à l'échappement Arrivée d ’air sous pression La tige du vérin rentre Rentrée de la tige

Relié à l'échappement Arrivée d ’air sous pression La tige du vérin rentre Rentrée de la tige

Le vérin double effet sera utilisé dans des applications où la sortie et la rentrée de la tige se font en charge : ouverture de portail, déplacement du chariot (conditionneuse)…


Il faut déterminer la force que le vérin doit développer au cours du mouvement. Cela va nous permettre de définir le diamètre du vérin, en fonction de la pression de service

Il faut ensuite déterminer la longueur du mouvement à effectuer. On en déduit la course du vérin.

Enfin, il faut tout d'abord déterminer le ou les sens où le vérin travaille en charge : 1 sens Vérin simple effet 2 sens Vérin double effet

Comme un contacteur permet de commander un moteur électrique, le distributeur est lui aussi un pré actionneur, qui permet de commander les vérins pneumatiques.

Un corps muni de 3 orifices pour le circuit de puissance (1 vers le vérin, 1 vers l ’échappement, 1 vers la source de pression). 2 orifices pour la commande. Un tiroir ou un coulisseau se déplaçant dans le corps, qui permet d’ouvrir ou fermer les orifices, permettant l’orientation du fluide.

Etat de travail Etat de repos

Représente l'échappement On veut atteindre le position Repos Représente la source de pression

Position Repos

On veut atteindre le position Travail

Position Travail

Position Travail

Un corps muni de 4 orifices pour le circuit de puissance (2 vers le vérin, 1 vers l ’échappement, 1 vers la source de pression). 2 orifices pour la commande. Un tiroir ou un coulisseau se déplaçant dans le corps, qui permet d’ouvrir ou fermer les orifices, permettant l’orientation du fluide.

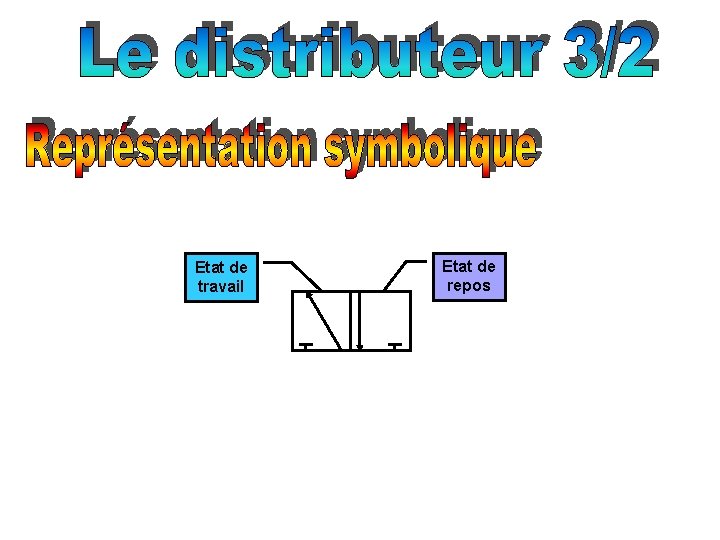

Etat de travail Etat de repos

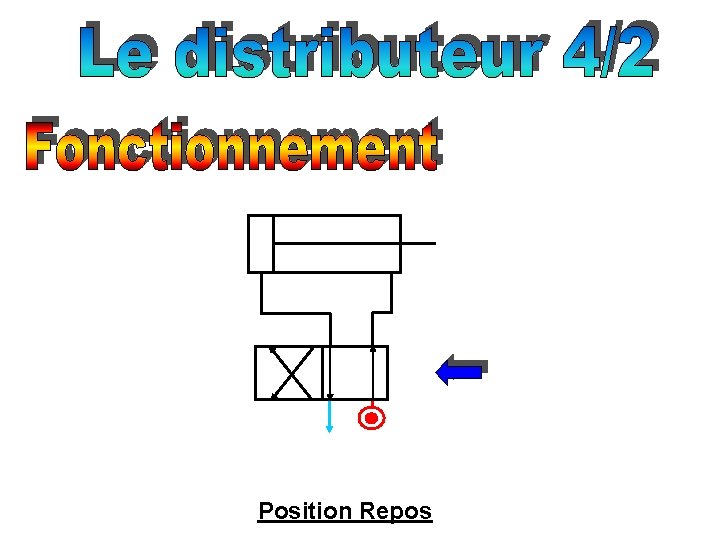

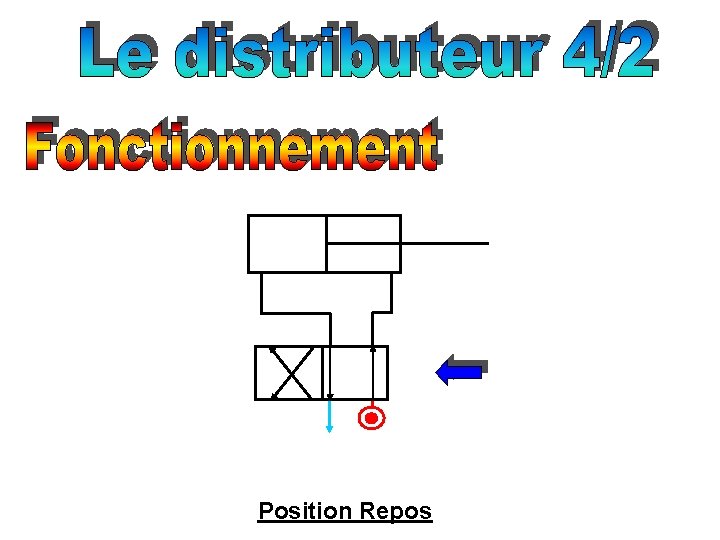

On veut atteindre la position Repos

Position Repos

Position Repos

On veut atteindre la position Travail

Position Travail

Position Travail

Un corps muni de 5 orifices pour le circuit de puissance (2 vers le vérin, 2 vers l ’échappement, 1 vers la source de pression). 2 orifices pour la commande. Un tiroir ou un coulisseau se déplaçant dans le corps, qui permet d’ouvrir ou fermer les orifices, permettant l’orientation du fluide.

Etat de travail Etat de repos

On veut atteindre la position Repos

Position Repos

Position Repos

On veut atteindre la position Travail

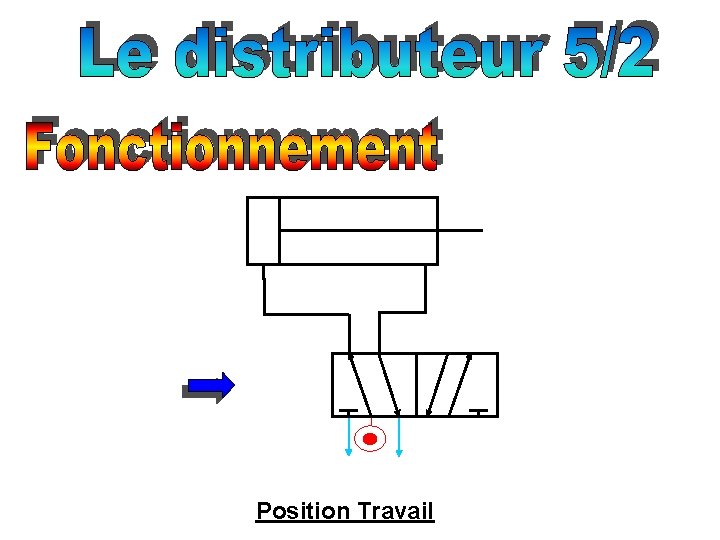

Position Travail

Position Travail

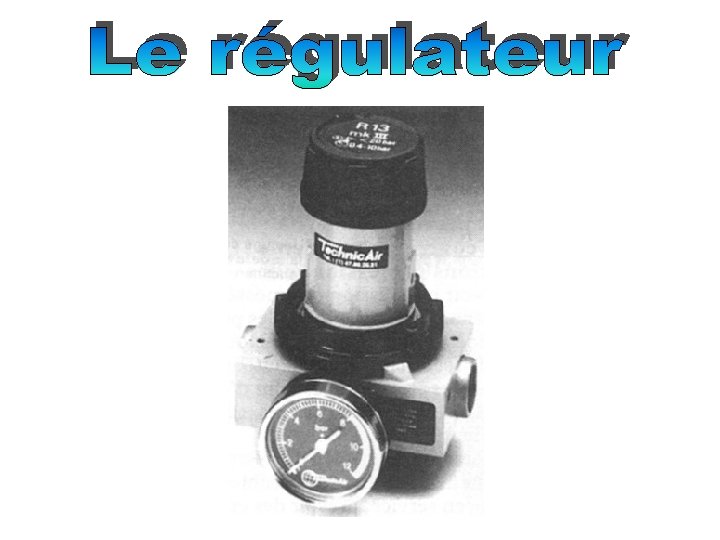

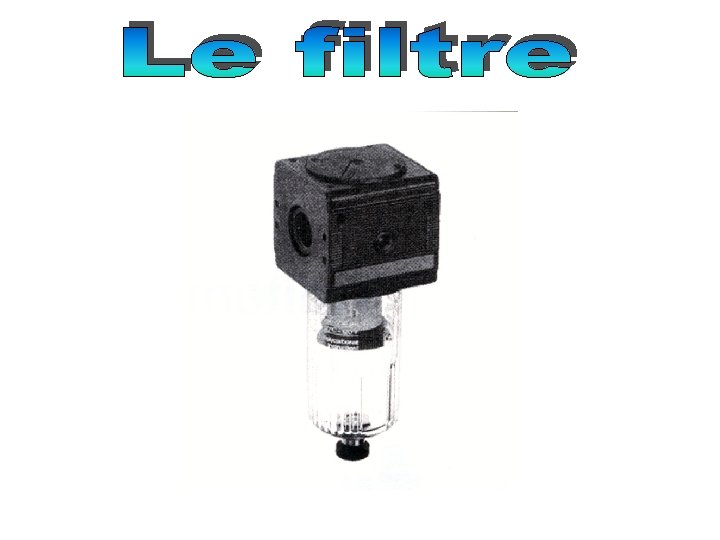

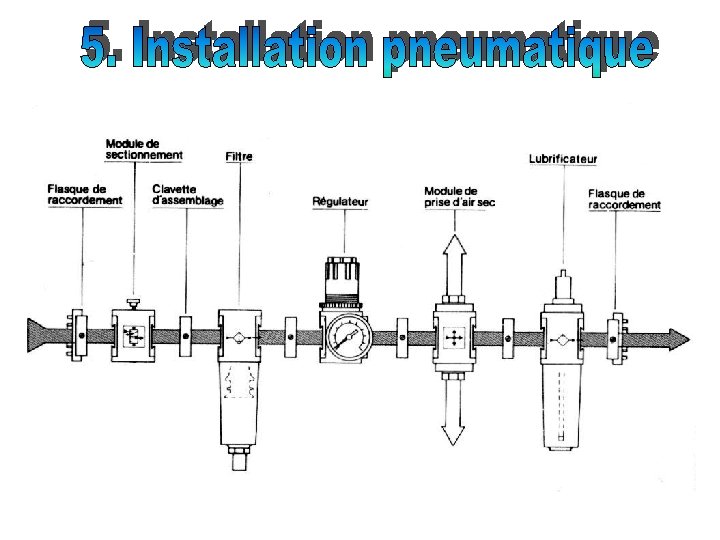

Vérin K d'éjection des étuis Distributeur 3/2 monostable à commande électrique Filtre avec purge Source de pression Sectionneur 3/2 monostable Lubrificateur Régulateur de pression Vers les distributeurs alimentant les autres vérins


Il permet d'Isoler pneumatiquement le circuit et de le condamner afin de réaliser des opérations de maintenance, sans risque pour le chargé d'intervention.
