Graphisme de la Cotation ERP Georges GUYNEMER alain
- Slides: 45
Graphisme de la Cotation ERP Georges GUYNEMER alain APARICIO - ERP Lyon
Graphisme de la Cotation Traits fins Ligne de cote Valeur de la dimension Extrémité Traits fins Ligne d’attache (appelé aussi ligne de rappel ou d’extension) alain APARICIO - ERP Lyon
Graphisme de la Cotation alain APARICIO - ERP Lyon
Graphisme de la Cotation Sur Solidworks Lors de l’insertion d’une vue - Si la vue est 2 D, le type de cotes est projetées par défaut -Si la vue est une 3 D, le type de cotes est vraies par défaut alain APARICIO - ERP Lyon
Cotation sur Solidworks On a 2 méthodes différentes pour coter une pièce: Insérer Objets du modèle Ces cotes permettent une interaction complète avec le modèle MEP Cotation Intelligente Ce sont des cotes de références (pilotées). Ces cotes ne se modifient pas. Modèle alain APARICIO - ERP Lyon MEP
Cotation sur Solidworks 3 façons de coter une arête On sélectionne les 2 arêtes latérales On sélectionne les 2 points d’extrémité On sélectionne l’arête de face alain APARICIO - ERP Lyon
Cotation sur Solidworks Si on effectue une modification: 2 arêtes 2 Points 1 arête alain APARICIO - ERP Lyon
Traits Fins Sur Solidworks Extensi on lle va Inter Propriété du document / Cotation alain APARICIO - ERP Lyon
Solidworks Options alain APARICIO - ERP Lyon
Les lignes d’attaches sont toujours parallèles Exemple: alain APARICIO - ERP Lyon
Sur Solidworks: Sélectionner une des poignées à l’extrémité de la ligne d’attache. Le curseur change d’aspect: Faire glisser de façon à incliner les lignes d’attache alain APARICIO - ERP Lyon
Sur Solid. Works: Options Propriété du document / Cotation alain APARICIO - ERP Lyon
Si on manque de place, on peut inverser le sens des flèches: Sur Solid. Works: automatique car on a flèches intelligentes en Options Sinon, on clique sur la poignée d’une des flèches on choisit flèches extérieures dans le Property Manager ou alain APARICIO - ERP Lyon
Autres types d’extrémités possibles: Utilisé plutôt en bâtiment: On peut remplacer 2 flèches par un point pour gagner de la place: alain APARICIO - ERP Lyon
Sur Solid. Works: On modifie le type d’extrémité d’une cote dans le Property Manager, dans l’onglet Lignes d’attaches: Bouton de droite sur la poignée d’une flèche: ou Ici, les 2 extrémités de la cote sont modifiées. alain APARICIO - ERP Lyon Seul la flèche se modifie.
Trait fin Sur Solidworks Propriété du document / Cotation alain APARICIO - ERP Lyon
On ne doit jamais aligner une ligne de cote avec une ligne du dessin! alain APARICIO - ERP Lyon
On ne doit jamais un axe comme ligne de cote! alain APARICIO - ERP Lyon
Sur Solidworks Aimantation lorsque l’on place la cote alain APARICIO - ERP Lyon
Sur Solidworks On a la possibilité d’utilisé la Cotation rapide alain APARICIO - ERP Lyon
alain APARICIO - ERP Lyon

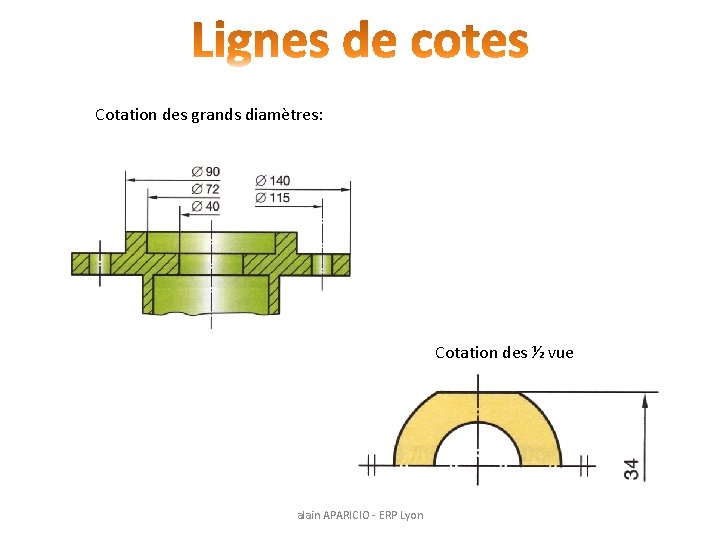

Cotation des grands diamètres: Cotation des ½ vue alain APARICIO - ERP Lyon
Sur Solidworks On peut cacher la ligne de cote On peut cacher une ligne d’attache alain APARICIO - ERP Lyon
Mode de cotation En série Sur Solidworks Aligner colinéaire/radial alain APARICIO - ERP Lyon
Dans la mesure du possible, on aligne les lignes de cotes alain APARICIO - ERP Lyon
Mode de cotation En parallèle Sur Solidworks Aligner Parallèlement/Concentrique alain APARICIO - ERP Lyon
Mode de cotation En parallèle Sur Solidworks alain APARICIO - ERP Lyon
Une ligne de cote ne peut pas couper une autre ligne alain APARICIO - ERP Lyon
Mode de cotation Superposées Sur Solidworks Cote Ordinale horizontale ou verticale alain APARICIO - ERP Lyon
Mode de cotation Coordonnées Cartésiennes Sur Solidworks Utilisation des tables de perçage alain APARICIO - ERP Lyon

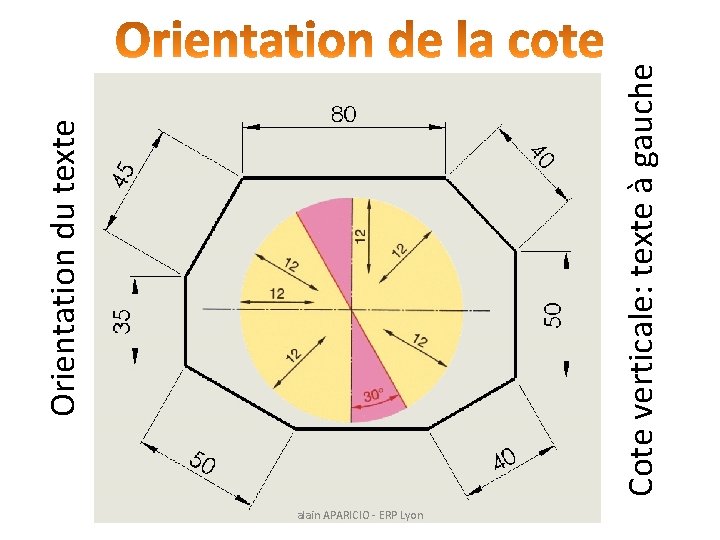

alain APARICIO - ERP Lyon Cote verticale: texte à gauche Orientation du texte
On ne met pas de «zéro» à droite des cotes avec décimales Sur Solidworks Dans Options / Propriété du document / Cotation alain APARICIO - ERP Lyon
Le texte doit être en général centré sur la cote Sur Solidworks Dans Options / Propriété du document / Cotation Dans le Property Manager de la cote ou alain APARICIO - ERP Lyon
Lorsque l’on manque de place, on peut déporter le texte Sur Solidworks Dans le Property Manager de la cote alain APARICIO - ERP Lyon
Symboles normalisés Sur Solidworks Dans le Property Manager de la cote alain APARICIO - ERP Lyon
Symboles pour les profilés alain APARICIO - ERP Lyon

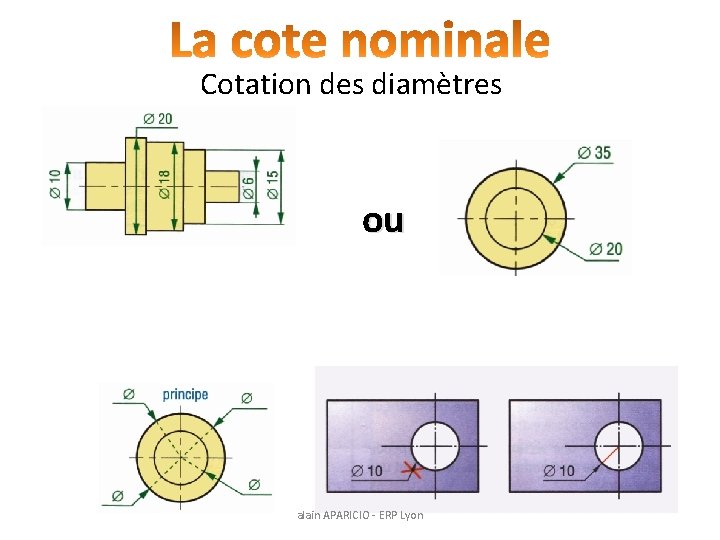

Cotation des diamètres ou alain APARICIO - ERP Lyon
Cotation des diamètres Les cotes ne doivent jamais être coupées par une ligne alain APARICIO - ERP Lyon
Cotation des diamètres Le prolongement de la ligne cotant le diamètre doit passer par le centre du cercle alain APARICIO - ERP Lyon
Cotation des filetages alain APARICIO - ERP Lyon
Orientation des valeurs angulaires alain APARICIO - ERP Lyon
Cotation des chanfreins et fraisures Sur Solidworks alain APARICIO - ERP Lyon
Cotation des rayons Sur Solidworks Dans le Property Manager de la cote: Réduite alain APARICIO - ERP Lyon
Cotation des rayons Sur Solidworks Puis lors de la MEP, on fait Objets du modèle Lors de la création de l’esquisse alain APARICIO - ERP Lyon
Sources: Guide du dessinateur industriel (Chevalier) HACHETTE AFNOR (NATHAN) alain APARICIO - ERP Lyon
