LE DESSIN EN BATIMENT INTRODUCTION Orientation Géographique Façades Pignons Un projet de construction est une maison individuelle, un bâtiment administratif, un Plan de Situation immeuble, une rénovation, une usine, un bâtiment agricole ou industriel, etc. … Plan de Masse Les documents nécessaires à la réalisation d’une construction sont de deux types : Plan de niveau Coupe Horizontale - LES DESSINS, réalisés par des bureaux d’architecture et d’études spécialisées Coupe Verticale Les Baies Les Murs Ø Le plan de situation Ø Le plan de masse Ø Les dessins d’ensemble (façades, , niveaux, coupes, dessins de détails) - LES PIÈCES ÉCRITES, telles que les devis et les cahiers des charges. Ø Le devis descriptif Ø Le devis quantitatif – estimatif Ø Le cahier des charges Ø Le calendrier d’exécution ou planning Cotation Linéaire Cotation des niveaux Cotation des nus Échelle Hachures Pièces écrites Planning Des travaux

LE DESSIN EN BATIMENT ORIENTATION GEOGRAPHIQUE En dessin bâtiment, les plans ont une orientation géographique, elle permet de situer la maison par rapport au NORD. Elle est représentée à l’aide de la rose des vents ou par une flèche analogue à celle d’une boussole. Méthode pour obtenir l’orientation : Tracer vers l’extérieur la perpendiculaire à la façade choisie et la reporter sur les 4 points cardinaux. Orientation Géographique Façades Pignons Plan de Situation Plan de Masse Plan de niveau Coupe Horizontale Coupe Verticale Vue de dessus de l’habitation Les Baies Les Murs Cotation Linéaire Cotation des niveaux Pignon orienté OUEST Façade orientée SUD Cotation des nus Échelle Hachures Pièces écrites Planning Des travaux

LE DESSIN EN BATIMENT FACADES & PIGNONS La représentation des vues extérieures d’une maison est représentée à l’aide de Orientation Géographique Façades Pignons façades et de pignons. Ces derniers sont Plan de Situation nommés en précisant leur orientation Plan de Masse géographique Plan de niveau Coupe Horizontale Coupe Verticale Les Baies Les Murs Cotation Linéaire Cotation des niveaux LES FAÇADES : Ce sont les vues principales qui LES PIGNONS : Ce sont les façades définissent la longueur et la hauteur Du bâtiment. particulières qui se terminent en pointe Cotation des nus triangulaire pour définir la largeur et la hauteur Échelle du bâtiment. Hachures Pièces écrites Planning Des travaux FAÇADE NORD-EST PIGNON NORD-OUEST

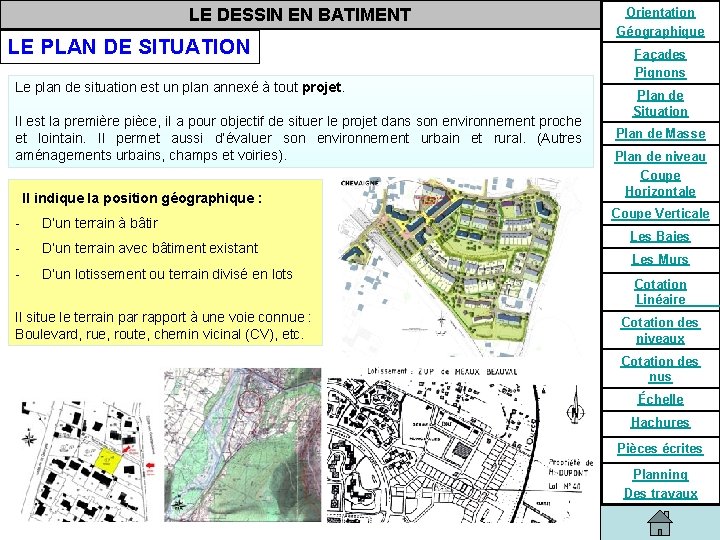

LE DESSIN EN BATIMENT LE PLAN DE SITUATION Le plan de situation est un plan annexé à tout projet. Il est la première pièce, il a pour objectif de situer le projet dans son environnement proche et lointain. Il permet aussi d’évaluer son environnement urbain et rural. (Autres aménagements urbains, champs et voiries). Il indique la position géographique : - D’un terrain à bâtir - D’un terrain avec bâtiment existant - D’un lotissement ou terrain divisé en lots Il situe le terrain par rapport à une voie connue : Boulevard, rue, route, chemin vicinal (CV), etc. Orientation Géographique Façades Pignons Plan de Situation Plan de Masse Plan de niveau Coupe Horizontale Coupe Verticale Les Baies Les Murs Cotation Linéaire Cotation des niveaux Cotation des nus Échelle Hachures Pièces écrites Planning Des travaux

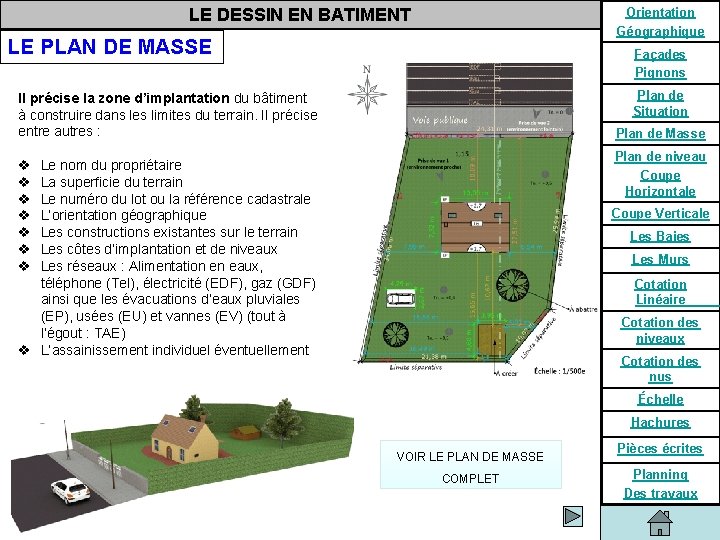

LE DESSIN EN BATIMENT Orientation Géographique LE PLAN DE MASSE Façades Pignons Plan de Situation Il précise la zone d’implantation du bâtiment à construire dans les limites du terrain. Il précise entre autres : Plan de Masse Plan de niveau Coupe Horizontale v v v v Le nom du propriétaire La superficie du terrain Le numéro du lot ou la référence cadastrale L’orientation géographique Les constructions existantes sur le terrain Les côtes d’implantation et de niveaux Les réseaux : Alimentation en eaux, téléphone (Tel), électricité (EDF), gaz (GDF) ainsi que les évacuations d’eaux pluviales (EP), usées (EU) et vannes (EV) (tout à l’égout : TAE) v L’assainissement individuel éventuellement Coupe Verticale Les Baies Les Murs Cotation Linéaire Cotation des niveaux Cotation des nus Échelle Hachures VOIR LE PLAN DE MASSE COMPLET Pièces écrites Planning Des travaux

LE DESSIN EN BATIMENT LE PLAN DE MASSE Orientation Géographique Façades Pignons Plan de Situation Plan de Masse Plan de niveau Coupe Horizontale Coupe Verticale Les Baies Les Murs Cotation Linéaire Cotation des niveaux Cotation des nus Échelle Hachures Pièces écrites Planning Des travaux

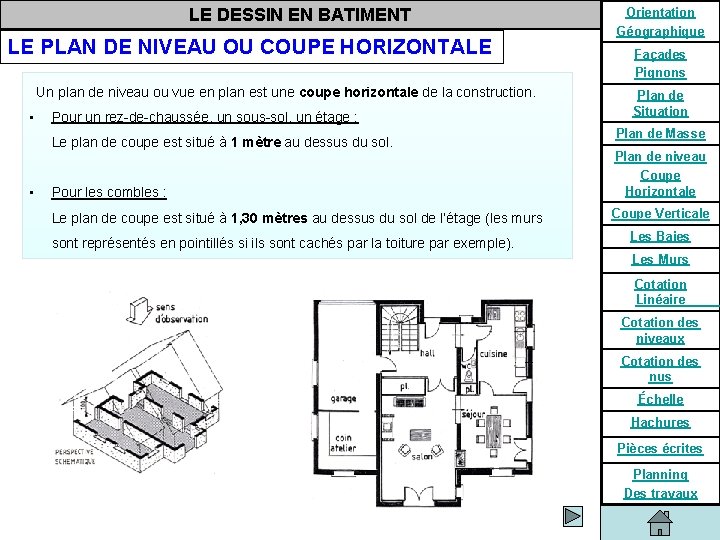

LE DESSIN EN BATIMENT LE PLAN DE NIVEAU OU COUPE HORIZONTALE Un plan de niveau ou vue en plan est une coupe horizontale de la construction. • Pour un rez-de-chaussée, un sous-sol, un étage : Le plan de coupe est situé à 1 mètre au dessus du sol. • Orientation Géographique Façades Pignons Plan de Situation Plan de Masse Pour les combles : Plan de niveau Coupe Horizontale Le plan de coupe est situé à 1, 30 mètres au dessus du sol de l’étage (les murs Coupe Verticale sont représentés en pointillés si ils sont cachés par la toiture par exemple). Les Baies Les Murs Cotation Linéaire Cotation des niveaux Cotation des nus Échelle Hachures Pièces écrites Planning Des travaux

LE DESSIN EN BATIMENT LE PLAN DE NIVEAU OU COUPE HORIZONTALE Orientation Géographique Façades Pignons Plan de Situation Plan de Masse Plan de niveau Coupe Horizontale Coupe Verticale Les Baies Les Murs Cotation Linéaire Cotation des niveaux Cotation des nus Échelle Hachures Pièces écrites Planning Des travaux

LE DESSIN EN BATIMENT LE PLAN DE NIVEAU (LES SYMBOLES) Orientation Géographique Façades Pignons Plan de Situation Plan de Masse Plan de niveau Coupe Horizontale Coupe Verticale Les Baies Les Murs Cotation Linéaire Cotation des niveaux Cotation des nus Échelle Hachures Pièces écrites Planning Des travaux

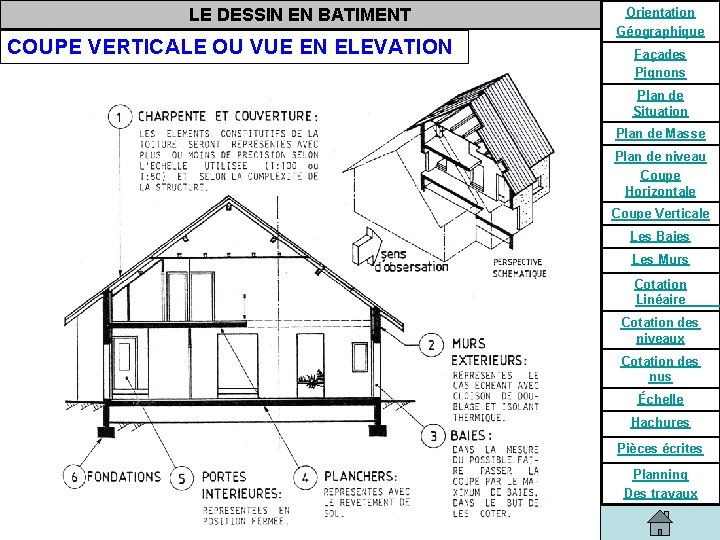

LE DESSIN EN BATIMENT COUPE VERTICALE OU VUE EN ELEVATION La coupe verticale est effectuée sur toute la construction. Le repérage du plan de coupe doit figurer sur une autre vue au moins (plan ou autre coupe verticale) On appelle une coupe verticale : Une vue en coupe ou une vue en élévation Orientation Géographique Façades Pignons Plan de Situation Plan de Masse Plan de niveau Coupe Horizontale Coupe Verticale Les Baies Les Murs Cotation Linéaire Cotation des niveaux Cotation des nus Échelle Hachures Pièces écrites Planning Des travaux

LE DESSIN EN BATIMENT COUPE VERTICALE OU VUE EN ELEVATION Orientation Géographique Façades Pignons Plan de Situation Plan de Masse Plan de niveau Coupe Horizontale Coupe Verticale Les Baies Les Murs Cotation Linéaire Cotation des niveaux Cotation des nus Échelle Hachures Pièces écrites Planning Des travaux

LE DESSIN EN BATIMENT Orientation Géographique LES BAIES Façades Pignons Les baies sont des ouvertures vers l’extérieur qui ont été réservées dans les murs. Elles permettent le passage des personnes (portes, portes fenêtres. . . ). Plan de Situation Plan de Masse Elles assurent un éclairage naturel et la ventilation des pièces. TRUMEAU Partie du mur entre 2 ouvertures Plan de niveau Coupe Horizontale Coupe Verticale Les Baies Les Murs FEUILLURE SEUIL Partie inférieure d’une baie pour porte ou porte-fenêtre. Réservation située dans le linteau et les tableaux d’une baie. Les feuillures reçoivent les parties fixes des menuiseries (dormants de porte …). Cotation Linéaire Cotation des niveaux Cotation des nus Échelle Hachures Pièces écrites Planning Des travaux

LE DESSIN EN BATIMENT LES BAIES Elles apparaissent également sur les plans de niveaux ainsi que sur les coupes verticales, On les reconnait facilement grâce à des zones blanches (non hachurées) ainsi que par la cotation. Orientation Géographique Façades Pignons Plan de Situation Plan de Masse Plan de niveau Coupe Horizontale Coupe Verticale Les Baies Les Murs Cotation Linéaire Cotation des niveaux Cotation des nus Échelle Les dimensions des baies se trouvent sur Hachures ces deux dessins (niveau et coupe), Voir la Pièces écrites diapositive suivante pour plus de détails sur Planning Des travaux les baies,

LE DESSIN EN BATIMENT Orientation Géographique DIMENSIONS DES BAIES Façades Pignons BAIE POUR PORTE- FENÊTRE Plan de Situation Plan de Masse Plan de niveau Coupe Horizontale Coupe Verticale Les Baies Les Murs Cotation Linéaire Cotation des niveaux Cotation des nus Échelle Hachures LNB = Largeur Nominale de la Baie (valeur présente sur les plan de niveaux) HNB = Hauteur Nominale de la Baie (valeur présente sur les plan de niveaux et les coupes verticales) Pièces écrites Planning Des travaux

LE DESSIN EN BATIMENT LES MURS Orientation Géographique Façades Pignons Plan de Situation Plan de Masse Plan de niveau Coupe Horizontale Les murs sont les éléments verticaux d’une habitation qui supportent les Coupe Verticale Les Baies planchers et qui séparent l’intérieur Les Murs de l’extérieur. Cotation Linéaire Cotation des niveaux Cotation des nus Échelle LES MURS DE FAÇADE : Ils sont situés à la périphérie de l’habitation. Ils servent à clore la partie habitable et à l’isoler de l’extérieur. Il s’agit souvent de murs en maçonnerie possédant des baies (pour les portes, les fenêtres et les portes fenêtres) et pourvus ou non d’un isolant thermique. LES MURS DE REFEND : Ceux sont des murs porteurs intérieurs. Ils constituent un appui intermédiaire pour les planchers qu’ils supportent. Réalisés en maçonnerie, ils possèdent généralement des baies pour les portes sauf s’il s’agit de murs de refend séparant deux logements. Hachures Pièces écrites Planning Des travaux

LE DESSIN EN BATIMENT LES MURS (ELEMENTS CONSTITUTIFS) DÉSIGNATION Mur porteur PRINCIPALES FONCTIONS Porter leur propre poids, les charges permanentes (planchers, Plan de Masse cloisons, toiture, …), les surcharges climatiques. Etre étanche. Isoler des bruits extérieurs et des écarts de température. Isolant thermique Cloison de doublage Cloison de distribution Chaînages verticaux Chaînages horizontaux Plancher à poutrelles Lame d’air Laine de verre Polystyrène expansé Mousse de polyuréthane Briques plâtrières Plaques de plâtre Carreaux de plâtre Panneaux de particules Panneaux composites (isolant collé sur une plaque de plâtre) Permet une isolation thermique (voir phonique). Il est situé sur les murs périphériques de la maison, dans les combles (sous les rampants), en plafond. Située contre les murs extérieurs, elle protége l’isolant et permet d’isoler thermiquement un peu plus Elle délimite les pièces de l’habitation, et permet un isolation phonique. Blocs spéciaux d’angle servant de coffrage + béton + armature Situés aux angles saillants et rentrants de la construction, ils empêchent les planchers en béton armé de se déformer dans les angles. Béton + armature Souvent situés dans l’épaisseur du plancher, ils ceinturent celuici et évitent des désordres au niveau des liaisons mur – plancher. Poutrelles préfabriquées + corps creux (ou entrevous) en béton, en terre cuite ou polystyrène Façades Pignons Plan de Situation MATÉRIAUX EMPLOYÉS Blocs creux ou pleins en béton Bloc en béton cellulaire Blocs creux ou pleins en terre cuite Béton banché… Orientation Géographique Elément porteur horizontal séparant deux étages d’une construction. Les planchers prennent appui, soit sur les murs porteurs ou de refend, soit sur des poutres en béton armé. Plan de niveau Coupe Horizontale Coupe Verticale Les Baies Les Murs Cotation Linéaire Cotation des niveaux Cotation des nus Échelle Hachures Pièces écrites Planning Des travaux

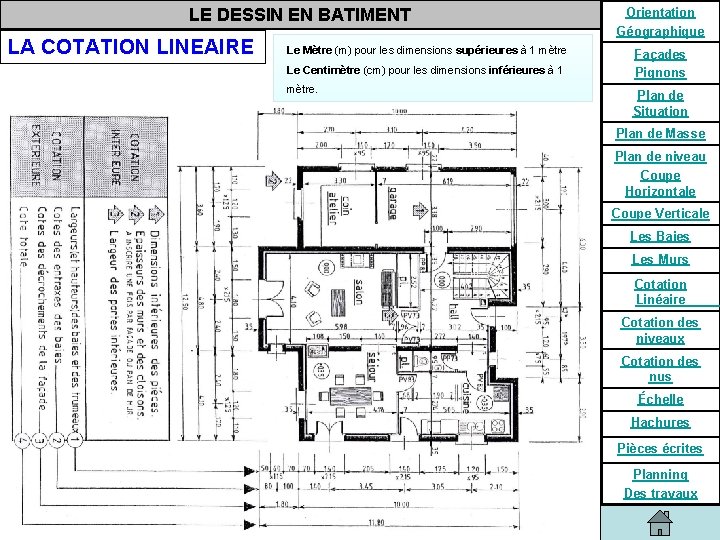

LE DESSIN EN BATIMENT LA COTATION LINEAIRE Le Mètre (m) pour les dimensions supérieures à 1 mètre Le Centimètre (cm) pour les dimensions inférieures à 1 mètre. Orientation Géographique Façades Pignons Plan de Situation Plan de Masse Plan de niveau Coupe Horizontale Coupe Verticale Les Baies Les Murs Cotation Linéaire Cotation des niveaux Cotation des nus Échelle Hachures Pièces écrites Planning Des travaux

LE DESSIN EN BATIMENT LA COTATION DES NIVEAUX Il s’agit d’une cotation cumulée. Elles indiquent la hauteur de l’étage, du sous-sol, des combles. . . par rapport à un niveau de référence qui en général est le niveau du rez-de Orientation Géographique Façades Pignons Plan de Situation Plan de Masse Général de la France). Plan de niveau Coupe Horizontale Toutes les cotes situées au-dessus de l’origine sont affectées du signe « + » , toutes Coupe Verticale -chaussée. L’autre niveau de référence peut être le point zéro N. G. F. (Nivellement celles situées au-dessous sont affectées du signe « - » . Les Baies Les Murs Cotation Linéaire Cotation des niveaux Cotation des nus Échelle Hachures L’ unité utilisée pour les cotes de niveau est le Mètre (m) Pièces écrites Planning Des travaux

LE DESSIN EN BATIMENT LA COTATION DES NUS Elle indique la valeur des différents décrochements sur une façade ou un pignon par rapport à une origine nommée 0. Elles sont positives si elles se situent vers l’extérieur de la construction et négatives dans le cas contraire. Orientation Géographique Façades Pignons Plan de Situation Plan de Masse Plan de niveau Coupe Horizontale Coupe Verticale Les Baies Les Murs Cotation Linéaire Cotation des niveaux Cotation des nus Échelle Hachures Pièces écrites Les unités utilisées pour les cotes des nus sont le mètre (m), le centimètre (cm) et le millimètre (mm). Planning Des travaux

LE DESSIN EN BATIMENT ECHELLE L’échelle donne le rapport entre les dimensions du plan et les dimensions réelles. ECHELLE = COTE DU PLAN / COTE RÉELLE COTE DU PLAN = COTE RÉELLE X ECHELLE Orientation Géographique Façades Pignons Plan de Situation Plan de Masse Plan de niveau COTE RÉELLE = COTE DU PLAN / ECHELLE Coupe Horizontale Coupe Verticale Les Baies LES HACHURES Les Murs Cotation Linéaire Cotation des niveaux Cotation des nus Échelle Hachures Pièces écrites Planning Des travaux

LE DESSIN EN BATIMENT LES PIECES ECRITES Orientation Géographique Façades Pignons Le devis descriptif : Il s’agit d’un document qui vient en complément dessins cités Plan de Situation précédemment. Il décrit avec le maximum de précision, pour chaque corps d’état Plan de Masse (maçonnerie, charpente, électricité, menuiserie, …), les travaux à réaliser et les matériaux Plan de niveau Coupe Horizontale utilisés. Coupe Verticale Le devis quantitatif – estimatif : Il s’agit d’une pièce écrite qui énumère les ouvrages réalisés par corps d’état, il précise les quantités nécessaires de matériaux (quantitatif) et qui estime le coût prévisionnel des travaux (estimatif). Les Baies Les Murs Cotation Linéaire Cotation des niveaux Le cahier des charges : Il s’agit d’un document contractuel qui mentionne les obligations que doivent respecter les entreprises, telles que : date d’achèvement des travaux, pénalités en cas de retard, formule de révision des prix, responsabilité des entreprises Cotation des nus Échelle Hachures Le calendrier d’exécution : Appelé aussi planning des travaux, ce document indique pour chaque corps d’état, les dates du début et de la fin de leur(s) intervention(s). Pièces écrites Planning Des travaux

LE DESSIN EN BATIMENT LE PLANNING DES TRAVAUX Le planning des travaux ci-dessous, indique l’ordre chronologique d’intervention des différents corps de métier : Orientation Géographique Façades Pignons Plan de Situation 1. Terrassement, assainissement (eau, gaz, Ptt, évacuation des EU, EV, EP) 2. Gros œuvre, maçonnerie (élévation, plancher) (nota : l'électricien peut intervenir à ce moment là pour mettre la tresse de terre à Plan de Masse fond de fouille) Plan de niveau Coupe Horizontale 3. Charpente 4. Couverture (Toiture) 5. Enduits extérieur (crépi, …) Les Baies 6. Menuiserie extérieure Les Murs 7. Isolation (menuisier, plâtrier, électricien) 8. Huisserie intérieure (encadrement de porte, de fenêtre …) Cotation Linéaire 9. Electricité* (tirage des câbles) 10. Plomberie* (sanitaire, chauffage) 11. Plâtrier, Plaquiste (cloisons distributions et doublages) 12. Chape, carrelage 13. Electricité* (pose d'appareillages, raccordement tableau) 14. Plomberie* (pose d'appareillages, raccordement) 15. Vérification de l’installation électrique par le CONSUEL, puis branchement sur EDF 16. Décoration, aménagement intérieur et extérieur. * Plusieurs corps de métiers peuvent intervenir en même temps; Coupe Verticale Cotation des niveaux Cotation des nus Échelle Hachures Pièces écrites Planning Des travaux
