Elektriciteit Rekenen en met elektriciteit De wet van
- Slides: 48
Elektriciteit Rekenen en met elektriciteit De wet van Ohm Ing W. T. N. G. Tomassen
Een gesloten stroomkring: Als de 2 aansluitpunten zonderbreking verbonden zijn. Open stroomkring 8 -9 -2021 13: 07 Gesloten stroomkring Ing W. T. N. G. Tomassen
Stroom en elektronen Stroommeter Bij de rode aansluiting geef de waarde aan als de wijzer maximaal uitslaat. 0, 0, 0 0, 0, 0 Altijd in Serie Lage weerstand 8 -9 -2021 13: 07 Ing W. T. N. G. Tomassen
Metriek SI-voorvoegsels (prefixen) 10 n Voorvoegsel Symbool Naam Decimaal 109 giga G Miljard 1 000 000 106 mega M Miljoen 1 000 103 kilo k Duizend 1 000 10− 3 milli m Duizendste 0, 001 10− 6 micro µ Miljoenste 0, 000 001 10− 9 nano n Miljardste 0, 000 001 8 -9 -2021 13: 07 Ing W. T. N. G. Tomassen
Een spanning meten Altijd in parallel (over) Hoge weerstand 8 -9 -2021 13: 07 Ing W. T. N. G. Tomassen
Spanning en stroom Wet van Ohm • Spanning U in Volt V Hoeveel elektrische energie heeft een elektron om aan het lampje te geven (Water druk) • Lading Verschil. • (Elektrische) Stroomsterkte I in hoeveel elektronen gaan er stromen (hoeveel water stroomt er voorbij) • Ampère A
Weerstand Wet van Ohm • Weerstand R in Ohm Als de weerstand lager is gaat de stroom(elektronen) er makkelijker doorheen. (bij een dikkere pijp gaat water er makkelijker door)
Spanning, stroom en weerstand? Water Elektriciteit Stroom door de kraan Stroom door een geleider. Hoogte zorg voor waterdruk Spanning Lading verschil “druk” De kraan levert weerstand Het soort/hoeveelheid materiaal zorg voor weerstand.
Elektrische stroom? Het aantal elektronen dat per seconden door de geleider gaat is de stroom. Dit kun je vergelijken met: de hoeveelheid water die per seconden door een buis stroomt. Het aantal knikkers die je door een baan rolt.
Waarvoor kan je elektriciteit gebruiken? Grootheden en eenheden • Spanning • Stroom • Weerstand U I R in in in Volt Ampère Ohm V A Ω
Waarvoor kan je elektriciteit gebruiken? Als de stroomkring gesloten is. Als de 2 aansluitpunten zonderbreking verbonden zijn. Dit noemen we een gesloten stroomkring
Hoe teken je een schakeling? Met symbolen (tabel 14 binas) Altijd horizontale en verticale lijnen.
Hoe teken je een schakeling?
De schakeling Wet van Ohm • Het lampje heeft een weerstand. • Over het lampje staat een spanning. • Door het lampje loopt een stroom.
Wet van Ohm Enkel Spanning Stroom Weerstand U I R in in in Volt V Ampère A Ohm Ω • U=Ix. R 8 -9 -2021 13: 08 Ing W. T. N. G. Tomassen Bron: http: //febs-verein. at
Wet van Ohm
Waarvoor kan je elektriciteit gebruiken? Wet van Ohm
Wet van Ohm Een lampje is aangesloten op een spanning van 12 Volt, De stroom is 0, 25 A. a) Teken het schema. b) Bereken de weerstand van het lampje. A) 4 Ω Denk aan: B) 8 Ω U = …… V C) 36 Ω I = …… A D) 48 Ω R = …… Ω
Wet van Ohm
Wet van Ohm Een weerstand van 4700 Ω is aangesloten op een spanning van 94 Volt. Bereken de stroom door de weerstand. A) B) C) D) 0, 00005 A 0, 02 A 50 A 441800 A
Wet van Ohm
Wet van Ohm Extra uitdagen Een boormachine is aangesloten op 230 V. Als de boor draait loopt er een stroom van 5 A. Bereken de weerstand. A) B) C) D) 0, 028 Ω 46 Ω 1150 Ω
Wet van Ohm
Wet van Ohm Extra uitdagen Een wasmachine met een weerstand van 15 Ω gebruikt een stroom van 15, 3 A. Bereken de spanning waarop de wasmachine is aangesloten. A) B) C) D) 0, 98 V 1, 02 V 230 V 460 V
Wet van Ohm
Wet van Ohm Extra uitdagen Een mp 3 speler werkt op 2 batterijen van elk 1, 5 V. Als de mp 3 speler op zijn hardst aan staat verbruikt deze een stroom van 0, 05 A. Bereken de weerstand van de mp 3 speler. A) B) C) D) 0, 075 Ω 0, 15 Ω 30 Ω 60 Ω
Wet van Ohm
Wet van Ohm Een lampje is aangesloten op een spanning van 24 Volt, De stroom is 250 m. A A) 0, 069 Ω Bereken de weerstand B) 6 Ω C) 96 Ω van het lampje D) 6000 Ω
Wet van Ohm
REKENEN MET ELEKTRICITEIT Wet van Ohm Een weerstand van 4, 7 MΩ is aangesloten op een spanning van 42 Volt. Bereken de stroom door de weerstand A) 8, 9 μA B) 1, 97 m. A C) 8, 9 A D) 197, 4 A
Wet van Ohm
Wet van Ohm Een lampje is aangesloten en er loopt een stroom van 15 m. A. Het lampje heeft een weerstand van 50 MΩ A) 3, 3 V B) 750 V Bereken de spanning waarop C) 3300 V het lampje werkt. D) 750 k. V
Wet van Ohm
Extra uitdagen los op met tabel 6 en 12 uit de binas Een lamp van 60 W is aangesloten op een spanning van 240 V. A) 250 m. A A) Bereken de stroom door de lamp. B) 500 m. A C) 4 A (Tip gebruik tabel 6 en 12) D) 14, 4 Ka B) Bereken de weerstand van de lamp.
Serie • 8 -9 -2021 13: 08 Ing W. T. N. G. Tomassen Bron: http: //febs-verein. at
Parallel • Bron: http: //febs-verein. at 8 -9 -2021 13: 08 Ing W. T. N. G. Tomassen
Combinatie Stroom en spanning zijn combinatie van serie en parallel. 8 -9 -2021 13: 08 Ing W. T. N. G. Tomassen Bron: http: //febs-verein. at
Serie De spanning van de batterij wordt verdeeld over de lampen. De spanning bij een enkele lamp is gelijk aan de voedingspanning De spanning lampen in serie wordt verdeeld. 8 -9 -2021 13: 08 Ing W. T. N. G. Tomassen
Parallel? Parallel Serie De spanning is overal hetzelfde De stroom wordt verdeeld over de lampjes 8 -9 -2021 13: 09 Ing W. T. N. G. Tomassen
Enkel Serie Parallel? • U=Ix. R Utot Itot L 1 Utot L 2 Itot L 1 8 -9 -2021 13: 09 L 2 Ing W. T. N. G. Tomassen Utot en Itot zijn de spanning en stroom die de voeding levert Bron: http: //febs-verein. at
Belangrijke begrippen Onderdelen geef je een nummer. De spanning over R 2 dat is U 2 De stroom door R 2 dat is I 2 Rv is de vervangweerstand = Rtot Alle voeding/batterij/bron horen bij Utot, Itot en Rtot
Serie schakeling • Wat kan je? • I 2 berekenen • Hoe? Binas tabel 12 R = U : I (2 = 6 : 3) I = U : R (3 = 6 : 2) 1 U 2 tot 12 V I 2, 4 A R 8Ω 5Ω Utot=U 1 + U 2 2, 4 A Itot=I 1 = I 2 Rtot=R 1+R 2
Serie schakeling • Wat kan je nu nog meer? • U 1 • Hoe? Binas tabel 12 R = U : I (2 = 6 : 3) U = I x R (6 = 3 x 2) 1 2 U 19, 2 V 12 V I 2, 4 A R 8Ω 5Ω tot Utot=U 1 + U 2 2, 4 A Itot=I 1 = I 2 Rtot=R 1+R 2
Serie schakeling • Wat kan je nu nog meer? • Utot • Rtot 1 2 tot U 19, 2 V 12 V 31, 2 V I 2, 4 A R 8Ω 2, 4 A 5 Ω 13 Ω Utot=U 1 + U 2 Itot=I 1 = I 2 Rtot=R 1+R 2
Parallel schakeling • Wat weet je? 1 U 100 V 2 100 V 100 V I R tot Utot=U 1 = U 2 Itot=I 1 + I 2 50 Ω 75 Ω
Parallel schakeling • Wat kan je? • I 1 I 2 berekenen • Hoe? Binas tabel 12 R = U : I (2 = 6 : 3) I = U : R (3 = 6 : 2) 1 2 tot U 100 V I 2 A 1, 33 A R 50 Ω 75 Ω Utot=U 1 = U 2 Itot=I 1 + I 2
Parallel schakeling • Wat kan je? • Itot berekenen. 1 2 tot U 100 V I 2 A 50 Ω R 1, 33 A 3, 33 A 75 Ω Utot=U 1 = U 2 Itot=I 1 + I 2

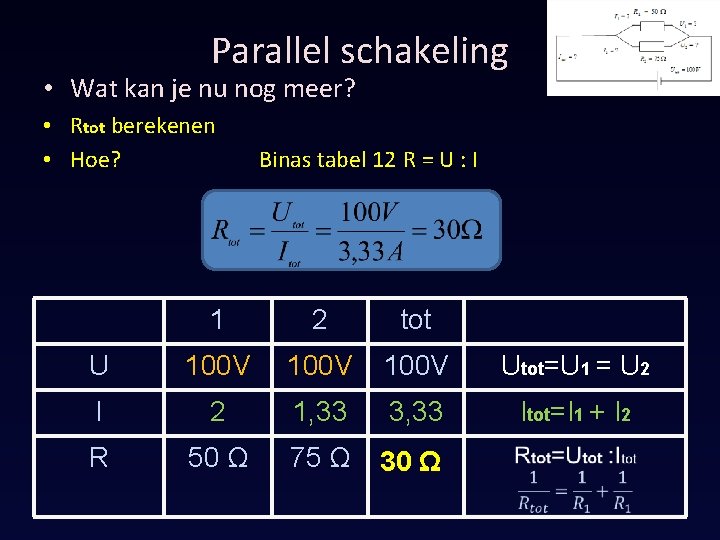

Parallel schakeling • Wat kan je nu nog meer? • Rtot berekenen • Hoe? Binas tabel 12 R = U : I 1 2 tot U 100 V Utot=U 1 = U 2 I 2 1, 33 3, 33 Itot=I 1 + I 2 R 50 Ω 75 Ω 30 Ω
