WAT IS ELEKTRICITEIT H 8 Elektriciteit De wet
- Slides: 32
WAT IS ELEKTRICITEIT H 8 Elektriciteit De wet van Ohm Ing W. T. N. G. Tomassen
WAT IS ELEKTRICITEIT Waarvoor kan je elektriciteit gebruiken? Elektriciteit kan je gebruiken om apparaten iets te laten doen. Hierbij wordt elektrische energie omgezet in: 1. 2. 3. 4. 5. Geluid Beweging warmte Licht Straling

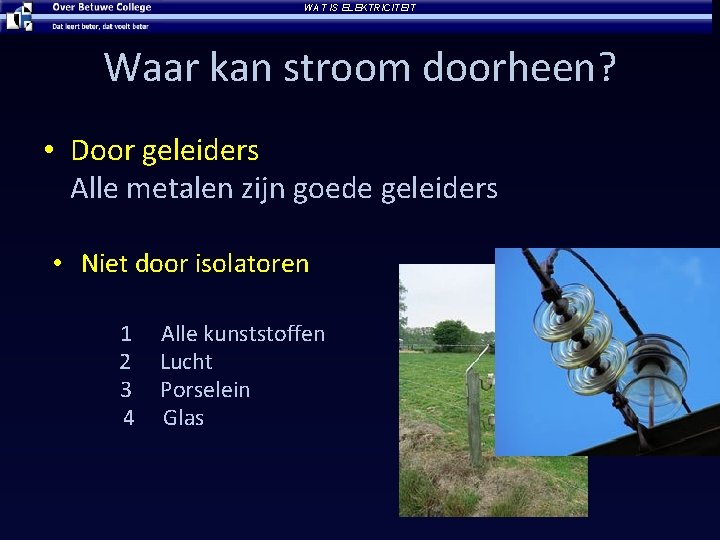

WAT IS ELEKTRICITEIT Waar kan stroom doorheen? • Door geleiders Alle metalen zijn goede geleiders • Niet door isolatoren 1 2 3 4 Alle kunststoffen Lucht Porselein Glas
WAT IS ELEKTRICITEIT Hoe maak je elektriciteit? Welke drie soorten spanningsbron zijn er? 1. Batterij / accu (Chemische) 2. Dynamo / generator (beweging / magnetisme) 3. Zonnecel
WAT IS STROOM Wat is een elektrische stroom?
WAT IS STROOM Elektrische stroom Het aantal elektronen dat per seconden door de geleider gaat is de stroom. Dit kun je vergelijken met: de hoeveelheid water die per seconden door een buis stroomt. Het aantal knikkers die je door een baan rolt.
WAT IS STROOM Wanneer loopt er een stroom?
WAT IS STROOM Als de stroomkring gesloten is. Als de 2 aansluitpunten zonderbreking verbonden zijn. Dit noemen we een gesloten stroomkring
ELEKTRISCHE TEKENINGEN Hoe teken je een schakeling?
ELEKTRISCHE TEKENINGEN Hoe teken je een schakeling? Met symbolen (tabel 14 binas)
GROOTHEDEN EN EENHEDEN Grootheden en eenheden • Spanning • Stroom • Weerstand U I R in in in Volt Ampère Ohm V A Ω
REKENEN MET ELEKTRICITEIT Wet van Ohm • Het lampje heeft een weerstand. • Over het lampje staat een spanning. • Door het lampje loopt een stroom.
REKENEN MET ELEKTRICITEIT Wet van Ohm
REKENEN MET ELEKTRICITEIT Wet van Ohm
REKENEN MET ELEKTRICITEIT Wet van Ohm Een lampje is aangesloten op een spanning van 12 Volt, De stroom is 0, 25 A. a) Teken het schema. b) Bereken de weerstand van het lampje. A) Denk aan: B) U = …… V C) I = …… A D) R = …… Ω 4Ω 8Ω 36 Ω 48 Ω
REKENEN MET ELEKTRICITEIT
REKENEN MET ELEKTRICITEIT Wet van Ohm Een weerstand van 4700 Ω is aangesloten op een spanning van 94 Volt. a) Teken het schema b) Bereken de stroom door de weerstand A) B) C) D) 0, 00005 A 0, 02 A 50 A 441800 A
REKENEN MET ELEKTRICITEIT
REKENEN MET ELEKTRICITEIT Extra uitdagen Een boormachine is aangesloten op 230 V. Als de boor draait loopt er een stroom van 5 A. a) Teken het schema b) Bereken de weerstand. A) B) C) D) 0, 028 Ω 46 Ω 1150 Ω
REKENEN MET ELEKTRICITEIT
REKENEN MET ELEKTRICITEIT Extra uitdagen Een wasmachine met een weerstand van 15 Ω gebruikt een stroom van 15, 3 A. a) Teken het schema b) Bereken de spanning waarop de wasmachine is aangesloten. A) 0, 98 V B) 1, 02 V C) 230 V D) 460 V
REKENEN MET ELEKTRICITEIT
REKENEN MET ELEKTRICITEIT Extra uitdagen Een mp 3 speler werkt op 2 batterijen van elk 1, 5 V. Als de mp 3 speler op zijn hardst aan staat verbruikt deze een stroom van 0, 05 A. a) Teken het schema b) Bereken de weerstand van de mp 3 speler. A) 0, 075 Ω B) 0, 15 Ω C) 30 Ω D) 60 Ω
REKENEN MET ELEKTRICITEIT
REKENEN MET ELEKTRICITEIT Wet van Ohm Een lampje is aangesloten op een spanning van 24 Volt, De stroom is 250 m. A a) Teken het schema b) Bereken de weerstand van het lampje A) B) C) D) 0, 069 Ω 6Ω 96 Ω 6000 Ω
REKENEN MET ELEKTRICITEIT
REKENEN MET ELEKTRICITEIT Wet van Ohm Een weerstand van 4, 7 MΩ is aangesloten op een spanning van 42 Volt. a) Teken het schema b) Bereken de stroom door de weerstand A) 8, 9 μA B) 1, 97 m. A C) 8, 9 A D) 197, 4 A
REKENEN MET ELEKTRICITEIT

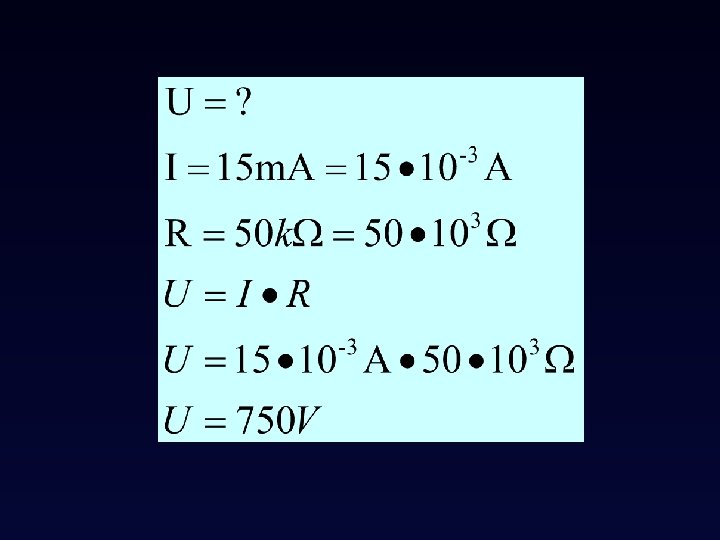

REKENEN MET ELEKTRICITEIT Wet van Ohm Een lampje is aangesloten en er loopt een stroom van 15 m. A. Het lampje heeft een weerstand van 50 kΩ A) 3, 3 V B) 750 V a) Teken het schema C) 3300 V D) 750 k. V b) Bereken de spanning waarop het lampje werkt.
REKENEN MET ELEKTRICITEIT Extra uitdagen los op met tabel 6 en 12 uit de binas Een lamp van 60 W is aangesloten op een spanning van 240 V. A) 250 m. A B) 500 m. A A) Bereken de stroom door de lamp. C) 4 A D) 14, 4 Ka (Tip gebruik tabel 6 en 12) B) Bereken de weerstand van de lamp.
HUISWERK • Maken opgave 47, 50, 51, 52 en 54.
