Hoofdstuk 5 Elektriciteit 2 Energieverbruik Grootheid Symbool Eenheid

Hoofdstuk 5 Elektriciteit

§ 2 Energieverbruik Grootheid Symbool Eenheid Uitleg: Vermogen Energie Vermogen Tijd P E P t Watt is het aantal Joule per seconde Energie (J) = vermogen (W) x tijd (s) E = P x t Rekenen met k. Wh Energie Vermogen Tijd Watt (W) Joule (J) Watt (W) Seconde (s) Uren (h) Kilowattuu r (k. Wh) Kilo Watt (k. W) Uren (h) Energie = vermogen x tijd k. Wh = k. W x h Dit gebruik je als het over veel energie gaat. Dus in huishoudens of bedrijven.

Stappenplan bij de formule: energie (J) = vermogen (W) x tijd (s) 1. Formule opschrijven 2. Tijd omrekenen naar aantal seconde 3. Formule toepassen: Energie in Joule = aantal Watt x aantal seconde Maak de volgende opgave: Vermogen stofzuiger: 1400 W en staat 40 minuten aan. Wat is het energie verbruik in Joule?

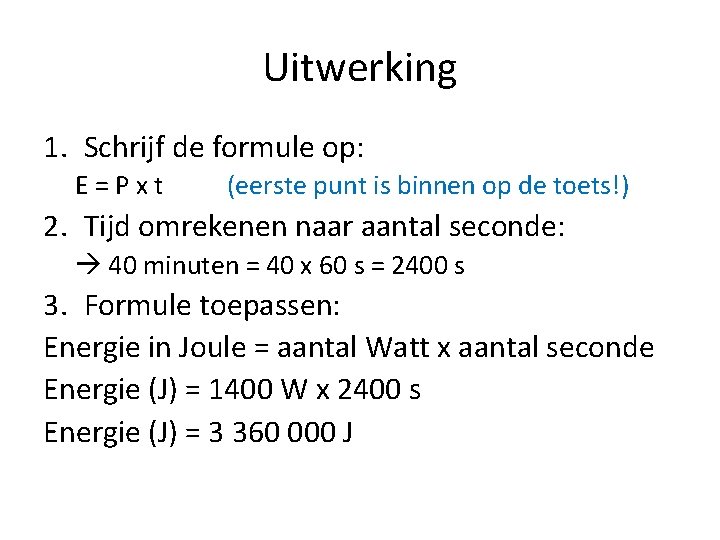

Uitwerking 1. Schrijf de formule op: E = P x t (eerste punt is binnen op de toets!) 2. Tijd omrekenen naar aantal seconde: 40 minuten = 40 x 60 s = 2400 s 3. Formule toepassen: Energie in Joule = aantal Watt x aantal seconde Energie (J) = 1400 W x 2400 s Energie (J) = 3 360 000 J

Reken de volgende sommen uit: 1. P= 50 W , t = 20 s Wat is het energieverbruik (Energie in Joule) 2. E = 150 J, t = 10 s Wat is het vermogen (P in Watt)? 3. E = 500 J, P = 40 W Hoelang heeft het apparaat aangestaan? (t in seconde)

Uitwerkingen: Stap 1: Formule opschrijven: Energie (J) = Vermogen (W) x tijd (s) E (J) = P (W) x t (s) 1. E = 50 W x 20 s E = 1000 J 2. 150 J = P (W) x 10 s P = 15 W 3. 500 J = 40 W x t (s) t = 12, 5 s 12 = 6 x 2

Kilowattuur (k. Wh) Een kilowattuur is de hoeveelheid energie die je gebruikt als je een apparaat van 1000 W (= 1 k. W) 1 uur lang gebruikt. Wil je het energieverbruik in kilowattuur uitrekenen is de formule als volgt: Energie = vermogen x tijd (k. Wh) (k. W) (h)

Rekenstappenplan met kilowattuur Energie = vermogen x tijd (k. Wh) (k. W) (h) Vb. 1 k. Wh kost 13 eurocent. Hoeveel kost het om de stofzuiger van 1500 W 2 uur te gebruiken? 1. Reken eerst het vermogen om naar kilowatt 2. Bereken dan de energie in k. Wh 3. En daarna hoeveel het kost.

Uitwerking Vb. 1 k. Wh kost 13 eurocent. Hoeveel kost het om de stofzuiger van 1500 W 2 uur te gebruiken? 1. Formule opschrijven: E (k. Wh) = P (k. W) x t (h) 2. Reken daarna het vermogen om naar kilowatt 1500 W = 1, 5 k. W 3. Bereken dan de energie in k. Wh 1, 5 x 2 = 3 k. Wh 4. En daarna hoeveel het kost. 3 k. Wh x 13 eurocent = 39 eurocent

Maak nu opgave 3 van test je zelf! • Klaar? Maak dan ook de rest van test je zelf!

Uitwerking opgave 3 test jezelf a b 30 joule per seconde. (30 W) t = 8 x 60 = 28800 s E = P x t = 30 W x 28800 s = 864 000 J c P = 30 W = 0, 030 k. W E = P x t = 0, 030 k. W x 8 h = 0, 24 k. Wh d 0, 24 k. Wh x € 0, 13 = € 0, 03 e Ja, want op de hele lange termijn gaat het wel meetellen: 3 eurocent in 8 uur = 9 eurocent per dag = € 32, 85 per jaar.

§ 3 Stroomkring

§ 3 Stroomkring Wanneer loopt er stroom? • Als alle onderdelen van de kring geleidend met elkaar verbonden zijn, waardoor de stroom van de pluspool van de batterij naar de minpool van de batterij kan stromen

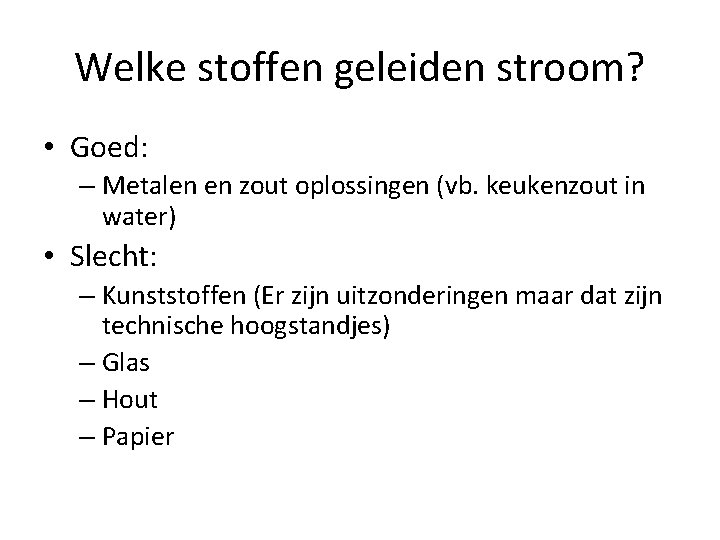

Welke stoffen geleiden stroom? • Goed: – Metalen en zout oplossingen (vb. keukenzout in water) • Slecht: – Kunststoffen (Er zijn uitzonderingen maar dat zijn technische hoogstandjes) – Glas – Hout – Papier

Wanneer is deze stroomkring gesloten? Wanneer gaat het lampje branden?

Stroomkring schematisch weergeven: Schakelschema

Serie of parallel? Serie: Alle lampjes zijn achter elkaar geschakeld Dezelfde stroom loopt door alle lampjes Vb. Kerstlampjes

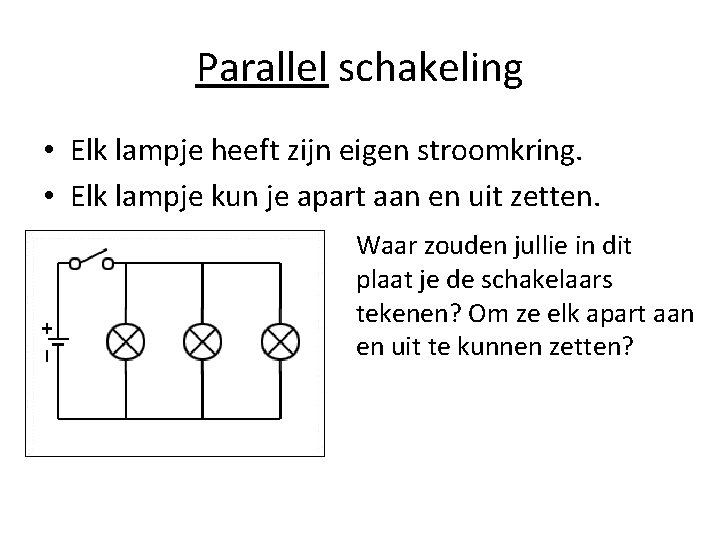

Parallel schakeling • Elk lampje heeft zijn eigen stroomkring. • Elk lampje kun je apart aan en uit zetten. Waar zouden jullie in dit plaat je de schakelaars tekenen? Om ze elk apart aan en uit te kunnen zetten?

Parallel of serie? • Let goed op je krijgt een demonstratie

Spanningsverdeling bij parallel en serie Serie: De spanning wordt verdeeld over het aantal lampjes Parallel: De spanning blijft overal even groot.

Spanningsverdeling bij serie schakeling. • De spanning vb. van een batterij worden verdeeld over 3 lampjes in serie. • De spanningsbron is 9 volt. • Hoeveel volt krijgt dan ieder lampje? Oplossing: 9 V : 3 lampjes = 3 V per lampje

Opgave 19 • 19 a 9 V – 6 V = 3 V • b Vermogen van 3 watt, dus 3 joule per seconde • c Totale vermogen is 3 W + 1, 5 W = 4, 5 W, dus iedere seconde verlaat 4, 5 joule de batterij. • d t = 10 x 60 = 600 s E = P∙t = 4, 5 W x 600 s = 2700 J • e t = 10 / 60 = 0, 167 h P = 4, 5 W = 0, 0045 k. W E = P∙t = 0, 0045 k. W x 0, 167 h = 0, 00075 k. Wh

§ 4 Stroomsterkte Cv installatie kun je zien als model voor de stroomkring.

Stroomsterkte vs. spanning • Spanning: Hoe graag stroom van + naar – wil stromen. • Stroomsterkte: Hoeveel stroom er vervoerd wordt.

Nieuwe formule: Vermogen = spanning x tijd Wat kun je met deze formule? - Als je het vermogen en spanning weet, de stroomsterkte uitrekenen, - Als je de spanning en de stroomsterkte weet, het vermogen uitrekenen.

Formule Vermogen (W) = spanning (V) x stroomsterkte (A) P = U x I Stappenplan: 1. Wat is er gegeven? 2. Wat is er gevraagd? 3. Schrijf de formule op 4. Vul in wat je weet. 5. Reken uit wat je niet weet. 6. Schrijf het antwoord op. Let goed op grootheden en eenheden!

Oefenopgave met: Vermogen = Spanning x Stroomsterkte • Maak opgave 7 en 8. 7: Lampje van 3 Watt wordt aangesloten op een batterij van 6 V a. Hoeveel energie zet de lamp elke seconde om in licht en warmte? 3 W = 3 Joule per seconde b. Hoe groot is de stroomsterkte door de lamp?

Uitwerking opgave 7 b 1. gegeven: Vermogen is 3 Watt, Spanning is 6 Volt 2. Gevraagd: Stroomsterkte 3. Formule opschrijven: Vermogen (W) = Spanning (V) x Stroomsterkte (A) P (W) = U (V) x I (A) 4. Vul in wat je weet: 3 W = 6 V x I (A) 5. 6 V : 3 W = 0, 5 A

Opgave 8 Wb Opdracht: Op een typeplaatje van een boormachine staat 230 V/600 W
