DISEO Y CALCULO DE INSTALACIONES DE CALEFACCION POR

DISEÑO Y CALCULO DE INSTALACIONES DE CALEFACCION POR RADIADORES

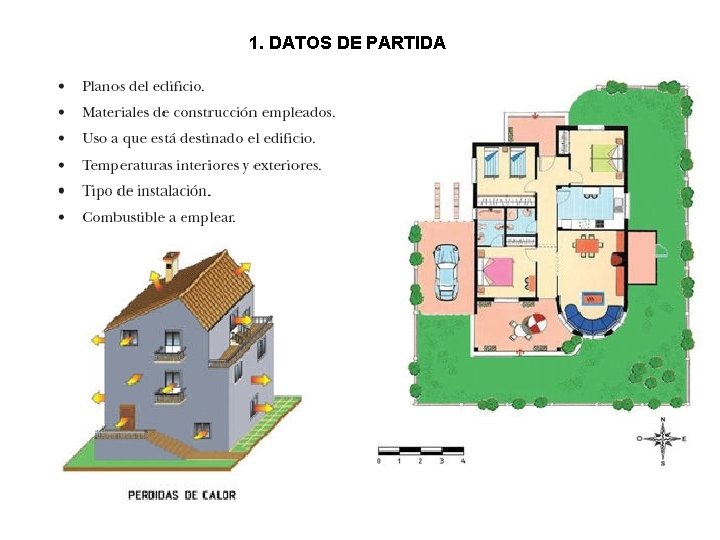

1. DATOS DE PARTIDA

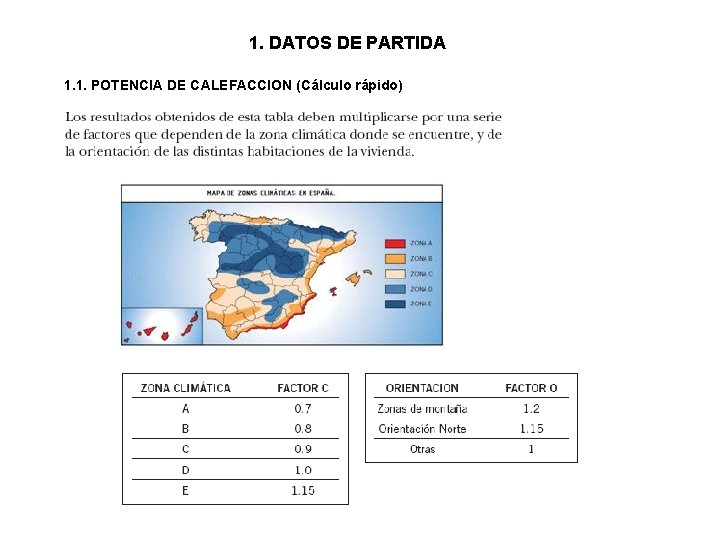

1. DATOS DE PARTIDA 1. 1. POTENCIA DE CALEFACCION (Cálculo rápido) *NOTA: SEGUN RITE: CONSIDERAR COMO Tª MINIMA 21ºC Y MAXIMA 23ºC EN TODAS LAS DEPENDENCIAS DE LA VIVIENDA

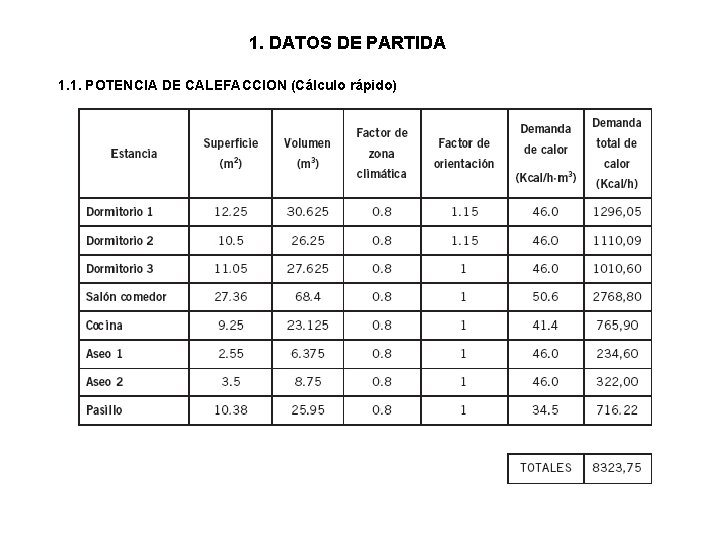

1. DATOS DE PARTIDA 1. 1. POTENCIA DE CALEFACCION (Cálculo rápido)

1. DATOS DE PARTIDA 1. 1. POTENCIA DE CALEFACCION (Cálculo rápido)

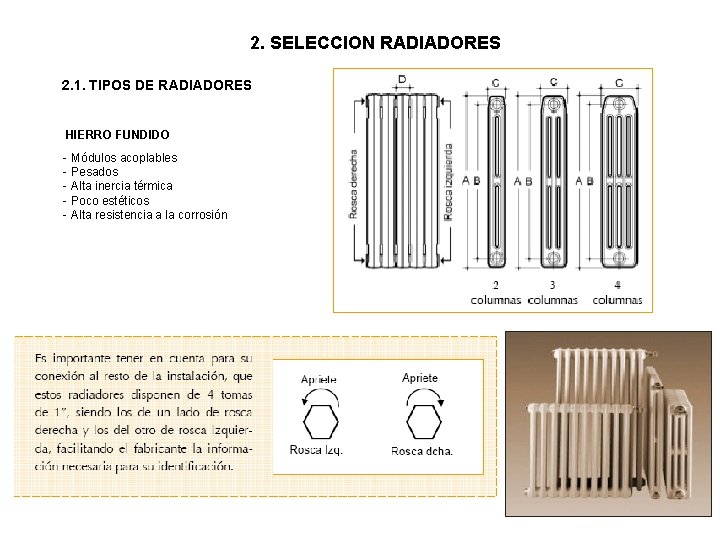

2. SELECCION RADIADORES 2. 1. TIPOS DE RADIADORES HIERRO FUNDIDO - Módulos acoplables - Pesados - Alta inercia térmica - Poco estéticos - Alta resistencia a la corrosión

2. SELECCION RADIADORES 2. 1. TIPOS DE RADIADORES PANELES DE CHAPA DE ACERO - 2 o más chapas soldadas - Menor inercia térmica - Más estéticos - Menor resistencia a la corrosión

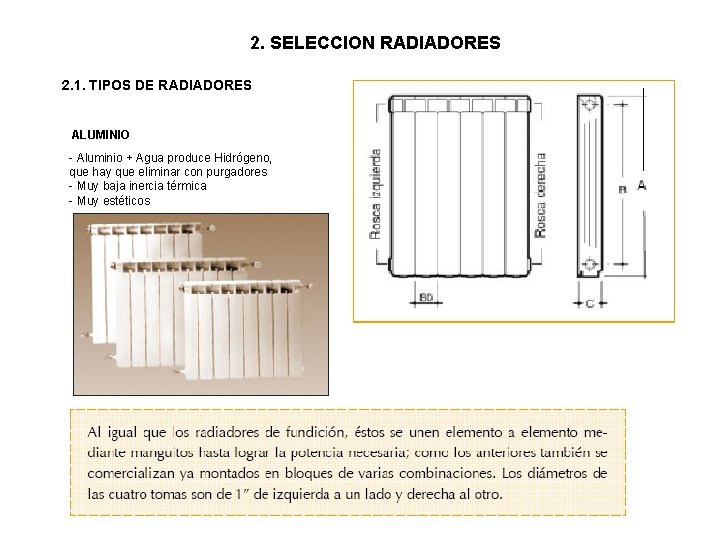

2. SELECCION RADIADORES 2. 1. TIPOS DE RADIADORES ALUMINIO - Aluminio + Agua produce Hidrógeno, que hay que eliminar con purgadores - Muy baja inercia térmica - Muy estéticos - Alta resistencia a la corrosión

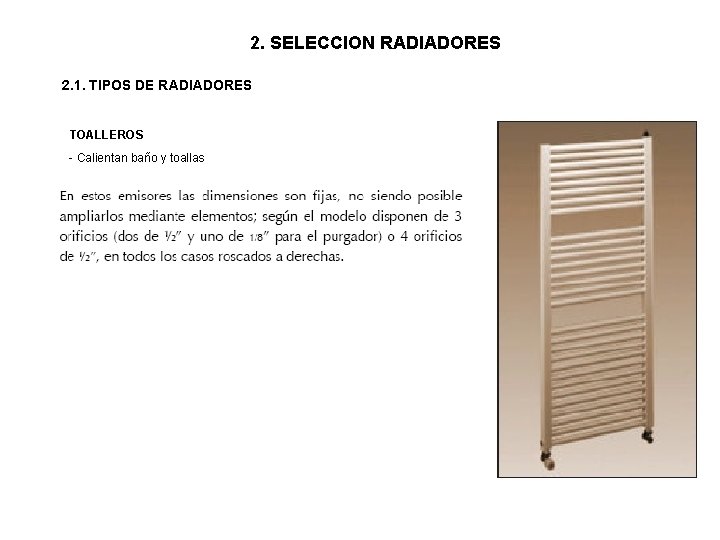

2. SELECCION RADIADORES 2. 1. TIPOS DE RADIADORES TOALLEROS - Calientan baño y toallas

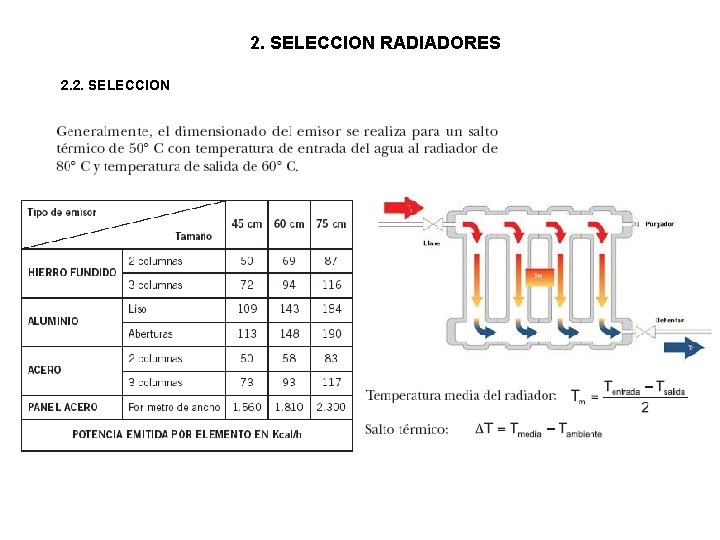

2. SELECCION RADIADORES 2. 2. SELECCION

2. SELECCION RADIADORES 2. 2. SELECCION

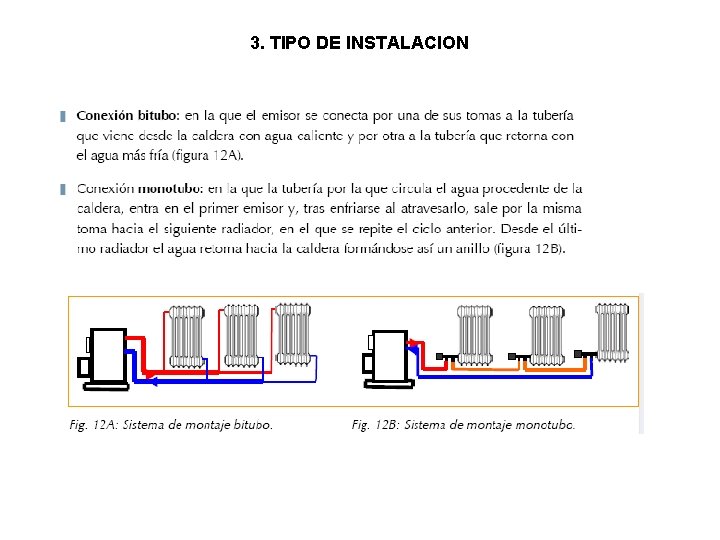

3. TIPO DE INSTALACION

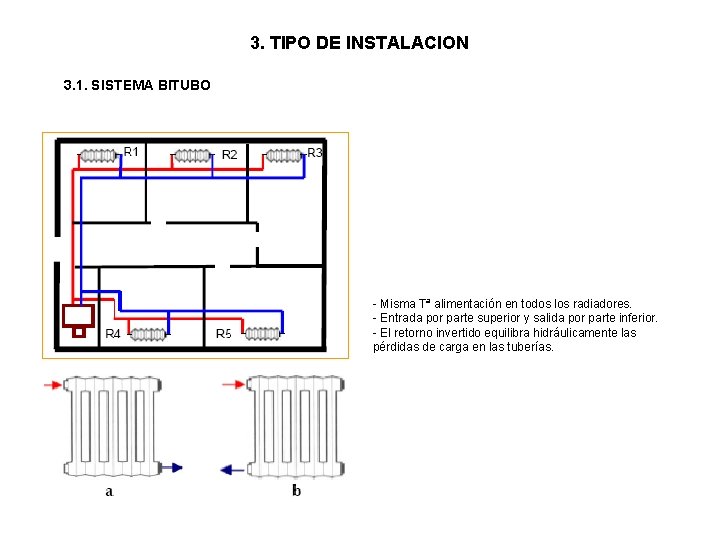

3. TIPO DE INSTALACION 3. 1. SISTEMA BITUBO - Misma Tª alimentación en todos los radiadores. - Entrada por parte superior y salida por parte inferior. - El retorno invertido equilibra hidráulicamente las pérdidas de carga en las tuberías.

3. TIPO DE INSTALACION 3. 1. SISTEMA BITUBO

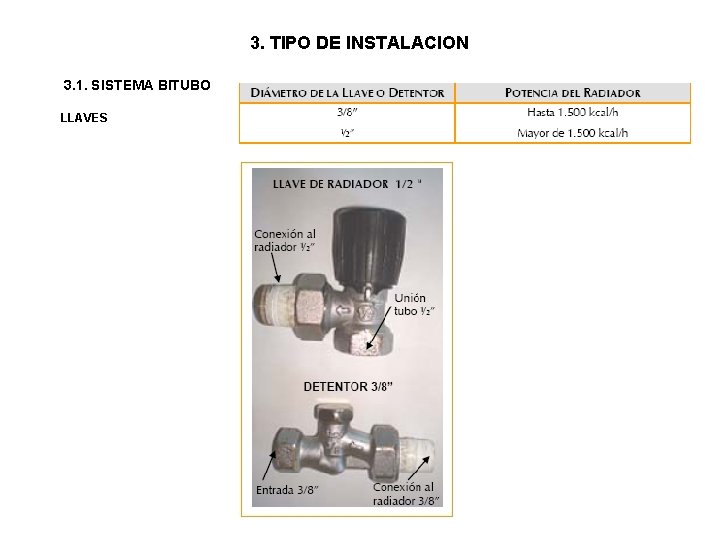

3. TIPO DE INSTALACION 3. 1. SISTEMA BITUBO LLAVES

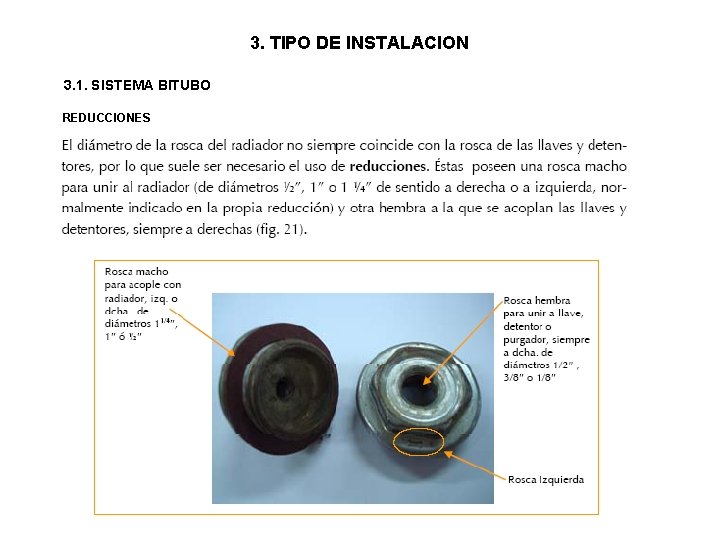

3. TIPO DE INSTALACION 3. 1. SISTEMA BITUBO REDUCCIONES

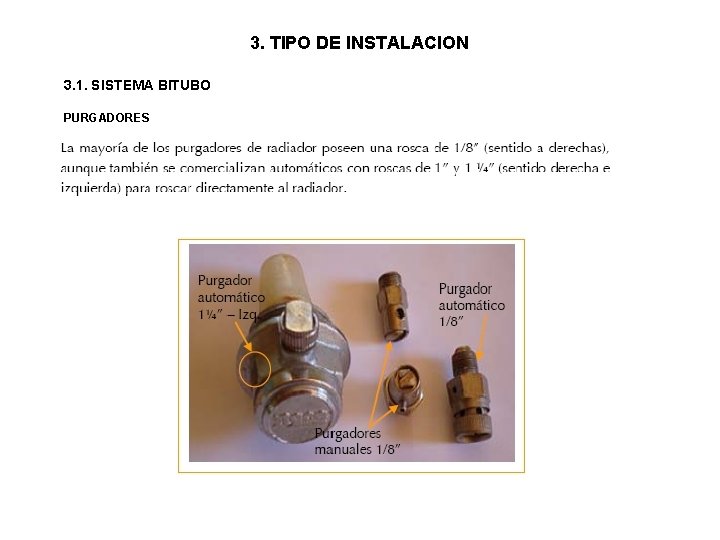

3. TIPO DE INSTALACION 3. 1. SISTEMA BITUBO PURGADORES

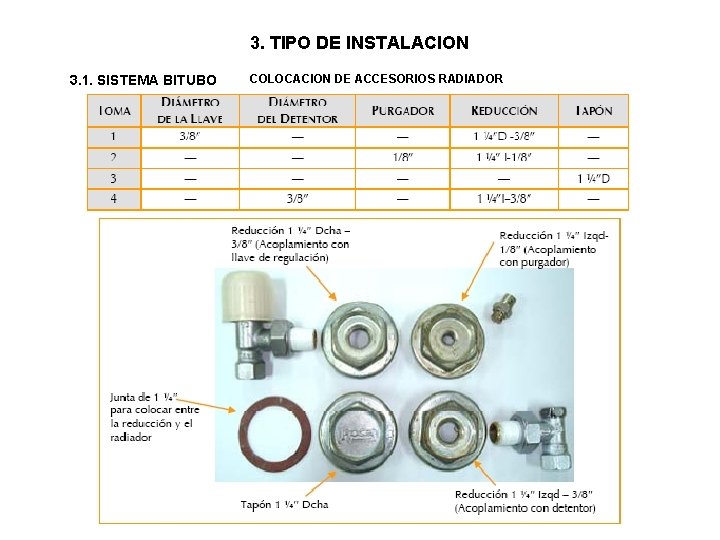

3. TIPO DE INSTALACION 3. 1. SISTEMA BITUBO COLOCACION DE ACCESORIOS RADIADOR

3. TIPO DE INSTALACION 3. 1. SISTEMA BITUBO COLOCACION DE ACCESORIOS RADIADOR

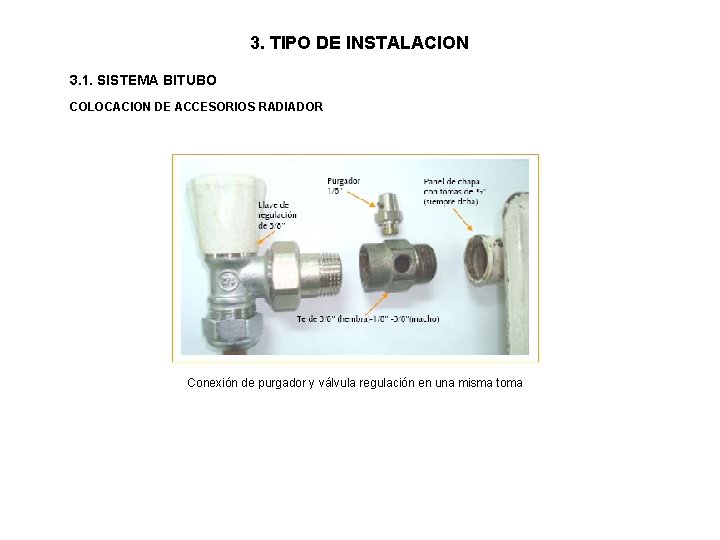

3. TIPO DE INSTALACION 3. 1. SISTEMA BITUBO COLOCACION DE ACCESORIOS RADIADOR Conexión de purgador y válvula regulación en una misma toma

3. TIPO DE INSTALACION 3. 2. SISTEMA MONOTUBO - Diferente Tª alimentación radiadores = Pérdida rendimiento. Los últimos radiadores deben sobredimensionarse. RITE indica que no se monte un anillo de más de 5 radiadores. - Ahorro tubería retorno. - El anillo debe tener un mismo diámetro.

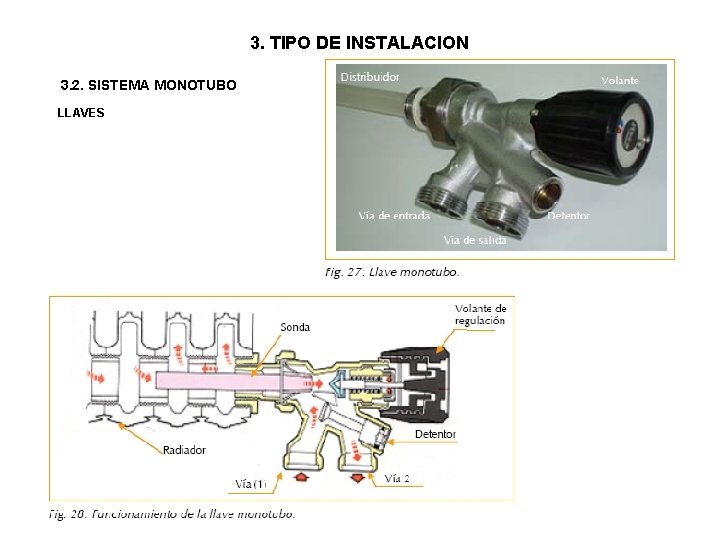

3. TIPO DE INSTALACION 3. 2. SISTEMA MONOTUBO LLAVES

4. MONTAJE DE RADIADORES 4. 1. UBICACION DE RADIADORES CORRECTO INCORRECTO

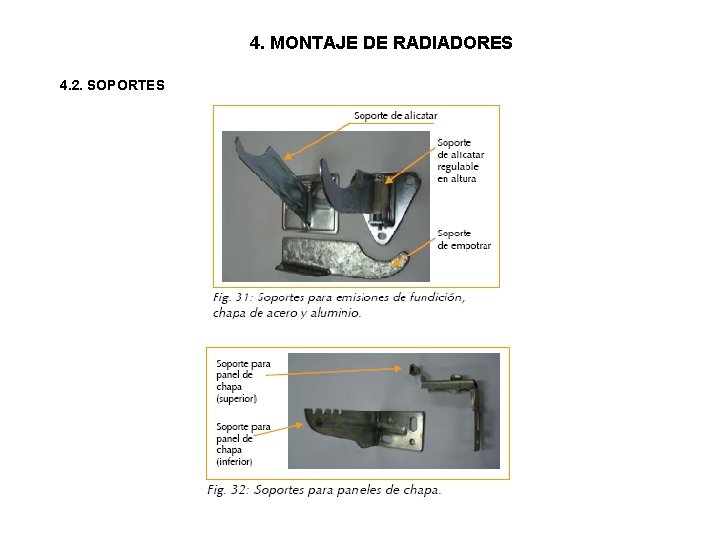

4. MONTAJE DE RADIADORES 4. 2. SOPORTES

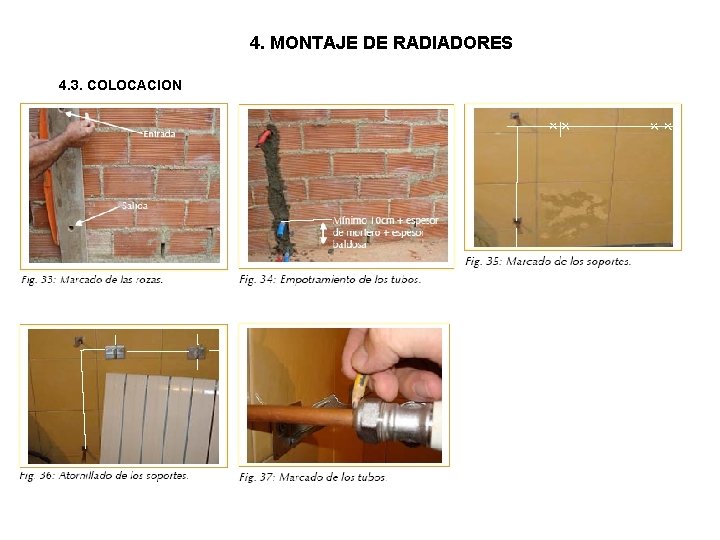

4. MONTAJE DE RADIADORES 4. 3. COLOCACION

4. MONTAJE DE RADIADORES 4. 4. COLOCACION

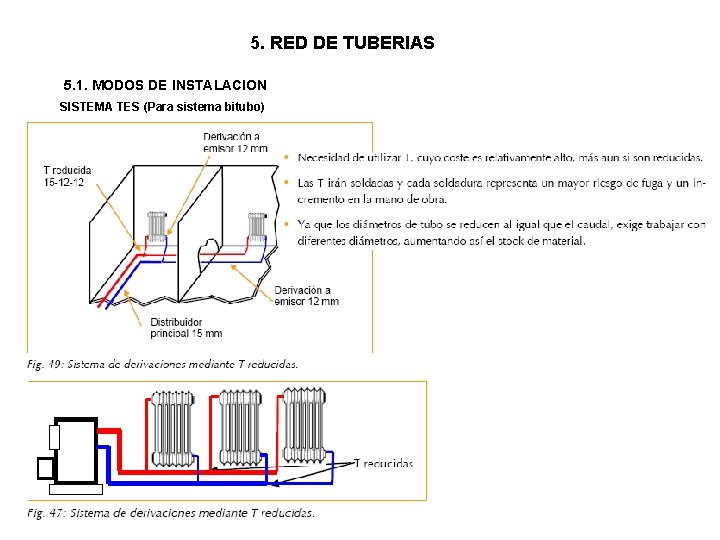

5. RED DE TUBERIAS 5. 1. MODOS DE INSTALACION SISTEMA TES (Para sistema bitubo)

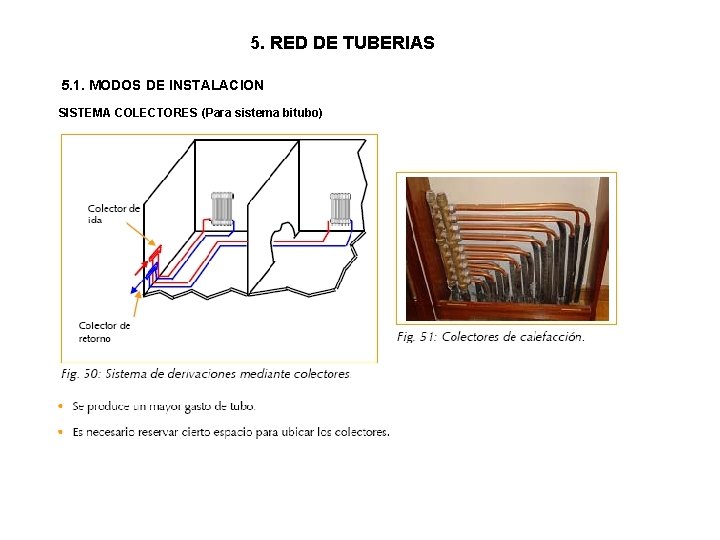

5. RED DE TUBERIAS 5. 1. MODOS DE INSTALACION SISTEMA COLECTORES (Para sistema bitubo)

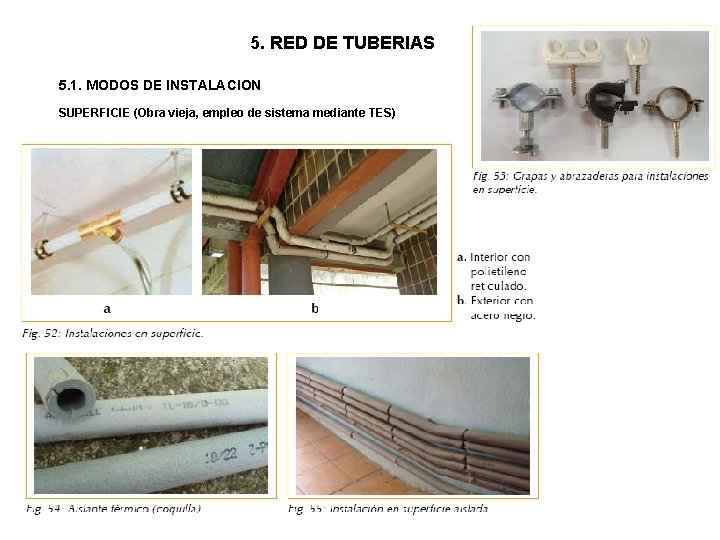

5. RED DE TUBERIAS 5. 1. MODOS DE INSTALACION SUPERFICIE (Obra vieja, empleo de sistema mediante TES)

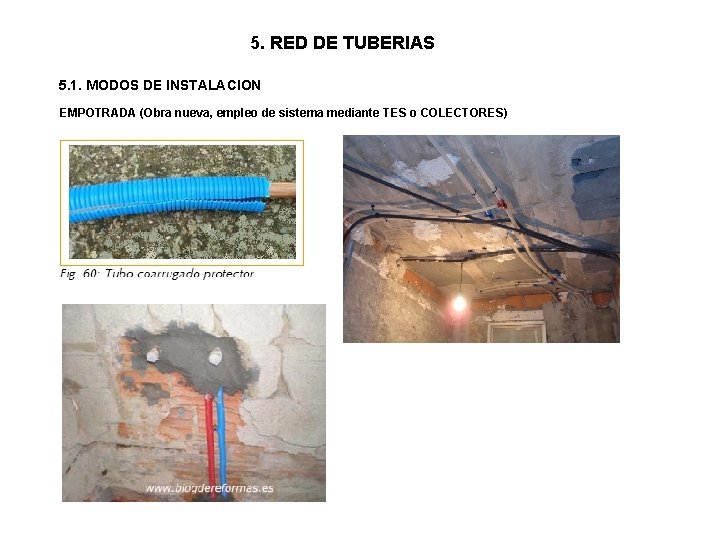

5. RED DE TUBERIAS 5. 1. MODOS DE INSTALACION EMPOTRADA (Obra nueva, empleo de sistema mediante TES o COLECTORES)

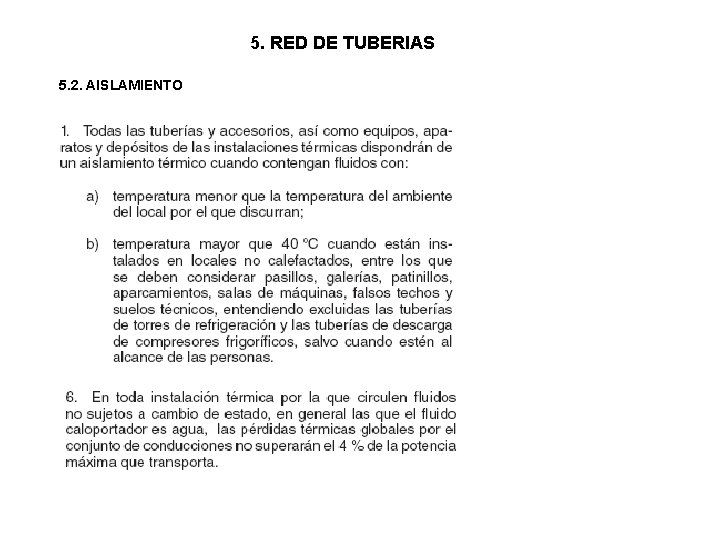

5. RED DE TUBERIAS 5. 2. AISLAMIENTO

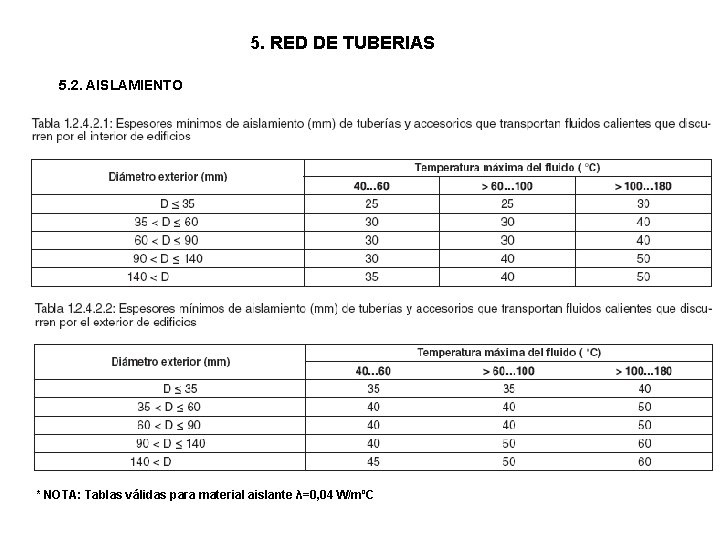

5. RED DE TUBERIAS 5. 2. AISLAMIENTO * NOTA: Tablas válidas para material aislante λ=0, 04 W/mºC

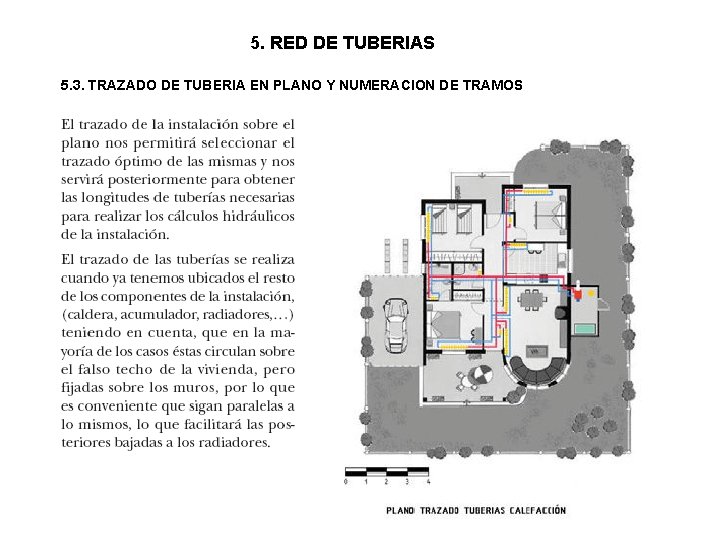

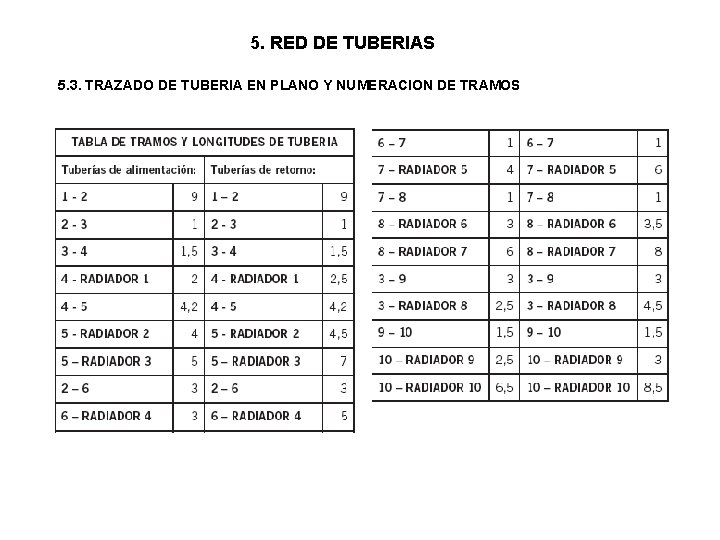

5. RED DE TUBERIAS 5. 3. TRAZADO DE TUBERIA EN PLANO Y NUMERACION DE TRAMOS

5. RED DE TUBERIAS 5. 3. TRAZADO DE TUBERIA EN PLANO Y NUMERACION DE TRAMOS

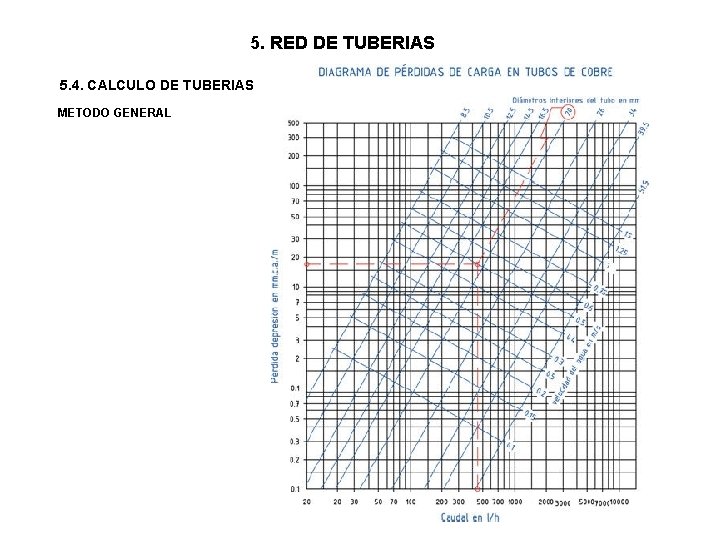

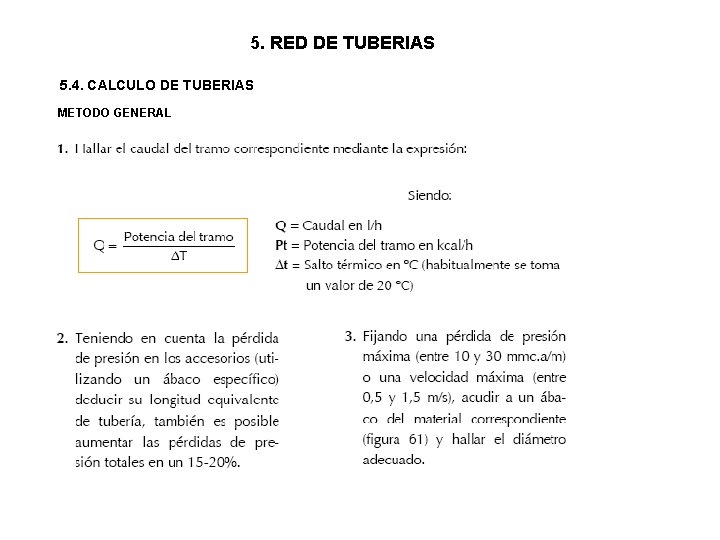

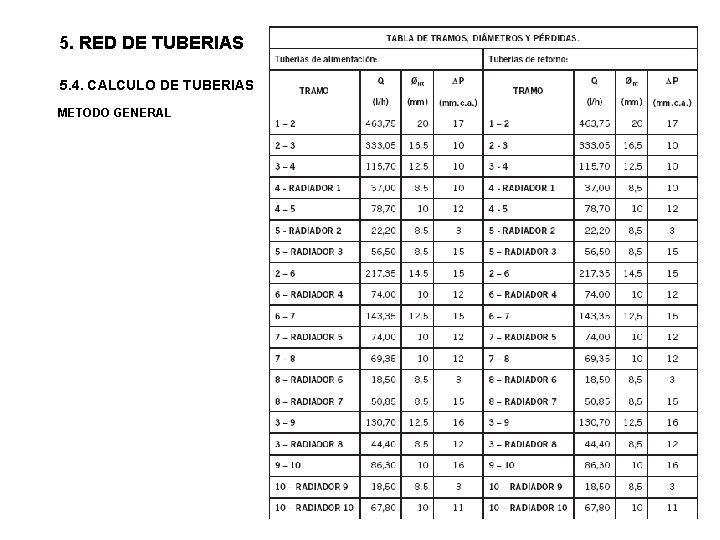

5. RED DE TUBERIAS 5. 4. CALCULO DE TUBERIAS METODO GENERAL

5. RED DE TUBERIAS 5. 4. CALCULO DE TUBERIAS METODO GENERAL

5. RED DE TUBERIAS 5. 4. CALCULO DE TUBERIAS METODO GENERAL

5. RED DE TUBERIAS 5. 4. CALCULO DE TUBERIAS METODO GENERAL

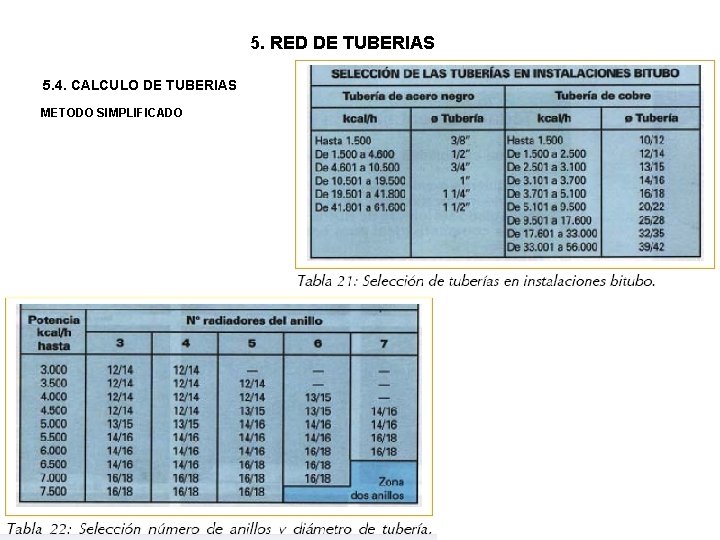

5. RED DE TUBERIAS 5. 4. CALCULO DE TUBERIAS METODO SIMPLIFICADO
