INSTALACIONES ELÉCTRICAS INDUSTRIALES

GENERALIDADES Se denominan Instalaciones Eléctricas Industriales a aquellas que tienen por finalidad suministrar energía eléctrica a todo sistema productivo tendiente a realizar un proceso de transformación. Dichos procesos pueden ser en mayor o en menor nivel de complejidad, por lo que encontraremos sectores industriales menores, medianos y mayores

GENERALIDADES Es importante establecer claramente el sistema productivo y naturaleza de la industria para seleccionar los elementos mas adecuados a esos requerimientos. Cualquier error en tal sentido implica un riesgo potencial en la instalación.

GENERALIDADES u Las instalaciones eléctricas industriales se caracterizan por: n n n Su complejidad y diversidad. Elevado nivel de confiabilidad del suministro de energía. Presencia simultanea de diversos niveles de tensión en los equipos (fuerza y control). Mayor necesidad de los sistemas de protección (interruptores, puestas a tierras, etc. ) Alternancia de fuentes energéticas

A. ELEMENTOS CONSTITUTIVOS

Los elementos que constituyen una Instalación Eléctrica Industrial son: n n n Sistema de Distribución Sistema de Alumbrado Sistema de Comunicación Sistema de Protección Sistema de Medición Sistema de Cargas

SISTEMA DE DISTRIBUCIÓN La característica de los componentes de este sistema son definidos en base al tipo de edificación y naturaleza del proceso de producción. Mediante este sistema se logra atender el requerimiento eléctrico a los equipos y/o máquinas eléctricas, estableciéndose la cantidad de circuitos necesarios.

Elementos El Sistema de Distribución en una instalación industrial está constituido por: q Subestación eléctrica (Transformador, medición, etc) q El Tablero General, Tablero de Control de Motores y/o los Tableros de Distribución. q El tipo de canalización y conductores eléctricos

Criterios de diseño q El tipo de canalización de los conductores se establece evaluando: q q el tipo de edificación, la naturaleza del proceso de producción y el impacto del medio entorno. La ubicación de la Subestación Eléctrica se determina considerando: ü Cercanía al suministro de energía de parte del concesionario ü Seguridad que debe ofrecer la instalación ü Naturaleza del proceso de producción

Criterios de diseño q La ubicación del Tablero General y/o de Distribución se determina considerando: ü ü ü q Accesibilidad y cercanía al punto de suministro de energía Seguridad (accionamiento – entorno) Centro de cargas (tableros de distribución) La ubicación del Tablero de Control de motores se condiciona a: ü ü ü Facilidad del control del proceso productivo El nivel de protección mecánica - eléctrica Centro de cargas

SISTEMA DE ALUMBRADO Este sistema pretende satisfacer la necesidad visual requerida a cada proceso de la producción, así como proporcionar a la misma de la seguridad correspondiente. Es importante en tal sentido evitar los efectos de deslumbramiento o fatiga visual por un inadecuado sistema de iluminación.

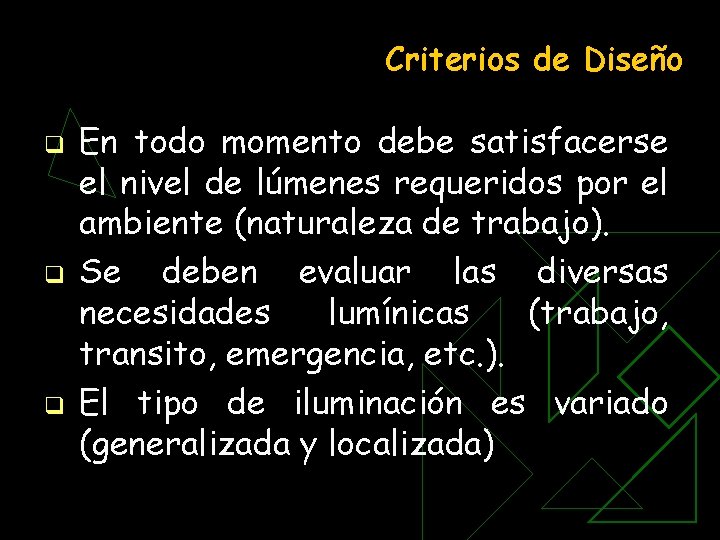

Criterios de Diseño q q q En todo momento debe satisfacerse el nivel de lúmenes requeridos por el ambiente (naturaleza de trabajo). Se deben evaluar las diversas necesidades lumínicas (trabajo, transito, emergencia, etc. ). El tipo de iluminación es variado (generalizada y localizada)

Criterios de Diseño q La selección de la luminaria se condiciona a: El rendimiento o eficiencia lumínica. q El color de la luz emitida q El color del ambiente iluminado q q q El entorno productivo condiciona la característica de diseño de la luminaria (zonas peligrosas: gases, calor, etc). El sistema de control de las luminarias puede ser centralizado.

SISTEMA DE COMUNICACIÓN Este sistema proporciona a la actividad industrial la posibilidad de una adecuada comunicación entre diversos ambientes de la misma y con el exterior. Se deben distinguir la necesidad de comunicación en dos aspectos: ü Comunicación comercial: relacionada con la actividad externa de la industria ü Comunicación operativa: relacionada con la actividad interna de la industria

Criterios de Diseño q q Comunicación comercial ü Telefonía fija - Fax ü Internet e intranet ü Radio comunicación Comunicación operativa. ü Intranet ü Sistema de audio - video (vigilancia, operación, etc. ) ü Intercomunicadores ü Señales y/o avisos específicos

Criterios de Diseño q q La ubicación de los elementos de comunicación deben contar con medios que faciliten la comunicación (cabinas) Se debe evaluar la necesidad de amplificar la señal de comunicación en base a la cantidad de salidas de comunicación. La ubicación de las salidas de audio se plantean en términos de la comunicación generalizada. Para las cámaras de video así como de los monitores se consideran los “procesos a controlar”

Criterios de Diseño q Otro medio importante de la comunicación es el relativo a la señales luminosas y sonoras, que permiten una identificación rápida de parte de los trabajadores de las condiciones de estado y operación de los equipos y máquinas, por lo que su ubicación es de relativa importancia para el mejor control del proceso de producción.

SISTEMA DE PROTECCIÓN El Sistema de Protección en una instalación industrial requiere de una evaluación adecuada, pues la implicancia de una falla no radica únicamente en el daño a la persona sino al proceso productivo. Reconociendo que el daño económico mayor a una industria radica en el efecto sobre el proceso productivo, los sistemas a elegir deben cuidar adecuadamente este aspecto.

Criterios de Diseño q q q La definición de los elementos de protección (interruptores, fusibles, etc. ) se hará respetando el valor de la corriente máxima del circuito. Debe prevalecer la lógica de operación del sistema productivo para los enlaces de accionamiento de los dispositivos de protección. La actuación del dispositivo de protección se coordina, de manera que siempre actúe el más cercano a la falla producida.

Criterios de Diseño q q q Los valores de cortocircuito establecidos para el sistema definen la capacidad de ruptura de los elementos de protección. Se debe garantizar, independientemente del sistema de actuación de los dispositivos de protección, que éstos liberen todas las fases en caso de producirse una falla. El sistema de puesta a tierra debe ser conectado a todo el sistema productivo, velando por el mantenimiento del mismo.

Criterios de Diseño q q q El sistema de puesta a tierra deberá ser evaluado por lo menos una vez al año. Se establecerán los sistemas de puesta a tierra independientes (BT / MT) en caso de ser necesarios, garantizando en todo los casos que su valor sea el requerido. Todo dispositivo de protección debe ser identificado de manera inequívoca, a fin de garantizar que su actuación libera completamente de energía ese circuito.

SISTEMA DE MEDICIÓN Comprenden los elementos que permiten la entrega y medición de la energía eléctrica al predio respectivo por parte del Concesionario de Energía. La ubicación física de la misma siempre es fuera del predio, garantizando en todo momento la accesibilidad de parte del personal de la Concesionaria para su lectura y atención.

Criterios de Diseño u u En industrias, en atención al sistema tarifario eléctrico vigente, es posible que los elementos de medición se encuentren en el lado de M. T o B. T. independientemente del nivel de tensión en que se entregue la energía al predio. En tal sentido, los componentes del sistema de medición diferirán si es que se realiza en un nivel u otro de tensión.

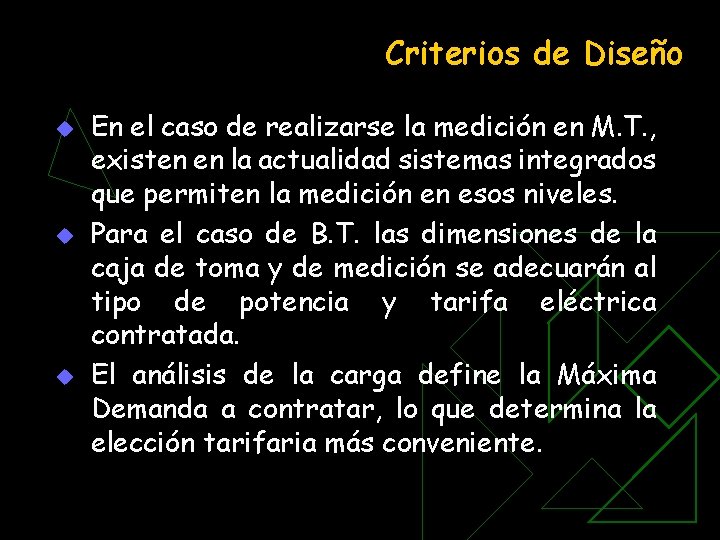

Criterios de Diseño u u u En el caso de realizarse la medición en M. T. , existen en la actualidad sistemas integrados que permiten la medición en esos niveles. Para el caso de B. T. las dimensiones de la caja de toma y de medición se adecuarán al tipo de potencia y tarifa eléctrica contratada. El análisis de la carga define la Máxima Demanda a contratar, lo que determina la elección tarifaria más conveniente.

B. SISTEMAS DE CARGAS

Elementos Los elementos que constituyen el Sistema de Cargas en una instalación eléctrica industrial son: q q q Cargas de Fuerza (generalmente motrices) Aire acondicionado, extracción y ventilación Cargas móviles (tomacorrientes)

Criterios de Diseño q q Se requiere conocer la potencia y naturaleza de la carga para determinar correctamente los alimentadores y protección necesaria. La información técnica aplicable se encuentra en el Tomo V – Capítulo 5: “Los conductores que alimentan dos o más motores deberán tener una capacidad igual a la suma del valor nominal de la corriente a plena carga de todos los motores, más el 25% de la corriente del motor de mayor potencia del grupo”

Criterios de Diseño q q Se debe considerar la movilidad de las cargas a conectar en los circuitos de tomacorrientes, los que generalmente serán de elementos motrices menores (taladros, cortadoras, etc. ). Los tomacorrientes industriales se diseñan de manera que permitan la seguridad de operación tanto en uso como cuando no.

C. ANÁLISIS DE LA ELECCIÓN TARIFARIA

OPCIONES TARIFARIAS OPCION TARIF. TIPO DE MEDICION CARGOS DE FACTURACIÓN a) b) MT 2 BT 2 Medición de dos energías activas y dos potencias activas (2 E 2 P) Energía: Punta y Fuera de punta Potencia: Punta y Fuera de punta c) d) e) f) Cargo fijo mensual Cargo por energía activa en hora de punta Cargo por energía activa en hora fuera de punta Cargo por potencia activa en hora fuera de punta Cargo por energía reactiva

OPCIONES TARIFARIAS OPCION TARIF. MT 3 BT 3 CARGOS DE FACTURACIÓN TIPO DE MEDICION Medición de dos energías activas y una potencia activa (2 E 1 P) a) Energía: Punta y Fuera de punta Potencia: Máxima del mes c) Calificación de potencia: P: Usuario presente en punta PF: Usuario presente en fuera de punta b) d) e) Cargo fijo mensual Cargo por energía activa en hora de punta Cargo por energía activa en hora fuera de punta Cargo por potencia activa Cargo por energía reactiva

OPCIONES TARIFARIAS OPCION TARIF. CARGOS DE FACTURACIÓN TIPO DE MEDICION Medición de una energía activas y una potencia activa (1 E 1 P) a) b) MT 4 BT 4 Energía: Total del mes Potencia: Máxima del mes Calificación de potencia: P: Usuario presente en punta PF: Usuario presente en fuera de punta c) d) Cargo fijo mensual Cargo por energía activa Cargo por potencia activa Cargo por energía reactiva

OPCIONES TARIFARIAS OPCION TARIF. TIPO DE MEDICION CARGOS DE FACTURACIÓN a) b) BT 5 A Medición de dos energías activas (2 E) Energía: Punta y Fuera de punta BT 5 B Medición de una energía activa (1 E) Energía: Total del mes BT 6 Medición de una potencia activa (1 P) Potencia: Máxima del mes c) d) a) b) Cargo fijo mensual Cargo por energía activa en horas de punta Cargo por energía activa en horas fuera de punta Cargo por exceso de potencia en horas fuera de punta Cargo fijo mensual Cargo por energía activa Cargo fijo mensual Cargo por potencia activa

OPCIONES TARIFARIAS La calificación del usuario será efectuada por la empresa de distribución eléctrica según el grado de utilización de la potencia en horas de punta o fuera de punta. El usuario será calificado como presente en punta cuando el cociente entre la demanda media del usuario en horas de punta y su demanda máxima es mayor o igual a 0, 5, En caso contrario será considerado presente en fuera de punta. como

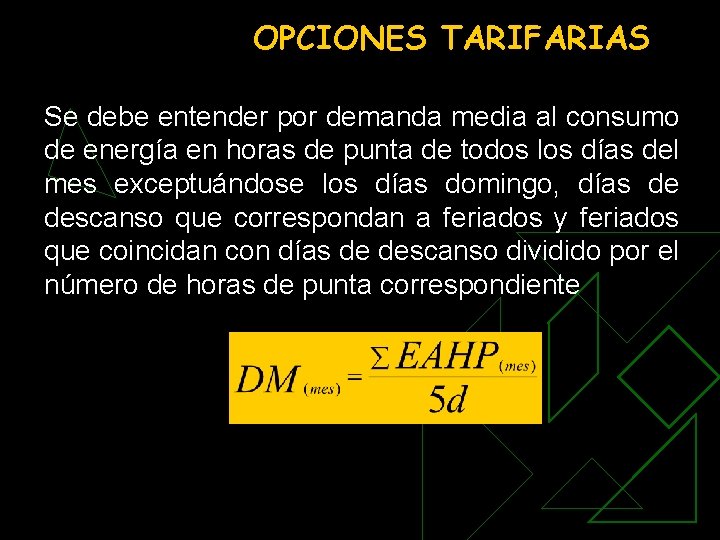

OPCIONES TARIFARIAS Se debe entender por demanda media al consumo de energía en horas de punta de todos los días del mes exceptuándose los días domingo, días de descanso que correspondan a feriados y feriados que coincidan con días de descanso dividido por el número de horas de punta correspondiente

OPCIONES TARIFARIAS Por consiguiente la calificación eléctrica del usuario queda definida de la siguiente manera: PRESENTE EN HORA PUNTA PRESENTE EN HORA FUERA DE PUNTA

OPCIONES TARIFARIAS Para aquellos usuarios que no cuenten con equipos de medición adecuados para efectuar la calificación, la empresa de distribución eléctrica instalará equipos de medición apropiados para efectuar los registros correspondientes por un período mínimo de siete (7) días calendario consecutivos. Cualquier reclamo sobre la calificación deberá ser efectuado ante la empresa de distribución eléctrica. De no ser atendido por la empresa de distribución eléctrica en el término de 30 días calendario , el usuario podrá solicitar su recalificación ante el OSINERG.
