Cohetes y satélites Gonzalo Tancredi Depto. Astronomía Fac. Ciencias
El principio del globo
Las leyes de Netwon § Primera: Los objetos en reposo se mantendrán en reposo y los objetos en movimiento se mantendrán en movimiento en una línea recta hasta que actuen sobre ellos fuerzas no balanceadas. § Segunda: Fuerza es igual a masa por aceleración. § Tercera: Para cada acción hay siempre una reacción igual y opuesta.
Primera ley
Tercera Ley
Segunda Ley F = m * a mcañon a cañon = mbala a bala
Gravitación Universal Igualando con la Segunda ley y despejando la aceleración Para r =R= 6375 km g = 9. 81 m/s 2 Introduzco
Movimiento circular Aceleración centrípeta Igualando la acir y g Velocidad angular Período orbital
LEO – Low-Earth orbit v. LEO 7. 9 km/s PLEO 5060 s = 84. 3 min
¿Dónde ubicar un satélite fijo respecto a la superficie? Si la Tierra rota con Psidéreo = 23 h 56 m 4 s Despejando r de la ec. del período orbital, obtenemos Introduciendo este valor de P, calculamos r = 42164 km (h = 35789 km) Órbitas geosincrónicas o geoestacionarias
Arthur C. Clarke - En Wireless World (Octubre 194): "Extra-Terrestrial Relays: Can Rocket Stations Give World-wide Radio Coverage? "
Geoestacionario vs Geosincrónico Geoestacionario Trayectoria en la superficie de de un satélite geosincrónico (no geoestacionario)
Comparación a escala real de una órbita geoestacionaria y una polar
Tipos de órbitas
Tipos de órbitas LEO Altura (km) < 2000 MEO ~ 10000 HEO SSO q~500 8 – 24 hr Molnya Q~50000 35789 23 h 56 m 4 s GOES Com. Sat 1000 100 min. Cospas- sun-synchronous polar GEO Período Ejemplos 90 min – Iridium 2 hr Landsat 6 hr GPS c/24 h por el mismo lugar Sarsat
Movimiento elítpico a – semieje mayor periastro: q=a(1 -e) apoastro: Q=a(1+e)

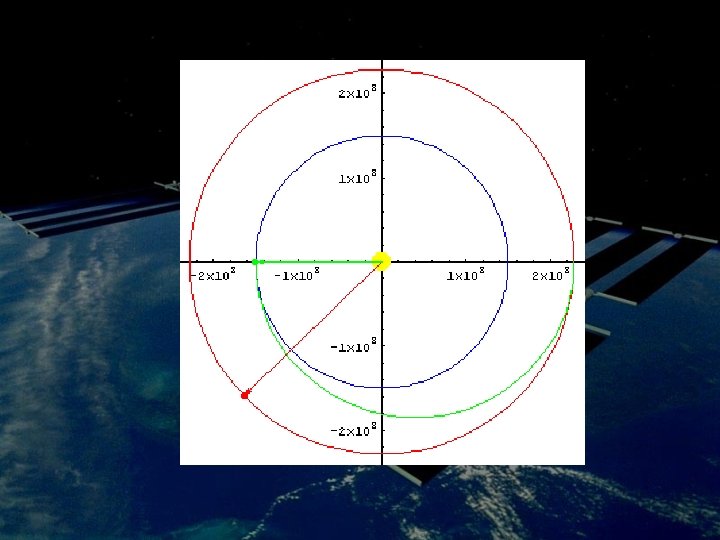

Elipse de transferencia o de Hohmann Es la trayectoria que requiere menor energía. Duración del tránsito
Los puntos Lagrangianos en el problema de los 3 cuerpos Los puntos L 1, L 2 y L 3 son solo estables en el plano perpendicular a la línea entre los cuerpos masivos. Los puntos L 4 y L 5 son estables, una partícula cercana a ellos describe una órbita con forma de banana en un referencial con los cuerpos masivos fijos (asteroides troyanos).
Asistencia gravitatoria
Velocidad de Escape Para lograr que una partícula escape del campo gravitatorio debemos darle suficiente energía cinética para sobrellevar la energía potencial negativa. Energía Potencial Gravitatoria Energía Cinética Igualando Para r =R= 6375 km vesc = 11. 2 km/s
Ecuación de empuje
Ecuación del cohete Cohete de masa m, se mueve con vel. v Expulsa gas a una tasa constante q=dm/dt a vel. constante ve. . Asumo Pe=Pa Calculamos la velocidad vb al final de una combustión de tiempo t:
Impulso específico Es la razón entre el Empuje y el peso del flujo de masa a nivel de la superficie: El Impulso específico es el tiempo en el cual el motor del cohete provee de un empuje igual al peso del combustible consumido. También se usa para caracterizar a los propulsores (combustibles), en cuyo caso refiere al Iesp máximo teórico que daría un motor perfecto.
Propulsores (propellant) químicos Es la mezcla química que se quema en un cohete para proveer empuje. Propulsor = Combustible + Oxidante Cobustible – es la sustancia que se quema al combinarse con un oxígeno para proveer gas para la propulsión. Oxidante – es el agente que libera oxígeno. Los propulsores se clasifican según su estado en: líquidos, sólidos o híbridos.
Motores con combustible líquido Tres tipos: • petróleo - (queroseno –RP 1) – poco eficientes, primeras etapas de Atlas, Delta y Saturn V • criogenicos – (gases licueficados: LH 2+LO 2 – alto Iesp) – dificultad de almacenaje, etapas superiores de Saturn V • hypergolics – (hydrazine) – ignición espontánea, tóxicos, bueno para maniobras orbitales – sistema de control del Space Shuttle
Motores con combustible sólido Consiste de un compartimento cerrado de acero con la mezcla de combustible y oxidante. Comienza a quemar del centro hacia fuera, luego de encendido se quema hasta agotarse. Hay dos tipos de propulsores: • homogeneos – nitrocelulosa y nitroglicerina • compuestos – mezcla de polvo de sal mineral como oxidante (amoníaco percloratado) y aluminio combustible
sólido Cohetes de combustible líquido
Selected Chemical-Rocket Fuels Liquid propellants Fuel Hydrogen(LH 2) Kerosene Monomethyl hydrazine (MMH) Solid propellants Fuel Powdered Al Oxidizer Isp (s) Oxygen (LOX) 450 LOX 260 Nitrogen tetroxide (N 2 O 4) 310 Oxidizer Ammonium perchlorate Isp (s) 270
El transbordador espacial
Cohetes descartables y reciclabes
Sistemas alternativos de propulsión § Electrotérmicos: calienta el gas con un filamento § Electrostático (Ion): se ioniza gas (Xenón) y se acelera en un potencial eléctrico § Electrodinámico: Magneto. Plasma. Dynamic (MPD) acelera gas que ioniza en cátodo-ánodo cilíndrico § Fotónico: Velas solares § Nuclear: Fisión – Fusión § Antimateria: aniquilación produce piones energéticos
Propulsión iónica – Deep Space 1
Sistemas alternativos de propulsión Tipo de motor Impulso espec. (s) Químico 150 -450 Termonuclear 825 -925 Electrotérmica 800 -1200 Electromagnético 2000 -5000 Electrostático - Ion 3500 -10000 Antimateria 106
Uso de los Satélites Artificiales § § § Telecomunicaciones Sensores Remotos Predicción Climática Posicionamiento Global Observaciones Astrofísicas
Telecomunicaciones GEO La señal recorre ~72000 km, demora 0. 24 seg. !! Transponder
Telecomunicaciones LEO Sistema Iridium: 66 satélites en 6 planos orbitale (86°) a 780 km (100 min)
Sensores Remotos Cuenca del Río de la Plata Sistema Fluvial del Plata Cuencas Hidrográficas América del Norte de noche
Monitoreo del Clima
Emergencias ambientales Inundaciones en Santa Fe
Global Positioning System (GPS)
Sitios de lanzamiento 1 - Vandenberg 2 - Edwards 3 - Wallops Island 4 - Cape Canaveral 5 - Kourou 6 - Alcantara 7 - Hammaguir 8 - Torrejon 9 - Andoya 10 - Plesetsk 11 - Kapustin Yar 12 - Palmachim 13 - San Marco 14 - Baikonur 15 - Sriharikota 16 - Jiuquan 17 - Xichang 18 - Taiyuan 19 - Svobodny 20 - Kagoshima 21 - Tanegashima 22 - Woomera
Chatarra espacial: es cualquier forma de objeto creado por el hombre lanzado al espacio que no siga teniendo propósitos útiles: § Partes descartables (ej: etapas superiores de cohetes) § satélites abandonados § partes de naves espacilaes (ej. tornilos, juntas) § materiales varios (ej, pinturas, aislación) § naves siniestradas (mas de 124 han sido identificadas)
Chatarra espacial

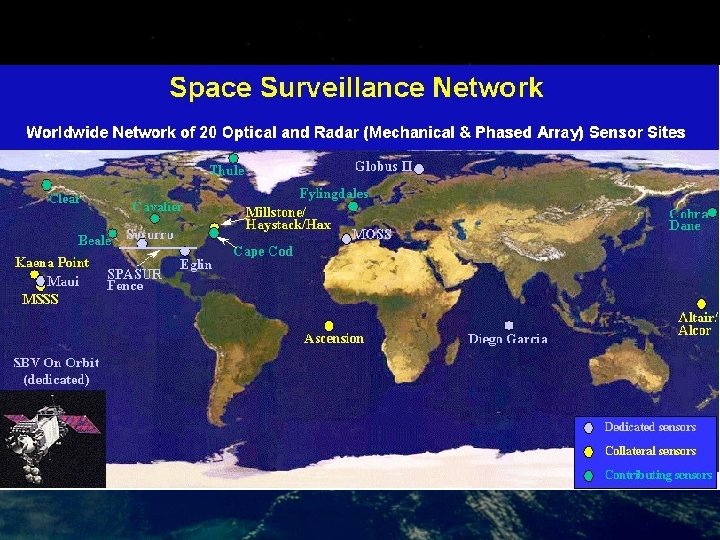

Detección de chatarra desde la superficie Observaciones de radar (objetos en LEO de 1 -30 cm) § Telescopios (buenos para fragmentos en órbitas geostacionarias, pero para LEO mínimo tamaño detectado es 5 cm)
Detección de chatarra en el Espacio § Telescopios espaciales con observación en el visible e IR (PROBA-DEBBIE) § Recuperación de superficies de naves espaciales (Long Duration Exposure Facility -LDEF)
Chatarra en LEO § Fragmentos viajan a ~10 km/seg respecto a satélites en órbita § Fragmentos de 1 mm-1 cm no penetran un satélite § Fragm. 1 -10 cm – lo penetran y dañan seriamente § Un fragmento de 10 cm y masa 1 kg impactando en un satélite, crea aprox. 1 millón de fragmentos de > 1 mm

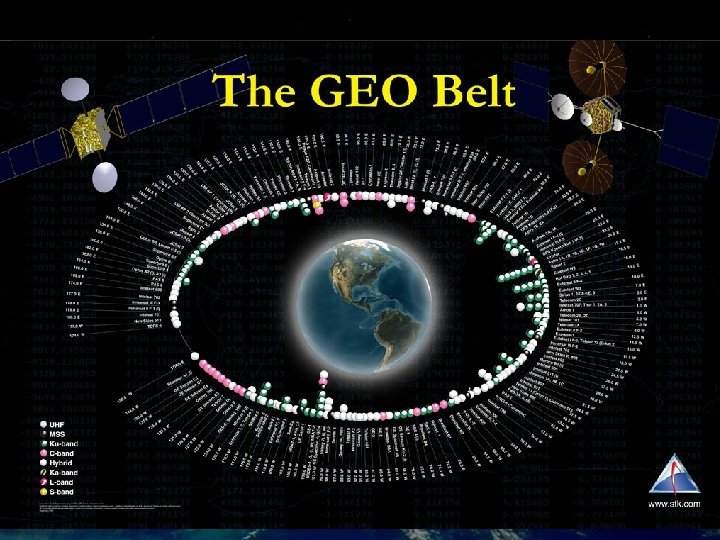

Chatarra en GEO y Polar GEO Polar
Datos § Más de 110. 000 fragmentos de mas de 1 cm de diámetro § A alturas < 2000 km son mas numerosos que los meteoroides
¿Cuánto tiempo permanece un fragmento en órbita? Altura (km) Vida media 200 1 -4 días 600 25 -30 años 1000 2000 años 20000 años
El futuro
