CODEVISION AVR C CODEVISION AVR C Code vision

CODEVISION AVR C

CODEVISION AVR C • Code vision AVR merupakan compiller bagi bahasa pemrograman C, sistem IDEAPG (Integrated Development Environment and Automatic Program Generator) yang di disain khusus untuk keluarga mikrokontroler Atmel AVR dapat mempermudah pemrograman C.

CODEVISION AVR C • Sebagai Compiller C, Code Vision AVR telah mengandung hampir semua elemen bahasa pemrograman ANSI C. Dengan disediakannya beberapa fitur tambahan yang merupakan kebutuhan dari arsitektur AVR dan sistem embedded.

CODEVISION AVR C • Sistem Integrated Development Environment (IDE) telah disediakan dalam Chip AVR pada System Programmer Software yang memungkinkan mentransfer program secara otomatis ke dalam chip mikrokontroler setelah proses kompilasi sukses.

CODEVISION AVR C • System Programer Sofware di disain untuk bekerja secara konjungsi dengan produk Atmel STK 500/AVRISP/AVRProg (AVR 910 application note), sistem Kanda, STK 200+/300, Dontronics DT 006, Vogel Elektronik VTEC-ISP, futurlec JRAVR dan Micro Tronics ATCPU/Mega 2000 development boards.

• New Project • Run Code. Vision

• Chip select

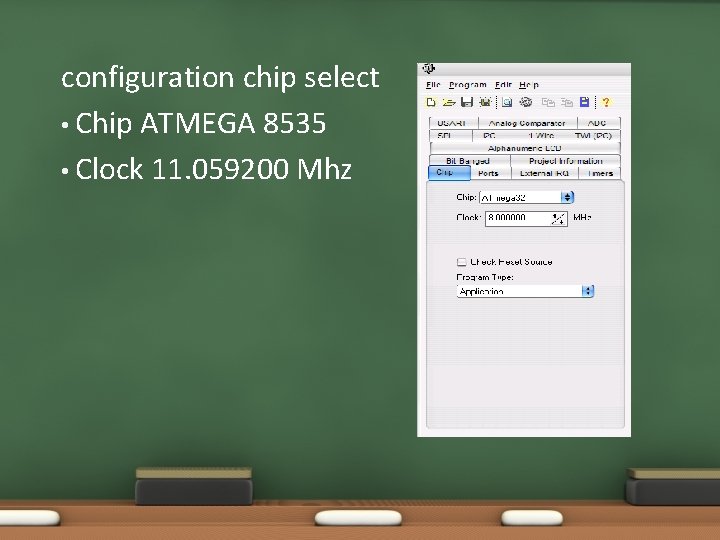

configuration chip select • Chip ATMEGA 8535 • Clock 11. 059200 Mhz

• Untuk port gunakan PORTC untuk LED PORTC. 0 – PORTC. 7 = output (0)

• Save and Generate

• Save File – make folder and files

• Display

• Configuration ready compile

• CODE PROGRAM • • Untuk menyalakan sebuah led misalkan pada posisi PORTC. 0 (PORTC memiliki 8 buah PIN. Pin 0 -7), maka Dapat dituliskan pada akhir program yang paling bawah; while(1){ //Place your code here) PORTC. 0=0; PORTC. 1=1; PORTC. 2=1; PORTC. 3=1; PORTC. 4=1; PORTC. 5=1; PORTC. 6=1; PORTC. 7=1; }}

Penulisan code dengan Cara lain : PORTC= 0 b 1111110; Atau PORTC = 0 x 7 E ; // 1111110

SETTING USB – DOWNLOADER : • • INSTALL DEVICE USB DOWNLOADER CONNECT USB DOWNLOADER TO PC/LAPTOP SETTING COM PORT: • • COMPUTER -> MANAGE -> DEVICE MANAGER PORT (COM &LPT) -> PROLIFIC USB TO SERIAL COMM PORT (COM. . )

• Configuration PORT Programmer

Choice : • AVR Chip programmer type • COM PORT • BAUD RATE

• COMPILER AND BUILD ALL PROGRAM Or Shift F 9

• Connecting USB Downloader - PC/Laptop Microcontroller, And. .

• Process Downloading. .

FINISH

• Error DOWNLOADING Solution : • Check COM PORT • Check Baud Rate • Check Connection Downloader • Check Prog/Serial TTL select

• CV AVR WITH PROTEUS OPEN PROGRAM ISIS PROTEUS PROFESSIONAL

• synchronization cv avr with proteus • Creat Project and Design • Double click pict microcntroller

• synchronization cv avr with proteus • Select clock frequency • Select program file, (HEX file type)

• synchronization cv avr with proteus • Running ISIS Proteus • FINISH. . . Created by. Dwisnanto Putro, Manado, September 2012

TASK • BUATLAH project dengan system menyalakan led hanya pada PORTC. 1, PORTC. 3, PORTC. 5, dan PORTC. 7. PORT Yang lainnya MATI

TASK • BUATLAH project dengan system menyalakan led hanya pada PORTC. 0, PORTC. 2, PORTC. 4, PORTC. 6 ndan PORTC. 8. PORT Yang lainnya MATI

TASK • BUATLAH project dengan system menyalakan led hanya pada PORTC. 1, PORTC. 4, PORTC. 6, dan PORTC. 7. PORT Yang lainnya MATI. Dengan menggunakan cara pengalamatan HEXA.

TASK • BUATLAH project dengan system menyalakan led hanya pada PORTC. 7, PORTC. 6, PORTC. 3, PORTC. 1 dan PORTC. 0. PORT Yang lainnya MATI.
