Auto. CAD Uputstva za rešavanje radova iz 2 D i 3 D grafike prof. Robert Živanov master inženjer mašinstva Š. C. “Nikola Tesla”, Vršac

2 D Grafika 9 primera i crtanje zaglavlja

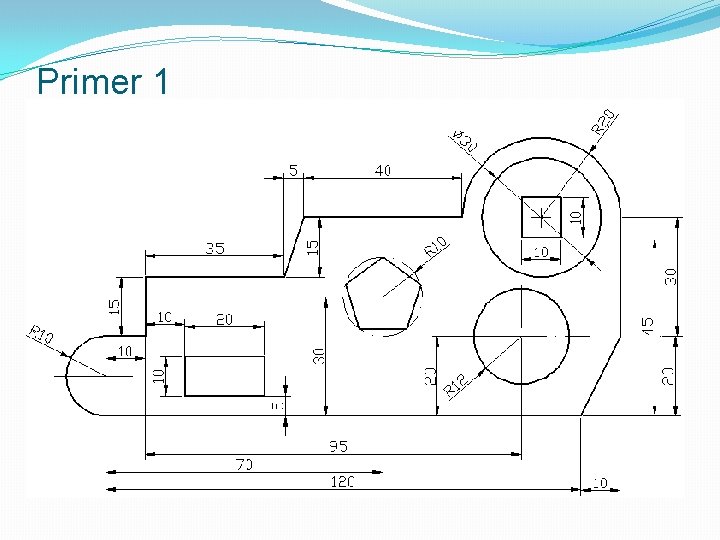

Primer 1

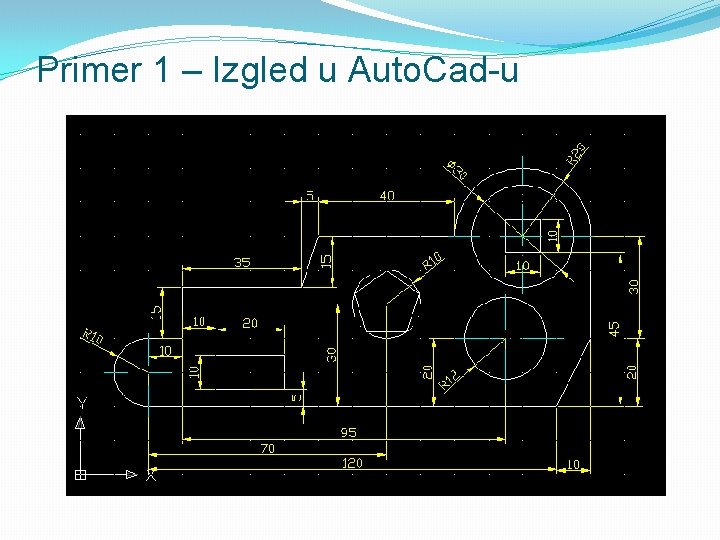

Primer 1 – Izgled u Auto. Cad-u

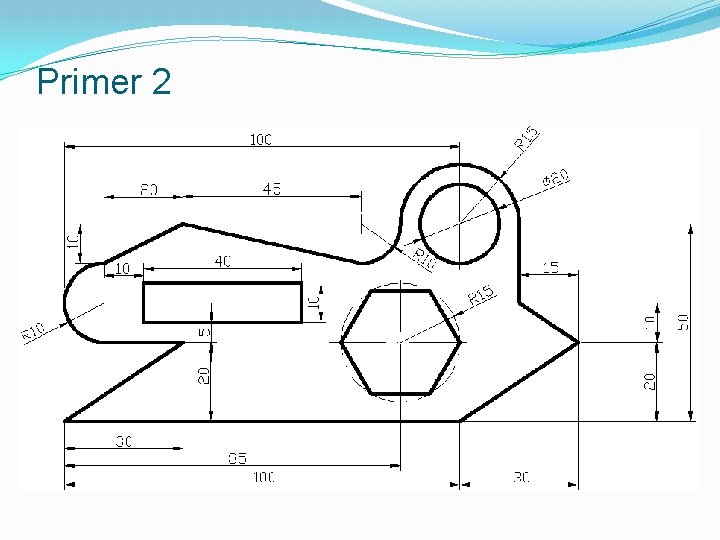

Primer 2

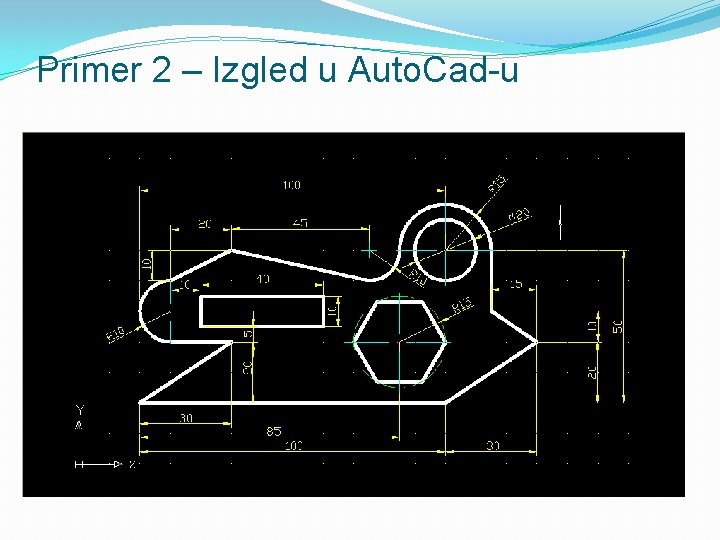

Primer 2 – Izgled u Auto. Cad-u

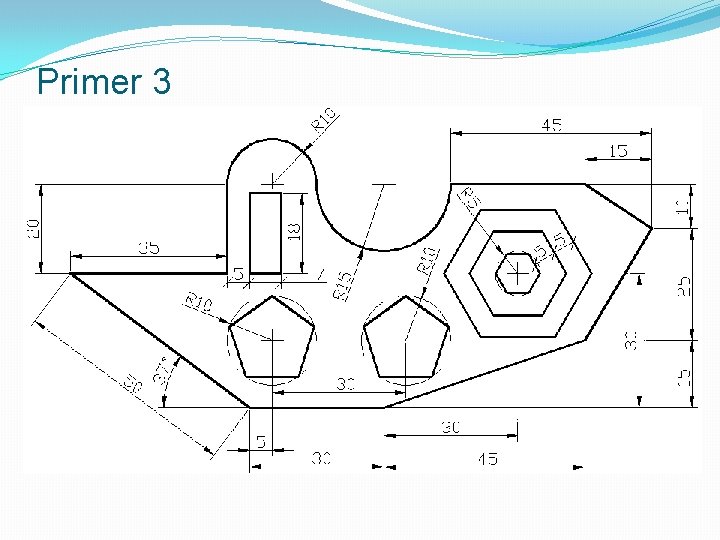

Primer 3

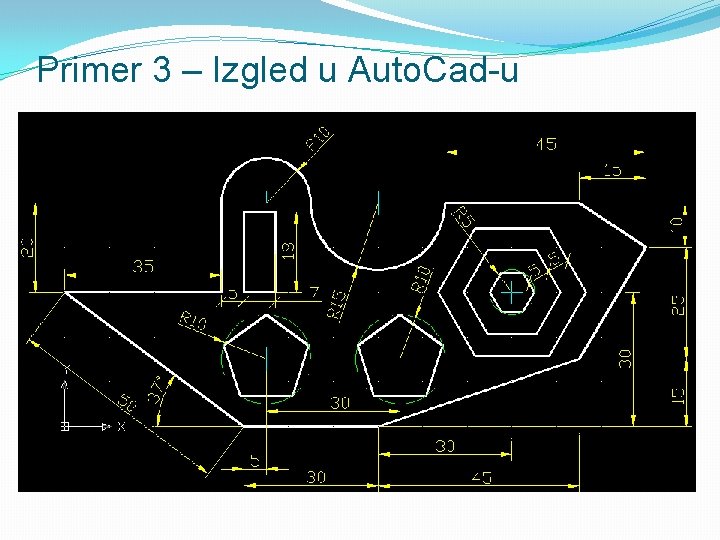

Primer 3 – Izgled u Auto. Cad-u

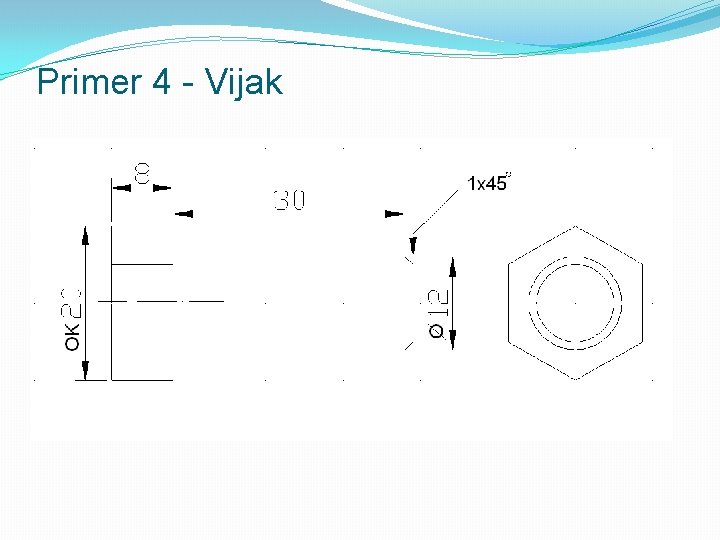

Primer 4 - Vijak

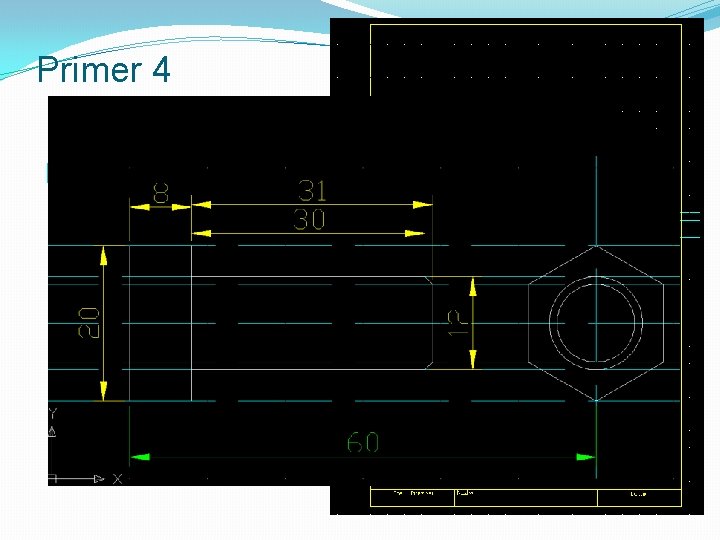

Primer 4 �Izgled u Auto. Cad-u.

Primer 5 – Vratilo 1 � Bez detalja

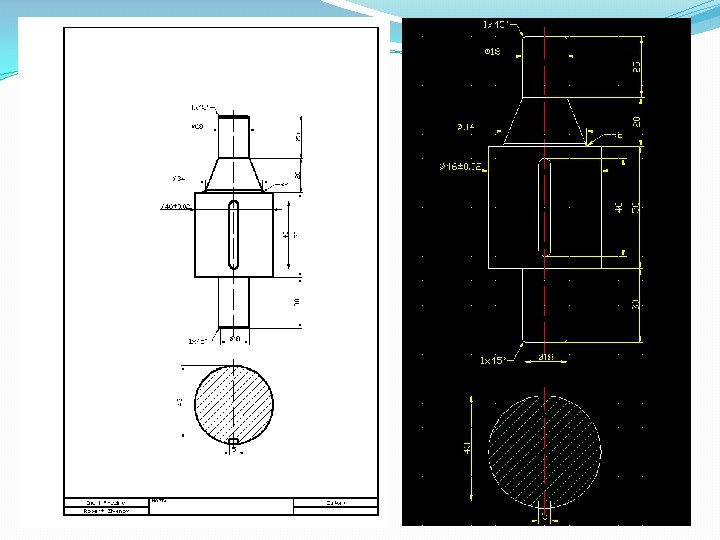

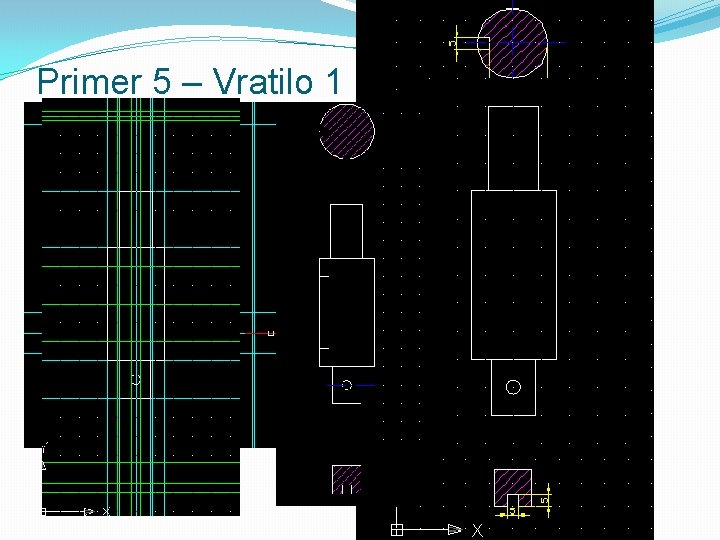

Primer 5 – Vratilo 1

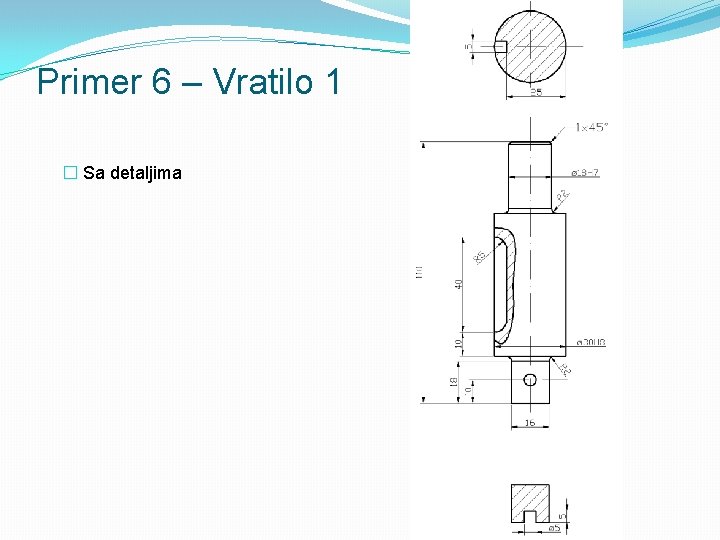

Primer 6 – Vratilo 1 � Sa detaljima

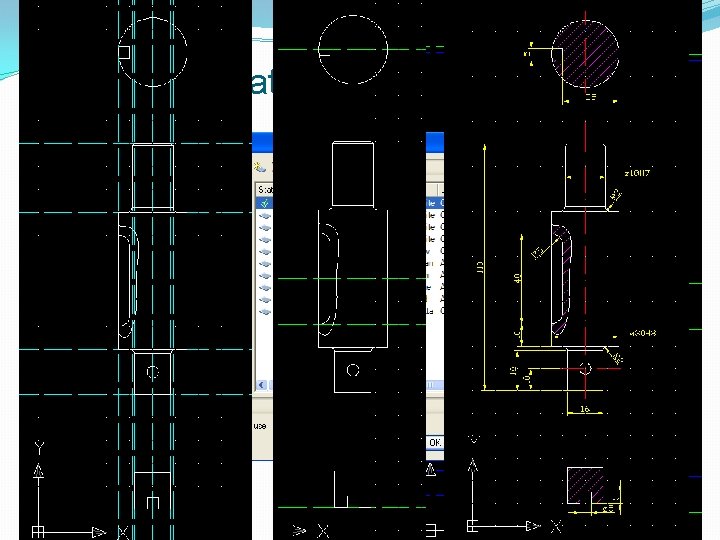

Primer 6 – Vratilo 1

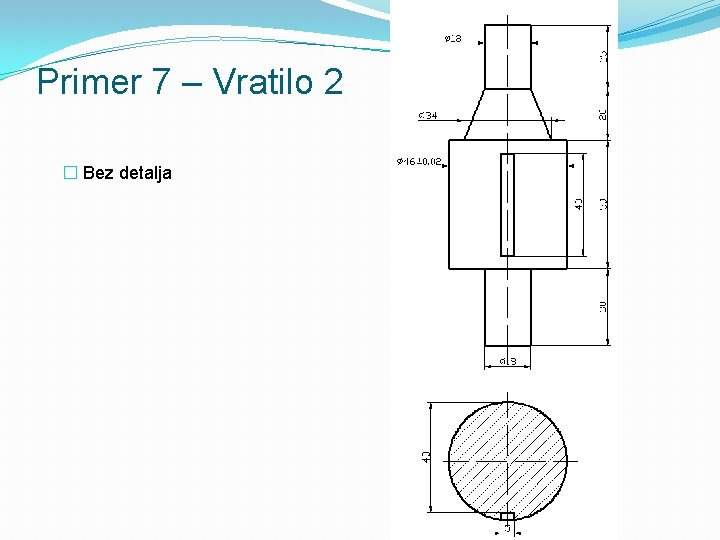

Primer 7 – Vratilo 2 � Bez detalja

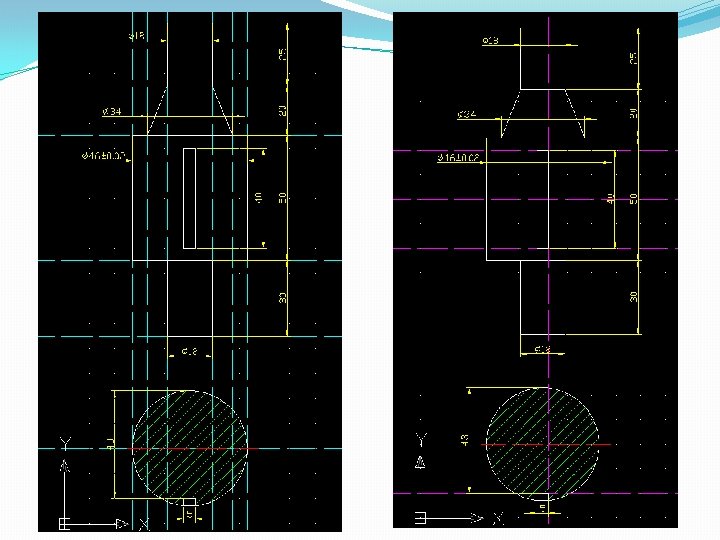

Primer 7 – Vratilo 2

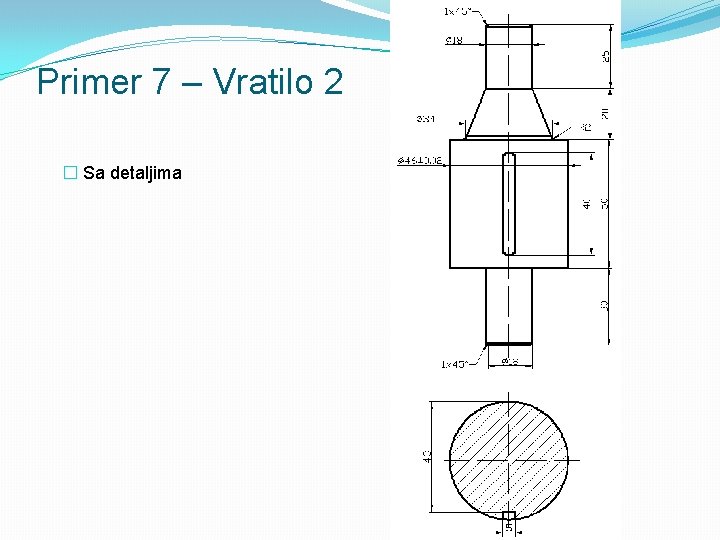

Primer 7 – Vratilo 2 � Sa detaljima

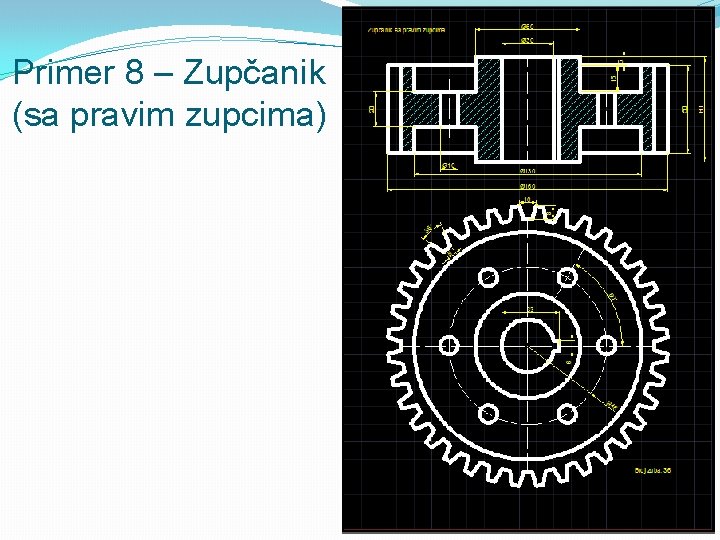

Primer 8 – Zupčanik (sa pravim zupcima)

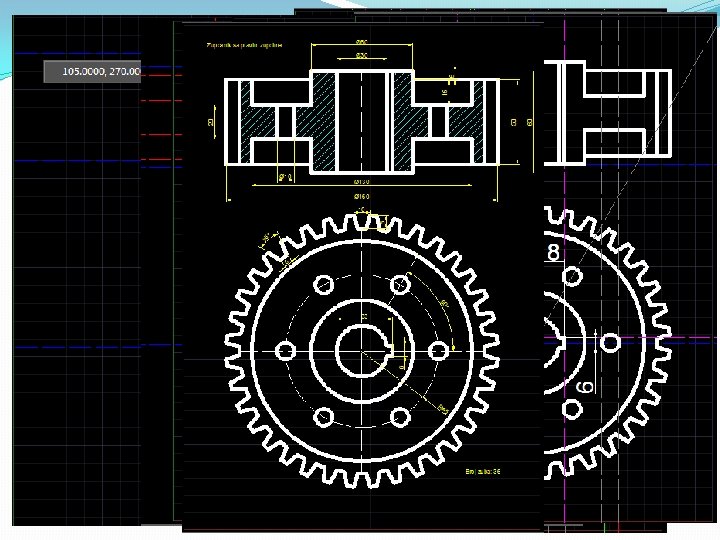

Primer 8

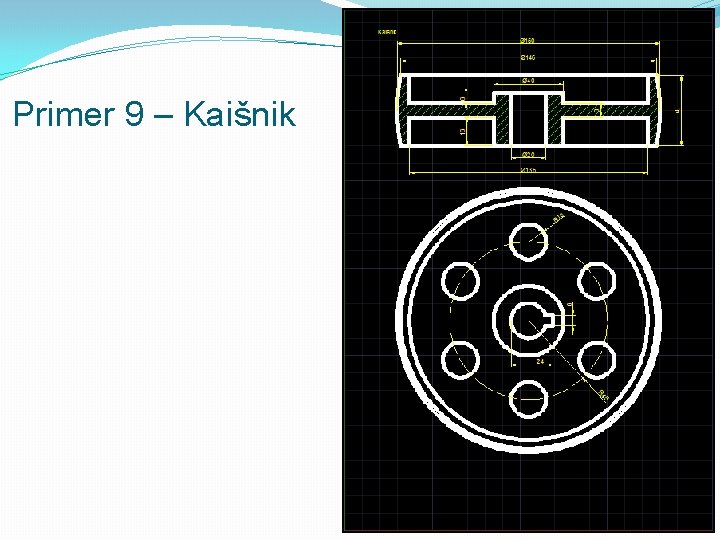

Primer 9 – Kaišnik

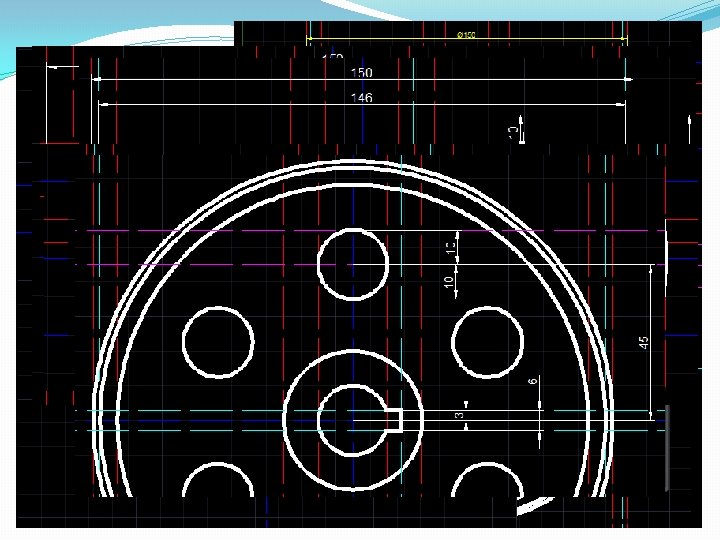

Primer 9

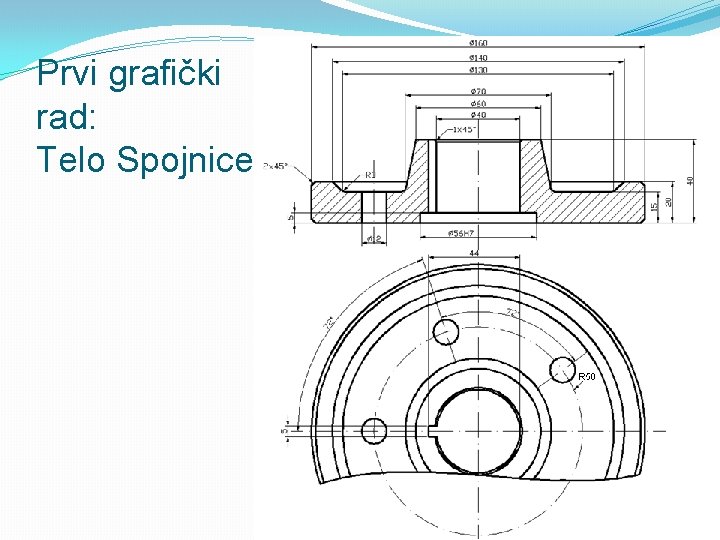

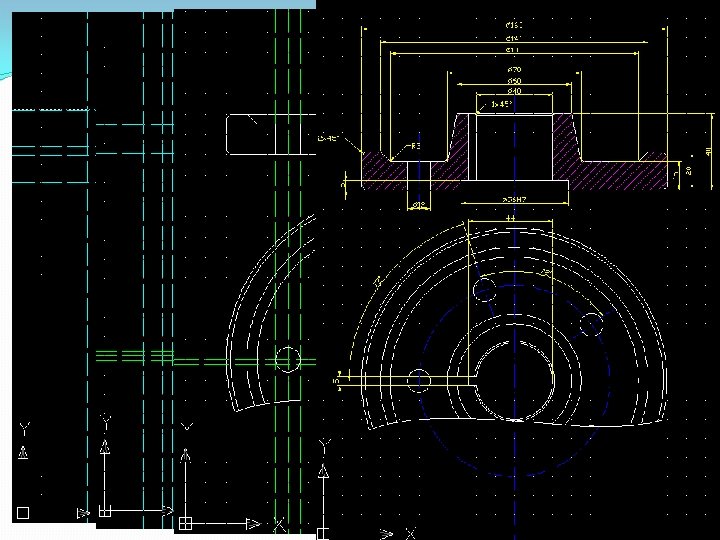

Prvi grafički rad: Telo Spojnice

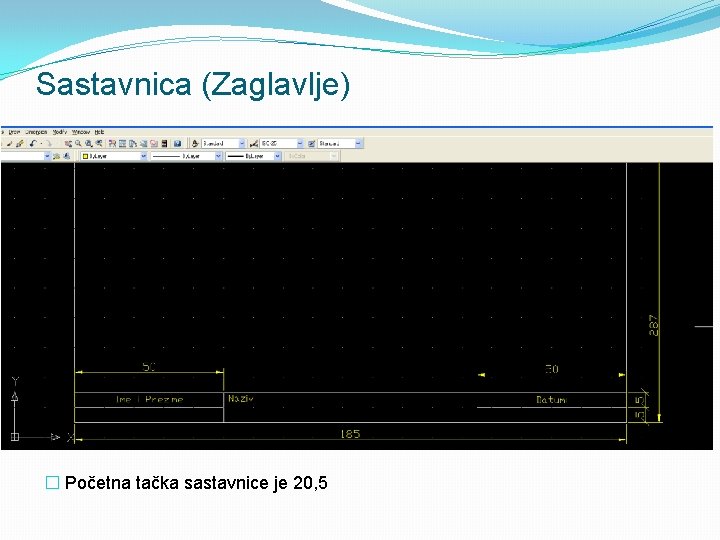

Sastavnica (Zaglavlje) � Početna tačka sastavnice je 20, 5

3 D Grafika 7 primera i uputstva za grafičke radove

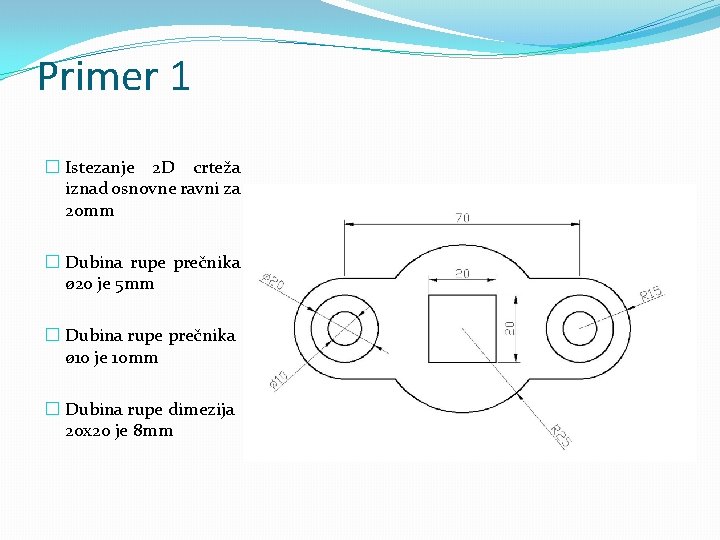

Primer 1 � Istezanje 2 D crteža iznad osnovne ravni za 20 mm � Dubina rupe prečnika ø 20 je 5 mm � Dubina rupe prečnika ø 10 je 10 mm � Dubina rupe dimezija 20 x 20 je 8 mm

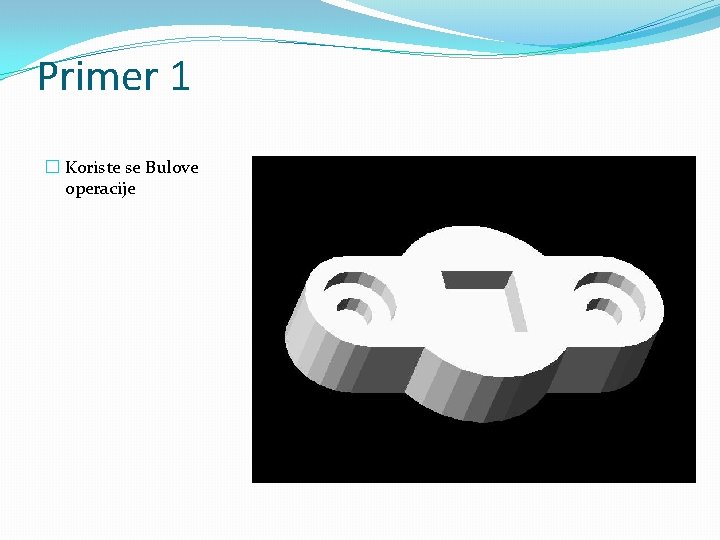

Primer 1 � Koriste se Bulove operacije

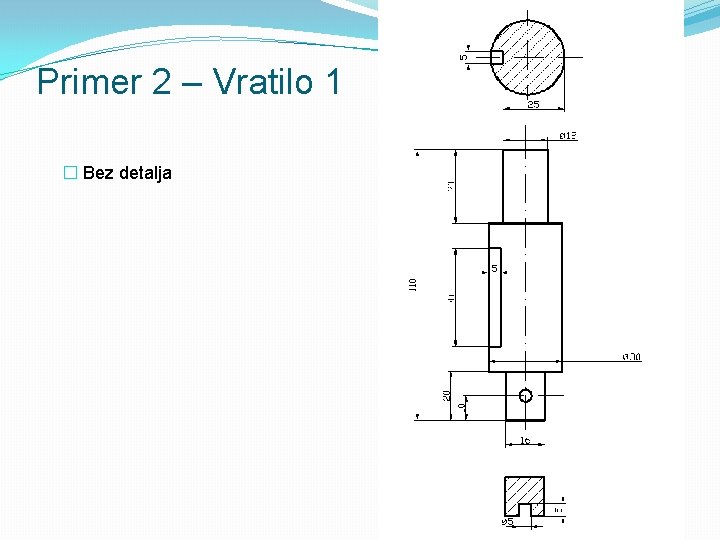

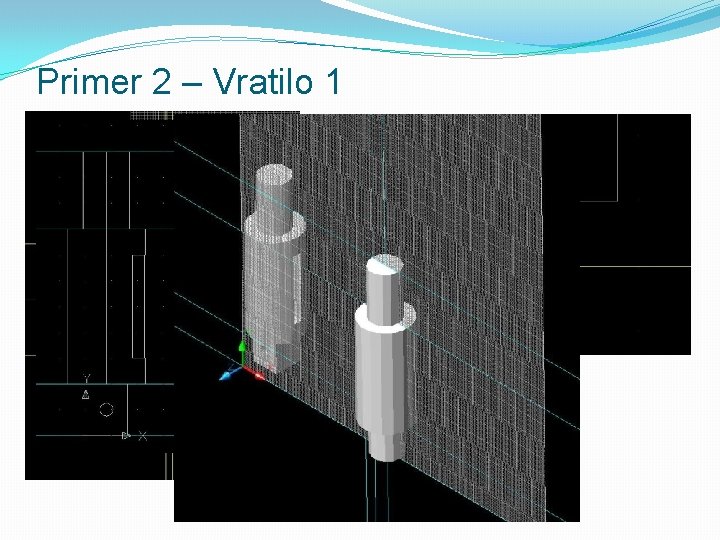

Primer 2 – Vratilo 1 � Bez detalja

Primer 2 – Vratilo 1

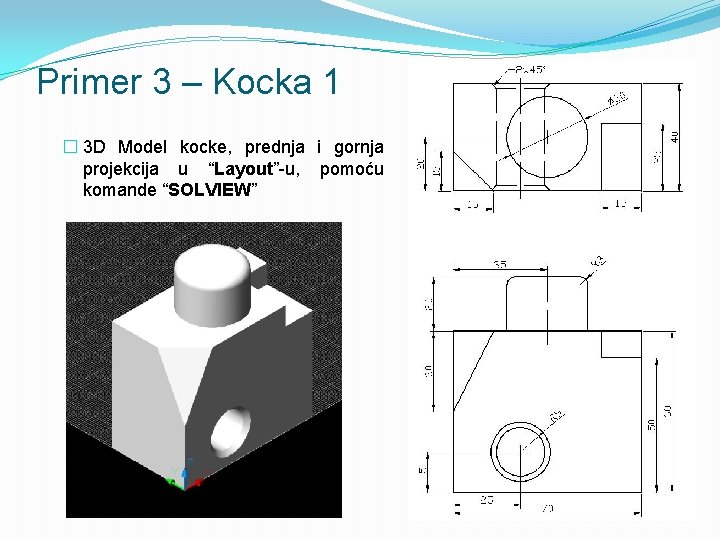

Primer 3 – Kocka 1 � 3 D Model kocke, prednja i gornja projekcija u “Layout”-u, pomoću komande “SOLVIEW”

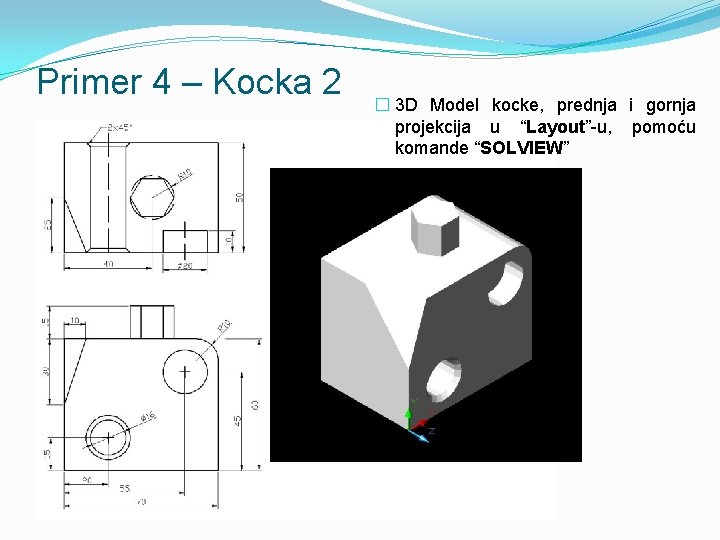

Primer 4 – Kocka 2 � 3 D Model kocke, prednja i gornja projekcija u “Layout”-u, pomoću komande “SOLVIEW”

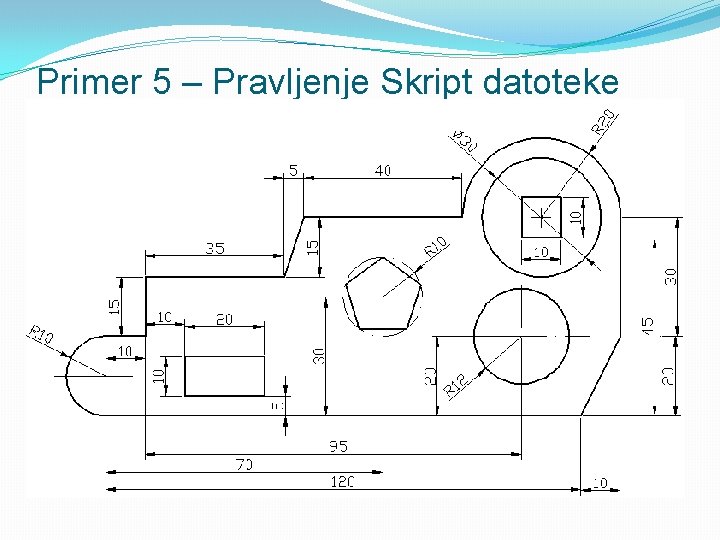

Primer 5 – Pravljenje Skript datoteke

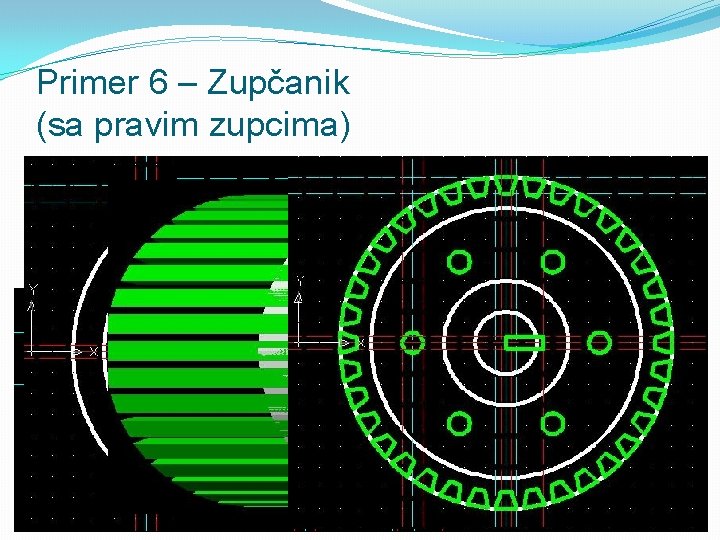

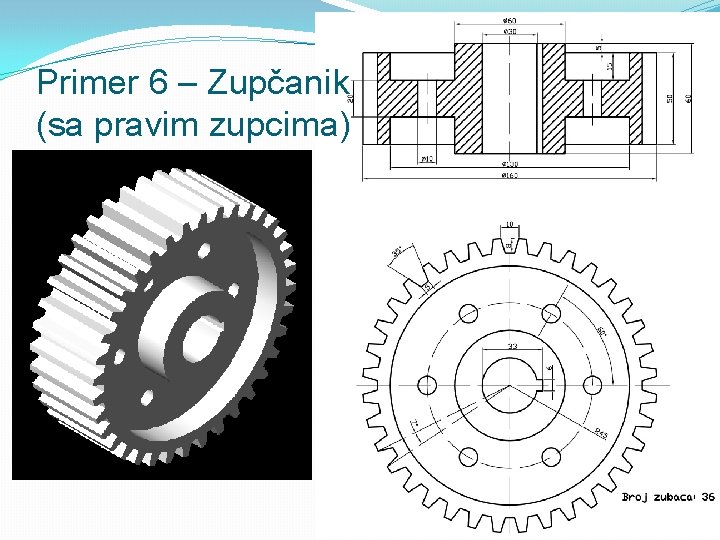

Primer 6 – Zupčanik (sa pravim zupcima)

Primer 6 – Zupčanik (sa pravim zupcima)

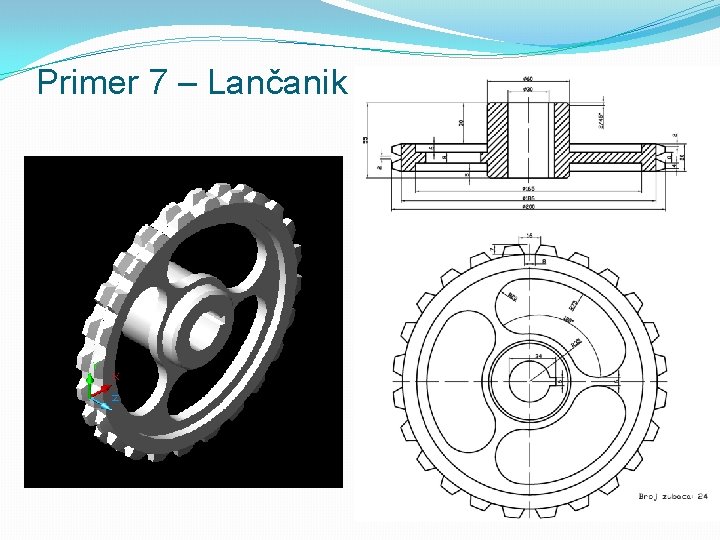

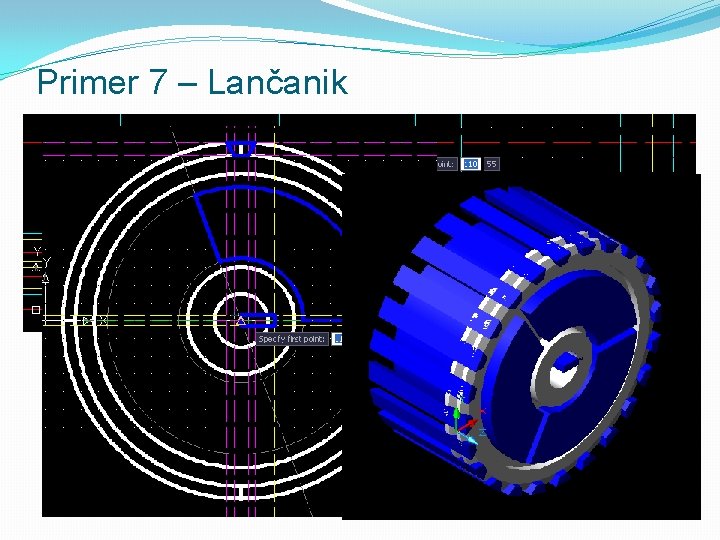

Primer 7 – Lančanik

Primer 7 – Lančanik

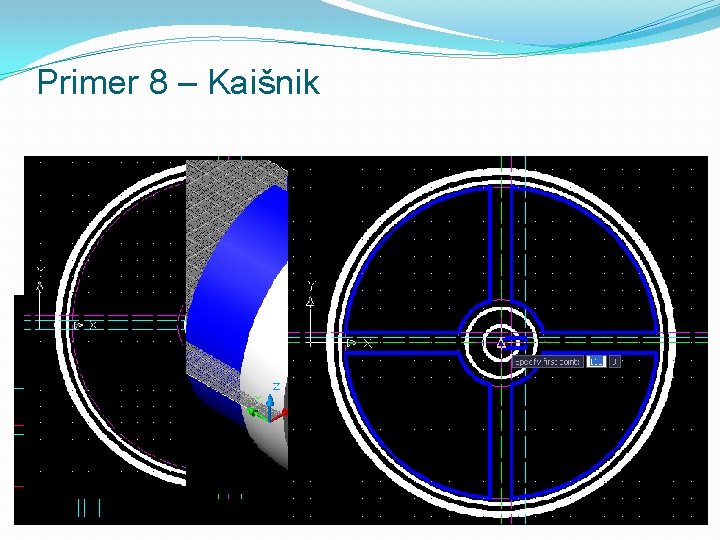

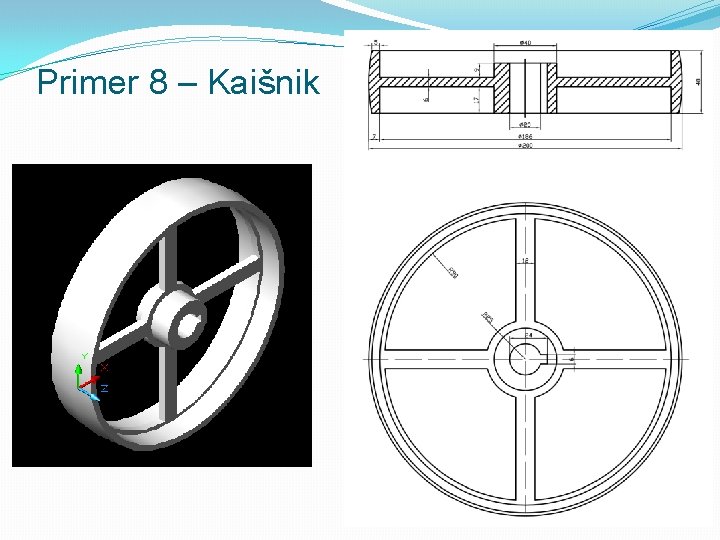

Primer 8 – Kaišnik

Primer 8 – Kaišnik

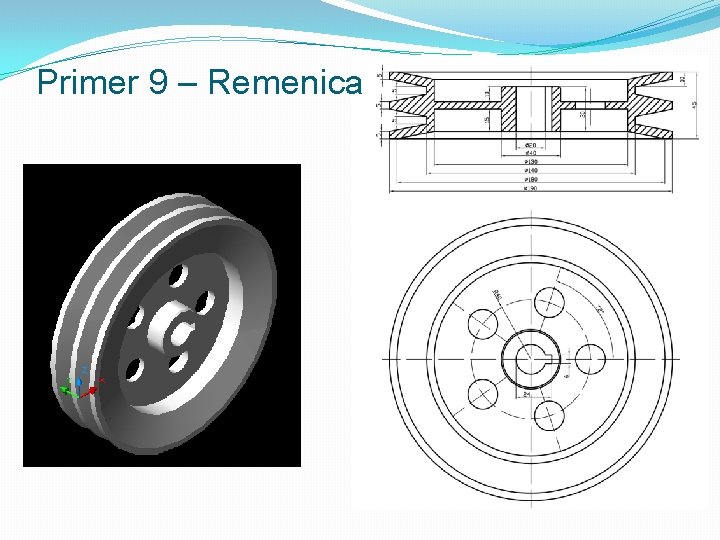

Primer 9 – Remenica

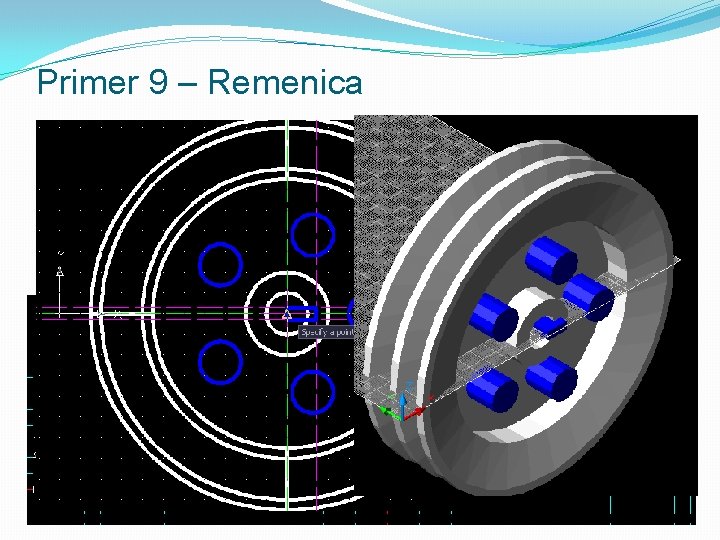

Primer 9 – Remenica

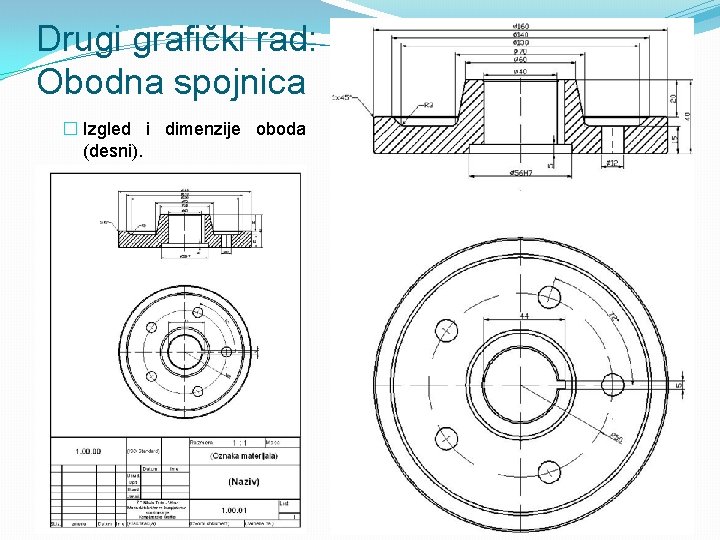

Drugi grafički rad: Obodna spojnica � Izgled i dimenzije oboda (desni).

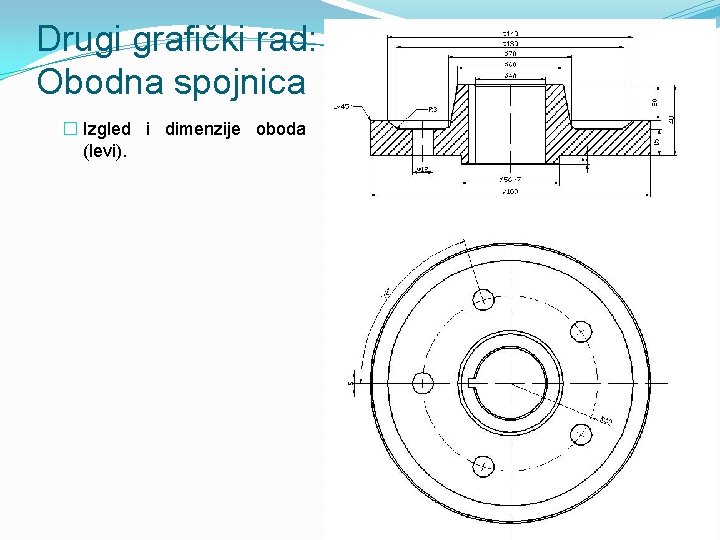

Drugi grafički rad: Obodna spojnica � Izgled i dimenzije oboda (levi).

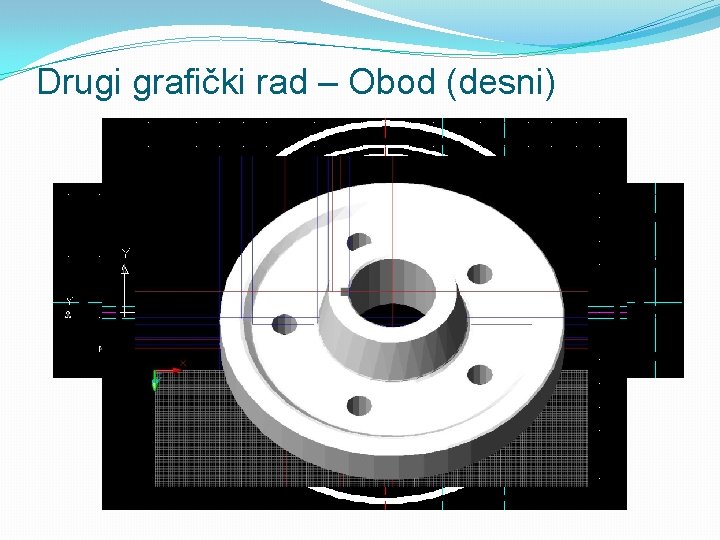

Drugi grafički rad – Obod (desni)

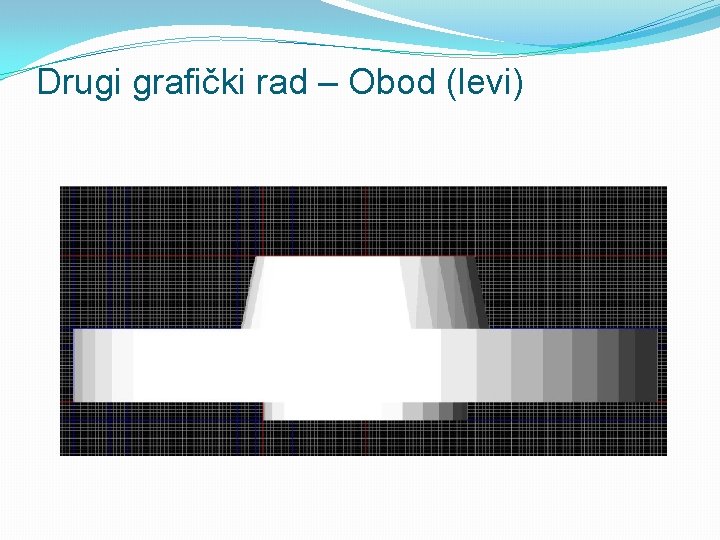

Drugi grafički rad – Obod (levi)

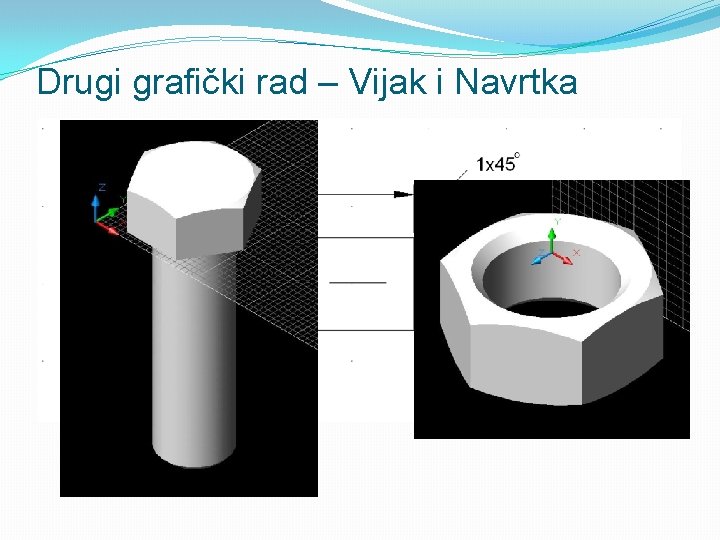

Drugi grafički rad – Vijak i Navrtka

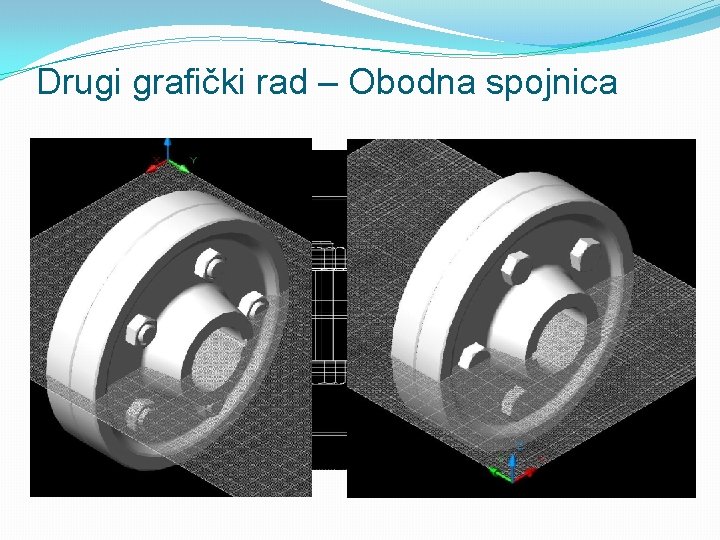

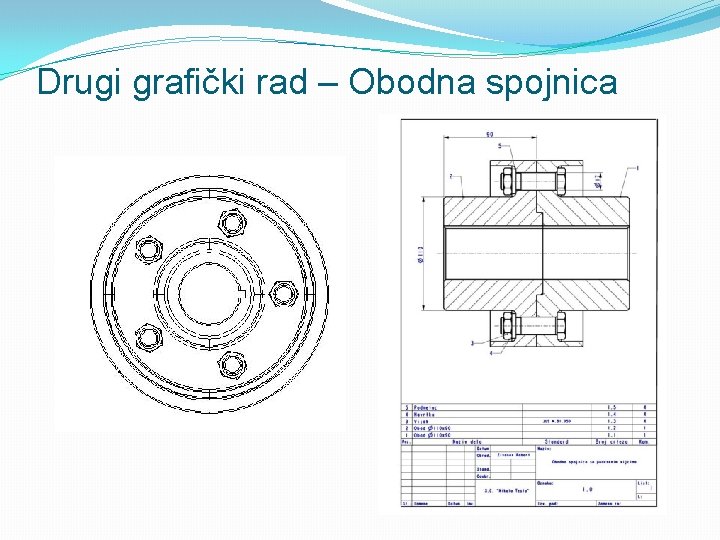

Drugi grafički rad – Obodna spojnica

Drugi grafički rad – Obodna spojnica
