U N I C A M P TOPOGRAFIA
- Slides: 42
U N I C A M P TOPOGRAFIA A EVOLUÇÃO TECNOLÓGICA 1ª PARTE Prof. Hiroshi P. Yoshizane www. professorhiroshi. com. br hiroshiy@ft. unicamp. br hiroshi 55 ster@gmail. com
A EVOLUÇÃO TECNOLÓGICA Prof. Hiroshi Paulo Yoshizane ( 56 anos ) 35 anos de experiência profissional em Topografia e 23 anos na docência superior. - Formações: -Tecnólogo em Solos; - Engenheiro Agrimensor; - Engenheiro de Segurança do Trabalho (pós); - Engenheiro Civil; - Mestrado em Meteorologia Agrícola (não titulado) - Doutorando em Geociências e meio ambiente
A DIN MICA DO AUTO CAD INTRODUÇÃO : Para um profissional, ser bem sucedido, na área de seu trabalho cotidiano, é importante dizer que o tempo não PARA ! É comum, ouvir de profissionais antigos que a evolução Tecnológica fez com que o mesmo se sinta defasado e antiquado ! Mas ! SERÁ ESTA A RAZÃO E JUSTIFICATIVA DE PROFISSIONAL VELHO MAS NA ATIVA ? É HORRIPILANTE OUVIR DELES: - ¨NO MEU TEMPO !!! BLA!
Opinião e afirmação do autor: Eu professor Hiroshi Paulo Yoshizane, com mais de 35 anos de atividade profissional na topografia e geodésia, afirmo que: ¨ Meu começo analítico, foi com calculadoras científicas ( Hewlett Packard, Sharp, Texas Instruments, Casio Fx, e outras ), e me sentia em 1976, trabalhando em Monte Mor com topografia, atualizado e modernizado, visto que pouco tempo antes, no lugar dessas calculadoras, utilizava-se tabelas de seno e cosseno e réguas de cálculo, e o desenho era feito em papel quadriculado e passado em papel vegetal para materializar os desenhos originais para gerar cópias no sistema heliográfico (luz ultravioleta e revelação da sombra com amoníaco), que era o mais adequado para a não distorção devido ao uso de escalímetros para se desenhar, projetar e gerar o fruto do empenho e trabalho. . . ¨ -E o quê mais posso HISTORIAR !
Onde e quando foi o começo de tudo! Onde cheguei, fiz e mostrei diferença ! 1978 – FEL - UNICAMP – Limeira – SP ¨ FEL - Faculdade de Engenharia Civil ¨ Curso superior de Tecnologia em Obras de Solos, -Início da trajetória como discente da UNICAMP -Necessidade de trabalho, para suprir gastos, -Contatos com colegas e professores da FEL , -Mostra de conhecimentos em cálculos com (HP), -Calculadoras cientificas programáveis (HP – 33 E) -Programação de cálculos topográficos HP 97, HP 25, HP 33 E e HP 34 C, 1979 – Primeiro emprego ( SETESP-Serviços Técnicos Especializados -Topografia e Agrimensura), -Função – Desenhista ( Nan-Kin ) de projetos de loteamentos, e desenvolvimento de projetos.
1981 - Mudança de emprego – SETESP para Usina Iracema; -Função – Desenhista calculista na seção de topografia; -Chefe do escritório do setor, ensinando cálculos; -Desenvolvimento de muitos projetos topográficos e projetos de desenvolvimento interno da Usina; 1986 – Bolsa de estudos da Usina – complementação em Engenharia de Agrimensura em Pirassununga -SP. FEAP. 1988 – Ingresso como docente na Faculdade de Engenharia de Pirassununga - FEAP: - Geologia; Mecânica dos Solos; Estradas e Hidráulica; - Levantamentos Topográficos particulares nos finais de semana, com equipamento emprestado de um AMIGO ! 1989 – Ingresso na USF – Itatiba – Engenharia Civil; - Trabalhos na Usina Iracema e Docente na FEAP; - Pós graduação em Eng. ª de Segurança do Trabalho; 1992 – Demite-se da Usina Iracema para ser Empresário - Empresa CARTESIANA – Engenharia
- Diversos trabalhos em Limeira e região; - Trabalhos em outros estados ( MG e RJ ); - Assessor técnico de empresários em Limeira; - Execução de projetos de terraplenagens; - Execução de projetos de barragens; - Execução de projetos de divisão de terras; - Perícias judiciais de terras, e edificações; - Perícias judiciais ambientais; - Perícias judiciais trabalhistas ( Seg. do trabalho); - Execução de projetos Ambientais (CETESB); - Projetos de recursos hídricos – DAEE; - Projetos de licenciamento ( DPRN ); - Locações e demarcações de obras de construção civil; - Topografia de precisão altimétrica; - Projeto e execução de galeria de águas pluviais; - Projeto e execução de edificações residencial e comercial; - Projeto e execução de indústria cerâmica de pisos; - Projeto e execução de fundações de alicerces;
1993 – Ingresso na UNICAMP – CESET em Agosto - Docente em Topografia, Hidrologia, Mecânica dos Solos Geologia; Estradas; Obras Hidráulicas; Física, Resistência dos Materiais, Práticas de Construção Civil, e Fundações; - Participação em comissões e congregações internas; - Participação em extensões universitárias; - Participação em bancas de avaliação de discentes e docentes; - Participação em missões Federais (projeto Rondon) - Participação em comitês da defesa civil; - Participação em comitês de Plano Diretor; - Participação em mídias regionais; - Participação em seções da câmara municipal como palestrante em recursos hídricos; - Palestras em outras Instituições Educacionais;
EU questiono agora ! - Será que tudo isso valeu a pena ? - Será que o leitor vai acreditar ? - Será que o leitor se pôs em meu lugar ? - Será que o leitor se auto elevou na estima ? EU respondo ! É CLARO QUE SIM ! ESSA É A PURA VERDADE ATÉ AGORA DA MINHA VIDA ! ¨ Lema : VIVA sempre na VERDADE para não ter que procurar e lembrar que ela existe ¨
A HISTÓRIA DA MINHA VIDA SERVE COMO UMA NCORA DE SEGURANÇA NA VIDA DO LEITOR ! COM ESSA HISTÓRIA FAÇO ESSE PEDIDO : ¨ - Seja melhor que EU, e dê continuidade !¨ MAS ! NUNCA SE ESQUEÇA DE MIM ! AGORA VAMOS AO CAD !
ASSIM SENDO, TENTEM ME ENTENDER ! CHEGA DE BLA ! VAMOS ACOMPANHAR A EVOLUÇÃO DO AUTO CAD !
UM POUCO DE AUTO CAD ! AUTOCAD 2010 PASSO A PASSO PARA GERAR DESENHOS BÁSICOS E ENTÃO ! VENDER O PEIXE !
A HISTÓRIA DO CAD: Computer-Aided Design (desenho assistido por computador) TRATA-SE DE UM SOFTWARE APLICATIVO A DESENHOS O que é SOFTWARE: É uma sequencia operacional lógica, seguindo os passos na análise de um sistema específico ( programa computacional sequencial de resolução de uma equação específica ). Autodesk é o nome da empresa que desenvolve e comercializa o AUTOCAD. A Auto. Desk Inc. apresentou a Versão 1. 0 do Auto. CAD na COMDEX em Las Vegas em novembro de 1982. Hoje o Auto. CAD encontra-se na 24ª versão (release 24). Por sua arquitetura aberta, torna-se um ambiente ideal para o desenvolvimento de aplicativos por terceiros, permitindo a utilização em praticamente qualquer área de desenho e projeto, tanto como engenharia, arquitetura, agrimensura, indústria, científico, design ou qualquer outra aplicação que necessite de desenho e projeto auxiliado por computador.
A HISTÓRIA DO CAD Anos 1950 – Inicio de aplicações de computadores em auxílio das engenharias. Criação de gráficos monocromáticos a partir de um computador. 51 – Aparecimento dos primeiros terminais gráficos e impressoras 53 - Aparecimento das primeiras impressoras 58 – Dispositivos de aquisição de dados 62 – Primeiro trabalho gráfico em três dimensões 70 – A IBM revoluciona o mercado CAD com a padronização da linguagem gráfica e técnicas computacionais para 3 D 80 – Começa-se a desenvolver sistemas que interliguem os softwares diretamente à produção 90 – Desenvolvimento de sistemas operacionais robustos para a aplicação em computadores, redução de custos em hardware e "super" utilizadores especializados
CAD PARA TOPOGRAFIA CAD 2010 2. 0 – Equipamentos Para Na atualidade, os sistemas computacionais se desenvolvem evolutivamente, sempre buscando a agilidade e exatidão nas informações, a ponto de executar e diagnosticar diversas funções mecânicas simultaneamente em tempo real, e até diagnosticar eventos preventivos dentro da análise estatística de eventos e projeções (tendências).
A EVOLUÇÃO DO CAD Lançamento em 1982, o CAD tem evoluído muito: -Versão 1. 0 R. 1 em novembro de 1982 ; -Release (lançamento) 9 em setembro de 1987; -Versão 1. 2 R. 2 em abril de 1983; -Versão 1. 3 R. 3 em agosto também de 1983; -Versão 1. 4 R. 4 em outubro também de 1983; -Versão 2. 0 R. 5 em outubro de 1984; -Versão 2. 1 R. 6 em maio de 1985; -Versão 2. 5 R. 7 em julho de 1986; -Versão 2. 6 R. 8 em abril de 1987;
-Release 10 em julho de 1988; -Release 11 em outubro de 1990; -Release 12 em junho de 1992; -Release 13 em novembro de 1994; -Release 14 em fevereiro de 1997; -R 2000 (R-15) em 1999; -R-2000 i (R-16) em 2000 – CAD 3 D (início); -R-2002 (R-17) em 2001; -R-2004 (R-18) em 2003; -R-2005 (R-19) em 2004; -R-2006 (R-20) em 2005; -R-2007 (R-21) em 2006; -R-2008 (R-22) em 2007; -R-2009 (R-23) em 2008;
-R-2009 (R-23) em 2008; -R-2010 (R-24) em 2009; -R-2010 (R-25) em 2010; -R-2010 (R-26) em 2011; . . . !!!!!!! O CAD não para ! Tudo em função do desenvolvimento !
TOPOGRAFIA Na topografia TOPOGRAFIA: Representação gráfica da superfície do terreno TOPOGRAPHEN Topo : superfície Graphen: grafia ( desenho )
CAD PARA TOPOGRAFIA APLICATIVOS: ( software de automação ) Existem vários softwares específicos para uso profissional: -Topo. Graph; -Topo. EVN; -Data. Geosis, -Geo Office. São muito confiáveis e basicamente na plataforma do CAD São comercializados, tem suporte através de cursos e treinamento. Vantagens como: Interface direto com equipamentos coletores de dados de campo Módulos de transformação analítica para o CAD, dentro do Software, agilizando o trabalho.
CAD PARA TOPOGRAFIA Este material didático tem por objetivo, inserir o discente ao conhecimento digital básico no contexto da capacitação para o mercado de trabalho, onde na atualidade, um dos quesitos primordiais em oportunidades de emprego, é o conhecimento do CAD. Sendo assim, por mais que se diga conhecedor do CAD, sabemos que ano a ano, o software CAD, vem se aprimorando nas versões, e nós docentes e discentes devemos nos atualizar sempre !
CAD PARA TOPOGRAFIA ESTE MATERIAL ESTÁ BASEADO NA VERSÃO 2010 Mas, existem pouquíssimas as diferenças das versões anteriores isto é, do CAD 2007 para CAD 2010

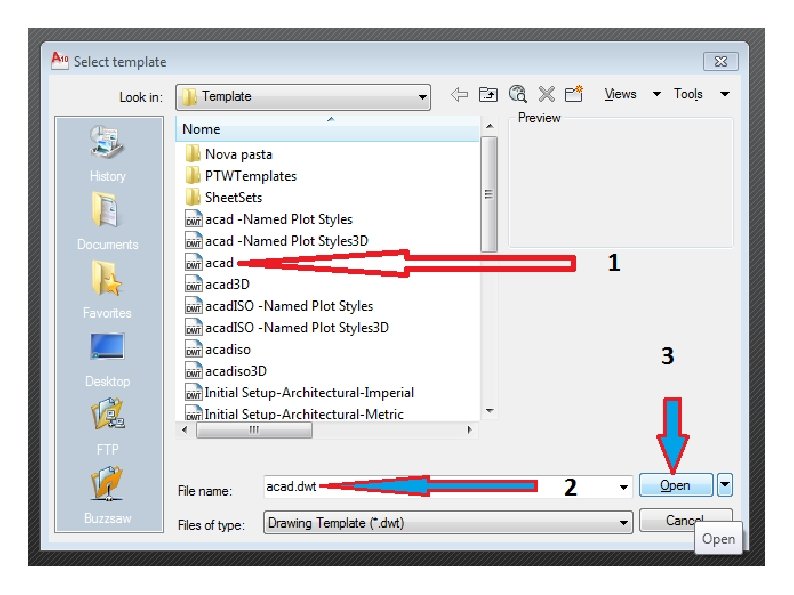

PRIMEIRA TELA AO ABRIR O CAD 2010 1º PASSO: ACIONAR COM O MOUSE CANTO ESQUERDO SUPERIOR VISUALIZAÇÃO DA TELA INICIAL

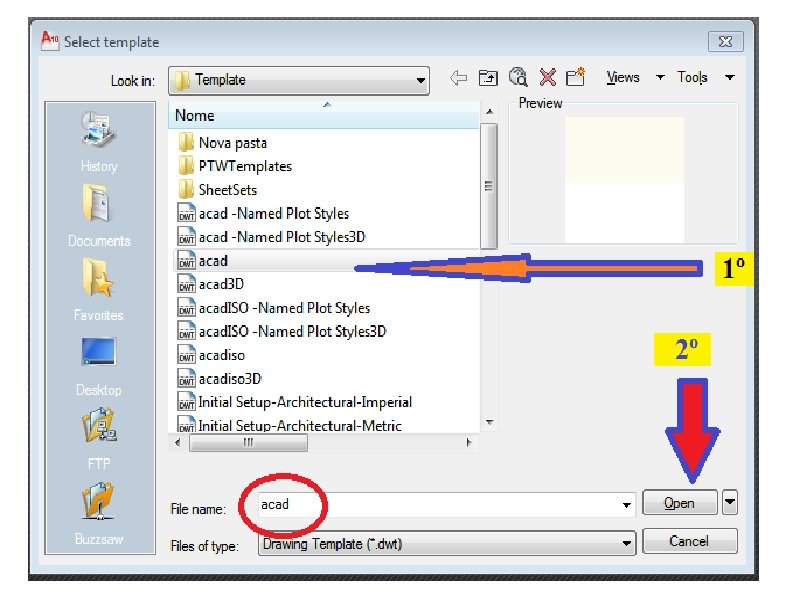

Nova tela Ao habilitar com o mouse, irá aparecer a nova tela do Auto Cad
Agora a sequência é importante para formatar dados básicos
Configuração das unidades
CONFUGURAR UNIDADES - ( COMANDO UNITS ) Digitar units
Selecionar o tipo de aplicação: - Arquitetura; - Decimal; - Engenharia; - Fracional ou - Científico.
CLICK
CAD PARA TOPOGRAFIACAD 2010 FORMAT - (formatar) PRIMEIRO PASSO VEJA A INDICAÇÃO DA SETA
Layer: Camada (folha exclusiva com caracterização ) Com este comando, define-se as cores, espessura da Linha, distintamente, porém, no decorrer da Resolução, e definição do desenho, pode ser alterado, Congelado (não vai aparecer no desenho). É primordial para desenhos em CAD.
Ao acionar o cursor (clicar) sobre o comando layer, aparece na tela os seguintes sub comandos (veja no slide seguinte)
Ao acionar o cursor (clicar) sobre o subcomando (seta), vai Aparecer na sequência uma nova janela, onde deve-se digitar o nome específico da camada que se quer no desenho, Como exemplo, cita-se : limite divisa, construções, redes de alta tensão, ruas, ou outros nomes específicos para cada projeto ou desenho ( vamos para o próximo slide )
Neste procedimento, note que a janela barra ira piscar, Aguardando a digitação do texto, para que se defina o nome deste layer ( veja no próximo slide que o layer será nomeado como ruas e a sequência )
Agora nomeado o layer, tem-se uma sequencia fundamental, deve-se observar a linha deste layer e observar cada coluna. Assim sendo e devendo fazer: 1ª Coluna: ON – habilitado e liberado no desenho 1ª Coluna: FREEZE – (congelado) desabilitado no desenho não vai aparecer no desenho ao abrir. 3ª Coluna: LOCK – bloqueado no desenho (não se consegue trabalhar neste layer )
Agora nomeado o layer, tem-se uma sequencia fundamental, deve-se observar a linha deste layer e observar cada coluna. Assim sendo e devendo fazer: 3ª Coluna: COLOR – através do cursor, pode-se escolher a cor (veja slide explicativo do procedimento e precauções) 4ª Coluna: TIPO DE LINHA – define-se o tipo da linha a ser aplicado ou utilizado no respectivo layer. (veja slide explicativo do procedimento e precauções) 5ª Coluna: ESPESSURA DA LINHA – fundamental na plotagem (veja slide explicativo do procedimento e precauções)
Tópico complementar da 4ª coluna, onde é fundamental, escolher as cores padrões que estão indicadas no quadro, é importante para a questão da plotagem em cores.
4ª coluna- tipo de linha, que deve ser Habilitado com o cursor, sobre o Subcomando ¨ load ¨ indicado:
Com o cursor, deve-se escolher o tipo da linha já padronizada dentro do programa.
