A signal processing approach to Pharmacokinetics, Pharmacodynamics and Biopharmaceutics Data Analysis Carlos Óscar Sorzano Sánchez Directores: Dr. Antonio Aguilar y Dra. Consuelo Montejo Madrid, 21 de enero de 2015

Contenidos 1. Introducción 2. Objetivos 3. Metodología 4. Resultados 5. Conclusiones 2

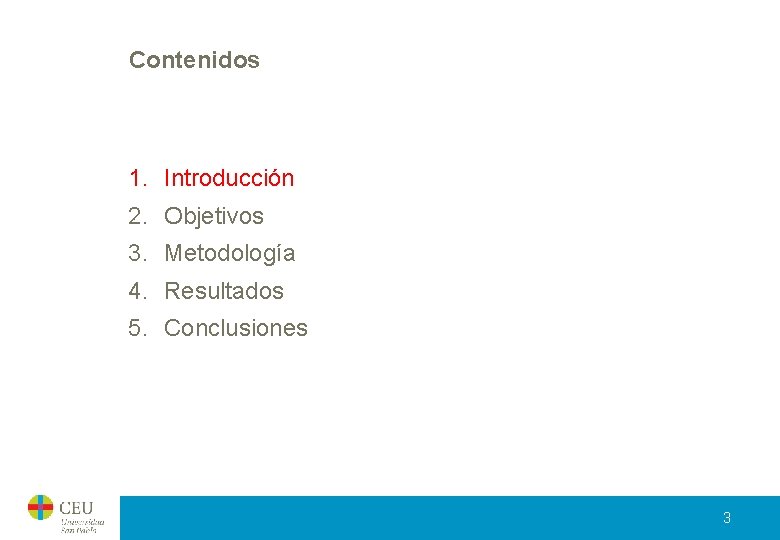

Contenidos 1. Introducción 2. Objetivos 3. Metodología 4. Resultados 5. Conclusiones 3

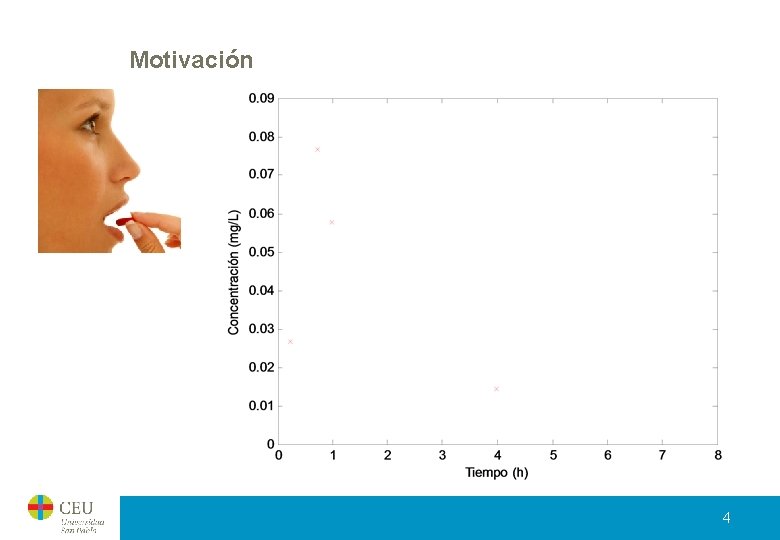

Motivación 4

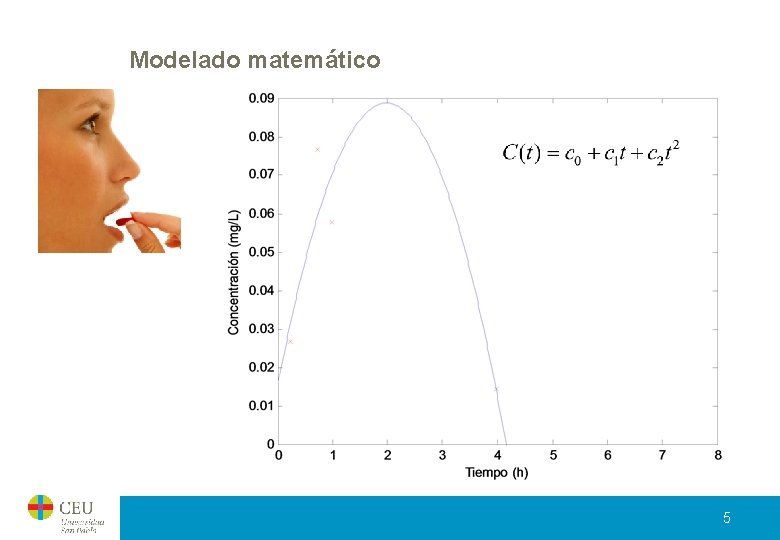

Modelado matemático 5

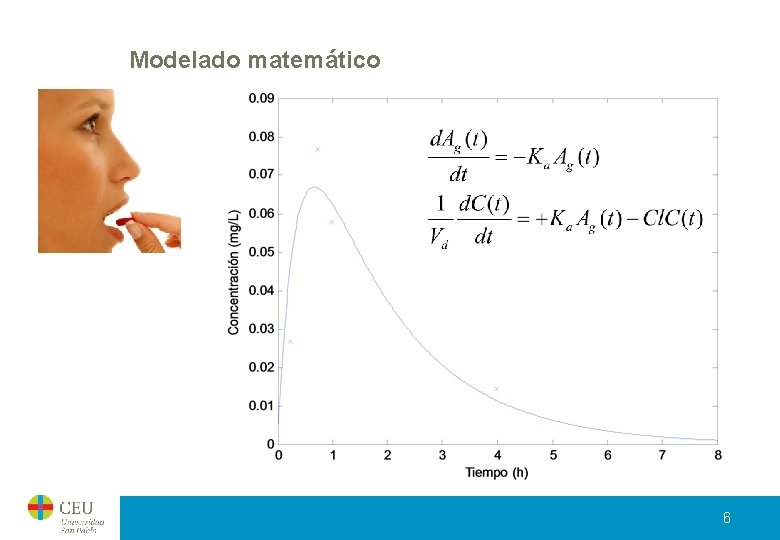

Modelado matemático 6

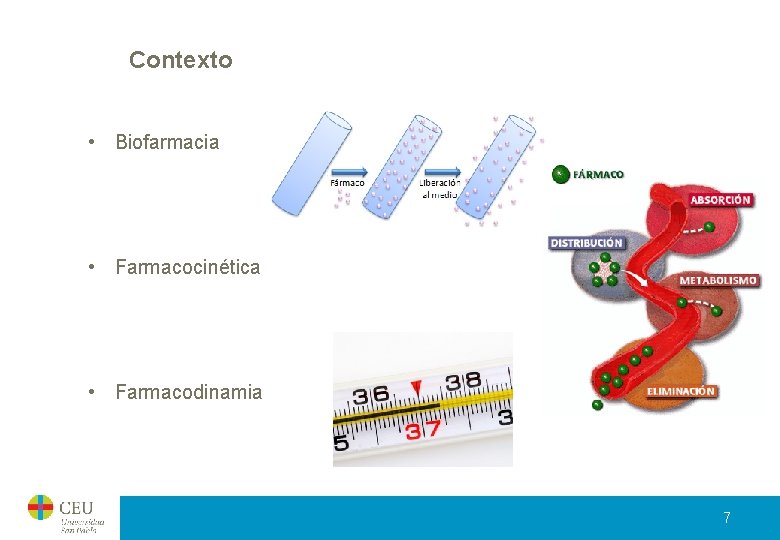

Contexto • Biofarmacia • Farmacocinética • Farmacodinamia 7

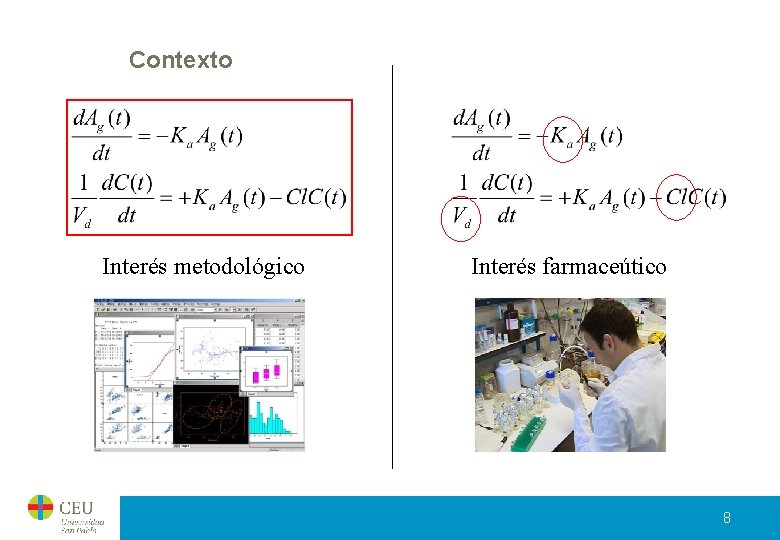

Contexto Interés metodológico Interés farmaceútico 8

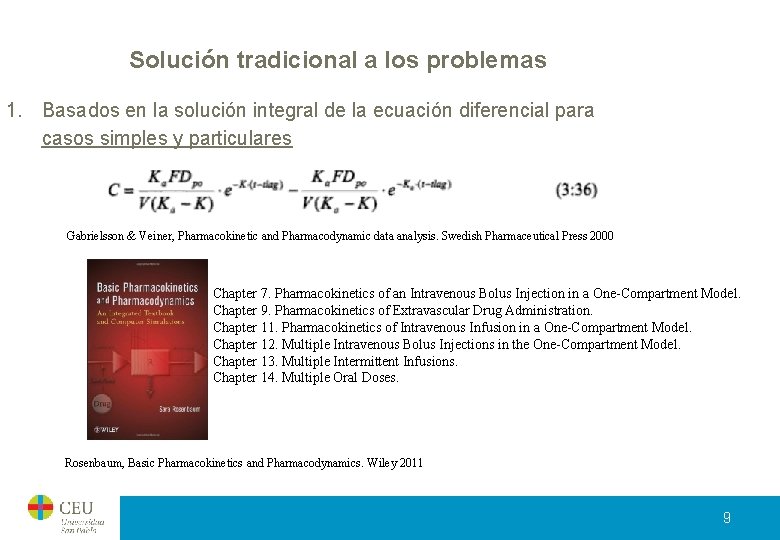

Solución tradicional a los problemas 1. Basados en la solución integral de la ecuación diferencial para casos simples y particulares Gabrielsson & Veiner, Pharmacokinetic and Pharmacodynamic data analysis. Swedish Pharmaceutical Press 2000 Chapter 7. Pharmacokinetics of an Intravenous Bolus Injection in a One-Compartment Model. Chapter 9. Pharmacokinetics of Extravascular Drug Administration. Chapter 11. Pharmacokinetics of Intravenous Infusion in a One-Compartment Model. Chapter 12. Multiple Intravenous Bolus Injections in the One-Compartment Model. Chapter 13. Multiple Intermittent Infusions. Chapter 14. Multiple Oral Doses. Rosenbaum, Basic Pharmacokinetics and Pharmacodynamics. Wiley 2011 9

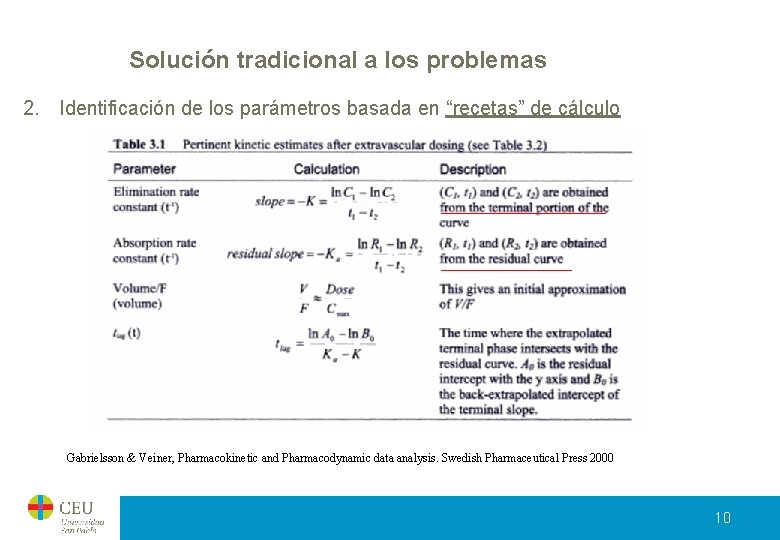

Solución tradicional a los problemas 2. Identificación de los parámetros basada en “recetas” de cálculo Gabrielsson & Veiner, Pharmacokinetic and Pharmacodynamic data analysis. Swedish Pharmaceutical Press 2000 10

Contenidos 1. Introducción 2. Objetivos 3. Metodología 4. Resultados 5. Conclusiones 11

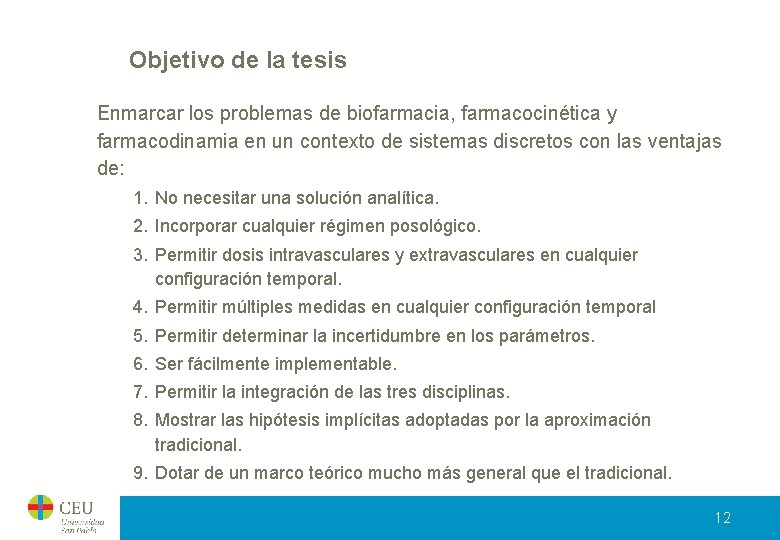

Objetivo de la tesis Enmarcar los problemas de biofarmacia, farmacocinética y farmacodinamia en un contexto de sistemas discretos con las ventajas de: 1. No necesitar una solución analítica. 2. Incorporar cualquier régimen posológico. 3. Permitir dosis intravasculares y extravasculares en cualquier configuración temporal. 4. Permitir múltiples medidas en cualquier configuración temporal 5. Permitir determinar la incertidumbre en los parámetros. 6. Ser fácilmente implementable. 7. Permitir la integración de las tres disciplinas. 8. Mostrar las hipótesis implícitas adoptadas por la aproximación tradicional. 9. Dotar de un marco teórico mucho más general que el tradicional. 12

Contenidos 1. Introducción 2. Objetivos 3. Metodología 4. Resultados 5. Conclusiones 13

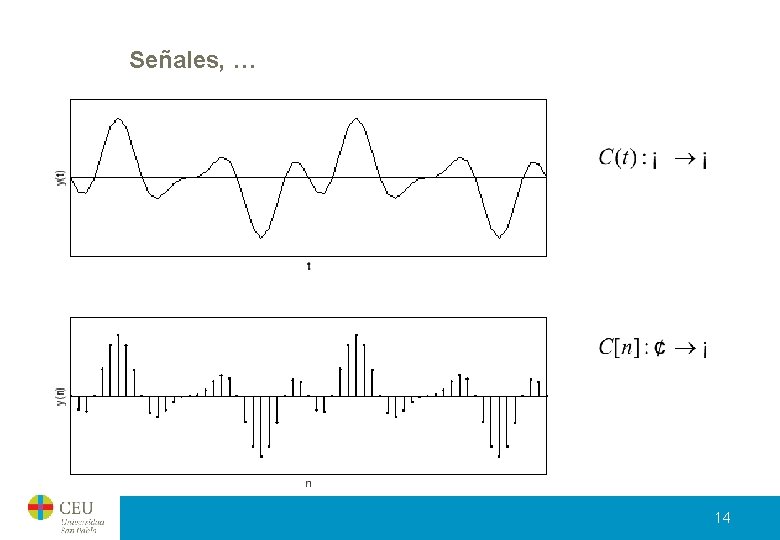

Señales, … 14

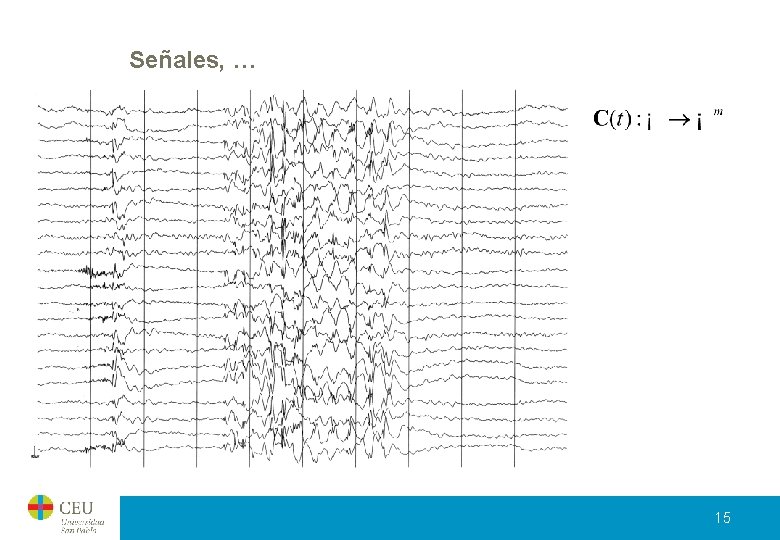

Señales, … 15

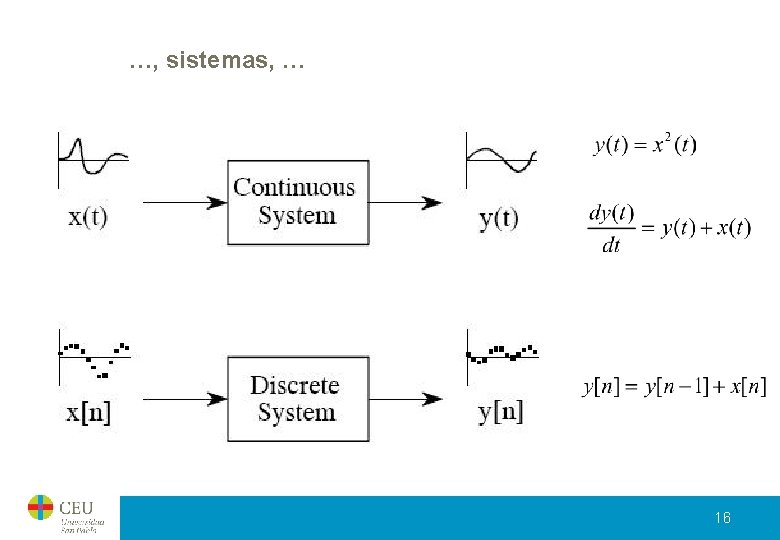

…, sistemas, … 16

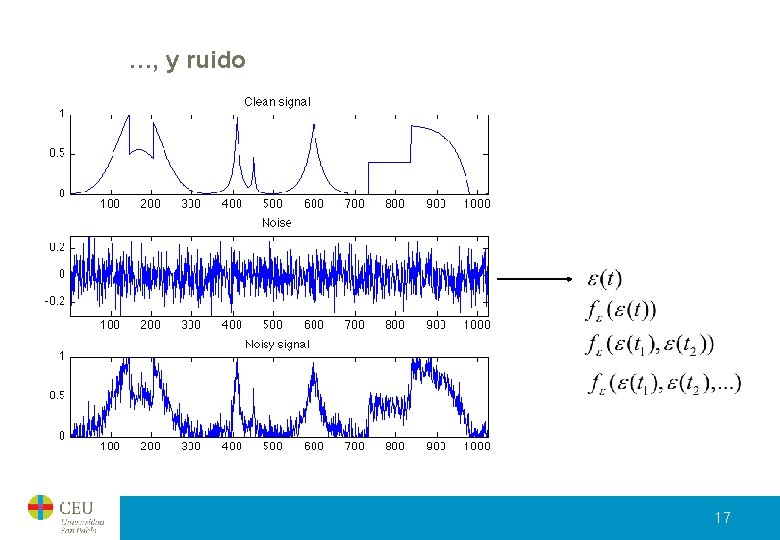

…, y ruido 17

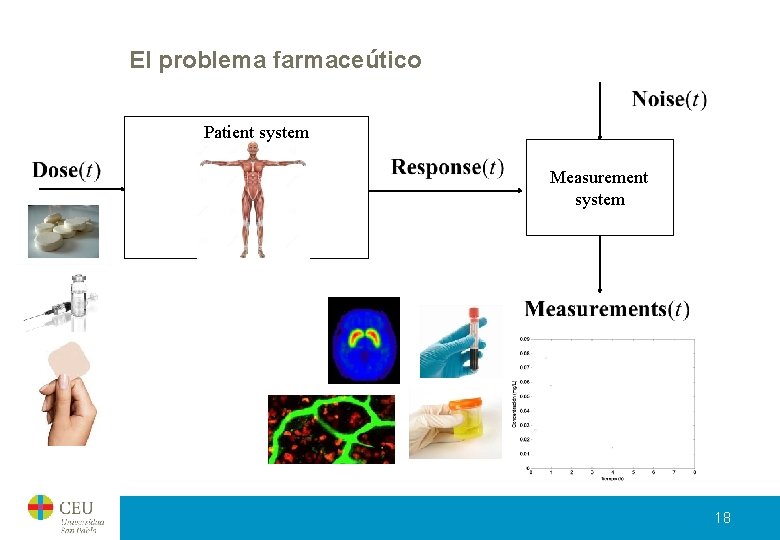

El problema farmaceútico Patient system Measurement system 18

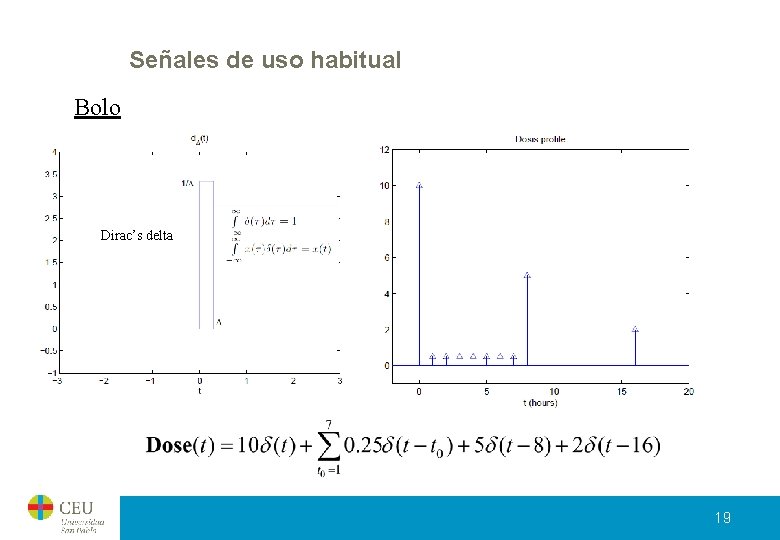

Señales de uso habitual Bolo Dirac’s delta 19

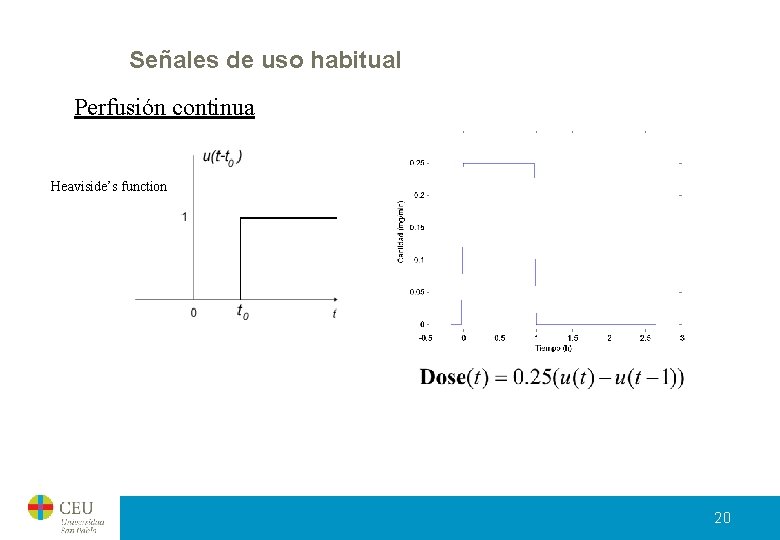

Señales de uso habitual Perfusión continua Heaviside’s function 20

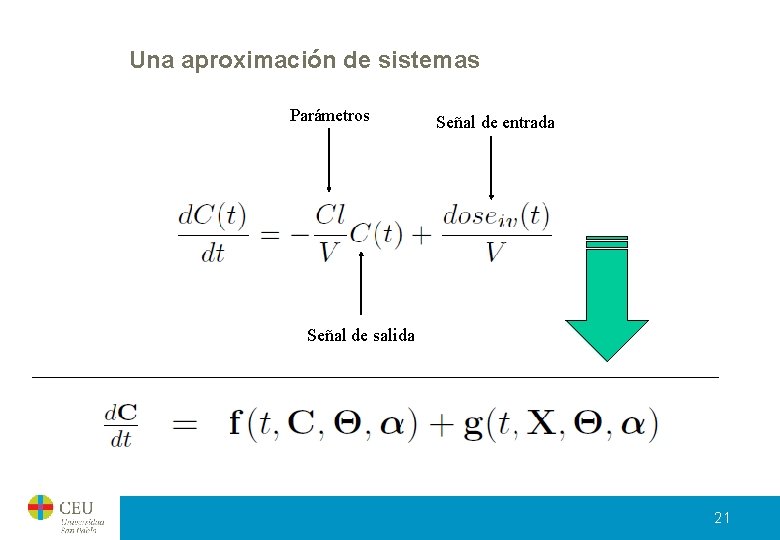

Una aproximación de sistemas Parámetros Señal de entrada Señal de salida 21

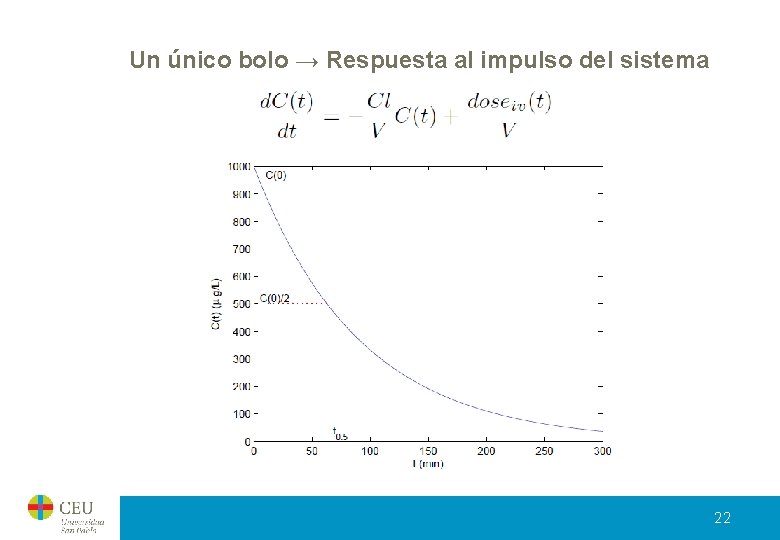

Un único bolo → Respuesta al impulso del sistema 22

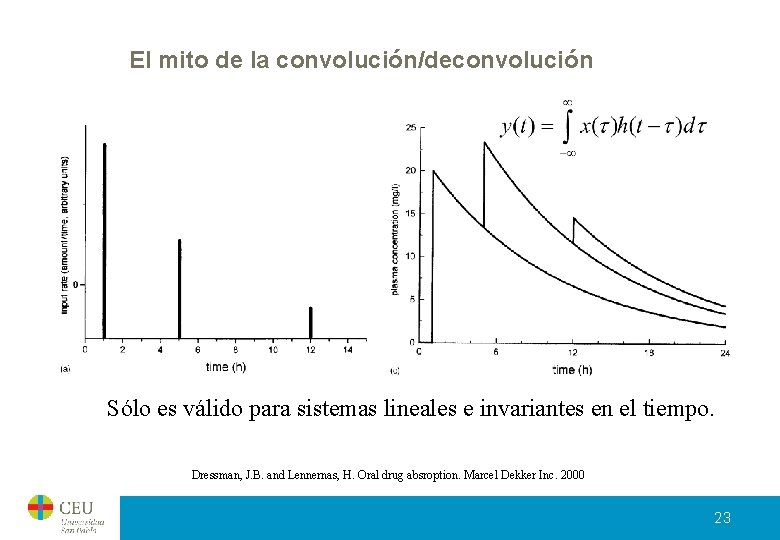

El mito de la convolución/deconvolución Sólo es válido para sistemas lineales e invariantes en el tiempo. Dressman, J. B. and Lennernas, H. Oral drug absroption. Marcel Dekker Inc. 2000 23

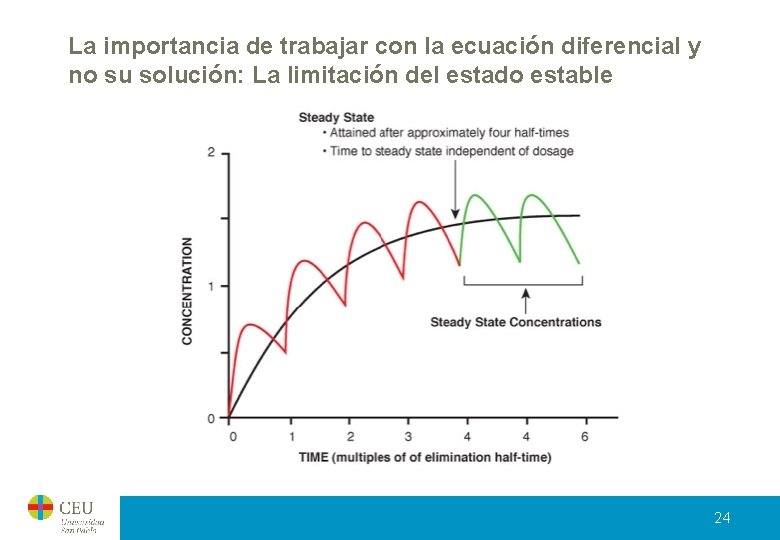

La importancia de trabajar con la ecuación diferencial y no su solución: La limitación del estado estable 24

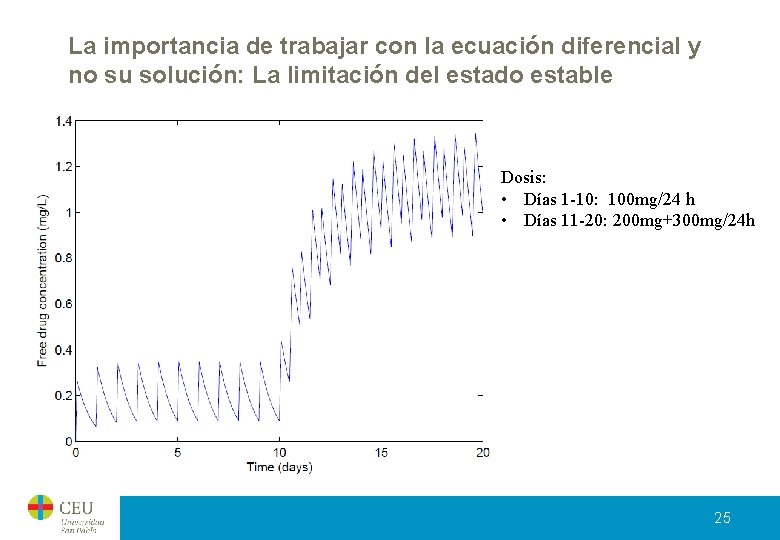

La importancia de trabajar con la ecuación diferencial y no su solución: La limitación del estado estable Dosis: • Días 1 -10: 100 mg/24 h • Días 11 -20: 200 mg+300 mg/24 h 25

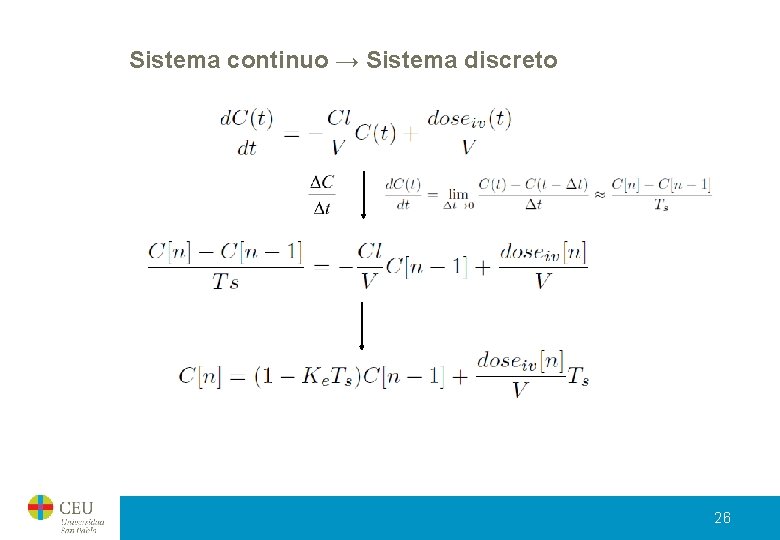

Sistema continuo → Sistema discreto 26

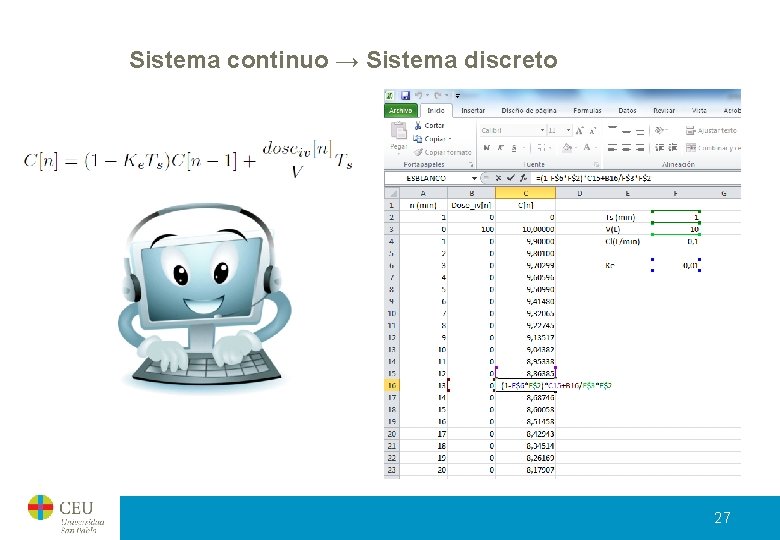

Sistema continuo → Sistema discreto 27

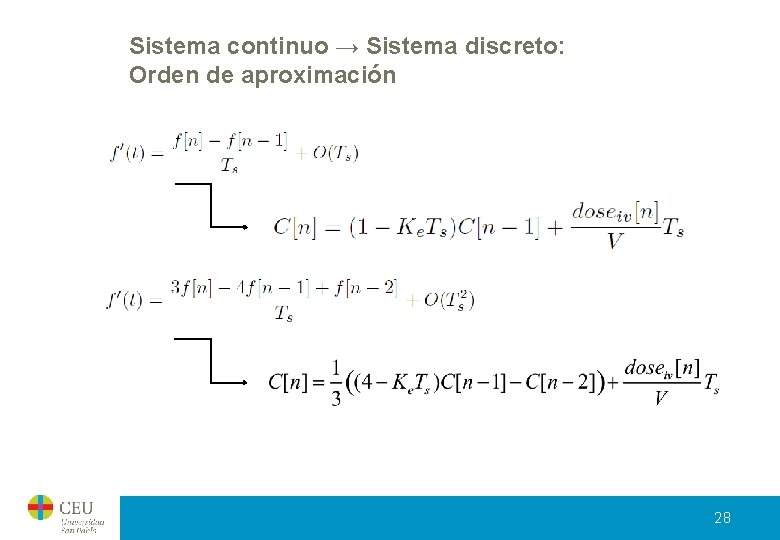

Sistema continuo → Sistema discreto: Orden de aproximación 28

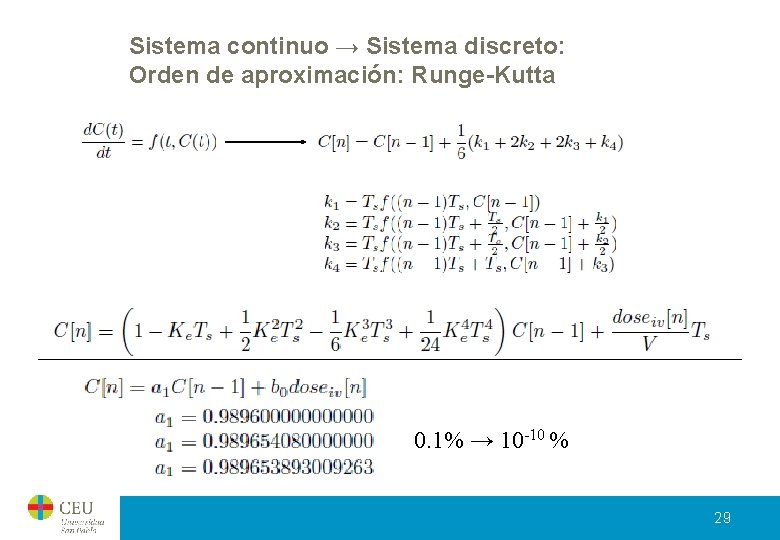

Sistema continuo → Sistema discreto: Orden de aproximación: Runge-Kutta 0. 1% → 10 -10 % 29

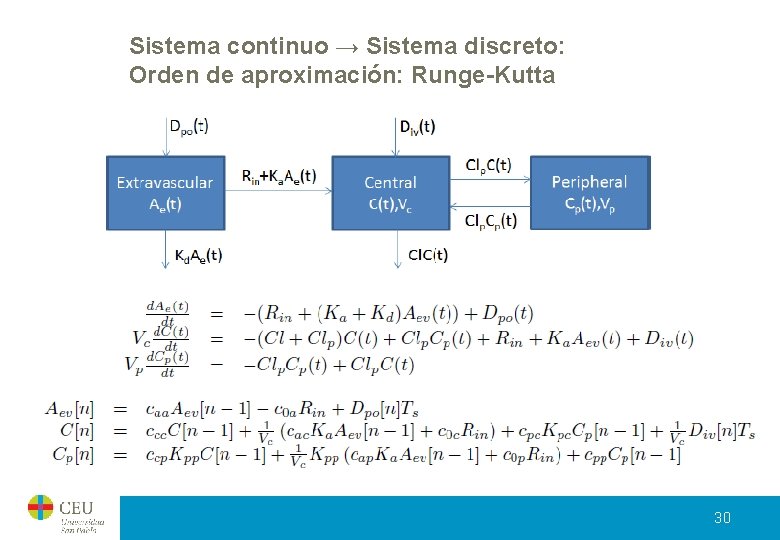

Sistema continuo → Sistema discreto: Orden de aproximación: Runge-Kutta 30

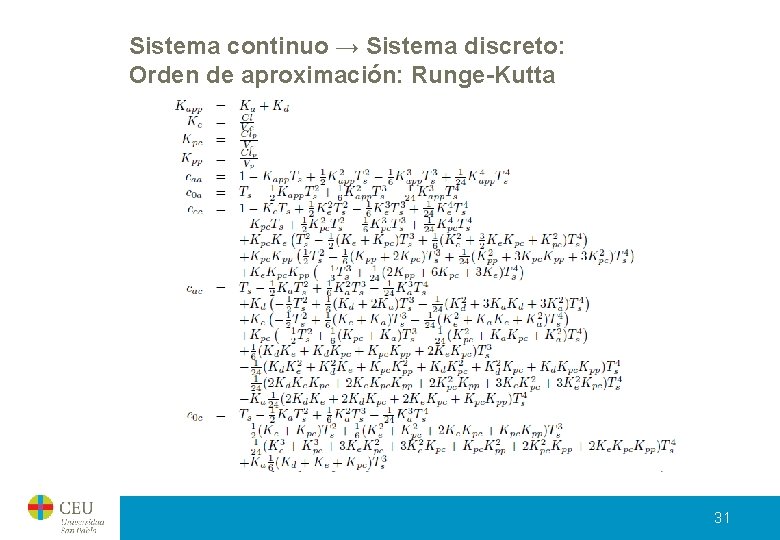

Sistema continuo → Sistema discreto: Orden de aproximación: Runge-Kutta 31

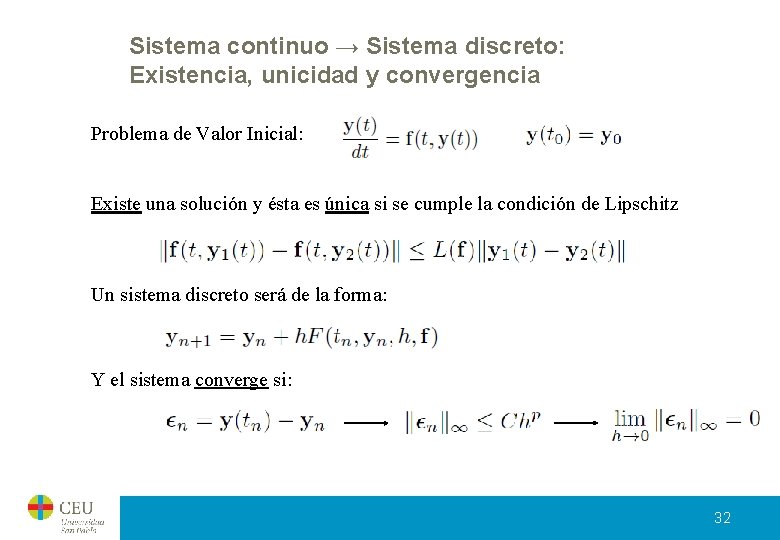

Sistema continuo → Sistema discreto: Existencia, unicidad y convergencia Problema de Valor Inicial: Existe una solución y ésta es única si se cumple la condición de Lipschitz Un sistema discreto será de la forma: Y el sistema converge si: 32

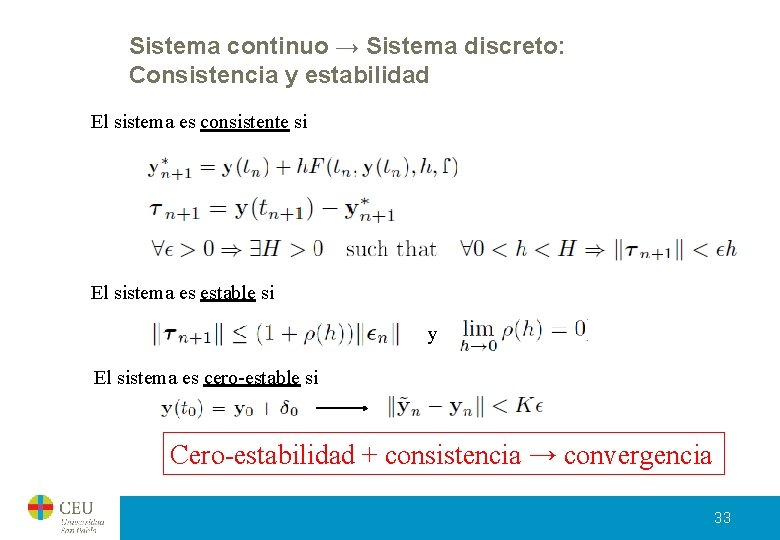

Sistema continuo → Sistema discreto: Consistencia y estabilidad El sistema es consistente si El sistema es estable si y El sistema es cero-estable si Cero-estabilidad + consistencia → convergencia 33

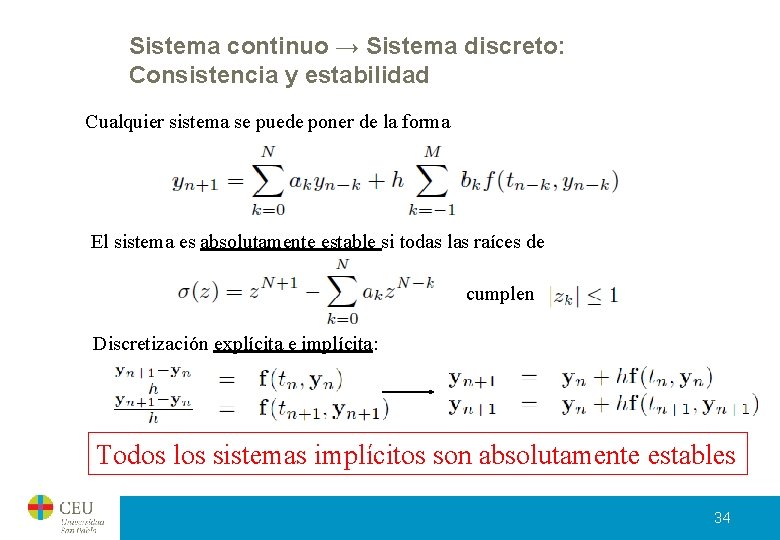

Sistema continuo → Sistema discreto: Consistencia y estabilidad Cualquier sistema se puede poner de la forma El sistema es absolutamente estable si todas las raíces de cumplen Discretización explícita e implícita: Todos los sistemas implícitos son absolutamente estables 34

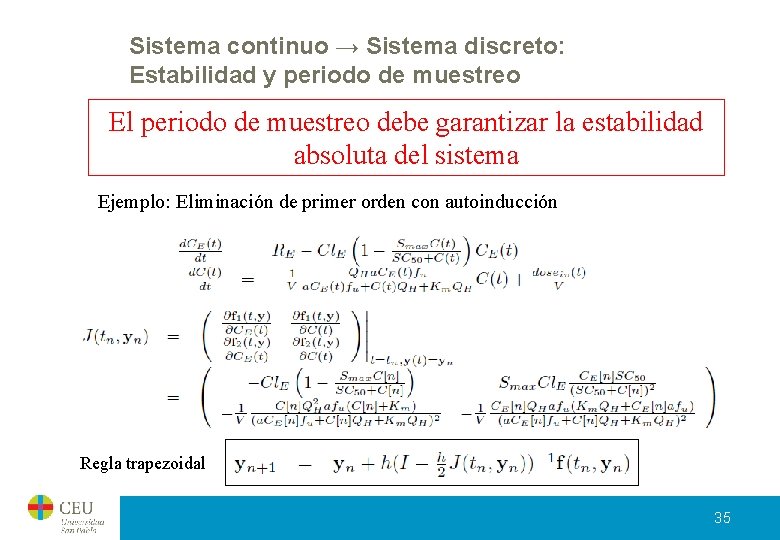

Sistema continuo → Sistema discreto: Estabilidad y periodo de muestreo El periodo de muestreo debe garantizar la estabilidad absoluta del sistema Ejemplo: Eliminación de primer orden con autoinducción Regla trapezoidal 35

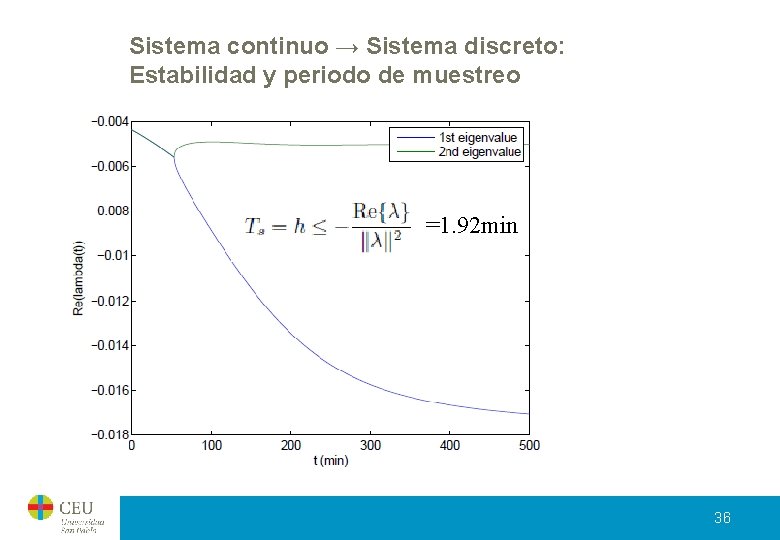

Sistema continuo → Sistema discreto: Estabilidad y periodo de muestreo =1. 92 min 36

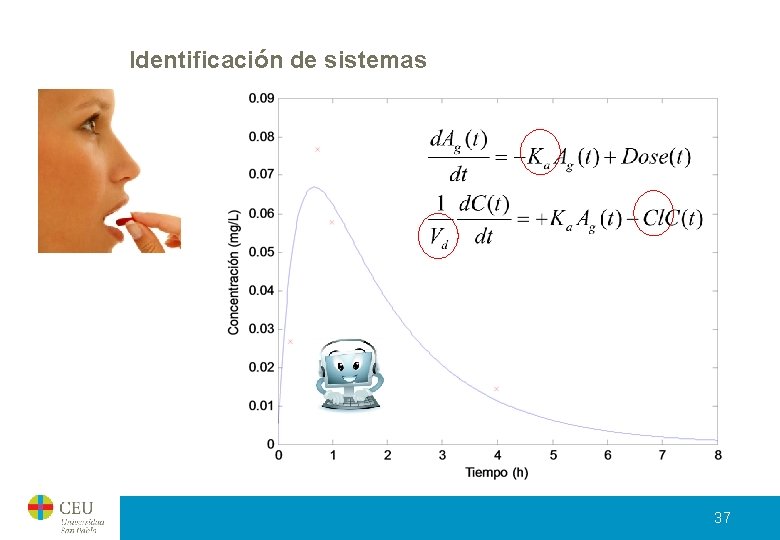

Identificación de sistemas 37

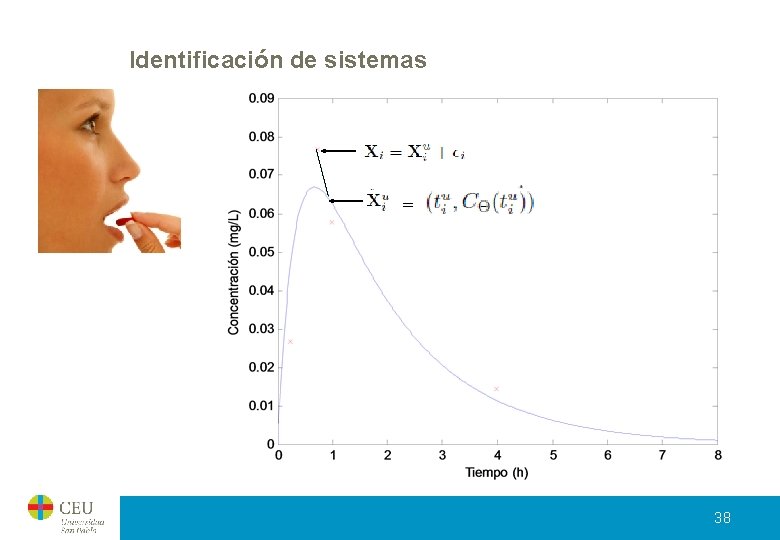

Identificación de sistemas = 38

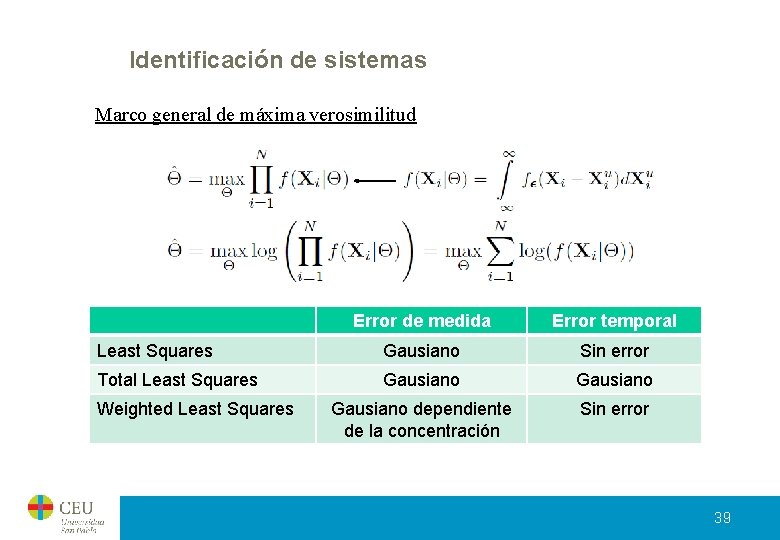

Identificación de sistemas Marco general de máxima verosimilitud Error de medida Error temporal Least Squares Gausiano Sin error Total Least Squares Gausiano dependiente de la concentración Sin error Weighted Least Squares 39

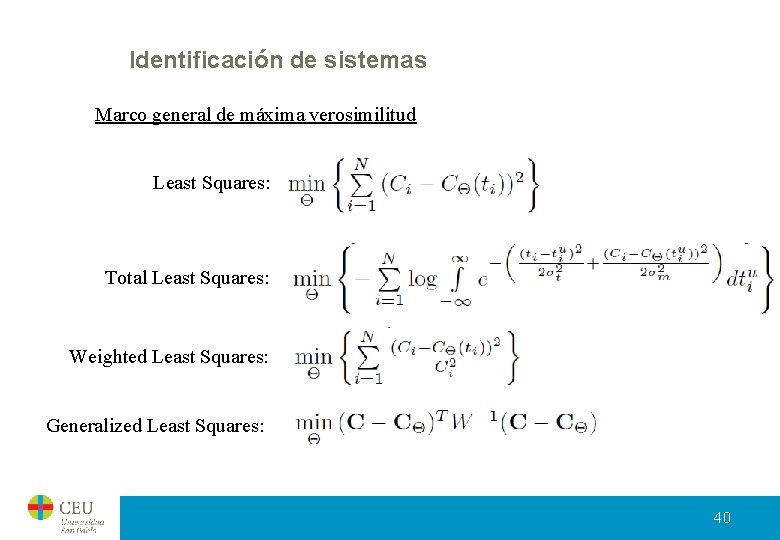

Identificación de sistemas Marco general de máxima verosimilitud Least Squares: Total Least Squares: Weighted Least Squares: Generalized Least Squares: 40

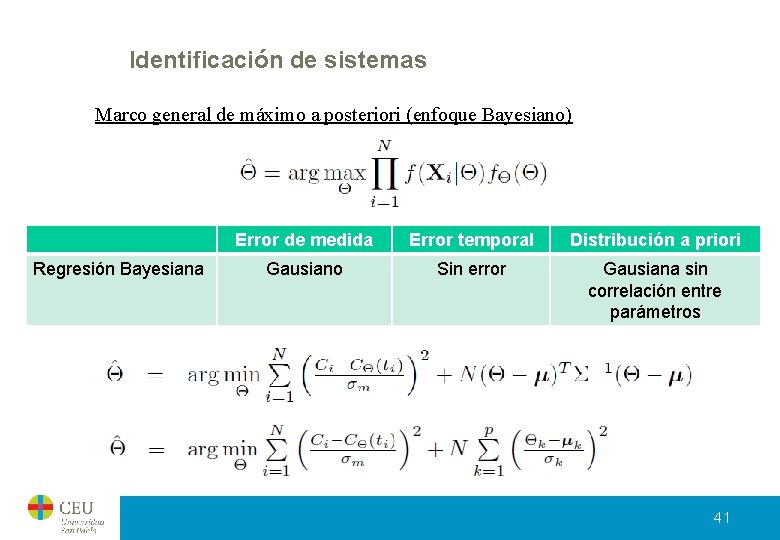

Identificación de sistemas Marco general de máximo a posteriori (enfoque Bayesiano) Regresión Bayesiana Error de medida Error temporal Distribución a priori Gausiano Sin error Gausiana sin correlación entre parámetros 41

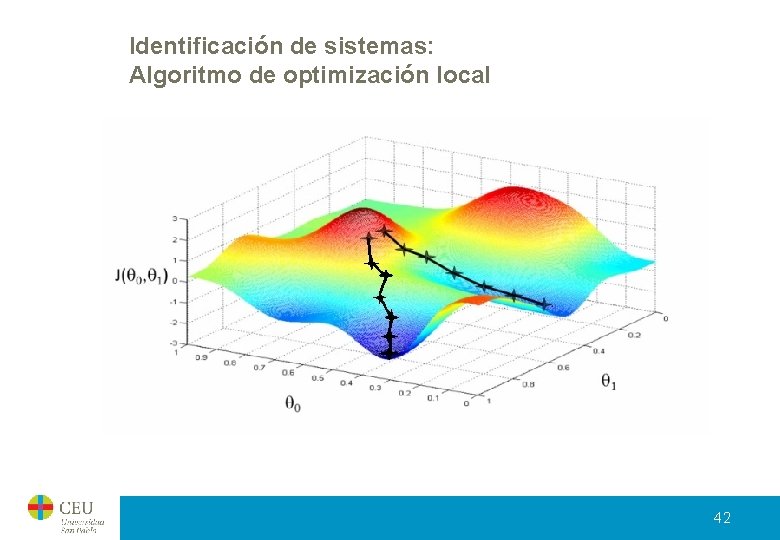

Identificación de sistemas: Algoritmo de optimización local 42

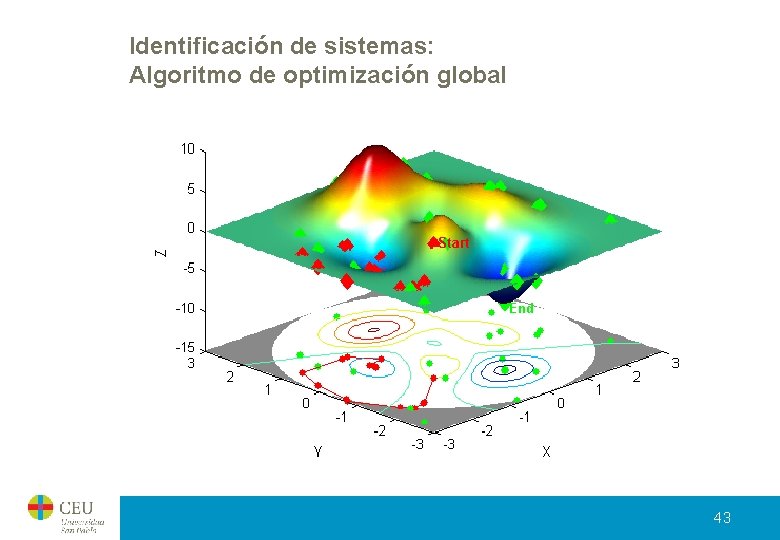

Identificación de sistemas: Algoritmo de optimización global 43

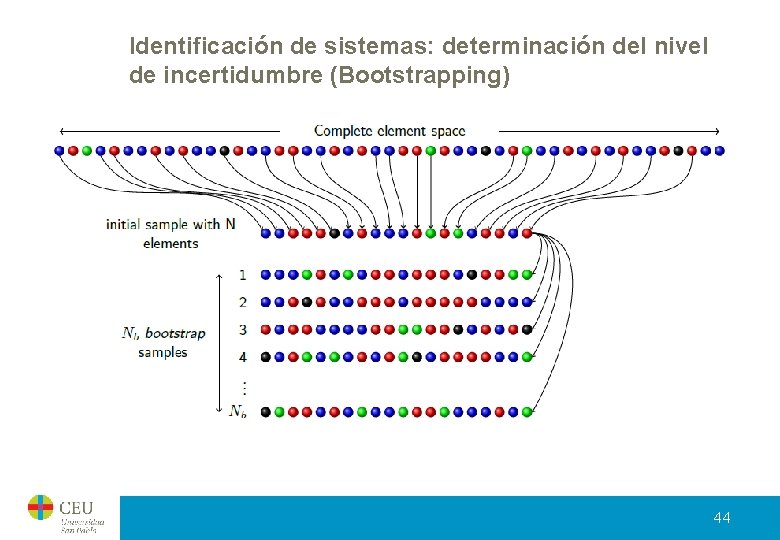

Identificación de sistemas: determinación del nivel de incertidumbre (Bootstrapping) 44

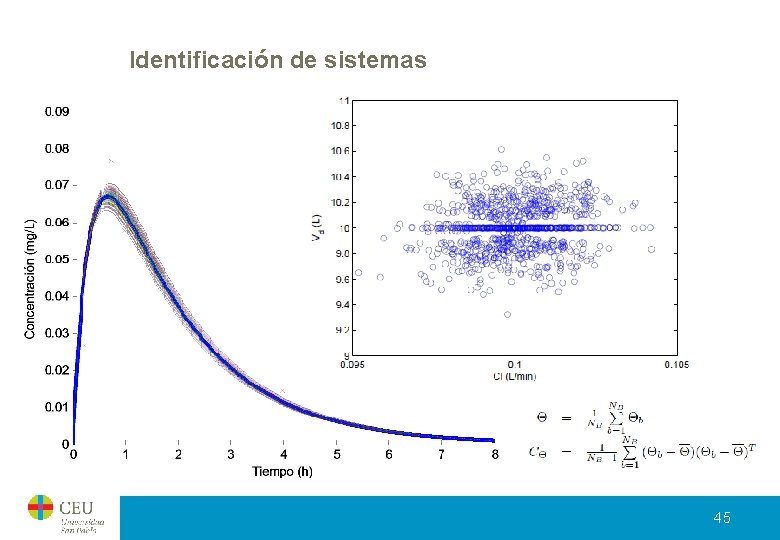

Identificación de sistemas 45

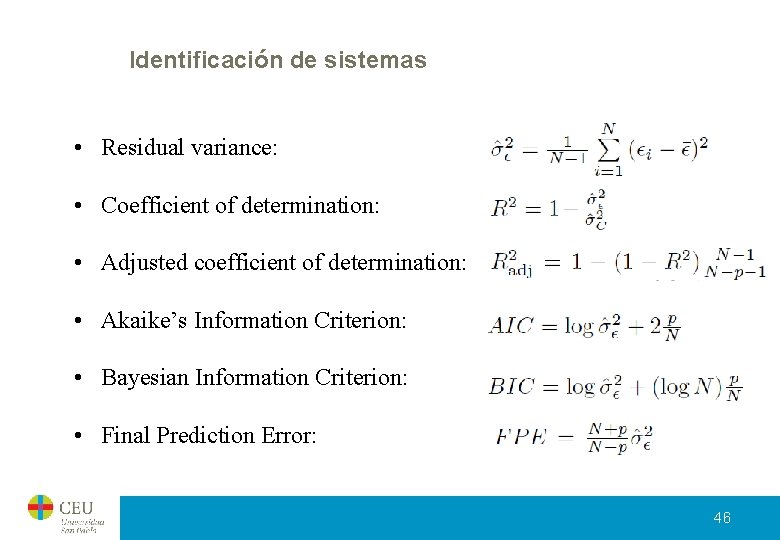

Identificación de sistemas • Residual variance: • Coefficient of determination: • Adjusted coefficient of determination: • Akaike’s Information Criterion: • Bayesian Information Criterion: • Final Prediction Error: 46

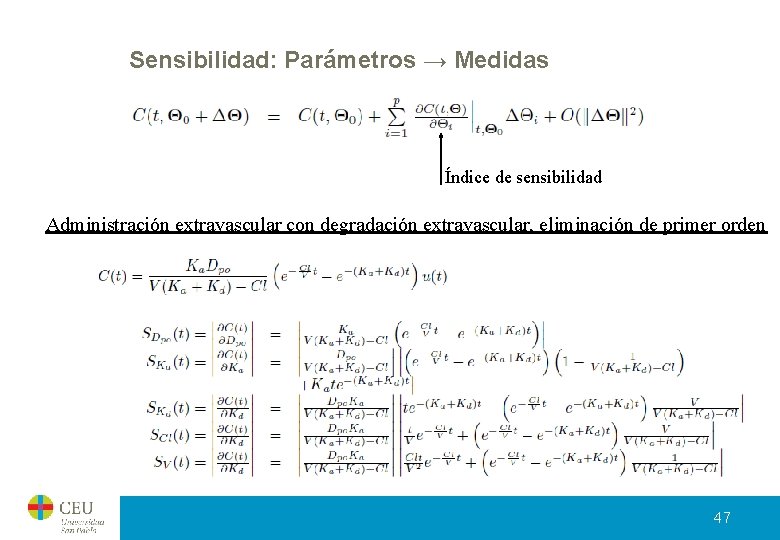

Sensibilidad: Parámetros → Medidas Índice de sensibilidad Administración extravascular con degradación extravascular, eliminación de primer orden 47

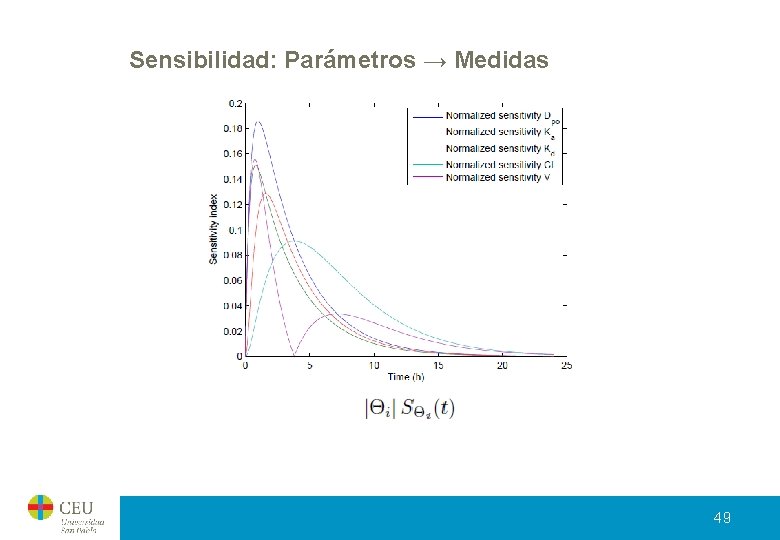

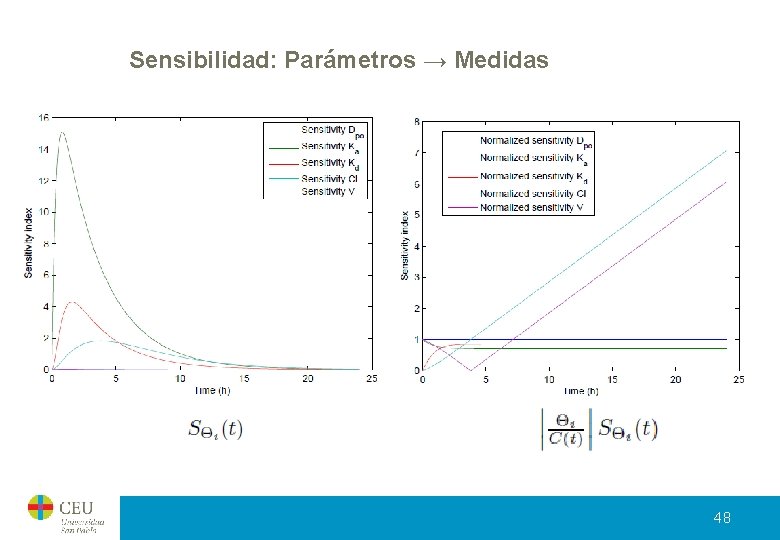

Sensibilidad: Parámetros → Medidas 48

Sensibilidad: Parámetros → Medidas 49

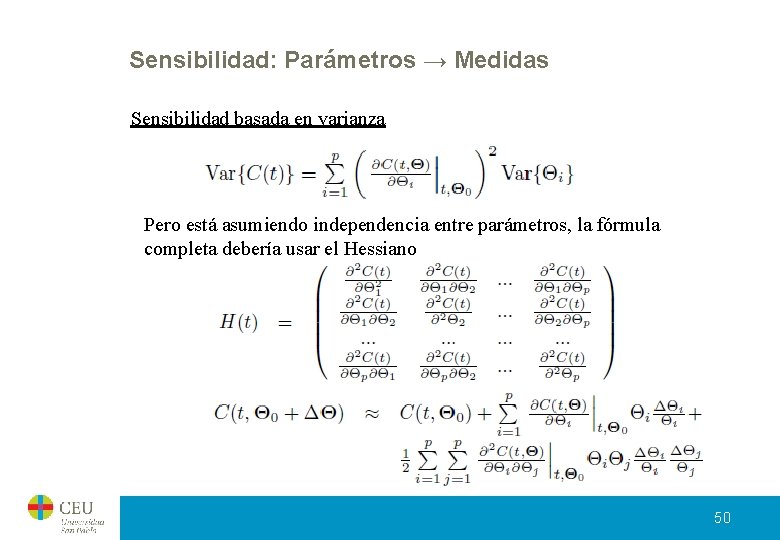

Sensibilidad: Parámetros → Medidas Sensibilidad basada en varianza Pero está asumiendo independencia entre parámetros, la fórmula completa debería usar el Hessiano 50

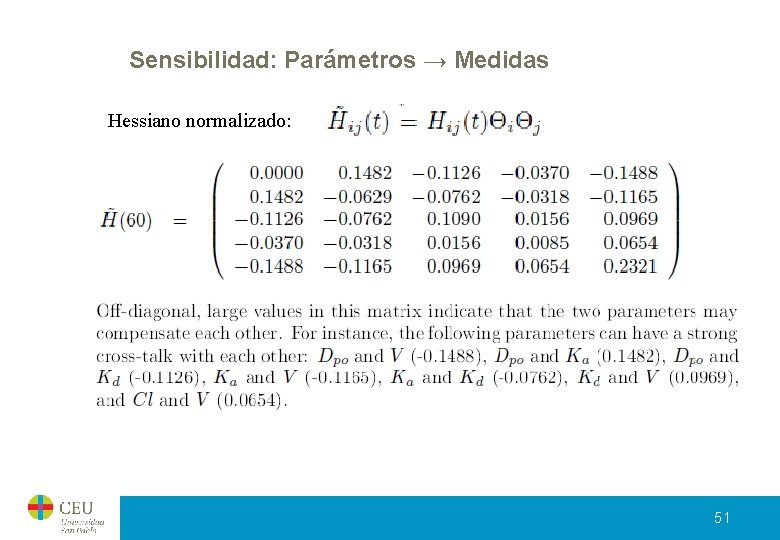

Sensibilidad: Parámetros → Medidas Hessiano normalizado: 51

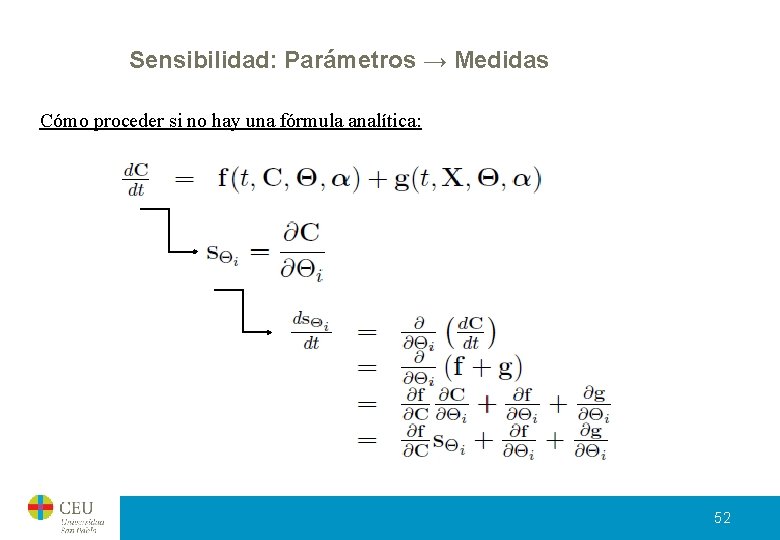

Sensibilidad: Parámetros → Medidas Cómo proceder si no hay una fórmula analítica: 52

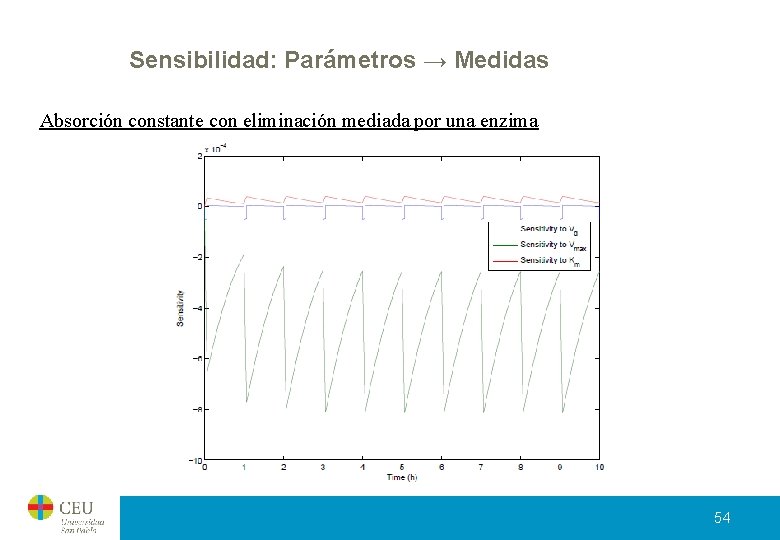

Sensibilidad: Parámetros → Medidas Absorción constante con eliminación mediada por una enzima 54

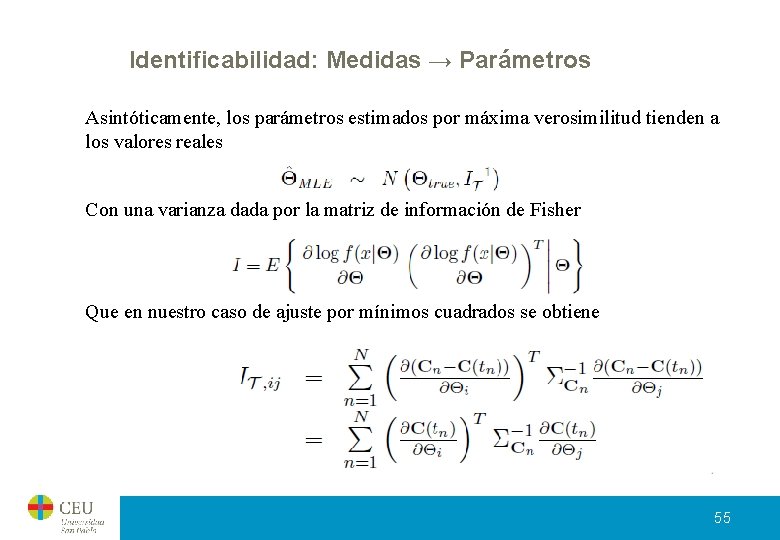

Identificabilidad: Medidas → Parámetros Asintóticamente, los parámetros estimados por máxima verosimilitud tienden a los valores reales Con una varianza dada por la matriz de información de Fisher Que en nuestro caso de ajuste por mínimos cuadrados se obtiene 55

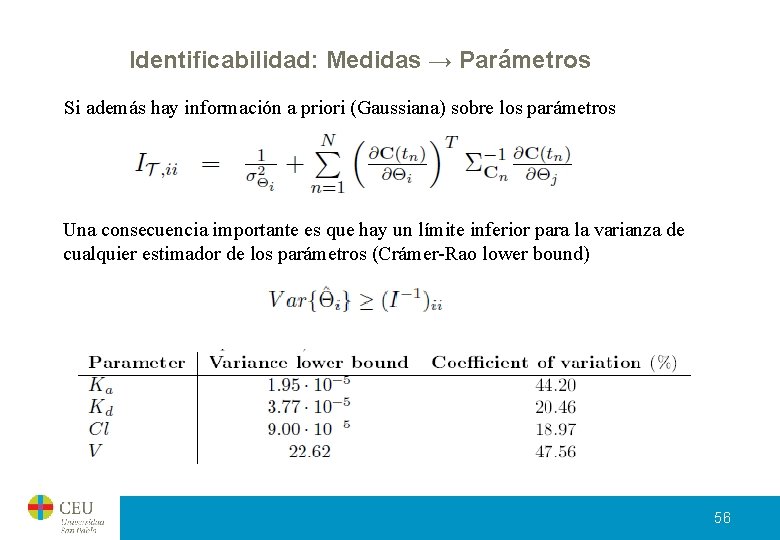

Identificabilidad: Medidas → Parámetros Si además hay información a priori (Gaussiana) sobre los parámetros Una consecuencia importante es que hay un límite inferior para la varianza de cualquier estimador de los parámetros (Crámer-Rao lower bound) 56

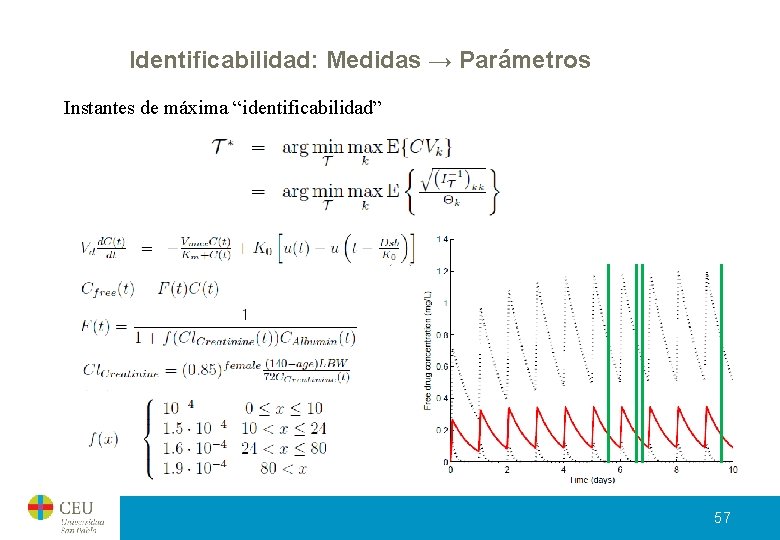

Identificabilidad: Medidas → Parámetros Instantes de máxima “identificabilidad” 57

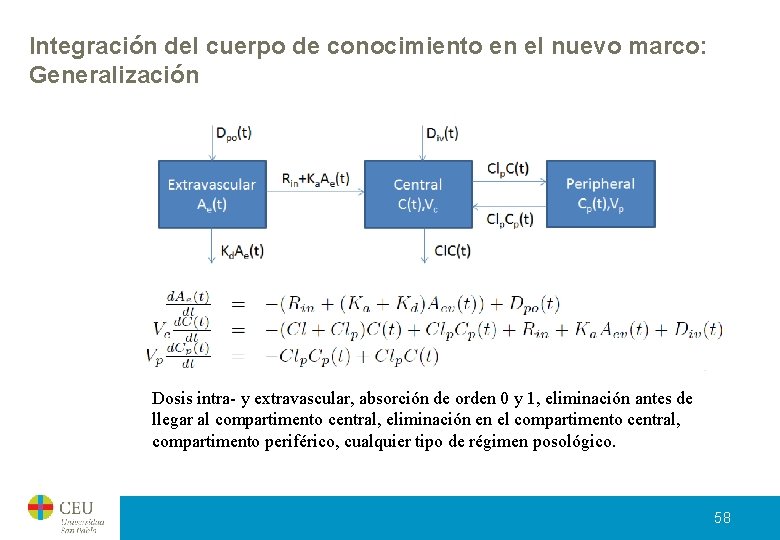

Integración del cuerpo de conocimiento en el nuevo marco: Generalización Dosis intra- y extravascular, absorción de orden 0 y 1, eliminación antes de llegar al compartimento central, eliminación en el compartimento central, compartimento periférico, cualquier tipo de régimen posológico. 58

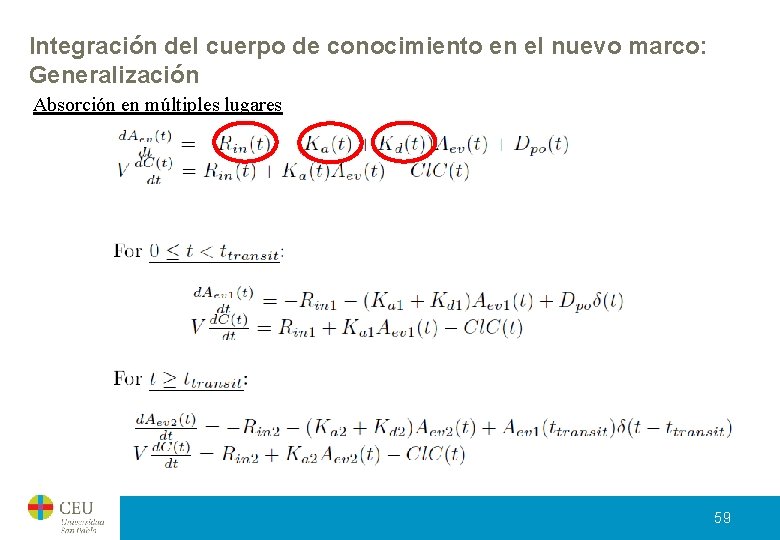

Integración del cuerpo de conocimiento en el nuevo marco: Generalización Absorción en múltiples lugares 59

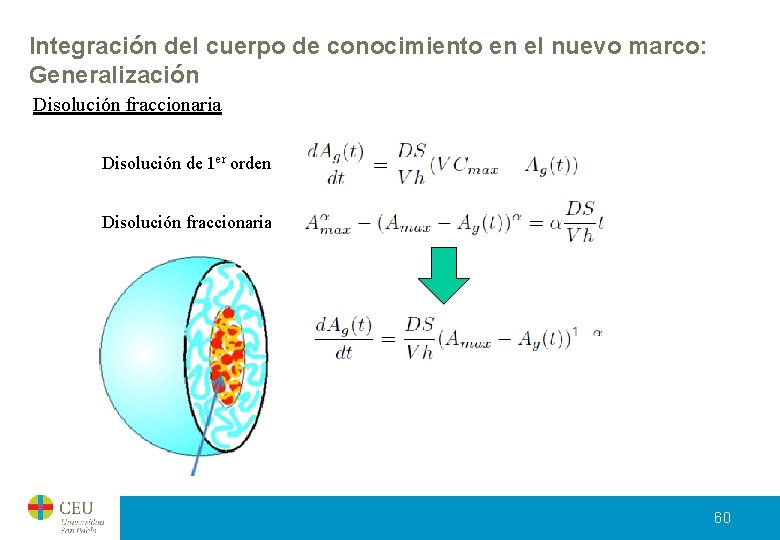

Integración del cuerpo de conocimiento en el nuevo marco: Generalización Disolución fraccionaria Disolución de 1 er orden Disolución fraccionaria 60

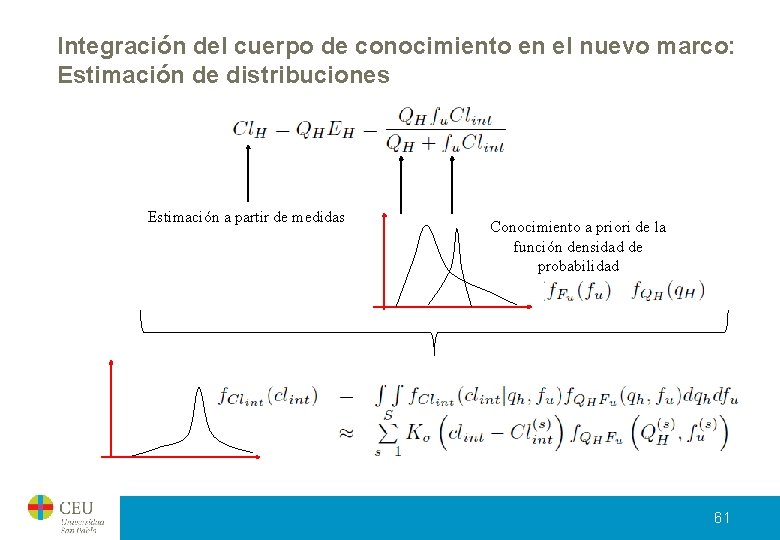

Integración del cuerpo de conocimiento en el nuevo marco: Estimación de distribuciones Estimación a partir de medidas Conocimiento a priori de la función densidad de probabilidad 61

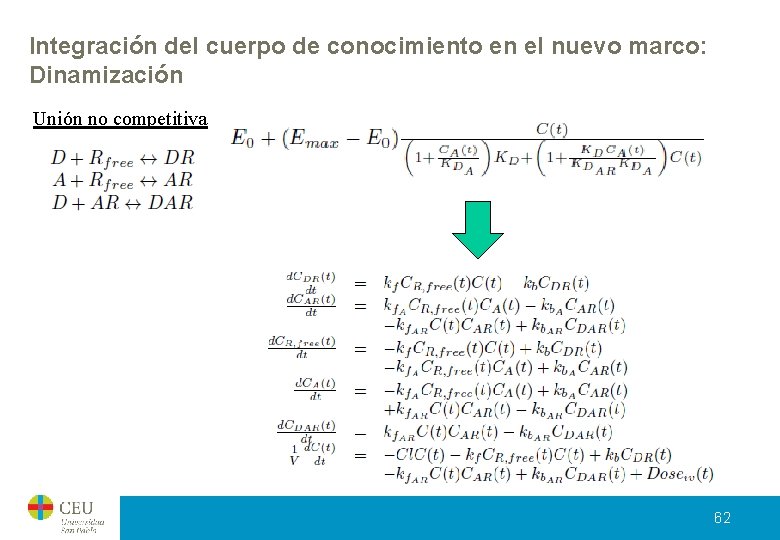

Integración del cuerpo de conocimiento en el nuevo marco: Dinamización Unión no competitiva 62

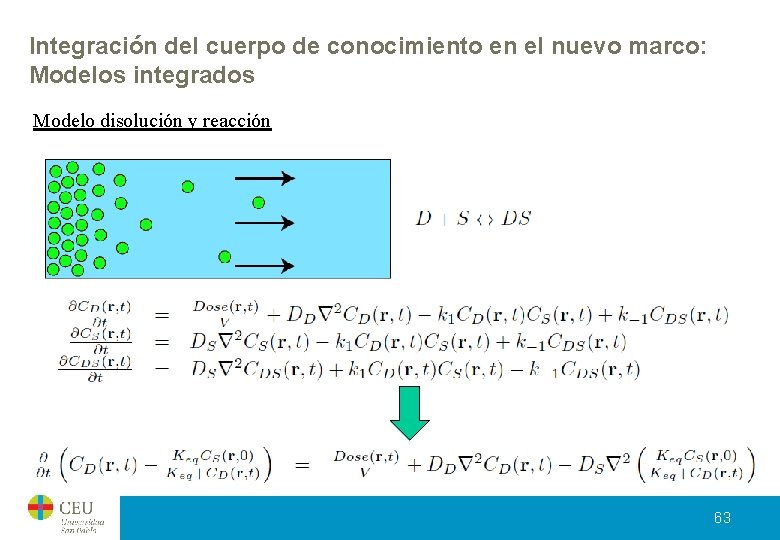

Integración del cuerpo de conocimiento en el nuevo marco: Modelos integrados Modelo disolución y reacción 63

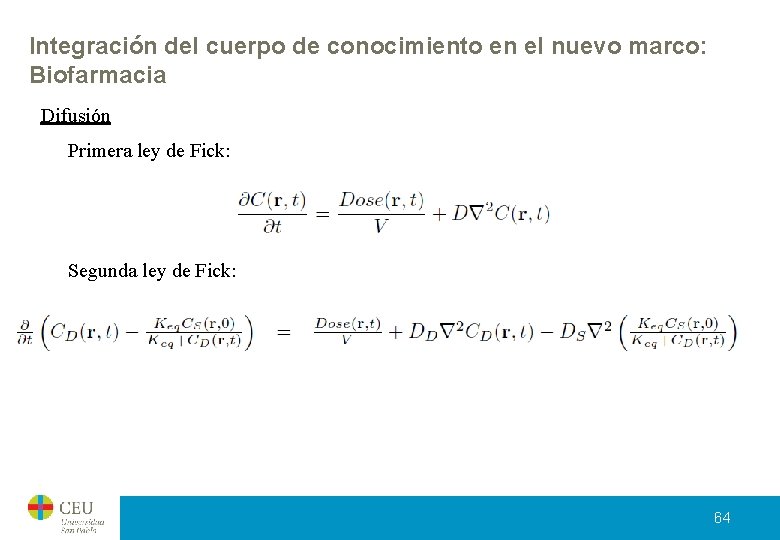

Integración del cuerpo de conocimiento en el nuevo marco: Biofarmacia Difusión Primera ley de Fick: Segunda ley de Fick: 64

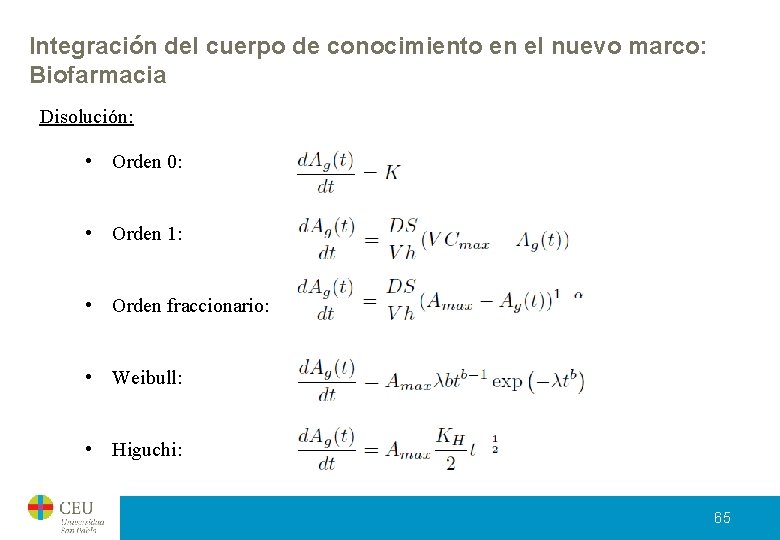

Integración del cuerpo de conocimiento en el nuevo marco: Biofarmacia Disolución: • Orden 0: • Orden 1: • Orden fraccionario: • Weibull: • Higuchi: 65

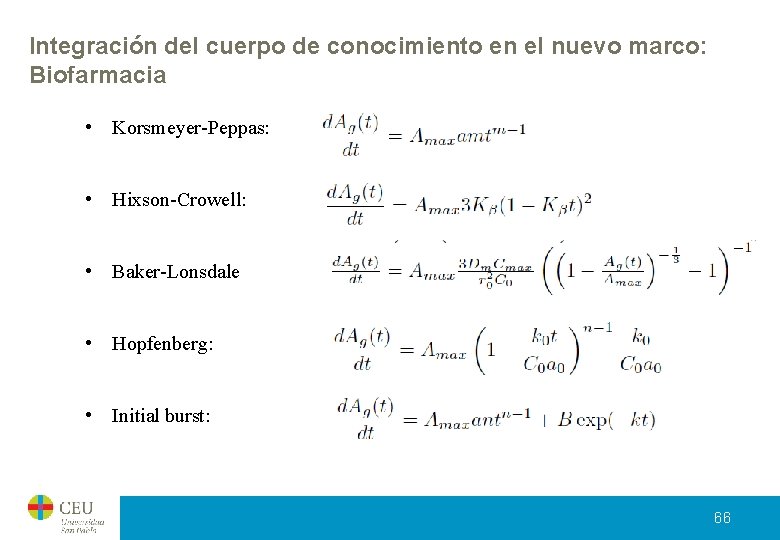

Integración del cuerpo de conocimiento en el nuevo marco: Biofarmacia • Korsmeyer-Peppas: • Hixson-Crowell: • Baker-Lonsdale • Hopfenberg: • Initial burst: 66

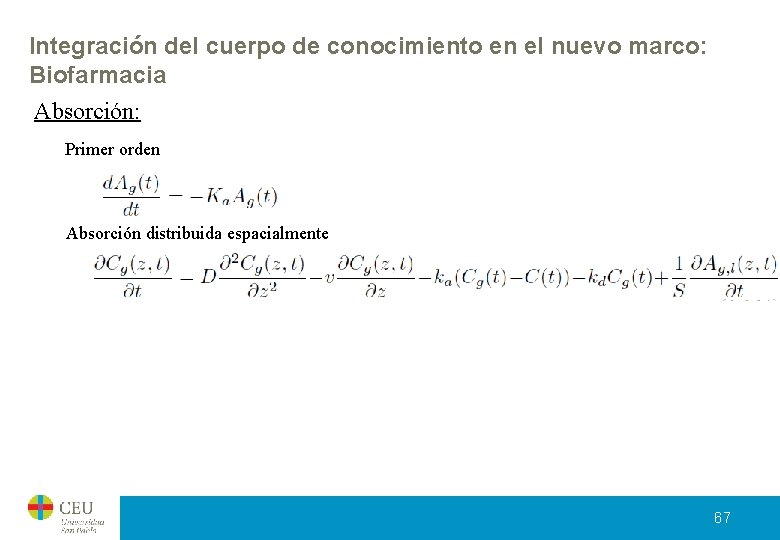

Integración del cuerpo de conocimiento en el nuevo marco: Biofarmacia Absorción: Primer orden Absorción distribuida espacialmente 67

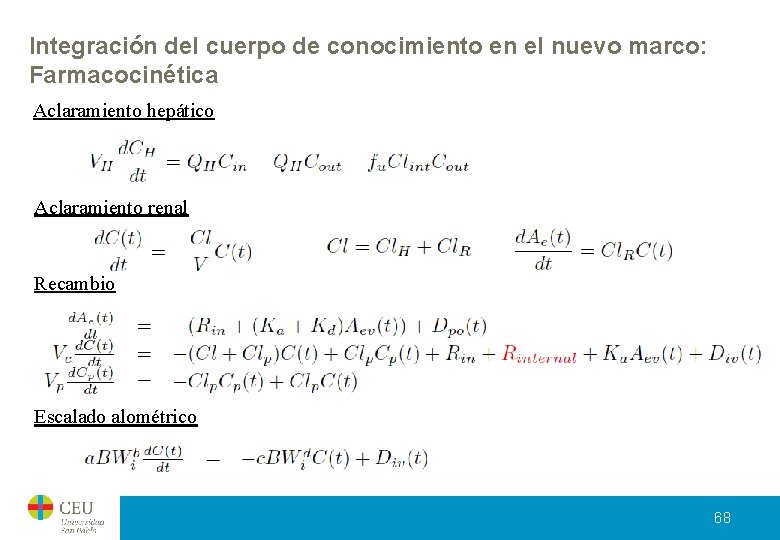

Integración del cuerpo de conocimiento en el nuevo marco: Farmacocinética Aclaramiento hepático Aclaramiento renal Recambio Escalado alométrico 68

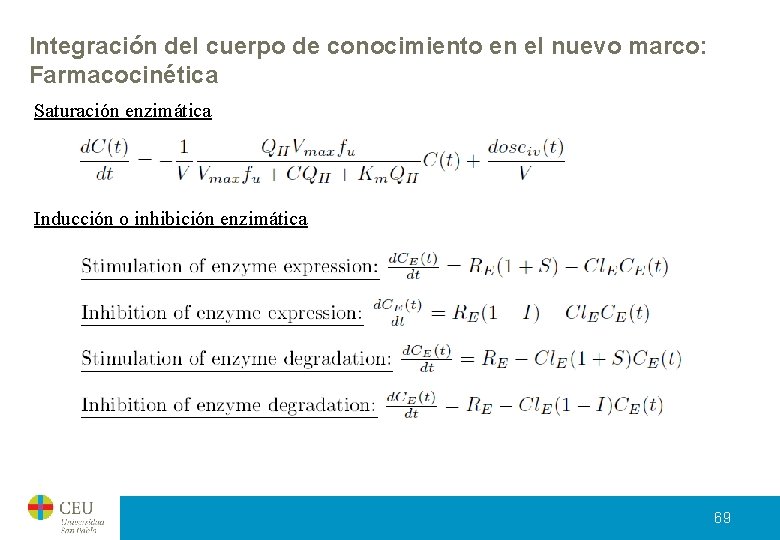

Integración del cuerpo de conocimiento en el nuevo marco: Farmacocinética Saturación enzimática Inducción o inhibición enzimática 69

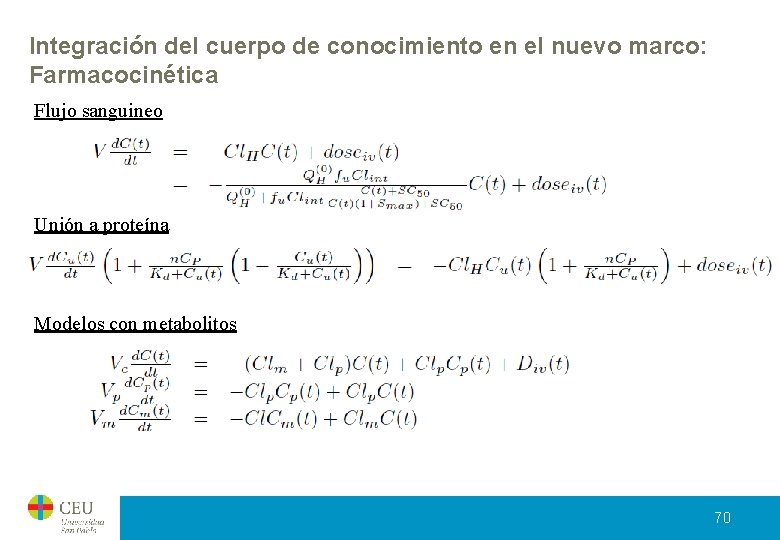

Integración del cuerpo de conocimiento en el nuevo marco: Farmacocinética Flujo sanguineo Unión a proteína Modelos con metabolitos 70

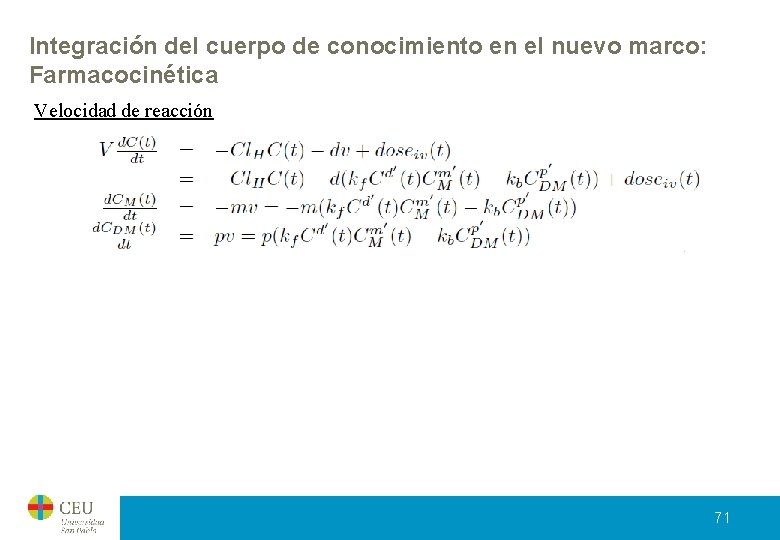

Integración del cuerpo de conocimiento en el nuevo marco: Farmacocinética Velocidad de reacción 71

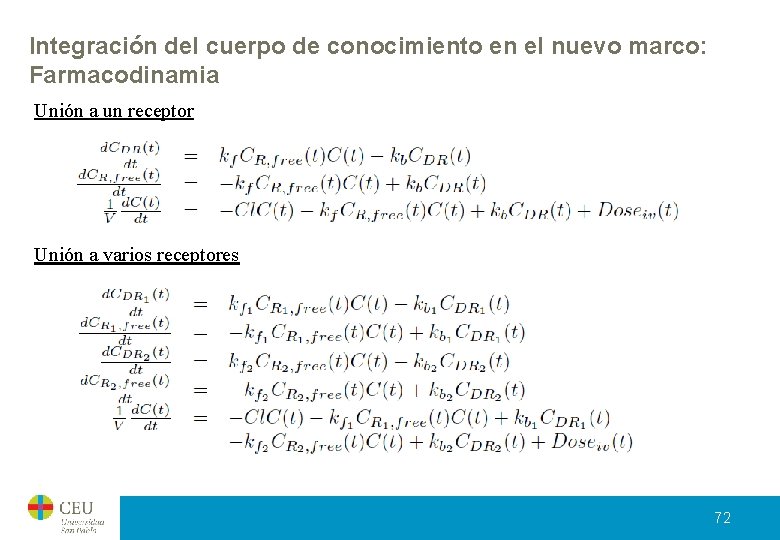

Integración del cuerpo de conocimiento en el nuevo marco: Farmacodinamia Unión a un receptor Unión a varios receptores 72

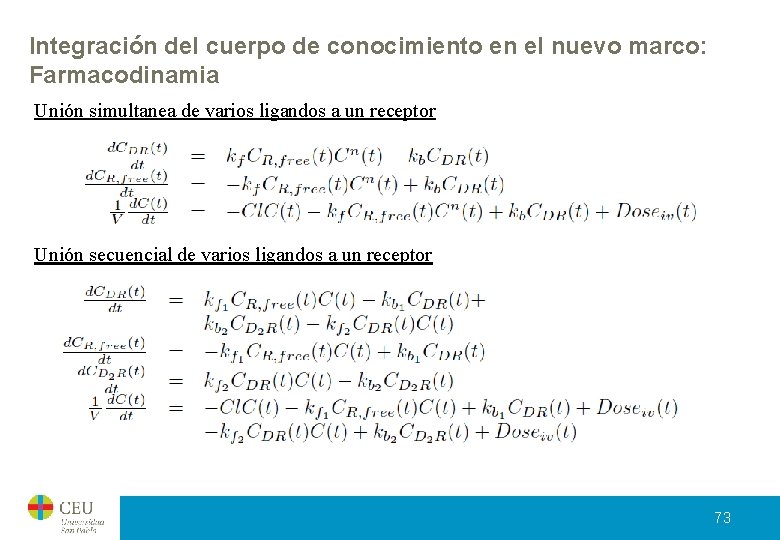

Integración del cuerpo de conocimiento en el nuevo marco: Farmacodinamia Unión simultanea de varios ligandos a un receptor Unión secuencial de varios ligandos a un receptor 73

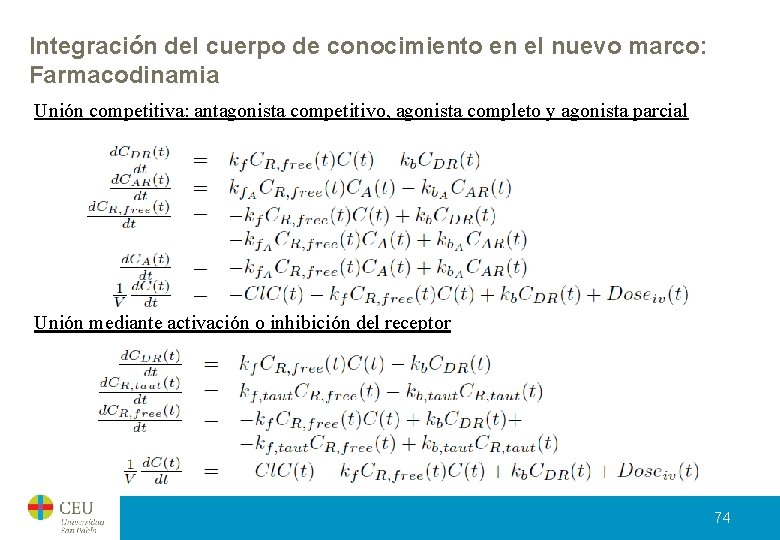

Integración del cuerpo de conocimiento en el nuevo marco: Farmacodinamia Unión competitiva: antagonista competitivo, agonista completo y agonista parcial Unión mediante activación o inhibición del receptor 74

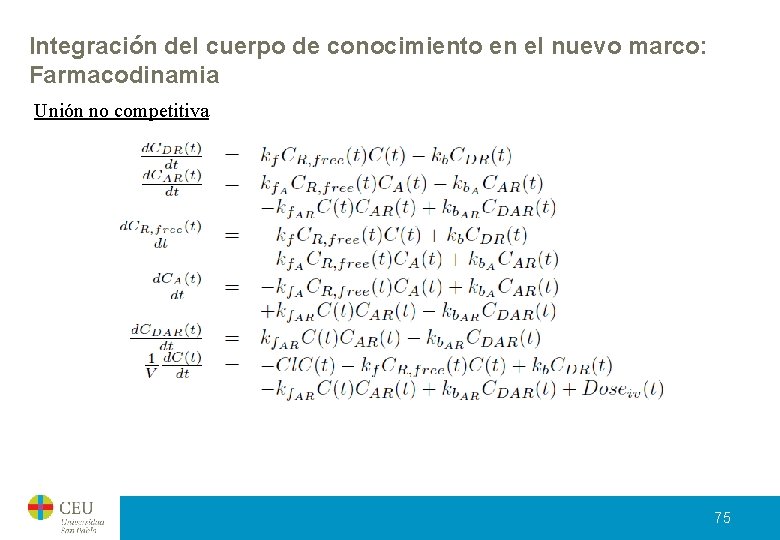

Integración del cuerpo de conocimiento en el nuevo marco: Farmacodinamia Unión no competitiva 75

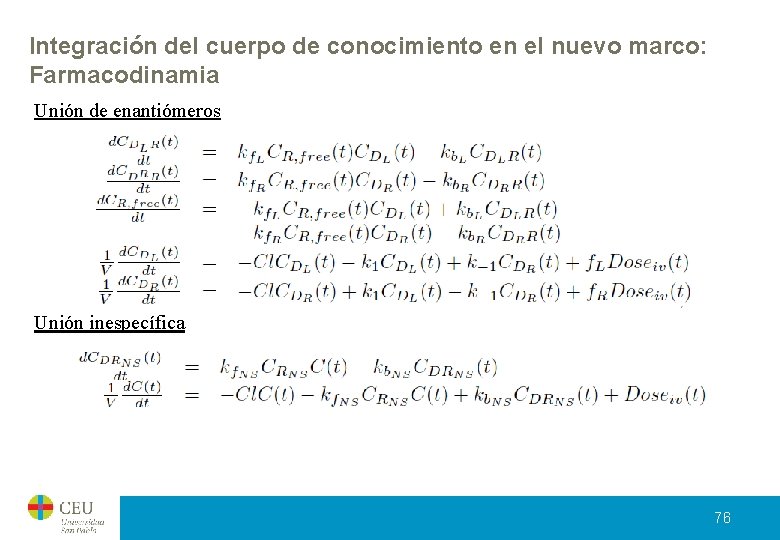

Integración del cuerpo de conocimiento en el nuevo marco: Farmacodinamia Unión de enantiómeros Unión inespecífica 76

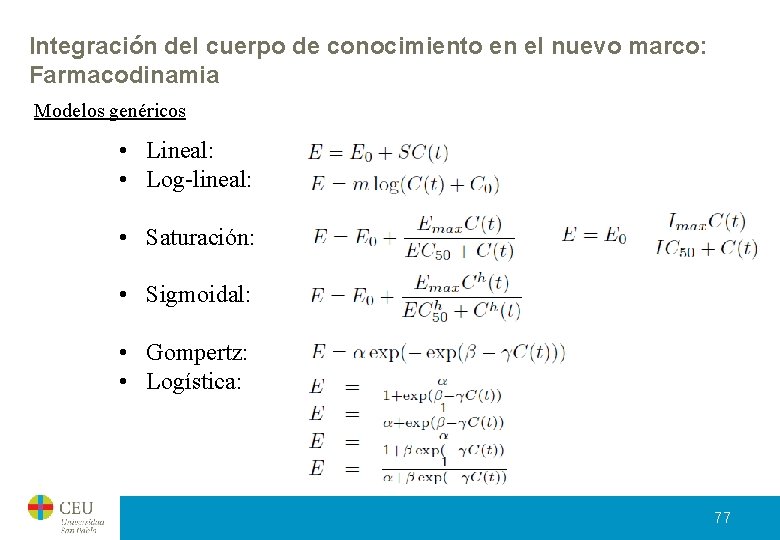

Integración del cuerpo de conocimiento en el nuevo marco: Farmacodinamia Modelos genéricos • Lineal: • Log-lineal: • Saturación: • Sigmoidal: • Gompertz: • Logística: 77

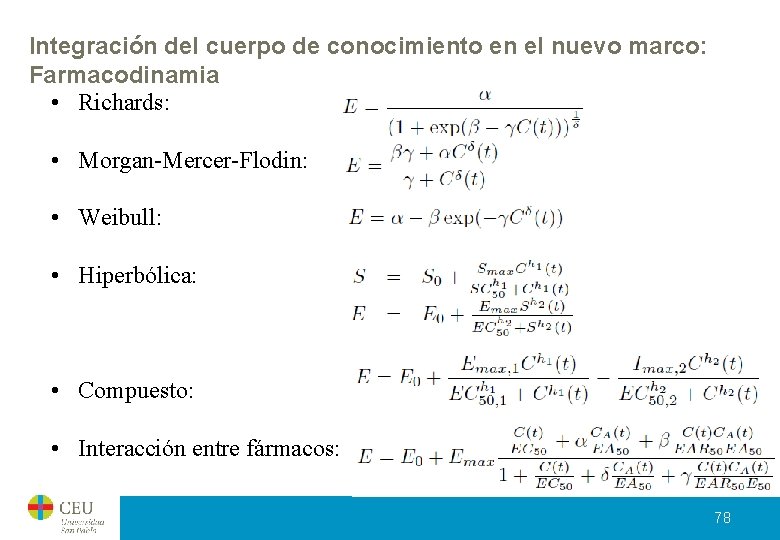

Integración del cuerpo de conocimiento en el nuevo marco: Farmacodinamia • Richards: • Morgan-Mercer-Flodin: • Weibull: • Hiperbólica: • Compuesto: • Interacción entre fármacos: 78

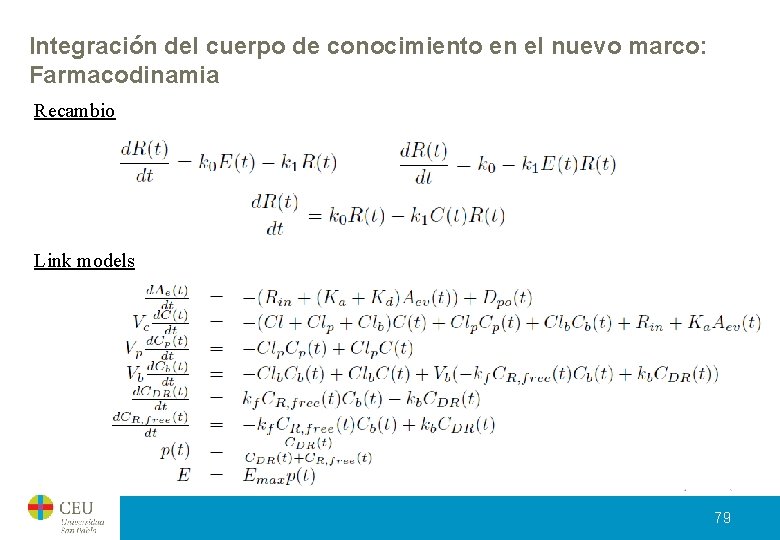

Integración del cuerpo de conocimiento en el nuevo marco: Farmacodinamia Recambio Link models 79

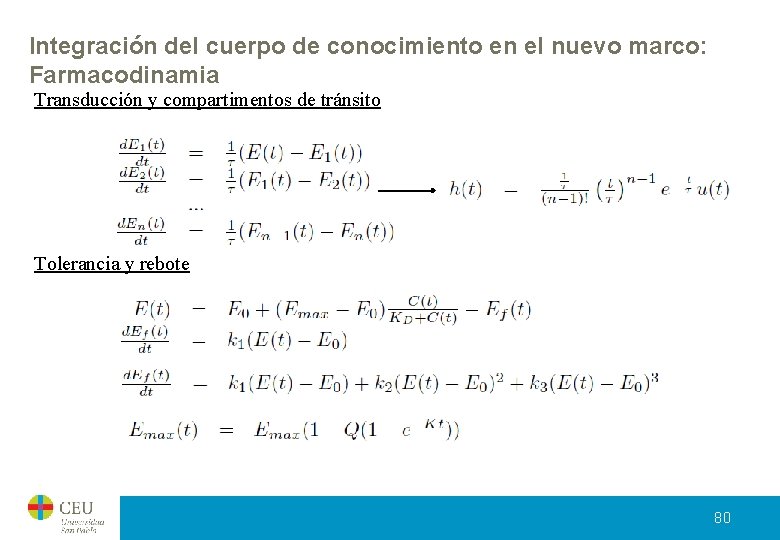

Integración del cuerpo de conocimiento en el nuevo marco: Farmacodinamia Transducción y compartimentos de tránsito Tolerancia y rebote 80

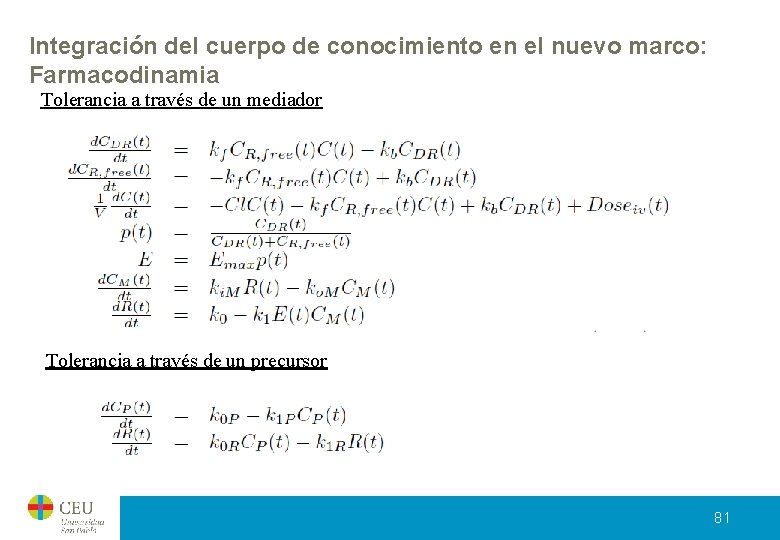

Integración del cuerpo de conocimiento en el nuevo marco: Farmacodinamia Tolerancia a través de un mediador Tolerancia a través de un precursor 81

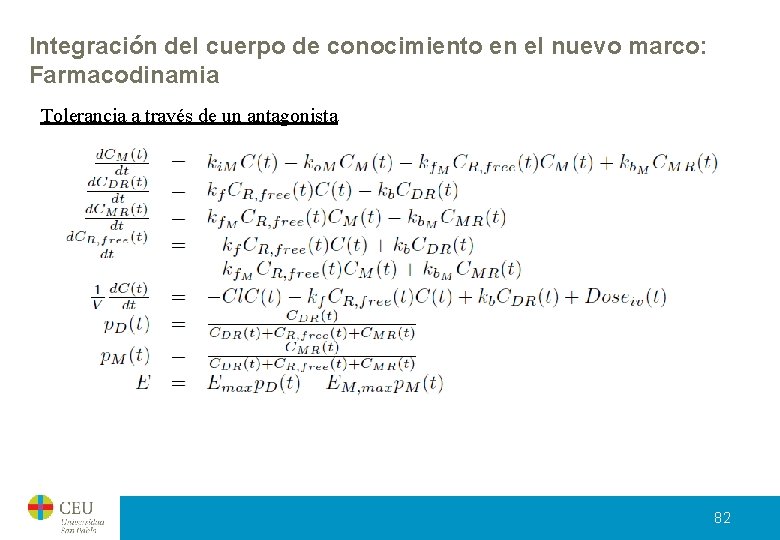

Integración del cuerpo de conocimiento en el nuevo marco: Farmacodinamia Tolerancia a través de un antagonista 82

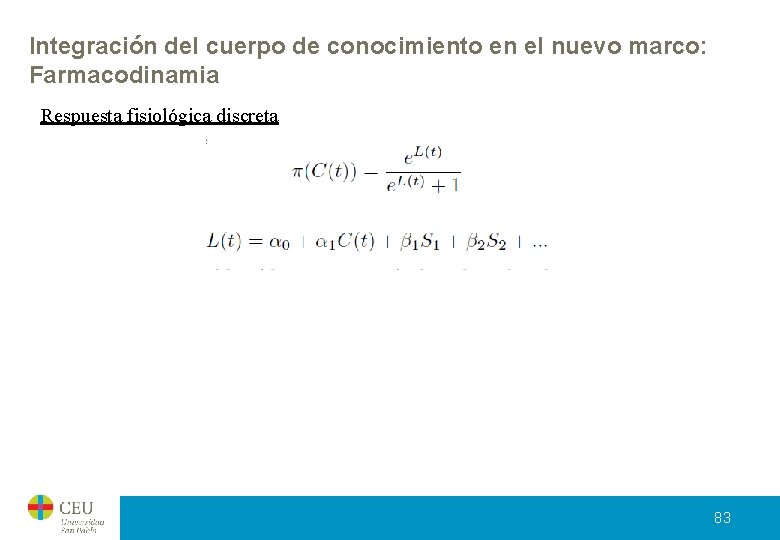

Integración del cuerpo de conocimiento en el nuevo marco: Farmacodinamia Respuesta fisiológica discreta 83

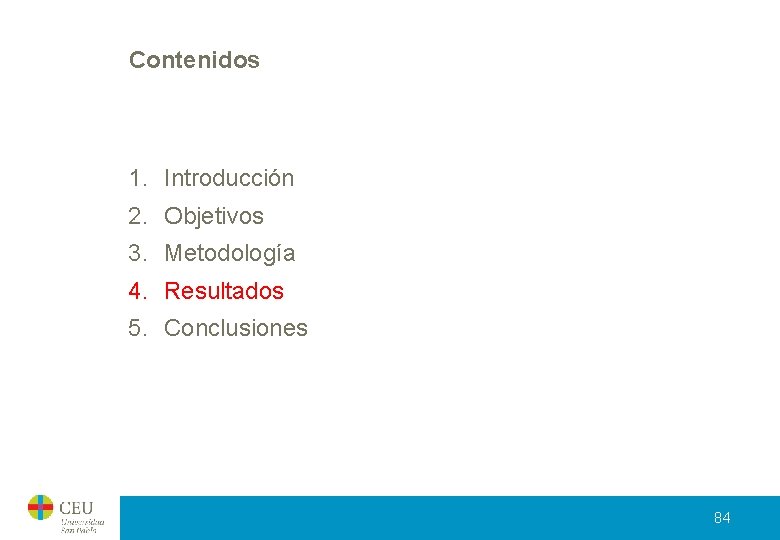

Contenidos 1. Introducción 2. Objetivos 3. Metodología 4. Resultados 5. Conclusiones 84

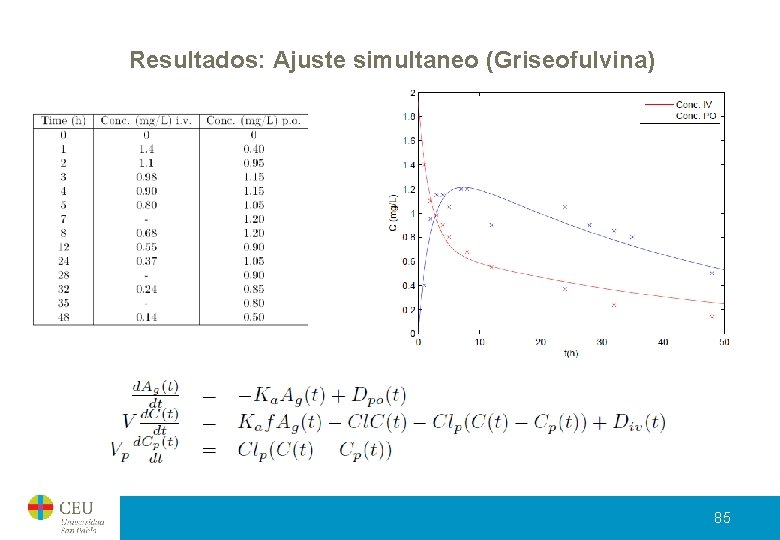

Resultados: Ajuste simultaneo (Griseofulvina) 85

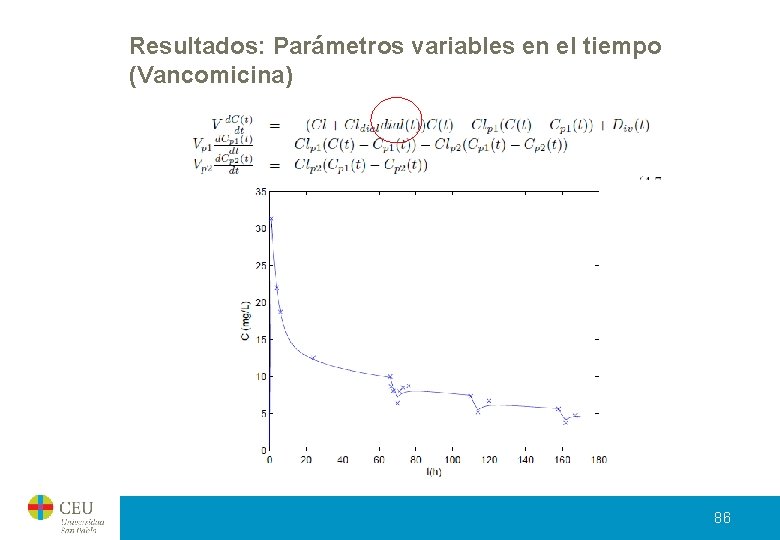

Resultados: Parámetros variables en el tiempo (Vancomicina) 86

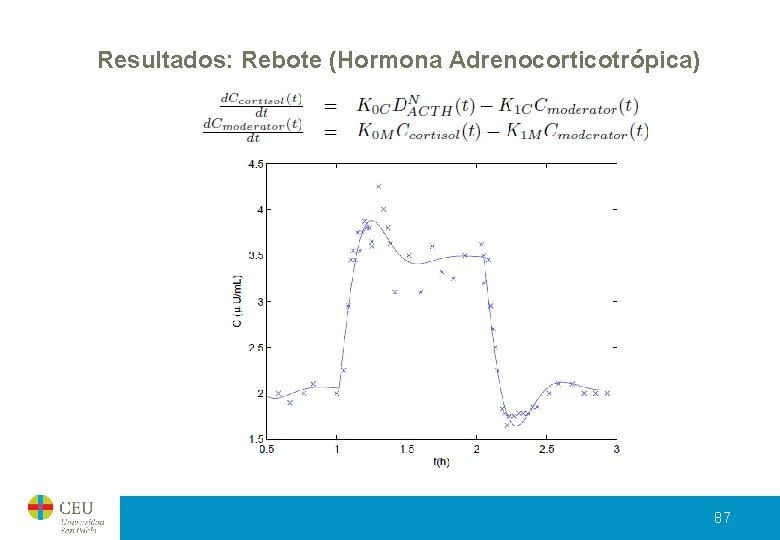

Resultados: Rebote (Hormona Adrenocorticotrópica) 87

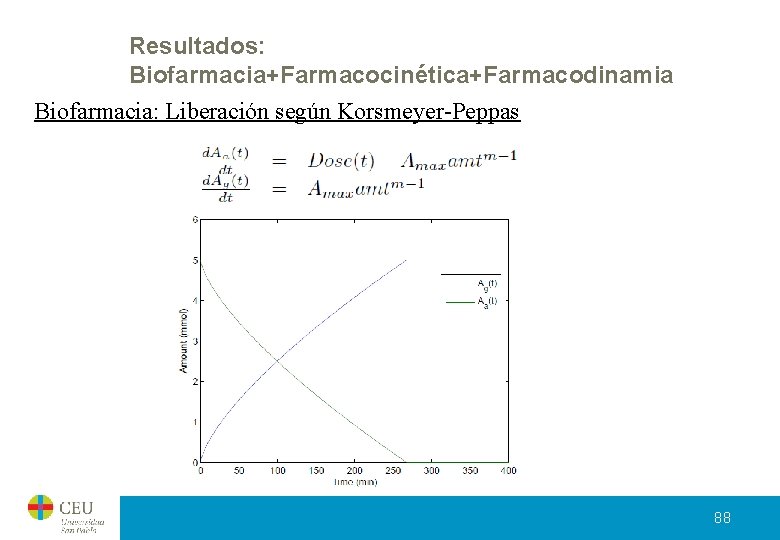

Resultados: Biofarmacia+Farmacocinética+Farmacodinamia Biofarmacia: Liberación según Korsmeyer-Peppas 88

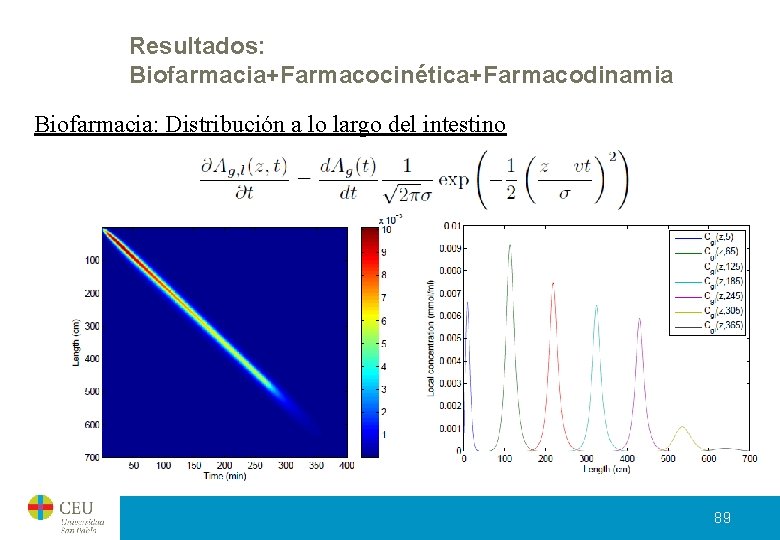

Resultados: Biofarmacia+Farmacocinética+Farmacodinamia Biofarmacia: Distribución a lo largo del intestino 89

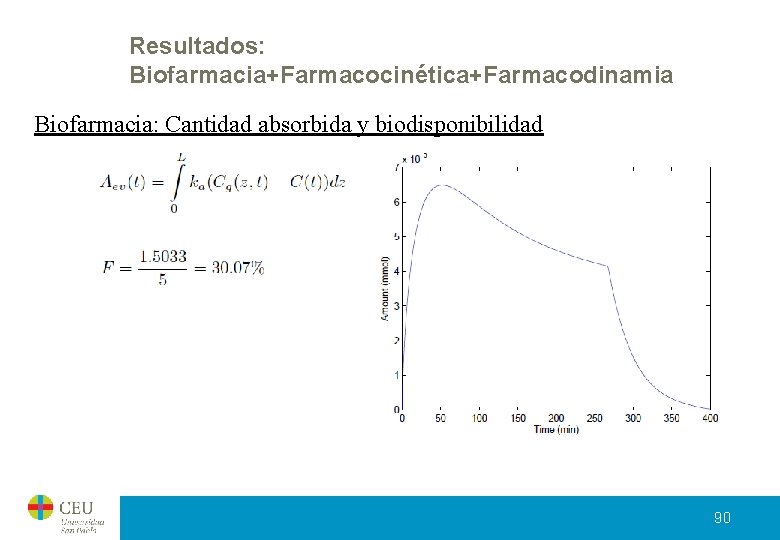

Resultados: Biofarmacia+Farmacocinética+Farmacodinamia Biofarmacia: Cantidad absorbida y biodisponibilidad 90

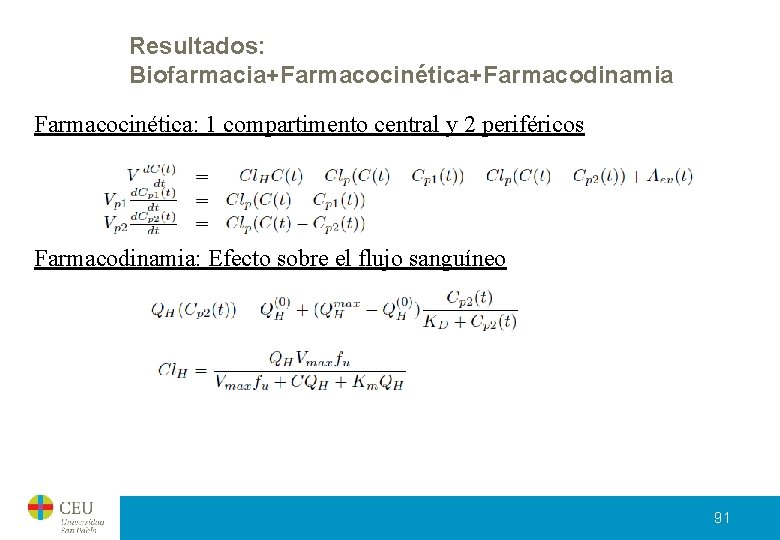

Resultados: Biofarmacia+Farmacocinética+Farmacodinamia Farmacocinética: 1 compartimento central y 2 periféricos Farmacodinamia: Efecto sobre el flujo sanguíneo 91

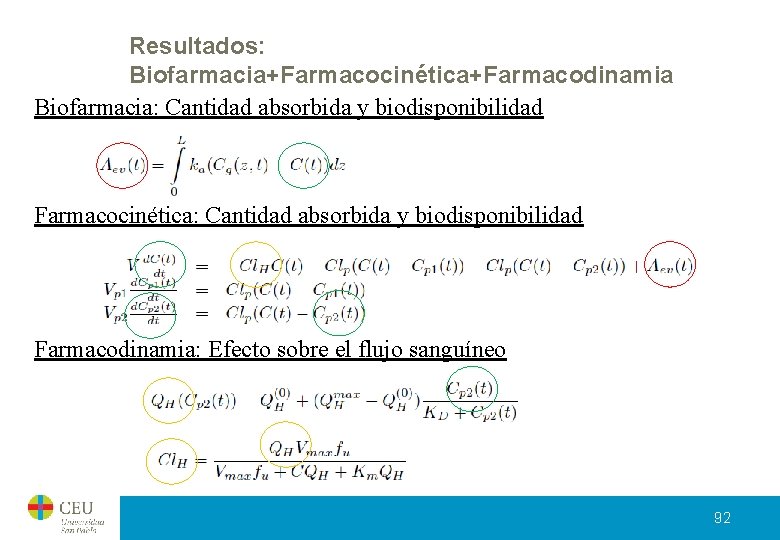

Resultados: Biofarmacia+Farmacocinética+Farmacodinamia Biofarmacia: Cantidad absorbida y biodisponibilidad Farmacocinética: Cantidad absorbida y biodisponibilidad Farmacodinamia: Efecto sobre el flujo sanguíneo 92

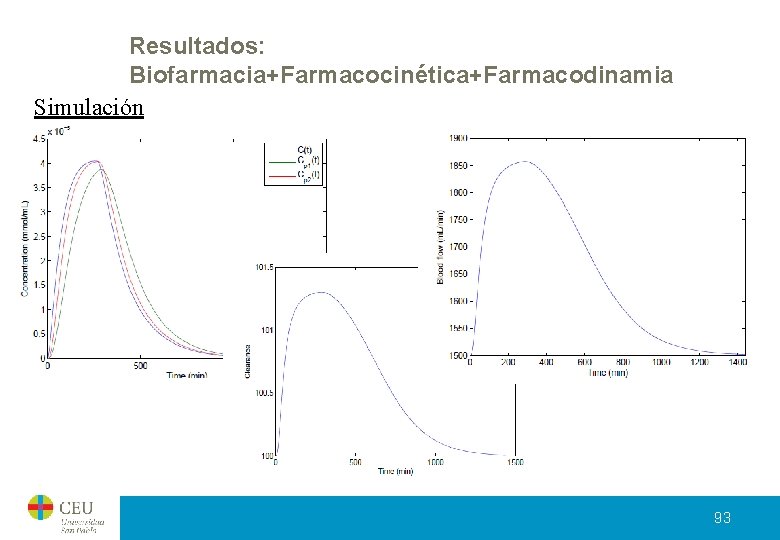

Resultados: Biofarmacia+Farmacocinética+Farmacodinamia Simulación 93

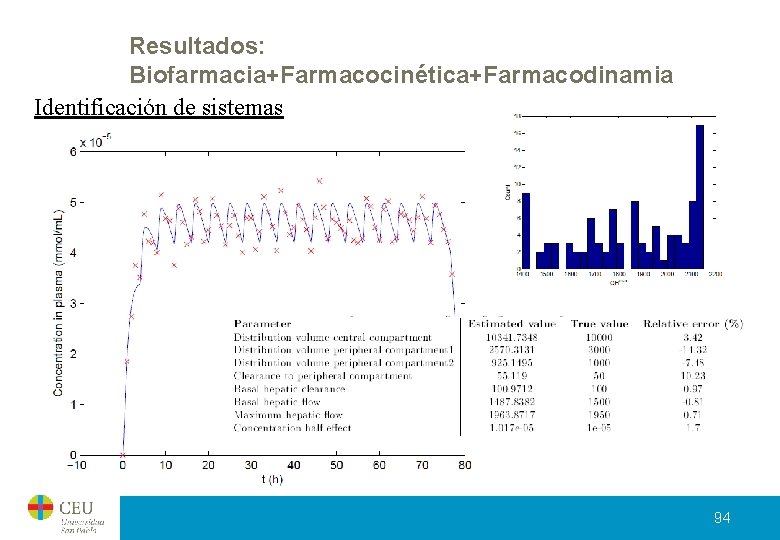

Resultados: Biofarmacia+Farmacocinética+Farmacodinamia Identificación de sistemas 94

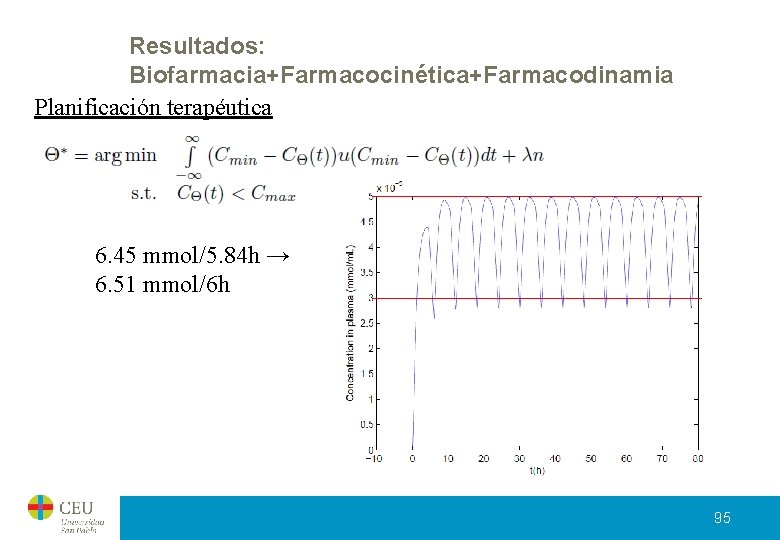

Resultados: Biofarmacia+Farmacocinética+Farmacodinamia Planificación terapéutica 6. 45 mmol/5. 84 h → 6. 51 mmol/6 h 95

Contenidos 1. Introducción 2. Objetivos 3. Metodología 4. Resultados 5. Conclusiones 96

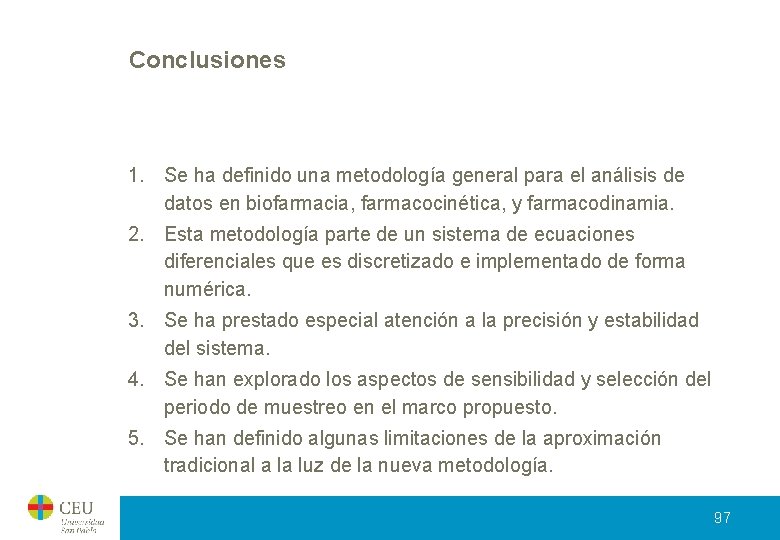

Conclusiones 1. Se ha definido una metodología general para el análisis de datos en biofarmacia, farmacocinética, y farmacodinamia. 2. Esta metodología parte de un sistema de ecuaciones diferenciales que es discretizado e implementado de forma numérica. 3. Se ha prestado especial atención a la precisión y estabilidad del sistema. 4. Se han explorado los aspectos de sensibilidad y selección del periodo de muestreo en el marco propuesto. 5. Se han definido algunas limitaciones de la aproximación tradicional a la luz de la nueva metodología. 97

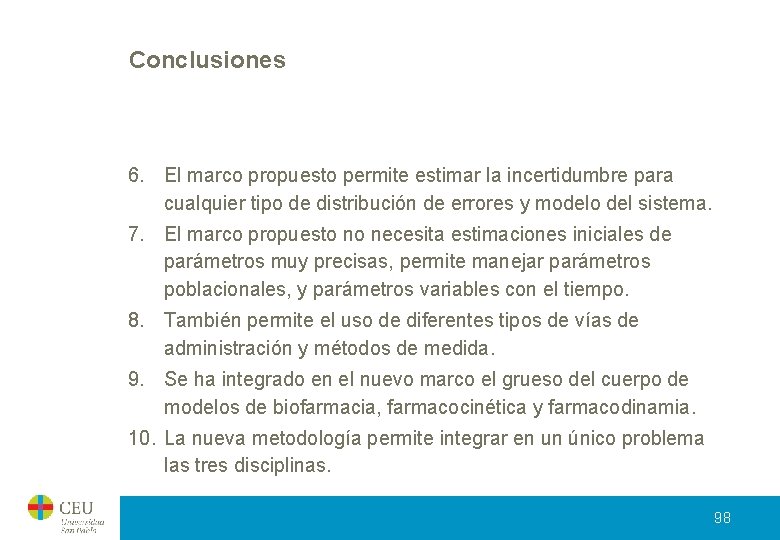

Conclusiones 6. El marco propuesto permite estimar la incertidumbre para cualquier tipo de distribución de errores y modelo del sistema. 7. El marco propuesto no necesita estimaciones iniciales de parámetros muy precisas, permite manejar parámetros poblacionales, y parámetros variables con el tiempo. 8. También permite el uso de diferentes tipos de vías de administración y métodos de medida. 9. Se ha integrado en el nuevo marco el grueso del cuerpo de modelos de biofarmacia, farmacocinética y farmacodinamia. 10. La nueva metodología permite integrar en un único problema las tres disciplinas. 98

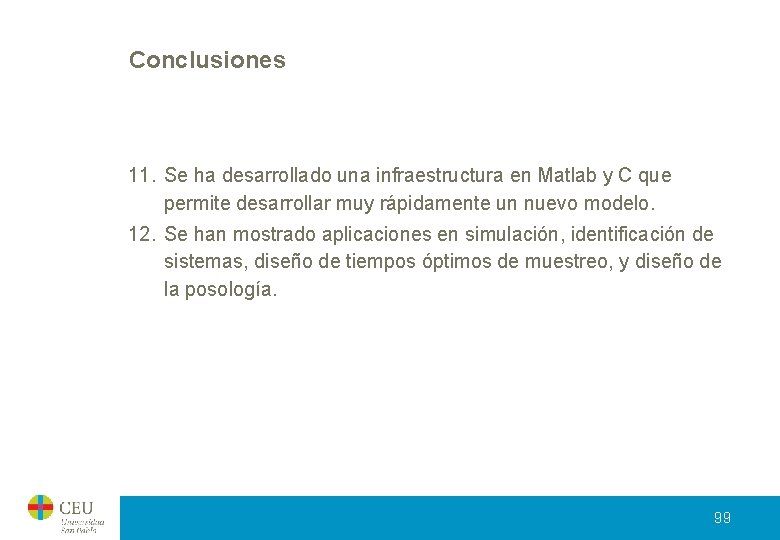

Conclusiones 11. Se ha desarrollado una infraestructura en Matlab y C que permite desarrollar muy rápidamente un nuevo modelo. 12. Se han mostrado aplicaciones en simulación, identificación de sistemas, diseño de tiempos óptimos de muestreo, y diseño de la posología. 99
