www. cvorovicmirjana. wordpress. com autor prezentacije: nast. MIRJANA ČVOROVIĆ 1

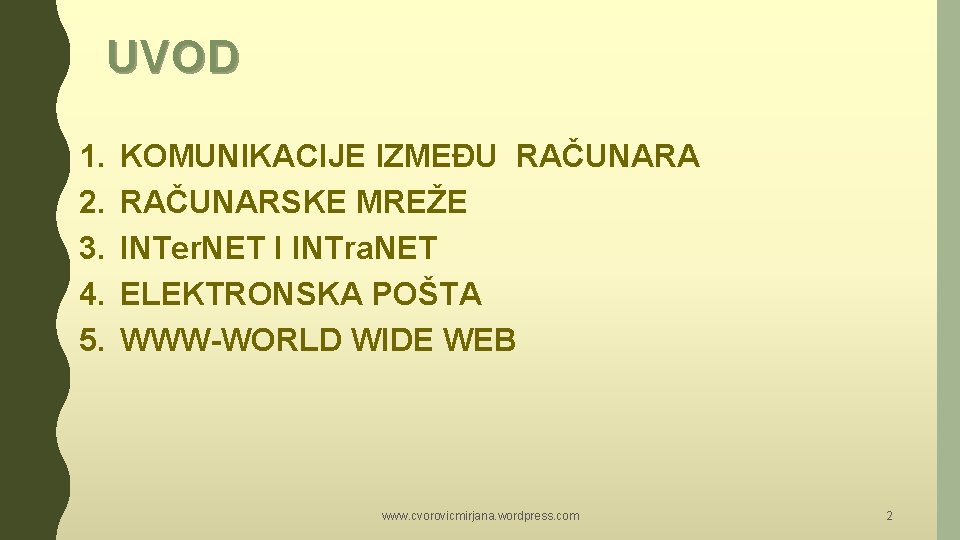

UVOD 1. 2. 3. 4. 5. KOMUNIKACIJE IZMEĐU RAČUNARA RAČUNARSKE MREŽE INTer. NET I INTra. NET ELEKTRONSKA POŠTA WWW-WORLD WIDE WEB www. cvorovicmirjana. wordpress. com 2

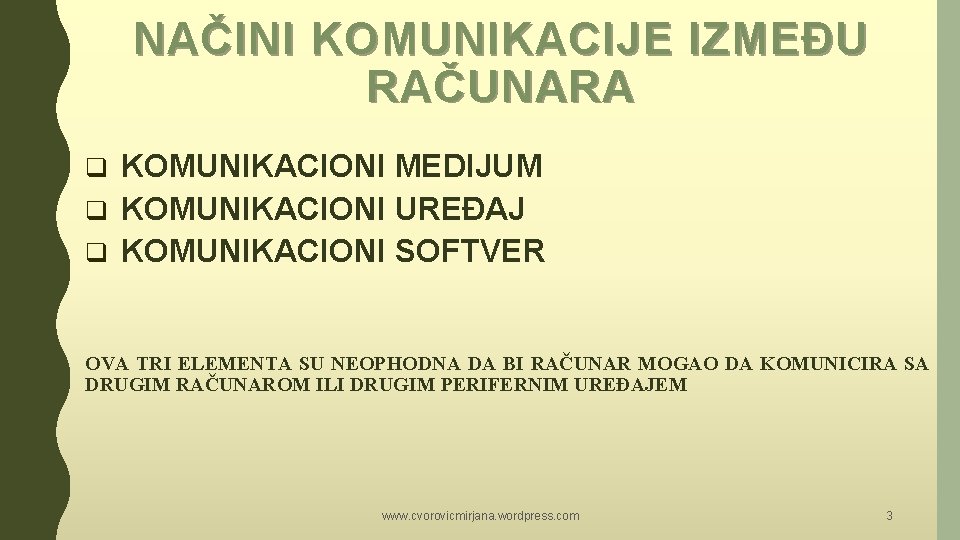

NAČINI KOMUNIKACIJE IZMEĐU RAČUNARA KOMUNIKACIONI MEDIJUM q KOMUNIKACIONI UREĐAJ q KOMUNIKACIONI SOFTVER q OVA TRI ELEMENTA SU NEOPHODNA DA BI RAČUNAR MOGAO DA KOMUNICIRA SA DRUGIM RAČUNAROM ILI DRUGIM PERIFERNIM UREĐAJEM www. cvorovicmirjana. wordpress. com 3

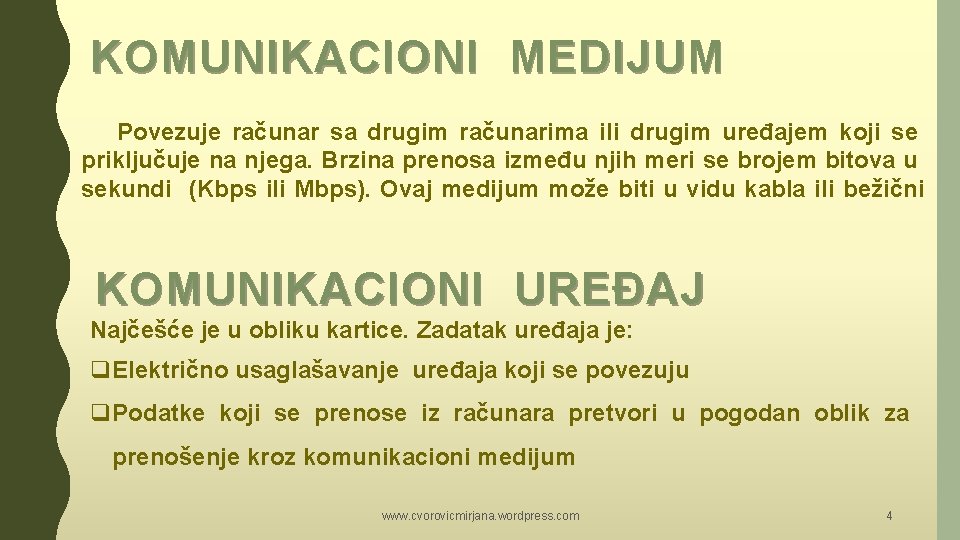

KOMUNIKACIONI MEDIJUM Povezuje računar sa drugim računarima ili drugim uređajem koji se priključuje na njega. Brzina prenosa između njih meri se brojem bitova u sekundi (Kbps ili Mbps). Ovaj medijum može biti u vidu kabla ili bežični KOMUNIKACIONI UREĐAJ Najčešće je u obliku kartice. Zadatak uređaja je: q. Električno usaglašavanje uređaja koji se povezuju q. Podatke koji se prenose iz računara pretvori u pogodan oblik za prenošenje kroz komunikacioni medijum www. cvorovicmirjana. wordpress. com 4

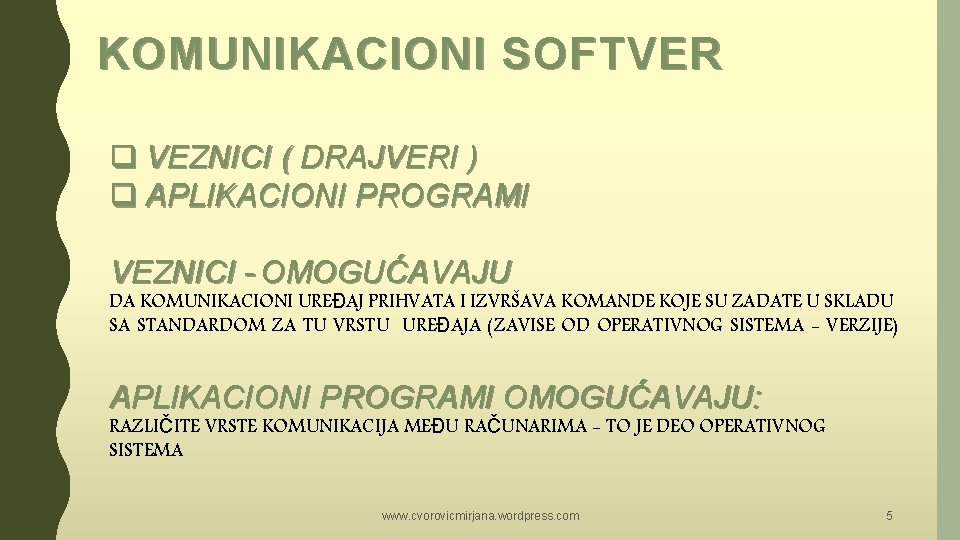

KOMUNIKACIONI SOFTVER q VEZNICI ( DRAJVERI ) q APLIKACIONI PROGRAMI VEZNICI - OMOGUĆAVAJU DA KOMUNIKACIONI UREĐAJ PRIHVATA I IZVRŠAVA KOMANDE KOJE SU ZADATE U SKLADU SA STANDARDOM ZA TU VRSTU UREĐAJA (ZAVISE OD OPERATIVNOG SISTEMA - VERZIJE) APLIKACIONI PROGRAMI OMOGUĆAVAJU: RAZLIČITE VRSTE KOMUNIKACIJA MEĐU RAČUNARIMA - TO JE DEO OPERATIVNOG SISTEMA www. cvorovicmirjana. wordpress. com 5

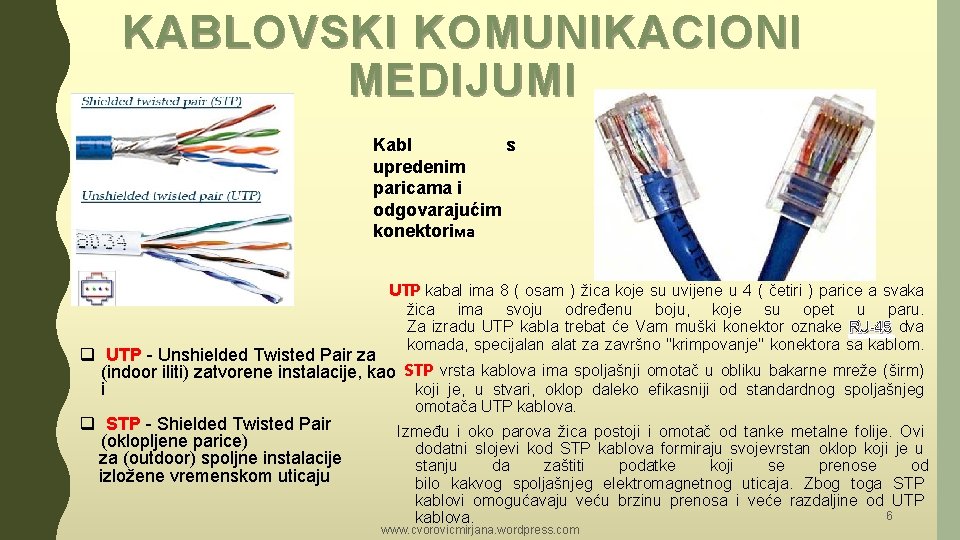

KABLOVSK I KOMUNIKACIONI MEDIJU MI Kabl s upredenim paricama i odgovarajućim konektoriма UTP kabal ima 8 ( osam ) žica koje su uvijene u 4 ( četiri ) parice a svaka žica ima svoju određenu boju, koje su opet u paru. Za izradu UTP kabla trebat će Vam muški konektor oznake RJ-45 dva komada, specijalan alat za završno "krimpovanje" konektora sa kablom. q UTP - Unshielded Twisted Pair za (indoor iliti) zatvorene instalacije, kao STP vrsta kablova ima spoljašnji omotač u obliku bakarne mreže (širm) koji je, u stvari, oklop daleko efikasniji od standardnog spoljašnjeg i omotača UTP kablova. q STP - Shielded Twisted Pair Između i oko parova žica postoji i omotač od tanke metalne folije. Ovi (oklopljene parice) dodatni slojevi kod STP kablova formiraju svojevrstan oklop koji je u za (outdoor) spoljne instalacije stanju da zaštiti podatke koji se prenose od izložene vremenskom uticaju bilo kakvog spoljašnjeg elektromagnetnog uticaja. Zbog toga STP kablovi omogućavaju veću brzinu prenosa i veće razdaljine od UTP 6 kablova. www. cvorovicmirjana. wordpress. com

KATEGORIJE UTP KABLOVA • Kategorija 1 U ovu kategoriju spada tradicionalni telefonski UTP kabl (obična telefonska „parica”) kojim se ne prenose podaci, već samo glas. Većina kablova koji su postavljeni pre 1983. godine spada u ovu kategoriju. • Kategorija 2 U ovu kategoriju spada UTP kabl za prenos do 4 MB podataka u sekundi. Oni se sastoje od četiri međusobno upredene UTP parice (ukupno 8 provodnika). • Kategorija 3 Ovde spadaju UTP kablovi za prenos do 16 MB podataka u sekundi. Sastoje se od četiri upletene bakarne parice, od kojih svaka ima tri uvoja po stopi. • Kategorija 4 U ovoj kategoriji se nalaze kablovi koji omogućavaju prenos do 20 MB u sekundi. I oni se sastoje od četiri upletene parice od bakarne žice. • Kategorija 5 U ovu kategoriju spadaju UTP kablovi koji omogućavaju prenos do 100 MB u sekundi. I ova vrsta kabla se sastoji od četiri upletene parice od bakarne žice. www. cvorovicmirjana. wordpress. com 7

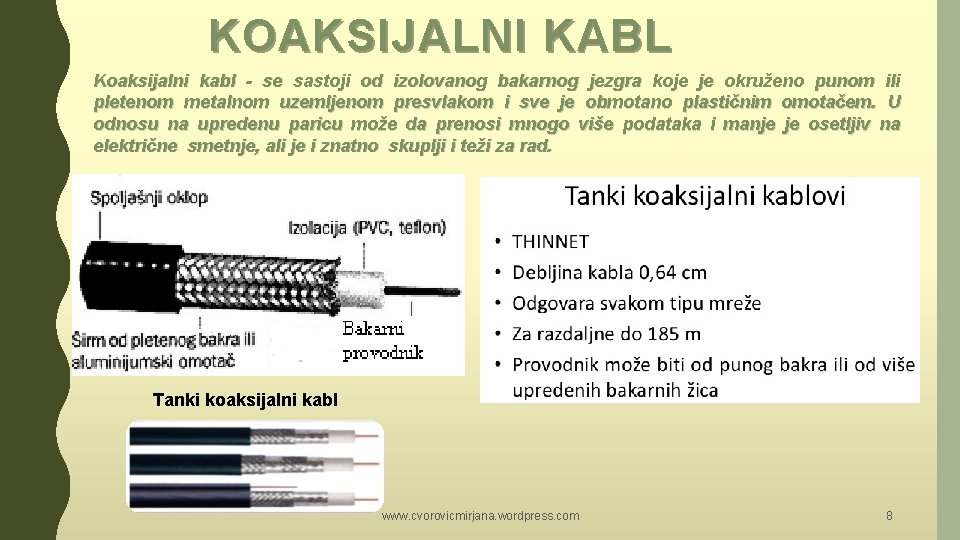

KOAKSIJALNI KABL Koaksijalni kabl - se sastoji od izolovanog bakarnog jezgra koje je okruženo punom ili pletenom metalnom uzemljenom presvlakom i sve je obmotano plastičnim omotačem. U odnosu na upredenu paricu može da prenosi mnogo više podataka i manje je osetljiv na električne smetnje, ali je i znatno skuplji i teži za rad. Tanki koaksijalni kabl www. cvorovicmirjana. wordpress. com 8

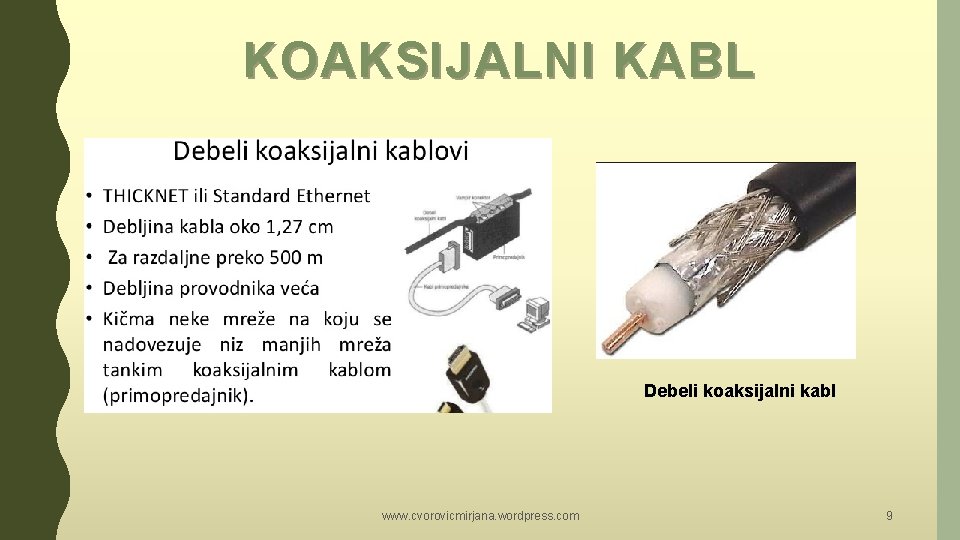

KOAKSIJALNI KABL Debeli koaksijalni kabl www. cvorovicmirjana. wordpress. com 9

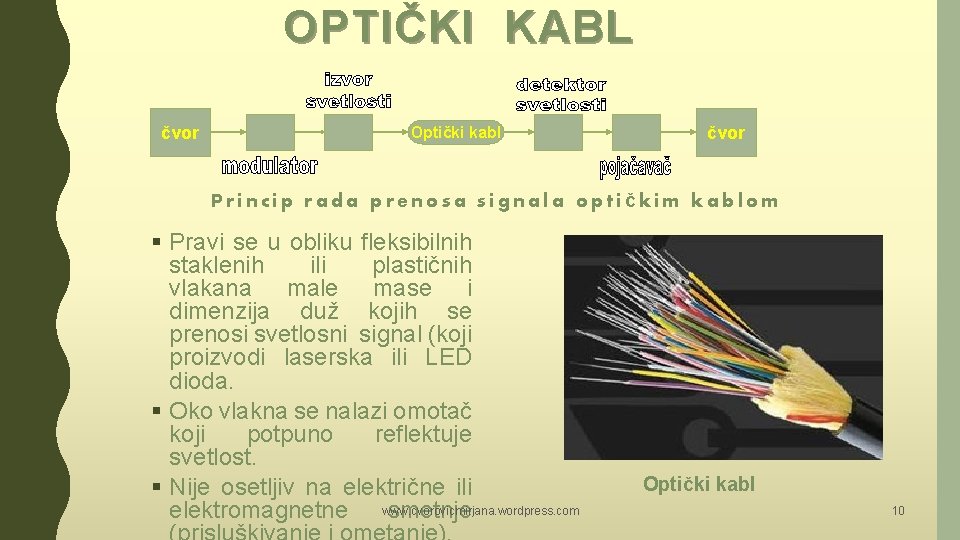

OPTIČKI KABL čvor Optički kabl čvor Princip rada prenosa signala optičkim kablom § Pravi se u obliku fleksibilnih staklenih ili plastičnih vlakana male mase i dimenzija duž kojih se prenosi svetlosni signal (koji proizvodi laserska ili LED dioda. § Oko vlakna se nalazi omotač koji potpuno reflektuje svetlost. § Nije osetljiv na električne ili elektromagnetne www. cvorovicmirjana. wordpress. com smetnje Optički kabl 10

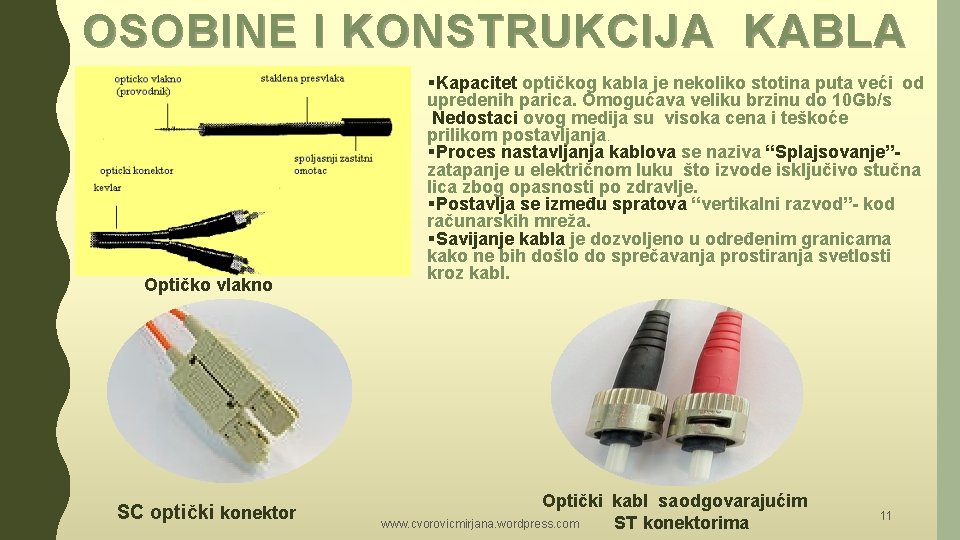

OSOBINE I KONSTRUKCIJA KABLA Optičko vlakno SC optički konektor §Kapacitet optičkog kabla je nekoliko stotina puta veći od upredenih parica. Omogućava veliku brzinu do 10 Gb/s Nedostaci ovog medija su visoka cena i teškoće prilikom postavljanja. §Proces nastavljanja kablova se naziva “Splajsovanje”zatapanje u električnom luku što izvode isključivo stučna lica zbog opasnosti po zdravlje. §Postavlja se između spratova “vertikalni razvod”- kod računarskih mreža. §Savijanje kabla je dozvoljeno u određenim granicama kako ne bih došlo do sprečavanja prostiranja svetlosti kroz kabl. Optički kabl saodgovarajućim www. cvorovicmirjana. wordpress. com ST konektorima 11

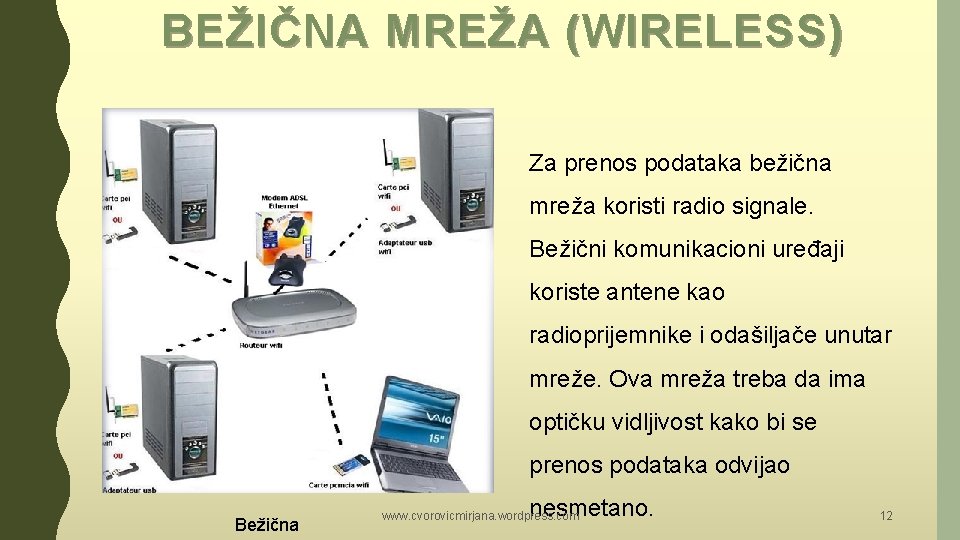

BE ŽIČNA MREŽA (WIRELESS) Za prenos podataka bežična mreža koristi radio signale. Bežični komunikacioni uređaji koriste antene kao radioprijemnike i odašiljače unutar mreže. Ova mreža treba da ima optičku vidljivost kako bi se prenos podataka odvijao Bežična nesmetano. www. cvorovicmirjana. wordpress. com 12

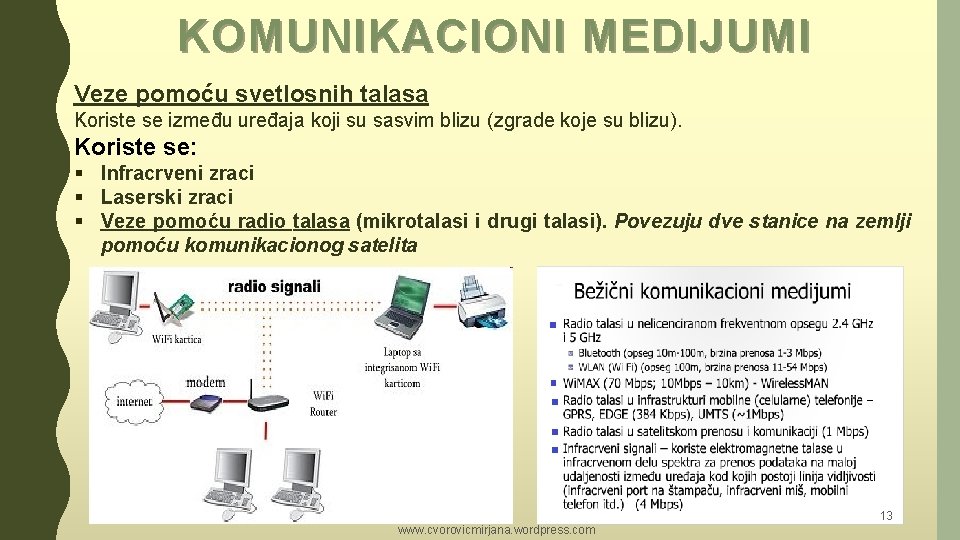

KOMUNIKACIONI MEDIJUMI Veze pomoću svetlosnih talasa Koriste se između uređaja koji su sasvim blizu (zgrade koje su blizu). Koriste se: § Infracrveni zraci § Laserski zraci § Veze pomoću radio talasa (mikrotalasi i drugi talasi). Povezuju dve stanice na zemlji pomoću komunikacionog satelita 13 www. cvorovicmirjana. wordpress. com

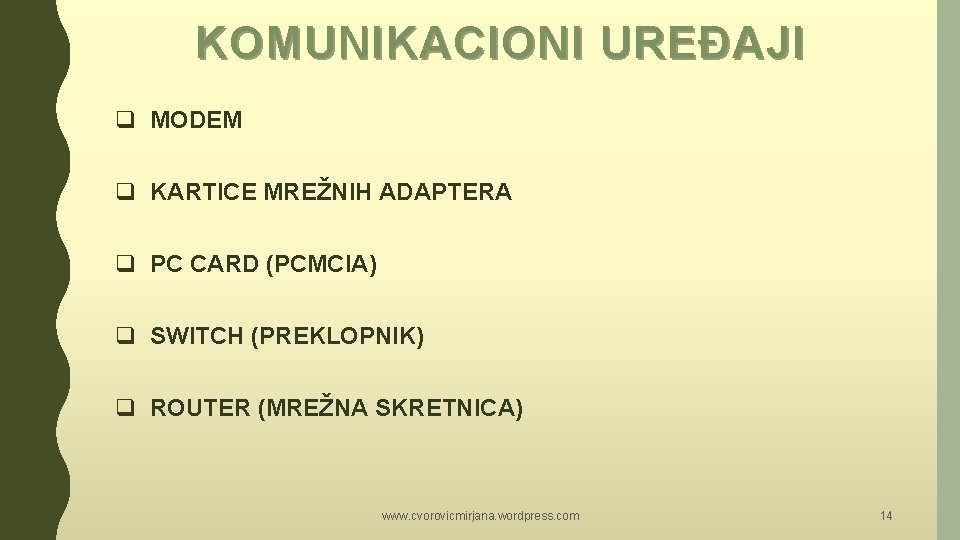

KOMUNIKACIONI UREĐAJI q MODEM q KARTICE MREŽNIH ADAPTERA q PC CARD (PCMCIA) q SWITCH (PREKLOPNIK) q ROUTER (MREŽNA SKRETNICA) www. cvorovicmirjana. wordpress. com 14

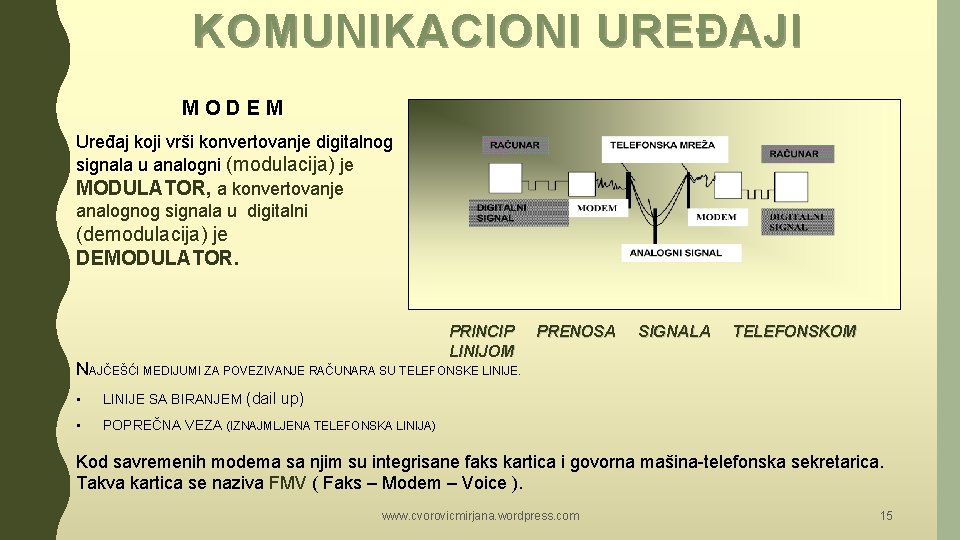

KOMUNIKACIONI URE Đ AJI MODEM Uređaj koji vrši konvertovanje digitalnog signala u analogni (modulacija) je MODULATOR, a konvertovanje analognog signala u digitalni (demodulacija) je DEMODULATOR. PRINCIP LINIJOM PRENOSA SIGNALA TELEFONSKOM NAJČEŠĆI MEDIJUMI ZA POVEZIVANJE RAČUNARA SU TELEFONSKE LINIJE. • LINIJE SA BIRANJEM (dail up) • POPREČNA VEZA (IZNAJMLJENA TELEFONSKA LINIJA) Kod savremenih modema sa njim su integrisane faks kartica i govorna mašina-telefonska sekretarica. Takva kartica se naziva FMV ( Faks – Modem – Voice ). www. cvorovicmirjana. wordpress. com 15

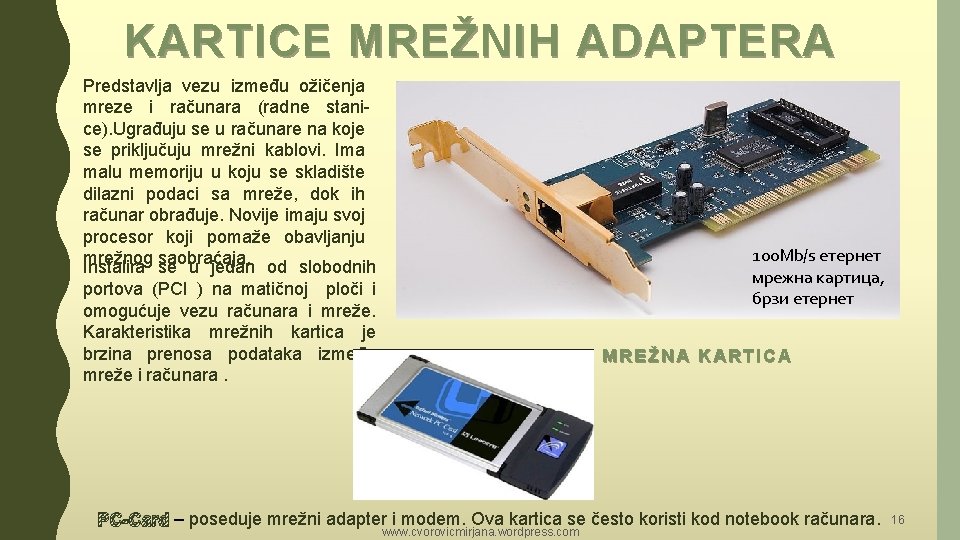

KARTICE MREŽNIH ADAPTERA Predstavlja vezu između ožičenja mreze i računara (radne stanice). Ugrađuju se u računare na koje se priključuju mrežni kablovi. Ima malu memoriju u koju se skladište dilazni podaci sa mreže, dok ih računar obrađuje. Novije imaju svoj procesor koji pomaže obavljanju mrežnog saobraćaja. Instalira se u jedan od slobodnih portova (PCI ) na matičnoj ploči i omogućuje vezu računara i mreže. Karakteristika mrežnih kartica je brzina prenosa podataka između mreže i računara. 100 Mb/s етернет мрежна картица, брзи етернет MREŽNA KARTICA PC-Card – poseduje mrežni adapter i modem. Ova kartica se često koristi kod notebook računara. www. cvorovicmirjana. wordpress. com 16

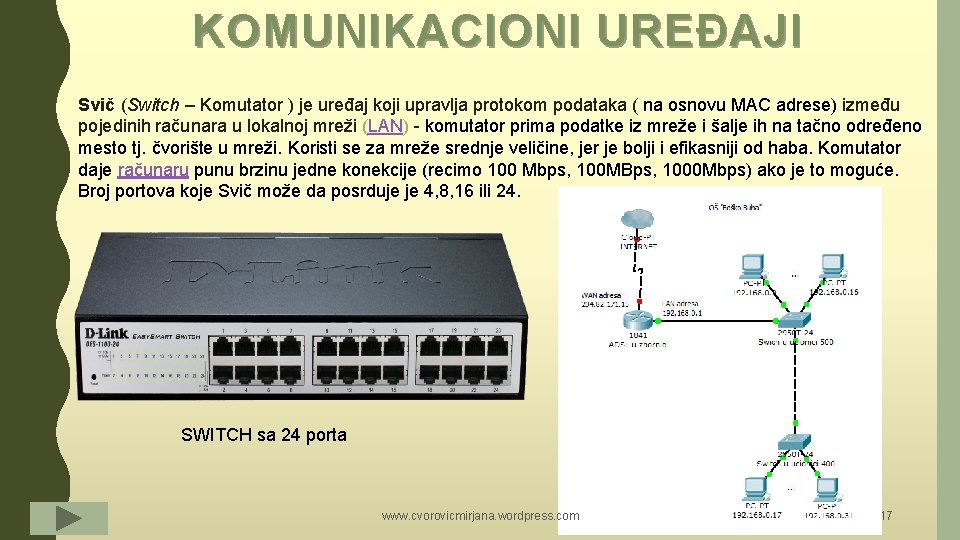

KOMUNIKACIONI URE Đ AJI Svič (Switch – Komutator ) je uređaj koji upravlja protokom podataka ( na osnovu MAC adrese) između pojedinih računara u lokalnoj mreži (LAN) - komutator prima podatke iz mreže i šalje ih na tačno određeno mesto tj. čvorište u mreži. Koristi se za mreže srednje veličine, jer je bolji i efikasniji od haba. Komutator daje računaru punu brzinu jedne konekcije (recimo 100 Mbps, 100 MBps, 1000 Mbps) ako je to moguće. Broj portova koje Svič može da posrduje je 4, 8, 16 ili 24. SWITCH sa 24 porta www. cvorovicmirjana. wordpress. com 17

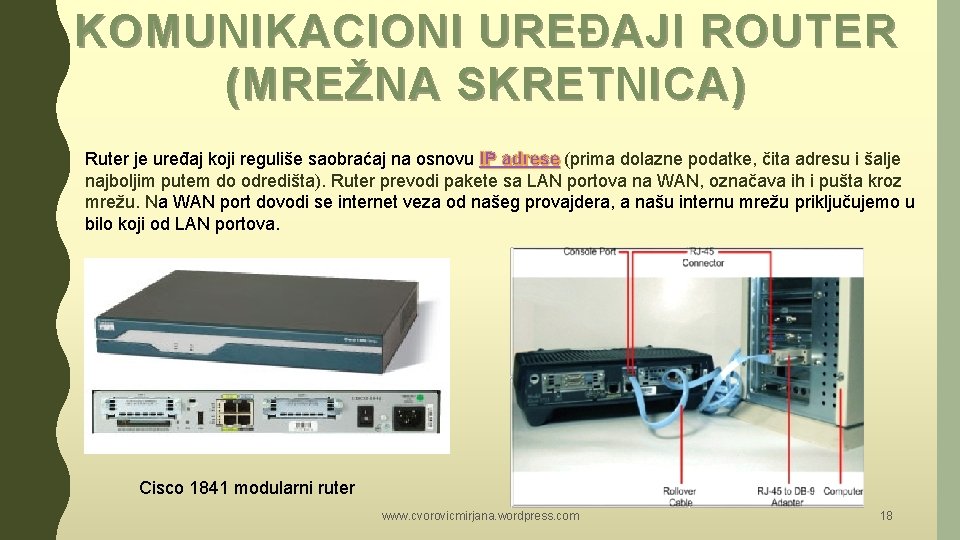

KOMUNIKACIONI URE Đ AJI ROUTER (MREŽNA SKRETNICA) Ruter je uređaj koji reguliše saobraćaj na osnovu IP adrese (prima dolazne podatke, čita adresu i šalje najboljim putem do odredišta). Ruter prevodi pakete sa LAN portova na WAN, označava ih i pušta kroz mrežu. Na WAN port dovodi se internet veza od našeg provajdera, a našu internu mrežu priključujemo u bilo koji od LAN portova. Cisco 1841 modularni ruter www. cvorovicmirjana. wordpress. com 18

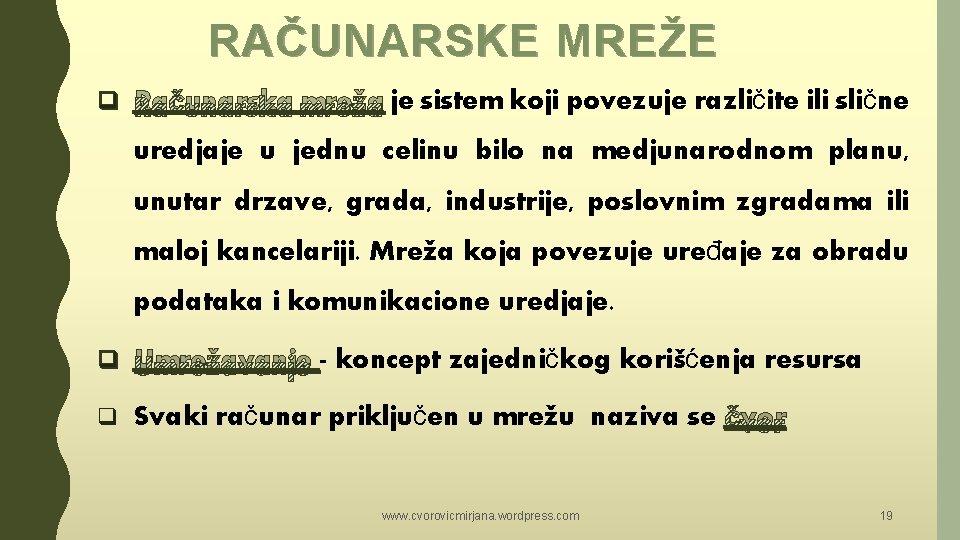

RA Č UNARSKE MRE ŽE q Računarska mreža je sistem koji povezuje različite ili slične uredjaje u jednu celinu bilo na medjunarodnom planu, unutar drzave, grada, industrije, poslovnim zgradama ili maloj kancelariji. Mreža koja povezuje uređaje za obradu podataka i komunikacione uredjaje. q Umrežavanje - koncept zajedničkog korišćenja resursa q Svaki računar priključen u mrežu naziva se čvor www. cvorovicmirjana. wordpress. com 19

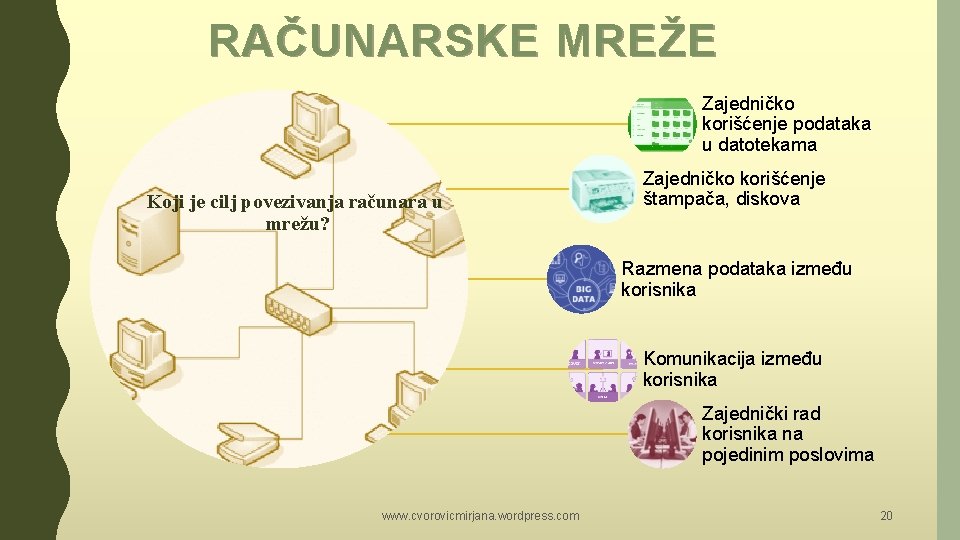

RA Č UNARSKE MRE ŽE Zajedničko korišćenje podataka u datotekama Koji je cilj povezivanja računara u mrežu? Zajedničko korišćenje štampača, diskova Razmena podataka između korisnika Komunikacija između korisnika Zajednički rad korisnika na pojedinim poslovima www. cvorovicmirjana. wordpress. com 20

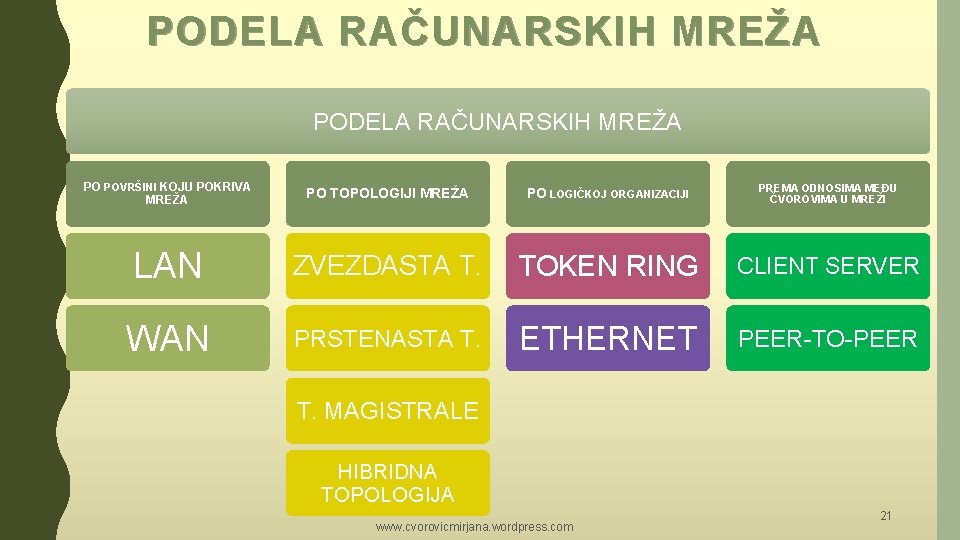

PODELA RAČUNARSKIH MREŽA PO POVRŠINI KOJU POKRIVA MREŽA PO TOPOLOGIJI MREŽA PO LOGIČKOJ ORGANIZACIJI PREMA ODNOSIMA MEĐU ČVOROVIMA U MREŽI LAN ZVEZDASTA T. TOKEN RING CLIENT SERVER WAN PRSTENASTA T. ETHERNET PEER-TO-PEER T. MAGISTRALE HIBRIDNA TOPOLOGIJA www. cvorovicmirjana. wordpress. com 21

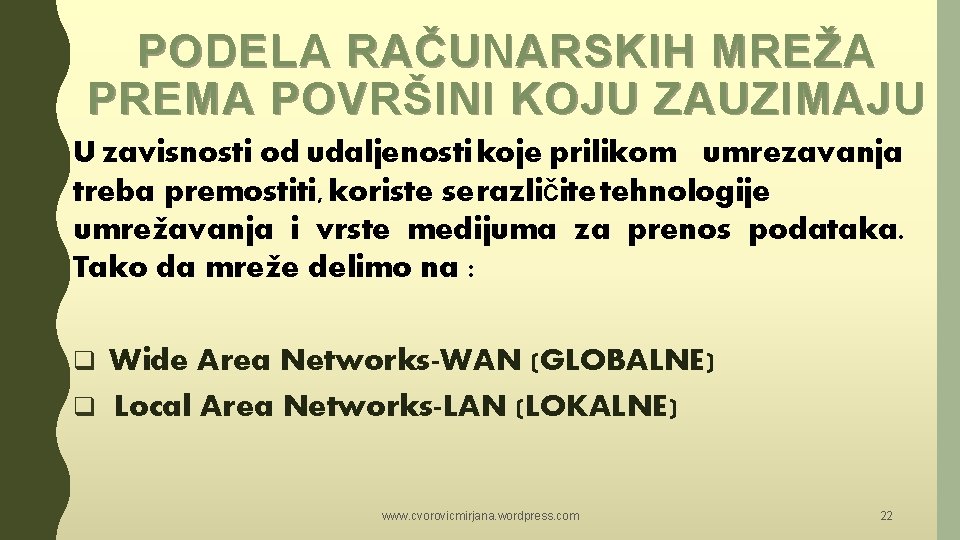

PODELA RAČUNARSKIH MREŽA PREMA POVRŠINI KOJU ZAUZIMAJU U zavisnosti od udaljenosti koje prilikom umrezavanja treba premostiti, koriste serazličite tehnologije umrežavanja i vrste medijuma za prenos podataka. Tako da mreže delimo na : Wide Area Networks-WAN (GLOBALNE) q Local Area Networks-LAN (LOKALNE) q www. cvorovicmirjana. wordpress. com 22

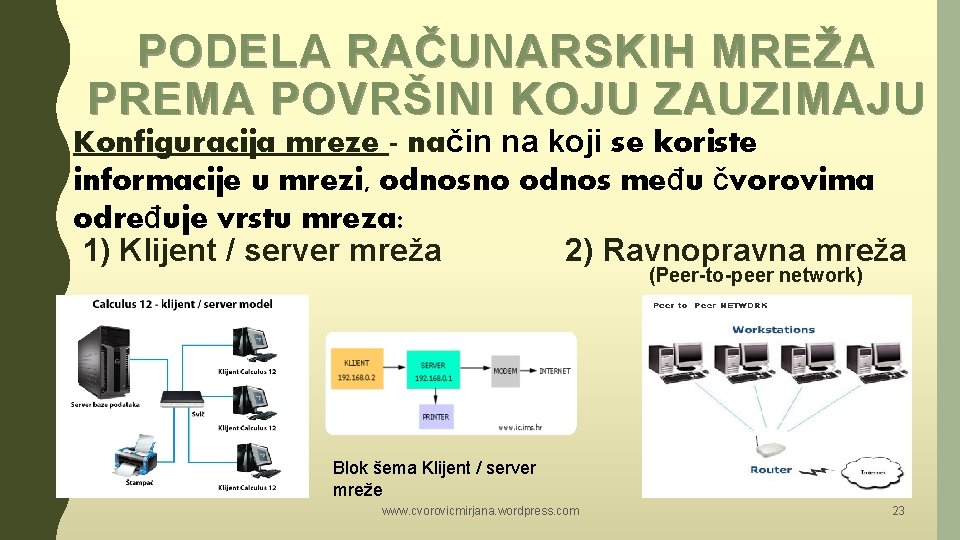

PODELA RAČUNARSKIH MREŽA PREMA POVRŠINI KOJU ZAUZIMAJU Konfiguracija mreze - način na koji se koriste informacije u mrezi, odnosno odnos među čvorovima određuje vrstu mreza: 1) Klijent / server mreža 2) Ravnopravna mreža (Peer-to-peer network) Blok šema Klijent / server mreže www. cvorovicmirjana. wordpress. com 23

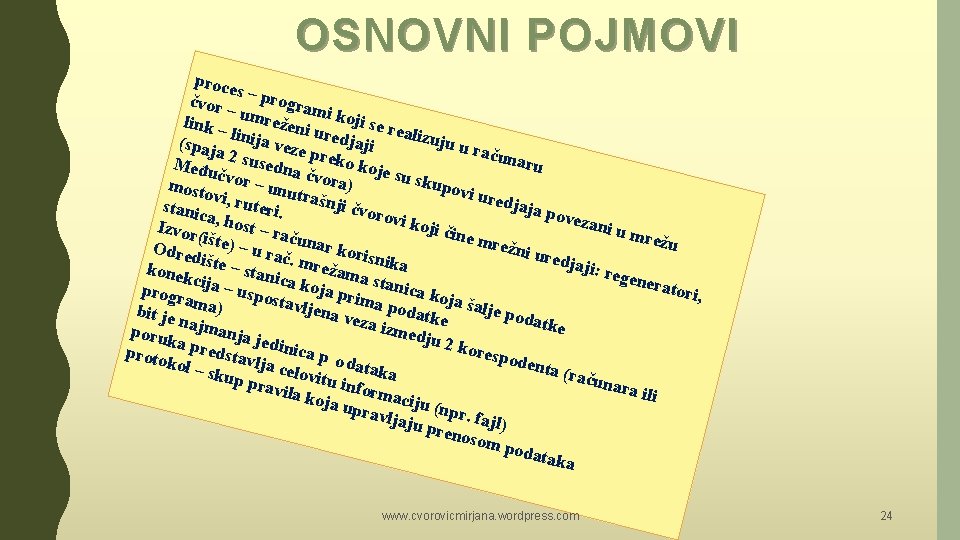

OSNOVNI POJMOVI proce s čvor – program – link – umreženi i koji se re u alizu l ju u r (spaj inija veze redjaji a 2 su ačun preko aru sedna Među k čvora oje su sk čvor – upov most i ured ovi, r unutrašn ) uteri j jaja p stani i čvoro. ca, ho oveza vi ko st – r ni u m Izvor j i čine m ačun (ište) režu režni ar ko – u ra Odre risnik uredj dište č. mr aji: r a – stan ežam kone egene kcija a stan ica ko rator – usp ica ko progr ja pr i, o i ja m stavlj a ena v a podatk šalje pod bit je ma) e eza iz n atke medj poru ajmanja u 2 k je ka oresp proto predstav dinica p o oden lja ce kol – d ta (ra lovitu ataka skup čuna pravi ra ili la ko informaci ja up ju (np ravlj aju p r. fajl) renos om p odata ka www. cvorovicmirjana. wordpress. com 24

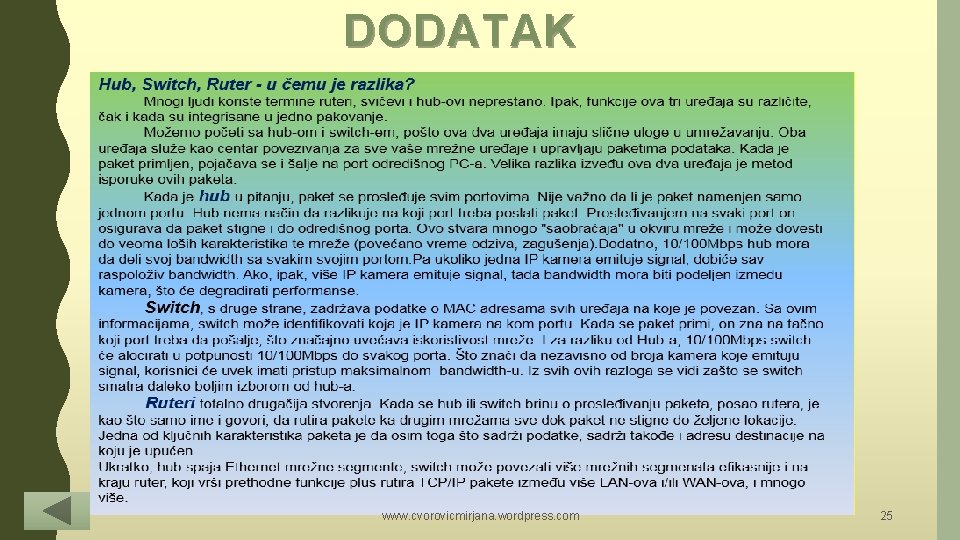

DODATAK www. cvorovicmirjana. wordpress. com 25

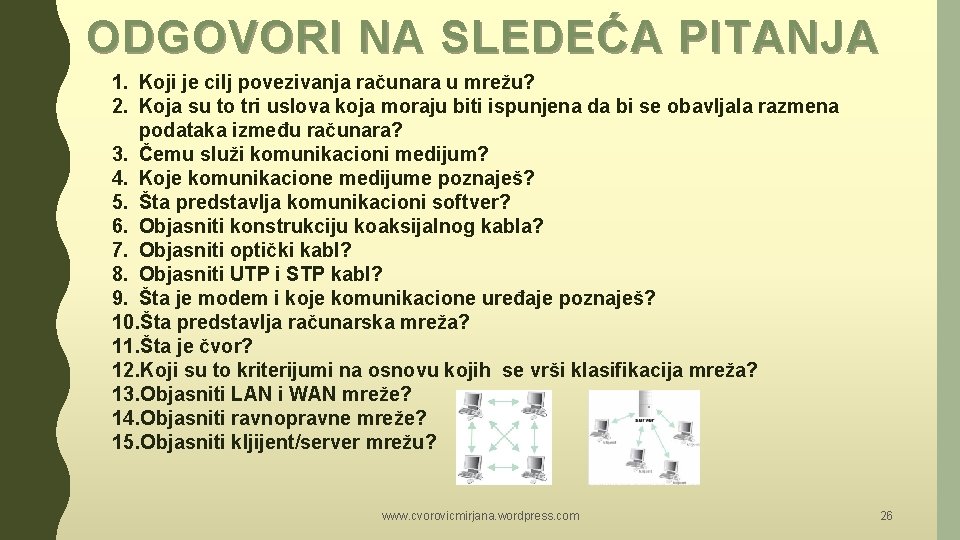

ODGOVORI NA SLEDEĆA PITANJA 1. Koji je cilj povezivanja računara u mrežu? 2. Koja su to tri uslova koja moraju biti ispunjena da bi se obavljala razmena podataka između računara? 3. Čemu služi komunikacioni medijum? 4. Koje komunikacione medijume poznaješ? 5. Šta predstavlja komunikacioni softver? 6. Objasniti konstrukciju koaksijalnog kabla? 7. Objasniti optički kabl? 8. Objasniti UTP i STP kabl? 9. Šta je modem i koje komunikacione uređaje poznaješ? 10. Šta predstavlja računarska mreža? 11. Šta je čvor? 12. Koji su to kriterijumi na osnovu kojih se vrši klasifikacija mreža? 13. Objasniti LAN i WAN mreže? 14. Objasniti ravnopravne mreže? 15. Objasniti kljijent/server mrežu? www. cvorovicmirjana. wordpress. com 26

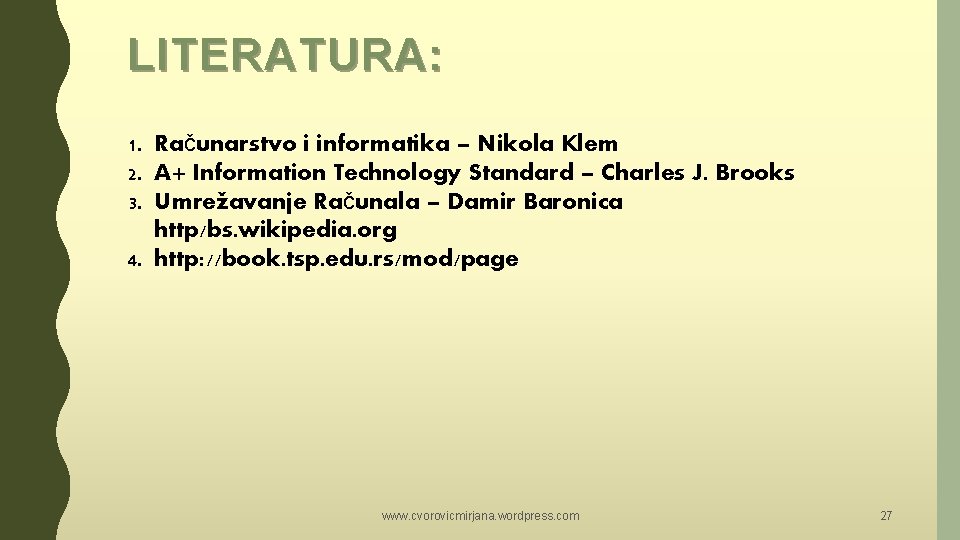

LITERATURA: 1. Računarstvo i informatika – Nikola Klem 2. A+ Information Technology Standard – Charles J. Brooks 3. Umrežavanje Računala – Damir Baronica http/bs. wikipedia. org 4. http: //book. tsp. edu. rs/mod/page www. cvorovicmirjana. wordpress. com 27
