Wizualizacja za pomocą pakietów SCADA

SCADA n W nowoczesnych systemach sterowania występuje potrzeba efektywnego zarządzaniu dostępnymi zasobami, a także wczesne wykrywanie i szybkie reagowanie w stanach awaryjnych urządzeń przez usprawnienie procesów informacyjno-decyzyjnych. Wymaga to stosowania nowych narzędzi informatycznych nazywanych systemami wizualizacji lub systemami SCADA. Nazwa SCADA pochodzi od pierwszych liter angielskiego określenia – Supervisory Control and Data Acquisition, co oznacza „nadrzędne sterowanie i zbieranie danych”. Systemy wizualizacji zastępują użytkowane dotychczas tablice synoptyczne z rejestratorami, sygnalizatorami, miernikami, wskaźnikami i innymi przyrządami.

Najpopularniejsze systemy SCADA n n n PARAGON WIZCON ASIX CITECT SATCHNET INTOUCH VIPWIN MASTER TELEPERM ME PROCONTROL CONTRONIC i. FIX

SCADA n n n Komputerowy system wizualizacji tworzą następujące elementy: w części sprzętowej: komputery klasy IBM-PC, urządzenia i okablowanie sieci LAN i sieci przemysłowej, oraz sprzęt pomiarowo – kontrolny np. : czujniki, przetworniki, zawory, sterowniki PLC, mierniki cyfrowe, regulatory, rejestratory, itp. w części programowej: środowisko systemu operacyjnego czasu rzeczywistego, oprogramowanie sieciowe, oprogramowanie narzędziowe do tworzenia aplikacji , moduły programowe do tworzenia synoptyk, bazy danych, raportowania, alarmowania, trendów, moduły komunikacyjne do wymiany danych z innymi aplikacjami, sterowniki komunikacyjne do obsługi sieci przemysłowej, moduły wizyjne i biblioteczne.

SCADA n Konfiguracja sprzętu i oprogramowania zależy od stopnia złożoności systemu wizualizacji. W aplikacjach prostych z niewielką ilością punktów pomiarowo – kontrolnych wymagania dotyczące sprzętu i oprogramowania są znacznie mniejsze niż w przypadku rozwiązań bardziej rozbudowanych. Wspólną cechą systemów wizualizacji jest ich otwartość czyli możliwość integracji z innymi aplikacjami - systemami, a przez to zwiększanie ilości punktów pomiarowych, rozbudowę synoptyk i zwiększenie niezawodności.

SCADA n n n n Powszechnie wymaga się, aby system SCADA realizował następujące funkcje: komunikację ze sterownikami, regulatorami mikroprocesorowymi, koncentratorami danych pomiarowych, przetwarzanie zmiennych procesowych (obliczenia zmiennych niemierzalnych, bilansów, wskaźników statystycznych i syntetycznych itp. ), oddziaływanie na proces, np. sterowanie ręczne z konsoli, zmiana wartości zadanych itp. , za pośrednictwem urządzeń sterujących, kontrolę procesu i sygnalizację alarmów, archiwizację danych i raportowanie, wizualizację graficzną przebiegu procesu na schematach procesu, wykresach itp. , konfigurowanie obrazów i struktur algorytmicznych,

Własności ogólne systemów SCADA Wielozadaniowy system operacyjny. n Praca w strukturze sieciowej n Możliwość rozbudowy n Możliwość rozszerzania i modyfikacji funkcji systemu w trybie on - line n Otwartość systemu n Projektowalny stopień niezawodności n Zabezpieczenie dostępu n

Funkcje systemów SCADA determinujące ich funkcjonalność, łatwość obsługi i projektowania Akwizycja i przetwarzanie zmiennych procesowych n Obsługa alarmów n Wizualizacja procesu n Oddziaływanie na proces (strowanie i UAR) n Archiwizacja (funkcje trendu) n Raporty n Baza danych n

SCADA n n Niektóre systemy umożliwiają również: regulację, sterowanie binarne, sterowanie za pomocą procedur ( np. rozruchem) współpracę z kamerami wizyjnymi. Poszczególne rozwiązania systemów SCADA różnią się jednak zakresem i sposobem realizacji poszczególnych funkcji, co wpływa na otwartość i niezawodność systemu, łatwość projektowania aplikacji, wygodę obsługi itp.

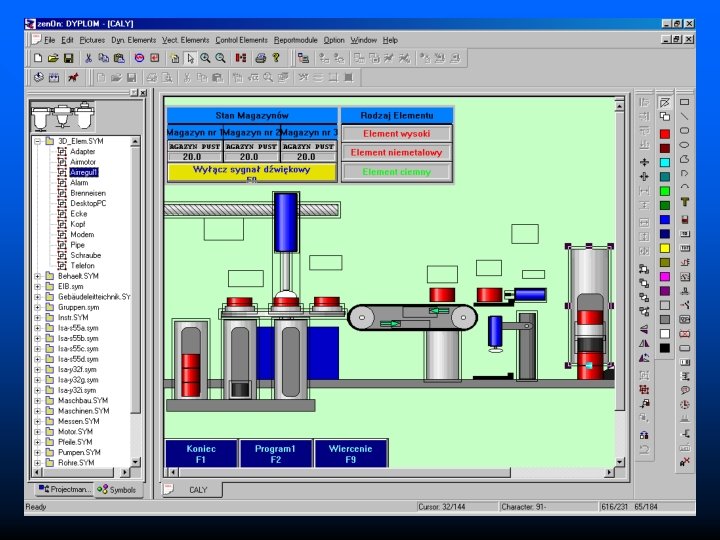

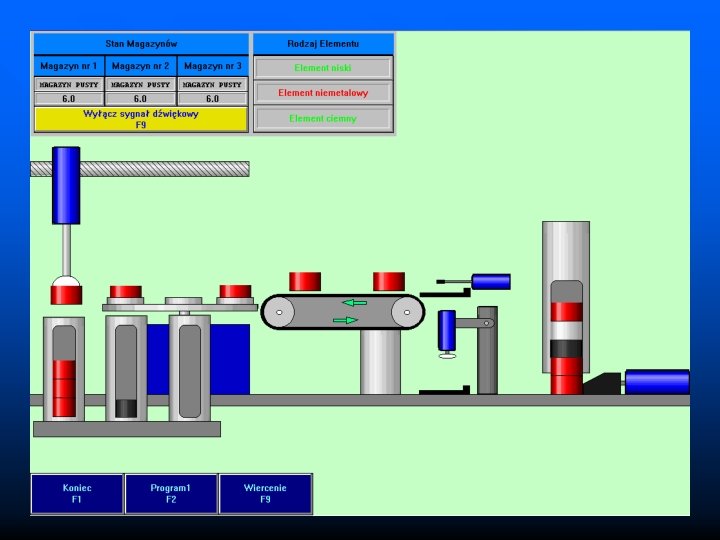

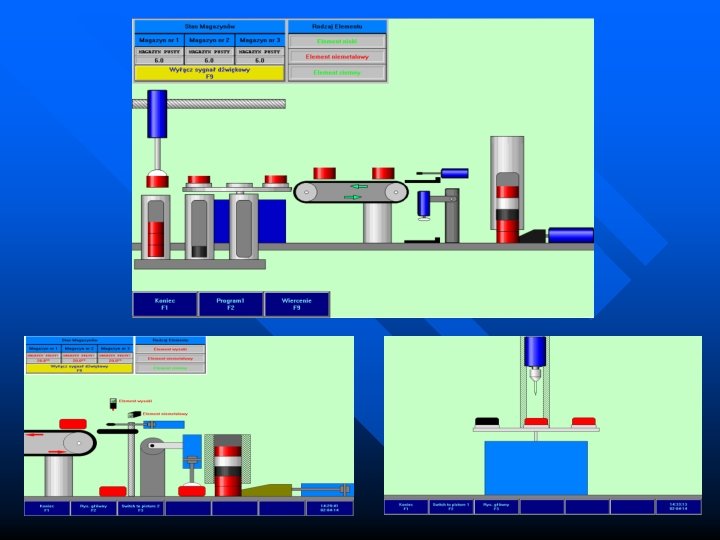

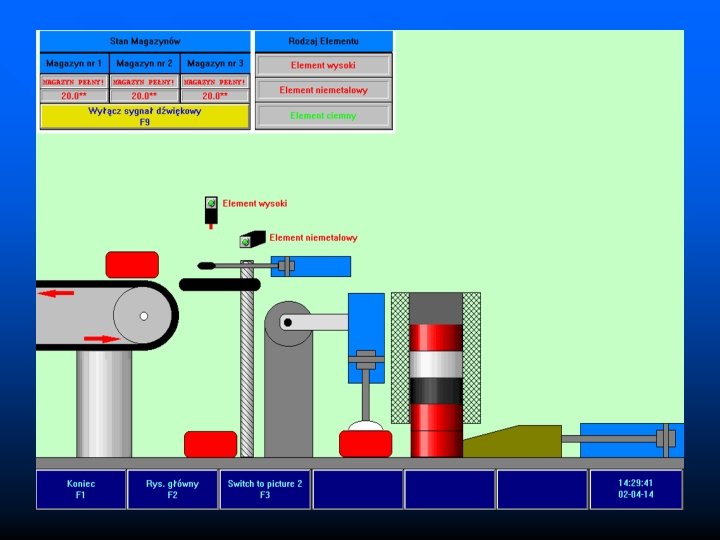

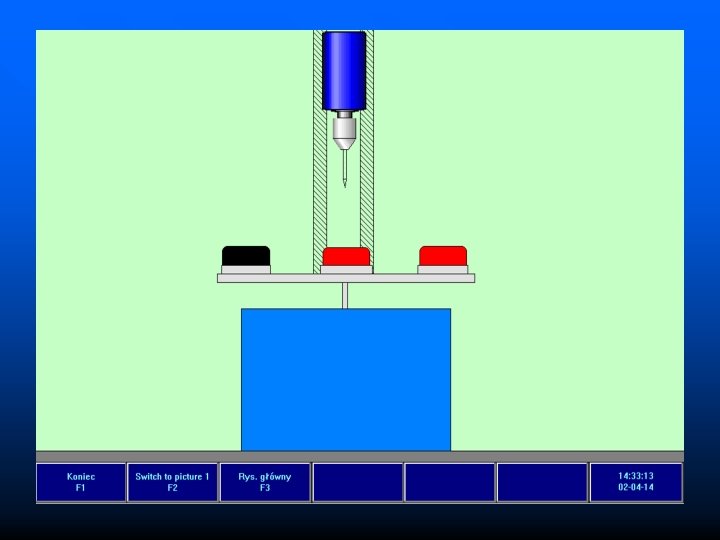

OPIS PROGRAMU VIPWIN

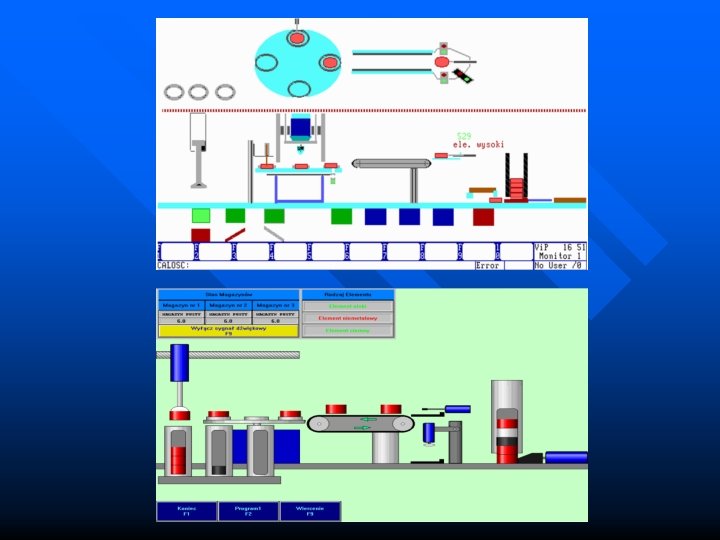

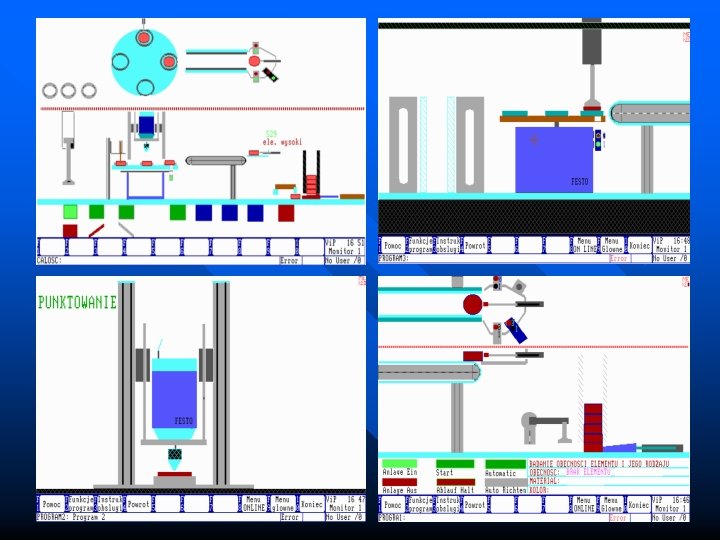

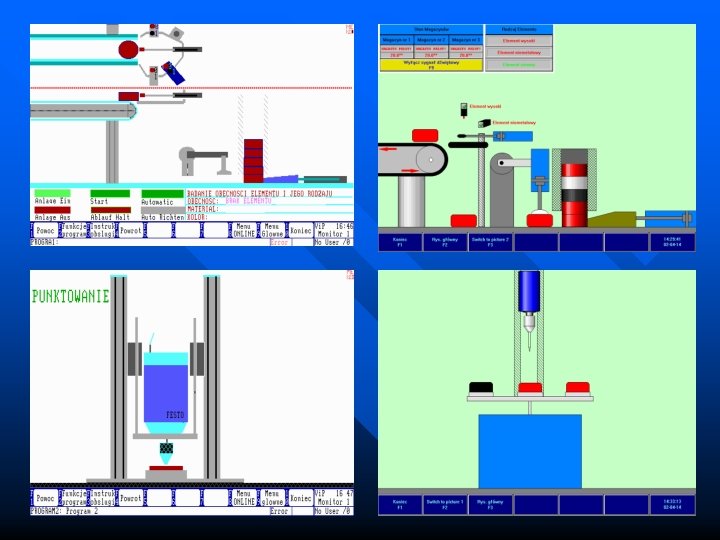

PORÓWNANIE GRAFIKI

Software for Visual System Control

n what is it? A complete software package for > Visualization > Process control > Data logging > Reporting n Scaleable > From simple MMI applications > Up to complex process control systems

n Characteristics 32 -Bit Sytem, running on > Windows 95 > Windows 98 > Windows NT n Complete package, consisting of > Generation package > Runtime > Options

n Visualization Functions > Easy development of process graphics > Graphics import from other programmes > Predefined dynamic elements > Extendable symbol library > Video integration n Operation > User management (access rights) > Extended sending functions

n Alarm processing Functions > Seperate or collective confirmation > Filter for alarm classes and groups > Additional comments > Export for further data processing » Data logging > Spontaneous or cyclic logging > Cascading of the archives > Export for further data processing

n Data analysis Functions > Trend display of online and archive data > Online zoom and reconfiguration of the trend display > Integrated data analysing functions > Integrated report generator similar to common spread sheet software > Full access to online und archive data > Free graphical design of the reports

n an open system Process connection > Drivers for Festo FPC and IPC > TCP/IP protocol for IPC network > Profibus > OPC Client under development > Drivers for all common PLC‘s > Data export > Export of all lists (alarm, CEL) and archives as text or DBF files > Programm integration > VBA as script language

grows with the application n Single user system n Network configuration n Distributed network configuration with centralized application management

n Operation and security – 32 operator levels – All functions can be protected by access right and password Commercial Network n Data storage & communication Vi. P-Wi. N Server 1 – Redundant data servers (Warm Stand By), switching over without loss of data – Doubled process communication TCP/IP Std. By Server 2 TCP/IP PLC level Process network MP-RAM OPstation 2

n the all-round system For SCADA applications in nearly all kinds of industries – Mechanical engineering – Process engineering – Water / wastewater treatment – Power industry – Building control – Transport

Ask for further information! Here on our booth or contact Festo Gmb. H Lützowgasse 14 A-1140 Vienna
