SCADA sustav SCADA sustav SCADA Supervisory Control and

SCADA sustav

SCADA sustav SCADA (Supervisory Control and Data Acquisition) sustav (ili SCADA mreža) - sustav za nadzor, vođenje i prikupljanje podataka u industrijskim procesima. SCADA sustav obavlja sljedeće funkcije: 1. Prikupljanje podataka 2. Komunikacija 3. Prezentacija podataka 4. Kontrola

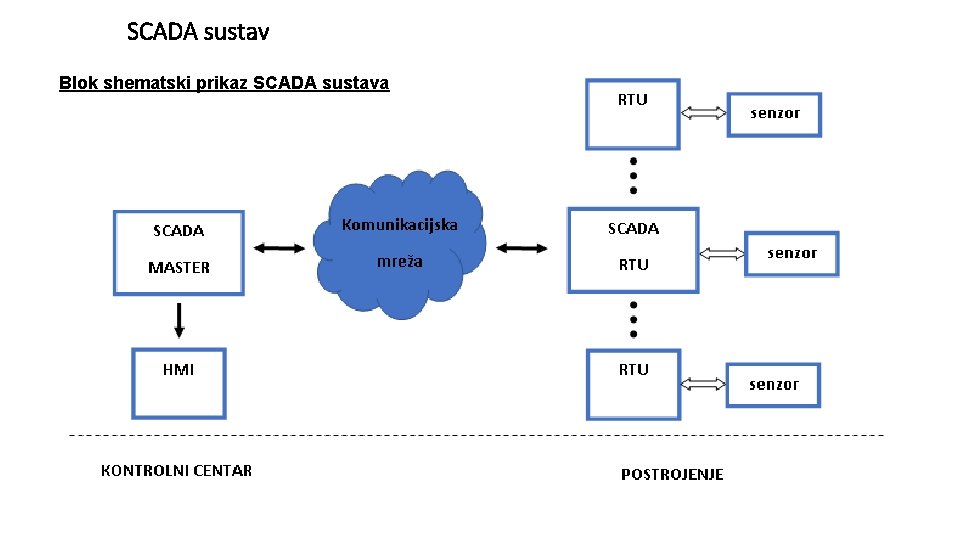

SCADA sustav Blok shematski prikaz SCADA sustava

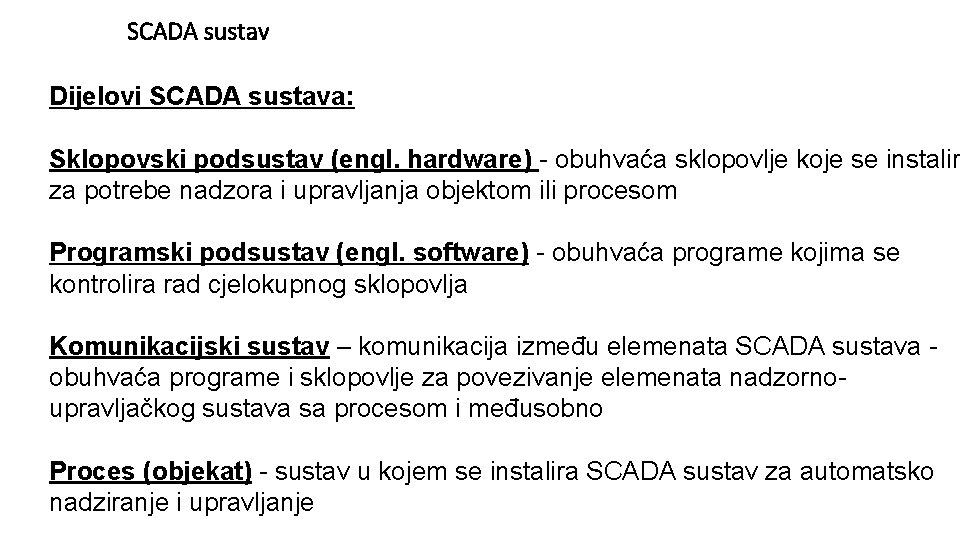

SCADA sustav Dijelovi SCADA sustava: Sklopovski podsustav (engl. hardware) - obuhvaća sklopovlje koje se instalir za potrebe nadzora i upravljanja objektom ili procesom Programski podsustav (engl. software) - obuhvaća programe kojima se kontrolira rad cjelokupnog sklopovlja Komunikacijski sustav – komunikacija između elemenata SCADA sustava obuhvaća programe i sklopovlje za povezivanje elemenata nadzornoupravljačkog sustava sa procesom i međusobno Proces (objekat) - sustav u kojem se instalira SCADA sustav za automatsko nadziranje i upravljanje

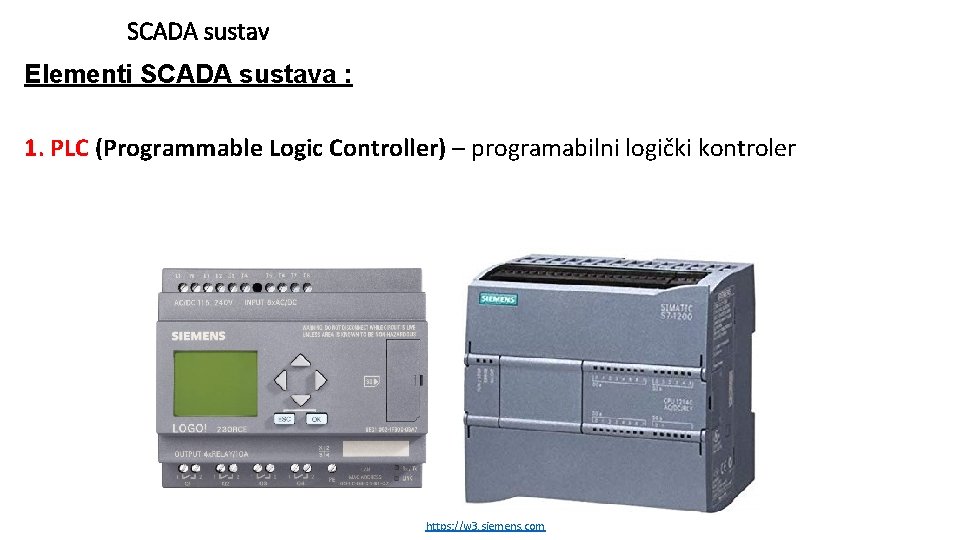

SCADA sustav Elementi SCADA sustava : 1. PLC (Programmable Logic Controller) – programabilni logički kontroler https: //w 3. siemens. com

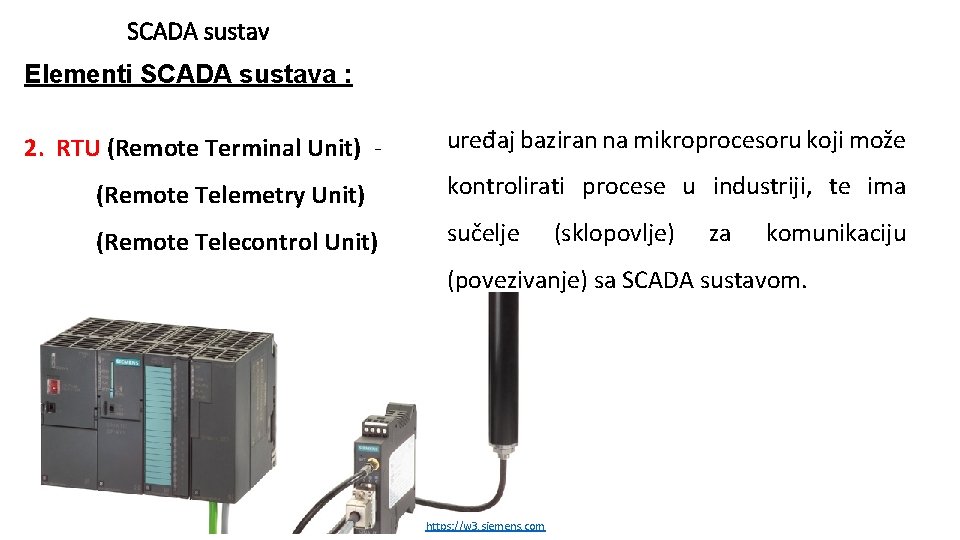

SCADA sustav Elementi SCADA sustava : 2. RTU (Remote Terminal Unit) - uređaj baziran na mikroprocesoru koji može (Remote Telemetry Unit) kontrolirati procese u industriji, te ima (Remote Telecontrol Unit) sučelje (sklopovlje) za komunikaciju (povezivanje) sa SCADA sustavom. https: //w 3. siemens. com

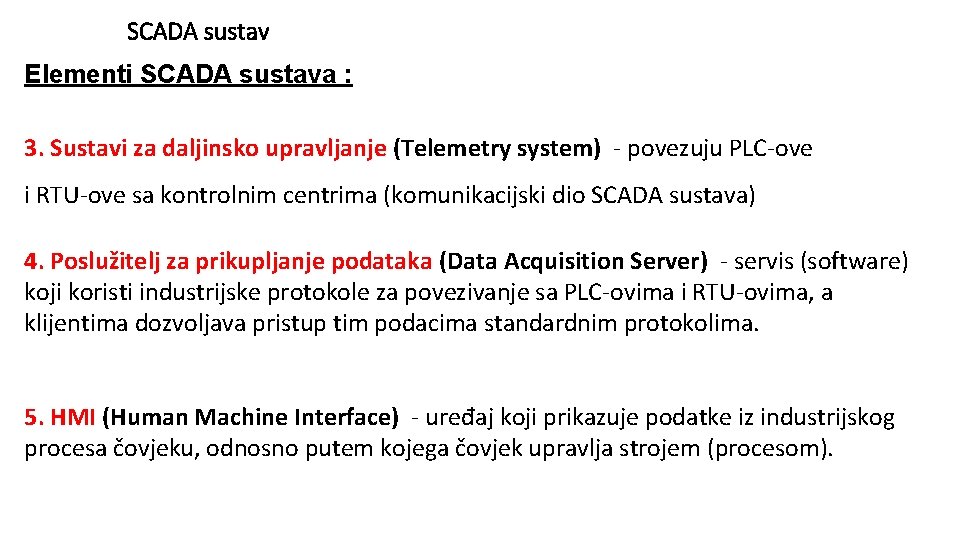

SCADA sustav Elementi SCADA sustava : 3. Sustavi za daljinsko upravljanje (Telemetry system) - povezuju PLC-ove i RTU-ove sa kontrolnim centrima (komunikacijski dio SCADA sustava) 4. Poslužitelj za prikupljanje podataka (Data Acquisition Server) - servis (software) koji koristi industrijske protokole za povezivanje sa PLC-ovima i RTU-ovima, a klijentima dozvoljava pristup tim podacima standardnim protokolima. 5. HMI (Human Machine Interface) - uređaj koji prikazuje podatke iz industrijskog procesa čovjeku, odnosno putem kojega čovjek upravlja strojem (procesom).

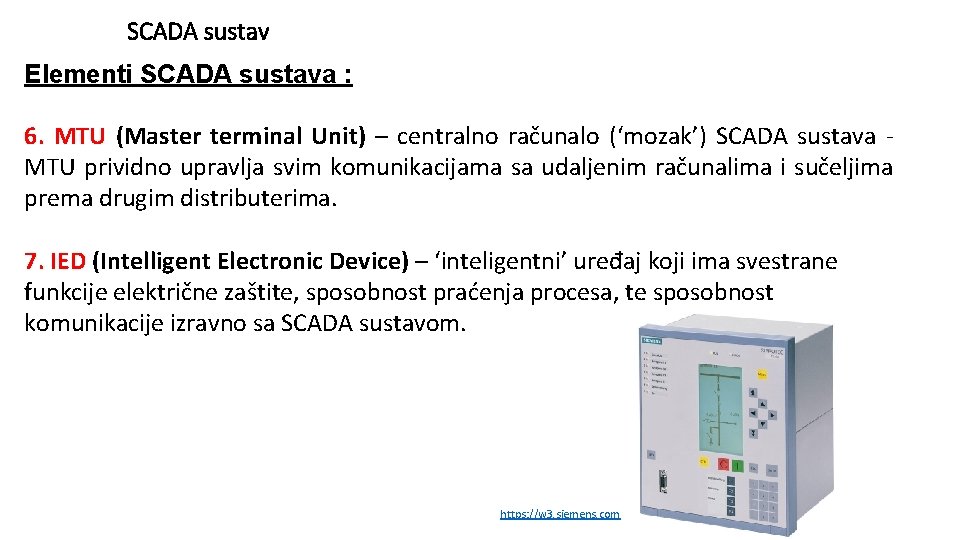

SCADA sustav Elementi SCADA sustava : 6. MTU (Master terminal Unit) – centralno računalo (‘mozak’) SCADA sustava MTU prividno upravlja svim komunikacijama sa udaljenim računalima i sučeljima prema drugim distributerima. 7. IED (Intelligent Electronic Device) – ‘inteligentni’ uređaj koji ima svestrane funkcije električne zaštite, sposobnost praćenja procesa, te sposobnost komunikacije izravno sa SCADA sustavom. https: //w 3. siemens. com

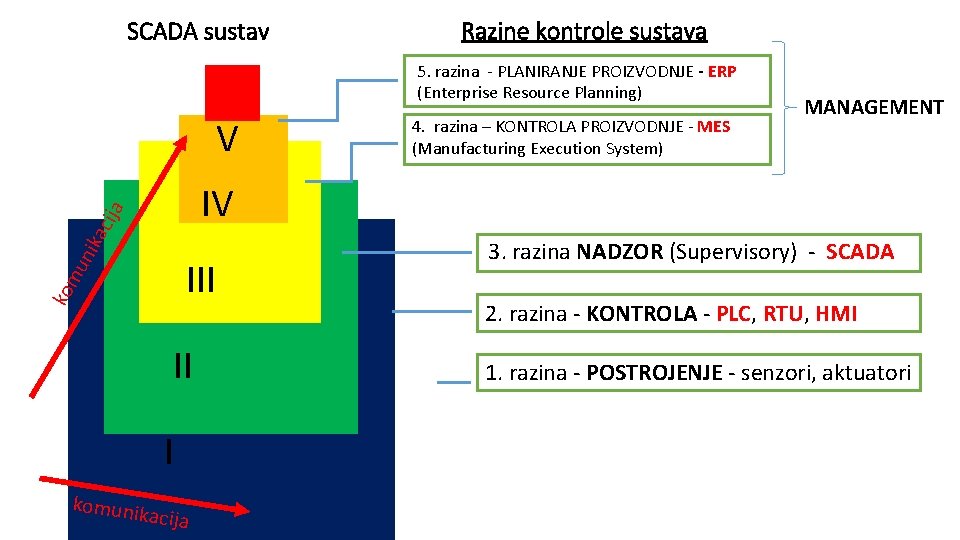

SCADA sustav Razine kontrole sustava 5. razina - PLANIRANJE PROIZVODNJE - ERP (Enterprise Resource Planning) V kom un ika cija IV III II I komunik 4. razina – KONTROLA PROIZVODNJE - MES (Manufacturing Execution System) MANAGEMENT acija 3. razina NADZOR (Supervisory) - SCADA 2. razina - KONTROLA - PLC, RTU, HMI 1. razina - POSTROJENJE - senzori, aktuatori

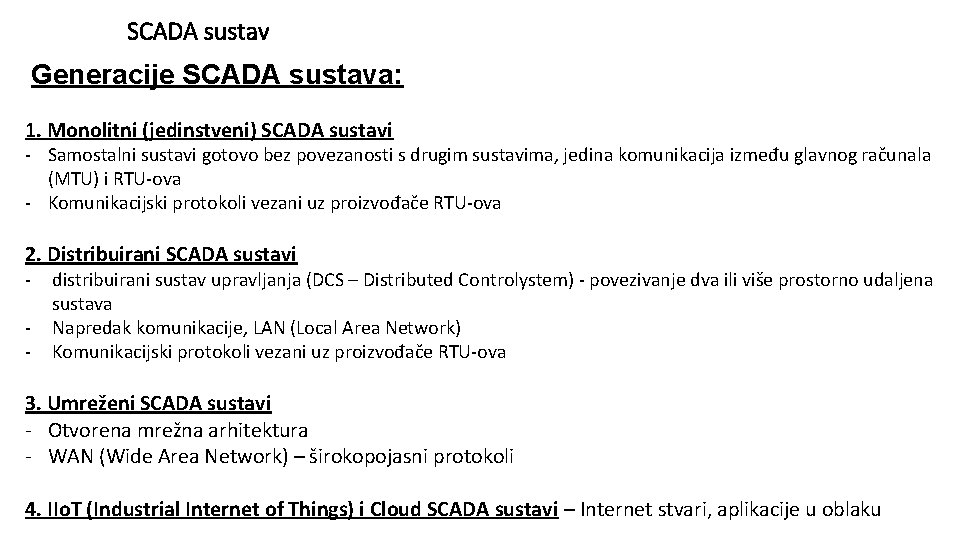

SCADA sustav Generacije SCADA sustava: 1. Monolitni (jedinstveni) SCADA sustavi - Samostalni sustavi gotovo bez povezanosti s drugim sustavima, jedina komunikacija između glavnog računala (MTU) i RTU-ova - Komunikacijski protokoli vezani uz proizvođače RTU-ova 2. Distribuirani SCADA sustavi - distribuirani sustav upravljanja (DCS – Distributed Controlystem) - povezivanje dva ili više prostorno udaljena sustava Napredak komunikacije, LAN (Local Area Network) Komunikacijski protokoli vezani uz proizvođače RTU-ova 3. Umreženi SCADA sustavi - Otvorena mrežna arhitektura - WAN (Wide Area Network) – širokopojasni protokoli 4. IIo. T (Industrial Internet of Things) i Cloud SCADA sustavi – Internet stvari, aplikacije u oblaku

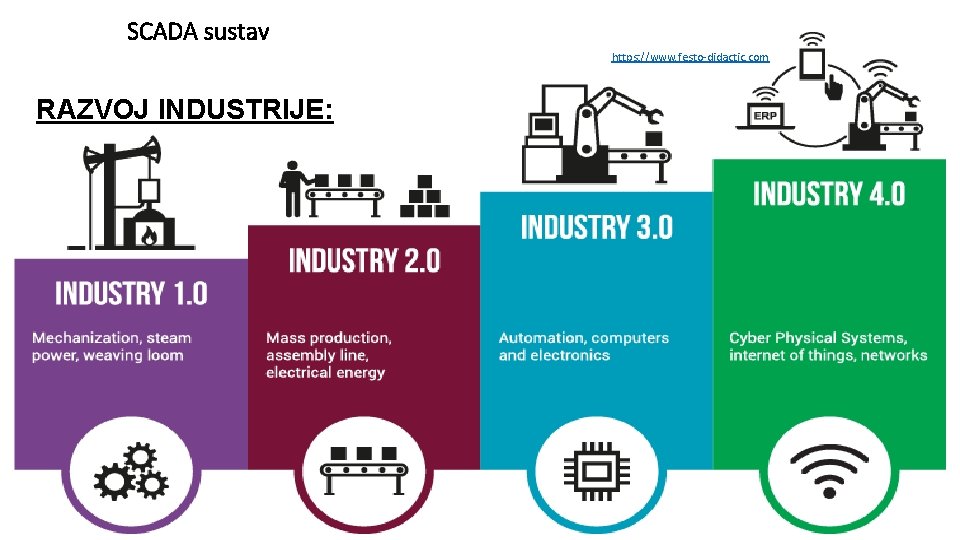

SCADA sustav https: //www. festo-didactic. com RAZVOJ INDUSTRIJE:

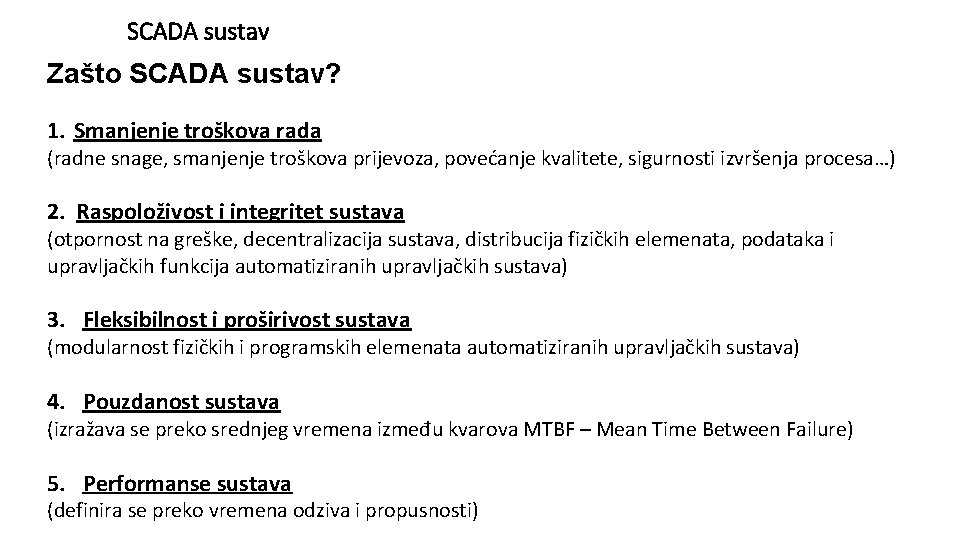

SCADA sustav Zašto SCADA sustav? 1. Smanjenje troškova rada (radne snage, smanjenje troškova prijevoza, povećanje kvalitete, sigurnosti izvršenja procesa…) 2. Raspoloživost i integritet sustava (otpornost na greške, decentralizacija sustava, distribucija fizičkih elemenata, podataka i upravljačkih funkcija automatiziranih upravljačkih sustava) 3. Fleksibilnost i proširivost sustava (modularnost fizičkih i programskih elemenata automatiziranih upravljačkih sustava) 4. Pouzdanost sustava (izražava se preko srednjeg vremena između kvarova MTBF – Mean Time Between Failure) 5. Performanse sustava (definira se preko vremena odziva i propusnosti)

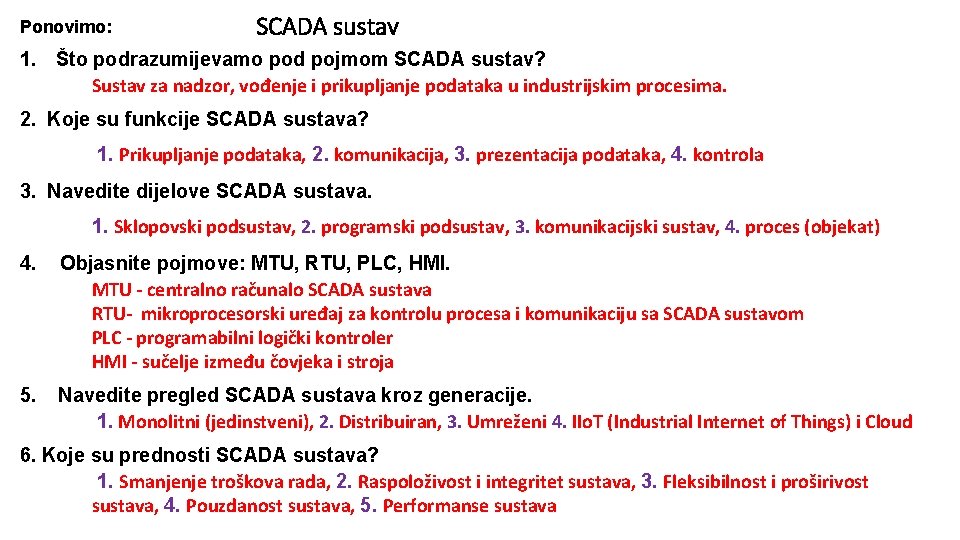

Ponovimo: SCADA sustav 1. Što podrazumijevamo pod pojmom SCADA sustav? Sustav za nadzor, vođenje i prikupljanje podataka u industrijskim procesima. 2. Koje su funkcije SCADA sustava? 1. Prikupljanje podataka, 2. komunikacija, 3. prezentacija podataka, 4. kontrola 3. Navedite dijelove SCADA sustava. 1. Sklopovski podsustav, 2. programski podsustav, 3. komunikacijski sustav, 4. proces (objekat) 4. Objasnite pojmove: MTU, RTU, PLC, HMI. MTU - centralno računalo SCADA sustava RTU- mikroprocesorski uređaj za kontrolu procesa i komunikaciju sa SCADA sustavom PLC - programabilni logički kontroler HMI - sučelje između čovjeka i stroja 5. Navedite pregled SCADA sustava kroz generacije. 1. Monolitni (jedinstveni), 2. Distribuiran, 3. Umreženi 4. IIo. T (Industrial Internet of Things) i Cloud 6. Koje su prednosti SCADA sustava? 1. Smanjenje troškova rada, 2. Raspoloživost i integritet sustava, 3. Fleksibilnost i proširivost sustava, 4. Pouzdanost sustava, 5. Performanse sustava

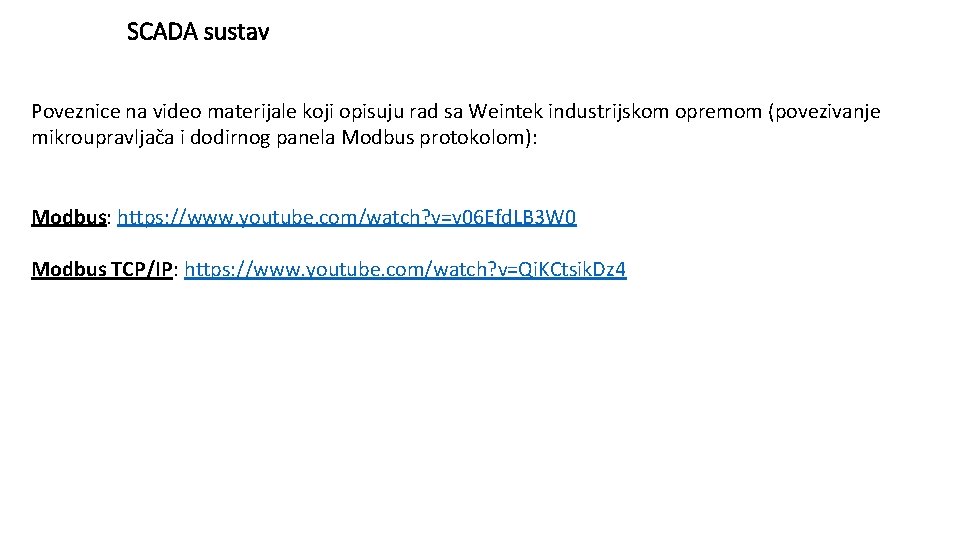

SCADA sustav Poveznice na video materijale koji opisuju rad sa Weintek industrijskom opremom (povezivanje mikroupravljača i dodirnog panela Modbus protokolom): Modbus: https: //www. youtube. com/watch? v=v 06 Efd. LB 3 W 0 Modbus TCP/IP: https: //www. youtube. com/watch? v=Qi. KCtsik. Dz 4
