SCADA Software Agenda SCADA software Industrile toepassingen Citect

SCADA Software

Agenda • • SCADA software Industriële toepassingen Citect. SCADA Telemetrie toepassingen Clear. SCADA Citect Historian Licenties

SCADA Software • Supervisory Control and Data Aquisition • De primaire functie is om informatie (data) te verzamelen en aan de hand van deze data een interface te creëren om een proces op de juiste wijze te besturen. • Ontwikkelomgeving voor applicatie ontwikkeling met veel standaard functionaliteiten

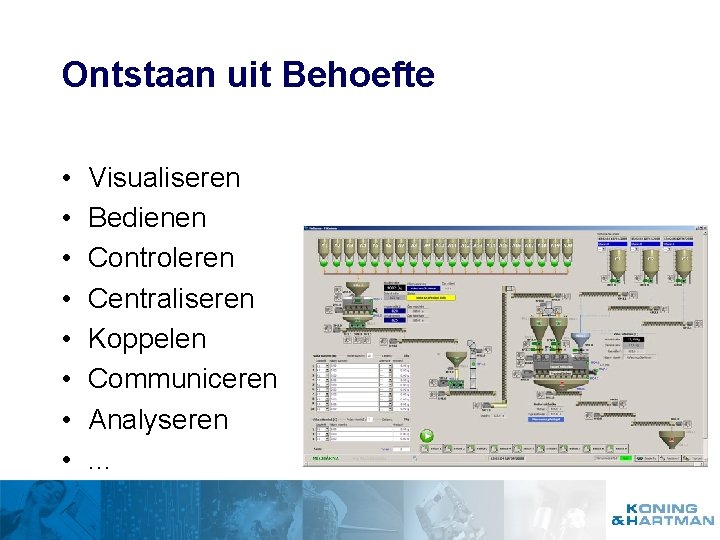

Ontstaan uit Behoefte • • Visualiseren Bedienen Controleren Centraliseren Koppelen Communiceren Analyseren. . .

Ontstaan uit Behoefte

Programmeren PID Control Operator Screen Detail Pop-up menu

Positionering § ERP SAP, Baan, MS Axapta, … § MES AMPLA, MESControl. NET, … § SCADA / HMI Citect, Clear. SCADA, Fix, … § PLC / DCS Mitsubishi, Siemens, ABB, … § Plantfloor Veldapparatuur

Doelgebieden • Industriële processen (Citect. SCADA) – Complexe architecturen – Grote aantallen I/O’s – Vraag naar hoger gelegen oplossingen als MES • Telemetrie systemen (Clear. SCADA) – – Specifieke protocollen als DNP 3 en IEC 870 Repeterende objecten (Object Georiënteerd) Vector oriented graphics Integratie met GIS en Google Earth

SCADA voor Industriële toepassingen

Industriële Processen • • Real Time informatie Continu controle en visualisering Veel variabelen Netwerkbelasting Data overal beschikbaar Alarm Management EEMUA Standaard Templates …

Marktsegmenten

Citect. SCADA Citect pty

Citect. SCADA • • Meer dan 300 communicatie drivers True cliënt-server architectuur Onafhankelijke besturingsleverancier Schaalbaar Voor alle gangbare Windows versies Meervoudig redundant SCADA Systeem Integrated Windows Security

Citect. SCADA • • • Trend presentatie en historische opslag trends Alarm management en registratie Uitgebreid security systeem met meerdere lagen 21 CFR part 11 Time server voor synchronisatie Redundant uit te voeren Statistical Process Control Scheduler …

Citect Producten Citect. SCADA - SCADA software Citect. SCADA HMI - SCADA speciaal voor de OEM Citect. SCADA Historian - Als OSI-PI Citect Facilities - Gebouwautomatisering Citect AMPLA - MES Platform Citect META - Benchmarking

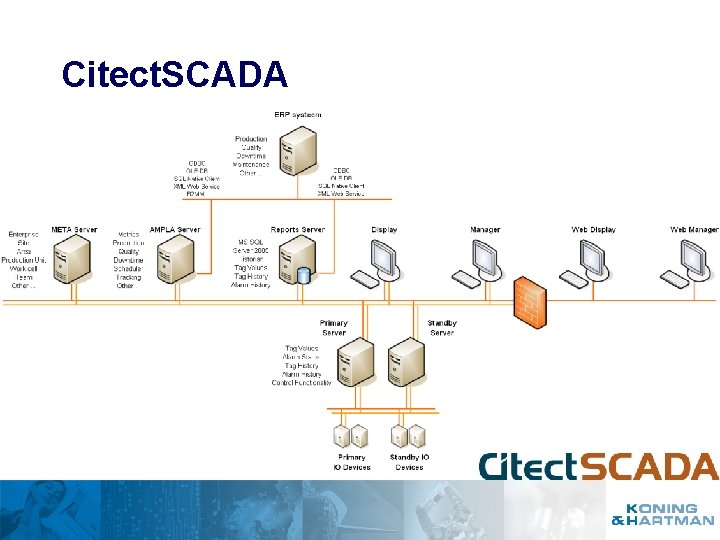

Citect. SCADA

Citect. SCADA Upgrading Applicatiesoftware is vanaf versie 1 altijd te upgraden naar laatste versie van Citect. SCADA

SCADA voor Telemetrie toepassingen

Wat is Telemetrie? Telemetrie is het op afstand monitoren, bewaken en besturen van objecten en de relevante informatie communiceren met een hoofdpost via telecommunicatie.

Data Loggen Status van het object op dit moment als – – – Niveaus Weersomstandigheden Kwaliteitsdata Events Alarmen … Maar ook – – – Energieverbruik Bedrijfsuren (per onderdeel) Aantal starts (per onderdeel) Telecom / Communicatiekosten Stilstandtijden …

Onderhoud Verbeter uw onderhoud en verminder uw kosten Onderhoud is kostbaar en wordt vaak pas uitgevoerd als er al een defect is opgetreden. Reparatietijden worden hierdoor onnodig lang en het systeem is voor een ongewenste periode niet meer te gebruiken met alle bijkomende gevolgen.

Onderhoudmanagement Verbeter uw preventief onderhoud en verminder uw kosten Als de hoofdpost over de juiste informatie beschikt is het mogelijk om het onderhoud beter te managen en stilstanden tot een minimum te beperken. De informatie kan bestaan uit: • Bedrijfsuren • Aantal Starts • Alarmen • Storingen • Stilstanden • …

SMS en Email Berichtgeving Op tijd bericht aan de juiste persoon bespaart kosten Real-time informatie is van groot belang. De informatie wat gegenereerd wordt door de objecten moet snel en betrouwbaar bij de juiste mensen gepresenteerd worden. Alarmen Hoofdpost en Storingsdienst Status info per onderdeel Storingsdienst Niveau / debietmeting Hoofdpost Storingen Storingsdienst … …

Objecten Watermanagement Stuwen Pompstations Gemalen Rioolwaterzuiveringen Niveau / debietmeting …

Hoofdpost Watermanagement Grafisch overzicht met zoomfunctionaliteit van objecten Integratie met GIS en Google Earth Data logging Alarmering en alarm management Onderhoudsmanagement Bedienen en monitoren objecten Rapportages SMS en Email functionaliteit Real Time Control (RTC) en gebiedsregelingen …

Bediening en onderhoud op afstand Je zal hier maar de onderhoudswerkzaamheden moeten uitvoeren!!!

Informatie Om nog efficiënter watermanagement te bedrijven is de vraag naar meer en gedetailleerde informatie logisch. De communicatie tussen hoofdposten, waterschappen en buurlanden is nodig om aan deze vraag te voldoen. • • Open systemen Continuïteit Standaard communicatie Flexibel Betrouwbaar Innovatief …

Telemetrie Toepassingen

Clear. SCADA Control Microsystems

Clear. SCADA software 5 producten strak geïntegreerd in 1 1. 2. 3. 4. 5. Meervoudig redundant SCADA Systeem Opslag van historische data Geavanceerde alarmnotificatie Geïntegreerde web server Relationele Database Server

Systeem Architectuur • • • Moderne Architectuur, eerste versie 2005 Cliënt/Server architectuur OPC gebaseerd Eén cliënt kan gelijktijdig bij meerdere servers inloggen WEB cliënt zeer gemakkelijk te installeren Ontwikkeld voor Telemetrie 64 bits native applicatie Windows Vista, Server 2008 On-Line configuratie, voor geautoriseerde gebruikers Vector based graphics (Zoom en Layers) Ingebouwde Historian IEC 1131, geïntegreerd in het object (functieblok) Meervoudige redundantie

Control Microsystems • • • Clear. SCADAPack SCADAWave SCADASense Wireless Sensors

Beide voor Bedienen en Visualiseren van Processen

Citect Historian

Ontstaan uit Behoefte • Analyse van data – – Productie Rendement Kwaliteit Personeel • Wet en regelgevingen – HACCP – FDA – GFL

Ontstaan uit Behoefte • Data naar ERP – – Productie Kwaliteit Maintenance … • Data naar Plantfloor – – Recepten Machine-instellingen Label informatie …

Citect Historian

Citect Historian Server • Data Access – Direct toegang tot tag, alarm en trend van meerdere SCADA systemen – Converteren naar Business Language • Data Transfer – Invoegen van tag, alarm of trend data in de database applicatie – Setten van waarden tags in het SCADA system vanuit de database – Triggering tijd- of event driven vanuit besturingslaag

Citect Historian Clients

The MS SQL 2005 Advantage • Reduceren TCO voor de klant – Reduceert trainingen – Geen complexe API’s • Geintegreerd met IT systemen – Security configuratie – Data archief • Standaard Interfaces – OLE-DB/ODBC – XML Web Services

Citect Historian Data Collection • Data Collectie – Verenigd data van meerdere SCADA systemen – Backfills data van SCADA voor betrouwbaarheid • Data Opslag – Opslag in standaard tabellen met snelheden tot 100, 000 changes/second – Data structuur ondersteund alle data voor OPC standaarden voor data access, historical data access en alarms / events – Data opslag met 100 ns timestamp

Scheduled Reporting • Formats – – – PDF Web Page Microsoft Excel XML CSV • Delivery – Managed File Share – e. Mail (subscription) • Schedule – Hour, Day, Week, Month, Once – Just like Outlook

EEMUA Alarm Rationalisation Phase Activity Define Document your alarm philosophy Measure Assess current alarm performance, policies and practices Analyse Benchmark against industry best practice and identify areas for improvement Improve Remove nuisance alarms, reassess priority, implement advance alarm processing techniques etc Control Implement procedures to maintain the alarm system

Hoeveel Alarmen? • Hoeveel alarmen is teveel? • Heb ik alle alarmen nodig? • Als ik een alarm urgenter maak reageert de operator dan sneller? • Op welke manier kost het mij geld?

Prioriteit voor actie i. p. v. effect • Onderzoek heeft aangetoond • Alarm prioriteit worden vaak overschat tot een punt waar 75 tot 80% van alle alarmen zijn geconfigureerd als "hoge prioriteit“ • Alarm trippunten worden overdreven agressief ingesteld wat resulteert in een hoog percentage van “geaccepteerde" hoge prioriteit alarmen (tot 35%). Elke site moet duidelijke gedefinieerde regels hebben over hoe de prioriteiten moeten worden toegewezen!

Prioriteit voor actie i. p. v. effect • Stel alarm prioriteit op basis van risico in. Hoe belangrijker een signaal is voor de operator tot het nemen van maatregelen hoe prominenter • Om de operator te helpen te beslissen welke alarmen prioriteit hebben bij meerdere alarmmeldingen tegelijkertijd • EEMUA beveelt het volgende aan <1% 5% 15% 80% Critical High Medium Low EEMUA (Engineering Equipment & Materials Users Association)

Standaard Rapportage Templates

Licenties Citect. SCADA • Geen ontwikkellicenties • Runtime Full Functional 2 uur • Speciale Runtime School licenties • 42. 000 tags • Runtime Full Functional 8 uur • Prijzen gebaseerd op jaarlijkse bijdrage

Licenties Clear. SCADA • Geen ontwikkellicenties • Runtime Full Functional 2 uur • Speciale Runtime School licenties • 50. 000 tags • Runtime Full Functional 8 uur • Prijzen gebaseerd op jaarlijkse bijdrage

Questions are guaranteed in life … answers aren’t
