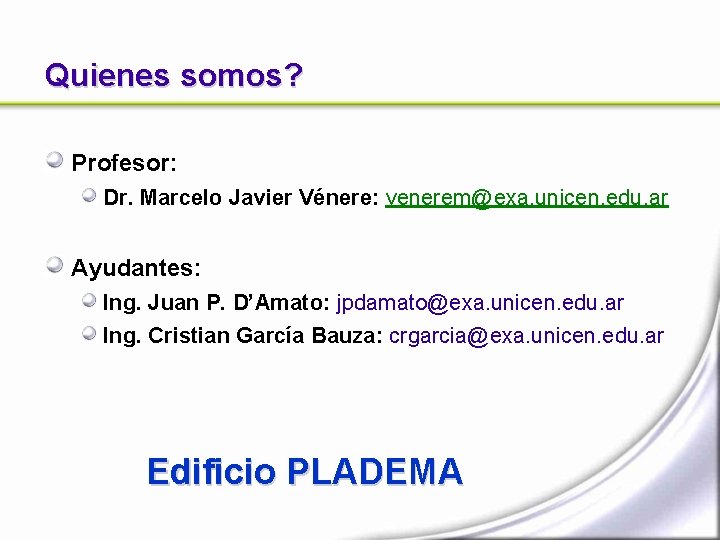

Quienes somos? Profesor: Dr. Marcelo Javier Vénere: venerem@exa. unicen. edu. ar Ayudantes: Ing. Juan P. D’Amato: jpdamato@exa. unicen. edu. ar Ing. Cristian García Bauza: crgarcia@exa. unicen. edu. ar Edificio PLADEMA

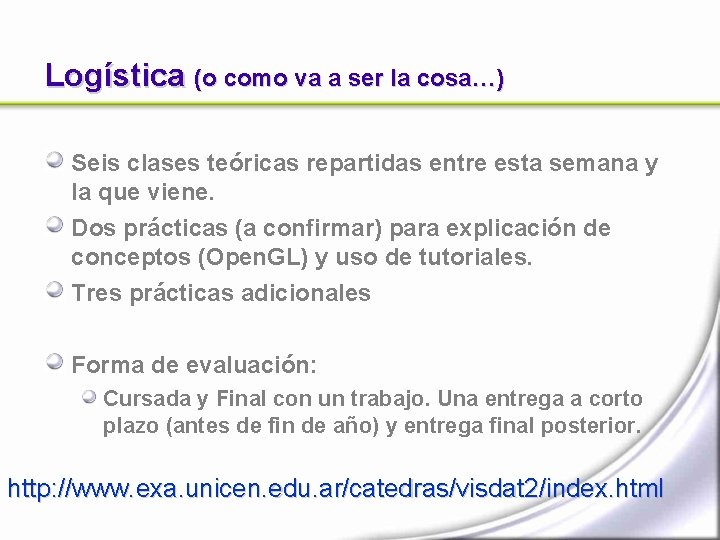

Logística (o como va a ser la cosa…) Seis clases teóricas repartidas entre esta semana y la que viene. Dos prácticas (a confirmar) para explicación de conceptos (Open. GL) y uso de tutoriales. Tres prácticas adicionales Forma de evaluación: Cursada y Final con un trabajo. Una entrega a corto plazo (antes de fin de año) y entrega final posterior. http: //www. exa. unicen. edu. ar/catedras/visdat 2/index. html

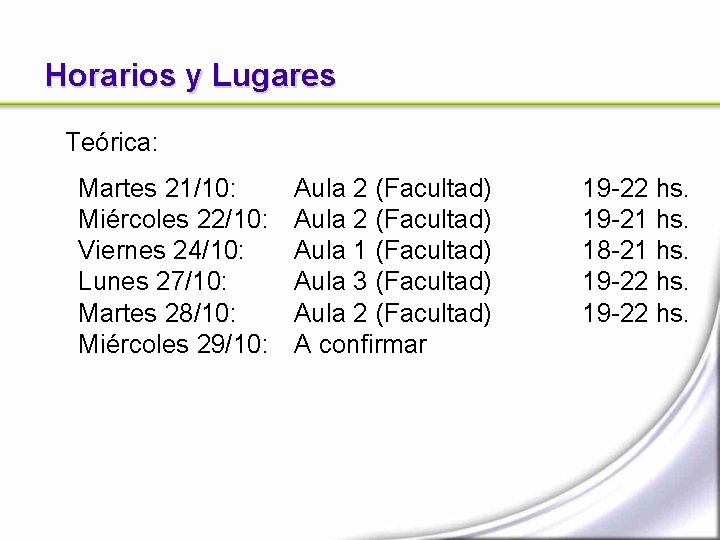

Horarios y Lugares Teórica: Martes 21/10: Miércoles 22/10: Viernes 24/10: Lunes 27/10: Martes 28/10: Miércoles 29/10: Aula 2 (Facultad) Aula 1 (Facultad) Aula 3 (Facultad) Aula 2 (Facultad) A confirmar 19 -22 hs. 19 -21 hs. 18 -21 hs. 19 -22 hs.

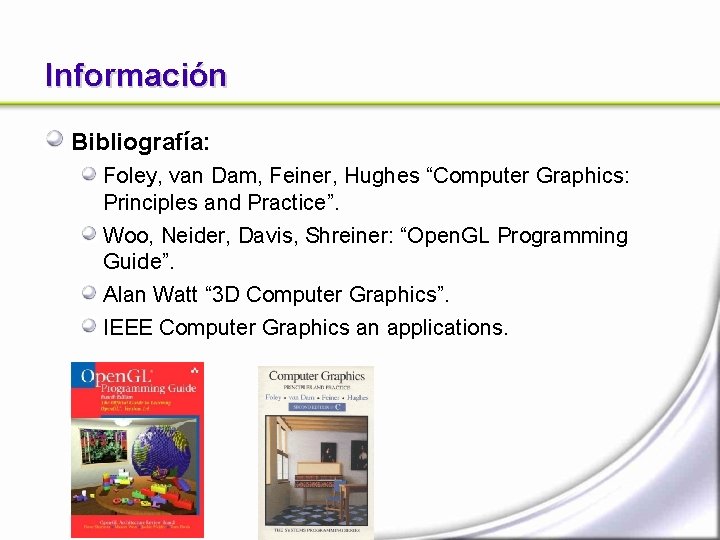

Información Bibliografía: Foley, van Dam, Feiner, Hughes “Computer Graphics: Principles and Practice”. Woo, Neider, Davis, Shreiner: “Open. GL Programming Guide”. Alan Watt “ 3 D Computer Graphics”. IEEE Computer Graphics an applications.

Objetivo Idea: Entender los principios y metodologías para lograr efectos especiales en aplicaciones 3 D.

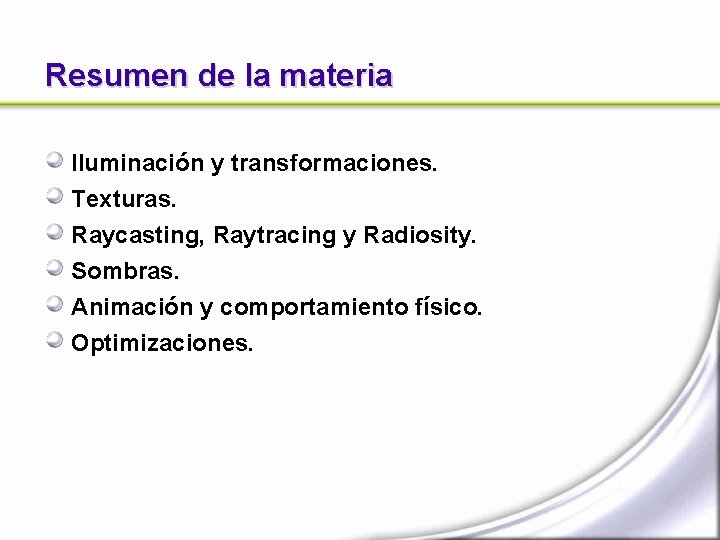

Resumen de la materia Iluminación y transformaciones. Texturas. Raycasting, Raytracing y Radiosity. Sombras. Animación y comportamiento físico. Optimizaciones.

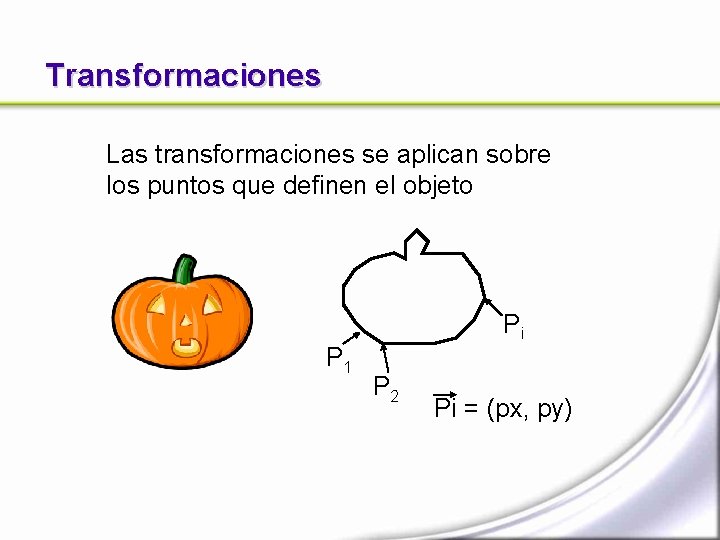

Transformaciones Las transformaciones se aplican sobre los puntos que definen el objeto P 1 Pi P 2 Pi = (px, py)

Transformaciones Simples Escala isotrópica Pi = (px, py) S= sx 0 0 sy Pi = S. Pi

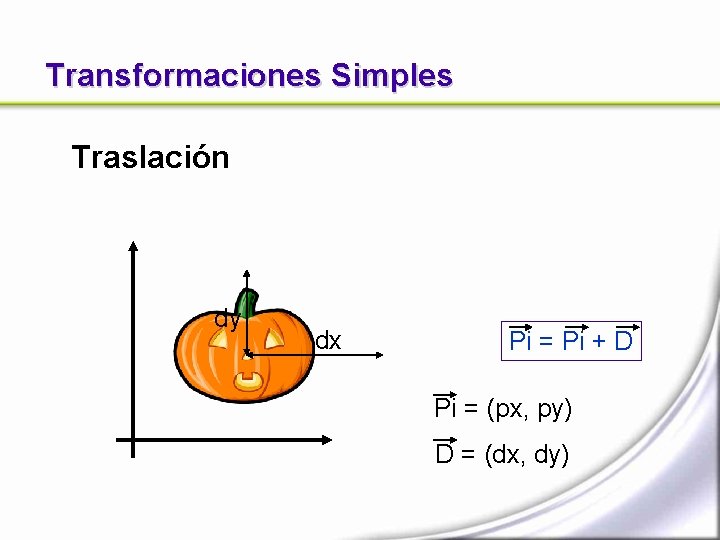

Transformaciones Simples Traslación dy dx Pi = Pi + D Pi = (px, py) D = (dx, dy)

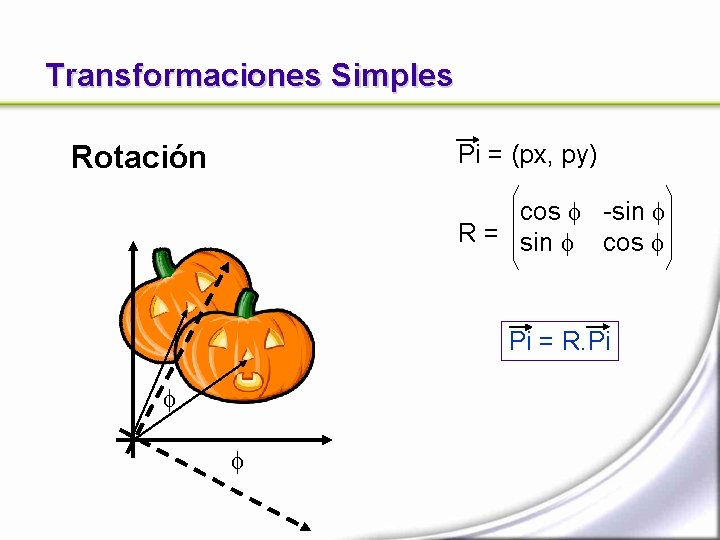

Transformaciones Simples Rotación Pi = (px, py) cos -sin R = sin cos Pi = R. Pi

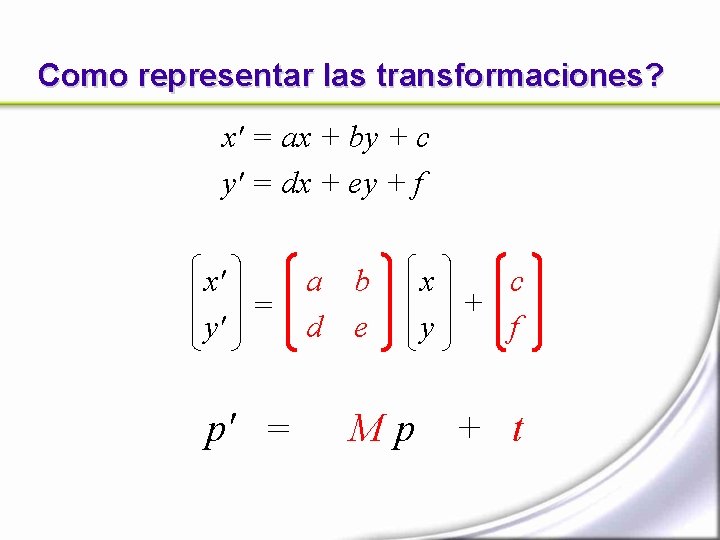

Como representar las transformaciones? x' = ax + by + c y' = dx + ey + f x' = y' p' = a d b e Mp x c + y f + t

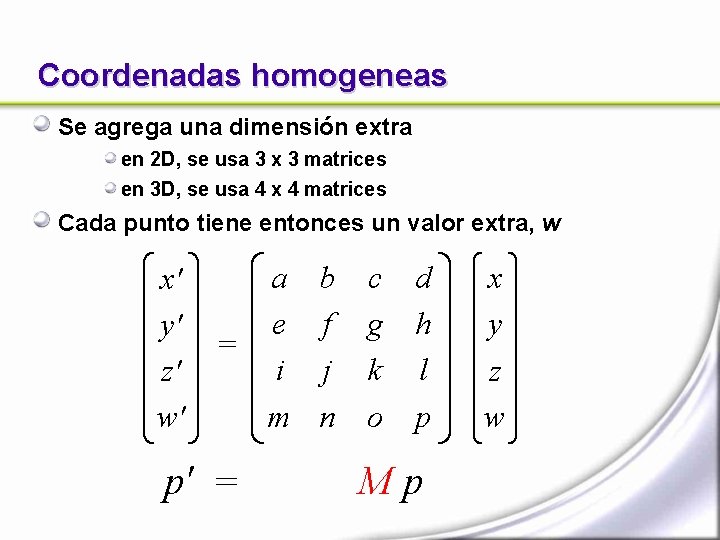

Coordenadas homogeneas Se agrega una dimensión extra en 2 D, se usa 3 x 3 matrices en 3 D, se usa 4 x 4 matrices Cada punto tiene entonces un valor extra, w a b x' e f y' = i j z' m n w' c g k o d h l p p' = Mp x y z w

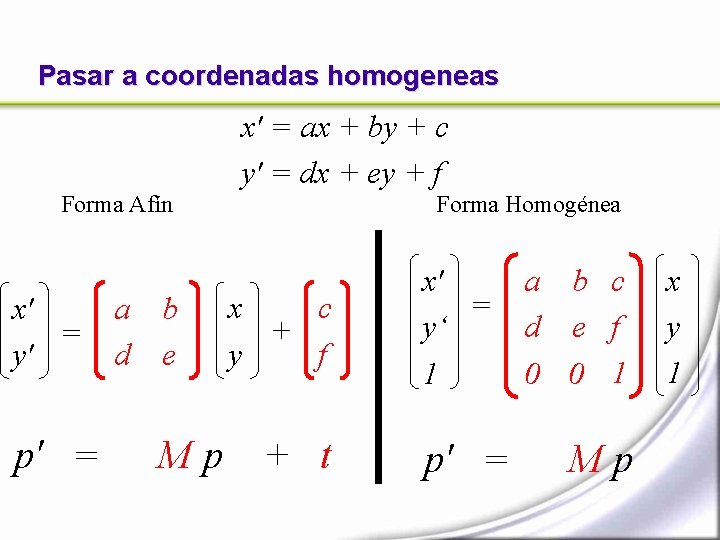

Pasar a coordenadas homogeneas x' = ax + by + c y' = dx + ey + f Forma Afín x' = y' p' = a d b e Forma Homogénea x c + y f Mp + t x' = y‘ 1 p' = a b c d e f 0 0 1 Mp x y 1

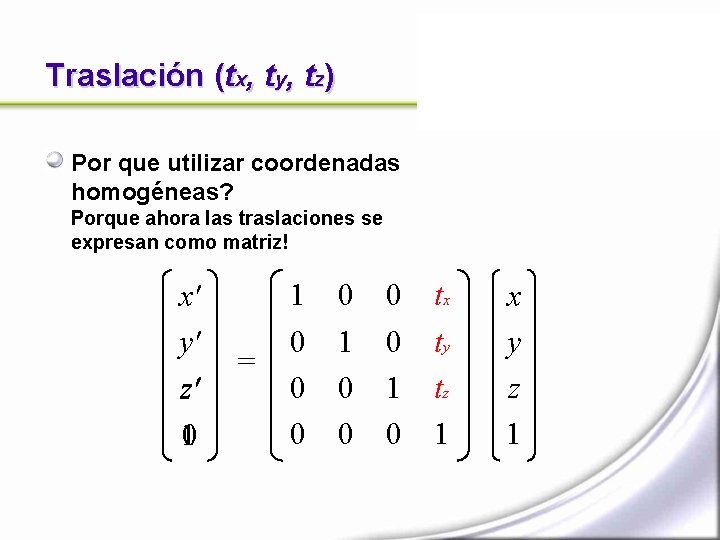

Traslación (tx, ty, tz) Por que utilizar coordenadas homogéneas? Porque ahora las traslaciones se expresan como matriz! x' y' z' 10 = 1 0 0 0 0 1 0 tx ty tz 1 x y z 1

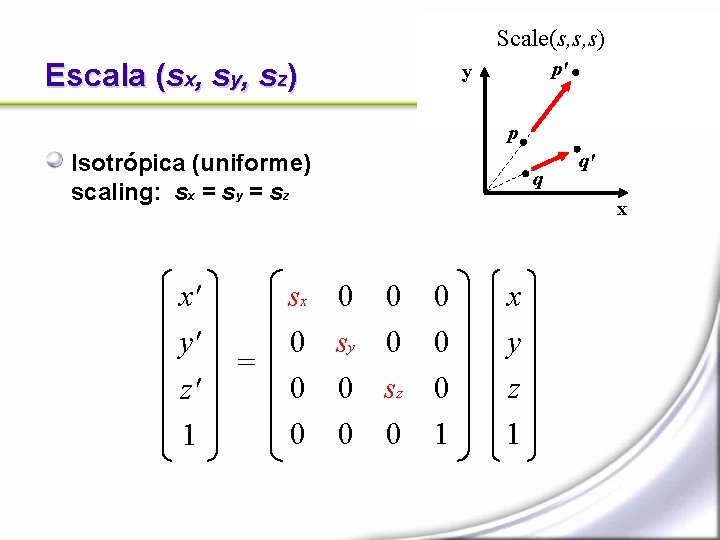

Scale(s, s, s) Escala (sx, sy, sz) p' y p Isotrópica (uniforme) scaling: sx = sy = sz x' y' z' 1 sx 0 = 0 0 q q' x 0 sy 0 0 sz 0 0 1 x y z 1

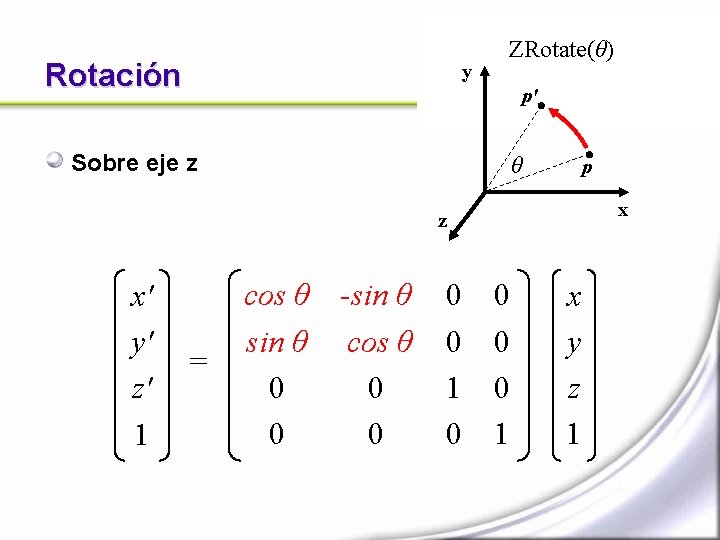

Rotación y ZRotate(θ) p' Sobre eje z θ p x z x' y' z' 1 = cos θ -sin θ cos θ 0 0 0 1 x y z 1

Rotación General x' y' z' 1 = r 11 r 21 r 31 0 r 12 r 22 r 32 0 V’ = R. V r 13 r 23 r 33 0 0 1 x y z 1

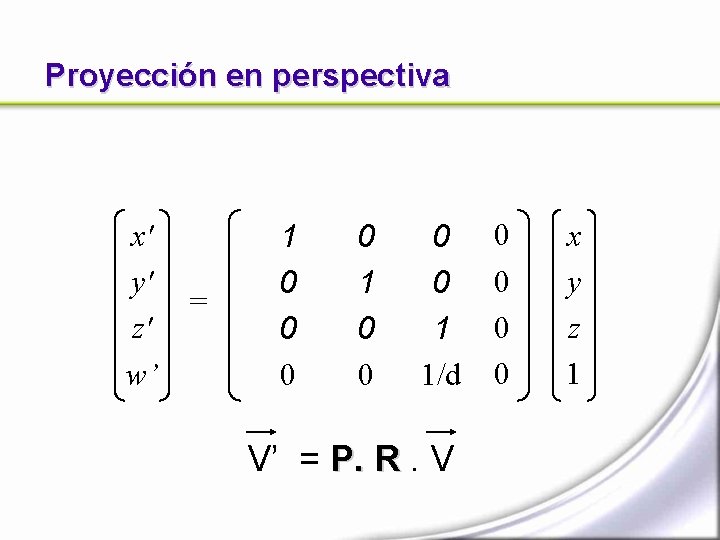

Proyección en perspectiva x' y' = z' w’ 1 0 0 0 0 1 1/d V’ = P. R. V 0 0 x y z 1

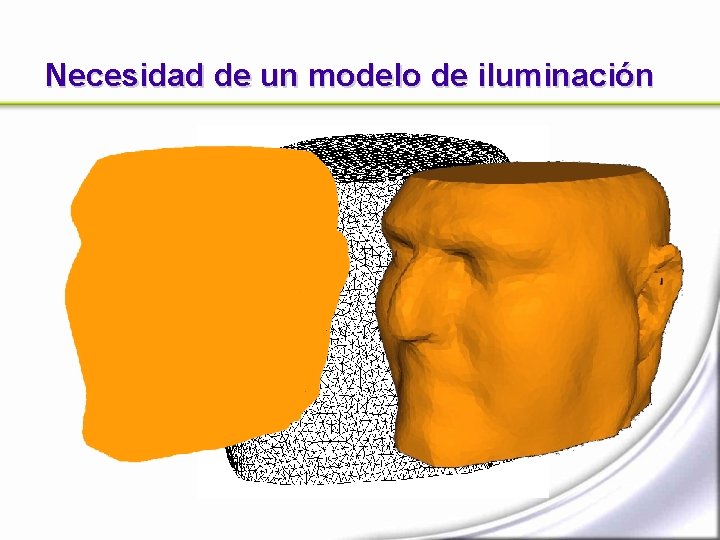

Necesidad de un modelo de iluminación

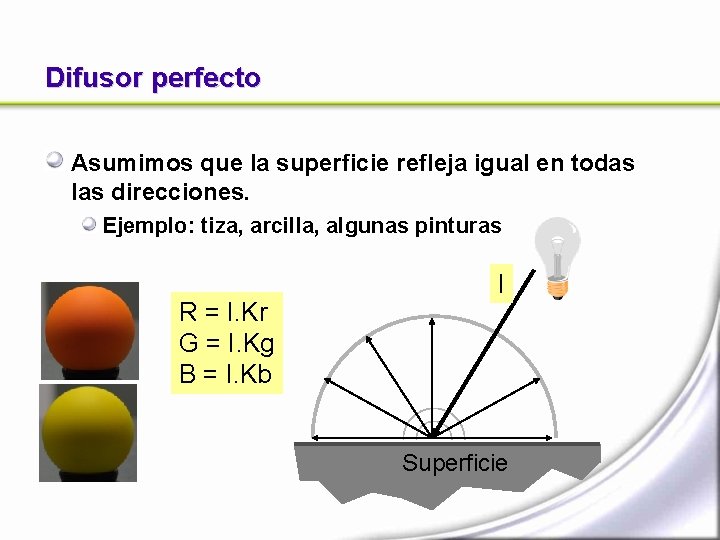

Difusor perfecto Asumimos que la superficie refleja igual en todas las direcciones. Ejemplo: tiza, arcilla, algunas pinturas R = I. Kr G = I. Kg B = I. Kb I Superficie

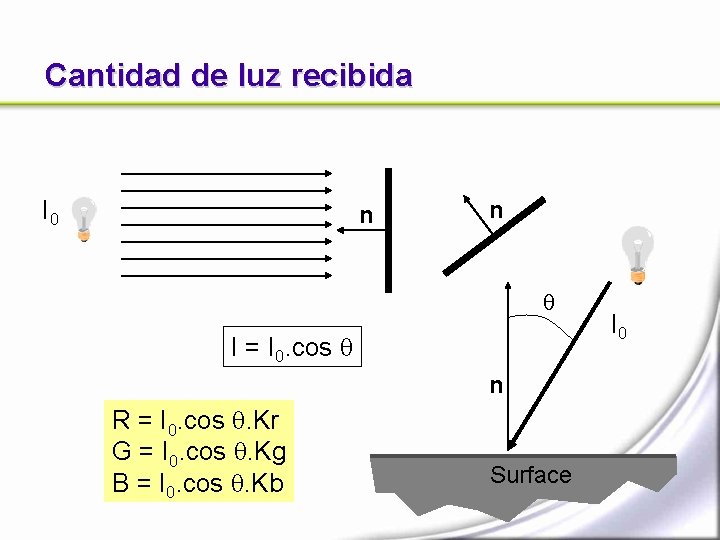

Cantidad de luz recibida I 0 n n I = I 0. cos n R = I 0. cos . Kr G = I 0. cos . Kg B = I 0. cos . Kb Surface I 0

Reflejos Reflexión ocurre solo en la dirección especular. Depende de la posición relativa de la fuente de luz y el punto de vista n r l Surface

Reflectores no ideales Materiales reales no son como espejos. Brillos no son puntuales sino borrosos

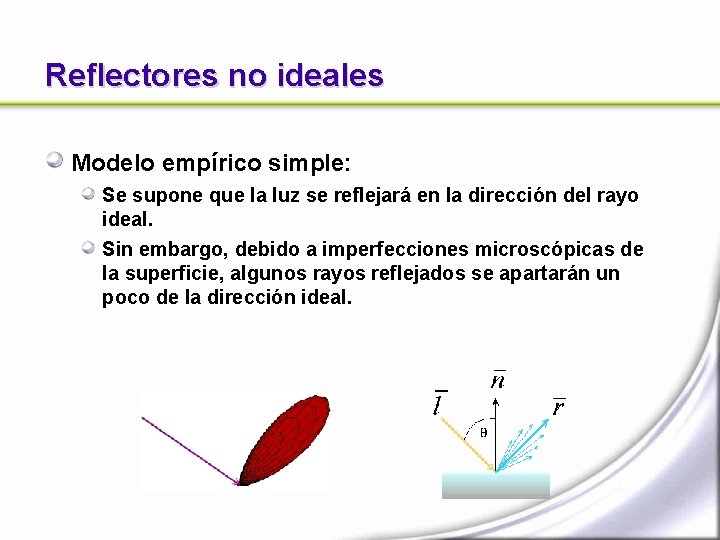

Reflectores no ideales Modelo empírico simple: Se supone que la luz se reflejará en la dirección del rayo ideal. Sin embargo, debido a imperfecciones microscópicas de la superficie, algunos rayos reflejados se apartarán un poco de la dirección ideal.

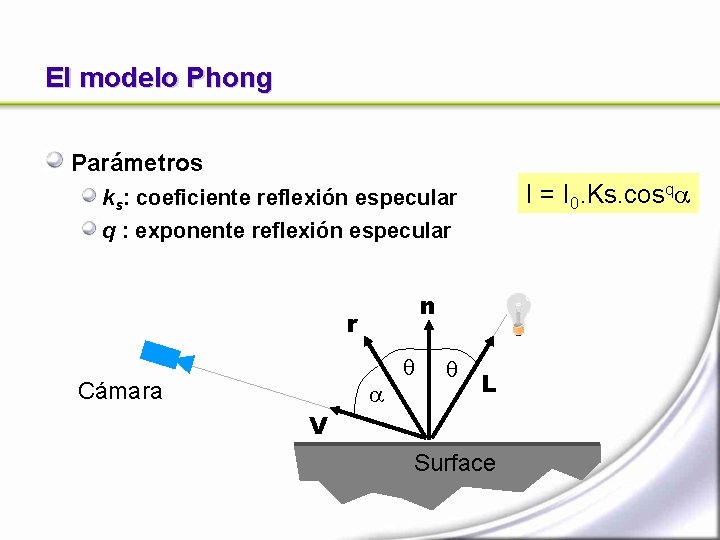

El modelo Phong Parámetros I = I 0. Ks. cosq ks: coeficiente reflexión especular q : exponente reflexión especular n r Cámara L V Surface

El modelo Phong Efecto del coeficiente q

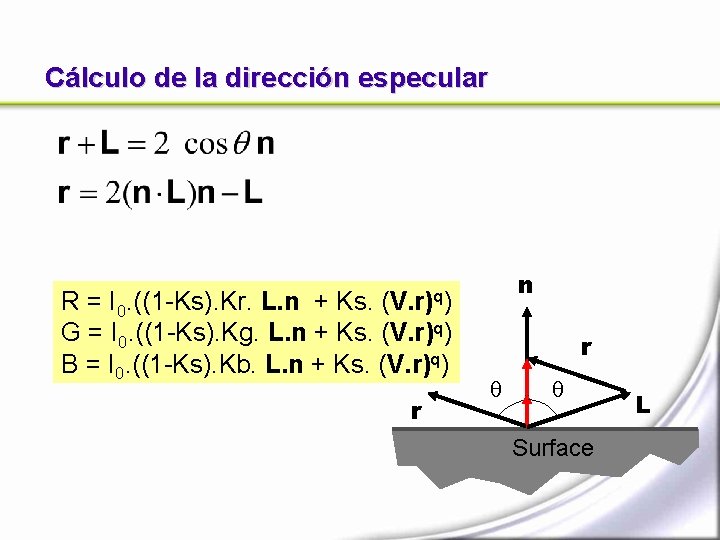

Cálculo de la dirección especular R = I 0. ((1 -Ks). Kr. L. n + Ks. G = I 0. ((1 -Ks). Kg. L. n + Ks. (V. r)q) B = I 0. ((1 -Ks). Kb. L. n + Ks. (V. r)q) n (V. r)q) r r Surface L

Modelo de iluminación simple R =Ia. Kr + I 0. ((1 -Ks). Kr. L. n + Ks. (V. r)q) G = Ia. Kg + I 0. ((1 -Ks). Kg. L. n + Ks. (V. r)q) B = Ia. Kb + I 0. ((1 -Ks). Kb. L. n + Ks. (V. r)q) Surface

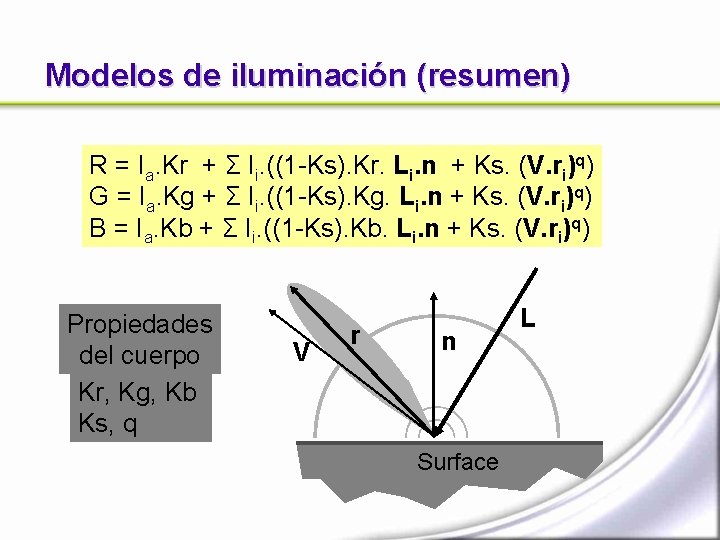

Modelos de iluminación (resumen) R = Ia. Kr + Σ Ii. ((1 -Ks). Kr. Li. n + Ks. (V. ri)q) G = Ia. Kg + Σ Ii. ((1 -Ks). Kg. Li. n + Ks. (V. ri)q) B = Ia. Kb + Σ Ii. ((1 -Ks). Kb. Li. n + Ks. (V. ri)q) Propiedades del cuerpo Kr, Kg, Kb Ks, q V r n Surface L

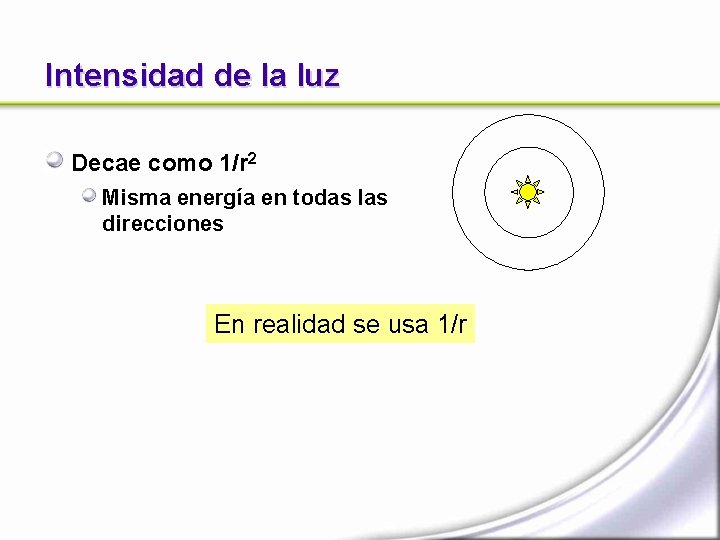

Intensidad de la luz Decae como 1/r 2 Misma energía en todas las direcciones En realidad se usa 1/r

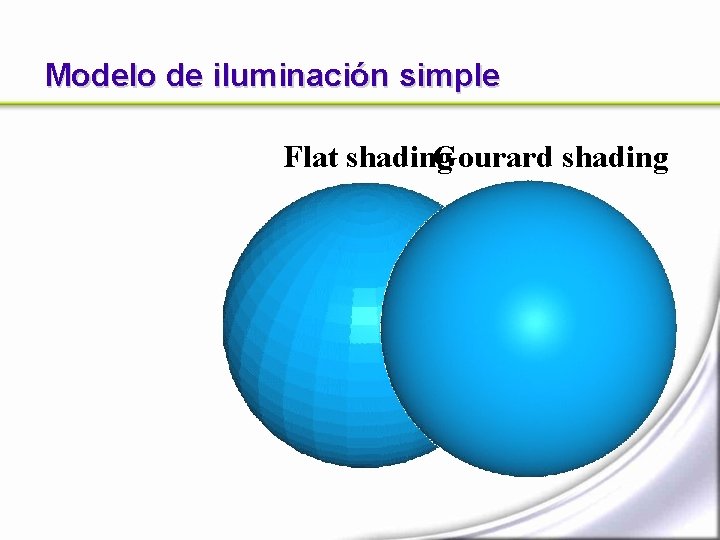

Modelo de iluminación simple Flat shading Gourard shading

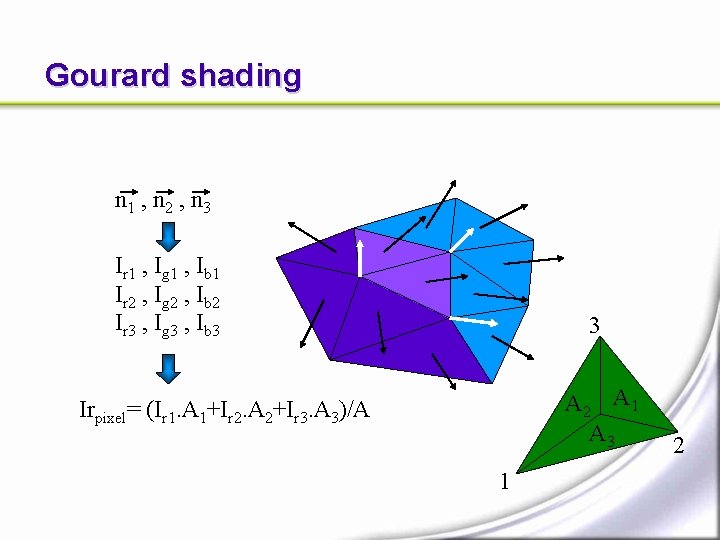

Gourard shading n 1 , n 2 , n 3 Ir 1 , Ig 1 , Ib 1 Ir 2 , Ig 2 , Ib 2 Ir 3 , Ig 3 , Ib 3 3 A 2 A 1 A 3 Irpixel= (Ir 1. A 1+Ir 2. A 2+Ir 3. A 3)/A 1 2

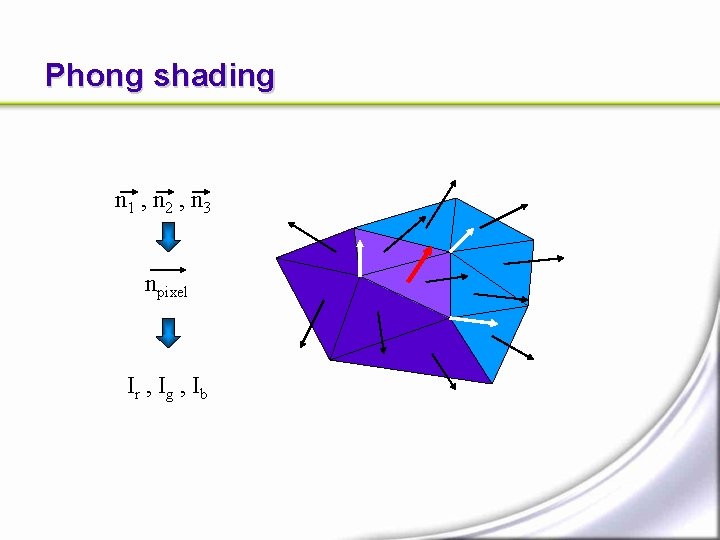

Phong shading n 1 , n 2 , n 3 npixel Ir , Ig , Ib

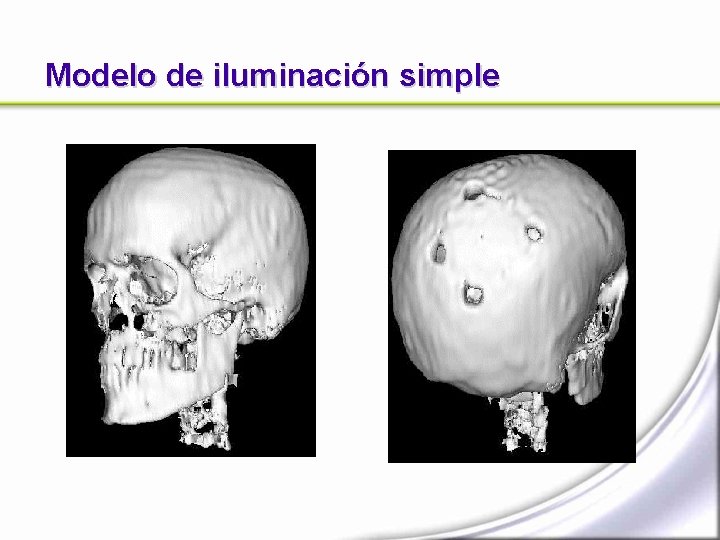

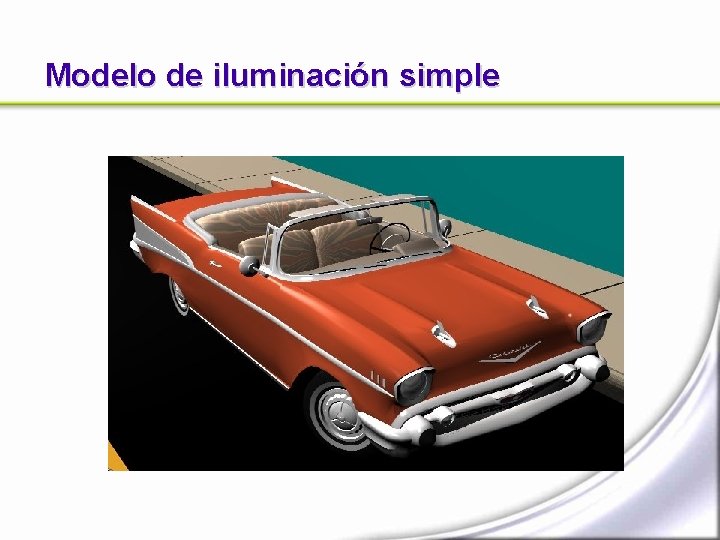

Modelo de iluminación simple

Modelo de iluminación simple

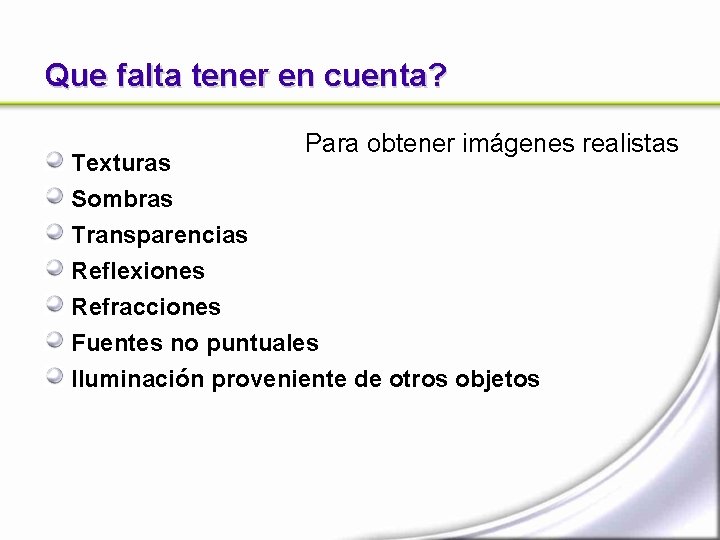

Que falta tener en cuenta? Texturas Sombras Para obtener imágenes realistas Transparencias Reflexiones Refracciones Fuentes no puntuales Iluminación proveniente de otros objetos

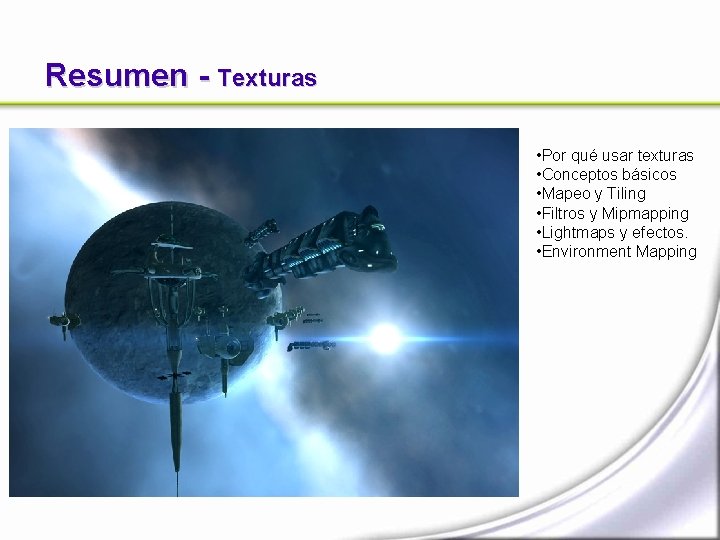

Resumen - Texturas • Por qué usar texturas • Conceptos básicos • Mapeo y Tiling • Filtros y Mipmapping • Lightmaps y efectos. • Environment Mapping

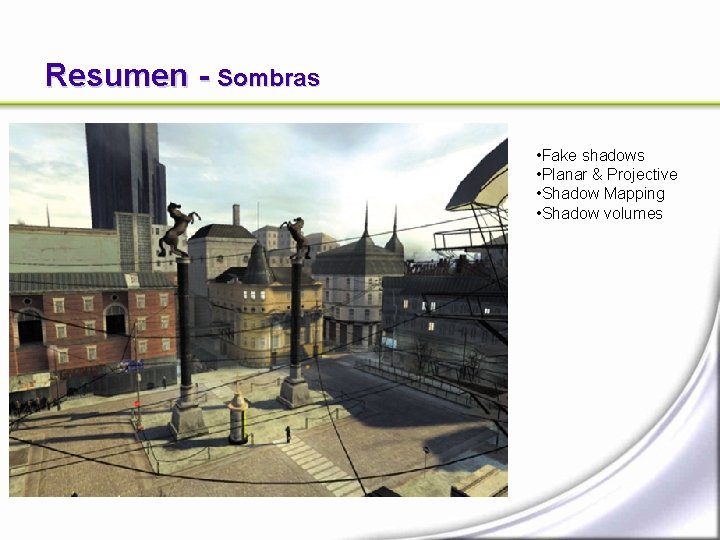

Resumen - Sombras • Fake shadows • Planar & Projective • Shadow Mapping • Shadow volumes

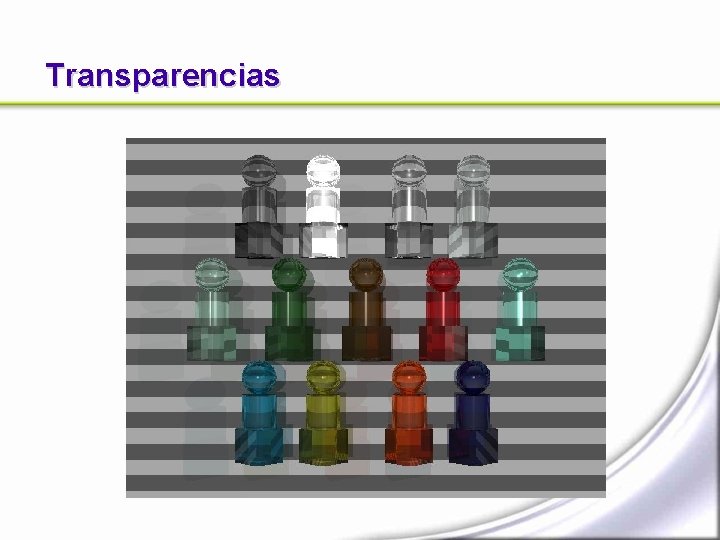

Transparencias

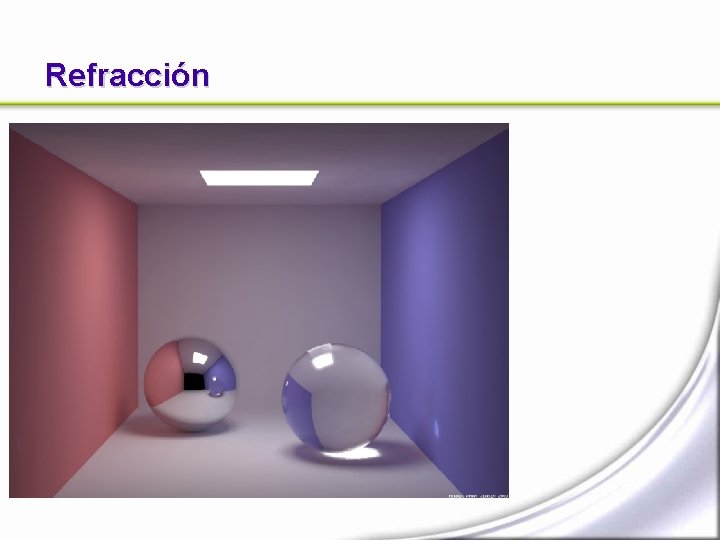

Refracción

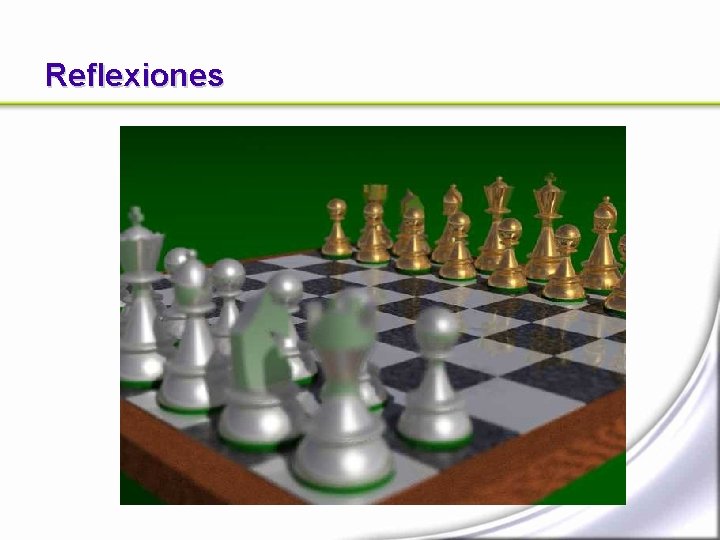

Reflexiones

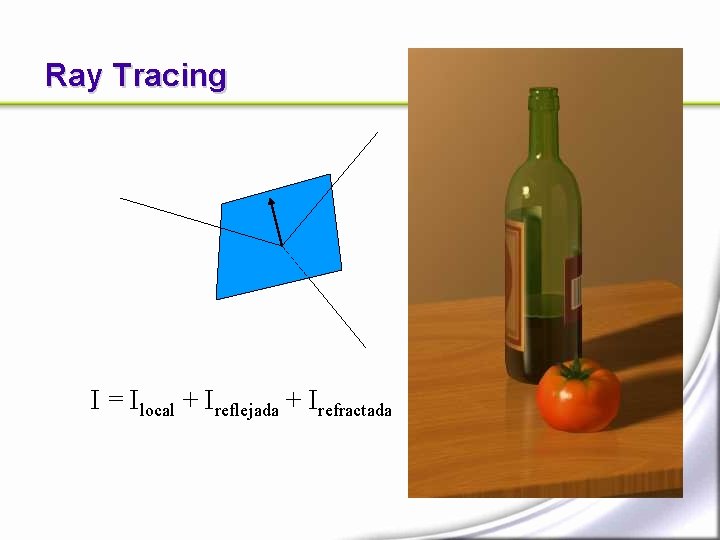

Ray Tracing I = Ilocal + Ireflejada + Irefractada

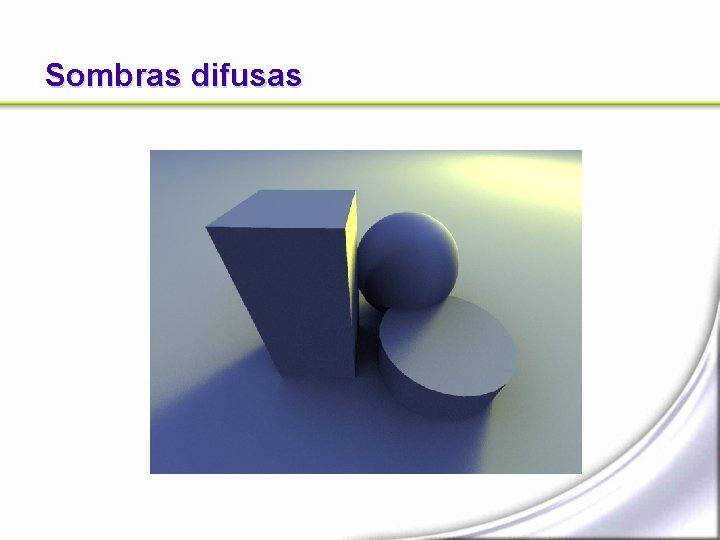

Sombras difusas

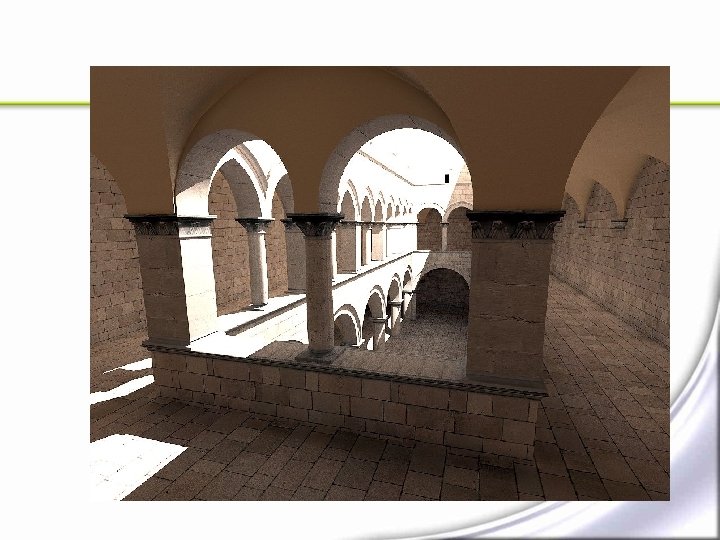

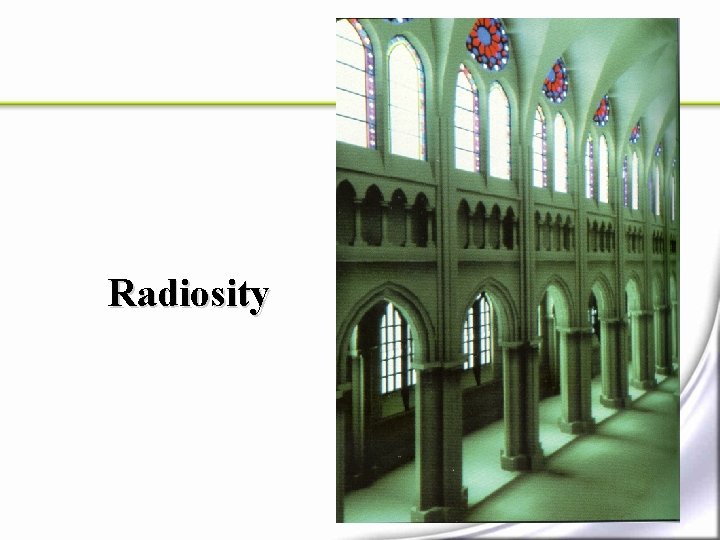

Radiosity

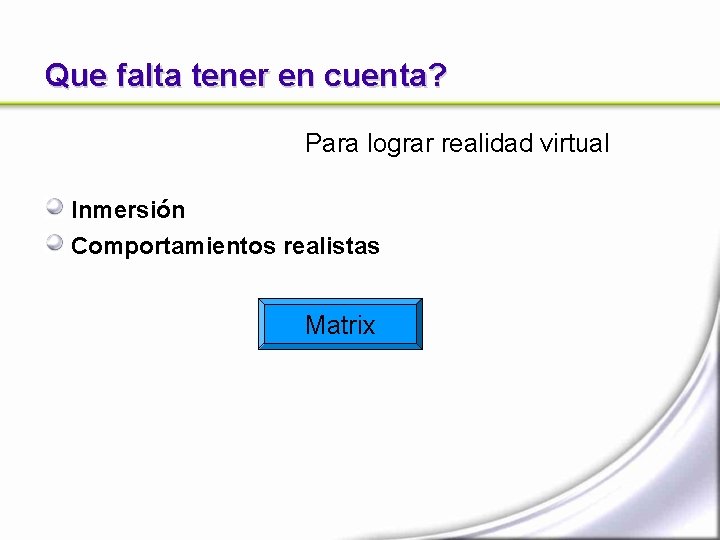

Que falta tener en cuenta? Para lograr realidad virtual Inmersión Comportamientos realistas Matrix

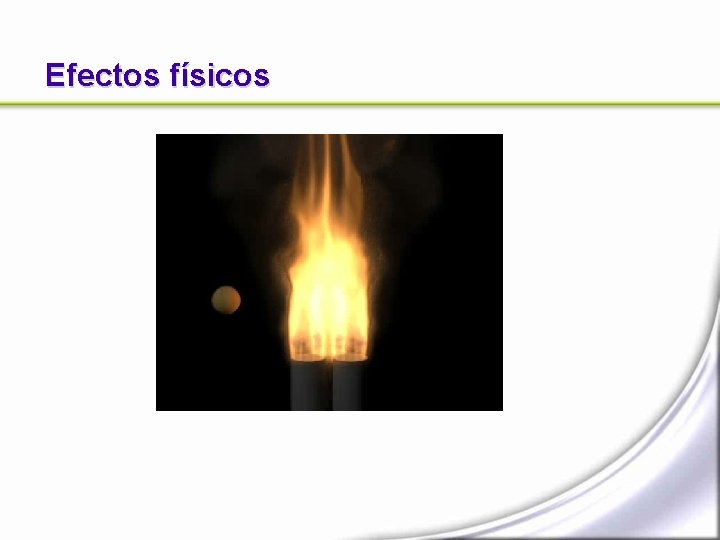

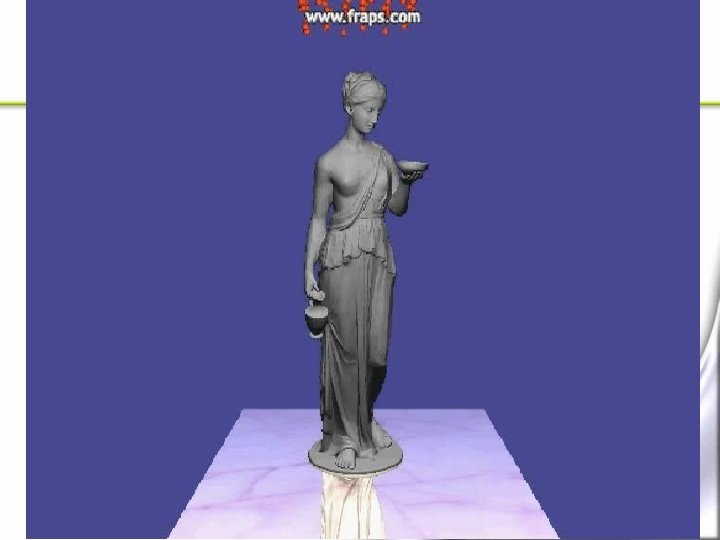

Efectos físicos
