Truppmann Die Gruppe im technischen Hilfeleistungseinsatz Eine Schulung der Freiwilligen Feuerwehr Heusweiler

Truppmann Die Gruppe im technischen Hilfeleistungseinsatz Eine Schulung der Freiwilligen Feuerwehr Heusweiler

Rettungsgrundsatz Truppmann -Sichern -Zugang schaffen -Lebensrettende Sofortmaßnahmen -Befreien -Transportfähigkeit herstellen

Rettungsgrundsatz Truppmann -Sichern -Zugang schaffen -Lebensrettende Sofortmaßnahmen -Befreien -Transportfähigkeit herstellen

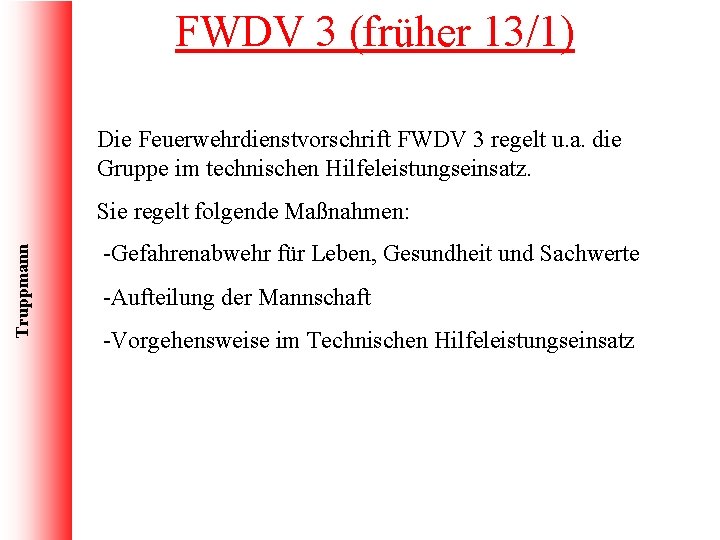

FWDV 3 (früher 13/1) Die Feuerwehrdienstvorschrift FWDV 3 regelt u. a. die Gruppe im

FWDV 3 (früher 13/1) Die Feuerwehrdienstvorschrift FWDV 3 regelt u. a. die Gruppe im technischen Hilfeleistungseinsatz. Truppmann Sie regelt folgende Maßnahmen: -Gefahrenabwehr für Leben, Gesundheit und Sachwerte -Aufteilung der Mannschaft -Vorgehensweise im Technischen Hilfeleistungseinsatz

FWDV 3 (früher 13/1) Gliederung der Mannschaft Truppmann Die Gruppe umfasst drei Einsatztrupps, deren

FWDV 3 (früher 13/1) Gliederung der Mannschaft Truppmann Die Gruppe umfasst drei Einsatztrupps, deren Bezeichnung durch die FWDV 3 „Die Gruppe im Löscheinsatz” festgelegt ist. Im technischen Hilfeleistungseinsatz übernimmt – der Angriffstrupp Aufgaben der Rettung – der Wassertrupp Aufgaben der Sicherung – der Schlauchtrupp Aufgaben der Gerätebereitstellung

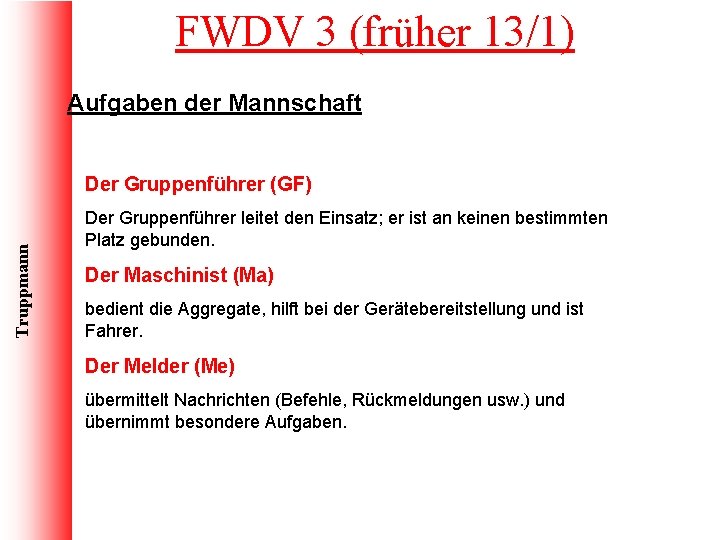

FWDV 3 (früher 13/1) Aufgaben der Mannschaft Truppmann Der Gruppenführer (GF) Der Gruppenführer leitet

FWDV 3 (früher 13/1) Aufgaben der Mannschaft Truppmann Der Gruppenführer (GF) Der Gruppenführer leitet den Einsatz; er ist an keinen bestimmten Platz gebunden. Der Maschinist (Ma) bedient die Aggregate, hilft bei der Gerätebereitstellung und ist Fahrer. Der Melder (Me) übermittelt Nachrichten (Befehle, Rückmeldungen usw. ) und übernimmt besondere Aufgaben.

FWDV 3 (früher 13/1) Aufgaben der Mannschaft Der Angriffstrupp (A-Trupp) Truppmann rettet und leistet

FWDV 3 (früher 13/1) Aufgaben der Mannschaft Der Angriffstrupp (A-Trupp) Truppmann rettet und leistet technische Hilfe. Der Wassertrupp (W-Trupp) sichert die Einsatzstelle und nimmt das hierfür erforderliche Gerät vor; danach wird er weiterer Angriffstrupp. Der Schlauchtrupp (S-Trupp) bereitet die befohlenen Geräte für den Einsatz vor, betreibt und überwacht sie zusammen mit dem Maschinisten; danach wird er weiterer Angriffstrupp. Bei Ausfall von Kräften oder in besonderen Lagen bestimmt der Gruppenführer die Aufgabenverteilung.

Truppmann Persönliche Schutzausrüstung Schutzhose oder Überhose nach Hu. PF

Truppmann Persönliche Schutzausrüstung Schutzhose oder Überhose nach Hu. PF

Eigensicherung • Persönliche Schutzausrüstung Truppmann • Zusätzlich: Infektions- Schutzhandschuhe Helmvisier Gehörschutz

Eigensicherung • Persönliche Schutzausrüstung Truppmann • Zusätzlich: Infektions- Schutzhandschuhe Helmvisier Gehörschutz

Truppmann Unfallgefahr !!!!! Der Sattelauflieger verrutschte und sackte nach unten ab dabei klemmte er

Truppmann Unfallgefahr !!!!! Der Sattelauflieger verrutschte und sackte nach unten ab dabei klemmte er den behelmten Kopf des FA ein. Dieser konnte sich unverletzt retten, der Helm wurde dabei zerstört Erkundung und Patientenbetreuung in einem verunfallten PKW unter einem bereits etwas angehobenen, aber nicht ausreichend gesicherten Auflieger.

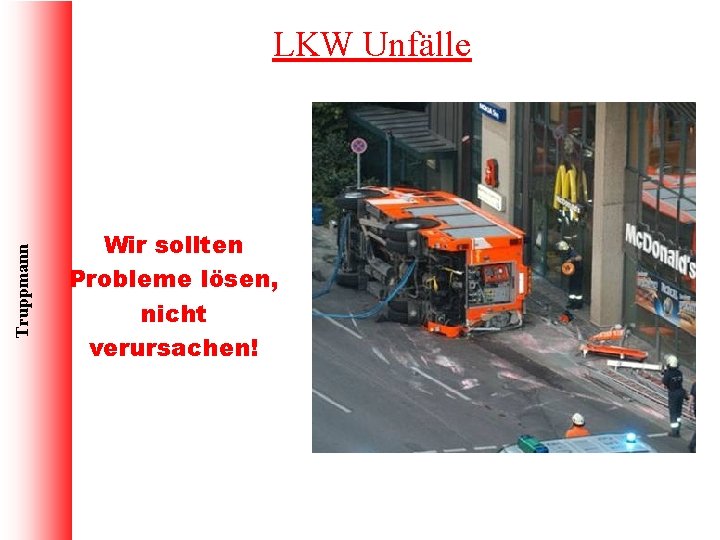

Truppmann LKW Unfälle Wir sollten Probleme lösen, nicht verursachen!

Truppmann LKW Unfälle Wir sollten Probleme lösen, nicht verursachen!

Geräte zur Technischen Hilfe Truppmann Definition Rettungsgeräte sind Geräte, die geeignet sind, Menschen und

Geräte zur Technischen Hilfe Truppmann Definition Rettungsgeräte sind Geräte, die geeignet sind, Menschen und Tiere aus einem Gefahrenbereich herauszuführen oder aus einer lebensbedrohlichen Zwangslage zu befreien.

Truppmann Geräte zur Technischen Hilfe - Spreizer SP 30 LS SP 45 - Schere

Truppmann Geräte zur Technischen Hilfe - Spreizer SP 30 LS SP 45 - Schere S 30 S 90 - Rettungszylinder RZ 1 -RZ 3 - Hebesatz H 1 und H 2 - Hebekissen V 1 - V 31 -Aggregate Stromerzeuger, Pumpen, usw -Sonstiges S 180 Motorsäge, Rollgliss, Greifzug, Stemmeisen usw.

Geräte zur Technischen Hilfe Truppmann Spreizer SP 30 LS Technische Daten Spreizkraft an der

Geräte zur Technischen Hilfe Truppmann Spreizer SP 30 LS Technische Daten Spreizkraft an der Spitze 36 bis 41 KN Spreizkraft Arbeitsbereich 67 bis 76 KN Zugkraft 38 KN Spreizweg 610 mm Gewicht 19, 5 kg

Geräte zur Technischen Hilfe Truppmann Schneidgerät S 180 Technische Daten Öffnungsweite 185 mm Max.

Geräte zur Technischen Hilfe Truppmann Schneidgerät S 180 Technische Daten Öffnungsweite 185 mm Max. Schneidleistung bei Rundmaterial 30 mm Gewicht 13, 5 kg

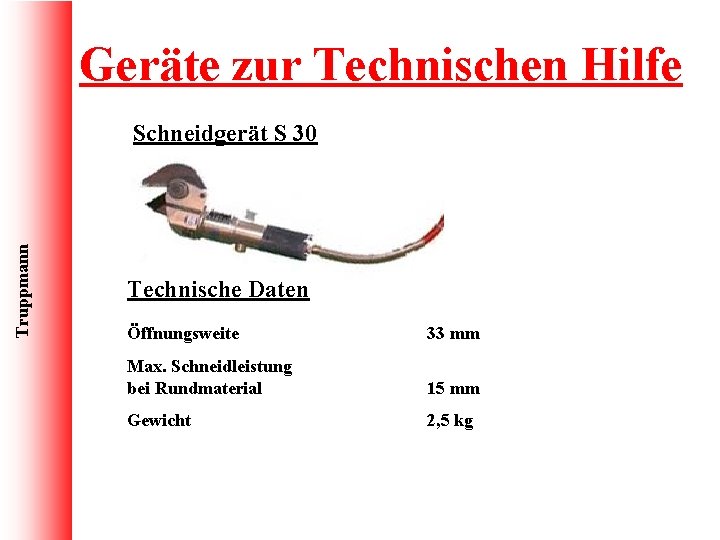

Geräte zur Technischen Hilfe Truppmann Schneidgerät S 30 Technische Daten Öffnungsweite 33 mm Max.

Geräte zur Technischen Hilfe Truppmann Schneidgerät S 30 Technische Daten Öffnungsweite 33 mm Max. Schneidleistung bei Rundmaterial 15 mm Gewicht 2, 5 kg

Geräte zur Technischen Hilfe Rettungszylinder RZ 1 - 3 RZ 2 Truppmann RZ 1

Geräte zur Technischen Hilfe Rettungszylinder RZ 1 - 3 RZ 2 Truppmann RZ 1 Technische Daten RZ 1 - 850 RZ 2 - 1250 RZ 3 - 1600 120 k. N 29 k. N Anfangslänge 530 mm 750 mm 1100 mm Endlänge 850 mm 1250 mm 1600 mm Gewicht 12, 5 kg 16 kg 18, 5 kg Druckkraft Zugkraft

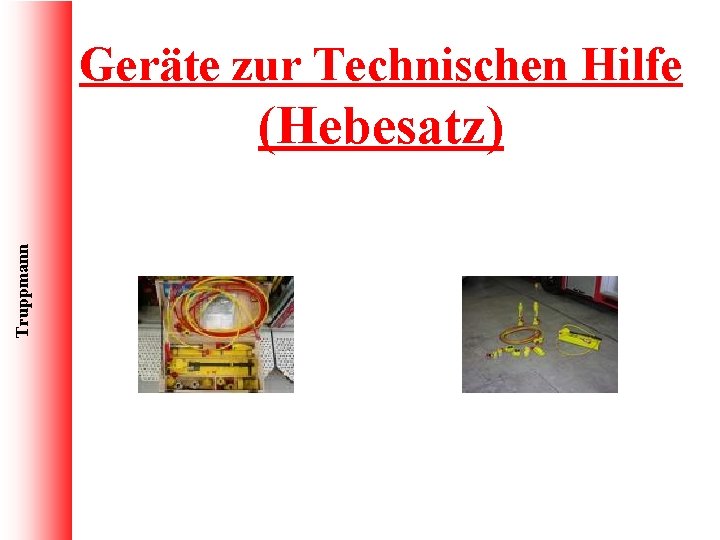

Geräte zur Technischen Hilfe Truppmann (Hebesatz)

Geräte zur Technischen Hilfe Truppmann (Hebesatz)

Anwendung Wozu dient der Hebesatz? Der hydraulische Hebesatz dient zum Bewegen von Lasten, insbesondere

Anwendung Wozu dient der Hebesatz? Der hydraulische Hebesatz dient zum Bewegen von Lasten, insbesondere zum Anheben. Er wird in der Regel dann verwendet, Truppmann wenn andere Geräte zum Heben von Lasten aufgrund der begrenzten Hubkraft nicht mehr einsetzbar sind.

Hebesatz Truppmann Den Hebesatz gibt es in den Ausführungen: -großer Hebesatz H 1 -kleiner

Hebesatz Truppmann Den Hebesatz gibt es in den Ausführungen: -großer Hebesatz H 1 -kleiner Hebesatz H 2 Hubkraft: Nenndruck: Gewicht: 80 - 150 k. N max. 630 bar H 1 = 110 kg H 2 = 60 kg

Funktion Truppmann Wie Funktioniert ein Hebesatz? Ein Hebesatz kann auf bestimmte Einsatzsituationen angepasst werden

Funktion Truppmann Wie Funktioniert ein Hebesatz? Ein Hebesatz kann auf bestimmte Einsatzsituationen angepasst werden in dem die zu verwendeten Teile miteinander verbunden werden. Beide Hebesätze werden über ein Hand- oder ein Motor. Pumpenaggregat betrieben.

Arbeiten Truppmann Arbeiten mit dem Hebesatz Es ist immer darauf zu achten das die

Arbeiten Truppmann Arbeiten mit dem Hebesatz Es ist immer darauf zu achten das die zuhebende Last unterbaut wird und die Hebesätze gegen wegrutschen gesichert sind.

Truppmann Einsatzbeispiele

Truppmann Einsatzbeispiele

Truppmann Einsatzbeispiele

Truppmann Einsatzbeispiele

Geräte zur Technischen Hilfe Truppmann (Hebekissen)

Geräte zur Technischen Hilfe Truppmann (Hebekissen)

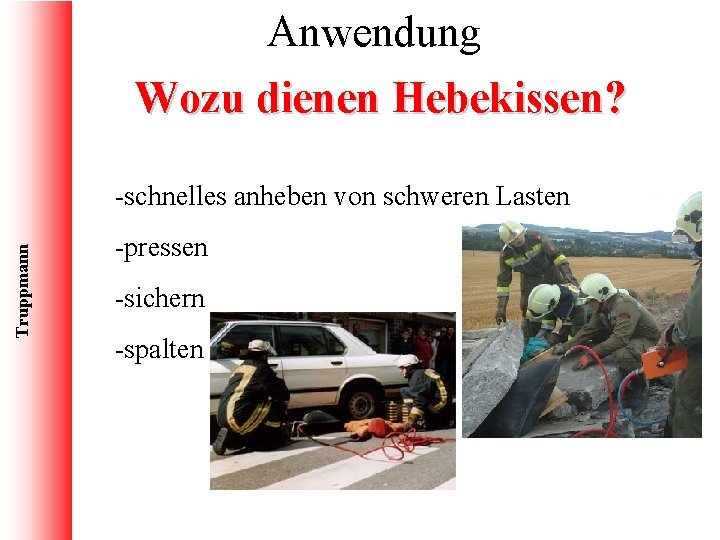

Anwendung Wozu dienen Hebekissen? Truppmann -schnelles anheben von schweren Lasten -pressen -sichern -spalten

Anwendung Wozu dienen Hebekissen? Truppmann -schnelles anheben von schweren Lasten -pressen -sichern -spalten

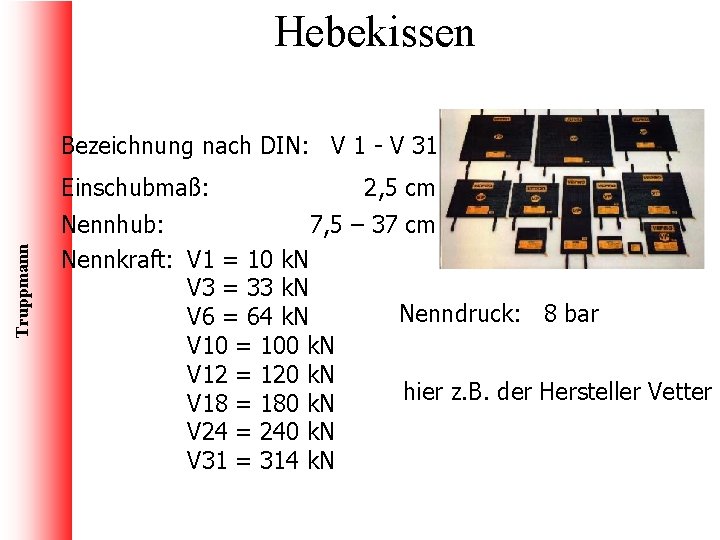

Hebekissen Bezeichnung nach DIN: V 1 - V 31 Truppmann Einschubmaß: 2, 5 cm

Hebekissen Bezeichnung nach DIN: V 1 - V 31 Truppmann Einschubmaß: 2, 5 cm Nennhub: 7, 5 – 37 cm Nennkraft: V 1 = 10 k. N V 3 = 33 k. N Nenndruck: 8 bar V 6 = 64 k. N V 10 = 100 k. N V 12 = 120 k. N hier z. B. der Hersteller Vetter V 18 = 180 k. N V 24 = 240 k. N V 31 = 314 k. N

Funktion Wie Funktionieren Hebekissen? Truppmann Um mit Hebekissen Arbeiten zu können benötigt man: Hebekissen

Funktion Wie Funktionieren Hebekissen? Truppmann Um mit Hebekissen Arbeiten zu können benötigt man: Hebekissen Luft Steuereinheit

Funktion Wie Funktionieren Hebekissen? Truppmann Eine mit Luft befüllte Pressluftflasche wird mit der Steuereinheit

Funktion Wie Funktionieren Hebekissen? Truppmann Eine mit Luft befüllte Pressluftflasche wird mit der Steuereinheit verbunden, diese wiederum wird mit einem oder zwei Hebekissen verbunden. Über die Steuereinheit kann nun die Luft in eins der Gewünschten Hebekissen abgegeben werden. Dieses füllt sich mit Luft und hebt die Last an.

Arbeiten mit Hebekissen Truppmann Es ist immer darauf zu achten das die zuhebende Last

Arbeiten mit Hebekissen Truppmann Es ist immer darauf zu achten das die zuhebende Last unterbaut wird und das Kissen gegen wegrutschen gesichert ist Kommando: AUF und AB Das Kommando gibt immer nur einer!!! Bei mehreren Kissen ist die Farbe des Luftschlauches vor das Kommando zusetzten Bsp. Rot Auf

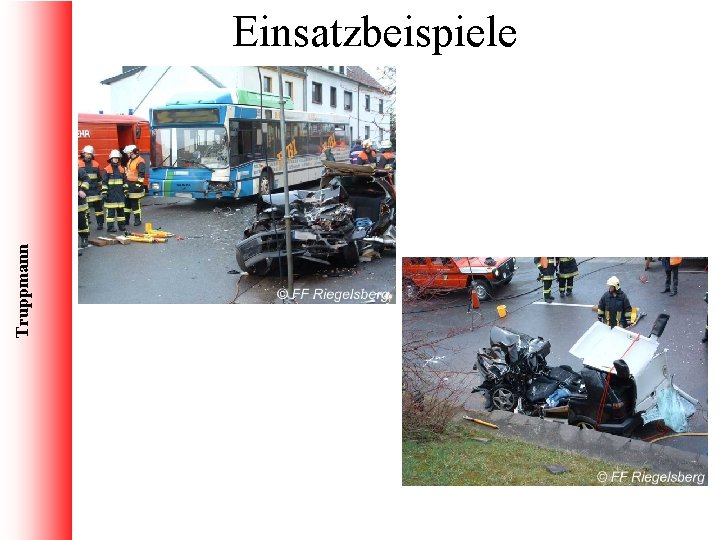

Truppmann Einsatzbeispiele

Truppmann Einsatzbeispiele

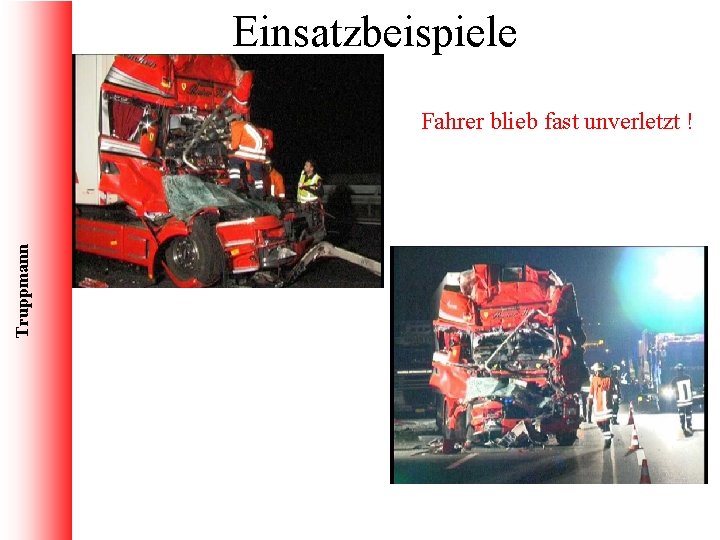

Einsatzbeispiele Truppmann Fahrer blieb fast unverletzt !

Einsatzbeispiele Truppmann Fahrer blieb fast unverletzt !

Geräte zur Technischen Hilfe Truppmann (Greifzug TU 16)

Geräte zur Technischen Hilfe Truppmann (Greifzug TU 16)

Greifzug TU 16 Truppmann Technische Daten: max. Zugkraft: Seildurchmesser: Gewicht ohne Seil: Seilvorschub pro

Greifzug TU 16 Truppmann Technische Daten: max. Zugkraft: Seildurchmesser: Gewicht ohne Seil: Seilvorschub pro Doppelhub: Hebelbelastung bei Nennlast: Seillänge: 1600 kg 11, 2 mm 12, 0 kg 60, 0 mm 35, 0 kg 20 m und 50 m Alternativ wird in der Feuerwehr auch der TU 32 benutzt. max. Zugkraft 3200 kg

Truppmann Greifzug TU 16 Wirkungsweise Greifzüge bzw. Mehrzweckzüge werden wie Seilwinden eingesetzt. Sie können

Truppmann Greifzug TU 16 Wirkungsweise Greifzüge bzw. Mehrzweckzüge werden wie Seilwinden eingesetzt. Sie können bei Unfällen, umgestürzten Bäumen und bei sonstigen technischen Hilfeleistungen zum Ziehen, Sichern und Bewegen von Lasten verwendet werden. Beim Einsatz einer losen Rolle kann die Zugkraft auf 3200 kg verdoppelt werden. Hierbei muss der doppelte Zugweg zurückgelegt werden!!!

Geräte zur Technischen Hilfe Truppmann (Stromerzeuger)

Geräte zur Technischen Hilfe Truppmann (Stromerzeuger)

Anwendung Wozu dienen Stromerzeuger? -Beleuchtung an der Einsatzstelle Truppmann -Inbetriebnahme Hydraulikpumpen -Schere Spreizer -Inbetriebnahme

Anwendung Wozu dienen Stromerzeuger? -Beleuchtung an der Einsatzstelle Truppmann -Inbetriebnahme Hydraulikpumpen -Schere Spreizer -Inbetriebnahme von Pumpen -Tauchpumpen

Stromerzeuger 5, 5 oder 8 KVA Truppmann -Leistung: bis zu 8000 Watt -Kombistromerzeuger für

Stromerzeuger 5, 5 oder 8 KVA Truppmann -Leistung: bis zu 8000 Watt -Kombistromerzeuger für Dreh-Wechselstrom -Staub und Spritzwassergeschützt -Elektro oder Handstart -Gewicht: 8 KVA ca. 128 kg

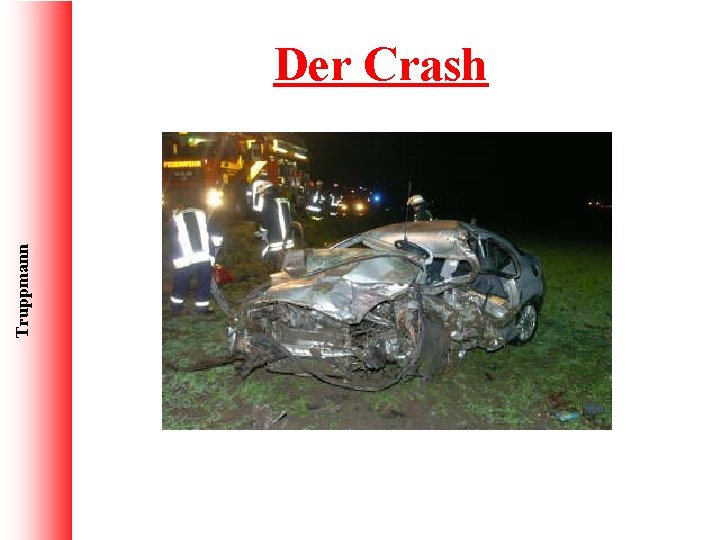

Truppmann Der Crash

Truppmann Der Crash

Truppmann Der Crash

Truppmann Der Crash

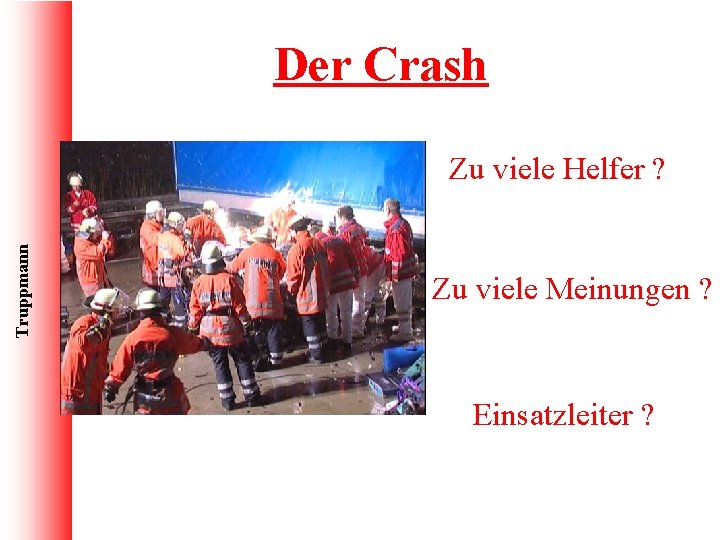

Der Crash Truppmann Zu viele Helfer ? Zu viele Meinungen ? Einsatzleiter ?

Der Crash Truppmann Zu viele Helfer ? Zu viele Meinungen ? Einsatzleiter ?

Der Crash Truppmann Es geht auch besser !

Der Crash Truppmann Es geht auch besser !

Einsatztaktik Truppmann Taktische Einsatzleitung

Einsatztaktik Truppmann Taktische Einsatzleitung

Einsatztaktik Anfahrt : Truppmann • Ausrückeordnung beachten. • Anfahrtsweg festlegen (Baustellen, Umleitungen, . .

Einsatztaktik Anfahrt : Truppmann • Ausrückeordnung beachten. • Anfahrtsweg festlegen (Baustellen, Umleitungen, . . . beachten). • Umsichtig und mit gemäßigter Geschwindigkeit die Einsatzstelle anfahren (erste Lageerkundung). • Möglichst nicht durch die Unfallspuren fahren.

Einsatztaktik Truppmann Aufstellung Falsch abgestellte Fahrzeuge gefährden die Rettungskräfte sowie den gesamten Einsatzerfolg. •

Einsatztaktik Truppmann Aufstellung Falsch abgestellte Fahrzeuge gefährden die Rettungskräfte sowie den gesamten Einsatzerfolg. • Nachrückende Einsatzfahrzeuge nicht behindern (An- bzw. Abfahren z. B. RTW). • Soweit möglich, Fahrzeuge seitlich versetzt Aufstellen. • Aussteigen (Absitzen) zu verkehrsabgewandten Straßenseite.

Einsatztaktik Truppmann Einsatzfahrzeuge sollen mindestens 15 m vom Unfallgeschehen abgestellt werden Großes Einsatzfahrzeug zur

Einsatztaktik Truppmann Einsatzfahrzeuge sollen mindestens 15 m vom Unfallgeschehen abgestellt werden Großes Einsatzfahrzeug zur letzten Absicherung hinter den Einsatzkräften aufstellen.

Einsatztaktik Absichern auf Gemeinde-Kreis- und Bundesstraßen Truppmann Absicherung ca. 200 m nach beiden Seiten

Einsatztaktik Absichern auf Gemeinde-Kreis- und Bundesstraßen Truppmann Absicherung ca. 200 m nach beiden Seiten vor der Unfallstelle. Innerörtliche Gegebenheiten können eine Verkürzung der Absicherung bewirken. Vorraussetzung hierfür ist, daß die Einsatzkräfte sicher arbeiten können.

Einsatztaktik Absichern auf Bundesautobahnen Bei ca. 600 m weitere Warnzeichen Bei ca. 200 m

Einsatztaktik Absichern auf Bundesautobahnen Bei ca. 600 m weitere Warnzeichen Bei ca. 200 m Absperrung mit Leitkegeln evtl. mit Leitkegelleuchten Bei ca. 30 m schweres Einsatzfahrzeug mit Blaulicht und Warnblinklicht ca. 800 m Truppmann 1. Absicherung ca. 800 m vor der Einsatzstelle (Warnblitzleuchte, Warndreiecke)

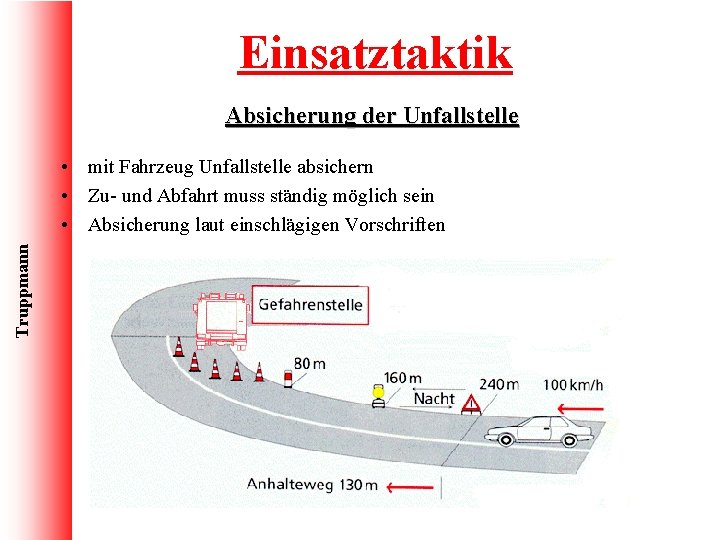

Einsatztaktik Absicherung der Unfallstelle Truppmann • mit Fahrzeug Unfallstelle absichern • Zu- und Abfahrt

Einsatztaktik Absicherung der Unfallstelle Truppmann • mit Fahrzeug Unfallstelle absichern • Zu- und Abfahrt muss ständig möglich sein • Absicherung laut einschlägigen Vorschriften

Einsatztaktik Truppmann Aufgaben der Feuerwehr EL-Feuerwehr • Kontakt mit Notarzt • Rettungsöffnung? • Befreiungsöffnung?

Einsatztaktik Truppmann Aufgaben der Feuerwehr EL-Feuerwehr • Kontakt mit Notarzt • Rettungsöffnung? • Befreiungsöffnung? • • • Mannschaft Absicherung Unfallstelle 2 -facher Brandschutz Sichern des Fahrzeuges Abklemmen der Batterie Unterbau mit Rüsthölzern
