Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Taktische Zeichen
Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Allgemeines Taktische Zeichen sind symbolische Darstellungen auf Karten, Plänen Übersichten zur Kennzeichnung von : • Behörden und Dienststellen • Führungsorganen • Verbänden und Einheiten • Personen • Anlagen und Einrichtungen • Einsatzräumen • Einsatzmaßnahmen • Anlässen, Ereignissen, Schäden • Objekten • Führungs- und Einsatzmitteln, Ausstattung • Linien, Sperren und Absperrungen
Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Zusammensetzung Taktische Zeichen setzen sich zusammen aus: • Grundzeichen • Zusatzzeichen • Ergänzenden Angaben • Besondere Zeichen
Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Grundzeichen Einheit, Formation Person Gefahr Stelle Führungsstelle Maßnahme
Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Landfahrzeuge Fahrzeug Anhänger Fahrzeug geländegängig Krad Wechselladerfahrzeug Schienenfahrzeug
Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Wasser- und Luftfahrzeuge Boot Flugzeug Hubschrauber
Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Sonstige Grundzeichen Gebäude ortsfest Brücke Gebiet Straße

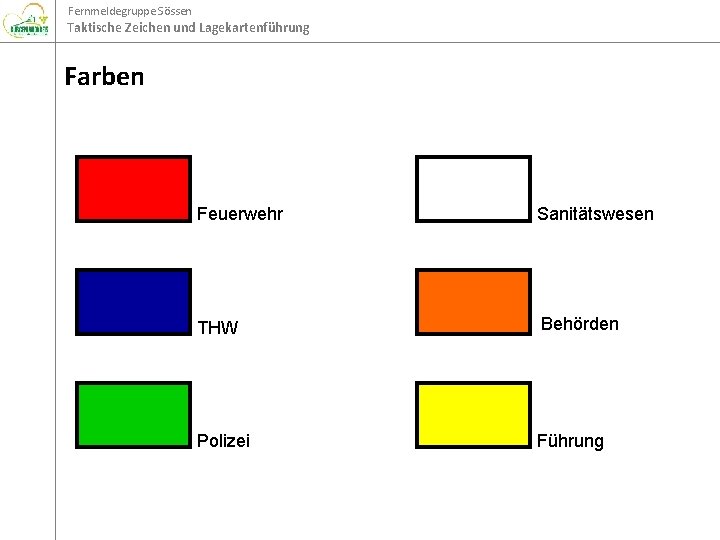

Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Farben Feuerwehr Sanitätswesen THW Behörden Polizei Führung
Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Größenordnungen – takt. Einheiten u. Verbände Trupp Zug Staffel Takt. Verband I Bereitschaft Gruppe Takt. Verband II Abteilung
Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Größenordnungen - Verwaltungsstufen Gemeinde, Stadt Bundesland Bundesrepublik Deutschland Landkreis Bezirk Europäische Union
Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Führungskräfte Führungskraft Person mit Sonderfunktion z. B. Fachberater Gruppenführer Zugführer
Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Fachaufgaben – Brandschutz/Gefahrenabwehr Brandbekämpfung einschl. Retten Pumpen, Lenzen; Beseitigung von Wasserschäden Löschwasserversorgung und - förderung Bergen, Bergung Technische Hilfeleistung einschl. Retten Rettung aus Höhen und Tiefen
Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Fachaufgaben – Brandschutz/Gefahrenabwehr Beleuchten Gefahrenabwehr bei gefährlichen Stoffen ABC-Schutz Transport Messen, Spüren Heben von Lasten Dekontermination
Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Fachaufgaben – Brandschutz/Gefahrenabwehr Räumung, Beseitigung von Hindernissen Entschärfung, Kampfmittelräumung Einsatz von Luftfahrzeugen Sprengen Suchen und orten mit Rettungshunden
Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Fachaufgaben – Brandschutz/Gefahrenabwehr Einsatz von Wasserfahrzeugen, Fahren auf dem Wasserrettung; einschl. Tauchen Beseitigung von Umweltschäden auf Gewässern Sandsackverbau (Maßnahme) Abwehr von Wassergefahren, Deichverteidigung Sandsackbefüllung (Maßnahme)
Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Fachaufgaben - Sanitätswesen sanitätsdienstliche Versorgung Betreuung ärztliche Versorgung (Not-) Unterkunft Bergrettung Seelsorge
Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Fachaufgaben – Versorgung und Logistik Versorgung, Logistik Verpflegung Elektrizitätsversorgung Versorgung mit Verbrauchgütern u. Betriebsstoffen Trinkwasserversorgung Instandsetzung

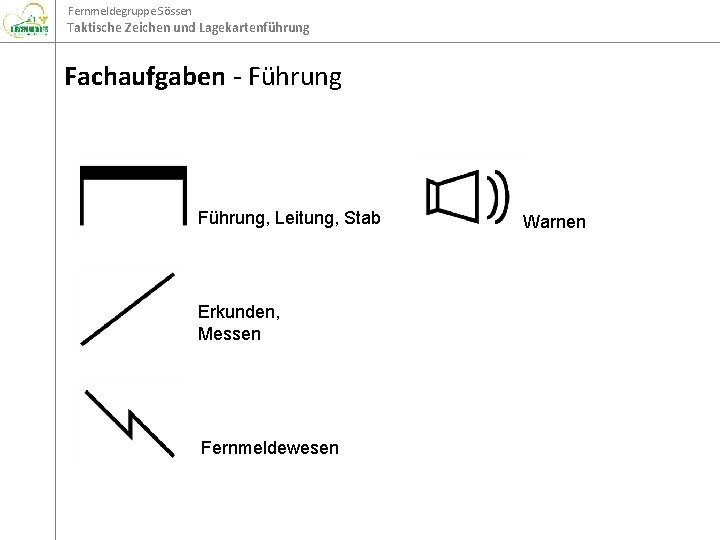

Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Fachaufgaben - Führung, Leitung, Stab Erkunden, Messen Fernmeldewesen Warnen
Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Fachaufgaben - Fernmeldewesen Fernsprechen Fernschreiben Sprechfunk Schreibfunk Relaisbetrieb Feldkabelbau
Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Fachaufgaben - Fernmeldewesen Digitalfunk HRT Handfunkgerät (digitaler Sprechfunk) Sprechfunkgerät 8 b-1 MRT Fahrzeugfunkgerät (digitaler Sprechfunk) Feldfernsprecher OB DMO-Betrieb TMO-Betrieb
Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Schäden und Gefahren - Personen Verletzte Person Gerettete Person Verschüttete Person zu transportierende Person Vermisste Person Tote Person

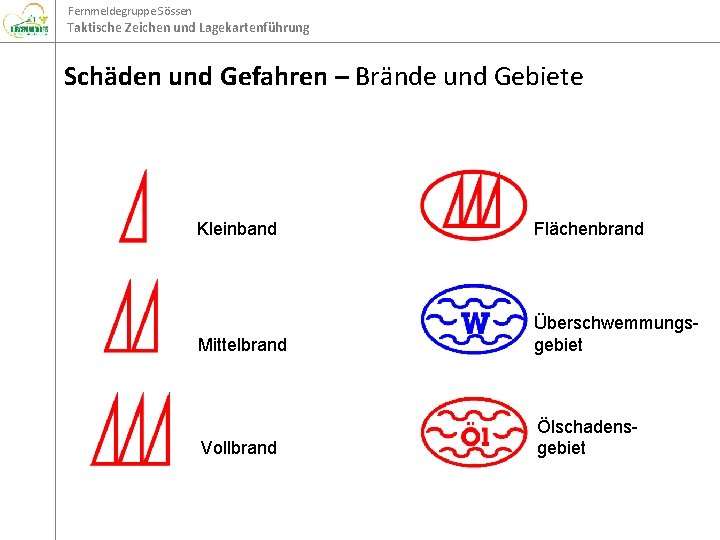

Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Schäden und Gefahren – Brände und Gebiete Kleinband Flächenbrand Mittelbrand Überschwemmungsgebiet Vollbrand Ölschadensgebiet
Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Schäden und Gefahren - Zustände Angeschlagen teilblockiert schwierig passierbar teilweise zerstört blockiert; nicht passierbar vollständig zerstört
Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Schäden und Gefahren Atomare Gefahr durch elektrischen Strom Biologische Gefahr Explosionsgefahr Chemische Gefahr durch Öl
Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Schäden und Gefahren Gefahr durch gefährliche Stoffe Gefahr durch Wasser Gefahr durch Blingänger/Bombe Gefahr durch Deichbruch
Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Sonstige Einsatzmittel, Gefahrenquellen Sirene Verpflegung Lautsprecher Verbrauchsgüter Zelt Bombe, Blindgänger

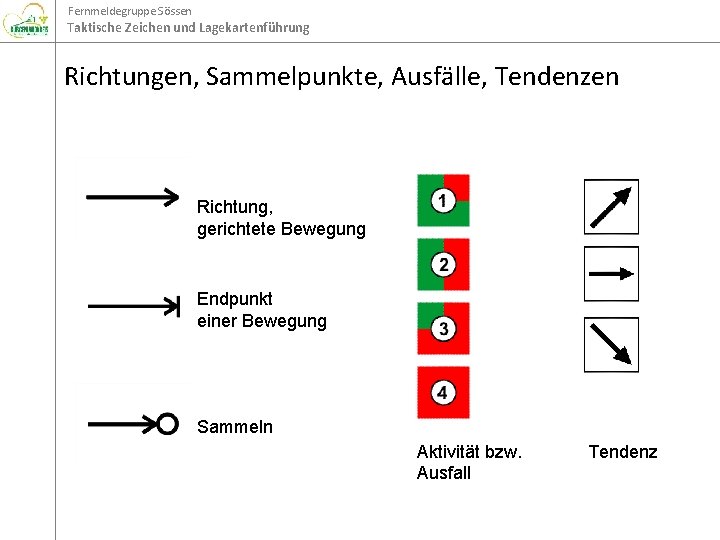

Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Richtungen, Sammelpunkte, Ausfälle, Tendenzen Richtung, gerichtete Bewegung Endpunkt einer Bewegung Sammeln Aktivität bzw. Ausfall Tendenz
Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Zusammensetzung Grundzeichen Größenordnungen Gruppenführer Person des THW Fachaufgaben Farben
Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Zusammensetzung Grundzeichen Löschzug der Feuerwehr Größenordnungen Fachaufgaben Farben
Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Zusammensetzung Grundzeichen Behandlungsplatz Größenordnungen Fachaufgaben Farben
Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Kombination von Grundzeichen, Zusatzzeichen und ergänzenden Angaben zur Größenordnung Zeitangaben Angaben zur - Herkunft - Gliederung WSF 2 aus 032115 Angaben zur HAL - Beweglichkeit 1 / 3 / einer 18 /Bewegung 22 - Richtung - Mannschaftsstärke Löschzug FF Weißenfels, 2. Zug auf dem Marsch nach Halle in Stärke 1 / 3 / 18 // 22 ausgerückt am 3. d. Monats um 21: 15 Uhr
Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Beispiele
Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Beispiele Feuerwehr Löschgruppe Versorgungsgruppe der Feuerwehr Löschzug ABCAbwehrzug Bereitschaft der Feuerwehr Höhenrettungsgruppe
Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Beispiele Feuerwehr Löschgruppenfahrzeug 10/6 Erkundungskraftwagen Drehleiter mit Korb Einsatzleitwagen 2 Schlauchwagen Feuerwehrboot

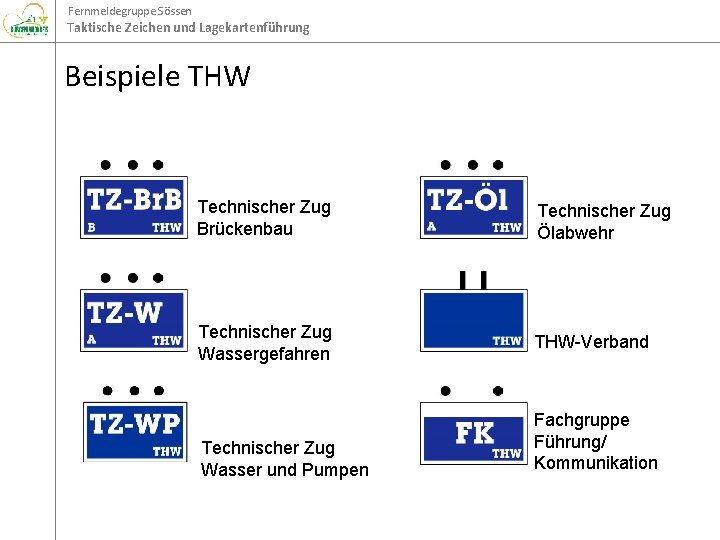

Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Beispiele THW Technischer Zug Brückenbau Technischer Zug Ölabwehr Technischer Zug Wassergefahren THW-Verband Technischer Zug Wasser und Pumpen Fachgruppe Führung/ Kommunikation
Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Beispiele Polizeizug Fahrzeug der Bundespolizei Polizeigebäude Wasserwerfer der Bundespolizei Hundertschaft Räumfahrzeug der Bundespolizei
Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Beispiele Führung Einsatzleitung Katastrophenschutzleitung Einsatzabschnittsleitung Führungsstelle der Polizei Unterabschnittsleitung Leitstelle der Feuerwehr
Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Beispiele Führung Breitstellungsraum Verpflegungsstelle Meldekopf Hubschrauberlandeplatz Bereitstellungsraum mit Meldekopf Lotsenstelle
Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Beispiele Sanitätswesen Rettungshundestaffel Betreuungszug Patiententransportgruppe Notunterkunft Fernmeldebautrupp Rettungswagen
Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Sonstige Zeichen und Hilfsmittel
Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung 1 MEMO Einsatzabschnitt
Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung
Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung
Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung
Fernmeldegruppe Sössen Taktische Zeichen und Lagekartenführung Aufbau der Lagekarte Graphischer Teil Schadenskonten EA 1 Brandbek. Schäden Kräfte/ Mittel Maßnahmen Kräfteanzeige EA 2 Brandbek. Schäden Alarmiert Marsch Bereitstellung Kräfte/ Mittel Besonderheiten Warnlage (Wetter, Hochwasser) Lagebesprechungen (Ort, Zeit) Pressekonferenzen (Ort, Zeit)
